RMXa - 音频放大器 QSC - 免费用户手册

产品类型	专业2通道音频功放
型号	RMX 850a, RMX 1450a, RMX 2450a, RMX 4050a, RMX 5050a
尺寸（850a/1450a/2450a型号）	483毫米（宽）x 89毫米（高，2U）x 400毫米（深）
尺寸（4050a/5050a型号）	482毫米（宽）x 132毫米（高，3U）x 404毫米（深）
净重（850a/1450a/2450a型号）	15.9公斤 / 18.2公斤 / 20.2公斤
净重（4050a/5050a型号）	30.8公斤 / 33.1公斤
电源	100、120或240伏交流电，50/60赫兹（标签选择）
输出功率（2450a型号，4欧姆，1千赫兹）	每通道800瓦（EIA标准，总谐波失真0.5%）
桥接功率（2450a型号，8欧姆）	1500瓦（EIA标准，总谐波失真0.1%）
输入阻抗	20千欧（平衡） / 10千欧（非平衡）
电压增益	30分贝至36分贝，视型号而定
频率响应	20赫兹 - 20千赫兹（+0/-1分贝），绕过低频滤波器
输入连接器	XLR母头，6.35毫米TRS，3针螺丝接线端子
输出连接器	接线柱和NL4（SpeakON）
工作模式	立体声、并行、桥接单声道（DIP开关选择）
保护	短路、过热、高频、射频；开关机静音
冷却	变速风扇，后进前出气流
指示灯	电源（蓝色）、信号（绿色）、削波（红色）、保护（红色）
低频滤波器	12分贝/倍频程，每通道可选30赫兹或50赫兹
幅度限制器	每通道独立，DIP开关启用
质保	3年（美国；其他地方请咨询经销商）
清洁	仅用干布；不要堵塞通风口
防护等级	仅限室内使用

常见问题 - RMXa QSC

如何将功放设置为桥接单声道模式？

将DIP开关4、5、6、7和8拨到右侧，开关10拨到左侧。仅使用通道1的输入及其增益控制。将通道2增益调到最小。在两个通道的正极接线柱之间连接扬声器（见设备背面示意图）。最小阻抗：4欧姆。

如果PROTECT指示灯亮起该怎么办？

PROTECT指示灯表示保护性静音。保持功放通电：风扇会冷却设备。检查后面板上的断路器；按中间复位。冷却后指示灯熄灭，恢复正常工作。如果问题持续，检查输出连接和负载阻抗。

4欧姆时每通道的典型输出功率是多少？

功率因型号而异。例如，RMX 2450a在4欧姆（1千赫兹，总谐波失真0.5%）时每通道输出800瓦，而RMX 5050a在4欧姆（1千赫兹，总谐波失真1%）时每通道输出2000瓦。请查看每个型号的特性表。

我可以在本功放上使用非平衡线缆吗？

可以在输入端使用。对于非平衡连接，在接线端子上暂时将负极（-）连接到地，然后将信号连接到正极（+），屏蔽层连接到负极/地。非平衡TRS输入在插入时会自动将负极接地。

如何清洁功放？

使用干燥无绒布。切勿使用液体或喷雾。确保前后通风口未被堵塞。清洁前拔掉电源。

正常工作时典型的功耗是多少？

对于120伏下的RMX 2450a，典型功耗（1/8功率）在8欧姆时为4安培，4欧姆时为6.3安培。对于230伏型号，电流乘以0.5。具体数值见特性表。

如何启用幅度限制器？

每个通道有一个DIP开关用于限制器。将通道1的开关1或通道2的开关10拨到右侧以启用。建议启用以保护扬声器。

我可以在每个通道使用2欧姆负载吗？

是的，某些型号支持。例如，RMX 2450a在2欧姆（1千赫兹，总谐波失真1%）时每通道输出1200瓦，RMX 5050a输出2500瓦。请查看您的型号规格，并确保冷却足够。

CLIP指示灯闪烁是什么意思？

CLIP指示灯（红色）在功放达到最大功率时亮起。短暂闪烁是正常的。如果持续亮起或过度闪烁，可能表示过热或输出短路。降低增益并检查连接。

如何在立体声模式下连接扬声器？

立体声模式下，每个通道独立。将左扬声器连接到通道1，右扬声器连接到通道2。使用接线柱或NL4输出，注意极性。确保模式开关全部处于左侧位置（立体声模式）。

用户手册 RMXa QSC

“警告！”一词指示有关人身安全的说明。如果不遵照这些说明，可能会导致人身伤亡。

“小心！”一词指示有关可能造成物理设备损坏的说明。如果不遵照这些说明操作，可能会导致设备损坏，而且这种损坏不在质保范围内。

“重要信息！”一词指示对于成功完成某一过程至关重要的说明或信息。

“注意”一词用于指示其他有用信息。

三角形内带箭头的闪电符号用于提醒用户该产品外壳内存在未绝缘的“危险”电压，此电压足以对人体造成电击危险。

等边三角形内部的惊叹号用于提醒用户注意本手册中重要的安全、操作和维护说明。

重要安全说明

警告！：为了防止火灾或电击，请勿将此设备暴露在雨中或潮湿环境中。

请保存好这些说明。
请谨记所有警告。
请遵守所有说明。

• 请不要在靠近水的地方使用本设备。
• 清洁设备时只能用干布擦拭
• 不要堵塞任何通风口。根据制造商的说明进行安装。
• 不要将本产品安装在会产生热量的热源，如散热器、热调节装置、炉子或其他设备（包括放大器）附近。
• 请勿使极化插头或接地插头丧失安全功能。极化插头有两个叶片，一个较宽，另一个较窄。接地插头有两个叶片，还有第三个接地插脚。较宽的叶片或第三个插脚用于安全目的。如果所提供的插头不适合于您的插座，请向电工咨询以更换过时的插座。
• 保护电源线不被踩踏或挤压，特别是在插头、电源插座处，以及从设备上的引出点处。
• 只能使用制造商指定的附件/配件。
• 在雷暴天气下或长时间不用时，请断开本设备的电源连接。
• 应由合格人员进行维护。如果本设备损坏，必须进行维修，比如电源线或插头损坏，液体溅到或物体落入设备中，设备遭受雨淋或受潮，不能正常工作或跌落等情况。
• 器具耦合器或交流电源插头是交流电源的断开装置，安装后应该保持随时可用。在装有powerCon®连接器的设备上，交流电源断开装置只有交流电源插头；请勿使用器具耦合器。
• 严格遵守所有适用的当地法规。
• 如有任何关于物理设备安装的疑问或问题，请咨询持有执照的专业工程师。

RoHS Statement

QSC RMX 850a, RMX 1450a, RMX 2450a, RMX 4050a 和 RMX 5050a 放大器都符合欧盟电子电气设备有害物质限用指令 (RoHS)。

QSC RMX 850a, RMX 1450a, RMX 2450a, RMX 4050a 和 RMX 5050a 放大器均符合“中国 RoHS”。以下图表适用于在中国及其各地区中使用的产品：

	RMXa
部件名称(Part Name)	有毒有害物质或元素(Toxic or hazardous Substances and Elements )
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(vi))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电路板组件(PCB Assemblies)	X O X O	O O
机壳装配件(Chassis Assemblies)	X O X O	O O
O:表明这些有毒或有害物质在部件使用的同类材料中的含量是在 SJ/T11363_2006极限的要求之下。O:Indicates that this toxic or hazardous substance contained in all of the homogeneous materials for this part is below the limit requirement in SJ/T11363-2006. X:表明这些有毒或有害物质在部件使用的同类材料中至少有一种而含量是在SJ/T11363_2006极限的要求之上。X:Indicates that this toxic or hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement in SJ/T11363-2006.

FCC声明

注意：本设备经测试符合FCC准则第15部分中关于B类数字设备的限制。

所规定的这些限制是为了提供合理的保护，防止对住宅设施造成有害干扰。该设备产生、使用并会辐射射频能量，如果未按照指导说明进行安装和使用，可能对无线电通讯造成有害干扰。然而，不保证在特定安装中不产生干扰。如果该设备的确对无线电或电视接收造成有害的干扰（这可以通过打开和关闭设备来确定），则鼓励用户尝试通过以下一种或多种措施纠正此干扰：

• 调整接收天线的方向或者重新安置接收天线。
• 增加设备与接收器之间的间距。
• 连接设备的电源插座应当不在连接接收器的电路上。
• 咨询经销商或有经验的无线电或电视技术人员以获得帮助。

质保（仅限美国；其它国家/地区，请联系您的经销商或分销商

QSC Audio Products 3 年有限质保

QSC Audio Products, LLC（“QSC”）担保其产品不会出现材料和/或制造工艺缺陷；若在正常安装和使用条件下出现质量问题，QSC将按照本质保协议更换有缺陷的零件并维修故障产品，但前提是，您需要预付运费将产品送回我们的工厂、任一授权维修站或授权的QSC国际分销商，并附带购买证明（即销售收据）复印件。此质保协议规定，退回的产品必须经我们检查断定是否存在制造缺陷。本质保不适用于任何因误用、疏忽、意外或不正确安装导致损坏的产品或日期编码被去掉或破损的产品。QSC不对意外和/或间接发生的损坏承担责任。此质保赋予您特定的法律权利。此有限质保在质保期内可自由转让。如果产品购自未经授权的零售商/网上零售商，或者以任何方式去掉、破坏或覆盖了原始出厂序列号，则此QSC产品质保无效。对于此产品中软件或数据的损坏或丢失，不属于质保范围。在进行维修或更换服务时，QSC将只承担重新安装此产品原始配置软件及后续更新版本等合理范围内的工作，对于所维修设备上非此产品原始附带的软件或数据，不进行任何恢复或传输操作。

客户可能享有更多权利，具体取决于所在的国家/地区或州/省/自治区。如果本有限质保的某一条款被当地法律视为无效、禁止或被取代，则其余条款仍然有效。

在美国和许多（但不是全部）其他国家/地区，QSC有限质保期限为三(3)年，从购买之日算起。

要了解美国之外其他国家/地区的QSC质保信息，请联系相应的QSC授权国际分销商。可在www.qsc.com中找到QSC国际分销商列表。

若要在线注册您的QSC产品，请转至www.qsc.com并选择“Product Registration”（产品注册）。对于此质保协议的其他问题，可以通过电话、电子邮件寻求答复，或者联系授权的QSC分销商。

电话：1-800-854-4079（美国和加拿大），[phone]（国际），电子邮件：[e-mail]，网址：www.qsc.com。

主要功能

·2声道
- XLR、TRS、和阻挡跨接片螺丝终端输入连接器
- NL4和连接柱输出连接器
- 每一个通道配备了独立的削波限制器和低频滤波器 (30 或 50 Hz)
- 立体声、桥接单声道和並行操作模式
QSC可靠性设计
完善的放大器保护

控制、连接器与功能

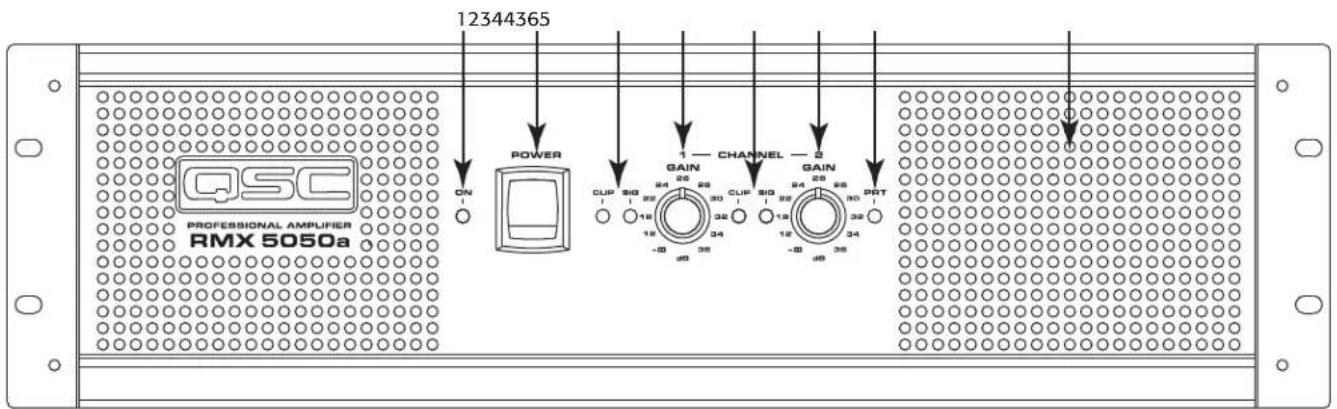

（展示RMX4050a，RMX5050a与其类似）

一图1一

1. 电源打开指示灯

2. 削波和信号指示灯

3. 保护模式指示灯

4. 电源开关

5. 增益控制器

6. 冷却空气排风口

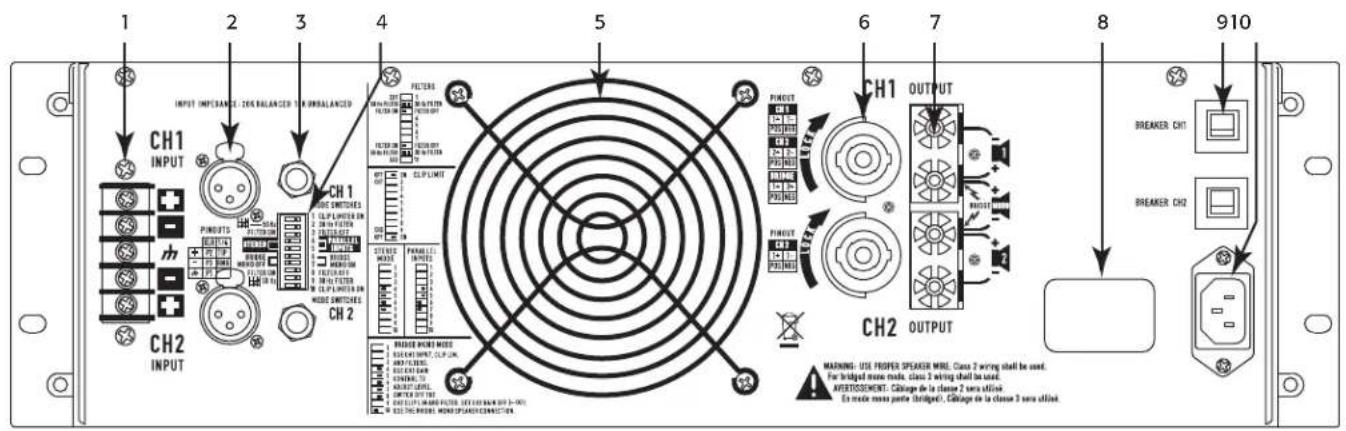

一图2一

1. 阻挡跨接片输入连接器

5.冷却进风口

1. 交流电断路器

2. XLR输入连接器

3. NL4 输出接头

10.IEC电源入口（电源线连接器）

3.TR5 (1 / 4^ ) 输入连接器

1. 连接柱输出连接器

2. 模式开关与设定

3. 序列号标示

拆包

1.RMX放大器
4.后机架柄安装件
2. 快速入门指南
5. IEC型可分离电源线
3. 粘性橡胶脚垫（用于非机架式安装）

机架安装

用四颗螺丝和垫圈将放大器安装到设备机架导轨上。要在机架外使用放大器，需在底部装上自粘性橡胶脚垫。使用后架柄支撑件来支撑放大器的后部以方便携带。

当将设备安装至机架时，请平衡摆放各单元。否则，因为重量的不平衡，可能会引起危险。

冷却

空气从机架流入放大器后面，从前面流出。这可使机架冷却。放大器工作量增大时，风扇自动加大转速。

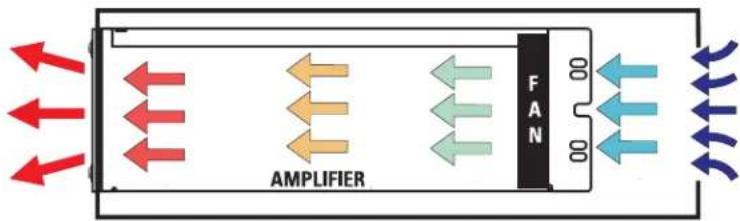

QSC放大器中的气流：冷却风扇将冷空气吸入放大器的后部。热风从放大器前盖流出。

图3

小心！：不要挡住前面或后面的通风口！

交流电源

连接交流电源到放大器后面的IEC插槽。注意：在连接交流电源前须关闭交流电源开关。

警告！：正确的交流线压在后面板的序列号标签上注明。连接到错误的线电压可能会损坏放大器或增加电击危险。

设置模式开关

RMX4050a和RMX5050a拥有针对立体声、并行或桥接模式的模式开关。此外，每个声道皆有独立的削波限制和低频(LF)滤波。

设置削波限制器

每个声道都有一个自带开关的削波限制器。限制器只对实际的削波作出响应，并自动对负载和电压变化进行补偿。一般建议使用削波限制，特别是保护高频驱动器。

• 将开关设置到右边以使用削波限制。
• 开关1控制声道1。
• 开关10控制声道2。

一图4一

选择立体声、並行或桥式模式

放大器可被设置成一般立体声操作、并行输入模式或桥接单声道模式。

立体声模式-每个声道保持独立。放大器可用于两个不同的信号。

立体声模式-4、5、6和7号开关都设置在“左”边的位置。

并行模式-此设置将两个输入信号连接在一起。一个信号输送到两个声道。每个声道的增益控制和扬声器连接保持独立。

并行模式-4号和5号开关设置在“右”边的位置。6号和7号开关都设置在“左”边的位置

桥接模式-此设置以两倍的输出功率将两个声道合并到一个声道。只使用第一个声道的输入端和增益控制。将第二声道的增益控制设置为最小。对于较高的输出功率，必须设置额定负载，并按“输出”部分所示进行连接。

桥式模式-4、5、6和7号开关都设置在“右”边的位置，而10号开关则设置在“左”边的位置。

一图5一

一图6一

小心！：当在并行或桥式模式下进行操作时，切勿将不同的输入端连接到声道线对的任一侧面。

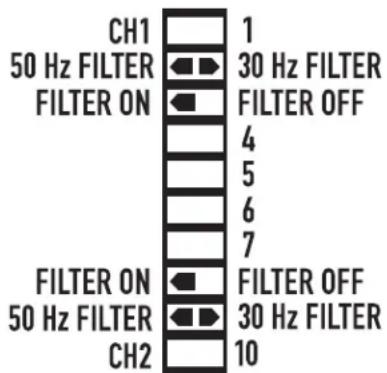

设置低频滤波器

每个声道都有一个12dB/八度音阶低频滤波器以防止锥形扬声器过度偏移，从而使扬声器的额定频率范围内有更多的可用功率。这会减少失真并防止放大器超载。

滤波器只有在使用超低频功能驱动超低音时才能关闭。否则，除了放大器之前的信号声道上的滤波之外，请都使用低频滤波器。有关扬声器的文件将会列出低频限制。

每一声道都有单独的LF滤波器开关和频率选择开关。

• 第1个通道使用开关2和开关3。
• 第2个通道使用开关8和9。
• 开关3和开关8可将LF滤波器置为开。
• 2和9号开关用于选择 30Hz 或 50Hz

1

2 USE CH1 INPUT, CLIP LIM, AND

3 FILTERS. USE CH1 GAIN CONTROL

5 TO ADJUST LEVEL. SWITCH OFF

6 THE CH2 CLIP LIMAND FILTER.

SET CH2 GAIN OFF (- ) .

9 USE THE BRIDGE MONO SPEAKER

10 CONNECTION.

一图7一
一图8一

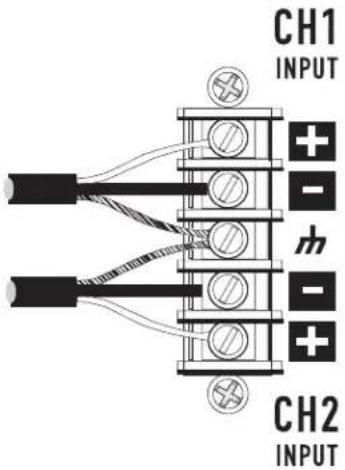

阻挡跨接片输入

每个声道都有一个已平衡的3端输入。可用简单的手工工具接线，可快速进行输入更改。

输入阻抗为20k欧姆（已平衡）或10k欧姆（非平衡）。

建议采用平衡连接以降低交流噪声和干扰，特别在使用长电缆的情况下。非平衡连接适用于短电缆的情况。信号的源阻抗应低于600欧姆。

平衡输入：将线剥去 1 / 4 英寸 (6mm) ，连接到接线端子，如图所示。拧紧螺丝。（请参见图9）

如果需要非平衡连接，请于负极（-）端子及接地端子之间连接一个跨接线。然后将输入信号连接到正极（+）端子并将屏蔽连接到负极端子或接地端子。

非平衡输入：将线剥去 1 / 4 英寸，并在负（-）极端子及接地端子之间连接一个跨接线。然后将输入信号连接到正（+）极端子并将屏蔽连接到负极端子或接地端子，如图所示。拧紧螺丝。（请参见图10）

图9—

一图10一

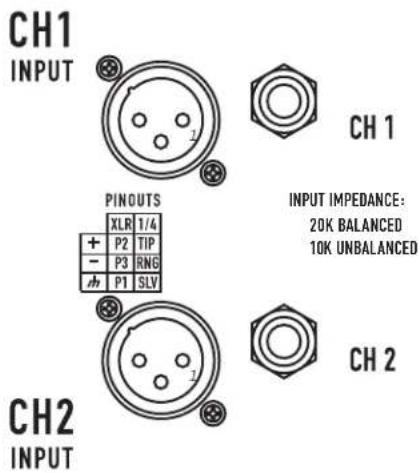

XLR和TRS(1/4")输入

每一个声道都有一个已平衡的3芯XLR和TRS输入端。输入端皆以标准电缆连接并可快速更换。Pinouts标示在后面板上，并在图解中显示。

输入阻抗为20k欧姆（已平衡）或10k欧姆（非平衡）。

建议采用平衡连接以降低交流噪声和干扰，特别在使用长电缆的情况下。非平衡连接适用于短电缆的情况。信号的源阻抗应低于600欧姆。

插入时，非平衡TRS连接器（2芯）自动将负（-）极连接到接地端子。

图11

输出

接线显示在机箱背面。

接线柱输出

桥接模式：根据桥式单声道扬声器符号所示进行连接。

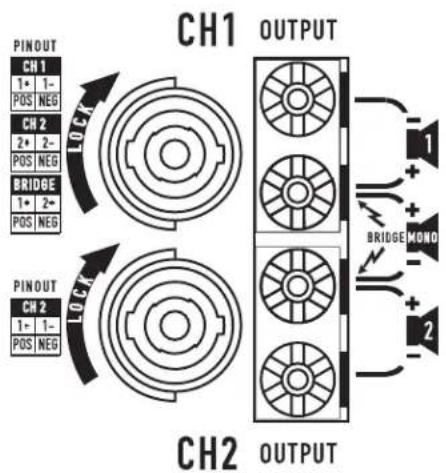

NL4 输出

每个声道接受普通的2线电缆。另外，声道1接受4线电缆，用于单线立体声或双放大器双线分音（bi-amp）连接。

图12

警告！：输出端子安全警告！放大器电源打开时切勿接触输出端子。进行所有连线之前先关闭放大器电源。有触电的危险！

立体声和并行模式 - 将各扬声器连到各自的放大器通道，

如机箱标签左侧所示。模式设置开关必须设置为立体声或并行模式。

桥接模式 - 桥接模式将声道对配置为可以驱动单一音频电路。对于桥接模式，必须设置模式配置开关。

按接线柱右侧所示连接负载或连接到声道1的NL4左端。使用桥接模式，最小阻抗是4欧姆。

小心！：在桥接模式下，请勿使用小于4欧姆的负载！请留意桥接模式下的连接极性。

小心！：输出配线警告：应使用2类配线。对于单声道桥接模式，应使用CLASS3配线。

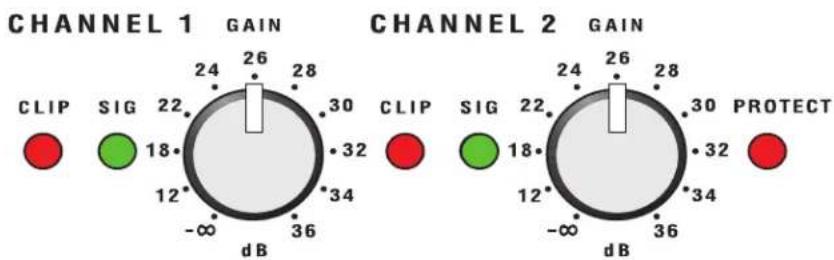

LED指示灯

LED指示灯可用于监视系统运行和标识一般问题

电源：交流电源开关上面左边的一个蓝色光

正常显示：

交流电源开：指示灯会点亮。

如果没有显示：检查交流电源线和交流插座。检查后面板断路器

削波：红色

正常显示：

当放大器超出满功率驱动时会闪

亮。LED亮度表示失真度。短暂闪

烁对应的失真几乎感觉不到。在静

音期间，该指示灯会完全闪亮。当

处于正常的“开-关”静音下会发生此种情况。

一图13—

异常显示：

• 如果放大器正在使用时发出明亮红光，说明是热静音或是短路输出。
• 如果放大器过热，风扇会全速运转，运行会在一分钟内重新开始。让风扇运转，确保放大器有足够的通风。
• 短路或过载输出电路会造成过度的削波闪烁和可能过热。
• 如果可以感觉到失真，而没有出现削波指示，问题可能发生在放大器之前或之后。检查是否有损坏的扩音器或超载信号源。放大器增益控制应该在此范围的上半段以防输入过载。

信号：绿色，在每个增益控制的左边。

正常显示：输入信号超过-35dB时闪亮。当信号接近满功率时，指示灯会连续闪亮。

如果没有显示：检查增益设置，可视需要增大增益。检查输入端连接和信号的音频源。如果削波指示灯只以很少或没有信号闪亮，请检查输出线是否短路。

异常显示：如果信号指示灯在没有信号输入的情况下亮起，可能是系统震荡或某些其他故障。断开负载并充分降低增益。如果信号指示灯仍然亮起，说明放大器可能需要进行维修。

防护：红色，在增益控制组的右边。

正常显示：当放大器进入防护静音状态时点亮。在正常情况下，此指示灯不会点亮。

异常显示：如果防护指示灯亮起，说明放大器处于防护静音状态。保持电源打开以让风扇冷却放大器。检查后面板断路器；如果当中有一个错误，请按一下控制钮中央，以重新设置。等放大器充分冷却时，防护指示灯会熄灭并恢复正常操作。

注意：如果两个后面板断路器都错误，防护指示灯将不会亮。

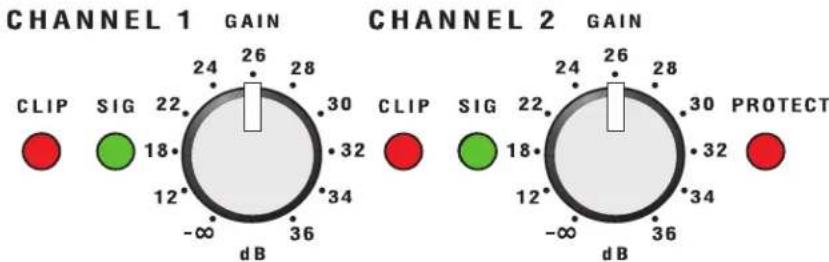

CH 增益控制

顺时针转动增益控制，增大增益；逆时针转动，减小增益。在最大设置下，放大器的电压增益为 +36dB 。当使用1.26V输入信号时，RMX4050a产生800瓦到8欧姆内。当使用1.42V输入信号时，RMX5050a产生1050瓦到8欧姆内。

增益控制标示在增益的dB内。通常应该在大于调整范围的一半时作设置低于22dB的范围不能用于正常程序电平，因为输入净空可能被超过，但可在降低电平下测试。在最小设置下，信号完全被切断

图14

小心！：持续高功率操作可能会激活热防护电路，而使得放大器停止运作，防护指示灯全亮。放大器充分冷却后，操作会重新开始。

注意：如果两个后面板断路器都错误，防护指示灯将不会亮。

规格
RMX 850a RMX 1450a RMX 2450a

输出功率(瓦)
8Ω/FTC 20 Hz - 20 kHz / 0.1% THD	185 W				260 W			450 W
8Ω/EIA 1 KHZ / 0.1% THD	200 W				300 W			500 W
4Ω/FTC 20 Hz - 20 KHZ / 0.1% THD	280 W				400 W			650 W
4Ω/EIA 1 KHZ / 0.5% THD	300 W				500 W			800 W
2Ω/EIA 1 KHZ / 1% THD	430 W				700 W			1200 W
桥接单声道
8Ω/FTC 20 Hz - 20 kHz / 0.1%THD	530 W				800 W			1300 W
8Ω/EIA 1 kHz / 0.1%THD	600 W				900 W			1500 W
4Ω/EIA 1 kHz / 1%THD	830 W				1400 W			2400 W
动态净空2 dB @ 4欧姆
失真	<0.01% <0.02%
SMPTE-IM
频率响应	20赫兹到20千赫,8欧姆,低频滤波器旁路:0,-1分贝
(比额定输出功率低10 dB)	5赫兹到50千赫,8欧姆,低频滤波器旁路:+0,-3分贝
阻尼系数>300@8欧姆
噪音-(未加权20 Hz到20 kHz,低于额定输出)	额定输出从20Hz到20kHz的100分贝以下
电压增益31.6x(30 dB) 40x(32 dB) 50x(34 dB)
输入灵敏度,V RMS	1.15vrms (+3.4 dBu) 1.15vrms (+3.4 dBu) 1.23vrms (+4.0 dBu)
全额定功率@8欧姆
输入阻抗(所有型号)10k欧姆(不平衡)	20k欧姆(平衡)
控制(所有型号)前部:AC开关、声道1和声道2增益后部:10位置DIP开关
指示灯(所有型号)功率:蓝色LED/CLIP:红色LED,每通道/信号:绿色LED,每通道1
连接器(所有型号)输入:有功平衡;XLR和1/4" (6.3 mm)TRS,端和针2正极,以及阻挡跨接片输出:“防触摸”接线柱和NL4
冷却(所有型号)持续变速风扇,由后至前的空气流动
放大器保护(所有型号)全方位的短路、开路、热量、超声波和射频防护稳定到无功或不匹配负载
负载保护打开/关闭静音	交流耦合						打开/关闭静音
输出电路类型	类AB类H
AB:AB类辅助线性输出
H:AB类辅助线性输出,使用H类2步阶高频电路
尺寸(所有型号)19.0英寸(48.3厘米)宽,3.5英寸(8.9厘米)高(双机架空间)15.9英寸(40厘米)深(机架安装到后部支架端)
重量 装运:41 lb.(18.6kg)	净重:35 lb.(15.9kg)				装运:46 lb.(20.9kg)净重:40 lb.(18.2kg)			装运:50.5 lb.(23kg)净重:44.5 lb.(20.2kg)
电流消耗@120 VAC(驱动两个声道)将230V单元的电流乘以0.5	典型	全部	最大	典型	全部	最大	典型	全部	最大
	空闲	0.5 A		空闲	0.5 A		空闲	0.6 A
	8Ω	3 A	4.1 A	7.4 A	8Ω	3.7 A	5.4 A	10 A	8Ω	4 A
	4Ω	4.5 A	6.6 A	11.5 A	4Ω	6 A	9.6 A	16 A	4Ω	6.3 A
	2Ω	6.5 A	9.5 A*	17 A*	2Ω	9.3 A	14.7 A*	25 A*	2Ω	9.2 A
功耗说明1/8功率,刺耳噪音表示偶尔削波的典型程序。1/3功率,刺耳噪音表示重度削波的严重程序。1%THD削波时连续余弦波。电源要求100,120或240 VAC,50/60赫兹

• 在120VAC时，两个声道均被驱动；对于230V单元，将电流乘以0.5 ** CE额定

RMX 4050a RMX 5050a

输出功率(瓦)
8Ω/FTC 20 Hz - 20 kHz / 0.1% THD	800 W		1050 W
8Ω/EIA 1 KHZ / 0.1% THD	850 W		1100 W
4Ω/FTC 20 Hz - 20 KHZ / 0.1% THD	1300 W		1600 W
4Ω/EIA 1 KHZ / 1% THD	1400 W		2000 W
2Ω/EIA 1 KHZ / 1% THD	1600 W		2500 W
桥接单声道
8Ω/FTC 20 Hz - 20 kHz / 0.1% THD	2600 W		3200 W
8Ω/EIA 1 kHz / 0.1% THD	2800 W		3600 W
4Ω/EIA 1 kHz / 1% THD	4000 W		5000 W
动态净空 2 dB @ 4欧姆
失真	<0.02%
SMPTE-IM
频率响应@1瓦20Hz到20kHz,8欧姆,低频滤波器旁路+0,-1dB5 Hz到50kHz,8欧姆,低频滤波器旁路: +0,-3 dB
阻尼系数>250,8欧姆负载
噪音	低于额定输出100 dB,20 Hz到20 kHz,8欧姆负载
(未加权)
电压增益8欧姆负载为64x(36 dB)
输入灵敏度,V RMS全额定功率@8欧姆	1.25 Vrms (+4.2 dBu) 1.42 Vrms (+5.3 dBu)
输入阻抗20k欧姆平衡,10k欧姆非平衡
控制前面板-AC电源开关、CH1增益控制、CH2增益控制后面板-10极DIP开关作为低频滤波器开/关、低频滤波器30/50 Hz、每个声道的削波限制器开/关控制、选择立体声模式、并行模式或桥接模式的开关。每个声道的按钮断路器
指示灯电源“开”,绿色;防护,红色;信号-35 dB,黄色(每声道1个);削波,红色(每声道1个)
连接器输入:为每个声道提供XLR内孔,TRS(1/4英寸),和阻挡跨接片螺丝终端输出:接线柱和NL4输出(为双放大器连接接上CH1NL4)
冷却持续变速风扇,由后至前的空气流动
放大器保护短路、开路、热量、超声波和射频防护;稳定到无功/不匹配负载
负载保护打开和关闭静音,直流故障输出Crowbar
输出电路类型带多步高频电路的辅助性双极输出
尺寸19.0" (宽)x5.2" (3RU) (高)x15.9" (深)(482x132x404mm)
重量68lb.(30.8kg)(净重),77lb. (34.9kg)(装运)				75lb.(33.1kg)(净重),87lb. (37.2kg)(装运)
电流消耗@120V	典型全部最大			典型全部最大
	8Ω 6.4 A 12.5 A 25.5 A			8Ω 8.7 A 17 A 34.4 A
	4Ω 10 A 20.1 A 42.2 A			4Ω 13.9 A 26.9 A 56.4 A
	2Ω 14.5 A 30.6 A 65.7 A			2Ω 18.9 A 38.9 A 84.7 A
电源要求100、120、或240伏特交流电(±10%)50-60赫兹
断路器两个(每声道一个):100和120V型:15amp/230V型:8amp				两个(每声道一个):100和120V型:20amp/230V型:10amp

• 在120VAC时，两个声道均被驱动；对于230V单元，将电流乘以0.5 ** CE额定
