E这些提示可能包含“警告”。在首次使用之前，仔细阅读使用说明书并妥善保管，一般日后查看。错 误地安装或使用VAUDE自行车包可能造成严重伤害、直至死亡。 在使用之前注意：检查所有的部件功能是否可用，是否有会造成负面影响的磨损现象！ 在使用之前注意：所有的自由转动部件都已固定！ 在使用之前注意：固定系统所有的钩子和/或带子都已装上并扣牢！ 螺钉和固定件既不要太紧、也不要太松。否则会造成张力过大或者部件脱落！ 固定系统Plug and Ride, Hard Back Pro 和 Cycle 只允许 最大10kg 的负载！ 只得使用 VAUDE 原装的配件和备用件！42

Hard Back Pro固定系统的QMR钩可以使用随附的转接头匹 配于行李架的不同管径(1)。 安装时，将QMR钩的锁止小轮松开并调节其位置。然后将锁 止小轮重新旋紧让挂钩位置固定(2)。 将包的手柄向上拉，QMR钩弹起。将包挂在行李架上，然后 用轻微的力压一下QMR钩，QMR钩伴随“咔”的一声自动卡 入位置(3)。 现在将下方引导钩的固定螺钉松开（小心：最多转动两圈）， 将钩子移动和转动，让钩子能钩住行李架(4)。最后将固定螺 钉用普通的手指力量重新拧紧。提示： 如果可能的话，将行 李架上的下方引导钩朝向行驶方向设置，这样可以防止自行 车包在猛烈刹车时滑脱。 该调节只需在首次使用前设置一次。

Hard Back Pro固定系统 Cycle固定系统 Plug and Ride固定系统

Karakorum三连包 带KLICKfix® 固定系统的车把包 VAUDE 车座包 VIDEO QUICK GUIDE43

CYCLE Hard Back Pro固定系统的QMR钩可以使用随附的转接头匹 配于行李架的不同管径（参见 Hard Back Pro）。 安装时，将QMR钩的锁止小轮松开并调节其位置。然后将锁 止小轮重新旋紧让挂钩位置固定(1)。 将包的手柄向上拉，QMR钩弹起。将包挂在行李架上，然后 用轻微的力量压一下QMR钩，QMR钩伴随“咔”的一声自动 卡入位置(2)。 最后将弹性带同挂钩一起挂在行李架上，并用滑扣在另一 端拉紧(3)。

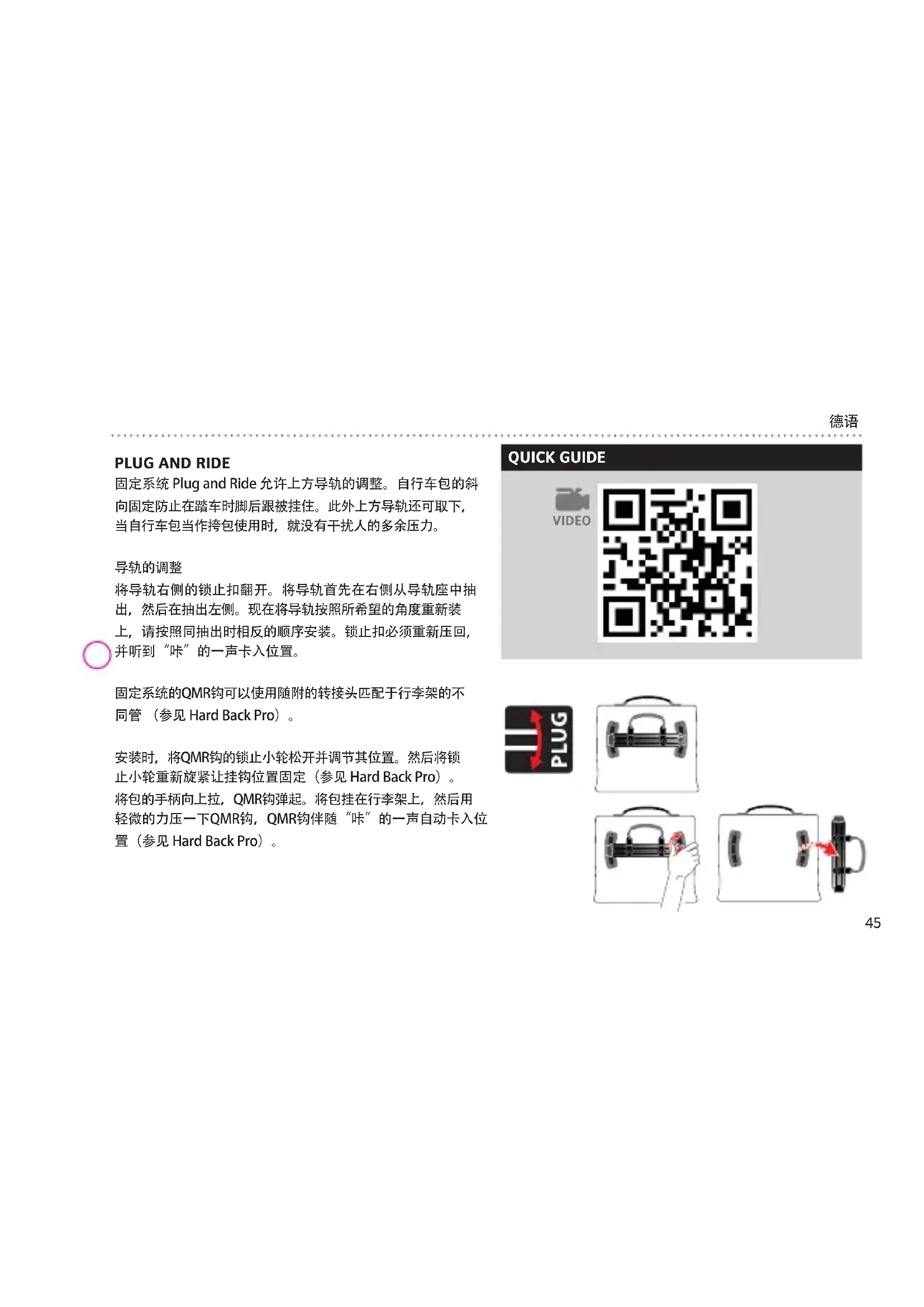

固定系统 Plug and Ride 允许上方导轨的调整。自行车包的斜 向固定防止在踏车时脚后跟被挂住。此外上方导轨还可取下， 当自行车包当作挎包使用时，就没有干扰人的多余压力。

将导轨右侧的锁止扣翻开。将导轨首先在右侧从导轨座中抽 出，然后在抽出左侧。现在将导轨按照所希望的角度重新装 上，请按照同抽出时相反的顺序安装。锁止扣必须重新压回， 并听到“咔”的一声卡入位置。 固定系统的QMR钩可以使用随附的转接头匹配于行李架的不 同管 （参见 Hard Back Pro）。 安装时，将QMR钩的锁止小轮松开并调节其位置。然后将锁 止小轮重新旋紧让挂钩位置固定（参见 Hard Back Pro）。 将包的手柄向上拉，QMR钩弹起。将包挂在行李架上，然后用 轻微的力压一下QMR钩，QMR钩伴随“咔”的一声自动卡入位 置（参见 Hard Back Pro）。

VIDEO QUICK GUIDE46 TOP CASE（顶盒） 焊接的顶盒提供30升的额外储物容量，可以同自行车包Aqua Back和Aqua Back Plus组合使用。. 固定顶盒时， 用两个在Aqua Back (2) 侧面的卡扣和一个在 鞍座 (3)上的卡扣固定。供货范围内还包括附加的卡扣(1)，它 们套在Aqua Back自行车包的侧带内。

KARAKORUM三连包 Karakrom三连包同样也配有Hard Back Pro 固定系统。侧包 的安装请参见 Hard Back Pro的章节。 侧包上装上一个顶盒，安装时左右两侧各用一条拉链。取下后 包的背面有两条肩带 - 这样顶盒也可以当作轻便的日常背包 使用。供货范围包括防雨罩。 车 把 包 ，配 有 KLICKFIX® KLICKfix®系统是一种快速安全固定车把包的方法。包挂上 时，包上的转接头自动卡入固定在车把上的夹座内。只要按一 下红色的按钮，就可将包重新松开。 VAUDE 车把包供货时配有KLICKfix®系统。安装时请仔细阅读

VAUDE 车座包 车座包使用扭转接头或卡扣固定，超轻型包则使用节省重量 的粘扣连接。扭转接头连接时，在车座支柱之间安装一个插 接转接头，车座包可以方便地插入其内，然后旋转半圈即可固 定。卡扣固定时，车座包配有一条或两条系带，将系带围绕车 座支柱再用两个卡扣固定。49 德语505152535455© Copyright VAUDE Sport GmbH & Co. KG • vAUDE.COM
