用户手册 ViewBoard VPCF5W55G12A VIEWSONIC

型號 VS20101 | VS20099 P/N: VPCF5-W55-G1-2A | VPCF5-W33-G1-2A | VPCF5-S55-G1-2A | VPCF5-S33-G1-2A | VPCF5-W55-G1-2A-A2 感謝您選擇 ViewSonic® ViewSonic® 作為領先全球的視覺解決方案供應商，致力於超越全球對技術進 化、創新和簡單性的期望。ViewSonic® 相信我們的產品有可能對世界造成正面 影響，而我們有信心，您選擇的 ViewSonic® 產品將讓您感到滿意。 再次感謝您選擇 ViewSonic®！3

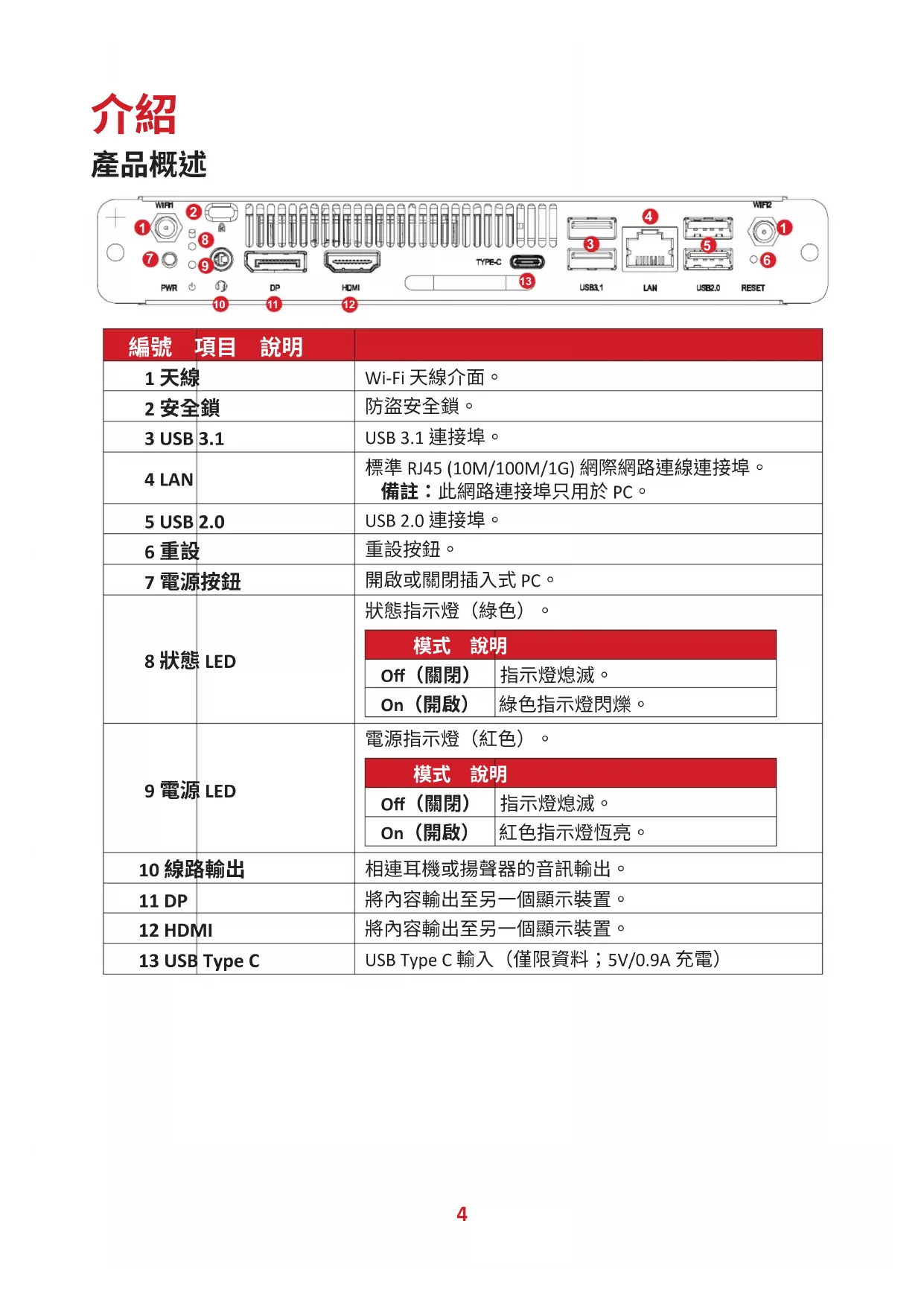

1 天線 Wi-Fi 天線介面。 2 安全鎖

3 USB 3.1 USB 3.1 連接埠。 4 LAN 標準 RJ45 (10M/100M/1G) 網際網路連線連接埠。 備註：此網路連接埠只用於 PC。 5 USB 2.0 USB 2.0 連接埠。 6 重設

7 電源按鈕 開啟或關閉插入式 PC。 8 狀態 LED

Off（關閉） 指示燈熄滅。 On（開啟） 綠色指示燈閃爍。 9 電源 LED

Off（關閉） 指示燈熄滅。 On（開啟） 紅色指示燈恆亮。 10 線路輸出 相連耳機或揚聲器的音訊輸出。 11 DP 將內容輸出至另一個顯示裝置。 12 HDMI 將內容輸出至另一個顯示裝置。 13 USB Type C USB Type C 輸入（僅限資料；5V/0.9A 充電）5

2. 使用 VPCF5-2A 的把手，小心地將它插入顯示器的 PC 插槽。

3. 用兩支隨附的螺絲，將 VPCF5-2A 固定至顯示器。

• 請注意，必須將天線安裝在 VPCF5-2A 上。

• 請注意 VPCF5-2A 的安裝方向，通風口朝外以避免損壞。

• VPC 產品不支援熱抽換。拆卸或安裝裝置時，請先關閉顯示器和 VPC 產品的電源。6

若要連線至網際網路或網路，請將 RJ45 纜線的一端連接至 VPCF5-2A 的 LAN 連

接埠，然後將另一端連接至網路。 USB 連接

可將鍵盤、滑鼠、儲存裝置等 USB 周邊裝置，連接至 VPCF5-2A 的 USB 連接

、前面板上的設定按鈕或工具列中的設定圖示，以 顯示 Input Settings（輸入設定）選單。

2. 按遙控器上的 ▼/▲/◄/► 選擇 PC 來源。

3. 按遙控器上的 OK/ENTER，或直接輕觸輸入來源。

，或輕觸選單外的空白區域以退出。 注意： 上圖僅供參考，如有變更，恕不另行通知。8 CDE 系列 VGA Custom

2. 按遙控器上的 ▼/▲ 選擇 PC 來源。

注意： 上圖僅供參考，如有變更，恕不另行通知。9

1 x HDMI（最大值：3840 x 2160 @ 60 Hz） 1 x DisplayPort（最大值：7680 x 4320 @ 30 Hz）1 x RJ45 (LAN) (10M/100M/1G)2 x USB 2.0 (5V/0.5A)2 x USB 3.1 (5V/0.9A) 1 x USB Type C（僅限資料，不支援 PD， 5V/900mA）1 x 類比音訊輸入（3.5 mm，麥克風輸入） 尺寸 (mm) 180 x 120 x 30 mm尺寸 (in.) (7.09" x 4.72" x 1.18")重量 (kg) 0.75 kg重量 (lbs.) 1.65 lbs

Wi-Fi 6 (IEEE 802.11 a/b/g/n/ac/ax Wi-Fi 2T/2R+)Bluetooth 5.2（V2.1/4.2/5.2 USB2.0/3.0 頻率範圍與輸出 功率（最大）

本節說明關於法規的所有相關要求和聲明。確認的對應應用，應參考裝置上的

本設備符合 FCC 規則第 15 部分的規定。操作時有以下兩種情況：(1) 本裝置不 會造成有害的干擾，以及 (2) 本裝置必須接受任何接收到的干擾，包括造成操 作不良的干擾。本設備已通過測試並符合 FCC 規則第 15 部分，有關B級數位裝

這些限制旨在提供合理的保護，以防在一般住宅環境中造成有害干擾。本設備 會產生、使用和發射無線電頻率能量，因此若沒有依照指示安裝及使用，可能 會對無線電通訊產生有害的干擾。然而，並不保證在特定安裝方式下，不會產 生干擾。在住宅區中運作本設備亦可能造成有害干擾，在這種情況下，使用者 會被要求採用以下一種或多種方法改善干擾的情形。

• 將本設備連接到與接收器不同的電源插座上。

• 請向經銷商或具有經驗的無線電／電視技術人員請求幫助。 FCC 輻射暴露聲明 本裝置符合針對未設限環境所提出之 FCC 輻射暴露限制。為符合 RF 暴露遵循 需求，一般使用者必須遵循特定操作說明。 本發射器不得與任何其他天線或發射器，置於同一地點或共同操作。本裝置的 安裝與操作，必須距離暖氣設備與人體至少20 公分的距離。 有意或非有意輻射系統的使用手冊或使用說明書應提醒使用者，未經責任方明 確同意，而擅自變更或修改本設備，可能會導致使用者喪失本設備之使用權。11

設備指令 2014/53/EU。 以下資訊僅適用於歐盟成員國： 右側所示的符號符合《廢電子電機設備指令 2012/19/EU (WEEE)》 之規定。此符號表示不得將設備視為未分類都市廢棄物棄置，而是 必須依照當地法律使用回收和收集系統。 工作頻段和最大發射功率限制如下所列： 2412-2472MHz (Wi-Fi 2.4GHz) 5180-5320MHz (Wi-Fi 5GHz) 5500-5700MHz (Wi-Fi 5GHz) 最大輸出功率：低於 20dBm 在距離身體 20 cm 的情況下使用裝置時，符合 RF 規格。 在 5150-5250 MHz 頻段運作僅供室內使用，以降低對共頻道行動衛星系統，造成有害

• 高熔點型焊料中的鉛（即鉛含量 85% 以上的鉛合金）。

• 電容器（例如壓電裝置）玻璃、或非介電陶瓷或玻璃、或陶瓷基複合材中

• 額定電壓 125 V AC 或 250 V DC 以上電容器中的介電陶瓷所含的鉛。15

危害物質限制聲明（印度）。本產品符合「2011 年印度電子廢棄物規則」， 禁止使用含量超過 0.1% 的鉛、汞、六價鉻、多溴聯苯、或多溴二苯醚和含量 超過 0.01％ 的鎘，規則附表 2 中規定的豁免除外。 產品壽命結束時的產品棄置 ViewSonic® 尊重環境，致力於綠色工作和生活。感謝您參與 Smarter, Greener Computing。請造訪 ViewSonic® 網站深入瞭解。

Copyright© ViewSonic® Corporation, 2024。保留所有權利。 Macintosh 和 Power Macintosh 是 Apple Inc. 的註冊商標。 Microsoft、Windows 和 Windows 標誌是 Microsoft Corporation 在美國及其他國

ViewSonic® 及三隻鳥標誌是 ViewSonic® Corporation 的註冊商標。 VESA 是 Video Electronics Standards Association 的註冊商標。DPMS、DisplayPort 及 DDC 是 VESA 的商標。 免責聲明：對於本文所述之技術或編輯錯誤或疏失，或對於因本文件提供之說 明而導致偶發或伴隨之損壞，ViewSonic® Corporation 概不負責。 為持續改善產品，ViewSonic® Corporation 有權變更產品規格，恕不另行通 知。本文件內資訊可能會另行變更，而不另行通知。 未經 ViewSonic® Corporation 事先書面許可，不得以任何方式複製、翻印或傳 輸本文件任何部分做任何用途。 VPCF5-2A_UG_TCH_1a_2024082017

關於技術支援或產品服務，請參照下表或洽詢經銷商。 注意： 需要產品序號。 國家／地區 網站： 國家／地區 網站：
