用户手册 PJB716K VIEWSONIC

感谢您选择 ViewSonic® 作为全球领先的视觉解决方案提供商，ViewSonic® 一直致力于超越全球用户对 技术演进、创新和简化的期望。在 ViewSonic®，我们坚信，我们的产品有能力 对世界做出积极的影响，我们有信心通过您选择的 ViewSonic® 产品为您提供

再次感谢您选择 ViewSonic® ！3

• 至少在投影机周围留有 20" (50 cm) 的间隙，以确保正确通风。

• 将投影机放置在通风条件良好的区域。请勿在投影机上防止任何物品，以

• 请勿将投影机放置在不平整或不稳定的表面上。投影机可能掉落，进而导 致人员受伤或投影机故障。

• 如果投影机向左或向右倾斜 10 度以上，向前或向后倾斜角度不超过 15

• 切勿在使用过程中直视投影机镜头。强光束可能会损害眼睛。

• 投影机工作时，切勿用任何物体挡住投影镜头，否则会造成物体变热、变

• 切勿自行拆卸投影机。如果接触带电部件，内部存在的危险高压可能会导

• 移动投影机时，请多加留意，以免投影机掉落或撞到其他物品。

• 请勿垂直放置投影机。否则投影机可能掉落，进而导致人员受伤或投影机

• 请勿将投影机暴露于阳光直射或其他持续发热源之下。请勿安装在任何热 源旁边，如散热器、热调节器、火炉、或其他可能使投影机温度提升到危 险级别的的设备（包括放大器）。

• 请勿在投影机附近或投影机上面放置液体。液体如果溅入投影机内会导致 投影机故障。如果投影机受潮，请断开其与电源的连接，并致电当地的服

• 当投影机在运行时，您可能会感觉有热气和气味从通风栅中排出。这是正 常现象，而不是产品缺陷。

• 请勿尝试曲解极化或接地类型插头的安全用途。极性插头有一宽一窄两个 插片。接地型插头有两个插片和一个接地插片。宽插片和接地插片用于确 保用户安全。如果插头无法插入插座，请使用适配器，不要尝试强行将插

• 连接到电源插座时，请勿拔下接地插片。请确保接地插片一直插入。

• 防止电源线被踩踏或受挤压，特别是在插头以及与投影机的连接点等处。4

• 某些国家的电压不稳定。根据设计，此投影机在 100 到 240 伏特的交流电 压范围内可以安全运行，但停电或电压波动超过

10 伏特时无法工作。在 电压可能波动或断电的区域，建议您通过电源稳压器、电涌保护器或不间 断电源 (UPS) 来连接投影机。

• 如果发现冒烟、异常噪音或异味，请立即关闭投影机并致电经销商或 ViewSonic®。继续使用投影机会有危险。

• 如果投影机长时间不用，请将电源线从交流插座中拔下。

• 所有维修工作皆应由合格维修人员处理。 小心： 该产品会发出可能有害的光辐射。与任何明亮光源一样，请勿直视光

注： 包装内的电源线和视频线根据您所在国可能有所不同。请联系当地经销商以 获得更多信息。9

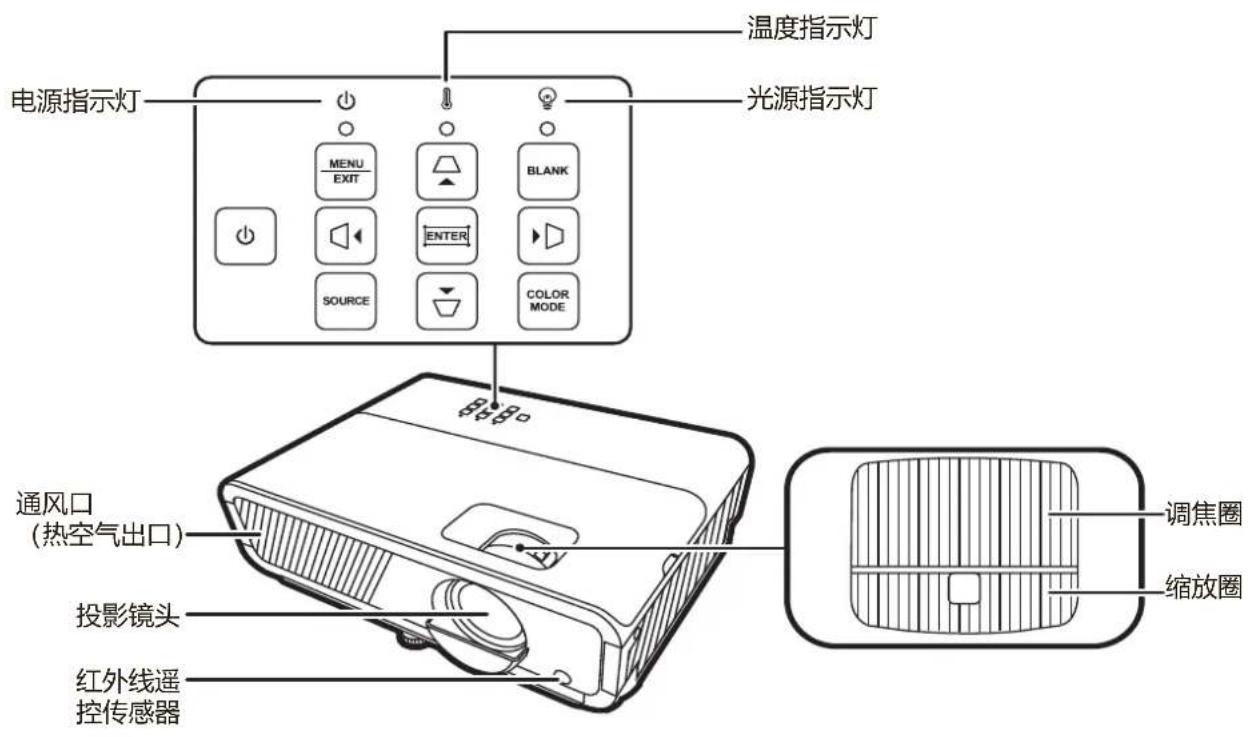

可让投影机在待机和开机模式之间进行切换。

当屏显 (OSD) 菜单激活后，选择所需的菜单项并进行调

MENU/EXIT 打开屏显 (OSD) 菜单。 SOURCE 显示输入信号源选择条。 BLANK 隐藏屏幕图像

COLOR MODE 显示色彩模式选择条。10

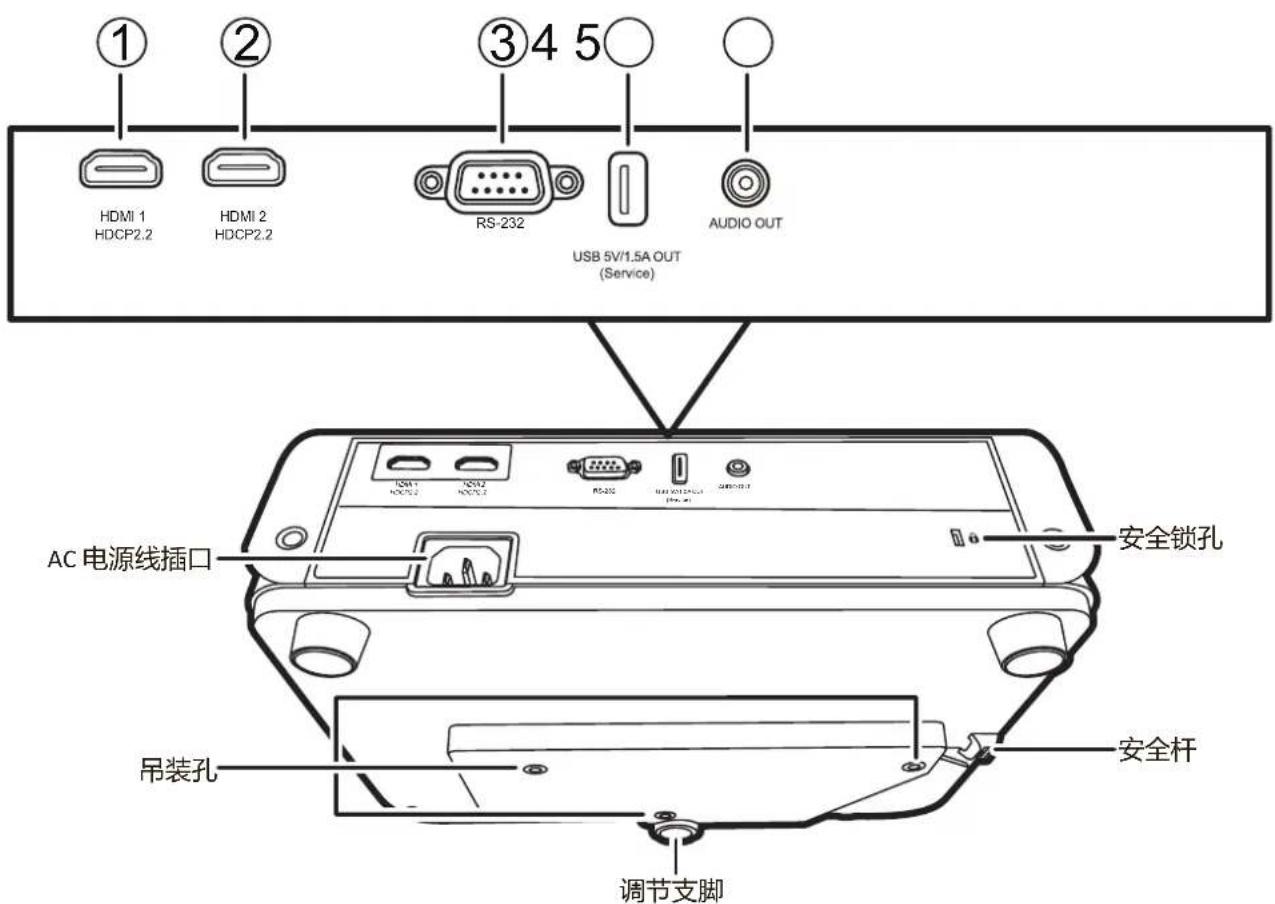

[1] HDMI 1 HDMI 端口。 [2] HDMI 2 HDMI 端口。 [3] RS-232 RS-232 控制端口。 [4] USB 5V/1.5A (Service) 适用于电源的 USB Type A 端口。 [5] AUDIO OUT 音频信号输出插口。11

2 个端口之间切换。 自适应 可自动为所显示的图像

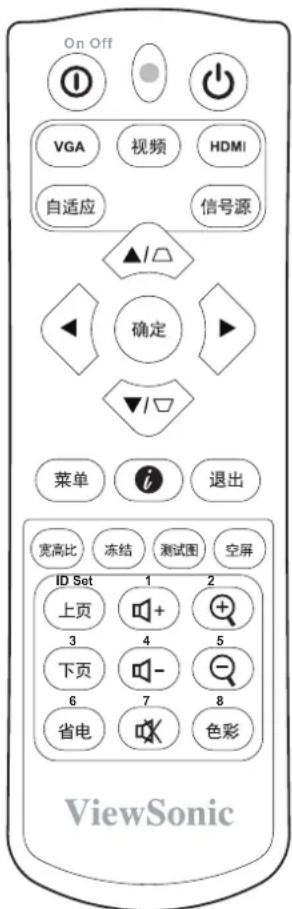

菜单 打开/关闭屏显 (OSD) 菜 单或可回到上一个 OSD

退出 退出并保存菜单设置。 宽高比 显示宽高比选择栏。

示软件程序，该程序响应 Page Up 和 Page Down 命令（如 Microsoft PowerPoint）。 注： 只有在选择了电脑

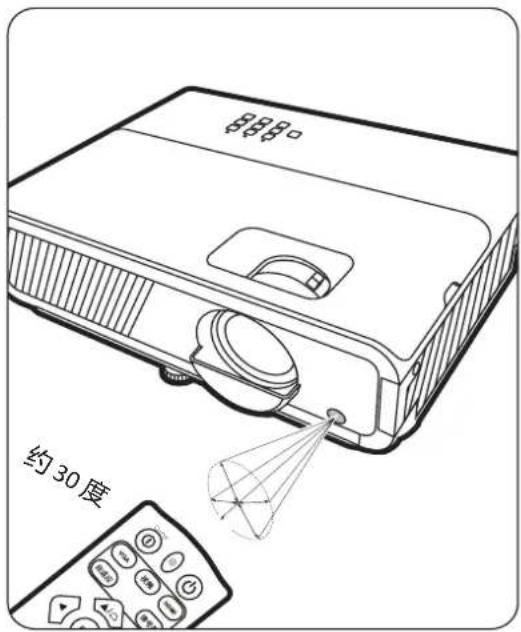

1. 握住遥控器时，必须与投影机的红外遥控传

2. 遥控器和传感器之间的距离不应超过 8 米

请参见红外线 (IR) 遥控传感器位置图解。 On Of f 约 30 度

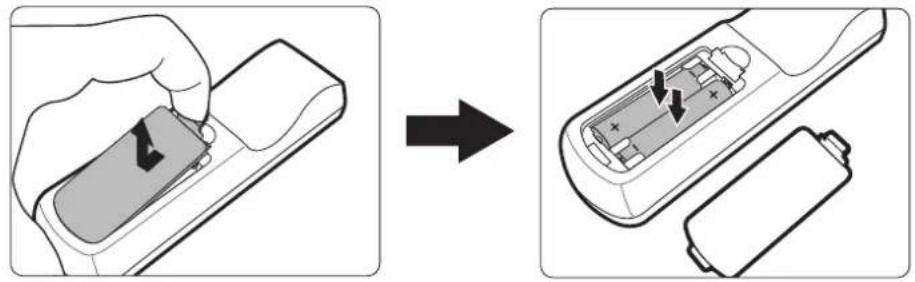

1. 按压卡榫并将其向下滑动，将电池盖从遥控器背面卸下。

2. 卸下任何已有的电池（如需要）并安装两节 AAA 电池。

• 不要将遥控器和电池放置在过热或过湿的环境下。

• 只可使用电池厂商推荐的相同或同类电池进行更换。

• 根据厂商说明和当地环境规定处理旧废电池。

• 如果电池用尽或长时间不用遥控器，请将电池取出，以免损坏遥控器。14

个人偏好和房间布置将决定安装位置。考虑以下因素：

• 投影机和其它设备的位置和距离。 投影机可安装在下列位置之一：

注： 请参见第 81 页的“规格”以了解投影机的自然显示分辨率。

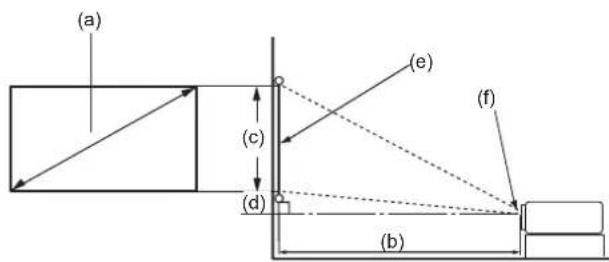

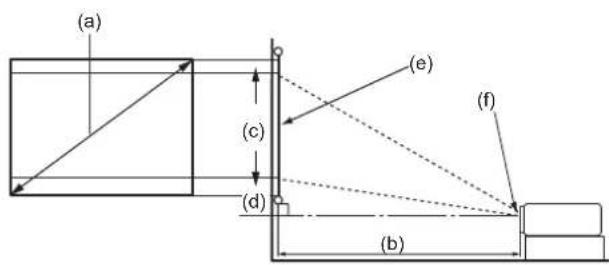

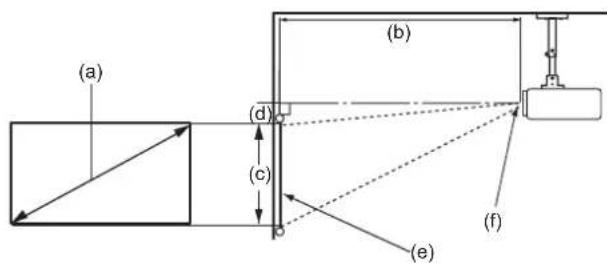

• 在 16:9 屏幕上显示 16:9 的图像 (a) (d) (c) (b) (e) (f) (a) (c) (b) (e) (f) (d)

• 在 4:3 屏幕上显示 16:9 的图像 (a) (c) (b) (e) (f) (d) (a) (c) (b) (e) (f) (d) 注： (e) = 屏幕；(f) = 镜头中心 HC4K159 在 16:9 屏幕上显示 16:9 的图像 (a) 屏幕尺寸 (b) 投影距离 (c) 图像高度 (d) 垂直偏移 最小 最大 最小 最大 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米

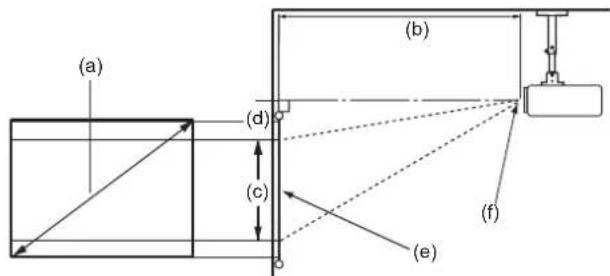

在 4:3 屏幕上显示 16:9 的图像 (a) 屏幕尺寸 (b) 投影距离 (c) 图像高度 (d) 垂直偏移 最小 最大 最小 最大 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米

由于光学元件的差异，在这些数字中有 3% 的容差。如果您要将投影机固定 安装在某个地方，建议您先使用这台投影机作实际测试，确认投影大小和距 离，并参考其光学性能之后再做安装。这会帮助您找到最适合的安装位置。 PJB716K 在 16:9 屏幕上显示 16:9 的图像 (a) 屏幕尺寸 (b) 投影距离 (c) 图像高度 (d) 垂直偏移 最小 最大 最小 最大 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米

在 4:3 屏幕上显示 16:9 的图像 (a) 屏幕尺寸 (b) 投影距离 (c) 图像高度 (d) 垂直偏移 最小 最大 最小 最大 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米

由于光学元件的差异，在这些数字中有 3% 的容差。如果您要将投影机固定 安装在某个地方，建议您先使用这台投影机作实际测试，确认投影大小和距 离，并参考其光学性能之后再做安装。这会帮助您找到最适合的安装位置。18

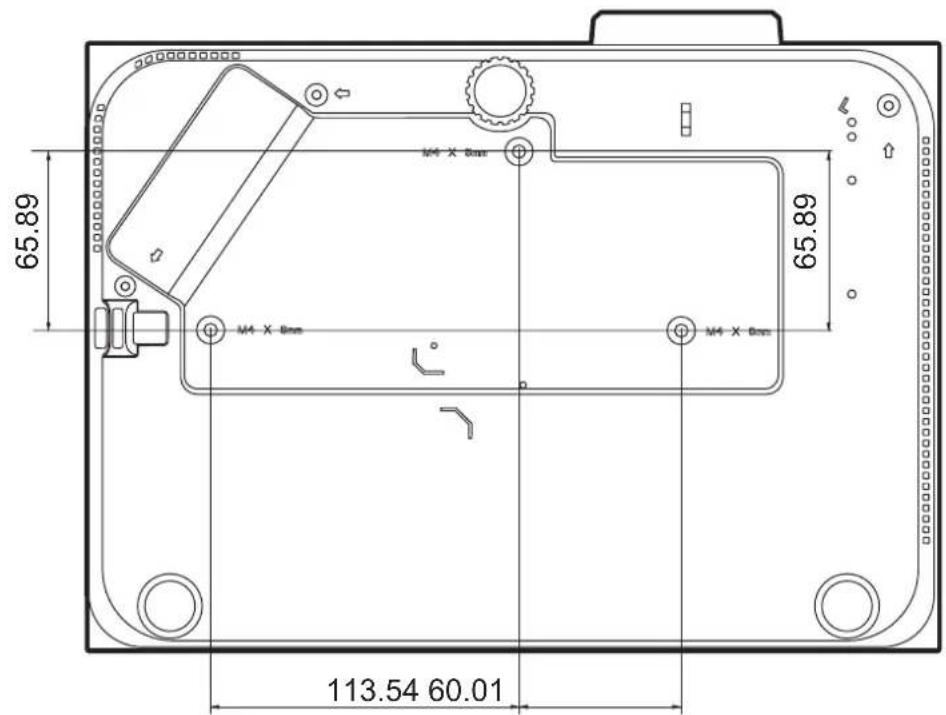

注： 如果您购买第三方安装，请使用正确的螺丝尺寸。螺丝尺寸根据安装板的厚

1. 为确保最安全地安装，请采用 ViewSonic® 墙体安装或吊装。

2. 确认用于将安装支架连接到投影机的螺丝符合以下规格：

• 在天花板和投影机底部之间保持 10 厘米的间隙。19

本投影机有多个内置安全功能，以防被盗、访问或意外设置更改。

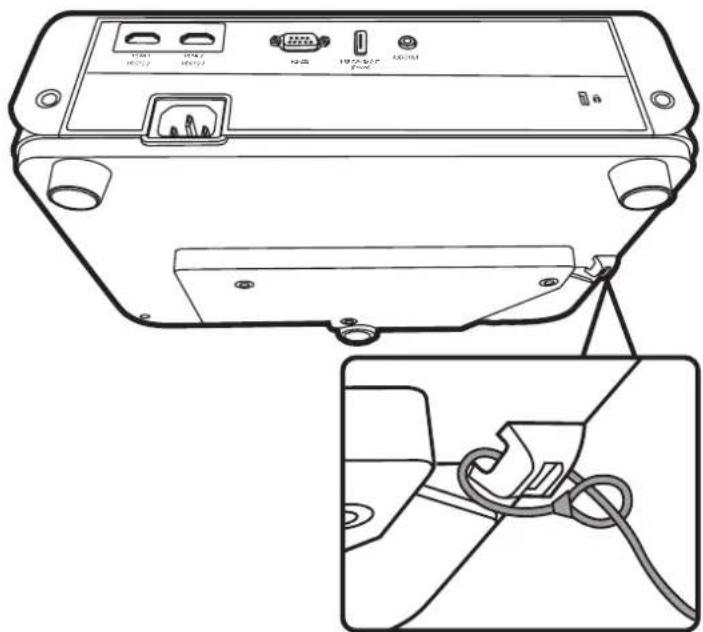

为有助于防止投影机被盗，采用了安全锁孔来锁定设备以将投影机与固定物体

以下是使用安全锁孔锁定设备的实例： HDMI 1 HDCP2.2 HDMI

RS-232 AUDIO OUTUSB 5V/1.5A OUT (Service) 注： 如果投影机为吊装，则安全锁孔还可用作安全锚。20

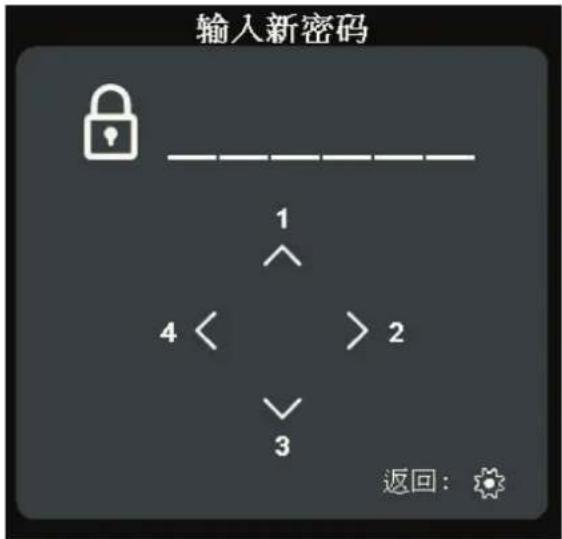

为防止未经授权的访问或使用，本投影机提供了密码安全选项。密码可通过屏 显 (OSD) 菜单设置。

1. 按 MENU/菜单 可打开 OSD 菜单并进入：系统 > 安全设置并按 ENTER/确定

、 ）分别代表 4 个数字（1、2、 3、4）。按箭头键可输入六位数密

4. 再次输入密码以确认新密码。密码设置完毕后，OSD 菜单将返回安全设置页

5. 按 EXIT/退出 可退出 OSD 菜单。

设置后，每次投影机启动时必须输入正确的密码。2121

1. 按 MENU/菜单 可打开 OSD 菜单并进入：系统 > 安全设置 > 更改密码

2. 按 ENTER/确定，将显示“输入当前密码”信息。

如果密码正确，将显示“输入新密码”信息。 如果密码不正确，将显示 5 秒钟的密码错误信息，然后显示“输入当前 密码”信息。您可再试一次或按 EXIT/退出 取消。

6. 要退出 OSD 菜单，按 EXIT/退出 。

1. 按 MENU/菜单 可打开 OSD 菜单并进入：系统 > 安全设置 > 电源锁定

3. 将显示“输入密码”信息。请输入当前密码。

1. 如果密码正确，OSD 菜单将返回到密码页面，并在电源锁定一行中显示“关

如果密码不正确，将显示 5 秒钟的密码错误信息，然后显示“输入当前 密码”信息。您可再试一次或按 EXIT/退出 取消。

请保存旧密码，因为您需要它来激活密码功能。22

如果密码功能被激活，您在每次打开投影机 时都需要输入六位数密码。如果密码输入错 误，密码错误信息将显示 5 秒钟，如右图所 示，然后显示“输入密码”信息。 您可重试，或者如果您忘了密码，可使用“密码恢复程序”。

如果您连续输入 5 次错误密码，投影机会立即自动关闭。

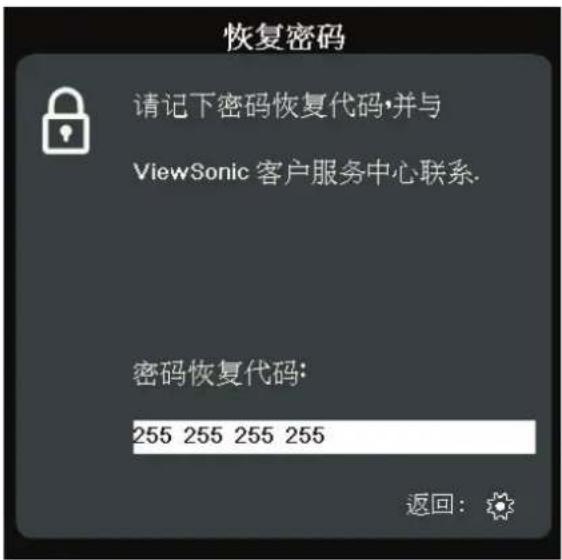

1. 当显示“输入当前密码”信息后，按住

3. 请向当地服务中心寻求帮助以对该数字进

行解码。您可能需要提供购买文件的证据 以证明您是投影机的授权用户。23

投影机上的控制键锁定后，可防止设置被意外（如小孩）修改。

面板按键锁定开启时，除电源外，投影机上的控制键均不能使用。

1. 按 MENU/菜单 可打开 OSD 菜单并进入：系统 > 面板按键锁定。

1. 选择是并按 ENTER/确定 确认。

2. 若要解除面板按键锁定，请长按投影机上的

您也可使用遥控器进入系统 > 面板按键锁定菜单，并选择关闭。24

本章节将介绍如何将投影机与其它设备连接。

1. 将电源线连接到投影机背面的 AC IN 插口。

HDMI 1 HDC P2.2 HDMI 2 HDCP2.2 注： 安装投影机时，在固定配线中加入现成的断电装置，或将电源插头接至设 备附近方便使用的插座中。如果投影机操作过程中出现故障，请使用断电 装置切断电源，或拔下电源插头。25

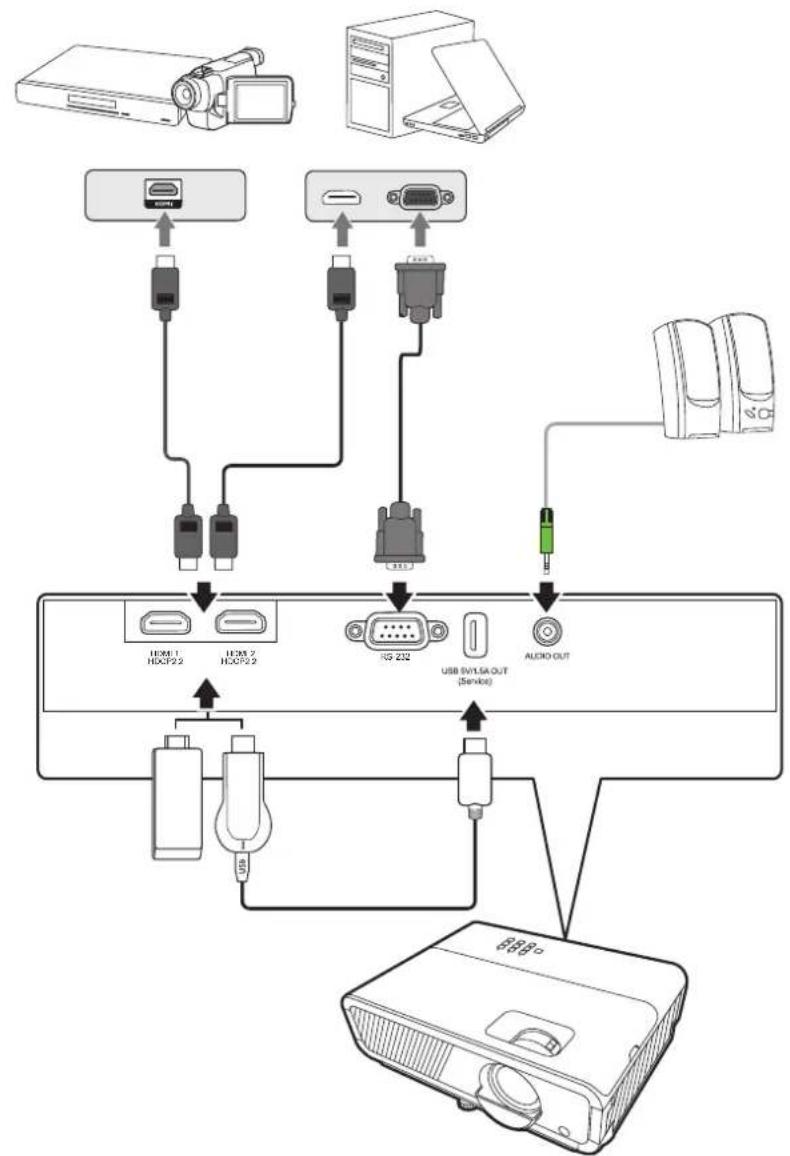

HDMI 连接 将 HDMI 线的一端连接到视频设备的 HDMI 端口。然后将该线缆的另一端连接 到投影机的 HDMI 1 或 HDMI 2 端口。

本投影机配备了扬声器，但您还可将外接扬声器连接到投影机的 AUDIO OUT

音频输出由投影机的音量和静音设置来控制。 下面的连接图示仅供参考。不同型号投影机的连接插口有所不同。部分线缆可 能不随投影机配送。您可在电器商店购买所需线缆。 HDMI 1 HDCP2.2 HDMI 2 HDCP2.2 RS-23226

2. 光源将亮起，“开/关机提示音”将播放。

3. 投影机开机时，电源指示灯将亮绿色。

• 如果投影机因之前的操作而未完全散热的话，投影机将在激活光源前运转冷 却风扇 90 秒钟。

• 为延长光源寿命，开启投影机后，如果要关机，请至少等待 5 分钟。

4. 打开所有连接的设备（如笔记本），投影机将开始搜索输入信号源。

如果投影机检测到输入信号源，将显示信号源选择条。如果未检测到输入信 号源，将显示“无信号”。

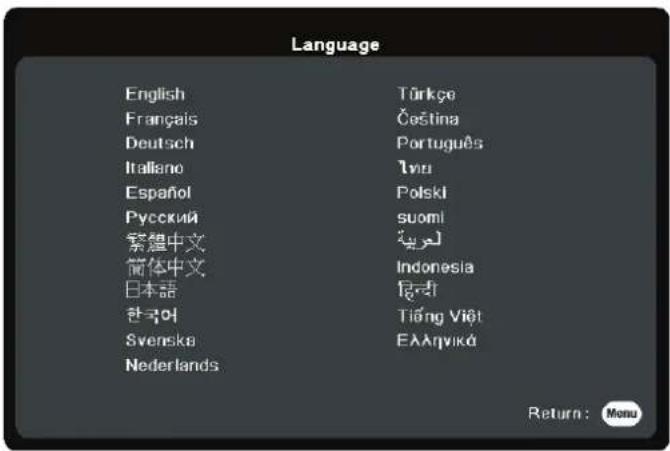

如果是首次启动投影机，请按照屏幕提示选择 OSD 语言。27

1. 按电源按钮，将显示确认信息，以提示您再次按电源按钮。此外，您可按任

如果您未在首次按下后数秒钟内响应，该信息会消失。

2. 冷却过程完成后，将播放“开/关机提示音”。

3. 如果长时间不使用投影机，请将电源线从电源插座拔下。

• 为保护光源，在冷却过程中，投影机不会响应命令。

• 在投影机关机完成之前，请勿拔掉电源线。28

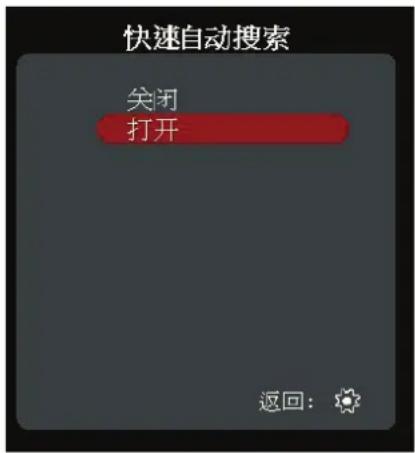

投影机可同时连接到多个设备。但是，它一次只能显示一个全屏幕。 如果您要投影机自动搜索输入信号源，请确认系统菜单中的快速自动搜索功能

输入来源还可通过按遥控器上的信号源选择按钮，或通过在可用输入信号源之

1. 按 SOURCE/信号源，将显示信号源选择菜单。

/ 直到选中所需信号，然后按 ENTER/确定。

3. 检测到信号源后，所选信号源信息将在屏幕上显示数秒钟。

如果投影机连接了多个设备，则重复步骤 1-2 搜索其它信号源。29

调整投影机的高度和投影角度 投影机配备了 1 个调节支脚。调整支脚将更改投影机的高度和纵向投影角度。 仔细调整支脚以微调投影图像的位置。

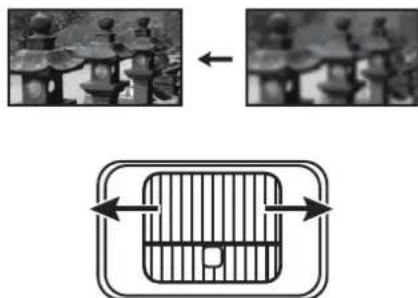

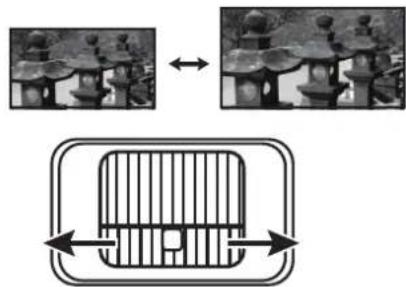

旋转镜头缩放圈可将投影图像调节为需要的尺寸。 旋转调焦圈可提高图像的清晰度。30

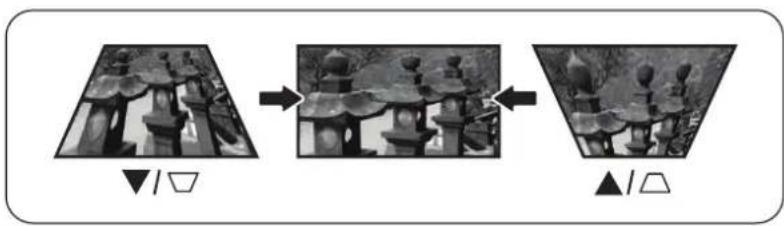

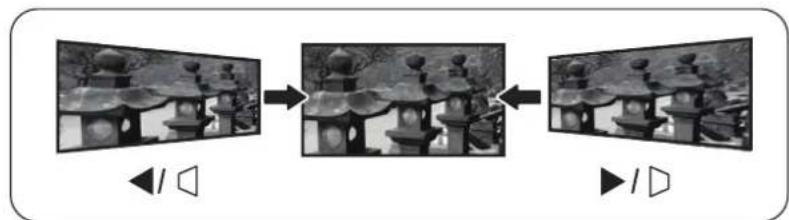

梯形失真是指投影图像因投影角度而产生梯形的情况。 要校正此问题，除调整投影机高度外，您还可：

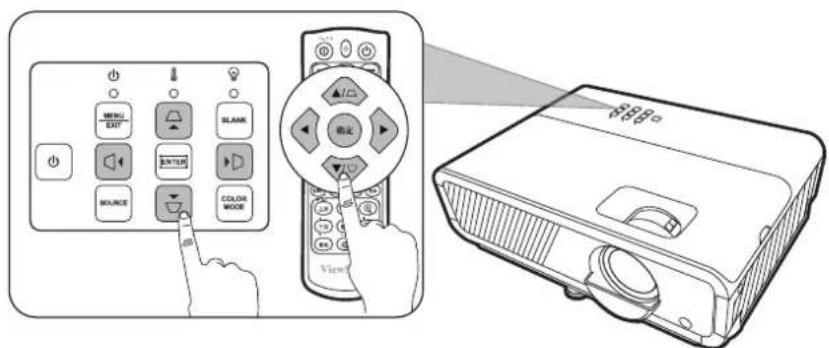

左/ 右/ 上/ 下键来显示梯形失真校正页

下可在图像的顶部校正梯形失真。按 上 校正图像底部的梯形失真。按 右校正图像右侧的梯形失真。按 左校正图

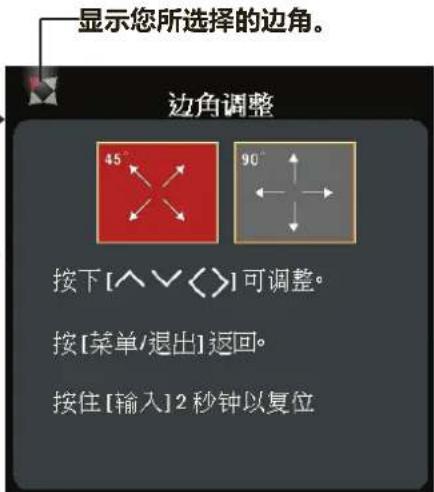

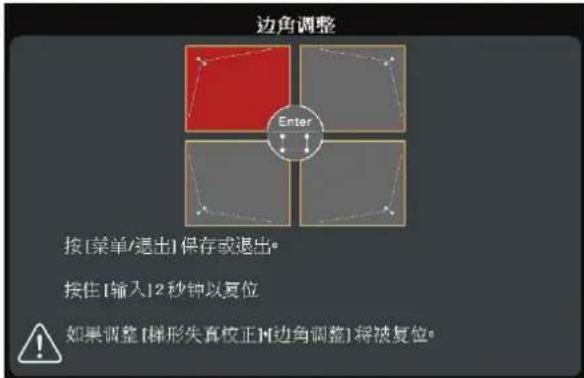

调整 4 角 您可以手动调整矩形图像所有不等边的形状和大小。

1. 若要显示边角调整页面，请执行以下步骤

• 打开 OSD 菜单并进入显示 > 边角调整菜

2. 使用 / / / 可选择要调整的边角，然

/ 选择适合您需要的调整方式，然后按 ENTER/确定。

/ 进行 45 度角调整和 / / / 90 度角调整），按钮 / / / 可调整其形状和 大小。您可按 MENU/菜单 ，或 EXIT/退出 返回上 一步骤。长按 ENTER/确定 2 秒可重置所选边角的

• 修改边角调整设置后，部分宽高比或分辨率将 无法使用。发生这些情况时，请重置所有 4 角

在演示中为将观众的注意力吸引到演示者身上，您可按投影机上的 BLANK/空屏 按钮来隐藏屏幕图像。按下投影机或遥控器上的任意键即可恢复

请勿堵住投影镜头，因为这样会引起堵塞的物体受热和变形，甚至酿成 火灾。32

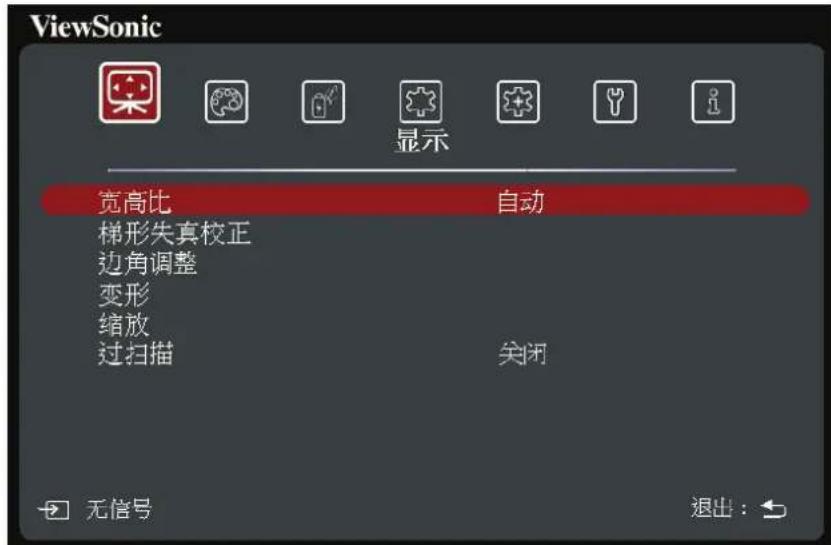

本章节将介绍屏显 (OSD) 菜单及其选项。 一般屏显 (OSD) 菜单操作 注： 本手册中的 OSD 屏幕截图仅供参考，可能与实际设计有所不同。部分以下 OSD 设置可能无法使用。请参见投影机的实际 OSD。 本投影机配备屏显 (OSD) 菜单功能，用于进行各种调节。按投影机或遥控器上 的 MENU/菜单 可访问它。

1. 按 / 可选择主菜单。然后按 ENTER/确定 或使用 / 以访问子菜单列

/ 可选择菜单选项。然后按 ENTER/确定 可显示其子菜单，或按 /

部分子菜单选项可能有另一个子菜单。要进入具体的子菜单，按 ENTER/确定。使用 / 或 / 可调整/选择设置。33 屏显 (OSD) 菜单树 主菜单 子菜单 菜单选项

梯形失真校正 自动垂直梯形校正 关闭 / 打开

变形 启用 关闭 / 打开 控制方式 OSD RS232

缩放 0.8X ~2.0X 过扫描 关闭 /1/2/3/4/534 主菜单 子菜单 菜单选项

用户 1 用户 2 亮度 0~100 对比度 -50~50 色温 9500K/8500K/7500K/6500K/5500K 红色增益 0~100 绿色增益 0~100 蓝色增益 0~100 红色偏移 -50~+50 绿色偏移 -50~+50 蓝色偏移 -50~+50 高级 色彩 -50~50 锐度 0~31 Gamma 1.8/2.0/2.2/2.35/ 2.5/Cubic/sRGB Brilliantcolor 关闭 /1/2/3/4/ 5/6/7/8/9/10

自动打开电源 信号 无效 /HDMI CEC 无效 / 启用 直接开机 无效 / 启用

HDMI1 HDMI2 智能能源 自动关机 无效 /10 分钟 / 20 分钟 /30 分钟 休眠计时器 无效 /30 分钟 / 1 小时 /2 小时 / 3 小时 /4 小时 / 8 小时 /12 小时

USB A 电源 打开 关闭36 主菜单 子菜单 菜单选项

音频设置 静音 关闭 / 打开 音频音量 0~20 开 / 关机提示音 关闭 / 打开 演示计时器 计时器间隔 1~240 分钟 计时器显示 永远显示 /1 分 /2 分 / 3 分 / 永远不显示 计时器位置 左上角 / 左下角 /

画面关闭计时器 无效 /5 分钟 /10 分钟 /15 分钟 /20 分钟 / 25 分钟 /30 分钟

HDMI 设置 HDMI 格式 自动 /RGB/YUV

HDMI 范围 自动 / 增强 / 正常

EOTF 低 / 中 / 高 Ultra Fast Input 非活动的

光源设置 光源模式 正常 /Eco/ Dynamic Eco/

菜单设置 菜单显示时间 5 秒 / 10 秒 / 15 秒 / 20 秒 / 25 秒 / 30 秒 菜单位置 居中 / 左上角 / 右上角 / 左下角 /

控制方式 RS-232 Service 波特率 2400/4800/9600/14400/19200/ 38400/57600/115200

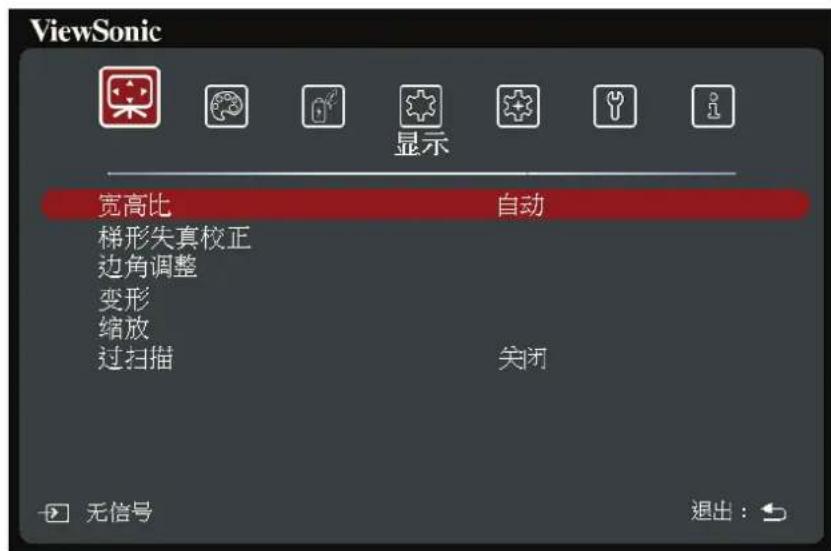

1. 按 MENU/菜单 按钮可显示屏显 (OSD) 菜单。

/ 选择显示菜单。然后按 ENTER/确定 或使用 / 可访问显示菜单。

3. 按 / 可选择菜单选项。然后按 ENTER/确定 可显示其子菜单，或按 /

部分子菜单选项可能有另一个子菜单。要进入具体的子菜单，按 ENTER/确定。使用 / 或 / 可调整/选择设置。40

适当调整图像大小以在水平宽度上与投影机的自然分辨率 相匹配。这适用于非 4:3 或 16:9 输入的图像，而您又想在 无需调整图像宽高比的情况下最大限度地使用屏幕。 4:3 调整图像比例，以 4:3 宽高比显示在屏幕中央。这最适合 4:3 的图像，例如电脑显示器、标清电视及 4:3 宽高比的 DVD 电影等，因为显示时不用再改变宽高比。 16:9 调整图像比例，以 16:9 宽高比显示在屏幕中央。这最适合 原来就是 16:9 的图像，例如高清电视等，因为它不用再改

16:10 调整图像比例，以 16:10 宽高比显示在屏幕中央。这最适合 已经是 16:10 的图像，因为它无需改变宽高比。 2.35:1 调整图像比例，以 2.35:1 宽高比显示在屏幕中央而无需更

21:9 调整图像比例，以 21:9 宽高比显示在屏幕中央而无需更改

图像以原始分辨率进行投影，尺寸调整为显示区域大小。 对于分辨率较低的输入信号，投影的图像将以原始大小显

调整梯形失真，梯形失真是指投影图像因投影角度而产生

您可以透过调整垂直/水平梯形失真，或是旋转图像来手动

调整所有侧面呈不规则矩形的图像形状和大小。41

该功能用于将图像投影到不平坦表面（如圆柱面、球面 等）屏幕上时对图像的几何变形进行配置。

梯形失真校正和边角调整在变形启用后无法使用。

此功能在选择变形 > 启用菜单中的打开和选择变形 > 控制方式菜单中的 OSD 后可用。

1. 使用 / / / 可将光标移动到要调整的点。

2. 按 ENTER/确定 可进入调整模式。

/ / / 可按 x 和 y 坐标移动该点。

4. 按 MENU/菜单 可退出调整模式。

5. 重复步骤 1 至 4 可对另一个点进行调整，直至您对投影

6. 按 EXIT/退出 可退出此功能。

在 0 至 5 之间调整过扫描率。 注： 只有在选择了复合视频或 HDMI 输入信号时才能使用此 功能。42 *支持变形功能的分辨率

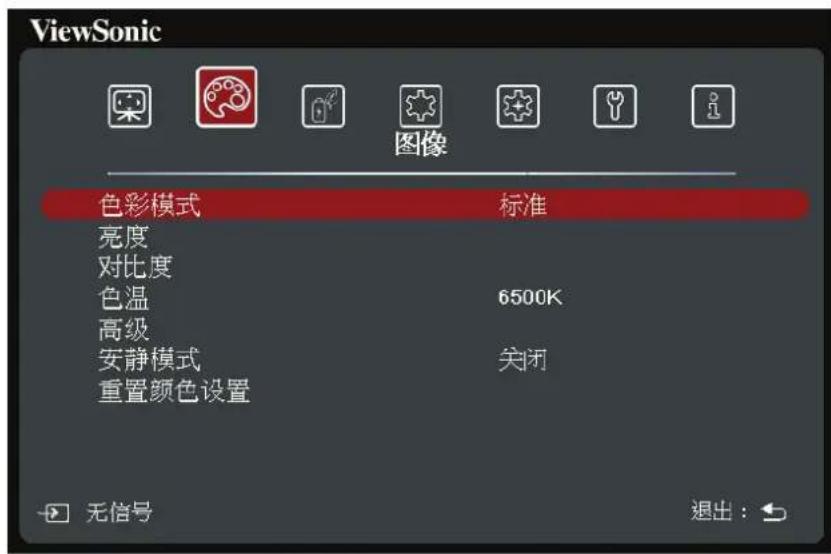

1. 按 MENU/菜单 按钮可显示屏显 (OSD) 菜单。

/ 选择图像菜单。然后按 ENTER/确定 或使用 / 可访问图像菜单。

3. 按 / 可选择菜单选项。然后按 ENTER/确定 可显示其子菜单，或按 /

部分子菜单选项可能有另一个子菜单。要进入具体的子菜单，按 ENTER/确定。使用 / 或 / 可调整/选择设置。44

最大化投影图像的亮度。此模式适用于需超强亮度的环 境，如在照明较强的室内使用投影机。

适用于在较暗（低光）的环境中播放彩色电影、数码相机 拍摄的视频片段或通过电脑播放的 DV，以获取最佳的观赏

用户 1/用户 2 恢复自定义设置。选择用户 1/用户 2 后，可根据所选的输 入信号源调整图像菜单下的部分子菜单。

设置值越高，图像越亮。 调整此选项，图像的黑色 区域仍显示为黑色，但深

有多种预设色温设置可用（9500K、8500K、7500K、 6500K、5500K）。可用设置可能根据个人偏好设置而有所

要设置自定义色温，您可进一步调整以下项目： 红色增益/绿色增益/蓝色增益 调节红、绿和蓝色的对比度。 红色偏移/绿色偏移/蓝色偏移 调节红、绿和蓝色的亮度。45

设置越低，色彩饱和度就越低。 如果设置值过高，该色彩 就会太强，显得不真实。

较高的值将使图像更清晰，而较低的值将使图像更加柔和。 Gamma Gamma 是指投影机灰度级的亮度水平。 Brilliantcolor 此功能利用色彩处理新算法和系统电平增强，在提高亮度 的同时，使投影图像更加逼真，颜色更加鲜明。 它能使 视频和自然风景中常见的中间色调的图像亮度增加 50% 以 上，从而投影出色彩逼真的图像。 如果希望获得该等品质 的图像，请选择适合您需要的等级。

只有在需要调节照明度的永久安装情况下，才需考虑使用 色彩管理，例如长台会议室、演讲厅或家庭影院。色彩 管理提供色彩微调功能，能更精确地再现色彩。先选择 原色，并在色调、饱和度和增益调整其范围/值。

将噪音最小化。适合在需要在超安静环境下观看的电影， 让您不受投影机噪音的干扰。选择此模式后，XPR 将关闭 （投影的图像将被自动切换到 1080p 分辨率）。

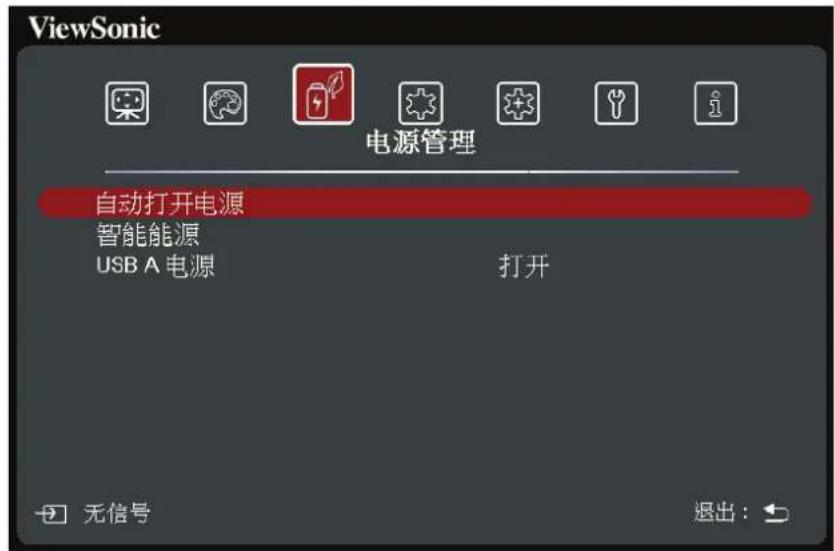

1. 按 MENU/菜单 按钮可显示屏显 (OSD) 菜单。

/ 选择电源管理菜单。然后按 ENTER/确定 或使用 / 可访问

3. 按 / 可选择菜单选项。然后按 ENTER/确定 可显示其子菜单，或按 /

部分子菜单选项可能有另一个子菜单。要进入具体的子菜单，按 ENTER/确定。使用 / 或 / 可调整/选择设置。47

选择 HDMI 可让投影机在 HDMI 信号通过HDMI 线输入后自

CEC 本投影机支持 CEC（消费电子控制）功能，通过 HDMI 连接 同步电源开/关操作。即如果一台同样支持 CEC 功能的设备 连接到投影机的 HDMI 输入端口，当投影机的电源关闭时， 所连接设备的电源也会自动关闭。当连接的设备电源打开 时，投影机的电源会自动打开。

• 为使 CEC 功能正常工作，请确认该设备通过 HDMI 线已 正确连接到投影机的 HDMI 输入端口，并且其 CEC 功能

• 根据连接的设备，CEC 功能可能无法使用。

投影机开机后，进入所选定的讯号源。当选择无效时，会 进入上次关机时的讯号。

让投影机在设定时间后，如未检测到任何输入信号源时自 动关机，避免对光源使用寿命造成不必要的浪费。

让投影机在设定时间后自动关机，避免对光源使用寿命造

如果未检测到输入信号源，会将功耗降低。选择启用 后，投影机光源模式将在未检测到信号 5 分钟后更改为 超级环保+ 模式。此功能还有助于防止光源寿命任何不必要

USB A 电源 当打开时，USB Type A 端口可供电，控制方式将自动切换 到 RS-232。48

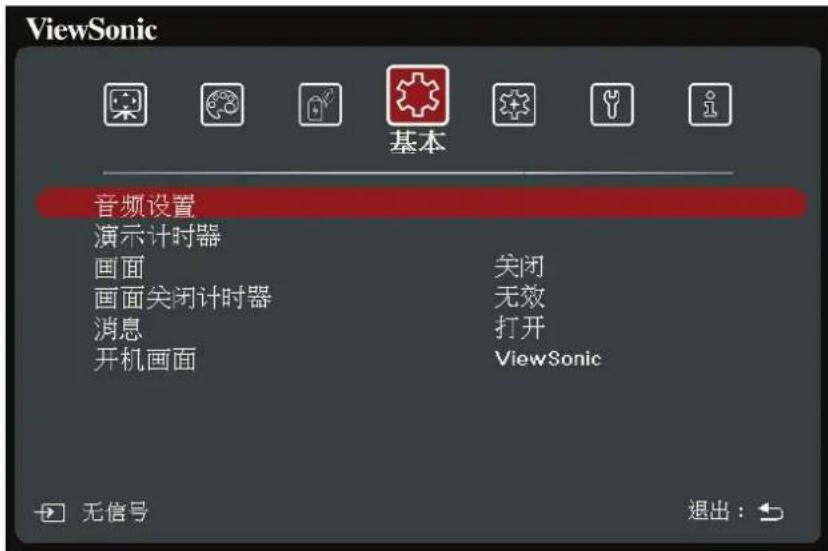

1. 按 MENU/菜单 按钮可显示屏显 (OSD) 菜单。

/ 选择基本菜单。然后按 ENTER/确定 或使用 / 可访问基本菜单。

3. 按 / 可选择菜单选项。然后按 ENTER/确定 可显示其子菜单，或按 /

部分子菜单选项可能有另一个子菜单。要进入具体的子菜单，按 ENTER/确定。使用 / 或 / 可调整/选择设置。49

调整投影机内置扬声器的音量或从音频输出插口输出的音

演示计时器可在屏幕上显示演示时间，有助于演示时更好

设置时间段。如果计时器已开启，重新设置计时器间隔 时，计时器将重新启动。

让您决定是否在以下时间段于屏幕上显示计时器。 永远显示：演示期间在屏幕上显示计时器。 1 分/2 分/3 分：最后 1/2/3 分钟屏幕上显示计时器。 永远不显示：演示期间隐藏计时器。

倒数：从预设时间减少到 0。 正数：从 0 增加到预设时间。

让您决定是否激活声音提示。启用后，在倒数/正数计时最 后 30 秒时将听到两声提示音，计时器结束时将听到三声提

选择开始计数可激活计时器。选择关闭可取消。

帮助调整图像大小和焦距，检查投影图像中的变形情况。

在空白屏幕中若一段时间内没有进行操作，可让投影机自 动返回图像。若要显示空白屏幕，按投影机上的 BLANK。 注： 请勿堵住投影镜头，因为这样会引起堵塞的物体受热和

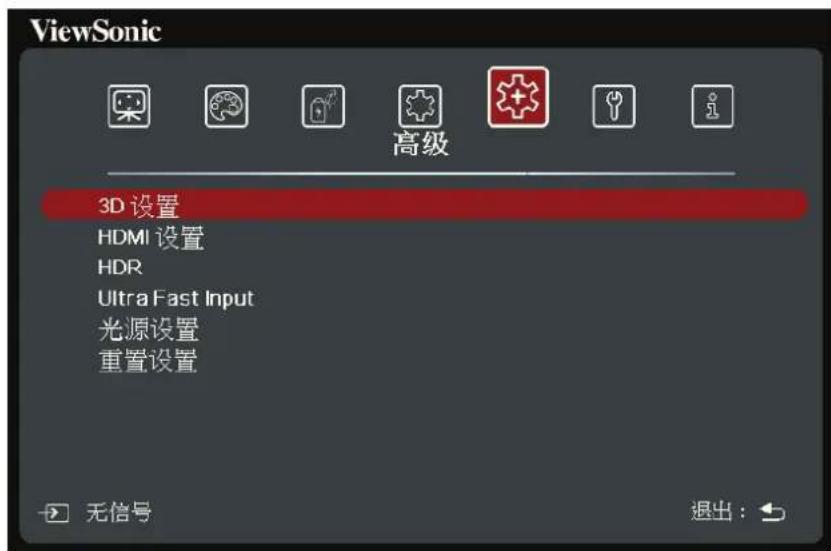

1. 按 MENU/菜单 按钮可显示屏显 (OSD) 菜单。

/ 选择高级菜单。然后按 ENTER/确定 或使用 / 可访问高级菜单。

3. 按 / 可选择菜单选项。然后按 ENTER/确定 可显示其子菜单，或按 /

部分子菜单选项可能有另一个子菜单。要进入具体的子菜单，按 ENTER/确定。使用 / 或 / 可调整/选择设置。51

3D 设置 本投影机具有 3D 功能，可对图像进行立体深度呈现，让您 身临其境地观赏 3D 电影、视频和体育赛事。需配戴 3D 眼 镜才可观赏 3D 图像。 3D 模式 默认设置为＂自动＂，当检测到 3D 内容后，投影机将自动 选择合适的 3D 格式。如果投影机无法识别 3D 格式，相关 3D 选项将会反灰无法设置，投影机支持的 3D 格式参考说 明书第 82 页 - 第 84 页。

• 色彩模式、 光源模式、 缩放和过扫描不能调整。 3D Sync Invert 如果图像的深度倒转，启用此功能可校正该问题。 HDMI 设置 HDMI 格式 根据所连接输出设备的色彩空间设置选择适合的色彩空

自动：将投影机设置为自动检测输入信号的色彩空间

RGB：将色彩空间设置为 RGB。 YUV：将色彩空间设置为 YUV。 HDMI 范围 根据所连接输出设备的色彩范围设置选择适合的 HDMI 色

自动：将投影机设置为自动检测输入信号的 HDMI 范

增强：将 HDMI 色彩范围设置为 0 - 255。 正常：将 HDMI 色彩范围设置为 16 - 235。 HDR HDR/HLG 投影机支持 HDR/HLG 成像源。它可自动检测信号源的动态 范围，并优化图像灰度和颜色设置，以在宽泛灯光条件下 再现内容。您还可选择 SDR。 EOTF 投影机可根据输入源自动调整图像的亮度。通常情况下， 建议使用默认设置“中”。如果投影图像的亮度较暗，请 使用“低”。设置渐变优先权时，请使用“高”。52

Ultra Fast Input Ultra Fast Input 功能可帮助您准确地传递命令而没有延迟， 让您在玩游戏时建立竞争优势，并提高整体投影机的游戏

以下设置在启用后将返回到工厂预设值：变形、 梯形失真校正、边角调整、数字镜头移动、缩放。 注： 只有在选择了4K（60Hz），1080p（60Hz, 120Hz, 144Hz, 192Hz, 200Hz, 240Hz）输入信号时才能使用此功能。

正常：提供全光源亮度。 Eco：降低光源功耗 30% 并降低亮度以延长光源使用

Dynamic Eco：根据内容的亮度水平，最多可降低 65%

超级环保+：降低光源功耗 60% 并降低亮度以延长光 源使用寿命和降低风扇噪音。 注： 为控制光源温度，当光源模式设置为超级环保+ 时，Eco 模式将在每 4 小时打开 10 分钟。 注： 当光源模式设置为超级环保+ 时，色彩模式和重置颜色设

安装新光源后，重置光源计时器。要更换光源，请联系有

光源使用时间：显示光源已经使用的时间。 等效光源使用时间：显示整体光源寿命。等效光源使 用时间的计算方法如下： 总（等效）光源使用小时数 = 3.34 x（在正常模式下 使用的小时数）+ 2 x（在 Eco 模式下使用的小时数）+

1.34 x（在 Dynamic Eco 模式下使用的小时数）+

1 x（在超级环保+ 模式下使用的小时数）

将所有设置恢复为出厂预设值。使用重置设置时，以下设 置仍将保留：缩放、梯形失真校正、边角调整、语言、 投影机位置、USB A 电源、高海拔模式、安全设置 、控制方式、波特率、变形、和 HDR 。53

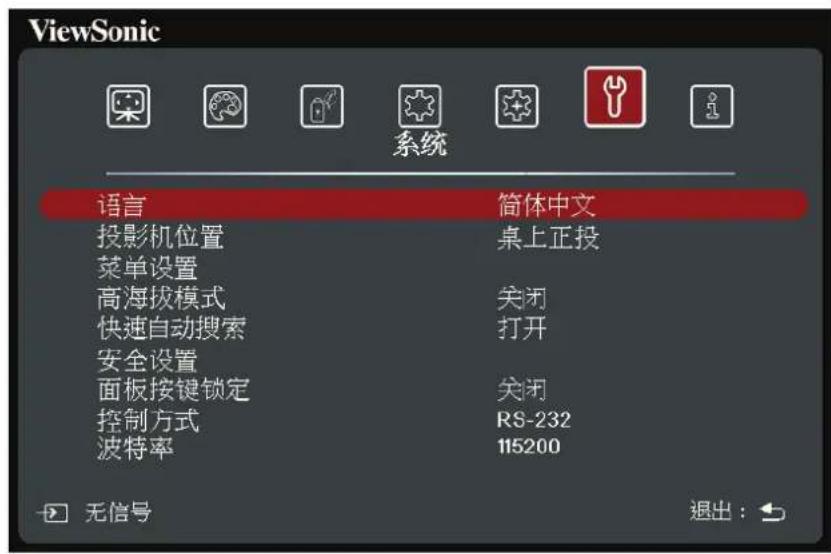

1. 按 MENU/菜单 按钮可显示屏显 (OSD) 菜单。

/ 选择系统菜单。然后按 ENTER/确定 或使用 / 可访问系统菜单。

3. 按 / 可选择菜单选项。然后按 ENTER/确定 可显示其子菜单，或按 /

部分子菜单选项可能有另一个子菜单。要进入具体的子菜单，按 ENTER/确定。使用 / 或 / 可调整/选择设置。54

设置最后一次互动后 OSD 菜单保持活动的时间。

当环境位于海拔 1,501 米至 3,000 米，环境温度在 0°C 至 30°C 之间时，我们建议您使用高海拔模式。

• 如果您的环境为 0 至 1500 米，且温度为 0°C 至 35°C 时，请勿使用高海拔模式。如果使用，则投影机会过

“高海拔模式”可能造成更大的工作噪音，因为 风扇速度会提高以改善冷却和性能。

让您选择首选控制端口：通过 RS-232 端口或 Service 端口。 当选择 Service，USB A 电源将自动切换到关闭。

选择与您的电脑相同的波特率，以便能使用合适的 RS-232 线缆连接投影机并通过 RS-232 控制投影机。55

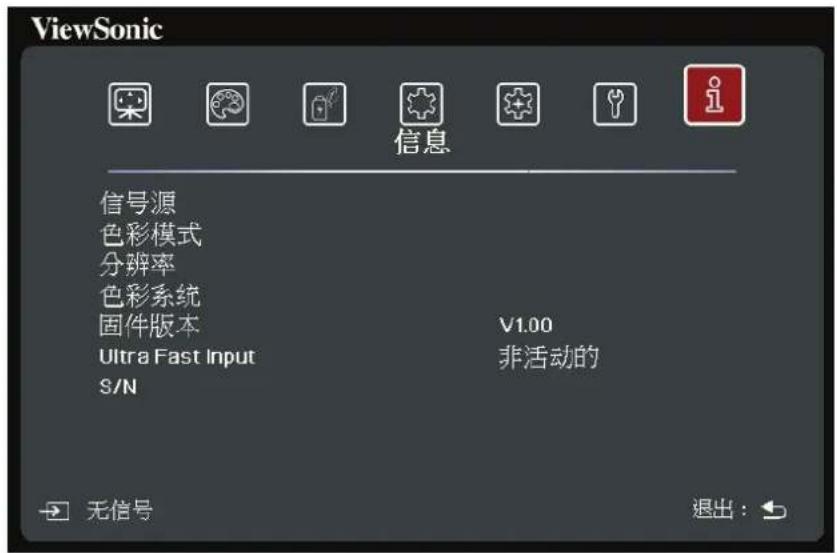

1. 按 MENU/菜单 按钮可显示屏显 (OSD) 菜单。

投影机 类型 DLP 灯泡 显示尺寸 60”~200” 投射比 1.127~1.46 （95”±3%@2.37 米） 1.50~1.65 （95”±3% @3.16

镜头 1.3x±2% 光学变焦 1.1x±2% 光学变焦 光源类型 UHP 203W E20.7i 显示系统 1-CHIP DMD 输入信号 HDMI f

输入电压 AC 100-240V、50/60 Hz（自动切换） 工作条件 温度 0°C 至 40°C（32°F 至 104°F） 湿度 10% 至 90%（无冷凝） 海拔 0°C 至 35°C 时 0 至 1500 米 0°C 至 30°C 时 1501 至 3000 米 贮存条件 温度 -20°C 至 60°C（无冷凝） 湿度 10% 至 90%（无冷凝） 海拔 0 至 12200 米、-20°C 至 30°C

（宽 x 高 x 厚） 312 x 108.37 x 221.8 毫米 (12.3” x 4.3” x 8.7”) 重量 实体 2.9 公斤（6.39 磅）

请仅使用来自 ViewSonic® 或授权来源的电源适配器。

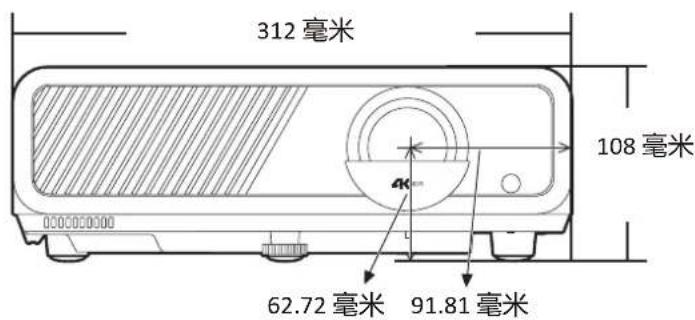

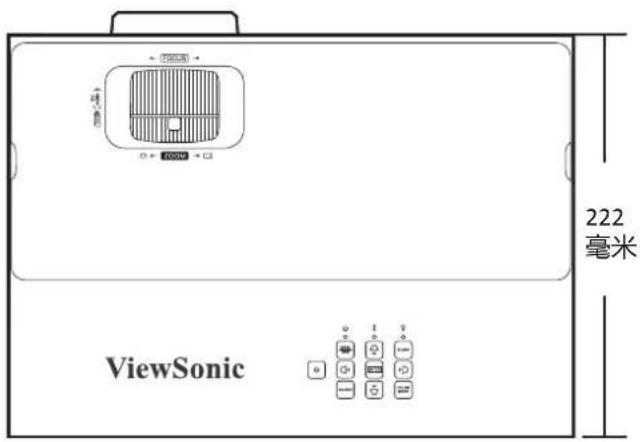

312 毫米（宽）x 108 毫米（高）x 222 毫米（厚）

• 对帧序列格式支持 50Hz 、60Hz 和 120Hz 信号。 HDMI 3D 信号 分辨率（点） 宽高比 刷新率 (Hz)

本章节将介绍您在使用本投影机中可能会遇到的部分常见问题。

投影机不开机 • 确认电源线正确连接到投影机和电源插座。

• 如果冷却过程未完成，请等待直到该过程完成，然后

• 如果上述操作仍未解决问题，请尝试另一个电源插 座，或用另一个电子设备连接到同一电源插座。 无图像 • 确认视频源线缆已正确连接，且视频源已打开。

• 如果输入信号源未自动选择，则选择用投影机或遥控 器上的 SOURCE 键选择正确的信号源。

遥控器失效 • 确认在遥控器和投影机之间没有障碍物；它们相互间 的距离在 8 米（26 英寸）之间。

• 电源可能没电，如需要请检查并更换。60 LED 指示灯

闪绿灯 关闭 关闭 待机模式 绿色 关闭 关闭 打开电源 绿色 关闭 关闭 正常工作 闪绿灯 关闭 关闭 正常关机冷却 红色 关闭 关闭 下载中 绿色 绿色 绿色 暖机关闭

闪绿灯 关闭 红色 第一个光源-亮起错误冷却 关闭 关闭 红色 正常操作中光源错误 绿色 关闭 红色 色轮启动失败

关闭 红色 关闭 风扇 1 错误（实际风扇速度超出所需速度）。 关闭 红色 红色 风扇 2 错误（实际风扇速度超出所需速度）。 关闭 红色 绿色 风扇 3 错误（实际风扇速度超出所需速度）。 关闭 红色 橙色 风扇 4 错误（实际风扇速度超出所需速度）。 闪红灯 红色 关闭 风扇 5 错误（实际风扇速度超出所需速度）。 闪红灯 闪红灯 关闭 风扇 6 错误（实际风扇速度超出所需速度）。 红色 红色 红色 热传感器 1 打开错误（远端二极管有开路状况）。 红色 红色 绿色 热传感器 2 打开错误（远端二极管有开路状况）。 绿色 红色 红色 热传感器 1 短路错误（远端二极管有开路状况）。 关闭 红色 绿色 热传感器 2 短路错误（远端二极管有开路状况）。 橙色 红色 红色 温度 1 错误（超出温度上限）。 橙色 红色 绿色 温度 2 错误（超出温度上限）。 关闭 绿色 红色 风扇 IC #1 I2C 连接错误。61

• 确认投影机关闭且电源线从电源插座上拔下。

• 请勿拆卸投影机的任何零件。如果需要更换投影机的任何零部件，请与 ViewSonic® 或经销商联系。

• 小心处理投影机，因为深色的投影机如果有破损，会比浅色投影机更明

• 如果镜头仍未清洁，用拭镜纸或湿软布沾些清洁剂轻轻擦拭镜头表面。

• 使用柔软、干燥、不起毛的布料擦去污垢或灰尘。

• 如果机壳仍未清洁，用干净、柔软、不起毛的布料沾少量的无氨、无醇、 非耐磨性清洁剂擦拭表面。

请勿使用蜡、酒精、苯、稀释剂或其它化学清洁剂。

如果您需要长期存储投影机，请按以下说明存储投影机：

• 请使用投影机原有的包装或同等物质包装投影机。

• ViewSonic® 不建议在镜头和机壳上使用任何氨基或醇基清洁剂。有报道称 部分化学清洁剂会损坏投影机的镜头和/或机壳。

• ViewSonic® 不承担因使用任何氨基或醇基清洁剂而导致的损坏。62

1. 本章节将让用户更好地了解投影机光源。

使用投影机时，将由内置的计时器自动计算光源使用的持续时间（以小时为单

2. 按 MENU/菜单 可打开 OSD 菜单并进入：高级 > 光源设置 >

3. 按 ENTER/确定，将显示光源使用时间信息页面。

要延长光源使用寿命，您可在 OSD 菜单中调整以下设置。

将投影机设置为正常以外的模式，可降低系统噪音，并延长光源使用寿命。

Eco 降低光源功耗 30% 并降低亮度和风扇噪音。 Dynamic Eco 根据内容的亮度水平，最多可降低 65% 的光源功耗。

降低光源功耗 60% 并降低亮度以延长光源使用寿命和降低风

要设置光源模式，请打开 OSD 菜单并进入：高级 > 光源设置 > 光源模式并按 / 可选择并按 ENTER/确定。

此功能让投影机在设定时间后没有检测到任何输入信号源时自动关机。 打开 OSD 菜单并进入： 电源管理 > 智能能源 > 自动关机

旧光源可能会造成投影机故障，在某些情况下，光源可能会爆裂。

建议关机并断开投影机与电源插座的连接，并联系有资格的维修人员来更换光 源。64

此部分介绍有关监管的所有相关要求和声明。已确认的相应应用程序应参考产 品上的铭牌和相关标志。 FCC 合规声明 此设备符合 FCC 规则第 15 部分的规定。其运行遵循下面两个条件：(1) 此设备 不得导致有害干扰；(2) 此设备必须承受任何接收到的干扰，包括可能导致异 常操作的干扰。经测试，本设备符合 FCC 规则第 15 部分对 B 类数字设备的限

这些限制旨在为居住区安装提供合理保护，以防止有害干扰。本设备会产生、 使用和辐射无线电频率能量，如果不按照指导说明进行安装和使用，可能会对 无线电通讯造成有害干扰。但是，不能保证在特定安装条件下不会产生干扰。 如果此设备确实对无线电或电视接收造成有害干扰（可通过关闭然后打开设备 电源来确定），希望用户尝试通过下面一项或多项措施来消除干扰：

• 将设备和接收器分别连接到不同的电路插座。

• 咨询经销商或专业无线电 / 电视技术人士以寻求帮助。 此发射器不得与任何其他天线或发射器放置在一起或协同运行。 经检测，本设备符合 FCC CFR Tile 47 Part 15 Subpart C 中指定的测量标准和程

请注意，任何未经权责机构明确批准的改动或修改，都可能使用户失去 操作此设备的权利。65 FCC 辐射曝露声明 此设备符合 FCC 为非受控环境制定的辐射曝露限制。最终用户必须遵循特定操 作说明，以满足 RF 暴露符合性要求。 此发射器不得与任何其他天线或发射器放置在一起或协同运行。安装和运行此 设备时，应确保发射器和您身体之间的距离不少于 20 厘米。 在专用或非专用发射器的用户手册或使用说明书中，应警示用户：若未经符合 性责任方的明确许可而进行任何变更或修改，会导致用户失去使用此设备的资

IC 警告声明 此设备符合加拿大工业部免许可 RSS 标准。其运行遵循下面两个条件：(1) 此 设备不得导致干扰；(2) 此设备必须承受任何干扰，包括可能导致设备异常操

对于美国 / 加拿大市场上推出的产品，只有 1~11 频道可以使用。不能选择其

• 特殊用途的冷阴极荧光灯和外部电极荧光灯（CCFL和EEFL），所使用的汞含 量不得超过（每个灯管）： 较短长度(< 500 mm)：每个灯管最多3.5 mg。 中等长度（> 500 mm且 < 1,500 mm）：每个灯管最多5 mg。 较长长度（> 1500 mm）：每个灯管最多13 mg。

• 荧光管中所含的铅不得超过其重量的0.2%。

• 铅在铝中作为合金成分，最高不超过0.4%（重量）。

• 铜合金中所含的铅，最高不超过4%（重量）。

• 高熔点温度型焊料（即铅合金，铅含量占重量的85%或以上）中的铅。

• 电子和电气元件的玻璃或陶瓷中的铅或者玻璃或陶瓷基混合物中的铅，电 容器的介电陶瓷除外，如压电陶瓷装置。68

有害物质限制声明（印度）。本产品符合“印度电子产品废弃物规定 2011”， 除规定日程 2 中的免除条款外，禁止铅、汞、六价铬、多溴化联苯或多溴联苯 醚的使用浓度超过 0.1%（重量），禁止镉的浓度超过 0.01%（重量）。 产品达到使用寿命后的产品处置 ViewSonic® 注重环境保护，致力于绿色工作和生活。感谢您参与 Smarter, Greener Computing。如需更多信息，请访问 ViewSonic® 网站。

版权所有 © ViewSonic® Corporation，2024。保留所有权利。 Macintosh 和 Power Macintosh 是 Apple Inc. 的注册商标。 Microsoft、Windows 和 Windows 标志是 Microsoft Corporation 在美国和其他国 家 / 地区的注册商标。 ViewSonic® 三只鸟标识是 ViewSonic® Corporation 的注册商标。 VESA 是 Video Electronics Standards Association 的注册商标。DPMS、DisplayPort 和 DDC 是 VESA 的商标。

ENERGY STAR® 是美国环境保护局 (EPA) 的注册商标。

作为 ENERGY STAR® 的合作伙伴，ViewSonic Corporation 确认此产品符合 ENERGY STAR® 的能效指导方针。

ViewSonic® Corporation 对于本资料中包含的技术或编辑错误或疏漏， 包括因提供本资料而导致的偶然或必然的损失以及本产品的性能或使用，不应

为了不断改进产品，ViewSonic® Corporation 保留变更本产品规格而无须另行 通知的权利。本文档中的信息如有变更，恕不另行通知。 未经 ViewSonic® Corporation 事先书面许可，不得出于任何目的以任何形式复 印、复制或传播本文档的任何部分。 PJB716K_HC4K159_UG_SCH_1a_2024061170

有关技术支持或产品服务，请参阅下表或联系经销商。

您需要提供产品序列号。 国家/地区 网站 国家/地区 网站

ViewSonic® 保证其产品在正常使用情况下在保修期内不存在材料和工艺上的缺 陷。如果产品在保修期内出现材料或工艺上的缺陷，ViewSonic® 将根据其判断 进行修理或用类似产品更换缺陷产品。更换用产品或部件可能包含改造或翻新

有限三 (3) 年一般保修： 享受下文列出的更为有限的一 (1) 年保修，北美和南美：自消费者首次购买之 日起，除灯泡外的所有部件享受三 (3) 年保修、提供三年 (3) 人工服务、原装 灯泡享受一 (1) 年保修。 其他地区或国家：有关保修信息，请咨询当地经销商或当地 ViewSonic® 办事处。 有限一 (1) 重度使用保修： 在重度使用设置下（投影机每日平均使用时间超过十四（14）小时），北美和 南美：自消费者首次购买之日起，除灯泡外的所有部件享受一 (1) 年保修、提 供一年 (1) 人工服务、原装灯泡享受九十 (90) 天保修；欧洲：自消费者首次购 买之日起，除灯泡外的所有部件享受一 (1) 年保修、提供一年 (1) 人工服务、 原装灯泡享受九十 (90) 天保修。其他地区或国家：有关保修信息，请咨询当 地经销商或当地 ViewSonic® 办事处。灯泡保修受条款和条件、验证和批准的 约束。仅适用于制造商安装的灯泡。所有单独购买的配件灯泡均保修 90 天。

因下列原因导致的损坏、磨损或工作不正常：

意外事件、使用不当、疏忽、火灾、水灾、闪电、或其他自然灾害，未 经授权变更产品，不遵循随产品提供的使用说明。

将产品用于非预期用途或不在正常条件下使用产品。

由未经 ViewSonic® 授权的人员进行修理或尝试修理。

使用不符合 ViewSonic 规定的耗材或部件。

有关如何获得保修服务的信息，请联系 ViewSonic® 客户支持（请参考“客 户支持”页面）。您需要提供产品的序列号。

要获取保修服务，您需要提供：(a) 注明日期的原始销售凭证、(b) 您的姓名、 (c) 您的地址、(d) 故障描述、以及 (e) 产品序列号。

将产品放在原始包装箱中，送到或运到（预付运费）ViewSonic® 授权服务中 心或 ViewSonic®。

如需其他信息或最近 ViewSonic® 服务中心的名称，请与 ViewSonic® 联系。

不提供超出此处所述范围的任何明示或隐含保修，包括针对适销性和特定目的 适用性的隐含保修。73

ViewSonic 的责任仅限于修理或更换产品的费用。ViewSonic® 对下列损失不应

由于本产品缺陷而导致的其他财产损失、由于不方便而导致的损失、使用本 产品的损失、时间损失、收益损失、商业机会丧失、信誉损失、干扰商业关 系、或其他商业损失，即使被告知这些损失的可能性也不例外。

本保修授予用户特定法律权利，各地相关部门所拥有的权利可能有所不同。 一些地方政府不允许对默示担保设定限制，并且 / 或不允许排除意外或间接损 坏，因此上述限制条件和排除条件可能并不适用。 美国和加拿大境外销售： 要获取在美国和加拿大境外销售的 ViewSonic® 产品的保修信息和服务，请联 系 ViewSonic® 或您当地的 ViewSonic® 经销商。 本产品在中国大陆地区（不包括香港、澳门和台湾）的保修期受保修卡条款和

对于欧洲和俄罗斯用户，请访问以下网址：http://www.viewsonic.com/eu/ 的 “支持 / 保修信息”下查看保修详情。 Projector Warranty Term Template In UG VSC_TEMP_2005
