用户手册 CNE135mm T2.2 L F CANON

等。取极说明書是必要之忘于此観にる上切保管て<

在使用本产品之前，请务必先仔细阅读本使用说明书。

请务必妥善保管好本书，以便日后能随时查阅。（保留备用）

请在充分理解内容的基础上，正确使用。

本章节及后续章节中的镜头插图中所描述的机型为CN-E24mmT1.5LF（英尺）。

镜头形状会因机型规格不同而稍有差异。

日本語版

请务必严格遵守产品以及使用说明书中记载的有关安全使用警告和注意事项。

符号的含义

警告

记载了有关错误使用操作将有可能导致死亡或重伤之危险的警告事项。为了能够确保安全使用，请务必严格遵守这些警告事项。

注意

记载了有关错误操作使用将有可能导致人体受伤之危险的注意事项。为能确保安全使用，请务必严格遵守这些注意事项。

须知

描述了涉及操作方面的注意事项或建议采纳事项。

关于操作使用

警告

1. 请勿通过镜头直视太阳或高亮度的光源，否则有可能造成眼睛受损。

注意

1. 请定期（大约每6个月～1年）检查安装部位是否松弛。安装部位松弛，脱落，有可能导致操作人员受伤。

须知

1. 温度发生急剧变化时，镜头会因其内部雾气模糊而暂时无法使用，请采取妥善的防雾措施，避免此类情况发生。

关于保管

须知

1. 如发现因雾气或小雨等而产生湿气时，应立即用干布擦拭水分，然后将其与干燥剂（尽量使用新的干燥剂）一起装入密封的塑料袋内，以便将其内部的湿气全部清除。

致顾客

1. 请注意，凡属于因顾客自己的错误操作而导致发生的故障，本公司将一概不承担任何责任。
   2.本公司有可能更改本产品的规格，产品结构，外观等，恕不事先逐一通知。
2. 凡属于修理，保养检查或进行本使用说明书中未记载的各项调整等时，请与维修服务代理店或直接与佳能公司联系咨询。
3. 请注意，凡属于顾客因自己的具体情况，未与本公司商洽而擅自改装后的产品，本公司将有可能不承接有关方面的修理。

进口商：

佳能（中国）有限公司

北京市东城区金宝街 89 号 金宝大厦 15 层

邮编 100005

电话：[phone]

传真：[phone]

本使用说明书的著作权归属于佳能公司所有。

未征得佳能公司书面同意的情况下，严禁擅自复印，复制或转载本使用说明书的全部或一部分内容。

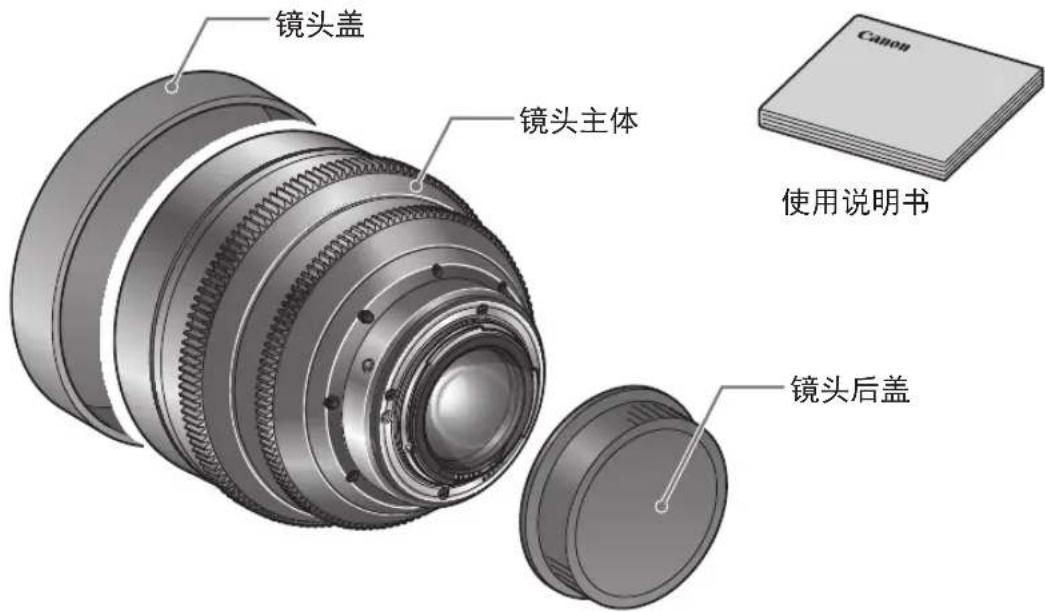

产品配置

镜头主体 1
镜头盖 1
镜头后盖 1
使用说明书 1

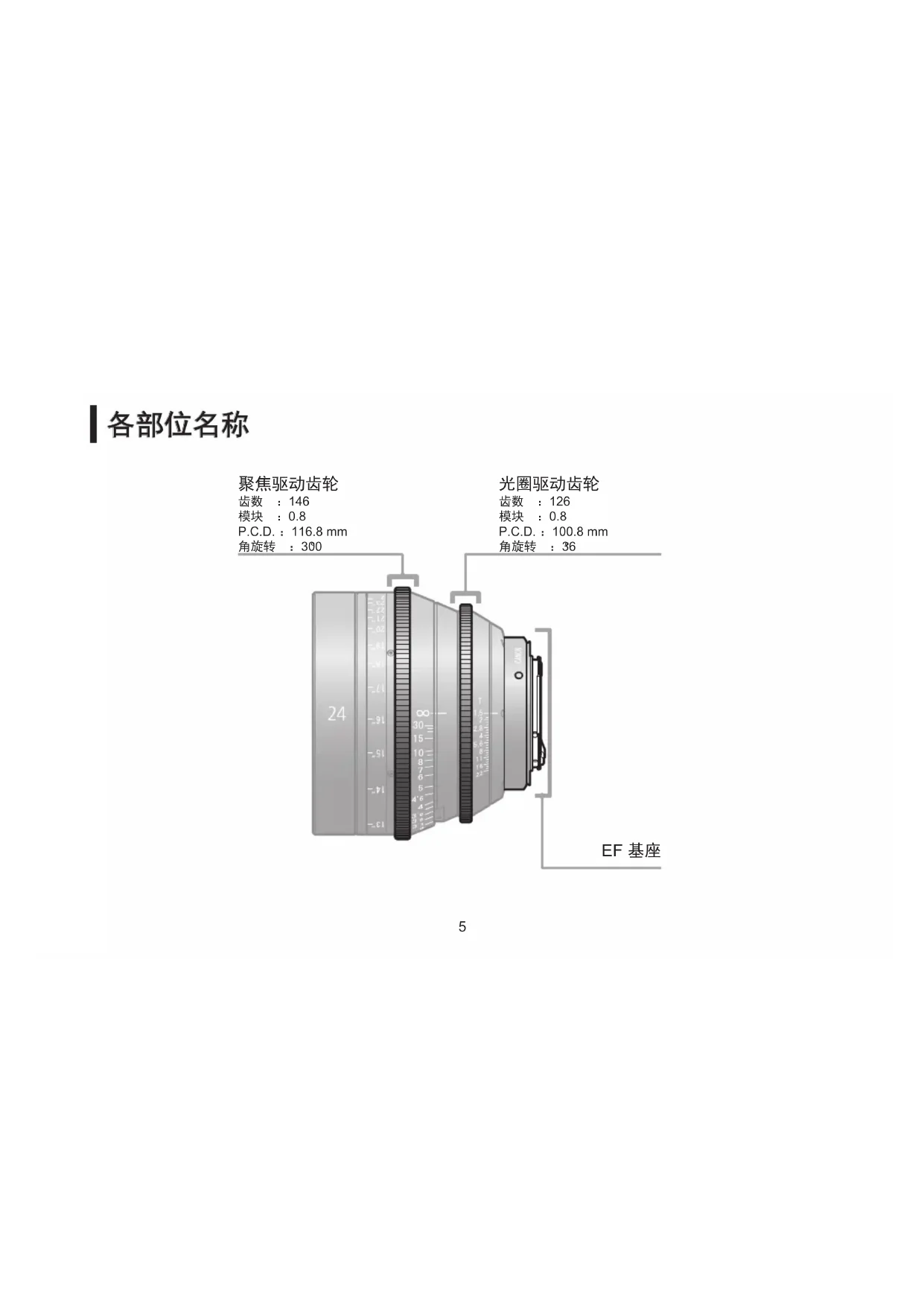

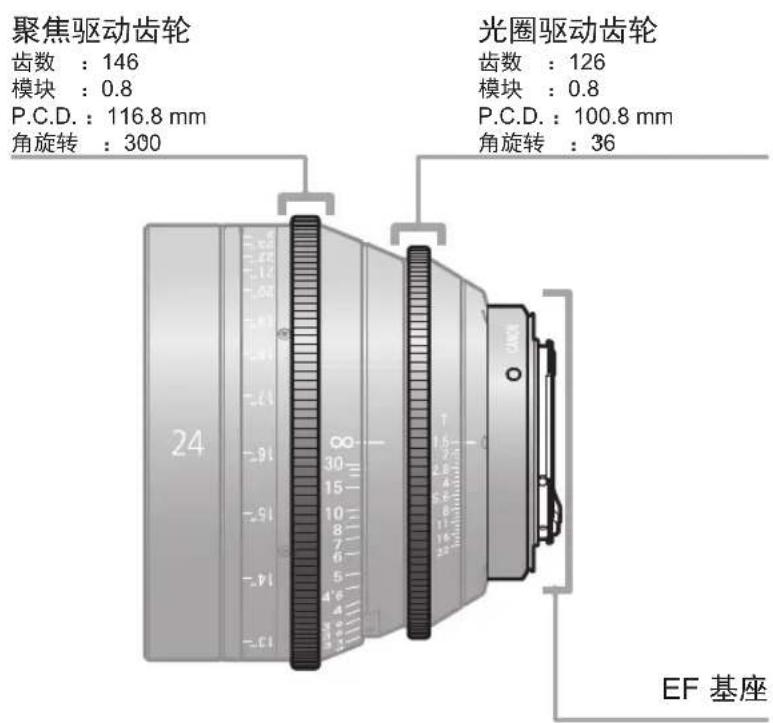

各部位名称

安装到摄像机、从摄像机卸下

有关安装和卸下镜头的详细说明，请参阅相机的使用手册。

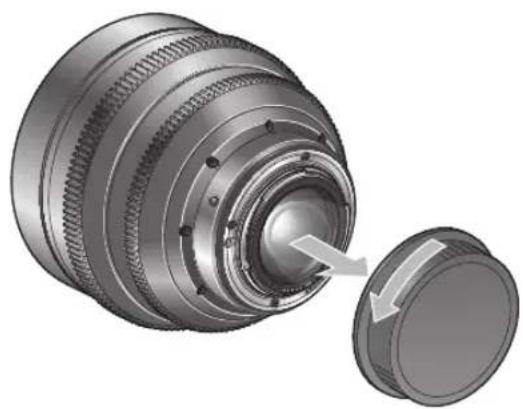

安装镜头

1

卸下镜头后盖。

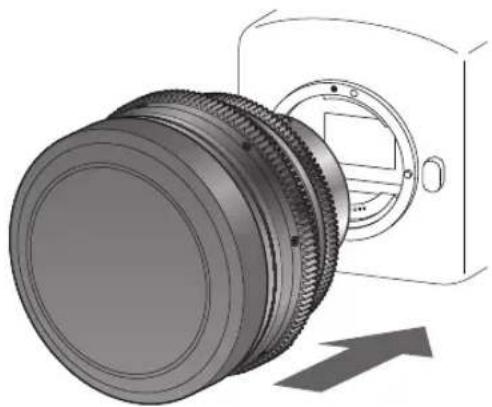

2

安装镜头。

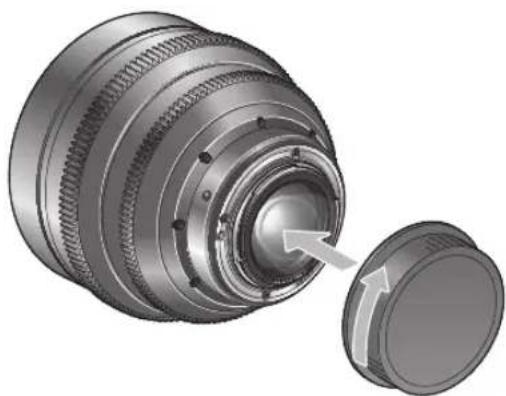

卸下镜头

1

卸下镜头。

2

为卸下的镜头安装镜头后盖。

须知

• 卸下镜头后，将镜头后端朝上放置，以避免划伤镜头表面和电子触点。
• 如果电子触点被弄脏，划伤或沾有指纹，可能会导致腐蚀或接触不良。相机和镜头就可能无法正常工作。
• 如果电子触点被弄脏或沾上指纹，请用柔软的布将其擦净。

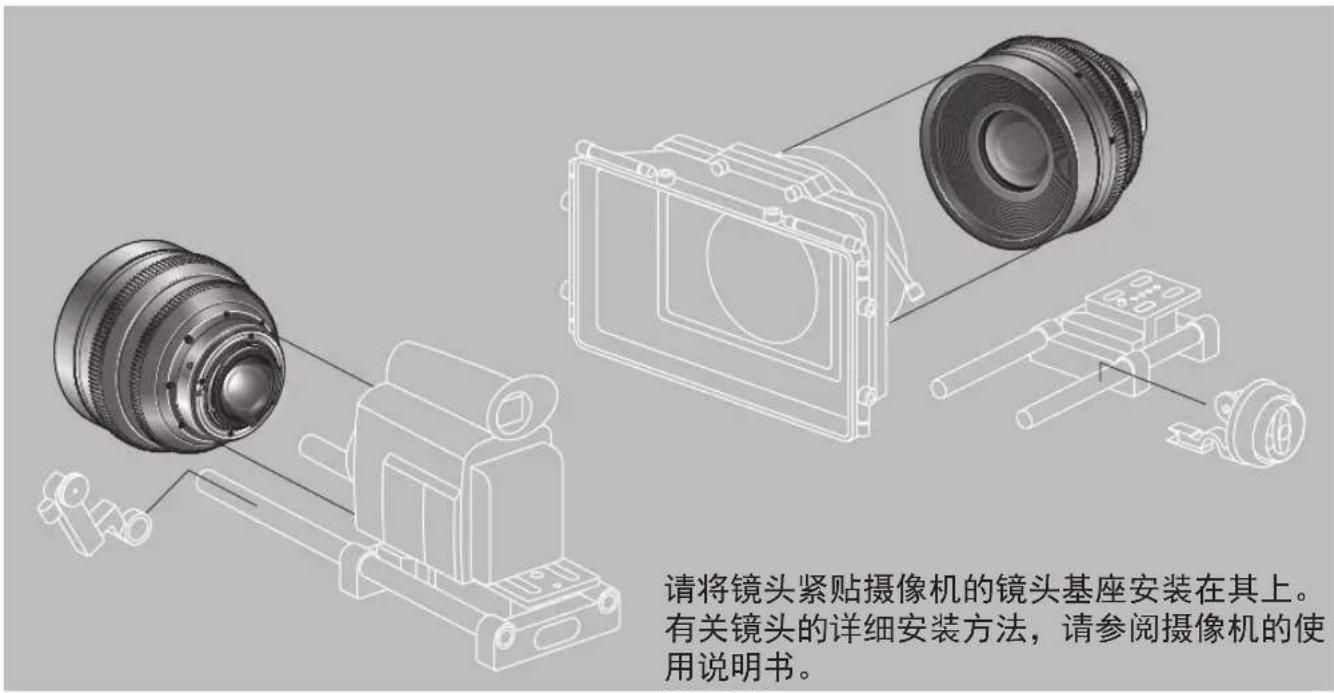

可以利用的附件

可以利用多种专业摄像机附件。请务必事先确认安装状态。

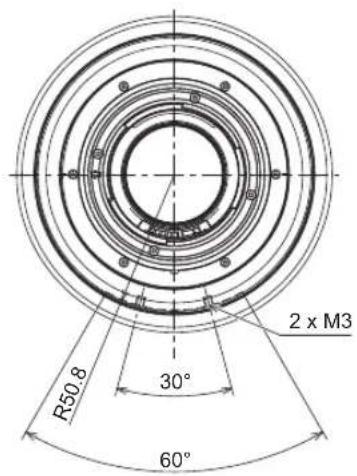

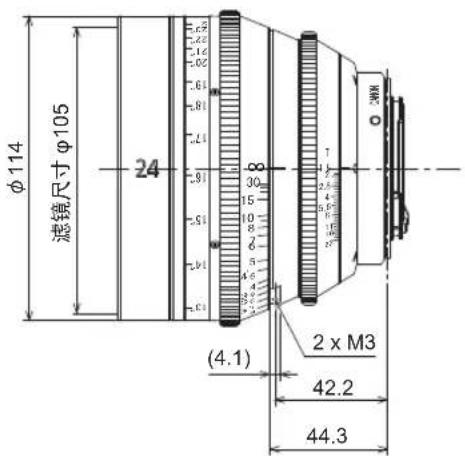

各部位尺寸

EF基座

直齿轮规格

	聚焦驱动齿轮 光圈驱动齿轮
齿数 146 126
模块 0.8 0.8
P.C.D. 116.8 mm 100.8 mm
角旋转 300 度 36 度

单位：mm

规格

		CN-E14mm	CN-E 24mm	CN-E 35mm	CN-E 50mm	CN-E 85mm	CN-E 135mm
镜头基座 佳能 EF
焦点距离 14 mm 24 mm		35 mm 50 mm 85	mm 135 mm
最大光圈系数 1:3.1 1:1.5		1:1.5 1:1.3 1:1.3	1:2.2
光圈叶片 11 片
覆盖范围	35mm 全尺寸成像圈/H×V(1.5:1)	Φ43.3 mm / 36.0 × 24.0 mm
成像角度(H/V)		104.3/81.2度	73.7/53.1度	54.4/37.8度	39.6/27度	23.9/16.1度	15.2/10.2度
覆盖范围	成像圈/H×V(1.78:1)	Φ28.2 mm / 24.6 × 13.8 mm
成像角度(H/V)		82.6/52.5度	54.3/32.1度	38.7/22.3度	27.6/15.7度	16.5/9.3度	10.4/5.9度
覆盖范围	成像圈/H×V(1.9:1)	Φ29.6mm / 26.2 x 13.8mm
成像角度(H/V) 86.2/52.5		57.3/32.1度	41.0/22.3度	29.4/15.7度	17.5/9.3度	11.1/5.9度
至近距离(自图像感应器)		0.2 m/8"	0.3 m/12"	0.3 m/12"	0.45 m/18"	0.95 m/3'2"	1 m/3'4"
至近拍摄范围	1.5:1	24.8 × 16.5 cm	28.8 × 19.2 cm	20.1 × 13.4 cm	24.9 × 16.6 cm	34.3 × 22.9 cm	21.1 × 14.1 cm
	1.78:1	16.9 × 9.5 cm	19.7 × 11.0 cm	13.7 × 7.7 cm	17.0 × 9.5 cm	23.4 × 13.1 cm	14.4 × 8.1 cm
	1.9:1	18.0 × 9.5 cm	21.0 × 11.0 cm	14.6 × 7.7 cm	18.1 × 9.5 cm	25.0 × 13.1 cm	15.4 × 8.1 cm
聚焦角旋转		300 度
直齿轮模块		0.8
前端直径		Φ114 mm
长度		94 mm	101.5 mm				115.6 mm
重量		约1.2kg	约1.2kg	约1.1kg	约1.1kg	约1.3kg	约1.4kg
操作方法		手动

• 可以利用多种专业摄像机附件。请务必事先确认安装状态。
• 本产品兼容具有 35mm 全尺寸的摄像机。安装在图像尺寸不同的摄像机上时，成像角度会发生变化。

参考信息

本镜头是用于拍摄电影的全手动镜头。

• EF 电影镜头以制作电影为主要目的而开发，具有电影用镜头常见的色彩平衡。与主要用于静态图像拍摄的 EF 镜头相比，再现偏暖色调的色彩（CCI 坐标系的 Yellow 方向），因此在搭配使用两种镜头时，请根据需要调整色彩平衡（修正白平衡等）。
• 对于开放光圈附近以及近距离的被摄体，一般景深较浅，合焦的范围非常狭窄。并且，焦距越长的镜头，这种倾向越明显。拍摄时，请利用取景器的放大模式等谨慎地确认合焦状况，进行充分的试拍摄后进行对焦操作。
• EF 电影镜头以制作电影为主要目的而开发，镜头的光圈环上显示有 T 值。然而，由于顾虑到与传统的 EF 镜头搭配使用，从镜头向摄像机传送的光圈信息使用 F 值，因此在摄像机侧会显示与镜头的光圈环上的显示不同的数值（F 值）。

部件名称	有毒有害物质或元素
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电气实装部分	x	○	○	○	○	○
金属部件	x	○	○	○	○	○
○:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。x:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。
FOR P.R.C. ONLY本标志适用于在中华人民共和国销售的电子信息产品、标志中央的数字代表产品的环保使用期限。

Appendix

External view . apx. 2

Index apx. 10

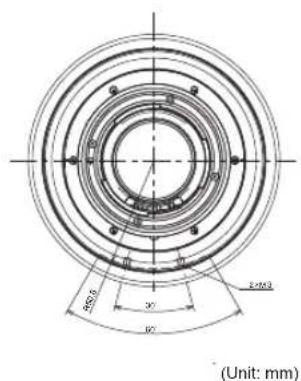

External view

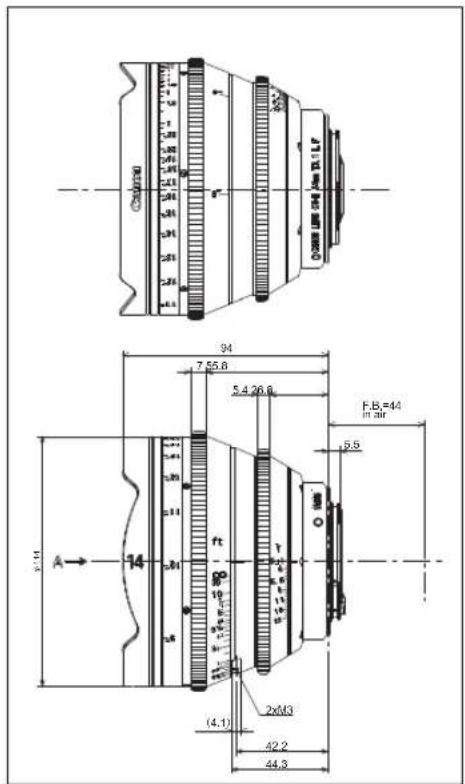

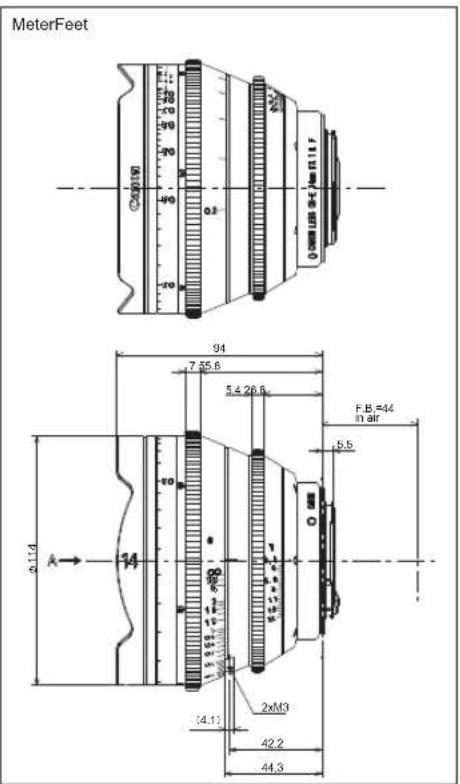

CN-E14mm T3.1 LF

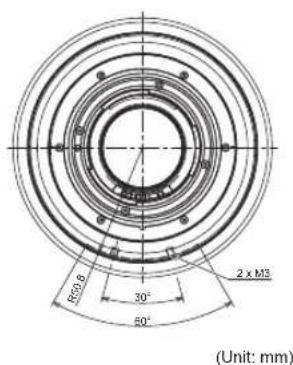

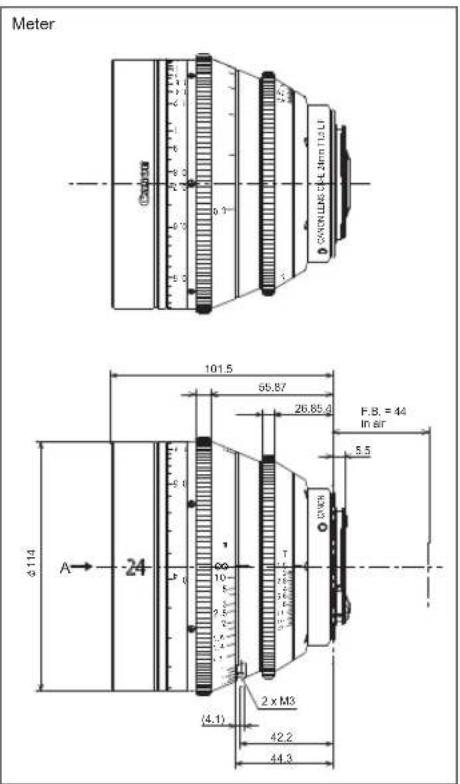

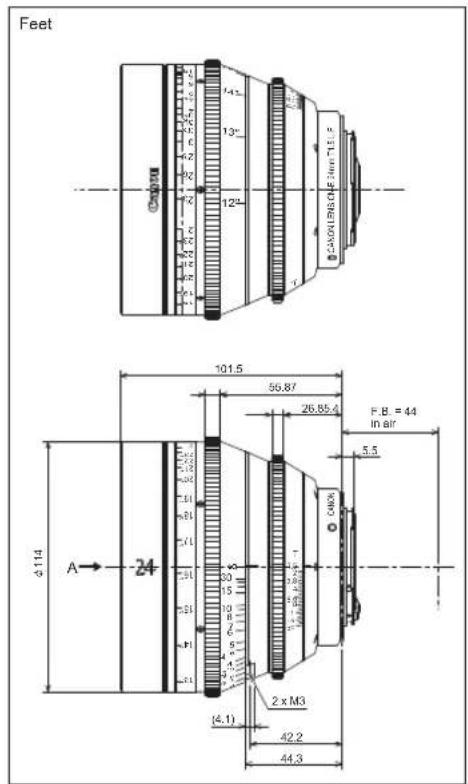

External view

CN-E24mm T1.5 LF

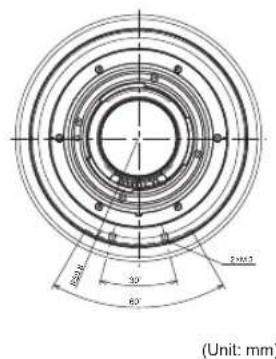

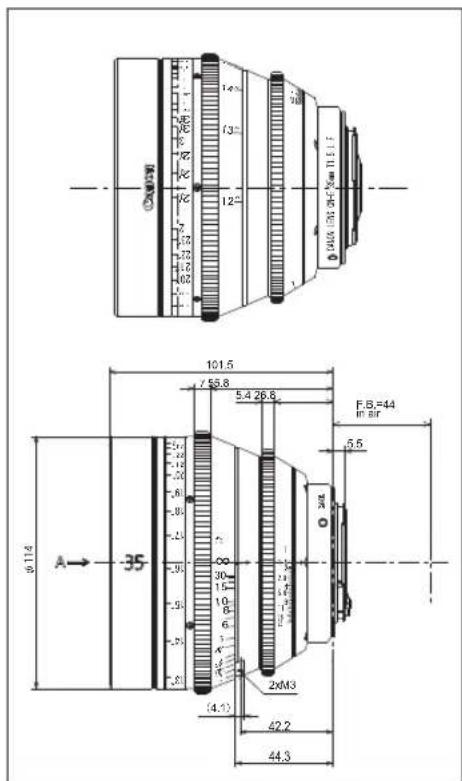

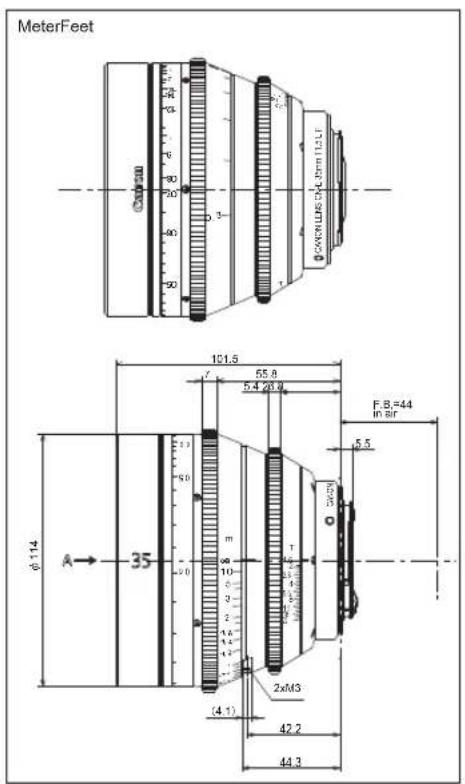

External view

CN-E35mm T1.5 LF

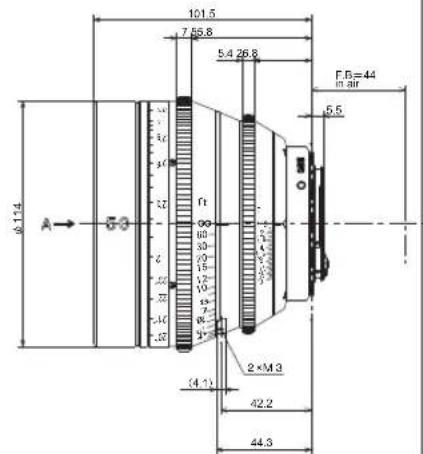

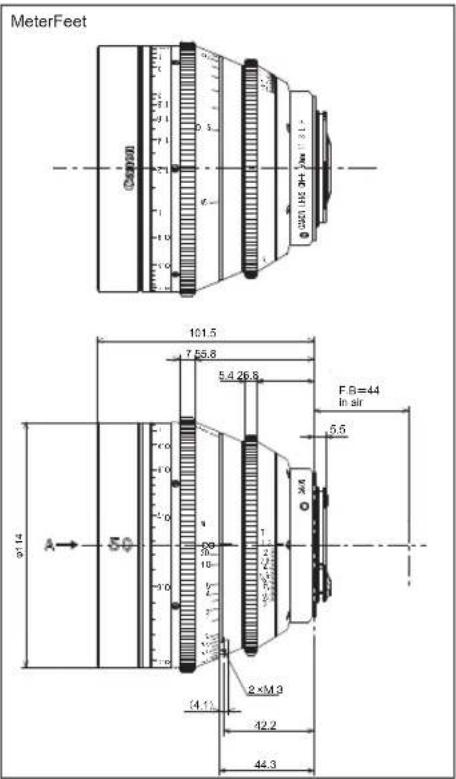

External view

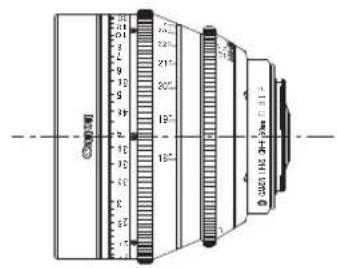

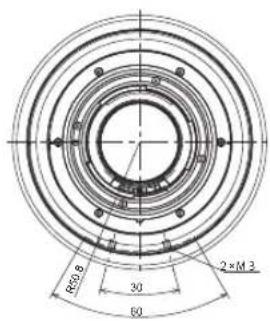

CN-E50mm T1.3 LF

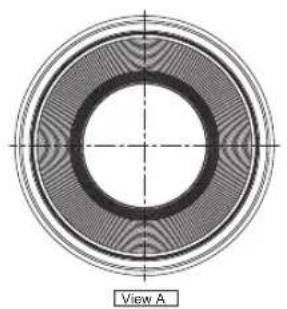

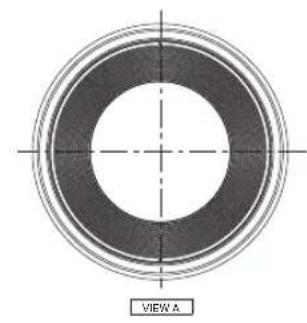

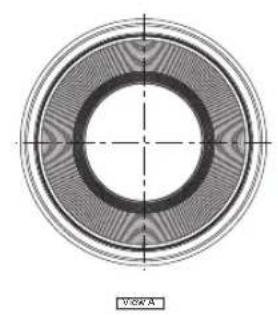

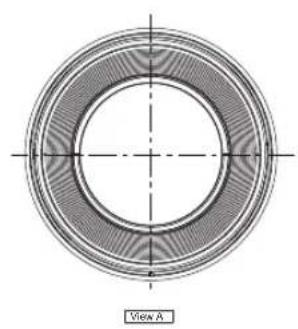

View A

(Unit: mm)

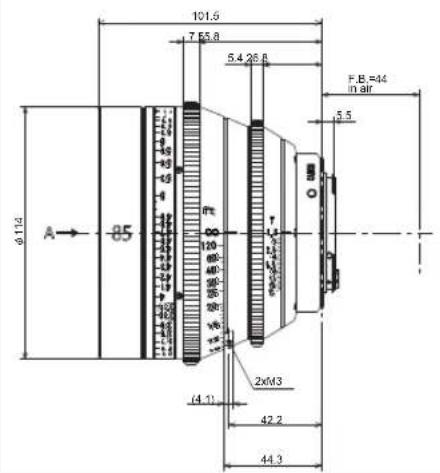

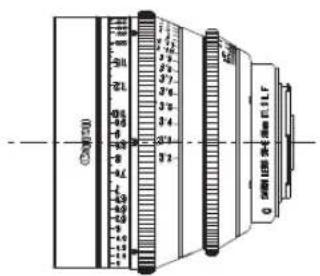

External view

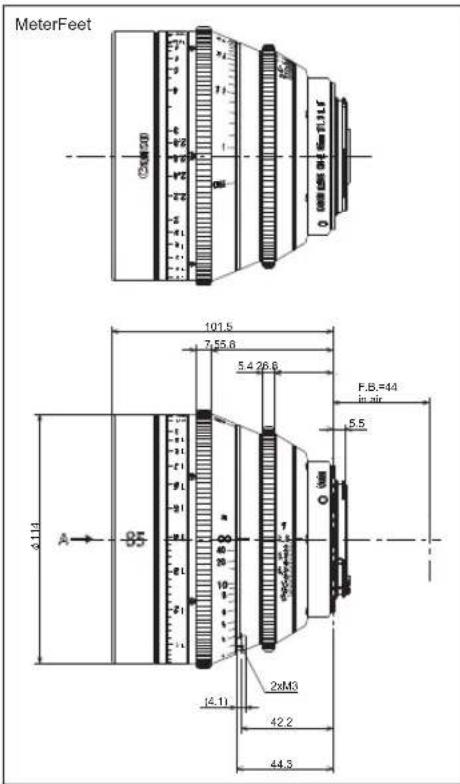

CN-E85mm T1.3 LF

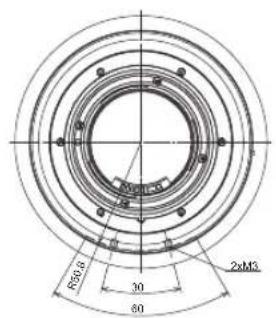

View A

(Unit: mm)

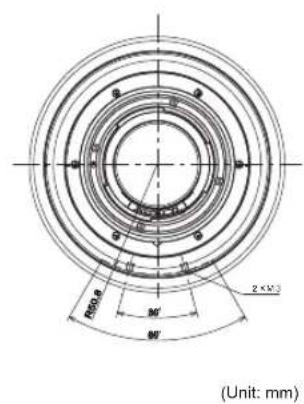

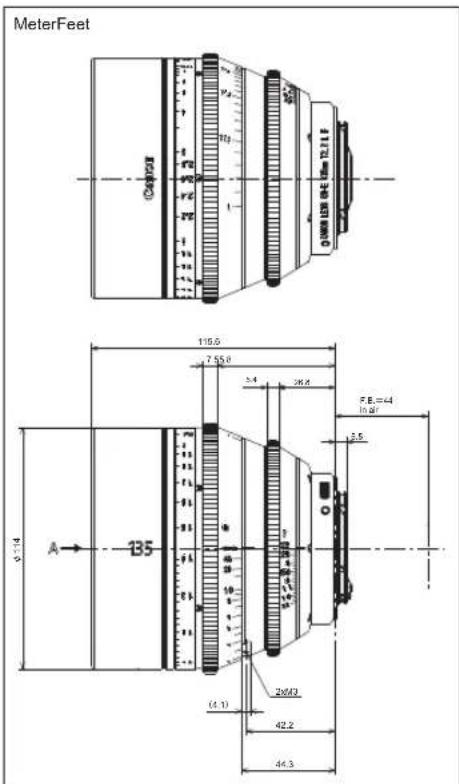

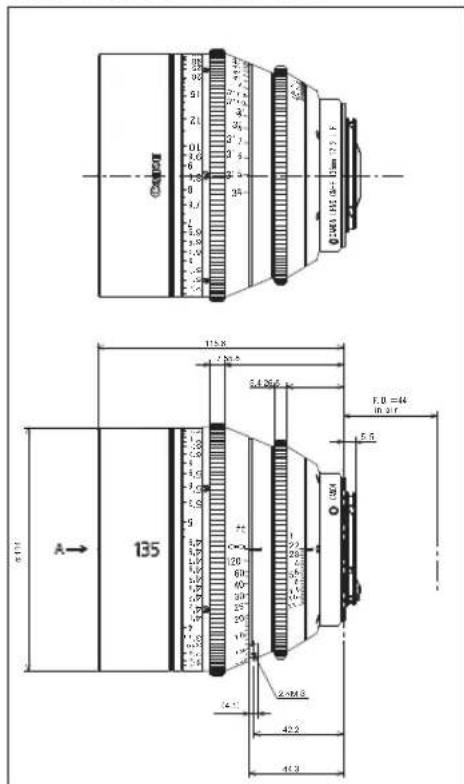

External view

CN-E135mm T2.2 LF

memo

memo

索引

亚利斯下拉伊普亚 5,9

① 9

10

M.O.D. 10

力MELAの取付、取外L 6

Index
