MS-2355TV/TW

安全措施 …… (3)

规格说明 …… (4)

注意事项 …… (5)

安装事宜 …… (6)

操作指南

外观结构图 …… (7)

控制板图 …… (7)

操作程序 …… (8)

电路图 …… (9)

线路示意图 …… (10)

维修资料

工具与测量仪器……(11)

微波泄漏测试……(11)

微波能量输出测量……(13)

拆卸与调试 …… (13)

联锁连续性测试 …… (17)

元件测试程序……(18)

故障检修 …… (21)

立体解析图 …… (24)

部品清单 …… (29)

阅读此维修手册, 使用正确的维修程序以确保持续的安全操作和采取措施来避免可能的微波能源的辐射。

A) 不要打开炉门或在炉门开着时进行操作
B) 在启动磁控管或其它产生微波的元件前对所有炉具进行下列安全检查，并进行必要的修理

(1)联锁(2)门是否关得正确(3)密封垫和密封表面（弧光，磨损或其它损坏）
(4) 铰链和插销的损坏或松动(5)坠地或使用不当造成的痕迹

C) 在产生微波的分隔空间中接通微波电源进行任何维修测试或检验之前查磁

控管、波导管或波导线，以及炉体内各接线、插头是否正确的匹配完整和连接

D)联锁监视器、门密封垫以及微波发射和传导系统的任何残次或安错的部件、都在微波炉送给客户前按本手册规定的程序修理，替换或调节
E) 微波炉售出前每一台微波炉都经过微波泄漏检测

注意

微波辐射

不要暴露于微波发生器或其它微波能量操作装置产生的辐射之中

项目说明
型号MS-235	5TV/TW
电源要求	220 AC 50Hz单相三线,其中一线接地
输入功率微波1050W
输出功率微波700W
微波频率2450MHz
磁控管2M213-09B
电容器0.86uf/2100V
外形尺寸483(W)×280(H)×378(D)
炉腔尺寸328(W)×200(H)×340(D)
净重约12kg
毛重约14kg
全部控制	定时旋钮火力旋钮高火......100%中火......70%低火......50%解冻......30%温火......10%

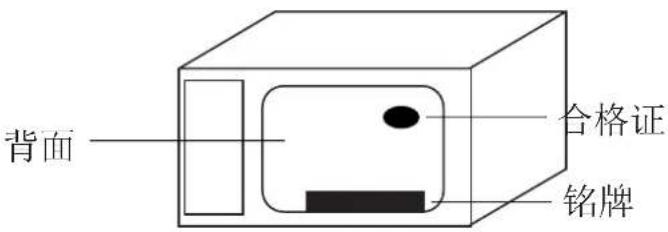

铭牌位置	铭牌贴在控制板侧面,产品合格证贴在炉体背面如图:
附件	使用说明书玻璃转盘旋转圈
此微波炉只适于家庭使用,不能用于商业。

不同于其它电器，微波炉是高电流的设备，尽管通常使用没有危险，但在维修中还应格外小心。

·电源线无接地措施时，请不要使
· 微波炉工作中不要碰任何炉内部件。
· 在接触任何部件前，必须从插座处电源插头。
· 在微波炉停止工3秒后内，高电压的电容量内仍留有电荷，当更换或检须将电容端短路以排除电荷。

压微谐辐射

维修人员不要暴露微波，因为一旦磁控管或其他产生微波的装置使用不当或连接不当，将会

产生微波辐射，所有的微波输入输出连接处府没有微波能源吸收负荷时，不要操作装置在装置产生微波时不要窥视波导式输出端子。

对微波炉的正确操作需要把磁控管集中于波导和炉腔外皮，除非正确安装，不要操作磁控管。

确保安装磁控管时，磁控管的密封圈 确的套在磁控管的圆帽上。

· 当靠近或更换磁控管时摘下您的手表。
- 不要空机工作。
- 不要破坏门的密封物或者炉腔的前屏。
- 不要把铁工具放在磁控管上。

不要往弹簧锁孔和联锁开关处放任何东西。

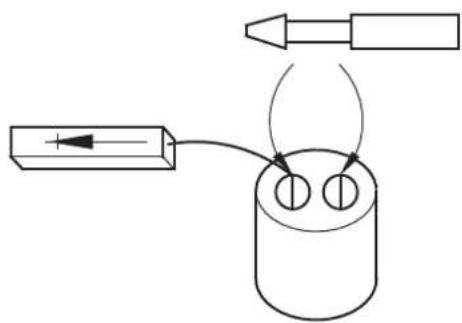

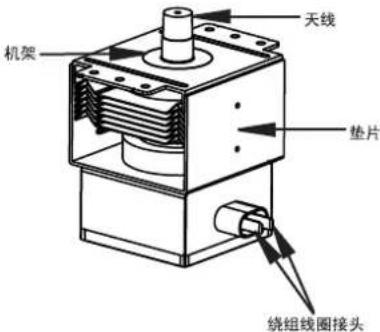

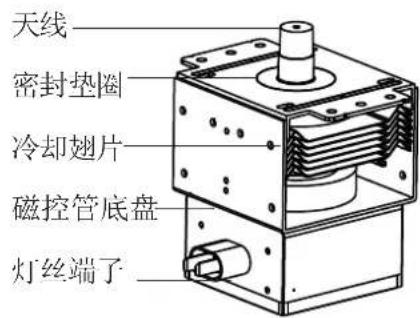

天线 密封垫圈 冷却翅片 磁控管底盘 灯丝端子

微波炉 只能由 专业维修人员 维修。

在你开始安装前，请全面认真阅读下述指南。

安装微波炉

1、腾空微波炉，用柔软湿布清洁内壁，检查是否有损坏，例如：炉门偏移，炉门周围损伤或插孔内外有凹痕
2、将微波炉置于足够支撑炉体及放在其内的食品和厨具的结实的柜台、桌子或厨架之上。（微波炉控制板一侧是较重一侧，小心轻放。）
3、不要堵塞排气孔和进气孔，排气孔和进气孔堵塞可导致微波炉损坏或烹调失败，确信微波炉各支脚置于可保证适当空气流通的位置
4、不要在任何热量和蒸气产生的地方安装微波炉，因为热和蒸气可能损坏机体的电子或机械部件。不要在表面炉体(conventional surface unit)旁边或传统壁炉之上安装微波炉。
5、使用微波炉环境应低于104华氏度（40摄氏度）。
6、微波炉应置于结实和平整的表面。

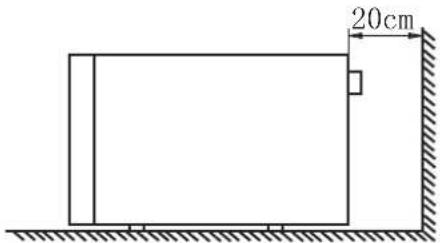

7、微波炉的安装应尽可能地远离电视，收音机，计算机等，以避免干扰。

20cm

接地指南

为人员安全，本装置应始终安全接地电流短路接减少了触电的危险，插头必须插入正确安装和接地的插座中

警告：警告

对地线的使用不当可能导致触电对地线的使用不当可能任何情况下也不要切掉或卸下电任何情况下也不要切掉源接头上的第三个接地线。源接头上的第三个接地线。

要点

本机电源线中电线的颜色可能与你所作用插座上标明接线点的颜色不符，请按如下规则接线。

★ 黄绿色线必须同插座上标明字母E或地标志，或黄绿色接线点相连。
★ 蓝色电线必须同插座上标明字母N或黑色接线点相连。
★ 褐色电线必须同插座上标明字母L或红色接线点相连。

电源线中电线颜色与如下规则相关电源线中电线颜色

黄绿色

蓝色

褐色

地线

中性线

火线

黄绿色

蓝色

褐色

地线

中性

火线

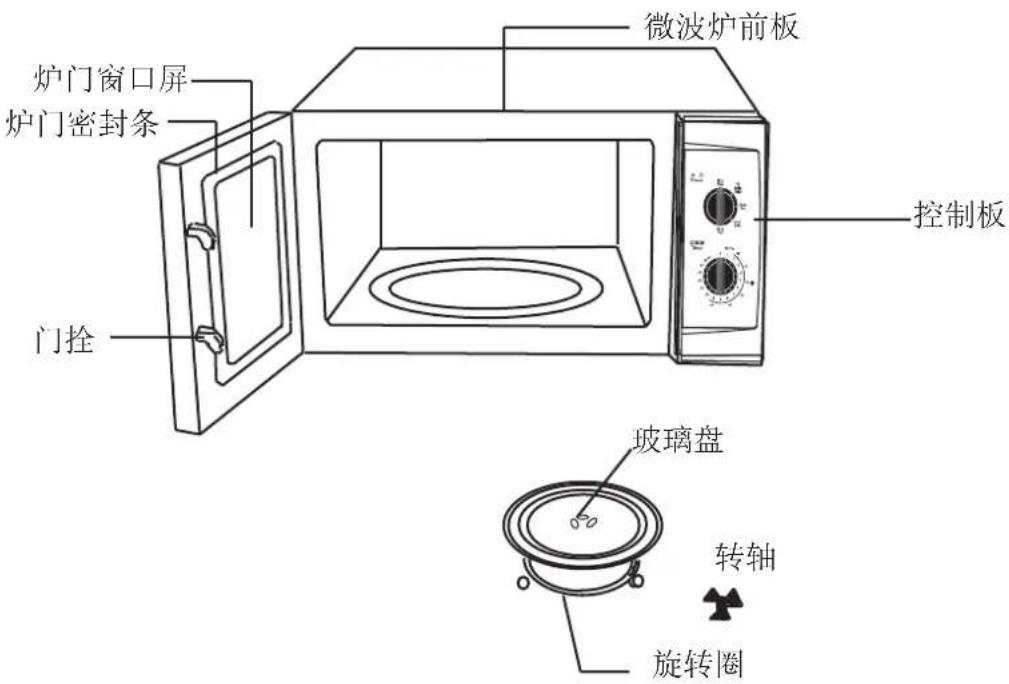

微波炉前板 炉门窗口屏 炉门密封条 门拴 控制板 玻璃盘 转轴 旋转圈

控制面板

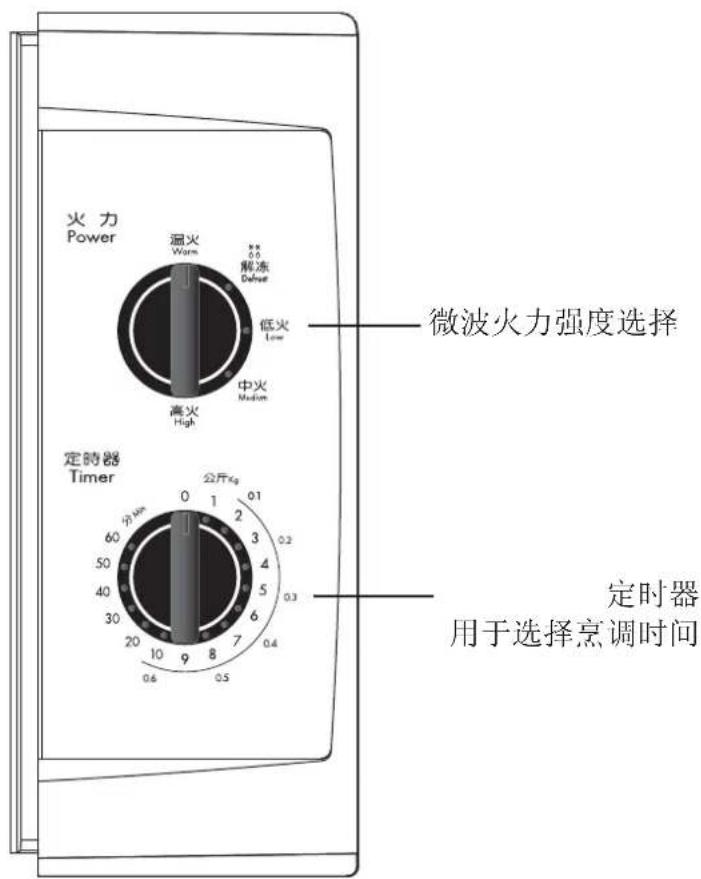

火力 Power 漏火 Warm kW 0.0 解除 Delset 低火 Low 中火 Medium 高火 High 微波火力强度选择 定时器 Timer 公斤kg 0.1 2 3 4 5 6 7 8 9 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 10 20 30 40 50 60 分Nm

本微波炉设计简单,操作容易,请如下小心操作:

1. 将食物放入适当的烹调器皿。打开炉门，把器皿置于炉中心的转盘上。

2. 关上炉门。

3. 选择烹调食物要求的微波强度值。您的选择相当于下列强度

WARM(温火):10%, DEFROST(解冻):30%, LOW(低):50%, MEDIUM(中火):70%,

HIGH(高火):100%

1. 旋转定时旋钮，设定烹调时间。

注:扭动定时旋钮,微波炉即开始运作。各数字代表分钟。为保证定时准确,最好将旋钮转至稍过所需的时间值,再往回旋转到应设定位置。

1. 当定时旋钮抵达OFF(停止)位置, 即发出信号声, 微波炉同时自动停止工作。

2. 打开炉门，将食物从炉中取出。

3. 如果要在定时旋钮到达零以前中止烹调，可打开炉门或将定时旋钮转至零。

注:在烹调过程中按压开门按钮,即可打开炉门。定时旋钮会不动,微波加热也中止。如果炉门重新关闭,烹调会恢复,直到完成全部设定的时间。烹调完毕,定时旋钮指向零。

操作检查

拆除本电器的包装后,请检验货运过程中新炉有无损伤,这点特别重要,因为损坏了的微波炉可能引致微波能量的泄漏。要确保微波炉内的所有包装物已全部清除。在拆卸包装以及微波炉不能正常工作时,都要检查其操作。

1、将电源插头插入接地的电插座中。

2、在炉内安放转盘。

3、放一杯水(室温的)在炉内的转盘上。

4、确实关闭炉门。

5、将微波强度选择旋钮转到HIGH(高火)位置。

6、将定时旋钮转到3-4分钟(注:炉内照明灯亮,微波炉开始工作)。

7、烹调时间完结，即发出信号声(注：炉灯熄灭，微波炉停止工作)。

8、如果微波炉工作正常，水会变热。

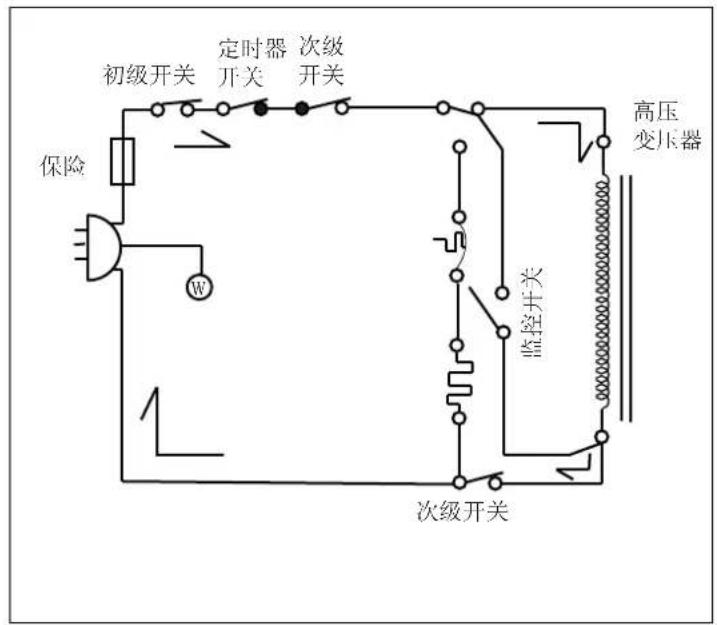

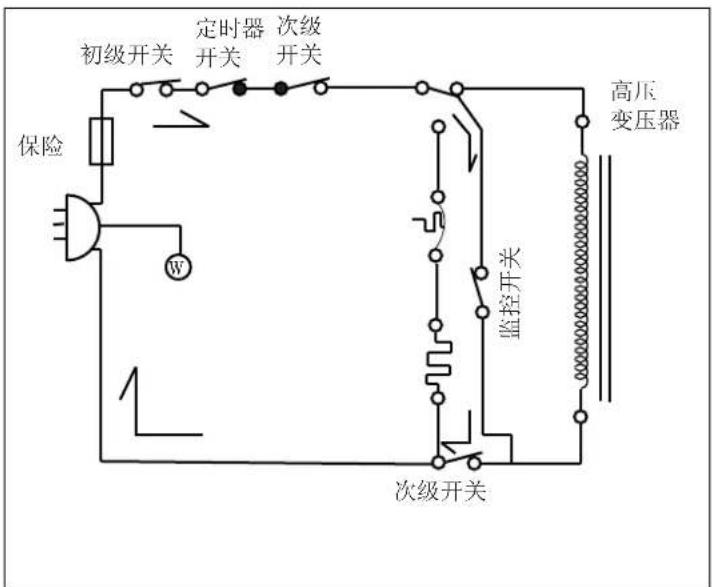

电路图

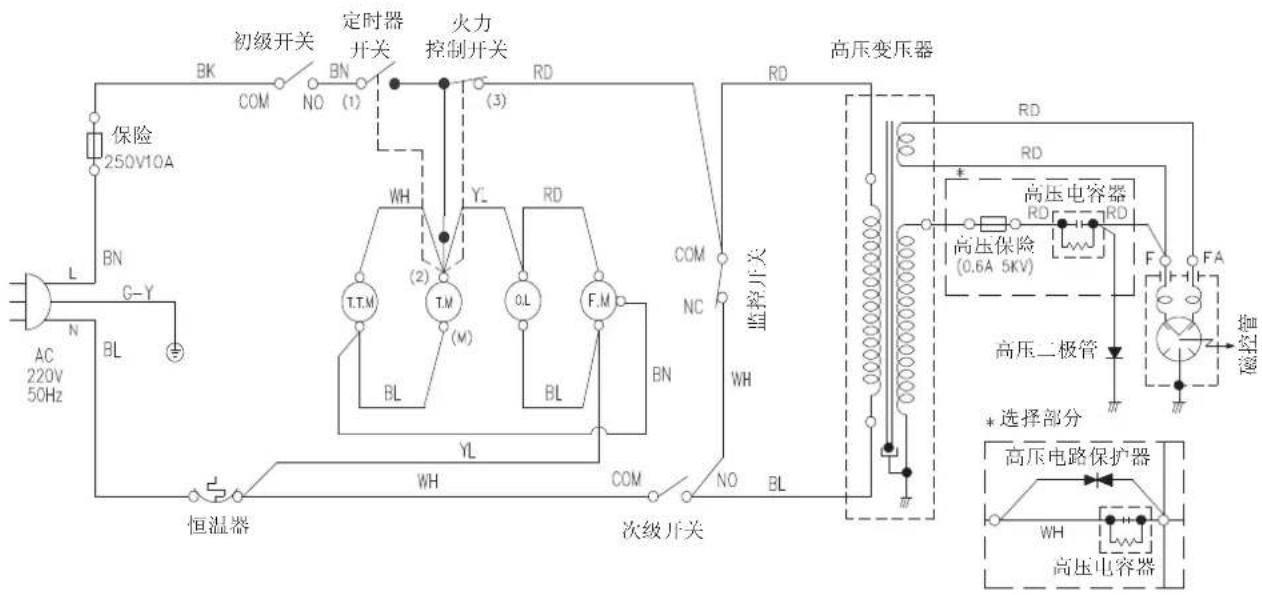

初级开关 定时器 开关 火力 控制开关 BK BN COM NO (1) RD (3) 保险 250V10A L N AC 220V 50Hz BL G-Y 恒温器 WH YL RD T.M M OL F.M BL BL WH YL COM NO BL 次级开关 监控开关 高压变压器 RD RD 高压电容器 HD(0.6A 5KV) 高压二极管 F FA 磁控管 *选择部分 高压电路保护器 WH 高压电容器

注意:炉门打开时定时器(T.M)关闭

T.M:定时器	BN = 棕色线	YL = 黄色线
O.L:炉灯	RD = 红色线	WH = 白色线
T.T.M:转盘电机	PK = 粉红色线	BK = 黑色线
F.M:风扇电机	BL = 蓝色线	G-Y = 黄绿色线

★ 注意: 非维修人员不得打开外壳!

重要安全启事：本结构图虚线部分含有特殊装置，对防护微波辐射，火灾及电危险至关重要。维修时，结构简图虚线部分的关键部件只能使用厂商指定的元件。

注:本结构简图基本结构、元件价值及一些局部连接取决于改进后的变动。

当炉门关闭时，一级开关开启，二级开关开启，监视器开关同主线相连（触接 COM 与 NO）。

加热火力水平与加热时间选定：

· 设置火力控制旋钮为高火力，将定时器开关置于开的位置（只要旋转定时器旋钮即可）。
· 次级开关闭合电路。
· 输入的交流电压通过火力控制开关不间断的提供给高压变压器。

初级开关 定时器 开关 次级 开关 保险 高压 变压器 监控开关 次级开关

·转盘旋转
· 通风扇发动机转动，通过空气流动冷却磁控装置。（空气由炉后盘吸气孔吸入）
· 空气还被导入炉中通过上板排出炉中蒸汽。 定时器开始旋转
·高压转换器缠绕线圈产生3.2伏交流电，此3.2伏用于磁控装置，通过两上防噪音扼流线圈加热磁控管线圈。

高压变压器的次级线圈产生大约 2100 伏交流电压，并由二极管作用和高压电容器充电而得到加强，随后，阴性直流电压作用于磁控管线圈。

加热期间炉门打开：

· 初级开关和次级开关全部打开, 切断高压变压器初级线圈电压, 停止微波振荡。
·定时器转盘和风扇电机停止。
· 炉门打开后。
· 炉门开启后，如果初级开关触点没能打开。由监控器触发造成的大电流冲击使保险丝断开，从而使磁控管停止振荡。

初级开关 定时器 次级 开关 保险 高压 变压器 监控开关 次级开关

为了持续的保护，只能用型号为326或65TS，额定电流10A的专用保险替换。

必需的工具 必需的测量仪器

通常用于电视维修的工具已能满足所必须如下所列：

·斜嘴钳
·。长嘴钳
·十字头改锥
扳手(5cm)
螺母板(5cm)
· 可调扳手
·电烙铁
·焊料
·聚氯乙烯绝缘带
砂布

· 检验器(直流、交流、欧安计)
· 微波泄漏仪

Holuday H1-1500, H1-1501

Narda 8100, 8200

· 英制刻度尺
· 600毫升不导电烧杯(玻璃或塑料制, 内径约8.5cm.)
·硼硅酸圆柱形玻璃杯

厚度:3mm

外径:约190mm

高度:约90mm

玻璃温度计:100℃或212F

微波泄漏测试

注意事项 检测微波能泄漏

如果维修前微波炉使用过，应先检查微波辐射，再进行微波炉维修。
任何合格微波炉被发现超过 5 mW/cm^2 的微波泄漏, 维修人员应通知生产者、进口商或装配工并免费为客户修理泄漏超标的机器, 并找出泄漏超常的原因, 维修人员应告知用户泄漏非正常时不要使用微波炉。
维修人员应检测所有表面及孔口是否有微波泄漏。
· 每一次维修后都要检测微波能泄漏。微波炉泄漏的微波辐射密度不应超过 4mW/cm^2 ，始终在安全地开始测量以确保操作人员免受泄漏微波辐射。一旦发生意外伤害联系生产厂。

注：在用户家的标准是 5 mW/cm^2 这里所述 4 mW/cm^2 系厂商自愿设定的在用户家的标准。

装备

· 微波检测计
·600毫升玻璃烧杯
·100℃温度计

将275±15ml，20±5℃水倒入600ml刻度烧杯中将烧杯置于转盘正中。
将能量泄漏监控器设定在2450MHz，遵循厂商推荐的测试步骤进行测试，以确保结果准确。
- 测量泄漏时，最大输出状态下，将探针离机体表面5cm或其以上处，垂直方向测试。
用电磁辐射监控器测量微波辐射,要使探针同被测试表面保持垂直。

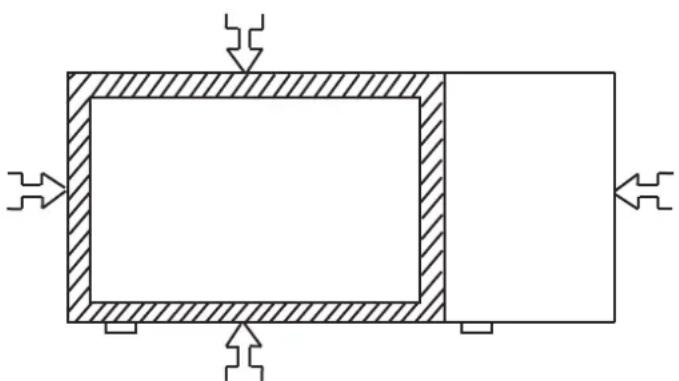

探针沿阴影区域移动

探针扫描速度：低于2.5厘米/秒

· 所有必要部件复位或调试后, 在外箱安装之前、测试微波能量泄漏, 将磁控管复位。 测量下列部件应格外小心（下图中阴影区域）。

-磁控管周围

-波导管

警告: 勿触动任何部位高压元件

·当所有部件，包括外壳，组装完毕后，测量炉门窗口、排气孔、进气孔附近微波能量泄漏。
· 微波能量泄漏不得超过下述数值：

注：外壳拆卸后测试，泄漏不超过 5 mW/cm^2 。整装完毕后，炉门微开状态下，泄漏不超过 2 mW/cm^2 。

测试注意事项

· 不要超出测量仪器满刻度偏差。
· 探针在阴影移动速度不快于1厘米/秒, 否则将读取错误结果。

· 手须持探针把手的紧握部分。 如果操作者的手位于把手和探针之间, 将读取错误读数。
· 当对门角处进行测试时, 使探针同表面保持垂直。如果探头同炉面保持水平, 这可能导致探针损坏。

测量后的记录保存及通知

· 任何微波能阻断装置调试和修理后, 记录测量数据将来参考, 将资料写入维修单。
· 微波能泄漏不超过 4mW/cm^2 ，确信所有元件安装良好，正常运作，以及本手册所列配件确已正常使用后。
· 至少每一年, 由厂商对电磁微波泄漏测试仪进行校正。

注:由于微波炉结构的图相似 故本手册中部分图为通用 示意图

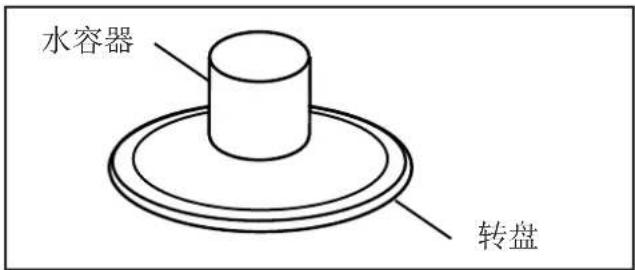

· 微波能量输出测量是在额定电压下，使用最大微波火力内置 (1000±5) g饮用水条件下进行的

· 装水杯是圆柱形硼硅酸玻璃杯，最大厚度为3mm，外径约190mm

- 测试开始前，微波炉和玻璃杯处于环境温度

· 水初始温度(T1)是(10±2)度，在水注入杯中之前迅速测量，水全部注入杯中，将水杯迅速置于转盘正中最低为止，启动开关至最大。

· 测量水温升高， (10±2) K所需时间T，T是时间，单位秒；T是水温的升高。由于起始和最终的水温是设定的，因此最终水温和环境温度的最大温差是5K。

· 微波能量输出量P，单位瓦特(watts)按下列

公式计算：

$$ \mathrm{P} = \frac {4 1 8 7 \times \triangle \mathrm{T}}{\mathrm{T}} $$

在微波发生器工作状态下测量，磁控管线圈加热时间不包括在内。（约3秒）

· 在测量最终水温之前，搅动杯中水，使整杯水温度相同。
· 搅动器具及测量仪器设定以最大限度减少热量的增加和损失。

水容器 转盘

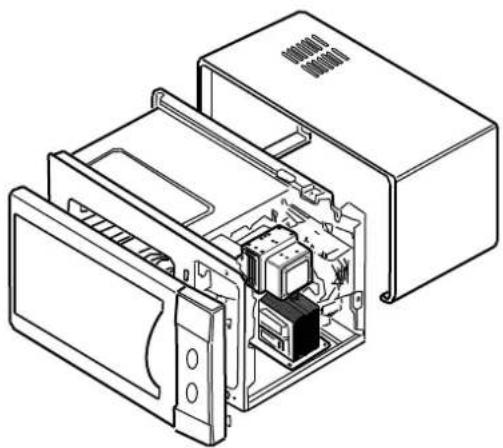

拆卸与调试

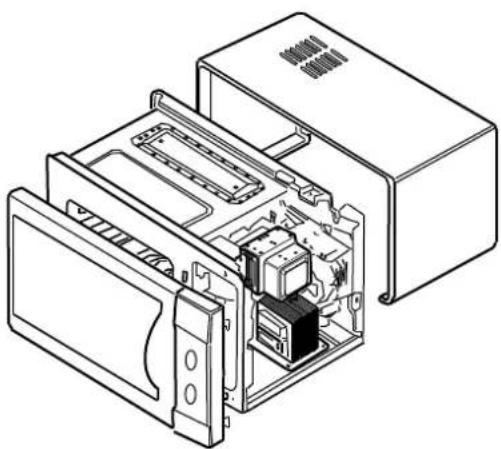

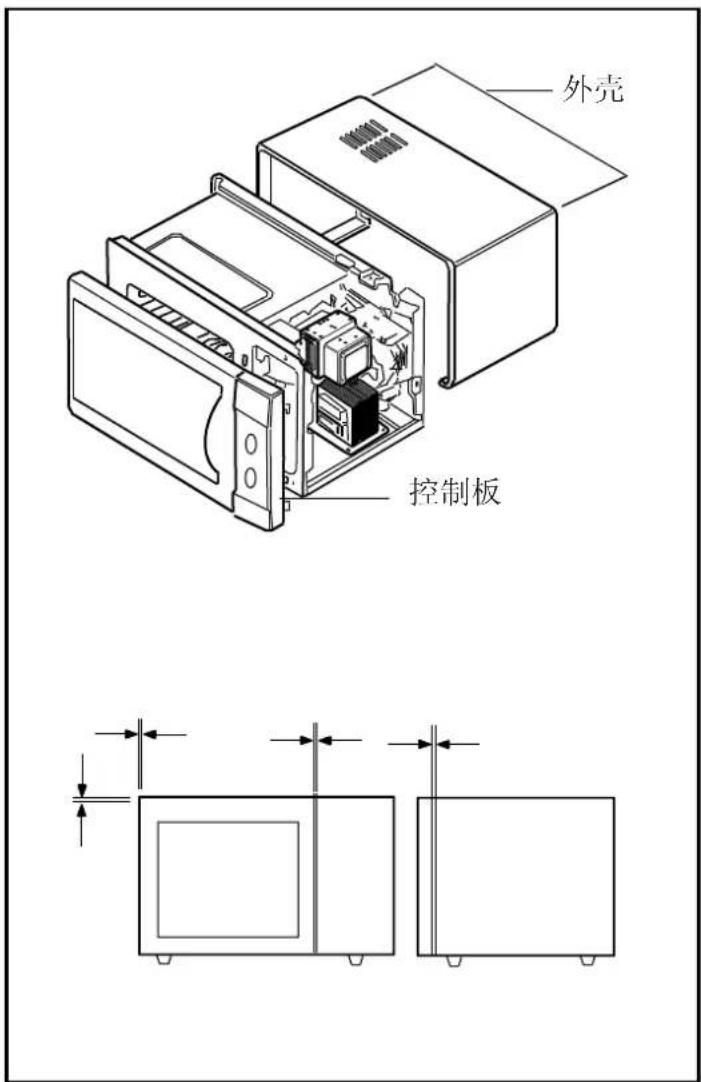

A. 外壳拆卸

1) 将电源线从电源插座上拔掉。
2）拧掉侧面及后部螺丝，外壳外移至卸下。

B. 电源线

1) 拆卸外壳
2）将电源线的火线和零线端子分别从保险板、恒温器插头拔下，拧下地线的螺丝钉。

C. 控制板装置

1) 断开导线与定时器的连接。
2）上举控制板，让它从炉体挂钩中脱开。

注：1、炉门重新安装后，检查处级开关，监控器开关和二级开关是否正常工作。

2、炉门重新安装后，用检测器检测微波能泄漏，微波能量一定不大于 4mW/cm^2 限度（内装27mL水）。

注意：不要遗漏上、下门轴的间隔板。

外壳 控制板

E、高压变压器拆卸

1) 使高压电容器放电。

2）将接于磁控管、高压变压器和电容器上的电线断开。

3) 将固定高压变压器在炉体上的螺丝卸掉。

F、通风扇装置拆卸

1) 使高压电容器放电。

2) 将接干通风扇的电线断开。

3) 将中容器支座上的螺丝拆掉。

4) 将固定吸气装置上的两个螺丝拆掉。

5）将固定通风扇于吸气装置上的两个螺丝拆掉。

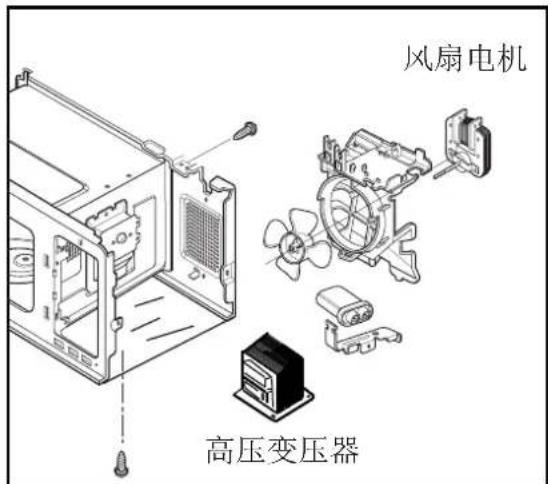

G、高压电容器与二极管的拆卸

1) 将高压电容器放电。

2) 将高压电容器的电线卸下。

3）将固定高压电容器支座和高压二极管接头的螺丝拆卸掉。

4) 卸下高压电容器支架与高压二极管。

风扇电机 高压变压器

H. 进气口装置和炉体照明装置的拆卸

1）将炉体照明装置的电线断开。
2）将磁控管上的安装螺丝拆掉。
3）用长嘴钳扳下进气口装置的凸缘前方。
4）放置炉体照明装置并提起。

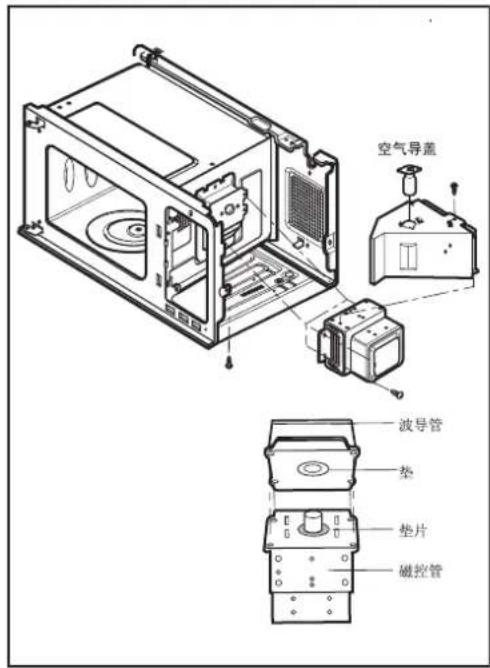

1. 磁控管的拆卸

1）将接于高压变压器的高压电容器的电线断开。
2）小心拆掉固定磁控管和波导管的安装螺丝。
3）拆卸磁控管直至管体完全脱离波导管。

注：1. 拆卸磁控管时，应确保它的圆盖不与周围元件碰撞、否则可能导致损坏。

1. 重新安装磁控管时，务必把磁控管垫片安装在正确位置务必使其正常工作。
2. 磁控管重新安装后，用检测计检查磁控管周围的微波泄漏。用 275 毫升的水微波能泄漏必须低于 5 mW/cm^2 的限度。确认磁控管垫片与磁控管紧密相联防止微波泄漏，拧紧安装螺丝，确保波导管与磁控管之间没有空隙。

空气导盖 波导管 垫 垫片 磁控管

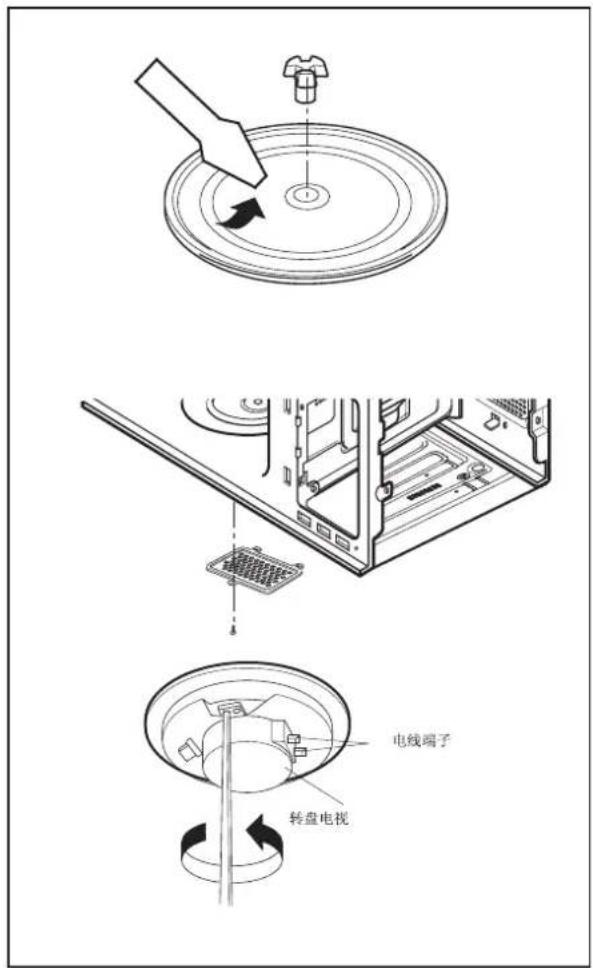

J. 转盘装置的拆卸

1）拆掉转盘。
2）用一字改锥非常小心地拧掉转轴。
3）将机体倒置。
4）拆掉转盘发动机的机盖。

用改锥拧下一个螺丝，可轻松拆掉转盘座面。

5）拆掉转盘发动机终端的接线头。
6）拆掉固定转盘的机体上的螺丝。
7）修理完电机后，旋转拆下电机盖。
8）将转盘电机机盖固定在底坐上。

注意：1. 用长嘴钳非常小心地拆掉转盘发动机上的接线头。

1. 拆卸时，应抓住接线头而不是接线。

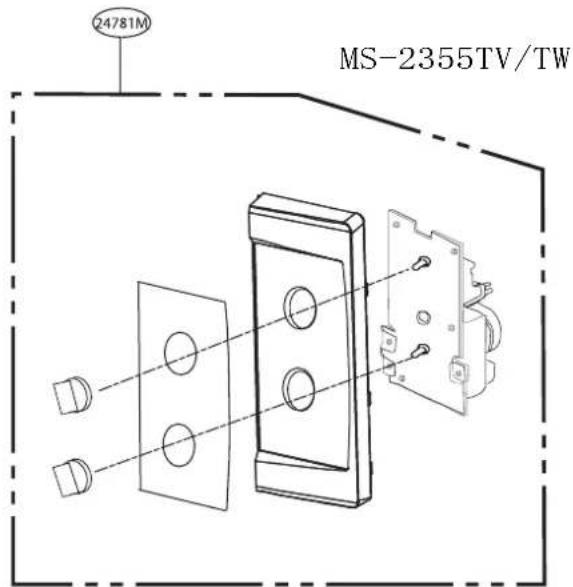

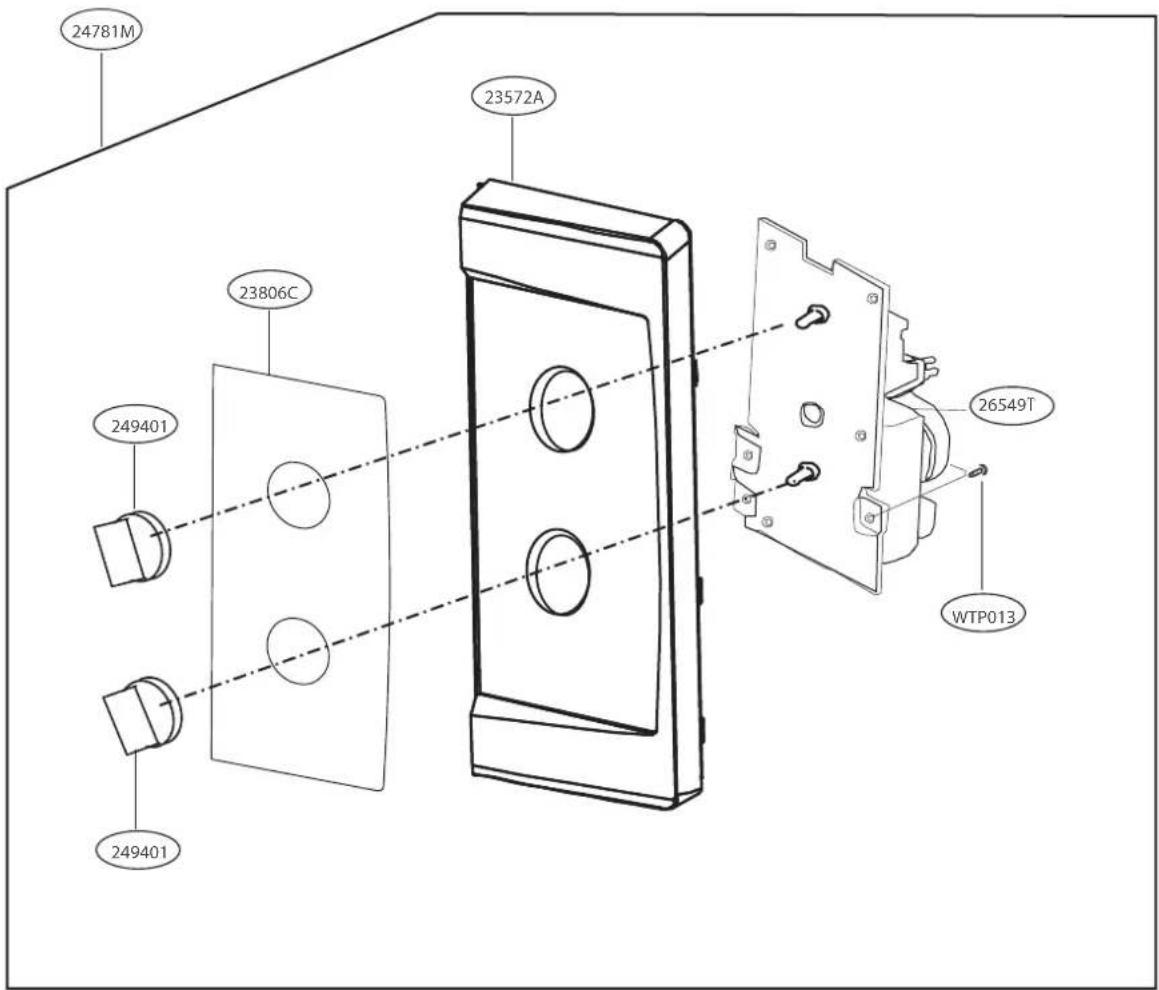

1）拧掉机体的控制板
2）拆掉固定PCB、ASM于控制板的螺丝。
3）段开接于PCB、SUB、ASM的带状电缆。取出PCB、SUB、ASM。

24781M MS-2355TV/TW

L. 联锁系统

1）联锁装置

联锁装置经特别设计，可在加热过程中炉门开启时完全消除微波火力，从而避免因微波泄漏所造成的危险后果。

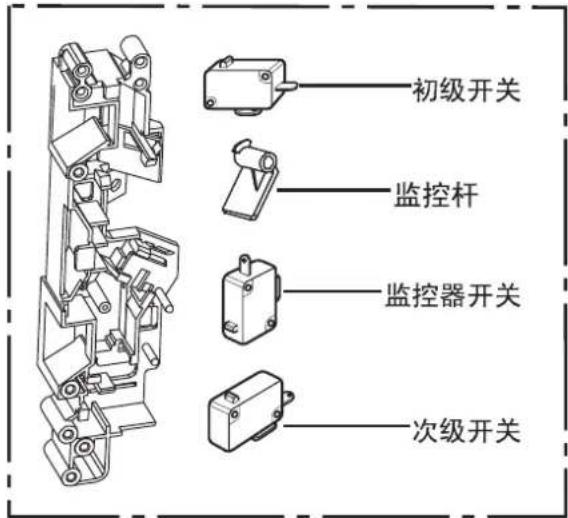

2）门栓线路板上初级/监控器/次级开关的安装

初级开关 监控杆 监控器开关 次级开关

3）门栓线路板的安装与调试

• 将门栓线路板安装在微波炉机体上。
• 按箭头方向调整门栓线路板，使炉门关闭时没有空隙。
• 拧紧安装螺丝。
• 反复拉动炉门检查门的空隙变化，门运动空隙小于 0.5 mm（1/64 英寸）

调试时勿拉动炉门，调试完成，螺丝拧紧后确保门栓转动灵活，确保初级/监控器/次级开关在以后的测试步骤中正常工作。

警告：

为持续防护过量辐射、更换时只能使用相同配件

初级开关：型号：HK-14-1X或SC799-V16-61/L

监控器开关：型号：HK-14或SC799-V16-61/R/L

次级开关：HK-14-1X或SC799-W16-61/L

A、初级联锁开关测试

炉门关闭、缓慢放下炉门钮，可同时或连续听到清晰的“咔嚓”声。缓慢松开炉门钮、门栓触发开关发出清晰的“咔嚓”声，如果在门关闭时，门栓没能触发开关，开关应根据调试程序进行调试，断开接于初级开关的电源线。将安培计接着接到开关的普通（COM）和正常开启（NO）接头。在炉门开启状态下，安培计应显示开放的电路。当炉门关闭时，安培计应显示闭合的电路。当初级开关不正常工作时，进行必要的调试或更换（只能用同一型号开关）。B、次级联锁开关测试

断开接于次级开关的电线。

将安培计接头接于开关的普通（COM）和正常开启（NO）接头。炉门开启时，安培计指示出一个开放的电路；炉门关闭时，安培计指示出一个闭合的电路。次级开关不正常工作时，进行必要的调试或更换（只能用同一种型号开关）。

C、监控器开关测试

断开接于监控器开关的电线。

将安培计接头接于开关的普通（COM）和正常关闭(NO)接头。炉门开启时，安培计指示出一个闭合的电路；炉门关闭时，安培计指示出一个开放的电路。监控器开关不能正常工作时，进行必要的调试或更换（只能用同种型号开关）。

注：修理完门或联锁系统后，有必要在使用微波炉前进行这种连续性测试。

元件	测试步骤		结果
开关(取掉接线端子)	把开关放在欧姆挡		开门	关门
	初级开关
	监控器开关
	次级开关

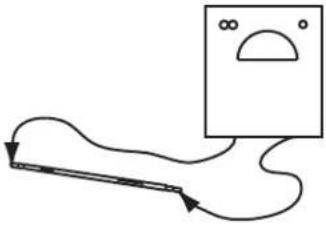

	注意:在检查微动开关的连续性后,确保重新正确接线。

注意

1. 每次将外壳从机体卸下时，断开接于接线口的电源线，只有在将高压电容器放电，拆掉高压变压器初级线圈的线头后才可进行测试。
2. 对微波能量进行检测，需放负载（1杯水）于炉内。

元件	测试程序	结果

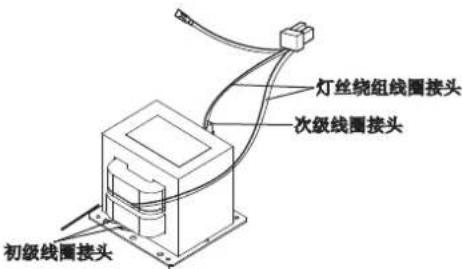

高压变压器(电线接头已拆除)	1.测量电阻(欧姆表量程: R×1)初级线圈次级线圈灯丝绕组线圈2.测量电阻(欧姆表量程: R×1000)初级线圈对地灯丝绕组对地	约: 1.5-5 欧姆约: 100-250欧姆不高于: 0.2欧姆正常: 无限大正常: 无限大
磁控管(电线接头已拆除)	1.测量电阻(欧姆表量程: R×1)灯丝绕阻接头间电阻2.测量电阻(欧姆表量程: R×1000)绕组地盘电阻注意: 检测磁控管时,务必将磁控管间垫片装于正确位置,务必使其状况很好。	正常: 低于1 欧姆正常: 无限大

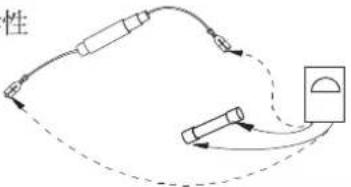

保险丝液压保险丝(电线接头已拆除)	用欧姆表测量保险的连续	正常 不正常
	注:如果保险丝烧断,在换保险丝前检查初级、次级和监控器开关、高压二级管及高压电容器,如保险丝烧断是因开关动作不正常引起,同时替换保险丝和开关,如开关正常,则仅换保险丝。

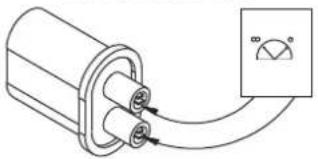

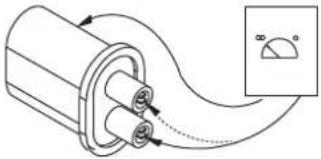

高压电容器	测量电阻(欧姆表量程: Rx1000)接线点到接线点	正常:瞬间显示欧姆,随后渐趋无限大
	测量电阻(欧姆表量程: Rx1000)接线点到外壳	正常:无限大

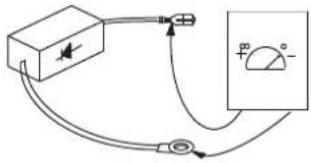

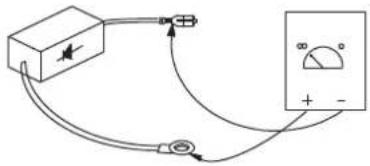

高压二级管注意:某些廉价检测器在两个方向的显示无限大	测量连续性(正向)(欧姆表量程: Rx10000)	正常:无限大不正常:连续
	测量电阻(欧姆表量程: Rx10000)	正常:连续不正常:无限大

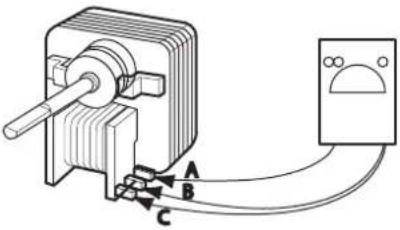

通风扇(接线头已拆掉)	测量电阻(欧姆表量程: R×10)	正常: 约300-400欧姆不正常: 无限大或几欧姆

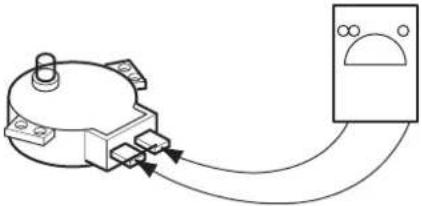

转盘发动机(接线头已拆掉)	测量电阻(欧姆表量程: R×10)	正常: 约100-200欧姆不正常: 无限大或几欧姆
烧烤加热器(接线已拆除)	测量电阻(多量程表: R×1)	正常:石英管: 大约20-30欧姆光波管: 大约2.5-4.5欧姆不正常: 无限大
注意·机体进行故障维修时,都要进行微波泄露测试。·确信接线头接在正确位置。·将接线头从元件上拆掉时务必抓接线头,而不是接线。

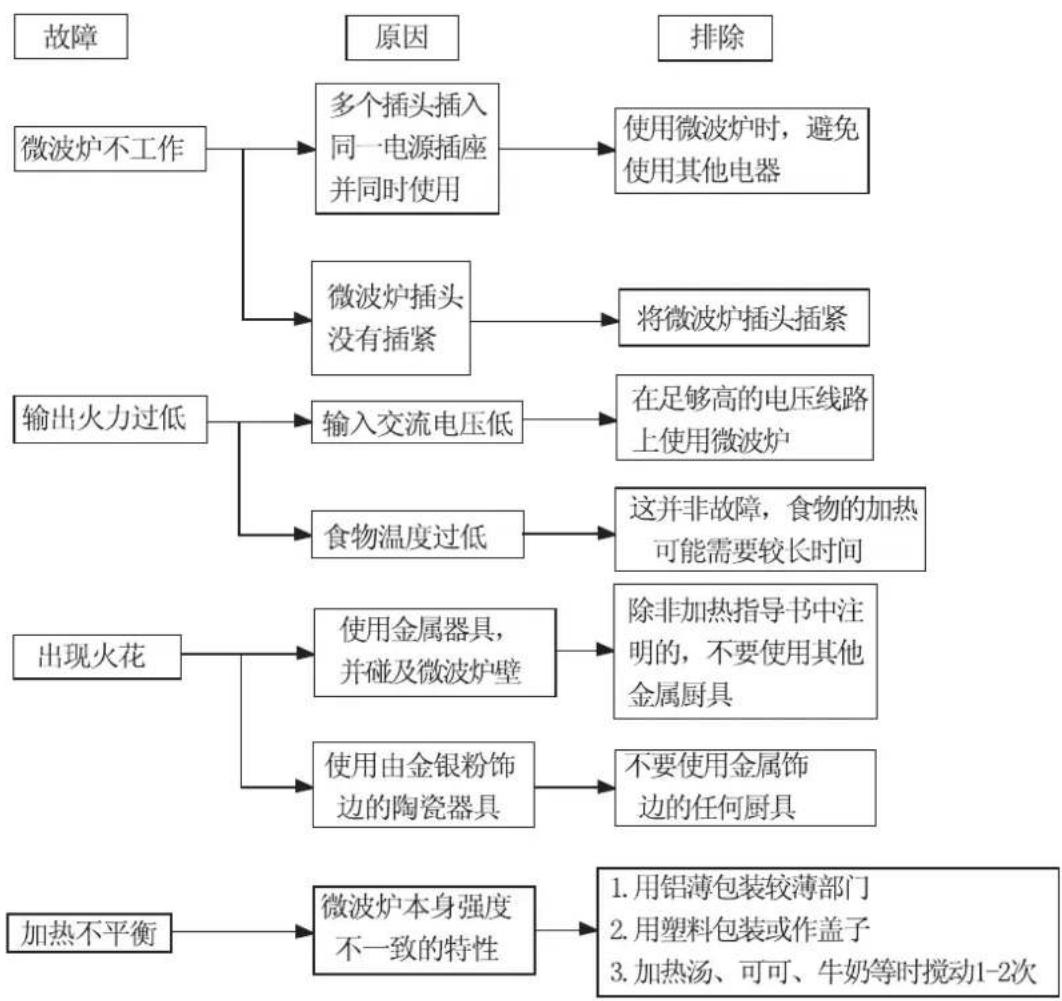

当你接到顾客的投诉后就仔细分析投诉，如果属下列情况，请指导顾客微波炉的正确使用方法。这可以免去一项不必要的维修请求。

注意:

1. 检修故障前先检查接地。
2. 小心高压电路
3. 将高压电容器放电
4. 检测开关或高压变压器的连续性时，先将这些元件的一根引线断开，再拔掉交流插头检测连续性。否则，可能读取错误读数或损坏检测计。
5. 不要触碰数字化程序机构电路上任何元件。静电放电可能会损坏控制板，维修控制板时，始终保持自己接地，放掉身体上聚集的静电。

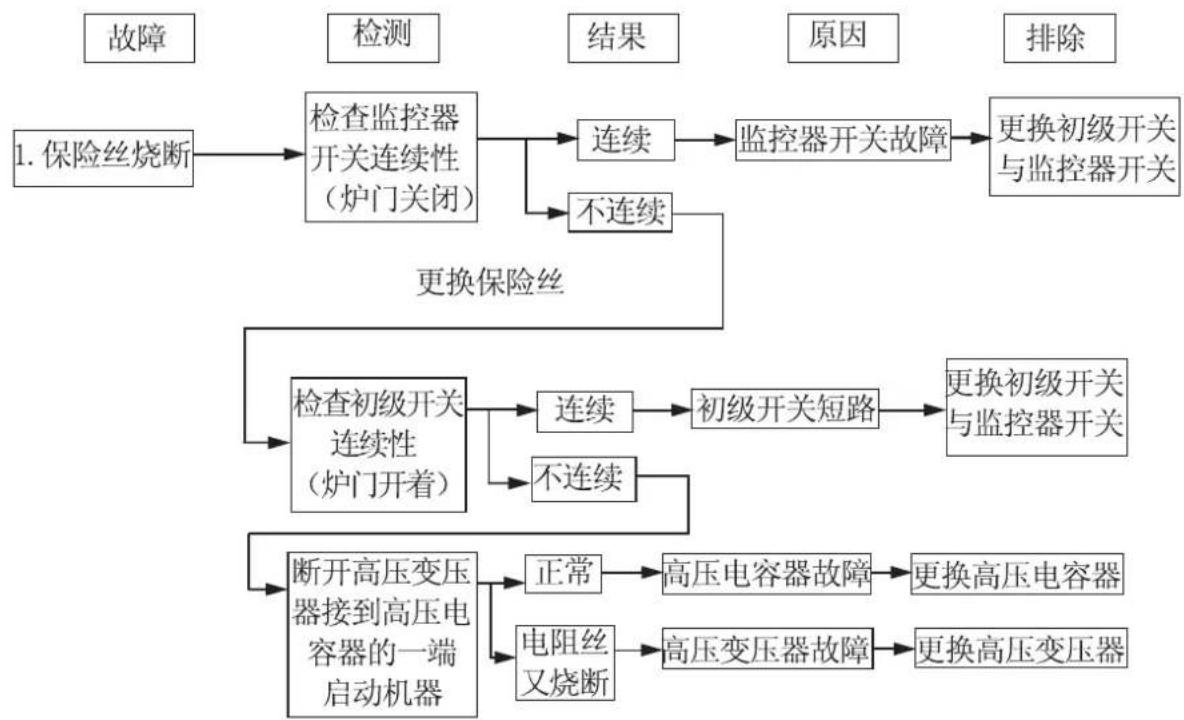

(故障1) 当炉门关好并旋转定时器按钮后, 炉灯不亮。

注意：.所有这些开关须同时更换。
.保险丝是特种保险丝，可由供货商处取得。

(故障2) 定时器设定以后，微波炉不工作。


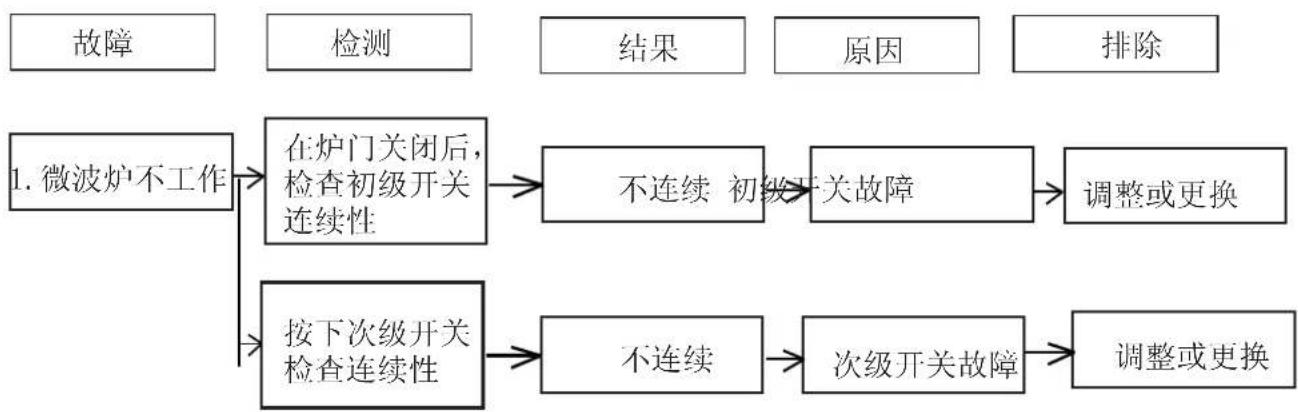

    A["故障"] --> B["1. 微波炉不工作"]
    C["检测"] --> D["在炉门关闭后，检查初级开关连续性"]
    E["结果"] --> F["不连续 初级开关故障"]
    G["原因"] --> H["调整或更换"]
    I["排除"] --> J["按下次级开关检查连续性"]
    K["不连续"] --> L["次级开关故障"]
    M["调整或更换"] --> N["调整或更换"]


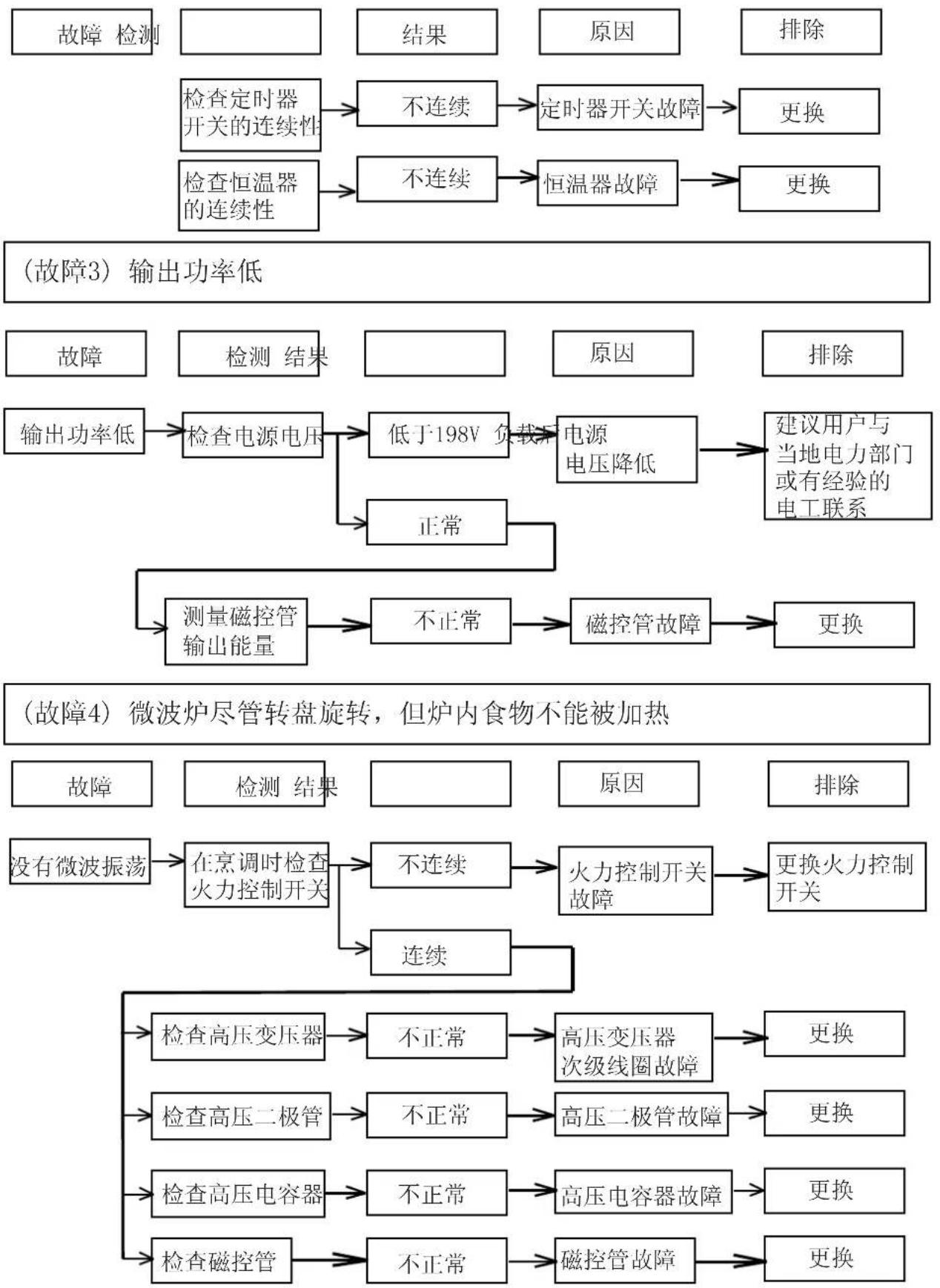

    J["(故障3) 输出功率低"] --> K["故障"]
    K --> L["检测 结果"]
    L --> M["原因"]
    M --> N["排除"]
    O["输出功率低"] --> P["检查电源电压"]
    P --> Q["低于198V 负载并 电源电压降低"]
    Q --> R["建议用户与当地电力部门或有经验的电工联系"]
    S["测量磁控管输出能量"] --> T["不正常"]
    T --> U["磁控管故障"]
    U --> V["更换"]

    W["(故障4) 微波炉尽管转盘旋转，但炉内食物不能被加热"] --> X["故障"]
    X --> Y["检测 结果"]
    Y --> Z["原因"]
    Z --> AA["排除"]
    AB["没有微波振荡"] --> AC["在烹调时检查火力控制开关"]
    AC --> AD["不连续"]
    AD --> AE["火力控制开关故障"]
    AE --> AF["更换火力控制开关"]
    AG["检查高压变压器"] --> AH["不正常"]
    AH --> AI["高压变压器次级线圈故障"]
    AI --> AJ["更换"]
    AK["检查高压二极管"] --> AL["不正常"]
    AL --> AM["高压二极管故障"]
    AM --> AN["更换"]
    AO["检查高压电容器"] --> AP["不正常"]
    AP --> AQ["高压电容器故障"]
    AQ --> AR["更换"]
    AS["检查磁控管"] --> AT["不正常"]
    AT --> AU["磁控管故障"]
    AU --> AV["更换"]

注意：确信电线接头位置正确
从元件拆下电线时，一定要抓接头而不是电线
拆卸磁控管时，一定要把磁控管垫片安装在正确位置且状况良好

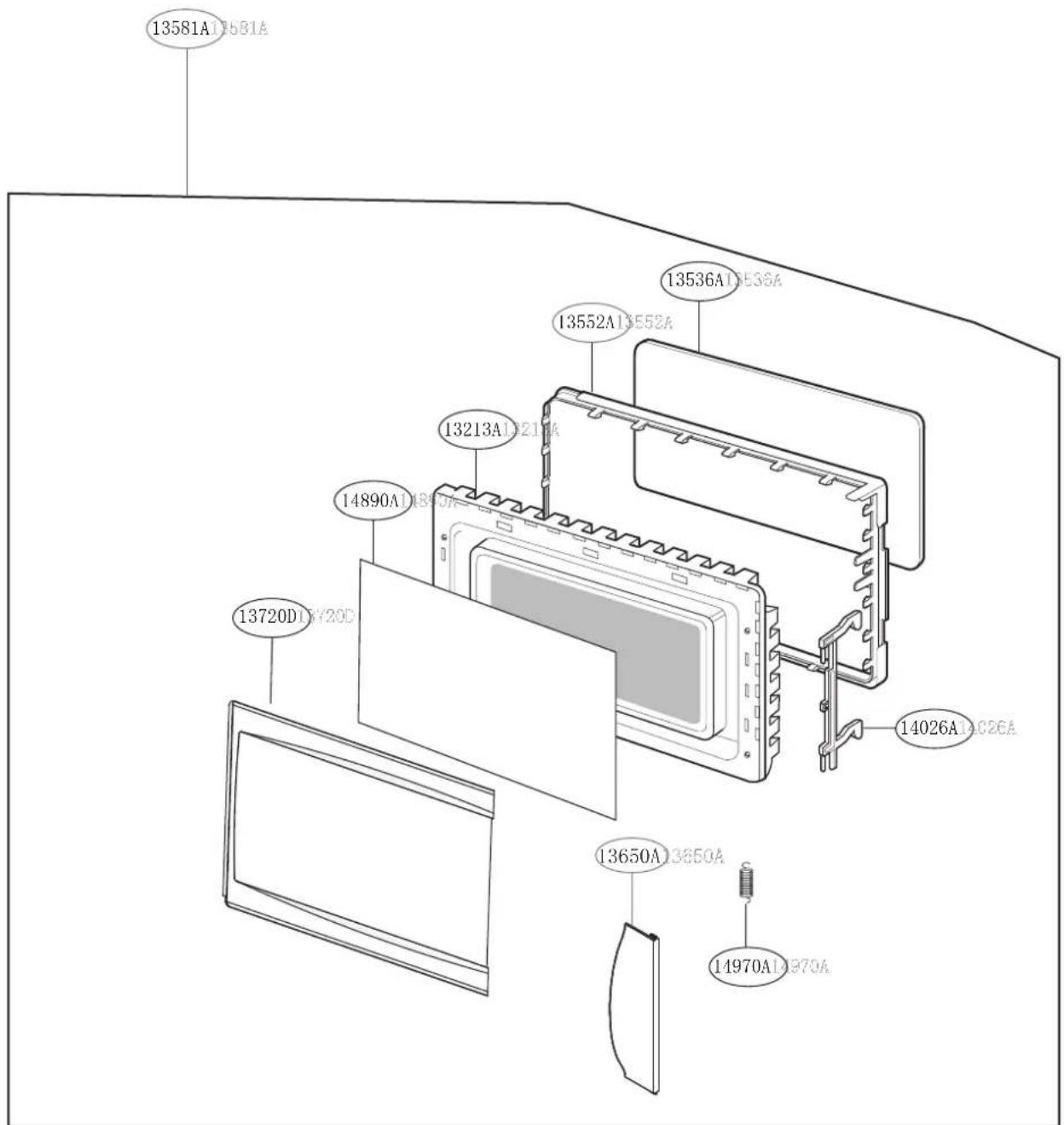

13581A 13581A 13552A 13552A 13536A 13536A 13213A 13213A 14890A 14890A 14026A 14026A 13720D 13720D 13650A 13650A 14970A 14970A

24781M 23572A 23806C 249401 26549T WTP013 249401

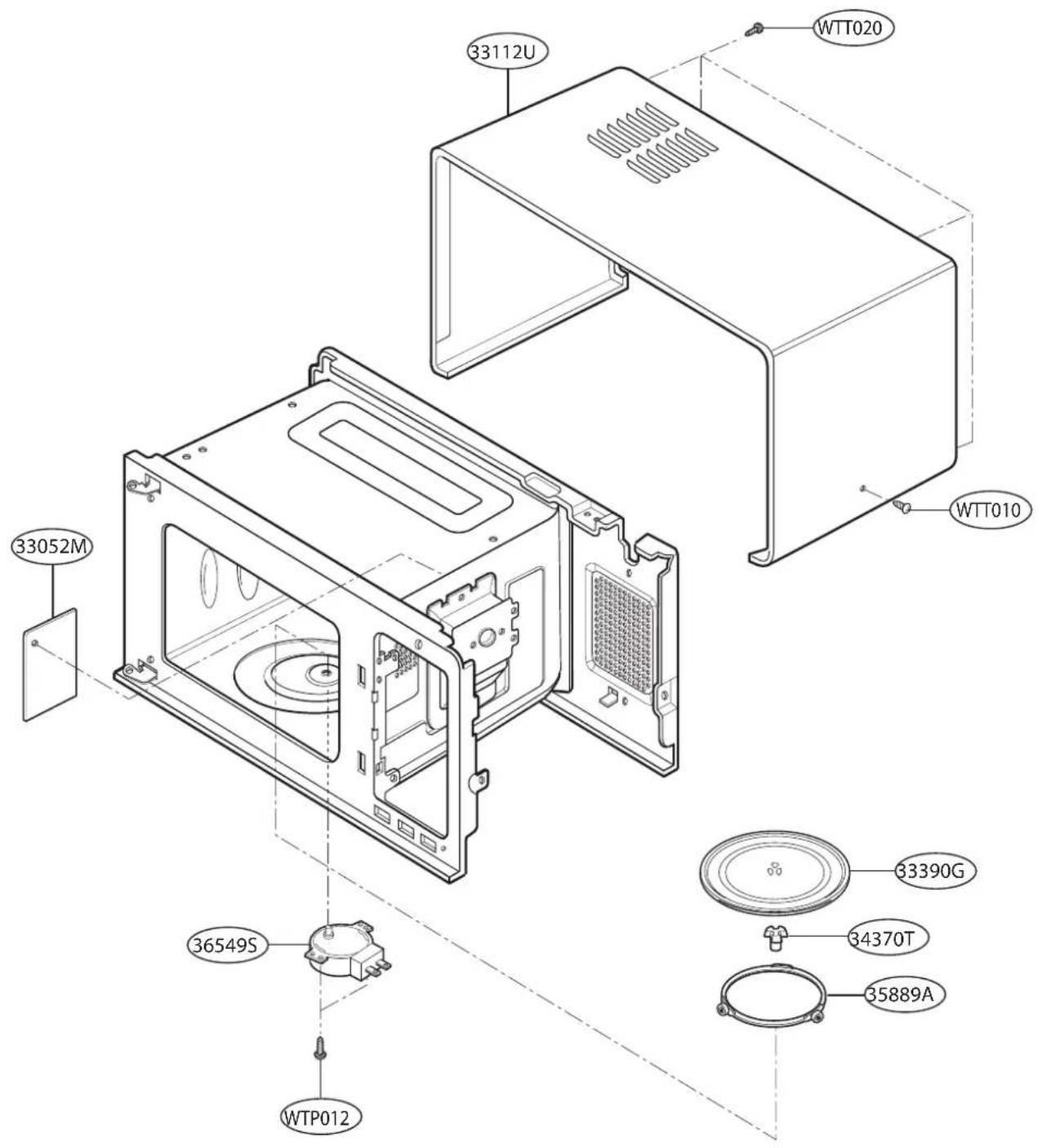

33052M 33112U WTT020 WTT010 36549S 35889A WTP012 33390G 34370T

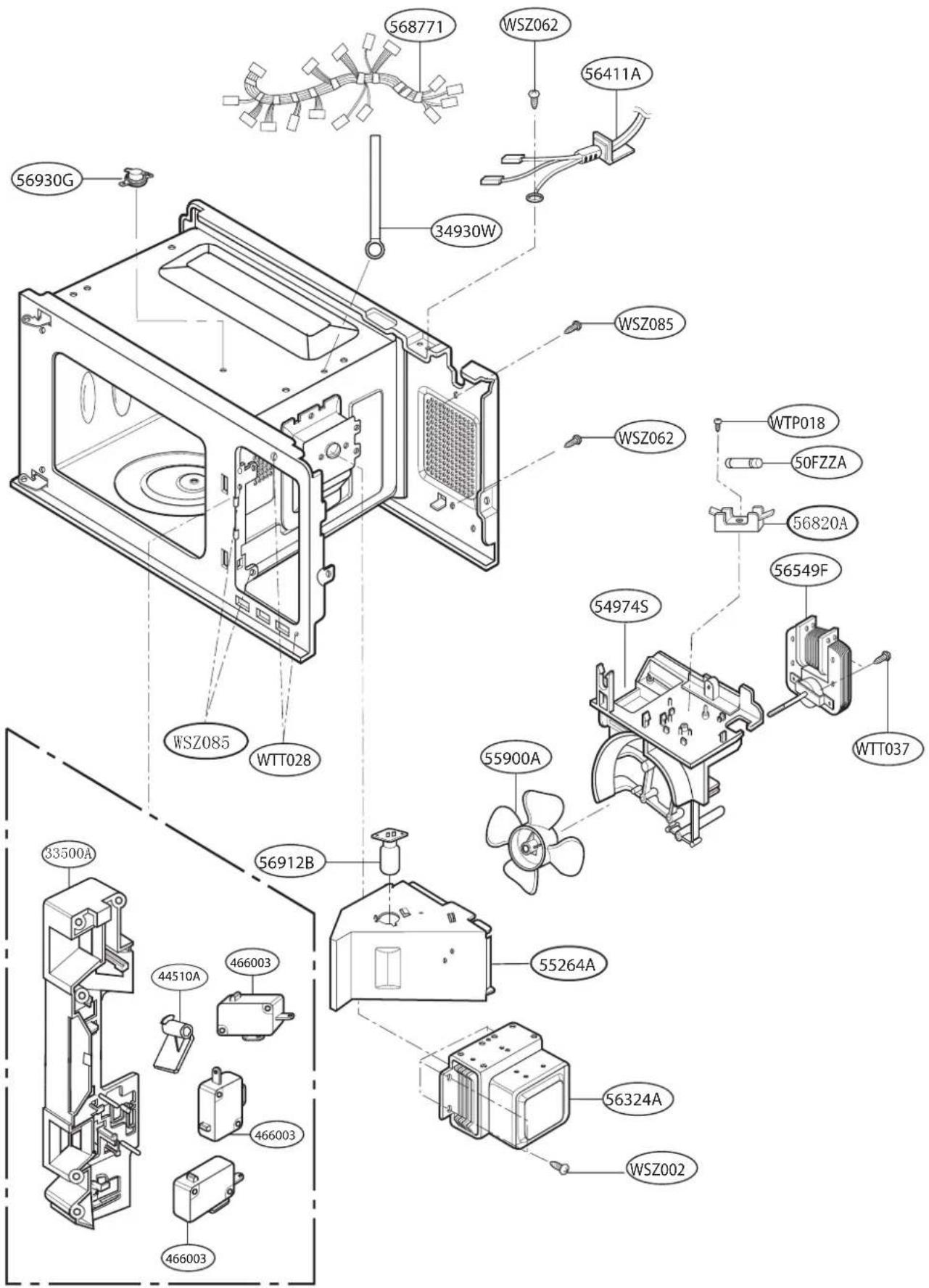

568771 WSZ062 56411A 34930W 56930G WSZ085 WSZ062 WTP018 50FZZA 56820A 56549F 54974S WTT037 WSZ085 WTT028 55900A 55264A 33500A 56912B 44510A 466003 466003 466003 56324A WSZ002

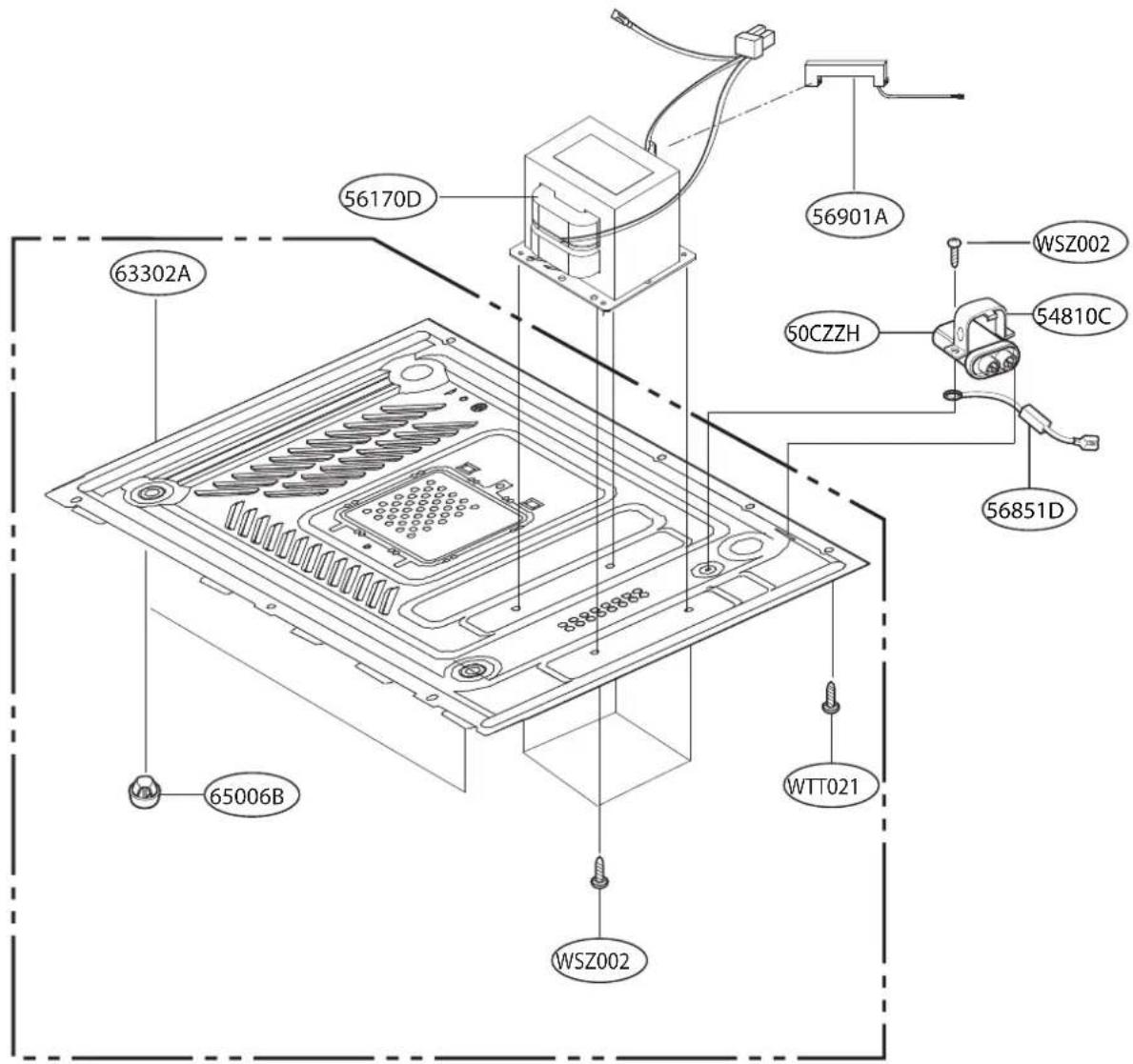

63302A 56170D 56901A 50CZZH 54810C 56851D 65006B WSZ002 WTT021

LG Electronics Inc.
