用户手册 GAF2A88XMHD3 GIGABYTE
2013年，技嘉科技股份有限公司，版權所有。
本使用手冊所提及之商標與名稱，均屬其合法註冊之公司所有。
本使用手冊受著作權保護，所撰寫之內容均為技嘉所擁有。
本使用手冊所提及之產品規格或相關資訊，技嘉保留修改之權利。
本使用手冊所提及之產品規格或相關資訊有任何修改或變更時，恕不另行通知。
未事先經由技嘉書面允許，不得以任何形式複製、修改、轉載、傳送或出版本使用手冊內容。
為了協助您使用技嘉主機板，請仔細閱讀【使用手冊】。
產品相關資訊，請至網站查詢：http://www.gigabyte.tw/
您可以在主機板上找到標示著此主機板的版本「REV : X.X」。其中X.X為數字，例如標示
「REV : 1.0」，意即此主機板的版本為1.0。當您要更新主機板的BIOS、驅動程式或參考其
GA-F2A88XM-HD3主機板功能方塊圖 5
上述附帶配件僅供參考，實際配件請以實物為準，技嘉科技保留修改之權利。
詳細規格與限制請參考「1-2產品規格」章節。
GA-F2A88XM-HD3主機板功能方塊圖

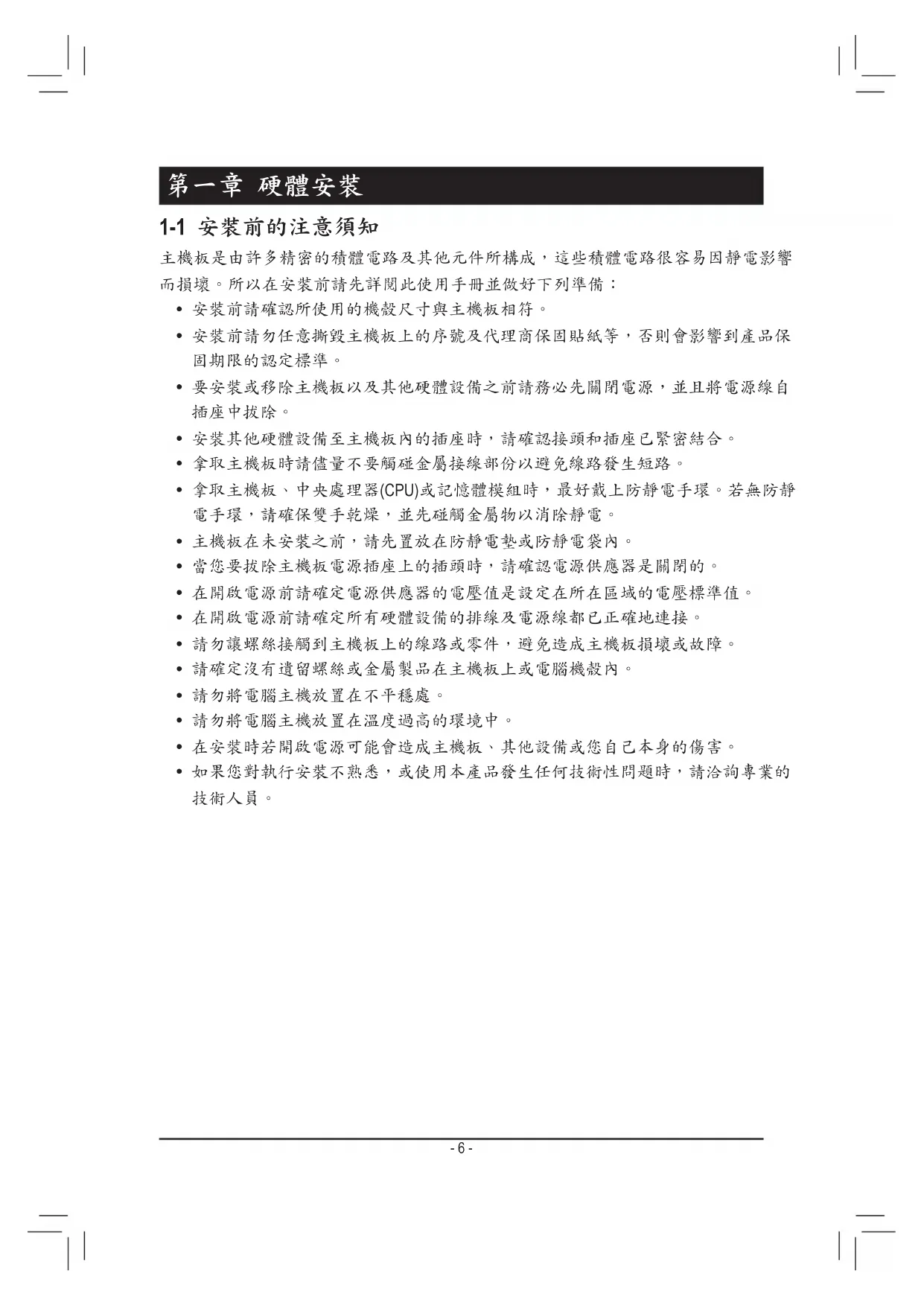

主機板是由許多精密的積體電路及其他元件所構成，這些積體電路很容易因靜電影響
而損壞。所以在安裝前請先詳閱此使用手冊並做好下列準備：
安裝前請確認所使用的機殼尺寸與主機板相符。
安裝前請勿任意撕毀主機板上的序號及代理商保固貼紙等，否則會影響到產品保
要安裝或移除主機板以及其他硬體設備之前請務必先關閉電源，並且將電源線自
安裝其他硬體設備至主機板內的插座時，請確認接頭和插座已緊密結合。
拿取主機板時請儘量不要觸碰金屬接線部份以避免線路發生短路。
拿取主機板、中央處理器(CPU)或記憶體模組時，最好戴上防靜電手環。若無防靜
電手環，請確保雙手乾燥，並先碰觸金屬物以消除靜電。
主機板在未安裝之前，請先置放在防靜電墊或防靜電袋內。
當您要拔除主機板電源插座上的插頭時，請確認電源供應器是關閉的。
在開啟電源前請確定電源供應器的電壓值是設定在所在區域的電壓標準值。
在開啟電源前請確定所有硬體設備的排線及電源線都已正確地連接。
請勿讓螺絲接觸到主機板上的線路或零件，避免造成主機板損壞或故障。
請確定沒有遺留螺絲或金屬製品在主機板上或電腦機殼內。
在安裝時若開啟電源可能會造成主機板、其他設備或您自己本身的傷害。
如果您對執行安裝不熟悉，或使用本產品發生任何技術性問題時，請洽詢專業的
(請至技嘉網站查詢有關支援的處理器列表)
記憶體 2個1.5V DDR3 DIMM插槽，最高支援到64 GB
* 由於Windows 32-bit作業系統的限制，若安裝超過4 GB容量記憶體時，實際
上顯示之記憶體容量將少於實際安裝的記憶體容量。
* 若要支援最大系統記憶體容量至64 GB，需使用16 GB (或以上)的記憶體模
組。當此類型的記憶體上巿後，技嘉將更新網站上的記憶體支援列表。
支援DDR3 2133/1866/1600/1333 MHz
支援AMD Memory Profile (AMP)/Extreme Memory Profile (XMP)記憶體
(請至技嘉網站查詢有關支援的記憶體模組速度及列表)
顯示功能 內建於整合AMD Radeon
HD 8000/7000系列顯示晶片的APU：
* 使用輸出功能時，必須安裝具備內建顯示功能的AMD APU才能使用。
- 1個D-Sub插座，可支援至最高1920x1200的解析度
- 1個DVI-D插座，可支援至最高2560x1600的解析度
* 要支援2560x1600的解析度需搭配支援Dual Link DVI的顯示器及顯示器連
* 此DVI-D插座不支援轉接為D-Sub的功能。
- 1個HDMI插座，可支援至最高4096x2160的解析度
* 若使用FM2+ APU可支援至4096x2160的解析度；若使用FM2 APU可支援至
* 若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模組
的前方面板音源輸出接出，並透過音效軟體選擇多聲道音效功能。
* 為發揮顯示卡最大效能，安裝一張顯示卡時務必安裝至PCIEX16插槽。
(PCIEX16插槽支援PCI Express 3.0)
* 若要支援PCI Express 3.0需使用FM2+ APU。
* 只有A系列 APU才能支援AMD Dual Graphics技術。
- 支援RAID 0、RAID 1、RAID 5、RAID 10及JBOD功能- 8 -
- 4個USB 3.0/2.0連接埠(2個在後方面板，2個需經由排線從主機板內
- 8個USB 2.0/1.1連接埠(4個在後方面板，4個需經由排線從主機板內
內接插座 1個24-pin ATX主電源插座
* 是否支援智慧風扇控制功能會依不同的散熱風扇而定。
PnP 1.0a、DMI 2.0、SM BIOS 2.6、ACPI 2.0a
* EasyTune可使用的功能會因不同主機板而有所差異。
在開始安裝處理器(APU)前，請注意以下的訊息：
請確認所使用的APU是在此主機板的支援範圍。
(請至技嘉網站查詢有關支援的APU列表)
安裝APU之前，請務必將電源關閉，以免造成毀損。
請確認APU的第一腳位置，若方向錯誤，APU會無法放入APU插槽內。
在APU散熱風扇未安裝完成前，切勿啟動電腦，否則過熱會導致APU的毀損。
請依據您的APU規格來設定頻率，我們不建議您將系統速度設定超過硬體之標準範
圍，因為這些設定對於週邊設備而言並非標準規格。如果您要將系統速度設定超出標
準規格，請評估您的硬體規格，例如：APU、顯示卡、記憶體、硬碟等來設定。
請確認主機板上APU插槽的第一腳(小三角形)位置及APU的第一腳(小三角形)位置。
此主機板配置2個DDR3記憶體模組插槽並支援雙通道記憶體技術(Dual Channel Technology)。安裝
記憶體模組後，BIOS會自動偵測記憶體的規格及其容量。當使用雙通道記憶體時，記憶體匯流排
2個DDR3記憶體模組插槽分為兩組通道(Channel)：
在開始安裝記憶體模組前，請注意以下的訊息：
請確認所使用的記憶體模組規格是在此主機板的支援範圍，建議您使用相同容量、廠
(請至技嘉網站查詢有關支援的記憶體模組速度及列表)
在安裝記憶體模組之前，請務必將電源關閉，以免造成毀損。
記憶體模組有防呆設計，若插入的方向錯誤，記憶體模組就無法安裝，此時請立刻更
作業系統 支援Windows 8.1/8/7 32-bit/64-bit
* 若要安裝Windows 8.1，請至技嘉網站下載最新的驅動程式。
支援Windows XP 32-bit
* 若要安裝Windows XP 32-bit，需使用AMD FM2 Trinity系列的APU。
規格 Micro ATX規格；24.4公分x 17.4公分
* 產品規格或相關資訊技嘉保留修改之權利，有任何修改或變更時，恕不另行通知。
* 「附加工具程式」及「附贈軟體」所支援的作業系統請至技嘉網站「支援與下載\工具程式」頁面查詢。- 10 -
請確認所使用的擴充卡規格是在此主機板的支援範圍，並請詳細閱讀擴充卡的使用
在安裝擴充卡之前，請務必將電源關閉，以免造成毀損。
- 支援AMD Dual Graphics功能的主機板(BIOS請更新至最新版本)及其驅動程式(請確認內建顯
示功能驅動程式為Rev. 8.982版本以上)
HD 6000系列且支援AMD Dual Graphics功能的顯示卡 (詳細資訊請至AMD官方
參考「1-5安裝擴充卡」章節的步驟將顯示卡安裝至主機板上的PCIEX16插槽。將顯示器的接頭接
進入BIOS設定程式的「Peripherals\GFX Configuration」，針對以下選項進行設定：
- 「Integrated Graphics」選項設為「Force」。
- 「UMA Frame Buffer Size」選項設為「512MB」或以上。
設定完成，儲存設定值後退出，請重新開機。
在作業系統中安裝完顯示卡的驅動程式後，進入「AMD VISION Engine Control Center」。瀏覽至「效
Dual Graphics」畫面，確認「啟用AMD Radeon Dual Graphics」已被選取。
此連接埠支援USB 2.0/1.1規格，您可以連接USB裝置至此連接埠。例如：USB鍵盤/滑鼠、USB
由於APU的限制，若要使用雙通道記憶體技術，在安裝記憶體模組時需注意以下說明：
1. 如果只安裝一支DDR3記憶體模組，無法啟動雙通道記憶體技術。
2. 如果要安裝兩支DDR3記憶體模組，建議您使用相同的記憶體模組(即相同容量、廠牌、速
度、顆粒)，才能發揮雙通道記憶體技術的最佳效能。
(註) 請確認主機板晶片組、內建顯示功能及外接顯示卡的驅動程式皆已正確安裝。- 11 -
此網路插座是超高速乙太網路(Gigabit Ethernet)，提供連線至網際網路，傳輸速率最高每秒
可達1 GB (1 Gbps)。網路插座指示燈說明如下：
在作業系統中安裝驅動程式後可以支援三螢幕組合，BIOS設定程式及開機自我測試(POST)階
要播放藍光光碟，建議您參考下列系統配備規格(或更高的系統規格)，才能獲得較佳的播放
記憶體：2支DDR3 1333 MHz、容量1 GB的記憶體模組，並啟動雙通道技術
BIOS設定：UMA Frame Buffer Size需設為512 MB以上(請參考第二章「BIOS組態設定」－
「Peripherals\GFX Configuration」的說明)
播放軟體：CyberLink PowerDVD 10.0或以上(請注意：請啟動硬體加速功能。是否支援3D藍
此插座支援15-pin的D-Sub接頭並且可支援最高至1920x1200的解析度(實際所支援的解析
度會依您所使用的顯示器而有不同)，您可以連接支援D-Sub接頭的螢幕至此插座。
此插座支援DVI-D規格並且可支援最高至2560x1600的解析度。您可以連接支援DVI-D接頭
的螢幕至此插座。請注意，實際所支援的解析度會依您所使用的顯示器而有不同，要支援
2560x1600的解析度需搭配支援Dual Link DVI的顯示器及顯示器連接線。
此插座可相容於HDCP規格並且支援Dolby TrueHD及DTS HD Master
Audio音訊格式，最高可支援192KHz/24bit 8-channel LPCM音效輸出。您
可以連接支援HDMI接頭的螢幕至此插座。HDMI技術最高可支援至4096x2160的解析度
實際所支援的解析度會依您所使用的顯示器而有不同。
當您安裝HDMI螢幕後，請將音效播放的預設裝置設為HDMI。
此連接埠支援USB 3.0規格，並可相容於USB 2.0/1.1規格。您可以連接USB裝置至此連接埠。
例如：USB鍵盤/滑鼠、USB印表機、USB隨身碟…等。
(註一) 此DVI-D插座不支援轉接為D-Sub的功能。
(註二) 若使用FM2+ APU可支援至4096x2160的解析度；若使用FM2 APU可支援至1920x1200的解
連接各種外接硬體設備時，請注意以下的訊息：
請先確認所使用的硬體設備規格與欲連接的插座符合。
在安裝各種設備之前，請務必將設備及電腦的電源關閉，並且將電源線自插座中拔
安裝好設備欲開啟電源前，請再次確認設備的接頭與插座已緊密結合。
此插孔預設值為音源輸入孔。外接光碟機、隨身聽及其他音源輸入裝置可以接至此插孔。
此插孔預設值為音源輸出孔。在使用耳機或2聲道音效輸出時，可以接至此插孔來輸出聲
音。在4/5.1/7.1聲道音效輸出模式中，可提供前置主聲道音效輸出。
此插孔為麥克風連接孔。麥克風必須接至此插孔。
若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模組的前方面板音
源輸出接出，並透過音效軟體選擇多聲道音效功能。
1/2) ATX_12V/ATX (2x4-pin 12V電源插座及2x12-pin主電源插座)
透過電源插座可使電源供應器提供足夠且穩定的電源給主機板上的所有元件。在插入電源插
座前，請先確定電源供應器的電源是關閉的，且所有裝置皆已正確安裝。電源插座有防呆設
12V電源插座主要是提供CPU電源，若沒有接上12V電源插座，系統將不會啟動。
3/4) CPU_FAN/SYS_FAN (散熱風扇電源插座)
此主機板的散熱風扇電源插座皆為4-pin。電源插座皆有防呆設計，安裝時請注意方向(黑色
線為接地線)。若要使用風扇控制功能，須搭配具有轉速控制設計的散熱風扇才能使用此功
能。建議您於機殼內加裝系統散熱風扇，以達到最佳的散熱效能。
為因應擴充需求，建議您使用輸出功率大的電源供應器(500瓦或以上)，以供應足夠的電力需求。若
使用電力不足的電源供應器，可能會導致系統不穩或無法開機。
請務必接上散熱風扇的電源插座，以避免APU及系統處於過熱的工作環境，若溫度過高可能導
這些散熱風扇電源插座並非跳線，請勿放置跳帽在針腳上。
5) SATA3 0/1/2/3/4/5/6/7 (SATA 6Gb/s插座)
這些SATA插座支援SATA 6Gb/s規格，並可相容於SATA 3Gb/s及SATA 1.5Gb/s規格。一個SATA插
座只能連接一個SATA裝置。透過AMD A88X晶片組可以建構RAID 0、RAID 1、RAID 5、RAID 10
及JBOD磁碟陣列，若您要建構RAID，請參考第三章－「建構SATA硬碟」的說明。
若要建構RAID 0或是RAID 1，最少須準
若要建構RAID 5，最少須準備三個硬碟
若要建構RAID 10，須準備四個硬碟。
6) F_PANEL (前端控制面板接腳)
電腦機殼的電源開關、系統重置開關及系統運作指示燈等可以接至此接腳。請依據下列的針
腳定義連接，連接時請注意針腳的正負(+/-)極。
連接至電腦機殼前方面板的主電源開關鍵。您可以在BI O S組
態中設定此按鍵的關機方式(請參考第二章「BIOS組態設定」－
「Power Management」的說明)。
連接至電腦機殼前方面板的硬碟動作指示燈。當硬碟有存取動
連接至電腦機殼前方面板的重置開關(Reset)鍵。在系統當機而無
法正常重新開機時，可以按下重置開關鍵來重新啟動系統。
進入休眠模式(S3/S4)及關機(S5)時，則為
電腦機殼的前方控制面板設計會因不同機殼而有不同，主要包括電源開關、系統重置開關、電源指
示燈、硬碟動作指示燈等，請依機殼上的訊號線連接。
此前端音源插座可以支援HD (High Definition，高傳真)及AC'97音效模組。您可以連接機殼前方
面板的音效模組至此插座，安裝前請先確認音效模組的接腳定義是否與插座吻合，若安裝不
機殼前方面板的音效輸出預設值為支援HD音效模組。
機殼前方面板的音源插座與後方的音源插座會同時發聲。
有部份市售機殼的前方音源連接線並非模組化，而各機殼的音源連接線定義或有不同，如何
8) SPDIF_O (S/PDIF輸出插座)
此插座提供輸出S/PDIF數位訊號的功能，可連接數位音訊連接線(由擴充卡提供)將數位音源
訊號由主機板輸出至特定的顯示卡或音效卡。舉例來說，若要將HDMI螢幕連接至顯示卡，有
的顯示卡必須透過數位音訊連接線將數位音源訊號由主機板輸出至該顯示卡，以便HDMI螢
關於如何連接您的數位音訊連接線，請詳細閱讀擴充卡的使用手冊。
9) F_USB30 (USB 3.0/2.0連接埠擴充插座)
此插座支援USB 3.0/2.0規格並且可以接出兩個USB連接埠。若要選購內含2個USB 3.0/2.0連接
埠的3.5吋前置擴充面板，您可以聯絡當地代理商購買。
連接US B擴充面板前，請務必將電腦的電源關閉，並且將電源線自插座中拔除，以免造成US B擴充面
10) F_USB1/F_USB2 (USB 2.0/1.1連接埠擴充插座)
此插座支援USB 2.0/1.1規格，透過USB擴充擋板，一個插座可以接出兩個USB連接埠。USB擴
充擋板為選購配件，您可以聯絡當地代理商購買。
請勿將2x5-pin的IEEE 1394擴充擋板連接至USB連接埠擴充插座。
連接USB擴充擋板前，請務必將電腦的電源關閉，並且將電源線自插座中拔除，以免造成USB擴
透過串列埠擴充擋板可以接出一組串列埠。串列埠擴充擋板為選購配件，您可以聯絡當地代
透過並列埠擴充擋板可以接出一組並列埠。並列埠擴充擋板為選購配件，您可以聯絡當地
15) CLR_CMOS (清除CMOS資料功能接腳)
利用此接腳可以將主機板BIOS設定資料清除，回到出廠設定值。如果您要清除C MO S資料
時，請使用如螺絲起子之類的金屬物同時碰觸兩支針腳數秒鐘。
清除CMOS資料前，請務必關閉電腦的電源。
此電池提供電腦系統於關閉電源後仍能記憶CMOS資料(例如：日期及BIOS設定)所需的電力，
當此電池的電力不足時，會造成CMOS的資料錯誤或遺失，因此當電池電力不足時必須更換。
您也可以利用拔除電池來清除CMOS資料：
2. 小心地將電池從電池座中取出，等候約一分鐘。(或是使用如螺絲起子之類的金
屬物碰觸電池座的正負極，造成其短路約五秒鐘)
更換電池前，請務必關閉電腦的電源並拔除電源線。
更換電池時請更換相同型號的電池，不正確的型號可能引起爆炸的危險。
若無法自行更換電池或不確定電池型號時，請聯絡購買店家或代理商。
安裝電池時，請注意電池上的正(+)負(-)極(正極須向上)。
本主機板提供電腦機殼開啟偵測功能，若您要使用此功能，需搭配具有此設計的電腦機殼。
更新BI O S有其潛在的風險，如果您使用目前版本的BIOS沒有問題，我們建議您不要任意更新
BIOS。如需更新BIOS，請小心的執行，以避免不當的操作而造成系統毀損。
我們不建議您隨意變更BIOS設定程式的設定值，因為可能因此造成系統不穩定或其它不可預期的
結果。如果因設定錯誤造成系統不穩定或不開機時，請試著清除CMOS設定值資料，將BIOS設定
回復至出廠預設值。(清除CMOS設定值，請參考第二章－「Load Optimized Defaults」的說明，或是
參考第一章－「電池」或「CLR_CMOS接腳」的說明。)
BIOS (Basic Input and Output System，基本輸入輸出系統)經由主機板上的CMOS晶片，紀錄著系統
各項硬體設備的設定參數。主要功能為開機自我測試(POST，Power-On Self-Test)、保存系統設定值
及載入作業系統等。BIOS包含了BIOS設定程式，供使用者依照需求自行設定系統參數，使電腦正
記憶CMOS資料所需的電力由主機板上的鋰電池供應，因此當系統電源關閉時，這些資料並不會遺
失，當下次再開啟電源時，系統便能讀取這些設定資料。
若要進入BIOS設定程式，電源開啟後，BIOS在進行POST時，按下<Delete>鍵便可進入BIOS設定程
當您需要更新BIOS，可以使用技嘉獨特的BIOS更新方法：Q-Flash或@BIOS。
Q-Flash 是可在BIOS設定程式內更新BIOS的軟體，讓使用者不需進入作業系統，就可以輕鬆的
@BIOS 是可在Windows作業系統內更新BIOS的軟體，透過與網際網路的連結，下載及更新最
電源開啟後，會看到如以下的開機Logo畫面：
若系統運作不穩定時，請選擇「Load Optimized Defaults」，即可載入出廠的預設值。
實際的BIOS設定畫面可能會因不同的BIOS版本而有差異，本章節的BIOS設定程式畫面僅供參考。
BIOS設定程式主畫面讓您選擇各種不同設定選單，您可以使用上下左右鍵來選擇要設定的選項，
按<Enter>鍵即可進入子選單，也可以使用滑鼠選擇所要的選項。- 19 -
2-2 M.I.T. (頻率/電壓控制)
系統是否會依據您所設定的超頻或超電壓值穩定運作，需視整體系統配備而定。不當的超頻或超電
壓可能會造成CPU、晶片組及記憶體的損毀或減少其使用壽命。我們不建議您隨意調整此頁的選項，
因為可能造成系統不穩或其它不可預期的結果。僅供電腦玩家使用。(若自行設定錯誤，可能會造成
系統不開機，您可以清除CMOS設定值資料，讓BIOS設定回復至預設值。)
此畫面提供BIOS版本、CPU基頻、CPU時脈、記憶體時脈、記憶體總容量、CPU 溫度、Vcore和記憶
此畫面顯示CPU/記憶體的時脈與參數相關資訊。
BCLK/PCIe Clock Control (CPU基頻/PCIe頻率控制)
此選項提供您一次以1 MHz為單位調整CPU的基頻及PCIe匯流排頻率。(預設值：Auto)
強烈建議您依照處理器規格來調整處理器的頻率。
NB Clock (Mhz) (CPU北橋頻率調整)
此選項提供您調整北橋頻率。可設定範圍從800 MHz到6000 MHz。
Processor Graphics Clock (內建顯示功能頻率調整)
此選項提供您調整內建顯示功能的頻率。可設定範圍從300 MHz到2000 MHz。
CPU Clock Ratio (CPU倍頻調整)
此選項提供您調整CPU的倍頻，可調整範圍會依CPU種類自動偵測。
以上選項的設定值與「Advanced Frequency Settings」的相同選項是同步的。
Core Performance Boost
此選項提供您選擇是否啟動CPU的Core Performance Boost模式(CPB，CPU加速模式)。(預設
(註) 此選項僅開放給有支援此功能的CPU。- 20 -
此選項提供您選擇是否提升CPU效能。(預設值：Disabled)
此選項提供您調整CPB的倍頻，可調整範圍會依CPU種類自動偵測。(預設值：Auto)
此選項提供您選擇是否啟動虛擬化技術。虛擬化技術讓您可以在同一平台的獨立資料分割
區，執行多個作業系統和應用程式。(預設值：Enabled)
此選項提供您選擇是否讓CPU進入C6狀態。啟動此選項可以讓系統在閒置狀態時，降低CPU
時脈，以減少耗電量。此選項將比C1狀態進入更深層的省電模式。(預設值：Enabled)
此選項提供您選擇是否手動開啟/關閉CPU核心。設為「Automatic mode」BIOS將開啟CPU 所有
核心(可開啟的數量依CPU而不同)。(預設值：Automatic mode)
此選項提供您選擇是否啟動應用電源管理功能 (Application Power Management)。(預設值：
開啟此選項BIOS可讀取XMP規格記憶體模組的SPD資料，可強化記憶體效能。
Disabled 關閉此功能。(預設值)
此選項提供您選擇是否啟動BIOS可讀取AMP規格記憶體模組的SPD資料，強化記憶體效能。
此選項提供您調整記憶體的倍頻。若設為「Auto」，BIOS將依記憶體SPD資料自動設定。(預設
此數值會依據您所設定的「BCLK/PCIe Clock Control」及「System Memory Multiplier」而定。
以上選項的設定值與「Advanced Frequency Settings」的相同選項是同步的。
DRAM Timing Selectable
當此選項被設為「Quick」或「Exper t」時，記憶體時序調整設定選項將開放為可手動調整。選
項包括：Auto (預設值)、Quick及Expert。
當使用不支援XMP規格的記憶體或「Extreme Memory Profile (X.M.P.)」選項設為「Disabled」時，
此選項顯示「1.50V」；「Extreme Memory Profile (X.M.P.)」選項設為「Profile1」或「Profile2」時，
此選項會依XMP規格記憶體模組的SPD資料顯示。
(註一) 此選項僅開放給有支援此功能的CPU。
(註二) 此選項僅開放給有支援此功能的CPU及記憶體模組。- 21 -
Channel A/B Timing Settings
此畫面可讓您調整每一通道記憶體的時序。這些選單只有在「D R AM T iming Se lec table」設為
「Quick」或「Expert」時，才能開放設定。請注意！在您調整完記憶體時序後，可能會發生系統不穩
或不開機的情況，您可以載入最佳化設定或清除CMOS設定值資料，讓BIOS設定回復至預設值。
Advanced Voltage Settings
此畫面可讓您調整CPU、晶片組及記憶體的電壓。
此選項提供您選擇是否開啟記憶體rank的交錯存取功能。開啟此功能可以讓系統對記憶體的
不同rank進行同時存取，以提升記憶體速度及穩定性。(預設值：Enabled)
Channel Interleaving
此選項提供您選擇是否開啟記憶體通道間交錯存取的功能。開啟此功能可以讓系統對記憶
體的不同通道進行同時存取，以提升記憶體速度及穩定性。(預設值：Enabled)
此選項所顯示的數值會因使用不同的CPU而有所不同。
Disabled 保留之前機殼被開啟狀況的紀錄。(預設值)
Enabled 清除之前機殼被開啟狀況的紀錄。
此欄位顯示主機板上的「CI針腳」透過機殼上的偵測裝置所偵測到的機殼被開啟狀況。如果
電腦機殼未被開啟，此欄位會顯示「No」；如果電腦機殼被開啟過，此欄位則顯示「Yes」。如
果您希望清除先前機殼被開啟狀況的紀錄，請將「Reset Case Open Status」設為「Enabled」並
此選項提供您選擇是否啟動風扇的智慧風扇轉速控制功能，並且可以調整風扇運轉速度。
Normal 風扇轉速會依CPU溫度而有所不同，並可視個人的需求，在EasyTune中調整適當
Manual 您可以在「Slope PWM」選項選擇風扇的轉速。
Slope PWM (智慧風扇轉速選擇)
此選項提供您選擇智慧風扇轉速。此選項只有在「CPU Fan Speed Control」設為「Manual」時，
才能開放設定。選項有：0.75 PWM value /
此選項提供您選擇是否啟動風扇的智慧風扇轉速控制功能，並且可以調整風扇運轉速度。
Normal 風扇轉速會依系統溫度而有所不同，並可視個人的需求，在EasyTune中調整適當
Manual 您可以在「Slope PWM」選項選擇風扇的轉速。
Slope PWM (智慧風扇轉速控制)
此選項提供您選擇智慧風扇轉速。此選項只有在「System Fan Speed Control」設為「Manual」
時，才能開放設定。選項有：0.75 PWM value /
此畫面提供您主機板型號及BIOS 版本等資訊。您可以選擇BIOS設定程式所要使用的語言或是設
System Language (設定使用語言)
此選項提供您選擇BIOS設定程式內所使用的語言。
設定電腦系統的日期，格式為「星期(僅供顯示)/月/日/年」。若要切換至「月」、「日」、「年」欄
位，可使用<Enter>鍵，並使用鍵盤<Page Up>或<Page Down>鍵切換至所要的數值。
設定電腦系統的時間，格式為「時：分：秒」。例如下午一點顯示為「13：0：0」。若要切換至
「時」、「分」、「秒」欄位，可使用<Enter>鍵，並使用鍵盤<Page Up>或<Page Down>鍵切換至
依登入的密碼顯示目前使用者的權限(若沒有設定密碼，將顯示「Adm in ist r at or」。管理者
Boot Option Priorities (開機裝置順序設定)
此選項提供您從已連接的裝置中設定開機順序，系統會依此順序進行開機。例如：您可以將
硬碟設為第一開機裝置(Boot Option #1)；光碟機設為第二開機裝置(Boot Option #2)。清單僅列
出該裝置類型被設為第一優先順序的裝置。例如：只有在「Hard Drive BBS Priorities」子選單中
被設為第一優先裝置的硬碟才會出現在此清單裡。
當您安裝的是支援GPT格式的可卸除式儲存裝置時，該裝置前方會註明"UEFI"，若您想由支援
GPT磁碟分割的系統開機時，可選擇註明"UEFI"的裝置開機。
或若您想安裝支援GPT格式的作業系統，例如Windows 7 64-bit，請選擇存放Windows 7 64-bit
安裝光碟並註明為"UEFI"的光碟機開機。
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (各類裝置
此選項提供您設定各類型裝置(包含硬碟、光碟機、軟碟機及支援網路開機的裝置)的開機順
序。在項目按<Enter>鍵可進入該類型裝置的子選單，子選單會列出所有已安裝裝置。此選項
此選項提供您設定開機時鍵盤上<Num Lock>鍵的狀態。(預設值：Enabled)
Security Option (檢查密碼方式)
此選項提供您選擇是否在每次開機時皆需輸入密碼，或僅在進入BIOS設定程式時才需輸入
密碼。設定完此選項後請至「Administrator Password/User Password」選項設定密碼。
Setup 僅在進入BIOS設定程式時才需輸入密碼。
System 無論是開機或進入BIOS設定程式均需輸入密碼。(預設值)- 24 -
Full Screen LOGO Show (顯示開機畫面功能)
此選項提供您選擇是否在一開機時顯示技嘉L ogo。若設為「D is ab l e d」，開機時將不顯示
此選項提供您選擇所安裝的作業系統。(預設值：Other OS)
此選項提供您選擇是否啟動UEFI CSM (Compatibility Support Module)支援傳統電腦開機程序。
Always 啟動UEFI CSM。(預設值)
Never 關閉UEFI CSM，僅支援UEFI BIOS開機程序。
此選項只有在「OS Type」設為「Windows 8」時，才能開放設定。
可從支援Legacy及UEFI Option ROM的作業系統開機。(預設值)
Legacy Only 只能從支援Legacy Option ROM的作業系統開機。
UEFI Only 只能從支援UEFI Option ROM的作業系統開機。
此選項只有在「CSM Support」設為「Always」時，才能開放設定。
LAN PXE Boot Option ROM (內建網路開機功能)
此選項提供您選擇是否啟動網路控制器的Legacy Option ROM。(預設值：Disabled)
此選項只有在「CSM Support」設為「Always」時，才能開放設定。
Storage Boot Option Control
此選項提供您選擇是否啟動儲存裝置控制器的UEFI或Legacy Option ROM。
Disabled 關閉Option ROM。
Legacy Only 僅啟動Legacy Option ROM。(預設值)
UEFI Only 僅啟動UEFI Option ROM。
Legacy First 優先啟動 Legacy Option ROM。
UEFI First 優先啟動 UEFI Option ROM。
此選項只有在「CSM Support」設為「Always」時，才能開放設定。
Other PCI Device ROM Priority
此選項提供您選擇是否啟動除了網路、儲存裝置及顯示控制器以外PCI裝置控制器的UEFI或
此選項提供您選擇是否透過網路開機功能(例如Windows Deployment Services伺服器)，安裝支
援GPT格式的作業系統。(預設值：Disable Link)
此選項提供您選擇是否開啟IPv4 (網際網路通訊協定第4版)的網路開機功能支援。此選項只
有在「Network stack」設為「Enable」時，才能開放設定。
此選項提供您選擇是否開啟IPv6 (網際網路通訊協定第6版)的網路開機功能支援。此選項只
有在「Network stack」設為「Enable」時，才能開放設定。
Administrator Password (設定管理者密碼)
此選項可讓您設定管理者的密碼。在此選項按<Enter>鍵，輸入要設定的密碼，BIOS會要求再
輸入一次以確認密碼，輸入後再按<Enter>鍵。設定完成後，當一開機時就必需輸入管理者或
使用者密碼才能進入開機程序。與使用者密碼不同的是，管理者密碼允許您進入BIOS設定程
User Password (設定使用者密碼)
此選項可讓您設定使用者的密碼。在此選項按<Enter>鍵，輸入要設定的密碼，BIOS會要求再
輸入一次以確認密碼，輸入後再按<Enter>鍵。設定完成後，當一開機時就必需輸入管理者或
使用者密碼才能進入開機程序。使用者密碼僅允許您進入BIOS設定程式修改部份選項的設
如果您想取消密碼，只需在原來的選項按<Enter>後，先輸入原來的密碼<Enter>，接著BIOS會
要求輸入新密碼，直接<Enter>鍵，即可取消密碼。
2-5 Peripherals (整合週邊設定)
此選項提供您選擇是否開啟AMD IOMMU功能。(預設值：Enabled)
此選項提供您選擇是否啟動晶片組內建的SATA控制器。(預設值：Enabled)
此選項提供您選擇是否開啟晶片組內建SATA控制器的RAID功能。
Native IDE 設定SATA控制器為一般IDE模式。
RAID 開啟SATA控制器的RAID功能。
AHCI 設定SATA控制器為AHCI模式。AHCI (Advanced Host Controller Interface)為
一種介面規格，可以讓儲存驅動程式啟動進階Serial ATA功能，例：Native
OnChip SATA Port4-7 Type (設定內建SATA3 4~SATA3 7插座的運作模式)
此選項提供您設定內建SATA3 4~SATA3 7插座要以何種模式運行。此選項只有在「On Ch ip
SATA Type」設為「RAID」或「AHCI」時，才能被設定。
As SATA Type 以您所設定的「OnChip SATA Type」模式運行。(預設值)
IDE 設定SATA3 4~SATA3 7插座以IDE模式運行。
OnChip USB Controller (內建USB控制器)
此選項提供您選擇是否啟動晶片組內建的USB控制器。(預設值：Enabled)- 26 -
HD Audio Azalia Device (內建音效功能)
此選項提供您選擇是否開啟主機板內建的音效功能。(預設值：Enabled)
若您欲安裝其他廠商的音效卡時，請先將此選項設為「Disabled」。
Onboard LAN Controller (內建網路功能)
此選項提供您選擇是否開啟主機板內建的網路功能。(預設值：Enabled)
若您欲安裝其他廠商的網路卡時，請先將此選項設為「Disabled」。
Legacy USB Support (支援USB規格鍵盤/滑鼠)
此選項提供您選擇是否在MS-DOS作業系統下使用USB鍵盤或滑鼠。(預設值：Enabled)
XHCI Hand-off (XHCI Hand-off功能)
此選項提供您選擇是否針對不支援XHCI Hand-of f功能的作業系統，強制開啟此功能。(預設
此選項提供您選擇是否針對不支援EHCI Hand-of f功能的作業系統，強制開啟此功能。(預設
Port 60/64 Emulation (I/O埠60/64h的模擬支援)
此選項提供您選擇是否開啟對 I/O埠60/64h的模擬支援。開啟此功能可讓沒有原生支援
USB的作業系統可以完全地支援 USB 鍵盤。(預設值：Disabled)
USB Storage Devices (USB儲存裝置設定)
此選項列出您所連接的USB儲存裝置清單，此選項只有在連接USB儲存裝置時，才會出現。
此選項提供您選擇系統開機時優先從內建顯示功能或PCI Express顯示卡輸出。
IGD Video 系統會從內建顯示功能輸出。
NB PCIe slot Video 系統會從北橋控制的PCIe插槽上的顯示卡輸出。(預設值)
SB PCIe slot Video 系統會從南橋控制的PCIe插槽上的顯示卡輸出。
Integrated Graphics (內建顯示功能)
此選項提供您選擇是否開啟主機板內建的顯示功能。
Auto BIOS會依所安裝的顯示卡自動開啟或關閉主機板內建的顯示功能。(預
Disabled 關閉主機板內建的顯示功能。
Force 不管有無安裝顯示卡皆啟動主機板內建的顯示功能。
UMA Frame buffer Size (選擇顯示記憶體大小)
此選項只有在「Integrated Graphics」設為「Force」時，才能開放設定。UMA Frame Buffer Size指
的是主機板內建顯示功能所需要的顯示記憶體大小。此部份的顯示記憶體由系統主記憶分享
出來。例如像MS-DOS作業系統就會使用到這一部份的記憶體來做為顯示之用。選項包括：
Auto (預設值)、256M、512M、1G、2G。
此畫面顯示目前連接至晶片組控制的SATA連接埠的裝置資訊。
此選項提供您選擇是否開啟各SATA插座的熱插拔功能。(預設值：Disabled)
SATA Power on PORT0~SATA Power on PORT7
此選項提供您選擇是否開啟各SATA插座。(預設值：Enabled)- 27 -
Super IO Configuration
此畫面提供I/O控制器型號資訊及設定內建串列埠及並列埠。
Serial Port A (內建串列埠)
此選項提供您選擇是否啟動內建串列埠。(預設值：Enabled)
Parallel Port (內建並列埠)
此選項提供您選擇是否啟動內建並列埠。(預設值：Enabled)
Device Mode (並列埠運作模式)
此選項只有在「Parallel Port」設為「Enabled」時，才能開放設定。此選項提供您選擇並列埠運
Standard Parallel Port Mode 使用傳統的並列埠傳輸模式。(預設值)
EPP Mode 使用EPP (Enhanced Parallel Port)傳輸模式。
ECP Mode 使用ECP (Extended Capabilities Port)傳輸模式。
EPP Mode & ECP Mode 同時支援EPP及ECP模式。
此選項提供您選擇是否允許系統在特定的時間自動開機。(預設值：Disabled)
Wake up day: 0 (每天定時開機)，1~31 (每個月的第幾天定時開機)
Wake up hour/minute/second: (0~23) : (0~59) : (0~59) (定時開機時間)
請注意：使用定時開機功能時，請避免在作業系統中不正常的關機或中斷總電源。
此選項提供您選擇在MS-DOS系統下，使用電源鍵的關機方式。
Instant-Off 按一下電源鍵即可立即關閉系統電源。(預設值)
(註) 此功能僅支援Windows 8/7作業系統。- 28 -
Delay 4 Sec. 需按住電源鍵4秒後才會關閉電源。若按住時間少於4秒，系統會進入暫停模
AC BACK (電源中斷後，電源回復時的系統狀態選擇)
此選項提供您選擇斷電後電源回復時的系統狀態。
Memory 斷電後電源回復時，系統將恢復至斷電前的狀態。
Always On 斷電後電源回復時，系統將立即被啟動。
Always Off 斷電後電源回復時，系統維持關機狀態，需按電源鍵才能重新啟動系統。(預
若要取消密碼，請在此選項按<Enter>鍵，當請求輸入密碼的訊息出現後，請不要輸入任何密
Power On By Keyboard (鍵盤開機功能)
此選項提供您選擇是否使用PS/2規格的鍵盤來啟動/喚醒系統。
請注意：使用此功能時，需使用+5VSB電流至少提供1安培以上的ATX電源供應器。
Disabled 關閉此功能。(預設值)
Password 設定使用1~5個字元作為鍵盤密碼來開機。
Keyboard 98 設定使用Windows 98鍵盤上的電源鍵來開機。
Any key 使用鍵盤上任意鍵來開機。
Power On Password (鍵盤開機功能)
當「Power On By Keyboard」設定為「Password」時，需在此選項設定密碼。
在此選項按<Enter>鍵後，自設1~5個字元為鍵盤開機密碼再按<Enter>鍵確認完成設定。當需
要使用密碼開機時，輸入密碼再按<Enter>鍵即可啟動系統。
若要取消密碼，請在此選項按<Enter>鍵，當請求輸入密碼的訊息出現後，請不要輸入任何密
Power On By Mouse (滑鼠開機功能)
此選項提供您選擇是否使用PS/2規格的滑鼠來啟動/喚醒系統。
請注意：使用此功能時，需使用+5VSB電流至少提供1安培以上的ATX電源供應器。
Disabled 關閉此功能。(預設值)
此選項提供您選擇是否在系統關機(S5待機模式)時將耗電量調整至最低。(預設值：Disabled)
請注意：當啟動此功能後，以下功能將無作用：電源管理事件喚醒功能、滑鼠開機功能、鍵盤
Save & Exit Setup (儲存設定值並結束設定程式)
在此選項按<Enter>然後再選擇「Yes」即可儲存所有設定結果並離開BIOS設定程式。若不
想儲存，選擇「No」或按<Esc>鍵即可回到主畫面中。
Exit Without Saving (結束設定程式但不儲存設定值)
在此選項按<Enter>然後再選擇「Yes」，BIOS將不會儲存此次修改的設定，並離開BIOS設定程
式。選擇「No」或按<Esc>鍵即可回到主畫面中。
Load Optimized Defaults (載入最佳化預設值)
在此選項按<Enter>然後再選擇「Yes」，即可載入BIOS出廠預設值。執行此功能可載入BIOS的
最佳化預設值。此設定值較能發揮主機板的運作效能。在更新BIOS或清除CM OS資料後，請
Boot Override (選擇立即開機裝置)
此選項提供您選擇要立即開機的裝置。此選項下方會列出可開機裝置，在您要立即開機的裝
置上按<Enter>，並在要求確認的訊息出現後選擇「Yes」，系統會立刻重開機，並從您所選擇
Save Profiles (儲存設定檔)
此功能提供您將設定好的BIOS設定值儲存成一個CMOS設定檔(Profile)，最多可設定八組設定
檔(Profile 1-8)。選擇要儲存目前設定於Profile 1~8其中一組，再按<Enter>即可完成設定。或您
也可以選擇「Select File in HDD/USB/FDD」，將設定檔匯出至您的儲存設備。
Load Profiles (載入設定檔)
系統若因運作不穩定而重新載入BIOS出廠預設值時，可以使用此功能將預存的CMOS設定檔
載入，即可免去再重新設定BIOS的麻煩。請在欲載入的設定檔上按<Enter>即可載入該設定檔
資料。您也可以選擇「Select File in HDD/USB/FDD」，從您的儲存設備匯入其它設定檔，或載
入BIOS自動儲存的設定檔(例如前一次良好開機狀態時的設定值)。
2-7 Save & Exit (儲存設定值並結束設定程式)- 30 -
兩顆(以上)的SATA硬碟。(為達到最佳的效能，請使用相同型號及相同容量的SATA硬碟。)若不製
Windows 8、7或XP (32-bit)作業系統的安裝光碟片。
USB軟碟機(安裝Windows XP時使用)。
一片空白且已格式化的磁片(安裝Windows XP時使用)。
請將準備好的SATA硬碟接上SATA資料傳輸線及電源線，並分別接至主機板上的SATA插座，最後
B. 在BIOS組態設定中設定SATA控制器模式
請確認在BIOS組態設定中SATA控制器的設定是否正確。請參考第二章「BIOS組態設定」－「Pe-
1. 電源開啟後，BIOS在進行POST時，按下<Delete>鍵進入BIOS設定程式。進入「Peripherals」確認
「OnChip SATA Channel」為開啟狀態。接著請將「OnChip SATA Type」選項設定為「RAID」。
2. 若要設定UEFI RAID模式，請參考C-1章節說明；若要進入傳統RAID ROM，請參考C-2章節說明，
此部份所提及之BIOS組態設定選項及其敘述，並非所有主機板皆相同，需依您所選購的
此模式僅支援Windows 8 64-bit 作業系統。
進行UEFI RAID設定，您必須準備一支支援FAT32格式的隨身碟，並且將主機板驅動程式光碟片中
「\BootDrv\UEFI RAID Utility」路徑下所有檔案(包含UEFI RAID 工具"rcadm.efi")複製到此隨身碟。複
製完成後，即可參考以下步驟設定UEFI RAID。
在BIOS組態設定畫面，進入「BIOS Features」將「OS Type」選項設為「Windows 8」，「CSM Support」
重新開機後按<F12>進入開機裝置選擇清單，以上下鍵移動至您的USB隨身碟(需選擇前方有註
明"UEFI"的隨身碟)後按<Enter>。請依下列步驟輸入指令，執行RAID設定工具。
(在「Shell」或「fsx:」(x表示隨身碟的代碼)下皆可執行以下指令)
若要查看目前已連接硬碟的資訊，請輸入「rcadm -M -qa」後按<Enter>，畫面會顯示「CONTROLLER LIST」及「DISK LIST」相關資訊。
若要建立磁碟陣列，請參考下列範例輸入指令，再按<Enter>。建立完成後，畫面會出現"created
範例一：使用硬碟0及硬碟1建構RAID 0，指定容量40 GB。
rcadm -C -r0 -d 0 1 -s 40000
(「C」=建構磁碟陣列，「r0」=RAID 0，「d 0 1」=硬碟0及硬碟1，「s x0000」=指定磁碟陣列容量大小
為40 GB，若要使用最大容量，可不輸入「-s x0000」)
範例二：使用4顆硬碟(硬碟1~4)建構RAID 5磁碟陣列，指定容量為75 GB。
rcadm -C -r5 -d 1 2 3 4 -s 75000
要查看已完成的磁碟陣列，可輸入「rcadm -M -qa」指令後按<Enter>，畫面除了列出「CONTROLLER LIST」及「DISK LIST」，還會出現「ARRAY LIST」。
若要刪除磁碟陣列，請參考以下指令，輸入後按<Enter>。
(「D」=刪除磁碟陣列，「a 1」=磁碟陣列1，若要刪除所有磁碟陣列，請輸入「a *」)
當確認訊息出現後，確定刪除請輸入<YES>，取消請輸入<NO>，接著按<Enter>鍵完成刪除磁碟陣
若要退出UEFI RAID設定畫面，輸入「exit」 後按<Enter>鍵。
以下步驟介紹如何進入傳統RAID BIOS設定SATA RAID模式。若不製作RAID，可以跳過此步驟。
系統啟動在BIOS POST (Power-On Self Test開機自我測試)畫面之後，進入作業系統之前，請按<Ctrl>
+ <R>鍵進入RAID BIOS設定程式。
1. 在「Create Array」選項按<Enter>鍵來製作RAID磁碟。
2. 游標跳至右方「Disks」區後，請在此選擇欲加入磁碟陣列的硬碟。你可以使用上下鍵選擇硬碟再
按<Insert>鍵將它選取，被選取的硬碟字體會變為綠色，若要使用全部的硬碟做為磁碟陣列，只
需按下<A>即可。全部選取完成後請按<Enter>鍵。游標將跳至左下方「User Input」區。
3. 在「User Input」區，請先選擇欲製作的磁碟陣列模式，可選擇的RAID模式會依據所安裝的硬碟
總數而定，選擇完請按<Enter>鍵。接下來請依畫面指示設定磁碟陣列大小。你可以選擇最大化
磁碟容量(All available space)，或是使用上下鍵調整容量大小，完成後請按<Enter>。
4. 接著請選擇快取模式(Caching Mode)，選項有Read/Write、Read Only及None。完成後按<Enter>鍵。
5. 最後畫面會出現"Confirm Creation of Array"，確定製作磁碟陣列請按<C>，回上一步請按<Esc>。製
作完成後將會回到主畫面。在此畫面您可看到新製作的磁碟陣列。若要離開RAID BIOS utility請
1. 在主畫面選擇「Delete Arrays」按<Enter>鍵。
2. 之後游標將跳至「Arrays」區，在欲刪除的磁碟陣列上按<Insert>鍵選取，再按<Enter>鍵。
3. 待確認訊息出現後，若您確定要刪除該磁碟，請按<C>確認或按<Esc>取消。
刪除現有的磁碟陣列可能會造成資料的毀損。若您想要取消刪除的動作，記得備份包括
磁碟陣列模式，陣列成員及區塊大小等磁碟陣列的資料。- 32 -
安裝SATA RAID/AHCI驅動程式及作業系統
完成BIOS的設定後，您可以開始安裝作業系統至SATA硬碟中。
(以下介紹以作業系統Windows 8為範例)
您必需在安裝Windows時載入主機板的SATA RAID/AHCI驅動程式。請先使用另一系統將主機板驅
動程式光碟片裡的SATA RAID/AHCI驅動程式複製到USB 隨身碟。請將光碟片中「\BootDrv」路徑
下的「Hw8_A88」資料夾複製到USB隨身碟。
由作業系統Windows 8的光碟片開機並執行安裝作業系統的步驟，當載入驅動程式的畫面出現時，
選擇USB隨身碟，並選擇RAID/AHCI驅動程式的位置：
RAID 驅動程式路徑： 「Hw8_A88\RAID\x86」(供Windows 8 32-bit 版本使用)
「Hw8_A88\RAID\x64」(供Windows 8 64-bit 版本使用)
AHCI 驅動程式路徑： 「Hw8_A88\AHCI\W8」(供Windows 8 32-bit 版本使用)
「Hw8_A88\AHCI\W864A」(供Windows 8 64-bit 版本使用)
若要安裝Windows 7，請將目錄指至「\Hw7_A88」。
請選擇「AMD-RAID Controller」驅動程式並按「下一步」載入所需的驅動程式。完成後，請繼續作
B. 安裝Windows XP (32-bit)
安裝Windows XP前，請先安裝USB軟碟機至您的電腦，因為您必需在安裝 Windows XP時從軟碟片
載入主機板的SATA RAID/AHCI驅動程式。如果沒有載入驅動程式，那麼在作業系統安裝過程中，
系統可能無法辨識此硬碟。請參考以下方法將驅動程式複製至軟碟片。
若欲複製AMD A88X RAID/AHCI驅動程式，請將「\BootDrv\Hxp」資料夾內的所有檔案複製至
1: 使用另一作業系統並放入主機板驅動程式光碟片。
2: 進入光碟片中「BootDr v」資料夾，雙擊「Menu.exe」檔案後會出現「命令提示字元」畫面，內含
3: 放入空白磁片(若您使用的是USB軟碟機，請先確認它已被指定為A磁碟)。依所要安裝的作業
系統按下SATA控制器驅動程式代碼後再按<Enter>鍵。若是將磁碟陣列建構在由AMD A88X晶
片組所接出的硬碟中並安裝Windows XP，請選擇「6) hseries AHCI/RAID for XP」。
接著電腦即會自動複製所需的檔案至磁片中。完成後請按任意鍵離開。
party SCSI or RAID driver」訊息時，請立即按下<F6>鍵。接著會出現要求您載入裝置驅動程式的訊
當確認畫面出現後，請按<Enter>鍵繼續載入所需的驅動程式。完成後，請繼續作業系統的安裝。- 33 -
安裝驅動程式之前，請先安裝作業系統。(以下介紹以作業系統Windows 8為範例)
安裝完作業系統後，請將驅動程式光碟片置入光碟機中，點選出現的「點選要針對此
光碟執行的動作」訊息，接著選擇「執行Run.exe」 (或進入「我的電腦」，開啟光碟機
放入驅動程式光碟片後，「Xpress Install」會先自動掃描您的系統並列出建議您安裝的驅動程式。
您可以按下「Xpress Install完整安裝」鍵，「Xpress Install」將會自動為您安裝所有勾選的驅動程式，
或是點選「單點安裝」頁面單獨安裝您所需要的驅動程式。
此份文件沒有技嘉的書面允許將不可複製，以及不可向第三方透露文件內容，也不被使用於任何
違反前述時將被起訴。我們相信內容中所包含的訊息在印刷時，於各方面是準確的。然而，技嘉
將不承擔本文中任何的錯誤或省略的責任。再則，指明此份文件裡的資訊是隨時調整不另行通
除了高性能產品外，所有技嘉主機板均履行歐盟規章，如RoHS (電器電子設備使用某些危害物質
限制指令 Restriction of the use of Certain Hazardous Substances in Electrical and Electronic Equipment,
RoHS)及WEEE (廢電器及電子設備指令Waste Electrical and Electronic Equipment, WEEE)環境指令，
與主要全球性的安全規章要求。並需防止有害物質釋放進入環境，以及使我們的自然資源使用度
達到最大化。以下訊息是技嘉提供如何能負責地在您的『最終產品』內回收再利用或再使用大多
電器電子設備使用某些危害物質限制RoHS指令的聲明
技嘉產品無有意添加危害物質(鎘，鉛，汞，六價鉻，多溴聯苯類與多溴二苯醚類)。零件與零部件
均經過仔細地選擇，使符合RoHS要求。並且持續著努力發展不使用國際間禁止的毒性化學製
技嘉將履行歐盟法律詮釋的2002/96/EC廢電器及電子設備指令。廢電器及電子設備指令是關於
處理、收集、回收再利用與處置電器及電子設備及它們的零部件。在指令下，使用設備必須標明記
以下顯示標誌是在產品或在它的包裝上標明，象徵此產品不得併同其他廢棄物處理。
相反，廢棄設備應該被帶往擁有有效處理、收集、回收再利用等廢棄物收集中心。廢棄
設備在處理時，須做好分類收集與回收再利用，將會有助於保存自然資源，並且確保某
種程度上的回收再利用是保護人類健康和環境。更多關於能減少廢棄設備環境安全方
面的回收再利用細部資訊，請與您的當地政府辦公室、家庭廢棄物處理服務窗口、或是您購買產
當您的電器或電子設備不再對您有用時，請將它回收到您的當地或地區廢棄物管理部門去做回
如果您需要進一步的在您「最終產品」中協助回收再利用、再使用，您可以在您的產品使用手冊
中所列出的消費者關懷專線與我們聯繫，以您的努力，我們將很樂意援助您。
最後，我們建議您透過認識和使用此產品的節能特點(適用的話)，來實踐其他環境友善的行動，
回收再利用此產品所交付的的內部與外部包裝材(包含運輸貨櫃)，並且正確地處理或回收再利用
所使用的電池。有你的幫助，我們才能減少生產電器及電子設備所需自然資源的數量，盡可能減少
最終產品的垃圾掩埋處置耗用，所以一般透過確保潛在的危害物質不會釋放到環境，以及與正確
的處理來增進我們的生活品質。- 35 -
1. 本條款保固標的，僅適用於消費者在台灣地區購買之技嘉產品(新品)。
2. 特價品、整新品、二手商品，庫存品或境外購買之產品，概依當時所附之保固條件為準，超出保固範圍或期
限者，其維修，收費事宜，請洽本公司各服務中心。
3. 產品之保固：以保證書記載與官網公告為準。
4. 代理商或經銷商提供之保固，由其負責，不得據以轉嫁本公司承受。
5. 產品上無技嘉標籤或序號者，或序號與產品不符者，或難以辨識時，恕不提供保固與售後服務。若有維修
6. 消費者自購買產品七日內，發生產品不良或故障時，(除第十二條所列情形外)得憑保證書或發票，並備齊配
件，以原箱包裝，向原經銷商更換新品，逾期則以維修方式處理。
7. 新品外觀瑕疵，屬於人為疏忽，不得請求本公司(經銷商)更換新品。
8. 產品送修時，請以原廠包材或適當材料(如紙箱、氣泡袋或保麗龍等)包裝，如因包裝不當，導致損壞，本公司
9. 除有提供到府收取件產品外，消費者應攜帶技嘉產品及其保證書到各服務中心檢修。
10. 保固期間，本公司負責免費維修，若無法修復時，本公司得更換良品或替代品。
11. 維修（含付費維修），所拆解之零配件，產權屬本公司所有。
12. 保固期間如有不可歸責於技嘉之故障，例如(但不限於)下列事項，必須付費維修，無法修復則不予收費。
(1) 天災、意外、或人為疏忽 (6) 私自拆解結構或維修
(2) 違反產品手冊之使用提示 (7) 蓄意破壞
(3) 組裝不當或非正常使用 (8) 線路或零件氧化(請經常清除積塵以減少發生)
(4) 使用未經認可之配件 (9) 當做測試設備使用(如RAM、VGA、USB測試)
(5) 超出允許使用之環境 (10) 電源異常造成之損毀
13. 隨機之耗材、贈品及包材等均不在保固範圍之列。
14. 過(不)保固產品之檢測及維修，均需收費，無法修復則不收維修費。收費標準請參閱官網或洽服務中心。
15. 本條款(V2.1)自100.12.01公告施行。本公司保有增刪、修改、解釋本條款之權利，並於本公司之網頁上公告
後生效。已經出售的產品，從其所附保證條款。- 36 -
技術服務專線：0800-079-800 ， 02-8665-2646
星期一~星期五 上午 09:30 ~下午 08:30
星期六 上午 09:30 ~下午 05:30
技術/非技術問題支援：http://ggts.gigabyte.com.tw
網址(英文)：http://www.gigabyte.com
網址(中文)：http://www.gigabyte.tw
您也可以至技嘉網站，點選右上角的國別選單，選取您所適用的語言。
若您有技術及非技術(業務及市場)的相關問題時，
歡迎至http://ggts.gigabyte.com.tw，選擇您所適用
