GAN3160TN - 主板 GIGABYTE - 免费用户手册

用户手册 GAN3160TN GIGABYTE

更详尽的产品相关信息，请连接至技嘉网站查询。 为减缓地球暖化效应，本 产品包装材 料 皆 可 回 收 再 利 用 ，技 嘉 与您一同

Rev. 1001版权 © 2016年，技嘉科技股份有限公司，版权所有。 本使用手册所提及的商标与名称，均属其合法注册的公司所有。

本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。 本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。 本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。 未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版本使用手册内容。 为了协助您要了解产品详细规格数据，请仔 细 阅 读【使 用 手 册】。 产 品 相 关 信 息 ，请 至 网 站 查 询 ：http://www.gigabyte.cn/

您可以在主板上找到标示着此主板的版本「REV : X.X」。其 中 X.X为数字，例如标示「REV : 1.0」，意 即 此

主板的版本为1.0。当 您 要 更 新 主 板 的 BIOS、驱动程序或参考其他技术数据时，请注意产品版本的标示。

5 使用手册- 1本 5 后方I/O设备挡板铁片- 1个

5 SATA 排线 5 板载COM扩展排线- 1个

(注) 此芯片位于主板背面。 GA-N3160TN

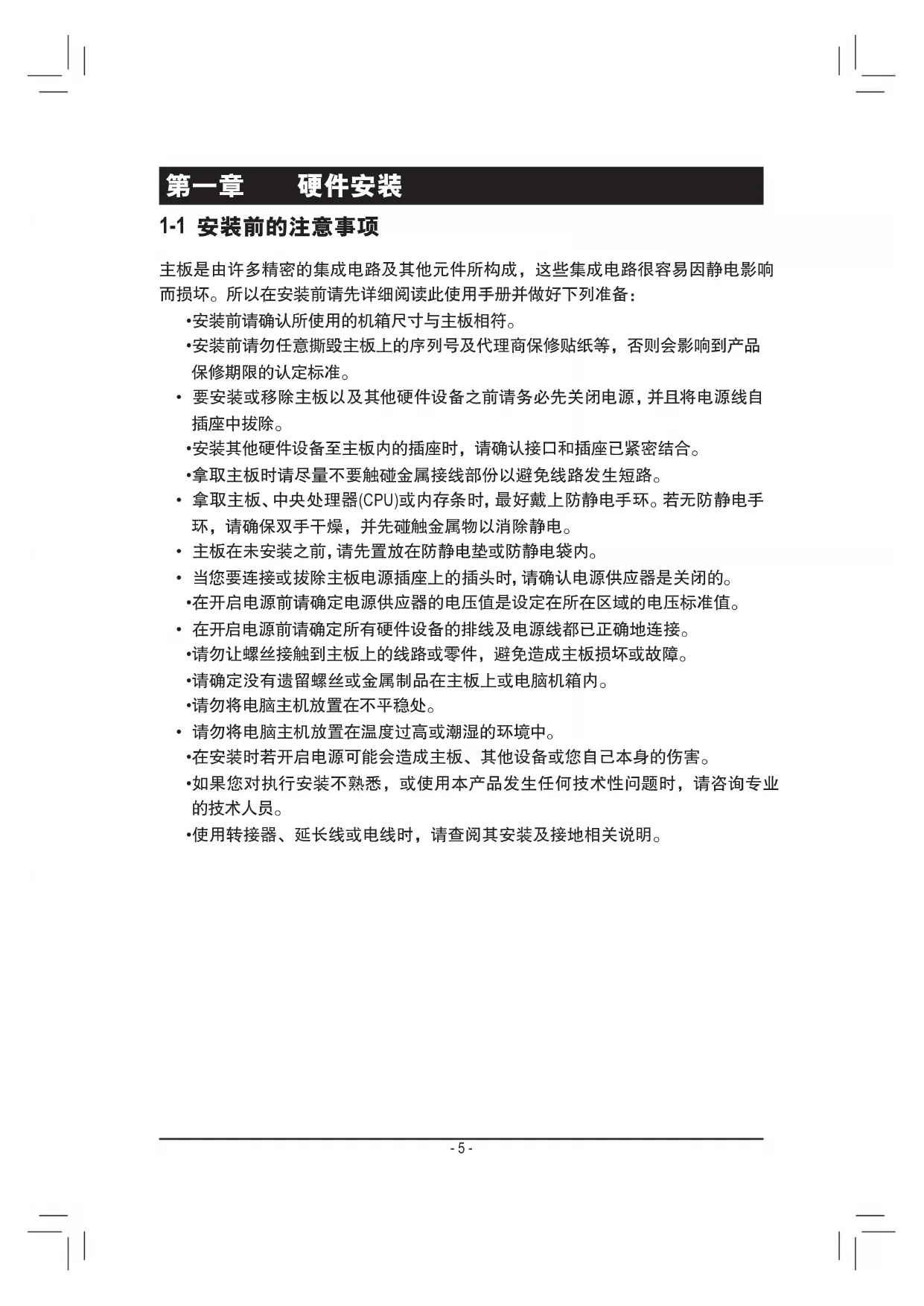

• 上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利1-1 安装前的注意事项 主板是由许多精密的集成电路及其他元件所构成，这些集成电路很容易因静电影响 而损坏。所以在安装前请先详细阅读此使用手册并做好下列准备：

• 安装前请确认所使用的机箱尺寸与主板相符。

• 安装前请勿任意撕毁主板上的序列号及代理商保修贴纸等，否则会影响到产品

• 要安装或移除主板以及其他硬件设备之前请务必先关闭电源，并且将电源线自

• 安装其他硬件设备至主板内的插座时，请确认接口和插座已紧密结合。

• 拿取主板时请尽量不要触碰金属接线部份以避免线路发生短路。

• 拿 取 主 板 、中 央 处 理 器 (CPU)或内存条时，最好戴上防静电手环。若无防静电手 环，请确保双手干燥，并先碰触金属物以消除静电。

• 主板在未安装之前，请先置放在防静电垫或防静电袋内。

• 当您要连接或拔除主板电源插座上的插头时，请确认电源供应器是关闭的。

• 在开启电源前请确定电源供应器的电压值是设定在所在区域的电压标准值。

• 在开启电源前请确定所有硬件设备的排线及电源线都已正确地连接。

• 请勿让螺丝接触到主板上的线路或零件，避免造成主板损坏或故障。

• 请确定没有遗留螺丝或金属制品在主板上或电脑机箱内。

• 请勿将电脑主机放置在温度过高或潮湿的环境中。

• 在安装时若开启电源可能会造成主板、其他设备或您自己本身的伤害。

• 如果您对执行安装不熟悉，或使用本产品发生任何技术性问题时，请咨询专业

• 使用转接器、延长线或电线时，请查阅其安装及接地相关说明。

• 请勿自行拆解主板内建的SoC及其散热片 ，以 避 免 造 成 损坏。 2 MB 高速缓存

内存 2个DDR3L SO-DIMM插 槽 ，最 高 支持到8 GB

• 由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实 际上显示的内存容量将少于实际安装的内存容量。

• 由于SoC的 限 制 ，若 安 装1333 MHz的内存则会降频为1066 MHz。 支持non-ECC内存 显示功能 内建于SoC： - 1个VGA插 座 ，可 支持至最高1920x1200@60 Hz的分辨率 - 1个HDMI插 座 ，可 支持至最高3840x2160@30 Hz的分辨率 支持最大共用显示内存至512 MB 音频 内建Realtek

ALC887芯片 支持High Definition Audio 支持2/4/5.1声道 网络 内建2个Realtek

• 内建网络不支持线路汇整功能(Teaming)。 扩展槽 1个PCI Express x1插槽，支持x1运行规格 1个Mini PCIe 插槽 (half size)(MPCIE1) (PCI Express x1和Mini PCIe插槽支持PCI Express 2.0) 储存设备介面 内建于芯片组： - 2个SATA 3.0插座 - 1个MSATA插座(MSATA_MPCIE2) USB 内建于芯片组： - 4个USB 3.0接口在后方面板 - 4个USB 2.接口需经由排线从主板内USB插座接出 内接插座 1个4 PIN 主板供电插座 1个CPU风扇插座 1个系统风扇插座 2个SATA 3.0插座 1个MSATA插座 1个SATA电源插座 1个主板跳线插座 1个前置音频插座 1个电池电源插座 2个USB 2.0 插座 (每个插座最多可转接两个前置接口) 6个板载COM插座 6个板载COM电源选择针脚 1个VGA插座 1个数字麦克风插座 1个LVDS 插座 1个LVDS驱动电压插座 1个平面显示器插座 1个平面显示器电源针脚 1个平面显示切换器插座

1-2 产品规格内接插座 1个背光切换器插座 1个喇叭插座 1个蜂鸣器插座 1个机箱被开启插座 1个LPT/GPIO插座 1个声音控制插座 1个设定LPT设备针脚 1个设定GPIO POWER针脚 1个设定GPIO状态针脚 2个设定USB信号针脚 1个清除CMOS数据针脚 后窗IO接口 1个DC-In电源插座 1个HDMI插座 1个VGA插座 4个USB 3.0接口 2个RJ-45接口 2个音频接口(音频输入、麦克风) I/O控制器 内建iTE

PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0 附加工具程序 支持Xpress Install 支持@BIOS 支持APP Center

• APP Center 支持的程序会因不同主板而有所差异；各程序所支持的功 能也会依主板的规格而不同。 附赠软件 Norton

Internet Security (OEM版本) 操作系统 支持Windows 10/8.1/7 64-bit

• 若要安装Windows 7请先至技嘉网站下载/安装「Windows USB Installation Tool」。 规格 Thin Mini-ITX规格；17.0cm x 17.0cm

• 产品规格或相关信息技嘉保留修改的权利 ，有 任 何 修 改 或 变更时，恕不另行通知。 - 7 -1-4 安装扩展卡 在开始安装扩展卡前，请注意以下的信息：

• 请确认所使用的扩展卡规格是在此主板的支持范围，并请详细阅读扩展卡的使用

• 在安装扩展卡之前，请务必将电源关闭，以 免 造 成 损毁。 请至技嘉网站查询 处 理 器 、内 存 条 及SSD支持列表。 请至技嘉网站查询更详尽的硬件安装说明。 请至技嘉网站「支持\工具程序」页面下载最新的工具程序。

1-3 安装内存条 在开始安装内存条前，请注意以下的信息：

• 请确认所使用的内存条规格是在此主板的支持范围，建 议您使用相同容量、厂牌、

(请至技嘉网站查询有关支持的内存条速度及列表)

• 在安装内存条之前，请务必将电源关闭，以 免 造 成 损毁。

• 内存条有防呆设计，若 插 入 的 方 向 错误，内存条就无法安装，此 时请立刻更改插入

此主板配置2个内存条插槽并支持双通道内存技术(Dual Channel Technology)。安 装内存条后，BIOS 会自动检测内存的规格及其容量。当使用双通道内存时，内存前端总线的频宽会增加为原来的

2个内存条插槽分为两组通道(Channel)： 通道A (Channel A)：SODIMM_1 (插槽1) 通道B (Channel B)：SODIMM_2 (插槽2) 由于SoC的 限 制 ，若 要 使 用 双通道内存技术，在 安 装内存条时需注意以下说明：

1. 如果只安装一支内存条，请务必安装在SODIMM_1插 槽 ，且 无法启动双通道内存技术。

2. 如果要安装两支内存条，建 议您使用相同的内存条(即相同容量、厂牌 、速 度 、颗粒)，才

能发挥双通道内存技术的最佳性能。1-5 后方设备插座介绍 DC电源插座 连接DC电源至此插座。支持12V、19V~24V的变压器。请注 意 ，此 插 座 不 可 同 时与4-pin ATX 12V电源插座作为DC电源输入。 USB 3.0接口

此接口支持USB 3.0规格，并可兼容于USB 2.0/1.1规格 。您 可 以 连接USB设备至此接口。

VGA插座 此插座支持15-pin的VGA接口并且可支持最高至1920x1200@60Hz的分辨率(实际所支持的 分辨率会依您所使用的显示器而有不同)，您 可 以 连接支持VGA接口的显示器至此插座。 HDMI 插座 此插座可兼容于HDCP规格并且支持Dolby TrueHD及DTS HD Master Audio音频信号格 式 ，最 高 可 支持192KHz/24bit 8-channel LPCM音频输 出 。您 可 以 连 接 支持HDMI接口的 显示器至此插座。HDMI技 术 最高可支持至 3840x2160@30 Hz的分辨率，实际所支持的分辨率会依您所使用的显示器而有不同。 网络插座(RJ-45) 此网络插座是超高速以太网络(Gigabit Ethernet)，提 供 连线至互联网，传输速率最高每秒可 达1 GB (1 Gbps)。网络插座指示灯说明如下：

此插孔为音频输出 孔 。在 使 用 耳 机或2声道音频输出时，可 以 接 至 此 插 孔 来输出声音。

此插孔为麦克风连接孔。 详细的软件设定请参考技嘉网站的说明。

• 要移除连接于各插座上的连接线时，请先移除设备端的接口，再 移 除 连接至主板端

• 移除连接线时，请直 接 拔 出 ，切 勿 左 右 摇晃接口，以 免 造 成 接口内的线路短路。

亮橘色灯 传输速率1 Gbps 亮绿色灯 传输速率100 Mbps 灯灭 传输速率10 Mbps

连接各种外接硬件设备时，请注意以下的信息：

• 请先确认所使用的硬件设备规格与要连接的插座符合。

• 在安装各种设备之前，请务必将设备及电脑的电源关闭，并且将电源线自插座中拔 除 ，以 免 造 成 设备的损毁。

• 安装好设备要开启电源前，请再次确认设备的接口与插座已紧密结合。 - 10 -2/3) CPU_FAN/SYS_FAN (散热风扇电源插座) 此主板的散热风扇电源插座皆为4-pin。电源插座皆有防呆设计，安 装时请注意方向(黑色线 为接地线)。若 要 使 用 风扇控制功能，须搭配具有转速控制设计的散热风扇才能使用此功 能。建议您于机箱内加装系统散热风扇 ，以 达到最佳的散热性能。

• 请务必接上散热风扇的电源 插 座 ，以 避 免 CPU及系统处于过热的工作环境 ，若 温度 过高可能导致CPU或是系统死机。

• 这些散热风扇电源插座并非跳线，请勿放置跳帽在针脚上。 SYS_FAN

CPU_FAN：针脚 定义1 接地脚2 +12V3 转速检测脚4 转速控制脚SYS_FAN：针脚 定义1 接地脚2 转速控制脚3 转速检测脚4 VCCCPU_FAN

4) SATA3_0/1 (SATA 3.0插座)

这些SATA插座支持SATA 3.0规格，并可兼容于SATA 2.0及SATA 1.0规格 。一 个SATA接口只能

针脚 定义1 接地脚2 TXP3 TXN4 接地脚5 RXN6 RXP7 接地脚

当未连接后窗DC In电源插座时，可 连接此插座输入电源 。但 是 当后窗DC In电源插座己连接 时，此 插 座 只 能 做 为电源输出之用。 做为电源输入时：针脚 定义1 接地脚2 接地脚3 +12V4 +12V

注 意 ！不 可 同 时连接此2组插座做为电源输入。 - 11 -5) SATA_PWR (SATA电源插座) 此插座可以提供SATA设备电源。

此电池提供电脑系统于关闭电源后仍能记忆CMOS数据(例 如 ：日 期 及 BIOS设定)所需的电 力，当此电池的电力不足时，会造成CMOS的数据错误或遗失 ，因 此 当电池电力不足时必须

您也可以移除电池连接线来清除CMOS数据：

2. 将电池连接线从电池连接线插座中拔起，等 候 约一分钟。

• 更换电池前，请务必关闭电脑的电源并拔除电源线。

• 更换电池时请更换相同型号的电池 ，不 正 确的型号可能引起爆炸的危险。

• 若无法自行更换电池或不确定电池型号时，请联系购买店家或代理商。

• 安装电池时，请注意电池上的正(+)负(-)极(正极须向上)。

• 更换下来的旧电池须依当地法规处理。 - 12 -9

• PW－电源开关(红色)： 连接至电脑机箱前方面板的主电源开关键。您 可 以 在 BIOS程序中设定此按键的关机方式(请 参考 第 二 章「BIOS程序设定 」－「Chipset」的 说明)。

• HD－硬盘动作指示灯(蓝色)： 连接至电脑机箱前方面板的硬盘动作指示灯。当硬盘有存取动作时指示灯即会亮起。

• RES－系统重置开关(绿色)： 连接至电脑机箱前方面板的重置开关(Reset)键。在 系 统死机而无法正常重新开机时，可 以 按 下重置开关键来重新启动系统。

S0 灯亮 S3/S4/S5 灯灭 连接至机箱前方面板的电源指示灯。当系统正在运行时，指 示 灯为持续 亮着；系 统进入休眠模式(S3/S4)及关机(S5)时，则为熄灭。

9) VGA_CONN (VGA扩展插座)

此插座可通过转接线连接至VGA显示器。 针脚 定义 针脚 定义 1 VGA_R 6 接地脚 2 接地脚 7 HSYNC

电脑机箱的电源开关、系 统重置开关、喇 叭 及 系 统运行指示灯等可以接至此插座。请依据 下列的针脚定义连接，连接时请注意针脚的正负(+/-)极。 电脑机箱的前方控制面板设计会因不同机箱而 有 不 同 ，主 要 包 括 电源开关、系 统重置开关、电 源指示灯、硬盘动作指示灯、喇 叭 等 ，请依机箱上的信号线连接。 - 13 -10) LPT_GPIO (LPT/GPIO插座)

此插座可以连接LPT或GPIO设备，详细设定请参考下方LPT_SEL和GPIO_PWRSEL针脚介绍。

LPT： 针脚 定义 针脚 定义 针脚 定义

将LPT_SEL上的跳帽放在此针脚可以设定LPT_GPIO插座支持GPIO设备，并且提供选择GPIO

将跳帽放在此针脚可以设定LPT_GPIO插座支持LPT设备。请注 意 ：如 果 移 除 此 针脚的跳帽

请将跳帽放在GPIO_PWRSEL上。 短路：将LPT_GPIO设定为LPT (预设值)

- 14 -14) BL_SW (背光切换器) 此切换器提供调整显示器背光的功能。

此针脚可提供不同显示器所使用的电压设定。

LVDS全名为Low-Voltage Differential Signaling，它 运用高速类比电路技术，在 铜质连线上提供 multigigabit数据传输。它 也 是 高 速 数据传输的一个通用介面标准。

4 无作用 18 -RXECLKO_C 32 接地脚

14 接地脚 28 +RXE2_C (注) 需连接至LVDS的接地脚。 - 15 -17) FPD (平面显示器插座) FPD是一个连接至桌上型电脑里的视频信号控制器的高速输出介面，大部份的桌上型电

脑、LCD 电脑显示器及LCD电视内部会使用此介面。此插座符合FPD规范。

此针脚可提供背光调节面板的工作电压设定。请确认所使用的平面显示支持DC In电源电 压。若 不 支持，请使用符合您平面显示器电源电压规范的DC In转接器。 1-2 短路：设定为12V (预设值) 2-3 短路：设定为DC In

此插座连接至主板的L/R Audio输出针脚，可 支持AIO机箱的3W (4ohm)立体声喇叭。

此插座连接至显示器声音控制按钮，可 以 调节声音大小。此 功 能 需 更 新 软件才可以启动。

连接至电脑机箱前方面板的蜂鸣器 。系 统会以不同的哔声来反应目前的开机状况，通 常 正 常开机时，会有一哔声。

此前置音频插座可以支持HD (High Definition，高保真)音频模块。您 可 以 连接机箱前方面板的 音频模块至此插座，安装前请先确认音频模块的针脚定义是否与插 座 吻 合 ，若 安 装不当可 能造成设备无法使用甚至损毁。

• 机箱前方面板的音频输出预设值为支持HD音频模块。

• 机箱前方面板的音频插座与后方的音频插座会同时发声。

• 有部份市售机箱的前方音频连接线并非模块化 ，而 各 机箱的音频连接线定义或有不 同 ，如 何 连接请咨询机箱制造商。 HD 接口定义：

1 MIC2_L 2 接地脚 3 MIC2_R 4 -ACZ_DET 5 LINE2_R 6 检测 7 FAUDIO_JD 8 无针脚 9 LINE2_L 10 检测 - 17 -针脚 定义 针脚 定义

2 电源 (5V) 7 接地脚 3 USB DX- 8 接地脚 4 USB DY- 9 无针脚 5 USB DX+ 10 无作用

这两个针脚提供您切换USB信号。请注意：这两个针脚必须同时设定1-2或2-3短路才能启动

通过板载COM扩展排线可以接出一组板载COM。板载COM扩展排线为选购配 件 ，您 可 以 联

这些插座支持USB 2.0/1.1规格，通过USB扩展挡板，一 个插座可以接出两个USB接口。USB扩

展挡板为选购配 件 ，您 可 以 联系当地代理商购买。

• 请勿将2x5-pin的IEEE 1394扩展挡板连接至USB接口扩展插座。

• 连接USB扩展挡板前，请务必将电脑的电源关闭，并且将电源线自插座中拔除，以 免造成USB扩展挡板的损毁。 - 18 -27) COMC/COMD (板载COM扩展插座)

通过板载COM扩展排线可以接出一组板载COM。板载COM扩展排线为选购配 件 ，您 可 以 联

系当地代理商购买。此 两个插座可以支持RS232、RS422和RS485设备。

1 NDCD- 2 NDSR- 3 NSIN 4 NRTS- 5 NSOUT 6 NCTS- 7 NDTR- 8 +5V/+12V 9 接地脚 10 无作用 RS232 设备：

1 TX(B) 2 无作用 3 TX(A) 4 无作用 5 RX(A) 6 无作用 7 RX(B) 8 +5V/+12V 9 接地脚 10 无作用 RS422 设备：

1 D- 2 无作用 3 D+ 4 无作用 5 无作用 6 无作用 7 无作用 8 +5V/+12V 9 接地脚 10 无作用 RS485 设备：

通过板载COM扩展排线可以接出一组板载COM。板载COM扩展排线为选购配 件 ，您 可 以 联

1 NDCD- 2 NDSR- 3 NSIN 4 NRTS- 5 NSOUT 6 NCTS- 7 NDTR- 8 +5V/+12V 9 接地脚 10 无作用 RS232 设备：

此针脚可提供板载COM扩展插座电源设定。 1-2 短路：设定为12V 2-3 短路：设定为5V (预设值)

本主板提供电脑机箱被开启检测功能，若您要使用此功能，需搭配具有此设计的电脑

利用此针脚可以将主板的BIOS设定数据清除，恢复出厂设定值。如果您要清除CMOS数据 时，请使用如螺丝起子之类的金属物同时触碰两支针脚数秒钟。

• 清除CMOS数据前，请务必关闭电脑的电源并拔除电源线。

• 开机后请进入BIOS载入出厂预设值(Load Optimized Defaults)或自行输入设定值(请参考第二 章 －「BIOS程序设定」的 说明)。

短路：清除CMOS数据 - 20 -第二章 BIOS 程序设定

• 更新BIOS有其潜在的风险，如 果 您 使 用 目 前 版 本 的 BIOS没有问题，我 们建议您不要任意更新 BIOS。如 需 更 新 BIOS，请小心的执行 ，以 避 免 不 当的操作而造成系统损毁。

• 我们不建议您随意变更BIOS设定程序的设定 值 ，因 为可能因此造成系统不稳定或其它不可预期 的结果。如果因设定错误造成系统不稳定或不开机时，请试着清除CMOS设定值数据，将BIOS设 定恢复至出厂预设值。(清除CMOS设定值，请参考 第 二 章 －「Load Optimized Defaults」的 说明 ，或 是 参考 第 一 章 －「电池」或「CLR_CMOS针脚」的 说明。) BIOS (Basic Input and Output System，基 本 输入输出系统)经由主板上的CMOS芯片，记录着系统各 项硬件设备的设定参数。主 要 功 能 为开机自我测试(POST，Power-On Self-Test)、保 存 系 统设定 值及载入操作系统等。BIOS包含了BIOS设定程序，供 用户依照需求自行设定系统参数，使 电脑 正常工作或执行特定的功能。 记忆CMOS数据所需的电力由主板上的锂电池供应，因 此 当系统电源关闭时，这些数据并不会 遗失，当下次再开启电源时，系 统便能读取这些设定数据。 若要进入BIOS设定程序，电源开启后，BIOS在进行POST时，按 下 <Delete>键便可进入BIOS设定

当您需要更新BIOS，可 以 使 用 技 嘉 独特的BIOS更新方法：@BIOS。

当您在BIOS设定程序主画面时，画面最下方会显示被选取选项的说明。

当您在子选单时，只要按下<F1>键，便 可 显示该设定画面的按键操作辅助说明窗口(General Help)， 若要跳离辅助说明窗口，只 须按<Esc>键即 可 。另 外 ，在 选项的右边(Item Help)亦会出现与该选项相 关的使用说明及注意事项。 (BIOS范例版本：F1)

• 若系统运行不稳定时，请选择「Restore Defaults」，即 可 载入出厂的预设值。

• 实际的BIOS设定画面可能会因不同的BIOS版本而有差异，本 章 节的BIOS设定程序画

此画面提供您主板型号及BIOS 版本等信息。您 可 以 选择BIOS设定程序所要使用的语言或是设

• System Language (设定使用语言) 此选项提供您选择BIOS设定程序内所使用的语言。

• System Date (日期设定) 设定电脑系统的 日 期 ，格 式 为「星期(仅供显示)/月/日/年」。若 要 切 换至 「 月 」 、「 日 」 、「 年 」 选项，可 使 用 <Tab>键，并使用<+>或<->键切换至所要的数值。

• System Time (时间设定) 设定电脑系统的时间，格 式 为「时：分 ：秒 」。例 如 下 午 一 点显示为「13：00：00」。若 要 切 换至 「时」、「分」、「秒」选项，可 使 用 <Tab>键，并使用<+>或<->键切换至所要的数值。

• Access Level (使用权限) 依登入的密码显示目前用户的权限(若没有设定密码，将显示「Administrator」。管理员 (Administrator)权限允许您修改所有BIOS设定。用户(User)权限仅允许修改部份您BIOS

- 22 -2-2 Advanced (进设定) & OnBoard LAN Controller (LAN1) & 此选项提供您选择是否开启主板内建的网络功能。(预设值：Enabled) 若您要安装其他厂商的网卡时，请先将此选项设为「Disabled」。 & OnBoard LAN Controller#2 (LAN2) & 此选项提供您选择是否开启主板内建的网络功能。(预设值：Enabled) 若您要安装其他厂商的网卡时，请先将此选项设为「Disabled」。 & Restore AC Power Loss (电源中断后，电源恢复时的系统状态选择) 此选项提供您选择断电后电源恢复时的系统状态。 Power Off 断电后电源恢复时，系 统维持关机状态，需 按 电源键才能重新启动系统。

此画面提供I/O控制器型号信息及设定内建板载COM及并列接口。

` Hardware Monitor & CPU Temperature/System Temperature (检测CPU/系统温度) 显示目前主板上CPU/系统温度。 & CPU/System Fan Speed (检测风扇转速) 显示CPU及系统风扇目前的转速。 & VCore/VCC3/+12V/VCC/CPU_VAXG/Vnn/DDR1_35V (检测系统电压) 显示系统目前的各电压值。 ` IT8768E LPC IO Configuration

此画面提供I/O控制器型号信息及设定内建板载COM。

` SIO Misc Functions & ErP 此选项提供您选择是否在系统关机(S5待机模式)时将耗电量调整至最低。(预设值：Disabled) 请注意：当启动此功能后，以下功能将无作 用 ：定 时开机功能、电源管理事件唤醒功能、鼠 标开机功能、键盘开机功能及网络唤醒功能。 & Case Open (机箱被开启状况) 此选项显示主板上 的「CI针脚」通过机箱上的检测设备所检测到的机箱被开启状况。如 果 电 脑机箱未被开启，此 选项会显示「Close」；如 果 电脑机箱被开启过，此 选项则显示「Open」。 如果您希望清除先前机箱被开启状况的记录，请将「Reset Case Open Status」设为「Enabled」

& Reset Case Open Status (重置机箱状况) Disabled 保留之前机箱被开启状况的记录。(预设值) Enabled 清除之前机箱被开启状况的记录。 & Case intrusion Prompt 此选项提供您选择是否在开机时显示机箱开启通知视窗。(预设值：Disabled) ` CPU Configuration & Limit CPUID Maximum (最大CPUID极限值) 此选项提供您选择是否限制处理器标准CPUID函数支持的 最 大 值 。若 要 安 装Windows XP操 作系统，请将此选项设为「Disabled」；若 要 安 装较旧的操作系统，例 如 Windows NT 4.0时，请 将此选项设为「Enabled」。(预设值：Disabled) & Intel Virtualization Technology (Intel

您可以在同一平台的独立数据分割区，执行多个操作系统和应用程序。(预设值：Enabled) & Power Technology (Intel

EIST功能) 此选项提供您选择是否启动Enhanced Intel

Speed Step (EIST)技术。EIST技术能够根据CPU的负荷 情况，有 效 率 地 调整CPU频率及核心电压，以 减少耗电量及热能的产生 。若 设为「Auto」，BIOS会 自动设定此功能。(预设值：Enabled) - 24 -& Turbo Mode 此选项提供您选择是否启动Intel

CPU加 速 模 式 。若 设为「Auto」，BIOS会自动设定此功能。( 预设值：Enabled) ` Intel IGD Configuration 此画面提供您主板内建显示功能相关的设定选项。 & Integratrd Graphics Device (内建显示功能) 此选项提供您选择是否开启主板内建的显示功能。(预设值：Enabled) ` SATA Configuration & SATA Controller 此选项提供您选择是否启动芯片组内建的SATA控制器。(预设值：Enabled) & SATA Interface Speed 此选项提供您选择设定SATA插槽要以Gen 1、Gen 2或Gen 3模式运行。(预设值：Gen 3) ` SATA Port0/1 & Port 0/1 此选项提供您选择是否开启各SATA插座。(预设值：Enabled) ` Network Stack Configuration & Network stack 此选项提供您选择是否通过网络开机功能(例如Windows Deployment Services服务器)，安 装 支持GPT格式的操作系统。(预设值：Disabled) & Ipv4 PXE Support 此选项提供您选择是否开启IPv4 (互联网通讯协定第4版)的网络开机功能支持。此 选项只有 在「Network stack」设为「Enabled」时，才 能 开放设定。 & Ipv6 PXE Support 此选项提供您选择是否开启IPv6 (互联网通讯协定第6版)的网络开机功能支持。此 选项只有 在「Network stack」设为「Enabled」时，才 能 开放设定。 & PXE boot wait time 此选项提供您设 定 ，按 <ESC>键关闭网络开机功能的等待秒数。此选项只 有 在「Network stack」设为「Enabled」时，才 能 开放设定。 & Media detect count 此选项提供您设定检测媒体的次数。此选项只 有 在「Network stack」设为「Enabled」时，才 能

` CSM Configuration & CSM Support 此选项提供您选择是否启动UEFI CSM (Compatibility Support Module)支持传统电脑开机程 序。 Enabled 启动UEFI CSM。(预设值) Disabled 关闭UEFI CSM，仅支持UEFI BIOS开机程 序。 & Network (内建网络开机功能) 此选项提供您选择是否启动网络控制器的的UEFI或Legacy Option ROM。 Do not launch 关闭Option ROM。 UEFI 仅启动UEFI Option ROM。(预设值) Legacy 仅启动Legacy Option ROM。 此选项只 有 在「CSM Support」设为「Enabled」时，才 能 开放设定。 - 25 -& Storage 此选项提供您选择是否启动存储设备控制器的UEFI或Legacy Option ROM。 Do not launch 关闭Option ROM。 UEFI 仅启动UEFI Option ROM。(预设值) Legacy 仅启动Legacy Option ROM。 此选项只有在「CSM Support」设为「Enabled」时，才 能 开放设定。 & Video 此选项提供您选择是否启动显示控制器的UEFI或Legacy Option ROM。 Do not launch 关闭Option ROM。 UEFI 仅启动UEFI Option ROM。 Legacy 仅启动Legacy Option ROM。(预设值) 此选项只 有 在「CSM Support」设为「Enabled」时，才 能 开放设定。 & Other PCI devices 此选项提供您选择是否启动除了网络、存储设备及显示控制器以外PCI设备控制器的UEFI 或Legacy Option ROM。 Do not launch 关闭Option ROM。 UEFI 仅启动UEFI Option ROM。(预设值) Legacy 仅启动Legacy Option ROM。 此选项只 有 在「CSM Support」设为「Enabled」时，才 能 开放设定。 ` USB Configuration & Onboard USB Feature (内建USB 控制器) 此选项提供您选择是否开启所有内建USB 控制器。(预设值：Enabled) & Legacy USB Support (支持USB规格键盘/鼠标) 此选项提供您选择是否在MS-DOS操作系统下使用USB键盘或鼠标。(预设值：Enabled) & XHCI Mode 此选项提供您设定xHCI控制器在操作系统内的运行模式。 Enabled 此 模 式 下 ，所 有 的 接口在BIOS开机过程最后会被连接至xHCI控制器。 如果BIOS在开机前不支持xHCI控制器(no xHCI pre-boot support)，BIOS会

先将USB 3.0接口连接至EHCI控 制 器 ，待 进入操作系统前再将USB 3.0接

口连接至xHCI控制器。注：若 要 设成「Enabled」，安 装的操作系统必需 支持xHCI规格(driver support)。若 操作系统不支持，所 有 USB 3.0接口将

Disabled 关闭xHCI控制器，USB 3.0接口连接至EHCI控制器，并且以EHCI规格运 行。不 管 系 统是否具备xHCI控制器的软件支持(driver support)，所 有 的 USB 3.0设备皆以高速USB(High-Speed USB)规格运行。 & USB Mass Storage Driver Support (USB储存设备支持) 此选项提供您选择是否支持USB 储存设备。(预设值：Enabled) & Port 60/64 Emulation (I/O接口60/64h的模拟支持) 此选项提供您选择是否开启对 I/O接口60/64h的模拟支持。开启此功能可让没有原生支持 USB的操作系统可以完全地支持 USB 键盘。(预设值：Enabled) & Mass Storage Devices (USB储存设备设定) 此选项列出您所连接的USB储存设备清单，此 选项只有在连接USB储存设备时，才 会出现。 ` IntelRMT Configuration & Intel RMT Support 此选项提供您选择是否开启Intel

& User Password (设定用户密码) 此选项可让您设定用户的密码。在 此 选项按<Enter>键，输入要设定的密码，BIOS会要求 再输入一次以确认密码，输入后再按<Enter>键。设定完成后，当一开机时就必需输入管理 员或用户密码才能进入开机程序。用户密码仅允许您进入BIOS设定程序修改部份选项的

如果您想取消密码，只 需 在 原 来的选项按<Enter>后，先 输入原来的密码<Enter>，接 着BIOS 会要求输入新密码，直 接 <Enter>键，即 可 取 消 密 码。 注意！设定User Password之前，请先完成Administrator Password的设定。 & HDD Security Configuration 此选项列出您所连接的硬盘清单，并可针对选择的硬盘设定密码。此 选项只有在连接硬盘

& Secure Boot 显示系统安全启动状况。 & Vendor Keys

Last Boot HDD Only 关闭除了前次开机硬盘以外的所有SATA设备至操作系统启动完成。 此选项只 有 在「Fast Boot」设为「Enabled」或「Ultra Fast」时，才 能 开放设定。 - 28 -& VGA Support 此选项提供您选择支持何种操作系统开机。 Auto 仅启动Legacy Option ROM。 EFI Driver 启动EFI Option ROM。(预设值) 此选项只有在「Fast Boot」设为「Enabled」时，才 能 开放设定。 & USB Support Disabled 关闭所有USB设备至操作系统启动完成。 Full Initial 在操作系统下及开机自我测试(POST)过程 中 ，所 有 USB设备皆可使用。 Partial Initial 关闭部分USB设备至操作系统启动完成。(预设值) 此选项只有在「Fast Boot」设为「Enabled」时，才 能 开放设定。 & PS2 Devices Support Disabled 关闭所有PS/2设备至操作系统启动完成。 Enabled 在操作系统下及开机自我测试(POST)过程中，PS/2设备可使用。

此选项只有在「Fast Boot」设为「Enabled」时，才 能 开放设定。 & NetWork Stack Driver Support Disabled 关闭网络开机功能支持。(预设值) Enabled 启动网络开机功能支持。 此选项只有 在「Fast Boot」设为「Enabled」时，才 能 开放设定。 & Boot Option #1/2/3 (开机设备顺序设定) 此选项提供您从已连接的设备中设定开机顺序 ，系 统会依此顺序进行开机。例 如 ：您 可 以 将硬盘设为第一开机设备(Boot Option #1)；光驱设为第二开机设备(Boot Option #2)。清 单仅 列出该设备类型被设为第一优先顺序的设备。例 如 ：只 有 在「 Hard Drive BBS Priorities」子 选 单中被设为第一优先设备的硬盘才会出现在此清单里。 当您安装的是支持GPT格式的可卸除式存储设备时，该设备前方会注明"UEFI"，若您想由支 持GPT磁盘分割的系统开机时，可 选择注明"UEFI"的设备开机。 或若您想安装支持GPT格式的操作系统，例 如 Windows 7 64-bit，请选择存放Windows 7 64-bit 安装光盘并注明为"UEFI"的光驱开机。 & Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (各类设备开机顺序设定) 此选项提供您设定各类型设备(包含硬盘、光驱、软驱及支持网络开机的设备)的开机顺序。 在项目按<Enter>键可进入该类型设备的子选单，子 选单会列出所有已安装设备。此 选项只有 在最少安装一组设备时才会出现。 & New Boot Option Policy 此选项提供您新增设备时是否变更开机顺序设定。 Dedault 保留之前的开机顺序设定。(预设值) Place First 将新增设备设为优先开机顺序。 Place Last 将新增设备设为最后开机顺序。 - 29 -Aptio Setup Utility - Copyright (C) 2016 American Megatrends, Inc. Version 2.17.1249. Copyright (C) 2016 American Megatrends, Inc. Main Save Changes and Reset Discard Changes and Reset Save Changes Discard Changes Default Options Restore Defaults Save as User Defaults Restore User Defaults Boot Override Launch EFI Shell from filesystem device gf: Select Screen hi: Select Item Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F3: Optimized Defaults F4: Save & Exit ESC: Exit Boot Save & ExitSecurityAdvanced 2-5 Save & Exit (储存设定值并结束设定程序) & Save Changes and Reset (储存设定值并结束设定程序) 在此选项按<Enter>然后再选择「Yes」即 可 储存所有设定结果并离开BIOS设定程序。若 不 想 储存，选择「No」或 按 <Esc>键即可恢复主画面中。 & Discard Changes and Reset (结束设定程序但不储存设定值) 在此选项按<Enter>然后再选择「Yes」，BIOS将不会储存此次修改的设定，并离开BIOS设定 程序。选择「No」或 按 <Esc>键即可恢复主画面中。 & Save Changes (储存设定值) 在此选项按<Enter>然后再选择「Yes」即 可 储存所有设定结果 。若 不 想 储存，选择「No」或 按 <Esc>键即可恢复主画面中。 & Discard Changes (不储存设定值) 在此选项按<Enter>然后再选择「Yes」，BIOS将不会储存此次修改的设定。选择「No」或 按 <Esc>键即可恢复主画面中。 & Restore Defaults 在此选项按<Enter>然后再选择「Yes」，即 可 载入BIOS出厂预设值。执行此功能可载入BIOS 的最佳化预设值 。此 设定值较能发挥主板的运行性能。在 更 新 BIOS或清除CMOS数据后，

& Save as User Defaults 储存目前所有BIOS设定为用户自订预设值。 & Restore User Defaults 载入用户自订的预设值。 & Boot Override (选择立即开机设备) 此选项提供您选择要立即开机的设备。此 选项下方会列出可开机设备，在 您 要 立 即 开机的 设备上按<Enter>，并在要求确认的信息出现后选择「Yes」，系 统会立刻重开机，并从您所

& Launch EFI Shell from filesystem device (开启可用文件系统的EFI Shell应用程序) 此选项提供您开启可用文件系统的EFI Shell应用程序。在 此 选项上按<Enter>，系 统会立刻重 开机至EFI Shell画面。 - 30 -第三章 附录

• 安装驱动程序之前，请先安装操作系统。(以下介绍以操作系统Windows 8.1为范例)

• 安装完操作系统后，请将驱动程序光盘置入光驱中，点选出现的「点选要针对此光盘 执行的动作」信息，接 着选择「执行Run.exe」(或进入「我 的 电脑」，开启光驱图示，并 执行Run.exe)。

「Xpress Install」会先自动扫描您的系统并列出建议您安装的驱动程序。您可以按下「Xpress Install」键，自 动为您安装所有勾选的驱动程序，或 按 单独安装您所需要的驱动程序。 - 31 -管理声明
