用户手册 GA785GMTUSB3 GIGABYTE

本使用手冊受著作權保護，所撰寫之內容均為技嘉所擁有。本使用手冊所提及之產品規格或相關資訊，技嘉保留修改之權利。本使用手冊所提及之產品規格或相關資訊有任何修改或變更時，恕不另行通知。未事先經由技嘉書面允許，不得以任何形式複製、修改、轉載、傳送或出版

為了協助您使用技嘉主機板，我們設計了以下類別的使用手冊：

如果您要快速安裝，可以參考包裝內所附之【硬體安裝指南】。

如果您要瞭解產品詳細規格資料，請仔細閱讀【使用手冊】。

如果您想瞭解關於技嘉獨特功能詳細使用方法，請至技嘉網站，「支援與下載\主機板\新技術指南」，閱讀或下載相關的資訊。產品相關資訊，請至網站查詢：http://www.gigabyte.tw/

您可以在主機板上找到標示著此主機板的版本「REV : X.X」。其中X.X為數

字，例如標示「REV : 1.0」，意即此主機板的版本為1.0。當您要更新主機板的 BIOS、驅動程式或參考其他技術資料時，請注意產品版本的標示。範例：- 4 -

驅動程式光碟片- 1片使用手冊- 1本硬體安裝指南- 1本 IDE排線- 1條 SATA 3Gb/s排線- 2條後方I/O裝置鐵片- 1個

軟碟機排線 (料號：12CF1-1FD001-7*R) 2埠USB 2.0擴充擋板 (料號：12CR1-1UB030-5*R) 2埠IEEE 1394a擴充擋板 (料號：12CF1-1IE008-0*R) 2埠SATA電源排線 (料號：12CF1-2SERPW-0*R) 音效擴充擋板(S/PDIF輸入+輸出) (料號：12CR1-1SPINO-1*R) 串列埠擴充擋板 (料號：12CF1-1CM001-3*R)

上述附帶配件僅供參考，實際配件請以實物為準，技嘉科技保留修改之權利。

主機板圖片僅供參考。- 7 - GA-785GMT-USB3主機板配置圖 (註) 可連接PS/2鍵盤或滑鼠至此插座。

安裝前請勿任意撕毀主機板上的序號及代理商保固貼紙等，否則會影響到產品保固期限的認定標準。

要安裝或移除主機板以及其他硬體設備之前請務必先關閉電源，並且將電源

安裝其他硬體設備至主機板內的插座時，請確認接頭和插座已緊密結合。

拿取主機板時請儘量不要觸碰金屬接線部份以避免線路發生短路。

拿取主機板、中央處理器(CPU)或記憶體模組時，最好戴上防靜電手環。若無防靜電手環，請確保雙手乾燥，並先碰觸金屬物以消除靜電。

主機板在未安裝之前，請先置放在防靜電墊或防靜電袋內。

當您要拔除主機板電源插座上的插頭時，請確認電源供應器是關閉的。

在開啟電源前請確定電源供應器的電壓值是設定在所在區域的電壓標準值。

在開啟電源前請確定所有硬體設備的排線及電源線都已正確地連接。

請勿讓螺絲接觸到主機板上的線路或零件，避免造成主機板損壞或故障。

請確定沒有遺留螺絲或金屬製品在主機板上或電腦機殼內。

在安裝時若開啟電源可能會造成主機板、其他設備或您自己本身的傷害。

如果您對執行安裝不熟悉，或使用本產品發生任何技術性問題時，請洽詢專

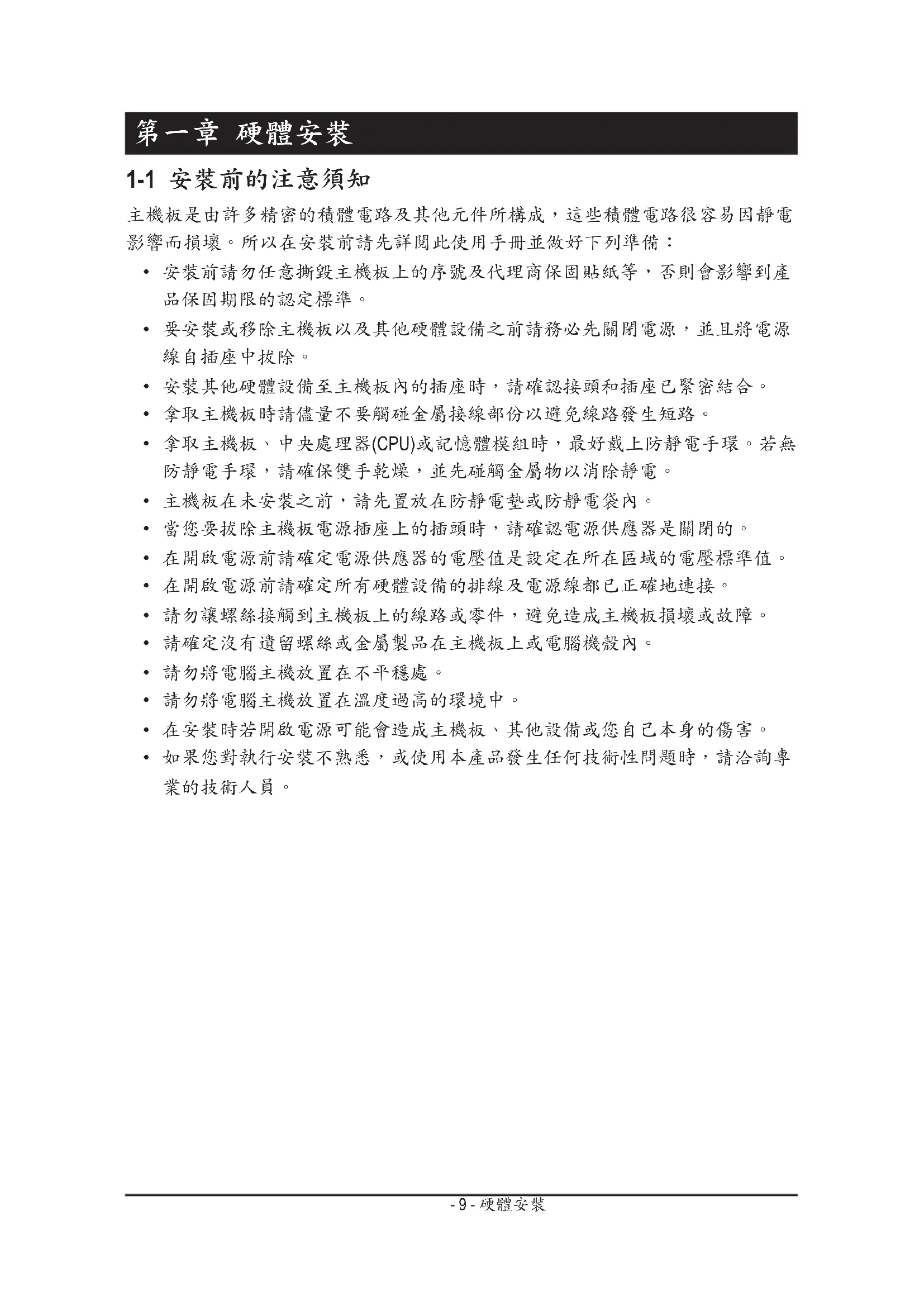

第一章硬體安裝硬體安裝 - 10 - 1-2 產品規格中央處理器(CPU)

支援AM3 處理器： AMD Phenom

II 處理器 (請至技嘉網站查詢有關支援的處理器列表) Hyper Transport Bus

4個1.5V DDR3 DIMM插槽，最高支援到16 GB

支援DDR3 1800(O.C.)/1333/1066 MHz (請至技嘉網站查詢有關支援的記憶體模組列表)

- 5個SATA 3Gb/s插座(SATA2_0、SATA2_1、SATA2_2、SATA2_3、 SATA2_4)，可連接5個SATA 3Gb/s裝置 - 1個eSATA 3Gb/s插座位於後方面板，可連接1個SATA 3Gb/s裝置

- SATA支援RAID 0、RAID 1、RAID 10及JBOD功能

內建於iTE IT8720晶片： - 1個軟碟機插座，可連接1個軟碟機- 11 - 硬體安裝 USB

- 最多支援12個USB 2.0/1.1連接埠

(6個在後方面板，6個需經由排線從主機板內USB插座接出)

- 最多支援2個USB 3.0連接埠在後方面板 IEEE 1394

- 最多支援2個IEEE 1394a連接埠(1個在後方面板，1個需經由排線從主機板內IEEE 1394a插座接出)

CPU/系統智慧風扇控制 (註五)硬體安裝 - 12 - (註一) 由於Windows 32-bit作業系統的限制，若安裝超過4 GB的實體記憶體時，實際上顯示之記憶體容量將少於4 GB。 (註二) 此DVI-D插座不支援轉接為D-Sub的功能。 (註三) DVI-D及HDMI輸出僅能擇一使用。 (註四) 其中兩個與USB 3.0共用連接埠。 (註五) 是否支援CPU/系統智慧風扇控制功能會依不同的CPU/系統扇熱風扇而定。 (註六) EasyTune可使用的功能會因不同主機板而有所差異。 BIOS

Micro ATX規格；24.3公分x 24.3公分- 13 - 硬體安裝 1-3 安裝中央處理器及散熱風扇 1-3-1 安裝中央處理器(CPU)

A. 請先確認主機板上CPU插槽的第一腳(小三角形)位置及CPU的第一腳(小三角形)位置。

在開始安裝中央處理器(CPU)前，請注意以下的訊息：

請確認所使用的CPU是在此主機板的支援範圍。 (請至技嘉網站查詢有關支援的CPU列表)

安裝CPU之前，請務必將電源關閉，以免造成毀損。

請確認CPU的第一腳位置，若方向錯誤，CPU會無法放入CPU插槽內(或是確認

CPU兩側的凹角位置及CPU插槽上的凸角位置)。

在CPU散熱風扇未安裝完成前，切勿啟動電腦，否則過熱會導致CPU的毀損。

請依據您的CPU規格來設定頻率，我們不建議您將系統速度設定超過硬體之標準範圍，因為這些設定對於週邊設備而言並非標準規格。如果您要將系統速度設定超出標準規格，請評估您的硬體規格，例如：CPU、顯示卡、記憶體、硬碟等來

AM3 CPU AM3插槽 CPU上的小三角形

B. 請依下列步驟將CPU正確地安裝於主機板的CPU插槽內。

安裝CPU前，請再次確認電源是關閉的，以避免造成CPU的損壞。

切勿強迫安裝CPU到CPU插槽中，若插入的方向錯誤，CPU就無法插入，此時請立

將CPU第一腳(標示小三角形記號處)對齊CPU插槽上的三角型記號，再將CPU小心放入插槽中，並確定所有針腳都

確定CPU完全插入定位後，一手按住CPU中間的位置，緩緩的將插座拉桿向下壓至鎖住的位置。

1-3-2 安裝散熱風扇請依下列步驟將CPU散熱風扇正確地安裝於CPU上。(此範例為技嘉散熱風扇)

將散熱風散的扣具勾住CPU插槽腳座一邊的凸點，再將另一邊的扣具向下施力勾住CPU插槽腳座的凸點。

最後將散熱風扇的電源線插入主機板上的CPU散熱風扇電

源插座(CPU_FAN)，即完成CPU散熱風扇的安裝。

若要將散熱風扇自CPU上移除時請小心操作，因為散熱風扇與CPU間的散熱膏或散

熱膠帶可能會黏住CPU，若移除時不當操作可能因此損壞CPU。硬體安裝 - 16 -

1-4 安裝記憶體模組 DDR3_1 DDR3_2 由於CPU的限制，若要使用雙通道記憶體技術，在安裝記憶體模組時需注意以下說明：

1. 如果只安裝一支DDR3記憶體模組，無法啟動雙通道記憶體技術。

2. 如果要安裝兩支或四支DDR3記憶體模組，建議您使用相同的記憶體模組(即相同容

量、廠牌、速度、顆粒)，並將其安裝於相同顏色的DDR3插槽內，才能發揮雙通道記憶體技術的最佳效能。在開始安裝記憶體模組前，請注意以下的訊息：

請確認所使用的記憶體模組規格是在此主機板的支援範圍，建議您使用相同容量、廠牌、速度、顆粒的記憶體模組。 (請至技嘉網站查詢有關支援的記憶體模組列表)

在安裝記憶體模組之前，請務必將電源關閉，以免造成毀損。

記憶體模組有防呆設計，若插入的方向錯誤，記憶體模組就無法安裝，此時請立

1-4-1 雙通道記憶體技術此主機板配置4個DDR3記憶體模組插槽並支援雙通道記憶體技術(Dual Channel Technology)。安裝記憶體模組後，BIOS會自動偵測記憶體的規格及其容量。當使用雙通道記憶體時，記憶體匯流排的頻寬會增加為原來的兩倍。 4個DDR3記憶體模組插槽分為兩組通道(Channel)：通道0 (Channel 0)：DDR3_1，DDR3_3 (插槽1及插槽3) 通道1 (Channel 1)：DDR3_2，DDR3_4 (插槽2及插槽4) 若您只安裝兩支DDR3記憶體模組時，建議您將其安裝於DDR3_1及DDR3_2插槽。可啟動雙通道記憶體的組合如下表： (SS：單面，DS：雙面，--：沒有安裝記憶體)

安裝記憶體模組前，請再次確認電源是關閉的，以避免造成記憶體的損壞。DDR3與

DDR2並不相容亦不相容於DDR，安裝前請確認是否為DDR3記憶體模組。

DDR3記憶體模組 DDR3記憶體模組上有一個凹痕，只能以一個方向安裝至記憶體模組插槽內。請依下列步驟將記憶體模組正確地安裝於主機板的記憶體插槽內。

確定好記憶體模組的方向後，扳開記憶體模組插槽兩側的卡榫，將記憶體模組放入插槽，雙手按在記憶體模組上邊兩側，以垂直向下平均施力的方式，將記憶體模組

記憶體若確實地壓入插槽內，兩旁的卡榫便會自動向內卡住記憶體模組，並予以固定。硬體安裝 - 18 - PCI插槽 PCI Express x1插槽 PCI Express x16插槽請依下列步驟將介面卡正確地安裝於主機板的介面卡插槽內：

1. 先找到正確規格的介面卡插槽，再移除電腦機殼背面、插槽旁的金屬擋板。

2. 將介面卡對齊插槽，垂直地向下壓入插槽內。

3. 請確定介面卡之金手指已完全插入插槽內。

4. 將介面卡的金屬檔板以螺絲固定於機殼內。

5. 安裝完所有的介面卡後，再將電腦機殼蓋上。

6. 開啟電源，若有必要請至BIOS中設定各介面卡相關的設定。

7. 在作業系統中安裝介面卡所附的驅動程式。

範例：安裝/移除PCI Express顯示卡

以雙手按在顯示卡上邊兩側，垂直向下地將顯示卡插入PCI Express插槽中。請確認顯示卡與PCI Express插槽完全密合且不會

將PCI Express插槽上的卡榫輕輕扳開，再將顯示卡移除。 1-5 安裝介面卡在開始安裝介面卡前，請注意以下的訊息：

請確認所使用的介面卡規格是在此主機板的支援範圍，並請詳細閱讀介面卡的使

在安裝介面卡之前，請務必將電源關閉，以免造成毀損。- 19 - 硬體安裝 (註一) Window XP作業系統，請務必安裝AMD晶片組驅動程式8.51 (含)以上版本。 (註二) 安裝主機板晶片組驅動程式後，不需要再另外安裝顯示卡的驅動程式。 (註三) 若要變更BIOS設定程式中「Internal Graphics Mode」或「UMA Frame Buffer Size」選項的設定值，務必先在作業系統中關閉CrossFire再進行設定。 1-6 建構ATI Hybrid CrossFireX

ATI Hybrid CrossFireX技術經由獨立顯示卡和內建顯示核心結合的模式下，為AMD平台帶來了顯著的顯示性能突破。本章節提供啟動ATI Hybrid CrossFireX的步驟說明。 A. 系統需求 - 作業系統Windows 7/Vista或Windows XP

- 具備支援ATI Hybrid CrossFireX功能的主機板以及其驅動程式 - 具備支援ATI Hybrid CrossFireX功能的顯示卡

參考「1-5安裝介面卡」章節的步驟將顯示卡安裝至主機板上的PCI Express插槽。

將顯示器的接頭接至後方面板的顯示插座。 C. BIOS設定在BIOS設定程式的「Advanced BIOS Features」，針對以下選項進行設定： - 「Internal Graphics Mode」選項設為「UMA」。

- 「UMA Frame Buffer Size」選項設為「256MB」或「512MB」。

- 「Surround View」選項設為「Disabled」。 - 「Init Display First」選項設為「OnChipVGA」。 D. 設定顯示驅動程式在作業系統中安裝完主機板的驅動程式後，進入「ATI Catalyst

Control Center」。在左上角的「圖形」按鈕選擇「CrossFire

」已被選取。硬體安裝 - 20 - 1-7 後方裝置插座介紹 USB 2.0/1.1連接埠

此連接埠支援USB 2.0/1.1規格，您可以連接USB裝置至此連接埠。例如：USB鍵盤/滑

鼠、USB印表機、USB隨身碟…等 PS/2 鍵盤或PS/2滑鼠插座連接PS/2鍵盤或滑鼠至此插座。 D-Sub插座此插座支援15-pin的D-Sub接頭，您可以連接支援D-Sub接頭的螢幕至此插座。 DVI-D插座

此插座支援DVI-D規格，您可以連接支援DVI-D接頭的螢幕至此插座。 HDMI插座

HDMI (High-Deﬁnition Multimedia Interface)提供全數位化影像/聲音傳輸介面，可以傳送未經壓縮的音頻信號及影像信號，並相容於HDCP規格。您可以連接具有HDMI功能的影音設備至此插座。註：HDMI技術最高可支援至1920x1080p的解析度，實際所支援的解析度會依您所使

(註一) 此DVI-D插座不支援轉接為D-Sub的功能。 (註二) DVI-D及HDMI輸出僅能擇一使用。

當您安裝HDMI設備後，請先確認音效播放的預設裝置是否設定為HDMI(此選項名稱會因不同作業系統而有不同，請參考下圖說明)，並在BIOS主畫面下的「Advanced BIOS Features」，將「Onboard VGA output connect」選項設定為「D- SUB/HDMI」。

在Winsdows Vista進入此選單，請在開始>控制台>聲音及音訊裝置>音訊，將「Realtek HDMI Output」設為預設值。

(註二)- 21 - 硬體安裝 S/PDIF光纖輸出插座此插座提供數位音效輸出至具有光纖傳輸功能的音效系統，使用此功能時須確認您的音效系統具有光纖數位輸入插座。 IEEE 1394a連接埠此連接埠支援IEEE 1394a規格，具有高速、高頻寬及熱插拔等功能。您可以連接IEEE 1394a裝置至此連接埠。 eSATA 3Gb/s連接埠此連接埠由AMD SB710晶片接出，支援SATA 3Gb/s規格，並可相容於SATA 1.5Gb/s規格。您可以連接外接SATA裝置或是連接SATA連接埠倍增器。網路插座(RJ-45) 此網路插座是超高速乙太網路(Gigabit Ethernet)，提供連線至網際網路，傳輸速率最高每秒可達1 GB (1 Gbps)。網路插座指示燈說明如下：

亮橘色燈傳輸速率1 Gbps 亮綠色燈傳輸速率100 Mbps 燈滅傳輸速率10 Mbps

A. 雙螢幕組合：此主機板內建三種視訊輸出接頭：DVI-D、HDMI及D-Sub。下表列出是否支援兩組顯示器

要播放HD DVD或藍光光碟，建議您參考下列系統配備規格(或更高的系統規格)，才能獲

記憶體：2支DDR3 1066 MHz、容量1 GB的記憶體模組，並啟動雙通道技術

BIOS設定：UMA Frame Buffer Size 需設為256 MB以上(請參考第二章「BIOS組態設定」－「Advanced BIOS Features」的說明)

播放軟體：CyberLink PowerDVD 8.0或以上(請注意：請啟動硬體影像加速功能。)

要移除連接於各插座上的連接線時，請先移除設備端的接頭，再移除連接至主機

移除連接線時，請直接拔出，切勿左右搖晃接頭，以免造成接頭內的線路短路。硬體安裝 - 22 - USB 3.0/2.0 連接埠

此連接埠支援USB 3.0規格，並可相容於USB 2.0/1.1規格。您可以連接USB裝置至此連接

埠。例如：USB鍵盤/滑鼠、USB印表機、USB隨身碟…等。

中央及重低音輸出(橘色) 此插孔在5.1/7.1聲道音效輸出模式中，可提供中央及重低音聲道輸出。

此插孔在7.1聲道音效輸出模式中，可提供後置環繞聲道輸出。

此插孔在4/5.1/7.1聲道音效輸出模式中，可提供中置環繞聲道輸出聲音。

此插孔預設值為音源輸入孔。外接光碟機、隨身聽及其他音源輸入裝置可以接至此插

此插孔預設值為音源輸出孔。在使用耳機或2聲道音效輸出時，可以接至此插孔來輸出聲音。在4/5.1/7.1聲道音效輸出模式中，可提供前置主聲道音效輸出。

此插孔為麥克風連接孔。麥克風必須接至此插孔。以上 ~ 音效插孔除了可支援預設值所指定的裝置外，也可以透過軟體來改變插孔定義，支援不同的音效裝置類型，唯獨麥克風仍必須連接至的麥克風插孔才有作用。詳細的軟體設定請參考第五章－「2/4/5.1/7.1聲道介紹」的說明。- 23 - 硬體安裝 1-8 插座及跳線介紹連接各種外接硬體設備時，請注意以下的訊息：

請先確認所使用的硬體設備規格與欲連接的插座符合。

在安裝各種設備之前，請務必將設備及電腦的電源關閉，並且將電源線自插座中拔除，以免造成設備的毀損。

安裝好設備欲開啟電源前，請再次確認設備的接頭與插座已緊密結合。

12 3.3V (僅供2x12-pin的

1/2) ATX_12V_2X4 / ATX (2x4-pin 12V電源插座及2x12-pin主電源插座) 透過電源插座可使電源供應器提供足夠且穩定的電源給主機板上的所有元件。在插入電源插座前，請先確定電源供應器的電源是關閉的，且所有裝置皆已正確安裝。電源插座有防呆設計，確認正確的方向後插入即可。

12V電源插座主要是提供CPU電源，若沒有接上12V電源插座，系統將不會啟動。

為因應擴充需求，建議您使用輸出功率大的電源供應器(500瓦或以上)，以供應足夠的電力需求。若使用電力不足的電源供應器，可能會導致系統不穩或無法

3 接地腳 4 接地腳 5 +12V (僅供2x4-pin的

3/4) CPU_FAN/SYS_FAN (散熱風扇電源插座) 此主機板的CPU_FAN及SYS_FAN散熱風扇電源接頭為4-pin。電源接頭皆有防呆設計，安裝時請注意方向(黑色線為接地線)。此主機板支援CPU風扇控制功能，須使用具有轉速控制設計的CPU散熱風扇才能使用此功能。建議您於機殼內加裝系統散熱風扇，以達到

1 接地腳 2 +12V /速度控制腳 3 轉速偵測腳 4 速度控制腳 SYS_FAN：

請務必接上散熱風扇的電源插座，以避免CPU、北橋晶片及系統處於過熱的工作環境，若溫度過高可能導致CPU、北橋晶片燒毀或是系統當機。

這些散熱風扇電源插座並非跳線，請勿放置跳帽在針腳上。

此插座用來連接軟碟機。可連接的軟碟機類型有：360 KB、720 KB、1.2 MB、1.44 MB及

2.88 MB。連接軟碟機前請先確認插座及排線第一針腳的位置。通常排線會以不同顏色

來標示出第一針腳位置。軟碟機排線為選購配件，您可以聯絡當地代理商購買。

透過IDE排線此插座最多可連接兩個IDE裝置(例如：硬碟或光碟機等)。連接前請確認插座上防呆缺口的位置。如果連接了兩個IDE裝置，請記得設定兩個裝置的主從關係(Mas- ter/Slave)。(詳細設定請參考IDE裝置廠商所提供的說明)。

這些SATA插座支援SATA 3Gb/s規格，並可相容於SATA 1.5Gb/s規格。一個SATA插座只能連接一個SATA裝置。透過AMD SB710控制器可以建構RAID 0、RAID 1、RAID 10及JBOD磁碟陣列，若您要建構RAID，請參考第五章－「如何建構Serial ATA硬碟」的說明。

若要建構RAID 0或是RAID 1，最少須準備兩個硬碟。若使用兩個以上的硬碟，

若要建構RAID 10，最少須準備四個硬碟且硬碟總數需為偶數。請將SATA 3Gb/s排線的L型接頭連接至SATA硬碟。

電腦機殼的前方控制面板設計會因不同機殼而有不同，主要包括電源開關、系統重置開關、電源指示燈、硬碟動作指示燈、喇叭等，請依機殼上的訊號線連接。

8) F_PANEL (前端控制面板接腳)

電腦機殼的電源開關、系統重置開關、喇叭、機殼被開啟偵測開關/感應器及系統運作指示燈等可以接至此接腳。請依據下列的針腳定義連接，連接時請注意針腳的正負(+/-)

PW－電源開關(紅色)：連接至電腦機殼前方面板的主電源開關鍵。您可以在BIOS組態中設定此按鍵的關機方式(請參考第二章「BIOS組態設定」－「Power Management Setup」的說明)。

SPEAK－喇叭接腳(橘色)：連接至電腦機殼前方面板的喇叭。系統會以不同的嗶聲來反應目前的開機狀況，通常正常開機時，會有一嗶聲；若開機發生異常時，則會有不同長短的嗶聲。嗶聲所代表的含意，請參考第五章的「故障排除」。

HD－硬碟動作指示燈(藍色)：連接至電腦機殼前方面板的硬碟動作指示燈。當硬碟有存取動作時指示燈即會亮

RES－系統重置開關(綠色)：連接至電腦機殼前方面板的重置開關(Reset)鍵。在系統當機而無法正常重新開機時，可以按下重置開關鍵來重新啟動系統。

CI－電腦機殼被開啟偵測接腳(灰色)：連接至電腦機殼的機殼被開啟偵測開關/感應器，以偵測機殼是否曾被開啟。若要使用此功能，需搭配具有此設計的電腦機殼。

MSG/PWR－訊息/電源/待命指示燈(黃色/紫色)：連接至機殼前方面板的電源指示燈。當系統正在運作時，指示燈為持續亮著；系統進入待命(S1)模式時，指示燈呈現閃爍；系統進入休眠模式(S3/S4)及關機(S5)時，則為熄滅。

此前端音源插座可以支援HD (High Definition，高傳真)及AC'97音效模組。您可以連接機殼前方面板的音效模組至此插座，安裝前請先確認音效模組的接腳定義是否與插座吻合，若安裝不當可能造成設備無法使用甚至損毀。

機殼前方面板的音效輸出預設值為支援HD音效模組，若您欲以AC'97音效模組來輸出音效時，請參考第五章－「2/4/5.1/7.1聲道介紹」的說明。

機殼前方面板的音源插座與後方的音源插座會同時發聲。當使用前方面板為HD 音效模組而欲關閉後方的音源輸出功能時，請參考第五章－「2/4/5.1/7.1聲道介

有部份市售機殼的前方音源連接線並非模組化，而各機殼的音源連接線定義或有不同，如何連接請洽機殼製造商。

您可以將光碟機所附的音源訊號線連接至此插座。

此插座提供輸入及輸出S/PDIF數位訊號的功能，透過音效擴充擋板(S/PDIF輸入+輸出)可

以連接具有數位輸出及輸入功能的音效系統。音效擴充擋板為選購配件，您可以聯絡

此插座支援USB 2.0/1.1規格，透過USB擴充擋板，一個插座可以接出兩個USB連接埠。

USB擴充擋板為選購配件，您可以聯絡當地代理商購買。

請勿將2x5-pin的IEEE 1394擴充擋板連接至此USB連接埠擴充插座。

連接US B擴充擋板前，請務必將電腦的電源關閉，並且將電源線自插座中拔除，以免造成USB擴充擋板的毀損。硬體安裝 - 30 -

13) F_1394_1 (IEEE 1394a連接埠擴充插座)

此插座支援IEEE 1394a規格，透過IEEE 1394a擴充擋板可以接出IEEE 1394a連接埠。 IEEE 1394a擴充擋板為選購配件，您可以聯絡當地代理商購買。

請勿將USB擴充擋板連接至此IEEE 1394a連接埠擴充插座。

連接IEEE 1394a擴充擋板前，請務必將電腦的電源關閉，並且將電源線自插座中拔除，以免造成IEEE 1394a擴充擋板的毀損。

連接IEEE 1394a設備時，請先連接電腦端的接頭，再連接至IEEE 1394a設備，並確認接頭與插座已緊密結合。 G.QBOFM

透過串列埠擴充擋板可以接出一組串列埠。串列埠擴充擋板為選購配件，您可以聯絡

利用此接腳可以將主機板的CMOS資料(例如：日期及BIOS設定)清除，回到出廠設定值。如果您要使用清除CMOS資料時，請使用跳帽將針腳短路數秒鐘，或使用如螺絲起子之類的金屬物同時碰觸兩支針腳數秒鐘。

清除CMOS資料前，請務必關閉電腦的電源並拔除電源線。

清除CMOS資料後在啟動電腦之前，請記得移除跳帽，若未移除跳帽就開機，

開機後請進入BIOS載入出廠預設值(Load Optimized Defaults)或自行輸入設定值(請參考第二章－「BIOS組態設定」的說明)。

此電池提供電腦系統於關閉電源後仍能記憶CMOS資料(例如：日期及BIOS設定)所需的電力，當此電池的電力不足時，會造成CMOS的資料錯誤或遺失，因此當電池電力不足

您也可以利用拔除電池來清除CMOS資料：

2. 小心地將電池從電池座中取出，等候約一分鐘。(或是使用

如螺絲起子之類的金屬物碰觸電池座的正負極，造成其短

更換電池前，請務必關閉電腦的電源並拔除電源線。

更換電池時請更換相同型號的電池，不正確的型號可能引起爆炸的危險。

若無法自行更換電池或不確定電池型號時，請聯絡購買店家或代理商。

安裝電池時，請注意電池上的正(+)負(-)極(正極須向上)。

更換下來的舊電池須依當地法規處理。硬體安裝 - 32 -- 33 - BIOS組態設定

BIOS (Basic Input and Output System，基本輸入輸出系統)經由主機板上的CMOS晶片，紀錄著系統各項硬體設備的設定參數。主要功能為開機自我測試(POST，Power-On Self-Test)、保存系統設定值及載入作業系統等。BIOS包含了BIOS設定程式，供使用者依照需求自行設定系統參數，使電腦正常工作或執行特定的功能。記憶CMOS資料所需的電力由主機板上的鋰電池供應，因此當系統電源關閉時，這些資料並不會遺失，當下次再開啟電源時，系統便能讀取這些設定資料。若要進入BIOS設定程式，電源開啟後，BIOS在進行POST時，按下<Delete>鍵便可進入BIOS設定程式主畫面。如果需要進階的BIOS設定，請在BIOS設定程式主畫面按下<Ctrl> + <F1>鍵即

當您需要更新BIOS，可以使用技嘉獨特的BIOS更新方法：Q-Flash或@BIOS。

Q-Flash 是可在BIOS設定程式內更新BIOS的軟體，讓使用者不需進入作業系統，就可以輕鬆的更新或備份BIOS。

@BIOS 是可在Windows作業系統內更新BIOS的軟體，透過與網際網路的連結，下載及更新最新版本的BIOS。欲瞭解Q-Flash及@BIOS的詳細使用方法，請參考第四章－「BIOS更新方法介紹」的說明。第二章 BIOS 組態設定

更新BIOS有其潛在的風險，如果您使用目前版本的BIOS沒有問題，我們建議您不要任意更新BIOS。如需更新BIOS，請小心的執行，以避免不當的操作而造成系統

開機時系統會出現嗶聲，如何判別嗶聲所代表的意義，請參考第五章－「疑難排

我們不建議您隨意變更BIOS設定程式的設定值，因為可能因此造成系統不穩定或其它不可預期的結果。如果因設定錯誤造成系統不穩定或不開機時，請試著清除

CMOS設定值資料，將BIOS設定回復至出廠預設值。(清除CMOS設定值，請參考

第二章－「Load Optimized Defaults」的說明，或是參考第一章－「電池」或「CLR_

CMOS接腳」的說明。)BIOS組態設定 - 34 -

2-1 開機畫面電源開啟後，會看到如以下的畫面：

按<Delete>鍵進入BIOS設定程式主畫面，或透過BIOS設定程式進入Q-Flash。

<F9>：XPRESS RECOVERY2

請參考第四章－「Xpress Recovery2介紹」的說明。若您之前曾使用驅動程式光碟片進入 Xpress Recovery2程式執行備份資料，之後即可在POST畫面按<F9>鍵進入Xpress Recovery2

Boot Menu功能讓您不需進入BIOS設定程式就能設定第一優先開機裝置。使用<

鍵選擇欲作為第一優先開機的裝置，然後按<Enter>鍵確認。按<Esc>可以離開此畫面，系統將依此選單所設定的裝置開機。注意：在此畫面所做的設定只適用於該次開機。重新開機後系統仍會以在BIOS設定程式內的開機順序設定為主，或您可以依需求再次至Boot Menu設定。 <END>：Q-FLASH 按<End>鍵讓您不需進入BIOS設定程式就能直接進入Q-Flash。 SATA模式提示訊息： "SATA is found running at IDE MODE!"

當主機板的BIOS設定值被設為預設值時，您會在POST階段看到螢幕顯示SATA控制器目

前正以IDE 模式運作的提示訊息 (SATA is found running at IDE MODE...)。接下來，您將會看

到另一訊息詢問您是否要將IDE模式更改為AHCI模式並啟動SATA 插座的熱插拔功能。確

定更改為AHCI模式，請按<Y> (Yes, set SATA to AHCI mode for me)；若要繼續維持IDE模式，請按<N> (No, do not show this message again)，且提示訊息將不再出現。

注意：若您未按下<Y>或<N>回應此訊息，此訊息將在下次開機時再次出現。- 35 - BIOS組態設定

2-2 BIOS設定程式主畫面進入BIOS設定程式時，便可看到如下之主畫面。從主畫面中可以讓您選擇各種不同設定選單，您可以用上下左右鍵來選擇要設定的選項，按<Enter>鍵即可進入子選單。 (BIOS範例版本：E5c) BIOS設定程式主畫面/設定畫面操作按鍵說明

> 向上、向下、向左或向右移動光棒以選擇項目 <Enter> 確定選項設定值或進入子選單 <Esc> 離開目前畫面，或從主畫面離開BIOS設定程式 <Page Up> 改變設定狀態，或增加欄位中之數值 <Page Down> 改變設定狀態，或減少欄位中之數值 <F1> 顯示所有功能鍵的相關說明 <F2> 移動游標至目前設定項目的右方輔助說明區塊(Item Help) <F5> 可載入該畫面原先所有項目設定(僅適用於子選單) <F6> 可載入該畫面之最安全預設值(僅適用於子選單) <F7> 可載入該畫面之最佳化預設值(僅適用於子選單) <F8> 進入Q-Flash功能 <F9> 顯示系統資訊 <F10> 是否儲存設定並離開BIOS設定程式 <F11> 儲存CMOS內容為一個設定檔 <F12> 載入CMOS預存之設定檔

當您在BIOS設定程式主畫面時，畫面最下方會顯示被選取選項的說明。

當您在子選單時，只要按下<F1>鍵，便可顯示該設定畫面的按鍵操作輔助說明視窗(General Help)，若欲跳離輔助說明視窗，只須按<Esc>鍵即可。另外，在選項的右邊(Item Help)亦會出現與該選項相關的使用說明及注意事項。

若在主畫面或設定畫面中沒有找到您所需要的選項，請在該畫面按<Ctrl> + <F1>，

若系統運作不穩定時，請選擇「Load Optimized Defaults」，即可載入出廠的預設

實際的BIOS設定畫面可能會因不同的BIOS版本而有差異，本章節的BIOS設定程式

F11：Save CMOS to BIOS 此功能提供您將設定好的BIOS設定值儲存成一個CMOS設定檔(Profile)，最多可設定八組設定檔(Profile 1-8)並可分別命名。請先輸入設定檔名稱(若要清除預設的名稱可按 <SPACE>鍵再按<Enter>即可完成設定。

F12：Load CMOS from BIOS 系統若因運作不穩定而重新載入BIOS出廠預設值時，可以使用此功能將預存的CMOS設定檔載入，即可免去再重新設定BIOS的麻煩。請在欲載入的設定檔上按<Enter>即可載入

MB Intelligent Tweaker(M.I.T.) (頻率/電壓控制) 提供調整CPU/記憶體時脈、倍頻、電壓的選項。

Standard CMOS Features (標準CMOS設定) 設定系統日期、時間、軟/硬碟機規格及選擇暫停系統POST的錯誤類型等。

Advanced BIOS Features (進階BIOS功能設定) 設定開機磁碟/裝置的優先順序、CPU進階功能及開機顯示裝置選擇等。

設定所有的週邊設備。如IDE、SATA、USB、內建音效及內建網路…等的設定。

Power Management Setup (省電功能設定) 設定系統的省電功能運作方式。

PnP/PCI Conﬁgurations (隨插即用與PCI組態設定) 設定PnP隨插即用介面以及PCI介面的相關參數。

PC Health Status (電腦健康狀態) 顯示系統自動偵測到的溫度、電壓及風扇轉速等資訊。

Load Fail-Safe Defaults (載入最安全預設值) 執行此功能可載入BIOS的最安全預設值。此設定值較為保守，但可使系統開機時更加

Load Optimized Defaults (載入最佳化預設值) 執行此功能可載入BIOS的最佳化預設值。此設定值較能發揮主機板的運作效能。

Set Supervisor Password (管理者密碼) 設定一組密碼，以管理開機時進入系統或進入BIOS設定程式修改BIOS的權限。管理者密碼允許使用者進入BIOS設定程式修改BIOS設定。

Set User Password (使用者密碼) 設定一組密碼，以管理開機時進入系統或進入BIOS設定程式的權限。使用者密碼允許使用者進入BIOS設定程式但無法修改BIOS設定。

儲存已變更之設定值至CMOS並離開BIOS設定程式。當確認訊息出現後，按<Y>鍵即可

離開BIOS設定程式並重新開機，以便套用新的設定值，按<F10>鍵亦可執行本功能。

Exit Without Saving (結束設定程式但不儲存設定值) 不儲存修改之設定值，保留舊有設定重新開機。按<Esc>亦可直接執行本功能。- 37 - BIOS組態設定 2-3 MB Intelligent Tweaker(M.I.T.) (頻率/電壓控制)

系統是否會依據您所設定的超頻或超電壓值穩定運作，需視整體系統配備而定。不當的超頻或超電壓可能會造成CPU、晶片組及記憶體的損毀或減少其使用壽命。我們不建議您隨意調整此頁的選項，因為可能造成系統不穩或其它不可預期的結果。僅供電腦玩家使用。(若自行設定錯誤，可能會造成系統不開機，您可以清除CMOS設定值資料，讓BIOS設定回復至預設值。)

Normal 使用AMD標準的內建式控制器韌體版本。(預設值) Hybrid 使用AMD特定的內建式控制器韌體版本。 Advanced Clock Calibration (進階時脈校準功能) 此選項提供您選擇是否在使用AMD黑盒版CPU時啟動進階時脈校準功能。 Disabled 關閉此功能。(預設值) Auto BIOS自動設定預設值。 All Cores 可設定CPU所有核心的進階時脈校準功能。 Per Core 可分別設定CPU核心的進階時脈校準功能。 Value (All Cores) 此選項只有在「Advanced Clock Calibration」設為「All Cores」時，才能被設定。選項包括：-12%~+12%。 Value (Core 0)、Value (Core 1)、Value (Core 2)、Value (Core 3) 此選項只有在「Advanced Clock Calibration」設為「Per Core」時，才能被設定。選項包括：-12%~+12%。 CPU core Control 此選項提供您選擇是否手動開啟/關閉CPU Core 2及Core 3。當此選項被設為「Manual」時，以下的2個選項將開放為手動調整。選項包括：Auto (預設值)及Manual。 Auto BIOS將開啟CPU所有核心(可開啟的數量依CPU而不同)。(預設值) Manual 使用者可分別開啟/關閉Core 2及Core 3。

(註) 此選項僅開放給有支援此功能的CPU。- 39 - BIOS組態設定

Internal Graphics Mode [UMA] UMA Frame Buffer Size [Auto] x Surround View Disabled Onboard VGA output connect [Auto] VGA Core Clock control [Disabled] x VGA Core Clock(MHz) 500 IGX Conﬁguration Internal Graphics Mode (內建顯示功能) 此選項提供您選擇是否由系統主記憶體提供主機板內建顯示功能所需要的顯示記憶體。 Disabled 關閉主機板內建顯示功能。 UMA 設定內建顯示功能所需要的顯示記憶體由系統主記憶體提供。(預設值) UMA Frame Buffer Size (選擇顯示記憶體大小) UMA Frame Buffer Size指的是主機板內建顯示功能所需要的顯示記憶體大小。此部份的顯示記憶體由系統主記憶分享出來。例如像MS-DOS作業系統就會使用到這一部份的記憶體來做為顯示之用。選項包括：Auto (預設值)、128MB、256MB、512MB。 Surround View (啟動Surround View功能) 此選項只有在「Init Display First」設為「PEG」時，才能被設定。此選項提供您選擇是否開啟Surround View功能。此選項只有在安裝ATI顯示卡時才能設定。(預設值：Disabled) Onboard VGA output connect (內建顯示輸出插座)

此選項提供您選擇影像從D-SUB/DVI-D或D-SUB/HDMI內建顯示插座輸出。

Auto 依系統的輸出裝置，BIOS自動偵測選擇影像從D-SUB/DVI-D或D-SUB/HDMI 內建顯示插座輸出。(預設值) D-SUB/DVI 選擇影像從D-Sub/DVI-D內建顯示插座輸出。 D-SUB/HDMI 選擇影像從D-Sub/HDMI內建顯示插座輸出。 VGA Core Clock control (內建顯示超時脈功能) 此選項提供您是否開啟內建顯示超時脈功能。(預設值：Disabled) VGA Core Clock(MHz) (內建顯示超時脈調整) 此選項提供您是否調整內建顯示超時脈。可設定範圍從200 MHz到2000 MHz。此選項只有在「VGA Core Clock control」設為「Enabled」時，才能開放設定。

(註) 此選項僅開放給有支援此功能的CPU。BIOS組態設定 - 40 -

CPU Clock Ratio (CPU倍頻調整) 此選項提供您調整CPU的倍頻。可調整範圍會依CPU種類自動偵測。 CPU NorthBridge Freq. (調整CPU內的北橋控制器頻率) 此選項提供您調整CPU內的北橋控制器頻率。可調整範圍會依CPU種類自動偵測。 CPU Host Clock Control (CPU時脈控制) 此選項提供您選擇是否開啟CPU時脈控制功能。請注意，當您執行系統超頻而造成不開機時，請等候20秒讓系統自動重新開機或清除CMOS設定值資料，並以安全模式開機。 (預設值：Auto) CPU Frequency(MHz) (CPU外頻調整) 此選項提供您調整CPU的外頻。可設定範圍從200 MHz到500 MHz。強烈建議您依照處理器規格來調整處理器的頻率。 PCIE Clock (MHz) (PCI Express 匯流排時脈調整) 此選項提供您調整PCI Express匯流排的時脈。可設定範圍從100 MHz到200 MHz。若設為「Auto」，BIOS會自動將PCI Express時脈設為標準的100 MHz。(預設值：Auto) HT Link Width (HT Link頻寬調整) 此選項提供您調整晶片組及CPU 之間的HT Link頻寬。 Auto BIOS自動設定晶片組及CPU之間的HT Link頻寬。(預設值) 8 bit 設定HT Link 頻寬為8 bit。 16 bit 設定HT Link 頻寬為16 bit。 HT Link Frequency (HT Link頻率調整) 此選項提供您調整晶片組及CPU 之間的HT Link頻率。 Auto BIOS自動設定晶片組及CPU之間的HT Link頻率。(預設值) x1~x10 設定HT Link 頻率為x1~x10 (200 MHz~2.0 GHz)。 Set Memory Clock 此選項提供您選擇是否手動調整記憶體頻率。當此選項被設為「Manual」時，以下的超頻選項將開放為可手動調整。 Auto BIOS自動設定記憶體的頻率。(預設值) Manual 使用者可針對記憶體的頻率進行調整。 Memory Clock 此選項只有在「Set Memory Clock」設為「Manual」時，才能被設定。 X4.00 設定Memory Clock為X4.00。 X5.33 設定Memory Clock為X5.33。 X6.66 設定Memory Clock為X6.66。 X8.00 設定Memory Clock為X8.00。- 41 - BIOS組態設定 DCTs Mode (記憶體控制模式) 此選項提供您設定記憶體控制模式。 Ganged 設定記憶體控制模式為一個雙通道。 Unganged 設定記憶體控制模式為兩個單通道。(預設值) DDR3 Timing Items 當此選項被設為「Manual」時，以下的選項將開放為可手動調整。選項包括：Auto (預設值)、Manual。 CAS# latency 選項包括：Auto (預設值)、4T~12T。 RAS to CAS R/W Delay 選項包括：Auto (預設值)、5T~12T。 Row Precharge Time 選項包括：Auto (預設值)、5T~12T。 Minimum RAS Active Time 選項包括：Auto (預設值)、15T~30T。 1T/2T Command Timing 選項包括：Auto (預設值)、1T、2T。 TwTr Command Delay 選項包括：Auto (預設值)、4T~7T。 Trfc0 for DIMM1 選項包括：Auto (預設值)、90ns、110ns、160ns 、300ns、350ns。 Trfc2 for DIMM2 選項包括：Auto (預設值)、90ns、110ns、160ns 、300ns、350ns。 Trfc1 for DIMM3 選項包括：Auto (預設值)、90ns、110ns、160ns 、300ns、350ns。 CMOS Setup Utility-Copyright (C) 1984-2009 Award Software DRAM Conﬁguration higf : Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults Item Help Menu Level

System Voltage Control (系統超電壓設定) 此選項提供您選擇是否手動調整系統電壓值。當此選項被設為「Manual」時，以下的超電壓選項將開放為可手動調整。 Auto BIOS自動設定系統所需的電壓。(預設值) Manual 使用者可針對系統電壓進行細部微調。 DDR3 Voltage Control (記憶體超電壓控制) 此選項提供您針對記憶體的電壓進行細部微調。 Normal 自動提供記憶體所需的電壓。(預設值) +0.050V ~ +0.750V 可調整幅度為+0.050V至+0.750V。請注意：增加記憶體的電壓有可能會損壞記憶體模組。 NorthBridge Volt Control (北橋晶片超電壓控制) 此選項提供您針對北橋晶片的電壓進行細部微調。 Normal 自動提供北橋晶片所需的電壓。(預設值) +0.1V ~ +0.3V 可調整幅度為+0.1V至+0.3V。 SouthBridge Volt Control (南橋晶片超電壓控制) 此選項提供您針對南橋晶片的電壓進行細部微調。 Normal 自動提供南橋晶片所需的電壓。(預設值) +0.1V ~ +0.3V 可調整幅度為+0.1V至+0.3V。 CPU NB VID Control (CPU內部北橋超電壓控制)

此選項提供您針對CPU內部北橋的VID電壓進行細部微調。可調整的電壓範圍依不同CPU

而有所不同。(預設值：Normal，自動提供CPU內部北橋所需的VID電壓)請注意：超電壓有可能造成CPU的損壞或減少其使用壽命。 Trfc3 for DIMM4 選項包括：Auto (預設值)、90ns、110ns、160ns 、300ns、350ns。 Write Recovery Time 選項包括：Auto (預設值)、5T~8T、10T、12T。 Precharge Time 選項包括：Auto (預設值)、4T~7T。 Row Cycle Time 選項包括：Auto (預設值)、11T~42T。 RAS to RAS Delay 選項包括：Auto (預設值)、4T~7T。 Bank Interleaving 此選項提供您選擇是否開啟記憶體bank的交錯存取功能。開啟此功能可以讓系統對記憶體的不同bank進行同時存取，以提升記憶體速度及穩定性。(預設值：Enabled) Channel interleave 此選項提供您選擇是否開啟記憶體通道間交錯存取的功能。開啟此功能可以讓系統對記憶體的不同通道進行同時存取，以提升記憶體速度及穩定性。(預設值：Enabled)- 43 - BIOS組態設定 CPU Voltage Control (CPU超電壓控制) 此選項提供您針對CPU的電壓進行細部微調。可調整的電壓範圍依不同CPU而有所不同。(預設值：Normal，自動提供CPU所需的電壓)請注意：超電壓有可能造成CPU的損壞

顯示CPU正常核心電壓值。BIOS組態設定 - 44 -

Date (mm:dd:yy) (日期設定) 設定電腦系統的日期，格式為「星期(僅供顯示)/月/日/年」。若要手動調整日期，請移至欲設定的欄位並使用鍵盤上下鍵切換。 Time (hh:mm:ss) (時間設定) 設定電腦系統的時間，格式為「時：分：秒」。例如下午一點顯示為「13：0：0」。若要手動調整時間，請移至欲設定的欄位並使用鍵盤上下鍵切換。 IDE Channel 0, 1 Master/Slave (第一、二組主要/次要IDE/SATA設備參數設定) IDE HDD Auto-Detection 按下<Enter>鍵可以自動偵測IDE/SATA設備的參數。 IDE Channel 0, 1 Master/Slave 設定IDE/SATA設備的參數。有以下兩個選項：

None 如果沒有安裝任何IDE/SATA設備，請選擇「None」，讓系統在開機時不需偵測，如此可以加快開機速度。 Access Mode 硬碟的使用模式。有以下四個選項：Auto (預設值)、CHS、LBA及 Large。 IDE Channel 2, 3 Master/Slave (第三、四組主要/次要IDE/SATA設備參數設定) IDE Auto-Detection 按下<Enter>鍵可以自動偵測IDE/SATA設備的參數。 Extended IDE Drive 設定IDE/SATA設備的參數。有以下兩個選項：

None 如果沒有安裝任何IDE/SATA設備，請選擇「None」，讓系統在開機時不需偵測，如此可以加快開機速度。 Access Mode 硬碟的使用模式。有以下兩個選項：Auto (預設值)及Large。 2-4 Standard CMOS Features (標準CMOS設定) CMOS Setup Utility-Copyright (C) 1984-2009 Award Software Standard CMOS Features Date (mm:dd:yy) Thu, Dec 24 2009 Time (hh:mm:ss) 22:31:24

IDE Channel 3 Slave [None] Drive A [1.44M, 3.5"] Floppy 3 Mode Support [Disabled] Halt On [All, But Keyboard] Base Memory 640K Extended Memory 382M higf : Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults Item Help Menu Level - 45 - BIOS組態設定以下的欄位顯示您所安裝的硬碟的各項參數資訊。(若欲自行填入，請參考標示於硬碟機外殼上的相關參數。) Capacity 目前安裝的硬碟的大約容量。 Cylinder 設定磁柱的數量。 Head 設定磁頭的數量。 Precomp 寫入預補償磁區(Precompensation)。 Landing Zone 磁頭停住的位置。 Sector 磁區的數量。 Drive A (軟碟機種類設定) 設定所安裝的軟碟機種類，若沒有安裝軟碟機，請設定為「None」。選項包括： None、360K, 5.25"、1.2M, 5.25"、720K, 3.5"、1.44M, 3.5"、2.88M, 3.5"。 Floppy 3 Mode Support (支援日本常用之 3 Mode規格軟碟機) 設定所安裝的軟碟機是否為日本常用之3 Mode規格軟碟機。選項包括：Disabled (預設值)、Drive A (軟碟機A安裝的是3 Mode規格)。 Halt On (系統暫停選項設定) 當開機時，若POST偵測到異常，是否要暫停並等候處理？選項包括： All Errors 有任何錯誤均暫停等候處理。 No Errors 不管任何錯誤，均開機。 All, But Keyboard 除了鍵盤以外的任何錯誤均暫停並等候處理。(預設值) All, But Diskette 除了軟碟機以外的任何錯誤均暫停並等候處理。 All, But Disk/Key 除了軟碟機、鍵盤以外的任何錯誤均暫停並等候處理。 Memory (記憶體容量顯示) 顯示由BIOS之POST (Power On Self Test)自動偵測到的記憶體容量。 Base Memory 傳統記憶體容量。一般會保留640 KB做為MS-DOS作業系統的記憶體

UMA 設定內建顯示功能所需要的顯示記憶體由系統主記憶體提供。(預設值)- 47 - BIOS組態設定

UMA Frame Buffer Size (選擇顯示記憶體大小) UMA Frame Buffer Size指的是主機板內建顯示功能所需要的顯示記憶體大小。此部份的顯示記憶體由系統主記憶分享出來。例如像MS-DOS作業系統就會使用到這一部份的記憶體來做為顯示之用。選項包括：Auto (預設值)、128MB、256MB、512MB。 Surround View (啟動Surround View功能) 此選項只有在「Init Display First」設為「PEG」時，才能被設定。此選項提供您選擇是否開啟Surround View功能。此選項只有在安裝ATI顯示卡時才能設定。(預設值：Disabled) Onboard VGA output connect (內建顯示輸出插座)

此選項提供您選擇影像從D-SUB/DVI-D或D-SUB/HDMI內建顯示插座輸出。

此選項提供您選擇是否啟動CPU C1E功能(系統閒置狀態時的CPU節能功能)。啟動此選項

可以讓系統在閒置狀態時，降低CPU時脈及電壓，以減少耗電量。(預設值：Disabled) Virtualization (虛擬化技術) 此選項提供您選擇是否啟動虛擬化技術。虛擬化技術讓您可以在同一平台的獨立資料分割區，執行多個作業系統和應用程式。(預設值：Disabled) Patch AMD TLB Erratum (修正AMD CPU TLB錯誤)

Disabled 關閉此功能。 Hard Disk Boot Priority (選擇開機硬碟) 此選項提供您選擇要從哪一組硬碟設備載入作業系統。按<Enter>鍵進入選單後，按<

>鍵選擇欲作為開機的設備，然後按<+>/<PageUp>鍵將其向上移，或<->/<PageDown>鍵將其向下移，以調整順序。按<Esc>可以離開此功能。

(註) 此選項僅開放給有支援此功能的CPU。BIOS組態設定 - 48 -

First/Second/Third Boot Device (第一/二/三開機裝置) 系統會依此順序搜尋開機裝置以進行開機，按<

>鍵選擇欲作為開機的設備再按 <Enter>鍵確認。可設定的裝置如下： Floppy 設定軟碟機為優先開機裝置。 LS120 設定LS120磁碟機為優先開機裝置。 Hard Disk 設定硬碟機為優先開機裝置。 CDROM 設定光碟機為優先開機裝置。 ZIP 設定ZIP為優先開機裝置。 USB-FDD 設定USB軟碟機為優先開機裝置。

USB-ZIP 設定USB ZIP磁碟機為優先開機裝置。

USB-CDROM 設定USB光碟機為優先開機裝置。 USB-HDD 設定USB硬碟機為優先開機裝置。 Legacy LAN 設定網路卡為優先開機裝置。 Disabled 關閉此功能。 Password Check (檢查密碼方式) 此選項提供您選擇是否在每次開機時皆需輸入密碼，或僅在進入BIOS設定程式時才需輸入密碼。設定完此選項後請至BIOS設定程式主畫面的「Set Supervisor/User Password」

Setup 僅在進入BIOS設定程式時才需輸入密碼。(預設值) System 無論是開機或進入BIOS設定程式均需輸入密碼。 HDD S.M.A.R.T. Capability (硬碟自動監控及回報功能) 此選項提供您選擇是否開啟硬碟S.M.A.R.T.功能。開啟此選項可讓您的系統在安裝其它廠商的硬體監控軟體時，回報任何硬碟讀寫錯誤並且發出警告。(預設值：Enabled) Away Mode (遠離模式) 此選項提供您選擇是否在Windows XP Media Center作業系統下，啟動遠離模式。啟動遠離模式可以讓系統以較低耗電的模式在關機背景中運作，並執行自主式作業。 (預設值：Disabled) Backup BIOS Image to HDD (複製BIOS檔案至硬碟) 此選項提供您選擇是否啟動複製BIOS檔案至硬碟的功能。當系統BIOS損毀時，系統會自動自複製的BIOS回復資料至系統BIOS。(預設值：Disabled) Init Display First (開機顯示選擇) 此選項提供您選擇系統開機時優先從內建顯示功能、PCI顯示卡或PCI Express顯示卡輸

OnChip SATA Controller (內建SATA 控制器) 此選項提供您選擇是否啟動晶片組內建的SATA控制器。(預設值：Enabled) OnChip SATA Type (設定內建SATA2_0~SATA2_3插座的運作模式) 此選項提供您設定內建SATA控制器要以何種模式運行。 Native IDE 設定SATA控制器以Native IDE模式運行。若要安裝支援Native IDE模式的作業系統時，可將此選項設為「Enabled」。(預設值)

RAID 開啟SATA控制器的RAID功能。

AHCI 設定SATA控制器為AHCI模式。AHCI (Advanced Host Controller Interface)為一種介面規格，可以讓儲存驅動程式啟動進階Serial ATA功能，例：Native Command Queuing及熱插拔 (Hot Plug)等。 OnChip SATA Port4/5 Mode (設定內建SATA2_4/ESATA插座的運作模式) 此選項提供您設定內建SATA2_4/ESATA插座要以何種模式運行。此選項只有在「OnChip SATA Type」設為「RAID」或「AHCI」時，才能被設定。 IDE 設定SATA2_4/ESATA插座以IDE模式運行。(預設值) As SATA Type 以您所設定的「OnChip SATA Type」模式運行。 Onboard LAN Function (內建網路功能) 此選項提供您選擇是否開啟主機板內建的網路功能。(預設值：Enabled) 若您欲安裝其他廠商的網路卡時，請先將此選項設為「Disabled」。 Onboard LAN Boot ROM (內建網路開機功能) 此選項提供您選擇是否啟動整合於內建網路晶片中的Boot ROM。(預設值：Disabled)BIOS組態設定 - 50 - 本主機板具備網路線偵測功能，幫助使用者可以在BIOS中確認目前網路連接情況是否正常，若線路故障時亦可回報故障位置。請參考以下說明：

完全沒有連接網路線時，畫面中的四對線路的Status會顯示「Open」，且Length顯示「0m」，如上圖所示。

Link Detected 顯示hub傳輸速度。 Cable Length 顯示網路線的大約線長。若線長少於10m，則顯示「Cable length less than 10M」。請注意：由於在MS-DOS模式下，只能以10/100 Mbps的速度運作，除非是在Windows作業系統內或是在LAN Boot ROM啟動的情況下，Gigabit hub才能以10/100/1000 Mbps運作。

連接至hub後，出現異常的線路的Status處會顯示為「Short」，Length顯示線路出現故障

Part1-2 Status = Short / Length = 2m 表示網路線的Part 1-2線路在大約2公尺處可能發生故障。請注意：因為在10/100 Mbps網路環境不需使用到Part 4-5、7-8，所以該線路的Status處會顯示「Open」，此為正常現象。Length部分顯示網路線的大約線長。- 51 - BIOS組態設定 Onboard Audio Function (內建音效功能) 此選項提供您選擇是否開啟主機板內建的音效功能。(預設值：Enabled) 若您欲安裝其他廠商的音效卡時，請先將此選項設為「Disabled」。 Onboard 1394 Function (內建IEEE 1394功能) 此選項提供您選擇是否啟動內建IEEE 1394功能。(預設值：Enabled) Onboard USB 3.0 Controller (NEC USB 3.0 控制器) 此選項提供您選擇是否啟動NEC USB 3.0控制器。(預設值：Enabled) OnChip USB Controller (內建USB控制器) 此選項提供您選擇是否啟動晶片組內建的USB控制器。(預設值：Enabled) 若將此功能關閉，以下的四個選項將無法使用。 USB EHCI Controller (內建USB 2.0控制器) 此選項提供您選擇是否啟動晶片組內建的USB 2.0控制器。(預設值：Enabled) 。 USB Keyboard Support (支援USB規格鍵盤) 此選項提供您選擇是否在MS-DOS作業系統下使用USB鍵盤的功能。(預設值：Enabled) USB Mouse Support (支援USB規格滑鼠) 此選項提供您選擇是否在MS-DOS作業系統下使用USB滑鼠的功能。(預設值：Disabled) Legacy USB storage detect (偵測USB儲存裝置)

此選項提供您選擇是否在系統POST階段偵測USB儲存裝置，例：USB隨身碟或USB硬

碟。(預設值：Enabled) Onboard Serial Port 1 (內建串列埠) 此選項提供您選擇是否開啟內建串列埠及指定對應串列埠的位址。若設為「Auto」，BIOS將自動指定串列埠位址；若設為「Disabled」，BIOS將關閉串列埠。選項包括：Auto、3F8/IRQ4 (預設值)、2F8/IRQ3、3E8/IRQ4 、2E8/IRQ3、Disabled。BIOS組態設定 - 52 - ACPI Suspend Type (系統進入休眠的模式) 此選項提供您選擇系統進入休眠時的省電模式。 S1(POS) 設定ACPI省電模式為S1 (POS，Power On Suspend)。在S1模式時，系統處於低耗電的狀態。此狀態下，系統隨時可以很快

S3(STR) 設定ACPI省電模式為S3 (STR，Suspend To RAM)。(預設值) 在S3模式時，系統比S1模式耗電量更低。當接收到硬體喚醒訊號或事件時，系統可以回復至休眠前的工作狀態。 Soft-Off by Power button (關機方式) 此選項提供您選擇在MS-DOS系統下，使用電源鍵的關機方式。 Instant-Off 按一下電源鍵即可立即關閉系統電源。(預設值) Delay 4 Sec. 需按住電源鍵4秒後才會關閉電源。若按住時間少於4秒，系統會進入

USB Wake Up from S3 (由USB裝置喚醒系統) 此選項提供您選擇是否允許系統在S3休眠狀態時，可以經由支援喚醒功能的USB裝置喚醒系統。(預設值：Enabled) Modem Ring Resume (數據機開機) 此選項提供您選擇是否允許系統在ACPI休眠狀態時，可經由具備喚醒功能的數據機所發出的喚醒/開機訊號恢復運作。(預設值：Disabled) PME Event Wake Up (電源管理事件喚醒功能) 此選項提供您選擇是否允許系統在ACPI休眠狀態時，可經由PCI或PCIe裝置所發出的喚醒/開機訊號恢復運作。請注意：使用此功能時，需使用+5VSB電流至少提供1安培以上的ATX電源供應器 (預設值：Enabled)。 2-7 Power Management Setup (省電功能設定) CMOS Setup Utility-Copyright (C) 1984-2009 Award Software Power Management Setup ACPI Suspend Type [S3(STR)] Soft-Off by Power button [Instant-off] USB Wake Up from S3 [Enabled] Modem Ring Resume [Disabled] PME Event Wake Up [Enabled] HPET Support

此選項提供您選擇是否在Windows Vista作業系統下開啟High Precision Event Timer (HPET，高精準事件計時器)的功能。(預設值：Enabled) Power On By Mouse (滑鼠開機功能) 此選項提供您選擇是否使用PS/2規格的滑鼠來啟動/喚醒系統。請注意：使用此功能時，需使用+5VSB電流至少提供1安培以上的ATX電源供應器。 Disabled 關閉此功能。(預設值) Double Click 按兩次PS/2滑鼠左鍵開機。 Power On By Keyboard (鍵盤開機功能) 此選項提供您選擇是否使用PS/2規格的鍵盤來啟動/喚醒系統。請注意：使用此功能時，需使用+5VSB電流至少提供1安培以上的ATX電源供應器。 Disabled 關閉此功能。(預設值) Password 設定使用1~5個字元作為鍵盤密碼來開機。 Any KEY 設定使用鍵盤上的任何鍵來開機。 Keyboard 98 設定使用Windows 98鍵盤上的電源鍵來開機。 KB Power ON Password (鍵盤開機功能) 當「Power On by Keyboard」設定為「Password」時，需在此選項設定密碼。在此選項按<Enter>鍵後，自設1~5個字元為鍵盤開機密碼再按<Enter>鍵確認完成設定。當需要使用密碼開機時，輸入密碼再按<Enter>鍵即可啟動系統。若要取消密碼，請在此選項按<Enter>鍵，當請求輸入密碼的訊息出現後，請不要輸入任何密碼並且再按<Enter>鍵即可取消。 AC Back Function (電源中斷後，電源回復時的系統狀態選擇) 此選項提供您選擇斷電後電源回復時的系統狀態。 Soft-Off 斷電後電源回復時，系統維持關機狀態，需按電源鍵才能重新啟動

Full-On 斷電後電源回復時，系統將立即被啟動。 Memory 斷電後電源回復時，系統將恢復至斷電前的狀態。 Power-On by Alarm (定時開機) 此選項提供您選擇是否允許系統在特定的時間自動開機。(預設值：Disabled) 若啟動定時開機，則可設定以下時間： Date (of Month): Everyday (每天定時開機)，1~31 (每個月的第幾天定時開機) Resume Time (hh: mm: ss): (0~23) : (0~59) : (0~59) (定時開機時間) 請注意：使用定時開機功能時，請避免在作業系統中不正常的關機或中斷總電源。 EuP Support 此選項提供您選擇是否在系統關機(S5待機模式)時耗電量低於1瓦。(預設值：Disabled) 請注意：當啟動此功能後，以下四個功能將無作用：電源管理事件喚醒功能、滑鼠開機功能、鍵盤開機功能及網路喚醒功能。 (註) 此功能僅支援Windows 7/Vista作業系統。BIOS組態設定 - 54 - PCI1 IRQ Assignment (第一組PCI插槽的IRQ位址) Auto 由BIOS自動指定第一組PCI插槽的IRQ位址。(預設值) 3,4,5,7,9,10,11,12,14,15 指定第一組PCI插槽使用IRQ 3、4、5、7、9、10、11、12、 14或15。 PCI2 IRQ Assignment (第二組PCI插槽的IRQ位址) Auto 由BIOS自動指定第二組PCI插槽的IRQ位址。(預設值) 3,4,5,7,9,10,11,12,14,15 指定第二組PCI插槽使用IRQ 3、4、5、7、9、10、11、12、 14或15。 2-8 PnP/PCI Conﬁgurations (隨插即用與PCI組態設定) CMOS Setup Utility-Copyright (C) 1984-2009 Award Software PnP/PCI Conﬁgurations PCI1 IRQ Assignment [Auto] PCI2 IRQ Assignment [Auto] higf : Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults Item Help Menu Level - 55 - BIOS組態設定 Hardware Thermal Control (CPU過溫防護功能) 此選項提供您選擇是否啟動CPU過溫防護功能。啟動此選項可以在CPU溫度過高時，降低CPU電壓及倍頻。(預設值：Enabled) Reset Case Open Status (重置機殼狀況) Disabled 保留之前機殼被開啟狀況的紀錄。(預設值) Enabled 清除之前機殼被開啟狀況的紀錄。 Case Opened (機殼被開啟狀況) 此欄位顯示主機板上的「CI針腳」透過機殼上的偵測裝置所偵測到的機殼被開啟狀況。如果電腦機殼未被開啟，此欄位會顯示「No」；如果電腦機殼被開啟過，此欄位則顯示「Yes」。如果您希望清除先前機殼被開啟狀況的紀錄，請將「Reset Case Open Status」設為「Enabled」並重新開機即可。 Current Voltage(V) Vcore/DDR3 1.5V/+3.3V/+12V (偵測系統電壓)

Current System/CPU Temperature (偵測系統/CPU溫度) 顯示系統/CPU目前的溫度。 Current CPU/SYSTEM FAN Speed (RPM) (偵測風扇轉速) 顯示CPU/系統風扇目前的轉速。 CPU Warning Temperature (CPU溫度警告) 此選項提供您選擇設定 C P U過溫警告的溫度。當溫度超過此選項所設定的數值時，系統將會發出警告聲。選項包括：D i s a b l e d ( 預設值，關閉C P U溫度警告)、

Current CPU FAN Speed 1962 RPM Current SYSTEM FAN Speed 0 RPM CPU Warning Temperature [Disabled] CPU FAN Fail Warning [Disabled] SYSTEM FAN Fail Warning [Disabled] NB FAN Fail Warning [Disabled] CPU Smart FAN Control [Enabled] CPU Smart FAN Mode [Auto] System Smart FAN Control [Enabled] higf : Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults Item Help Menu Level BIOS組態設定 - 56 - CPU Smart FAN Control (CPU智慧風扇轉速控制) 此選項提供您選擇是否啟動CPU智慧風扇轉速控制功能。 Disabled 關閉此功能，CPU風扇將以全速運作。 Enabled 啟動此功能，CPU風扇轉速會依CPU溫度而有所不同，並可視個人的需求，在EasyTune中調整適當的風扇轉速。(預設值) CPU Smart FAN Mode (CPU智慧風扇控制模式) 此功能只有在「CPU Smart FAN Control」被啟動的狀態下才能使用。 Auto 自動偵測您所使用的CPU風扇並設定成最佳控制方式。(預設值) Voltage 當您使用3-pin的CPU風扇時請選擇Voltage模式。 PWM 當您使用4-pin的CPU風扇時請選擇PWM模式。 System Smart FAN Control (系統智慧風扇轉速控制) 此選項提供您選擇是否啟動系統智慧風扇轉速控制功能。 Disabled 關閉此功能，系統風扇將以全速運作。 Enabled 啟動此功能，系統風扇轉速會依系統溫度而有所不同，並可視個人的需求，在EasyTune中調整適當的風扇轉速。(預設值)- 57 - BIOS組態設定 2-10 Load Fail-Safe Defaults (載入最安全預設值) 在此選項按<Enter>然後再按<Y>鍵，即可載入BIOS出廠預設值。執行此功能可載入BIOS的最佳化預設值。此設定值較能發揮主機板的運作效能。在更新BIOS或清除CMOS資料後，請務

2-11 Load Optimized Defaults (載入最佳化預設值) 在此選項按<Enter>然後再按<Y>鍵，即可載入BIOS最安全預設值。如果系統出現不穩定的情況，可嘗試載入最安全預設值。此設定值為最安全、最穩定的BIOS設定值。 CMOS Setup Utility-Copyright (C) 1984-2009 Award Software Load Fail-Safe Defaults

User (使用者)密碼的用途當您設定了使用者密碼，而「Advanced BIOS Features」－「Password Check」選項設為「System」，當一開機時就必需輸入使用者或管理者密碼才能進入開機程序。當您要進入BIOS設定程式時，如果輸入的是使用者密碼，則只能進入BIOS設定程式瀏覽但無法更改設定，必須輸入管理者密碼才允許進入BIOS設定程式中修改設定值。如果您想取消密碼，只需在原來的選項按<Ente r>後，BI OS要求輸入新密碼時，再按一次 <Enter>鍵，此時會顯示「PASSWORD DISABLED」，即可取消密碼，當下次開機或進入BIOS 設定程式時，就不需要再輸入密碼了。 2-12 Set Supervisor/User Password (設定管理者/使用者密碼) CMOS Setup Utility-Copyright (C) 1984-2009 Award Software Change/Set/Disable Password

放入驅動程式光碟片後，「Xpress Install」會先自動掃描您的系統並列出建議您安裝的驅動程式。您可以按下「Xpress Install完整安裝」鍵，「Xpress Install」將會自動為您安裝所有勾選的驅動程式，或是點選「單點安裝」頁面單獨安裝您所需要的驅動程式。

安裝完作業系統後，請將驅動程式光碟片置入光碟機中，自動執行程式會開啟如以下的畫面(若光碟片放入後沒有出現任何畫面，請進入「我的電腦」，開啟光碟機圖示，並執行Run.exe)。

在「Xpress Install」安裝驅動程式的過程中，請忽略系統跳出的對話框 (如：「尋找新增硬體精靈」對話框)，否則可能會影響安裝程序的進行！

有些驅動程式在安裝期間會自動重新開機，在重新開機後「Xpress Install」將會繼續安裝其他的驅動程式。

驅動程式安裝完成後，請依畫面指示重新開機，您可以繼續安裝其他的附屬應用

若要在Windows XP作業系統使用USB 2.0裝置，請安裝Windows XP Service Pack 1 (或以上)版本。安裝完成後，若「裝置管理員\通用序列匯流排控制器」仍顯示問號「?」，請將此問號移除(按滑鼠右鍵選擇「解除安裝」)並重新開機。(系統會偵測並安裝USB 2.0驅動程式)驅動程式安裝 - 62 - 3-2 軟體應用程式此頁面顯示技嘉科技所開發的工具應用程式及附贈之軟體，您可以在所需要的項目按「安

3-3 技術支援(說明) 此頁面提供「應用程式技術手冊」、「驅動程式光碟內容說明」以及「主機板簡易安裝手冊」的詳細內容。- 63 - 驅動程式安裝 3-4 與技嘉聯繫點選此頁面上的網址，可以連結至技嘉網站查詢詳細的台灣總公司或全球分公司的資訊。 3-5 系統資訊此頁面顯示此主機板的基本系統資訊。驅動程式安裝 - 64 - 3-6 Download Center 若要更新BIOS、驅動程式或工具程式時，點選此「Download Center」按鈕連結至技嘉網站，即可列出目前BIOS、驅動程式或工具程式的最新版本。 3-7 新工具程式此頁面可讓使用者快速連結至技嘉科技最新開發的工具程式的安裝畫面。您可以在所需要的項目按「安裝」鍵進行安裝。- 65 - 獨特功能介紹 4-1 Xpress Recovery2介紹

Xpress Recovery2提供快速地系統資料壓縮備份及還原功能，支

援的檔案系統格式有NTFS、FAT32、FAT16，可針對PATA及SATA

Xpress Recovery2需依序掃描確認實體位置第一顆的硬碟含有作業系統，才能執行備份及還原功能，因此請將作業系統安裝於實體位置第一顆的硬碟內。

Xpress Recovery2會將備份資料置於硬碟的最後空間，所以使用者需事先保留足夠之未配置空間。(建議預留10 GB以上，實際情況則需視系統實際資料量大小而定。)

建議您在安裝完成作業系統及所需驅動程式後，立即作Xpress Recovery2備份。

系統的資料量及硬碟讀取速度將會影響備份與還原的速度。

備份所需時間通常比還原所需時間長，此乃正常現象。

Windows XP SP1(含)以上版本、Windows Vista

Xpress Recovery與Xpress Recovery2為不同程式，如使用Xpress Recovery備份的資料，無法使用Xpress Recovery2進行還原。

目前不支援RAID/AHCI模式。安裝及設定Xpress Recovery2：由作業系統Windows Vista的光碟片開機之後進行硬碟分割。 A. 安裝作業系統Windows Vista及硬碟分割 (註) 實體位置第一顆硬碟係指依以下掃描順序PATA IDE1/IDE2...，SATA port0/port1/port2...，來定義實際已安裝多顆硬碟之相對位置。例如：已在PATA IDE1及SATA port0連接硬碟，則第一顆硬體係指連接於PATA IDE1 的硬碟；又如在SATA port0及SATA port1連接硬碟，則第一顆硬碟係指連接於SATA port0的硬碟。

點選「新增」。獨特功能介紹 - 66 -

設定好欲分割的硬碟空間(建議該空間至少為10 GB以上，實際情況則視系統實際資料量大小而定)之後即可以開始進行作業系統

作業系統安裝完成後，可在桌面「電腦」按右鍵選擇「管理」，進入「磁碟管理」

未配置空間以黑色區塊顯示，此區域即為Xpress Recovery2 可存放備份資料的空間，如未配置空間太小則無法執行Xpress Recovery2。 B. 開啟Xpress Recovery2程式

1. 首次使用Xpress Recovery2功能，需由驅動程式光碟片開機，當畫面出現「Press any key to

startup XpressRocovery2」，按任意鍵進入Xpress Recovery2程式。

2. 使用過Xpress Recovery2備份功能後，Xpress Recovery2會常駐於硬碟中，之後可以在BIOS

進行POST時按<F9>鍵來執行此功能。 C. Xpress Recovery2備份(Backup)功能 Xpress Recovery2備份自動產生的分割區，用以儲存備份映像檔。- 67 - 獨特功能介紹 D. Xpress Recovery2回復(Restore)功能 E. Xpress Recovery2移除(Remove)功能 F. 結束Xpress Recovery2程式當系統損毀時，選擇「RESTORE」進行系統資料回復。如之前無備份資料，則不會出現此選項。選擇「REBOOT」結束程式。

移除完成後，「磁碟管理」畫面顯示磁碟備份映像檔已不存在，磁碟空間已被釋放

若想移除Xpress Recovery2備份，請選擇「REMOVE」移除資料備份。獨特功能介紹 - 68 - 4-2 BIOS更新方法介紹技嘉主機板提供您兩種獨特的BIOS更新方法：Q-Flash

。您可選擇其中一種方法，不需進入DOS模式，即可輕鬆的進行BIOS更新。此外，本主機板提供DualBIOS

多一顆實體備份BIOS，加強保護電腦的安全及穩定性。何謂DualBIOS

即於主機板上建置兩顆實體BIOS，分別為「主BIOS (Main BIOS)」及「備份BIOS (Backup BIOS)」。在一般正常的狀態下，系統是由「主

BIOS」開機，當系統的主BIOS損毀時，則會由「備份BIOS」接管，且「備份BIOS」會將檔

案複製至主BIOS，使系統維持正常運作。「備份BIOS」並不提供更新功能，以維護系統的

Q-Flash是一個簡單的BIOS管理工具，讓您輕易省時地更新或儲存備

份BIOS。當您要更新BIOS時不需進入任何作業系統，例如DOS或是

Windows就能使用Q-Flash。Q-Flash亦不需要操作任何複雜的步驟就可以輕鬆更新BIOS，因為它就在BIOS選單中。何謂@BIOS

@BIOS提供您在Windows模式下就能進行更新BIOS。透過@BIOS與距離最近的BIOS伺服器連結，下載最新版本的BIOS檔案，以更新主機板上的BIOS。 4-2-1 如何使用Q-Flash更新BIOS A. 在開始更新BIOS之前...

1. 請先至技嘉網站下載符合您主機板型號的最新BIOS版本壓縮檔。

2. 解壓縮所下載的BIOS壓縮檔並且將BIOS檔案(例如：785GMB3.F1)儲存至磁碟片、USB隨

身碟或硬碟中。(請注意：所使用的USB隨身碟或硬碟必需是FAT32/16/12檔案系統格式。)

3. 重新開機後，BIOS在進行POST時，按<End>鍵即可進入Q-Fl as h。(請注意：您可以在

POST階段按<End>鍵或在BIOS Setup主畫面按<F8>鍵進入Q-Flash選單。但如果您是將解壓

縮的BIOS檔案儲存至RAID/AHCI模式的硬碟或連接至獨立IDE/SATA控制器的硬碟，請透過

在POST階段按<End>鍵的方式進入Q-Flash選單。) 更新BIOS有其潛在的風險，因此更新BIOS時請小心執行，以避免不當的操作而造成

<DEL>: BIOS Setup <F9>: XpressRecovery2 <F12>: Boot Menu <End>: Qﬂash 12/23/2009-RS785-SB710-7A66BG0BC-00- 69 - 獨特功能介紹 B. 更新BIOS 請依下列步驟進行更新BIOS。以下範例假設您將BIOS檔案儲存於磁碟片中，實際操作時請依據檔案的存放位置來選擇。

1. 將已存有BIOS檔案的磁碟片放入軟碟機中。進入Q-Flash後，在Q-Flash主畫面利用上下鍵

螢幕會顯示正在從磁碟片中讀取BIOS檔案。當您看到一個確認對話方塊「Are you sure to up- date BIOS?」時，請按<Enter>鍵開始更新BIOS，同時螢幕會顯示目前更新的進度。

完成BIOS更新後，請按任意鍵回到Q-Flash選單。

2. 請選擇Floppy A，再按<Enter>鍵。

3. 請選擇您所要更新的BIOS檔案並按下<Enter>鍵。

欲備份目前的BIOS檔案，請選擇「Save BIOS to Drive」。

本功能僅支援使用FAT32/16/12檔案系統之硬碟或隨身碟。

若您的BIOS檔案存放在RAID/AHCI模式的硬碟或連接至獨立IDE/SATA控制器的硬

當系統正在讀取BIOS檔案或更新BIOS時，請勿關掉電源或重新啟動系統！

當開始更新BIOS時，請勿將磁碟片取出或移除硬碟/USB隨身碟。 Floppy A <Drive> HDD 0-0 <Drive> Total size : 0 Free size : 0 0 le(s) found獨特功能介紹 - 70 -

按下<Esc>鍵後，按<Enter>鍵離開Q-Flash，此時系統將自動重新開機。重新開機後，POST畫面的BIOS版本即已更新。

在系統進行POST時，按<D elete>鍵進入BIOS設定程式，並移動光棒到「Loa d Opti mi zed Defaults」選項，按下<Enter>載入BIOS出廠預設值。更新BIOS之後，系統會重新偵測所有的週邊裝置，因此建議您在更新BIOS後，重新載入BIOS預設值。

4-2-2 如何使用@BIOS更新BIOS

1. 在Windows下，請先關閉所有的應用程式與常駐程式，以避免更新BIOS時發生不可預期

2. 在更新BIOS的過程中，網路連線絕對不能中斷(例如：斷電、關閉網路連線)或是網路處

於不穩定的狀態。如果發生以上情形，易導致BIOS損壞而使系統無法開機。

3. 請勿同時使用G.O.M. (GIGABYTE Online Management)功能。

4. 如果因更新BIOS操作不當，導致BIOS損毀或系統無法使用時，技嘉將無法提供保固服

B. @BIOS使用說明請務必確認BIOS檔案是否與主機板型號相符，因為選錯型號而進行更新BIOS，會導

點選「Update BIOS from GIGABYTE Server」，選擇距離您所在國家最近的@BIOS伺服器，下載符合此主機板型號的BIOS檔案。接著請依照畫面提示完成操作。

點選「Update BIOS from File」，選擇事先經由網站下載或其它管道得到之已解壓縮的 BIOS檔案。再依照畫面提示完成操作。

點選「Save Current BIOS to File」可儲存目前所使用的BIOS版本。

C. 更新完成之後... 更新完成後請重新開機。如果@BIOS伺服器找不到您主機板的BIOS檔案時，請至技嘉網站下載該主機板型

號最新版的BIOS壓縮檔，解壓縮檔案後，利用手動更新的方法來更新BIOS。獨特功能介紹 - 72 -

4-3 EasyTune 6介紹技嘉EasyTune 6提供使用者一個簡易與方便的系統調校與超頻的使用介面，讓使用者可以輕鬆在作業系統下藉由EasyTune 6進行超頻、超電壓等動作，藉以提升系統效能。除此之外，技嘉EasyTune 6更貼心加入了CPU與記憶體的資訊顯示，使用者無須再經由其他軟體即可輕易地得知系統相關資訊。

EasyTune 6所提供的功能會因不同主機板而有所差異。若某選項顯示為灰色表示該選項不能調整

(註) 啟動「Easy Boost」前，必須先在通知區域的EasyTune 6圖示按下右鍵，選擇「Auto overclock last tune on next reboot」，才能在重新開機後使用最佳超頻設定。不當的超頻或超電壓可能會造成硬體元件如CPU、晶片組及記憶體的損毀或減少其使用壽命。建議您確實瞭解EasyTune 6的各項功能才進行調整，否則可能造成系統不穩或其它不可預期的結

「CPU」標籤頁提供CPU、主機板型號及BIOS版本相關資訊。

「Memory」標籤頁提供記憶體相關資訊。您可以自行選擇安裝於特定記憶體插槽上的

「Tuner」標籤頁提供您調整系統時脈/頻率及電壓值的功能。

「Advance Mode」可調整特定時脈/頻率及電壓值。

。按下「Easy Boost」後系統將自動測試各種超頻組合直至當機為止，再重新開機後，系統便以測試之最佳值讓CPU獲得

「Save」可以將目前的設定值存成一個設定檔(.txt格式)。

「Load」可以將預存的設定檔載入。調整過「Easy Mode」/「Advance Mode」的數值後，記得按「Set」按鈕使設定生效或是按「Default」按鈕恢復預設值。「Graphics」標籤頁提供您調整所安裝的ATI或 NVIDIA 顯示卡的核心時脈及記憶體時脈

「Smart」標籤頁提供您選擇C.I.A.2及CPU智慧風扇的運作模式。開啟「Smart Fan Advance Mode」功能可以讓CPU風扇在所設定的CPU溫度區間內以線性方式動態調整轉速。「HW Monitor」標籤頁提供硬體溫度、電壓及風扇轉速相關資訊，並且提供設定警告溫度/風扇轉速的功能。您可以設定蜂鳴器為警示聲來源或自訂警示聲的音效(.wav格式)。- 73 - 獨特功能介紹 4-4 輕鬆省節能器(Easy Energy Saver)介紹「輕鬆省節能器」(Easy Energy Saver)為技嘉科技最新開發的專利節能工具，使用者只需透過友善的操作介面、簡單的按鈕動作，不需繁複的設定及調教程序，即可輕鬆體驗此項創新節能科技。此功能結合卓越的軟體設計，搭配具節能器功能的主機板，即能在不降低系統正常效能表現的狀況下，協助系統達到最佳節能、並提升最大電能效率，以達到真正節能且兼具高功率輸出的系統運作。

A. 節能電表紀錄模式(Meter Mode) 節能電表紀錄模式開啟時，節能器即自啟動時間起，自動記錄系統運作期間的節能狀態。

以上圖示僅供參考，實際內容可能因主機板不同而有所差異，實際畫面請以產品實物為準。

輕鬆省節能器所顯示的任何數據僅供參考，實際數據會因不同設備或測試工具等而有所不同。「節能電表紀錄模式」各按鈕功能說明

1 啟動/停止節能器功能(預設值為關閉) 2 啟動/停止動態CPU運作頻率功能(預設值為關閉)

3 顯示CPU運作頻率 4 顯示CPU運作電壓 5 三段式CPU電壓調整功能(預設值為1)

6 目前CPU電源消耗功率 7 目前節能累計時間紀錄 8 目前最大節能累計數據 9 節能電表紀錄/時間歸零鈕 10 節能電表紀錄模式切換鈕 11 永久節能紀錄模式切換鈕 12 關閉節能器操作介面並進入隱形模式 13 最小化節能器 14 顯示節能器輔助說明 15 線上軟體更新(檢查是否有新版的軟體)獨特功能介紹 - 74 - C. 隱形模式(Stealth Mode) 當進入隱形模式，系統會自動依使用者選擇的最佳化設定持續進行節能作業，即使在重新開機後，也無需再進入操作介面及重新設定。若使用者欲更改設定或關閉節能器，僅需開啟操作介面並重新設定即可。 (註一) 此功能開啟時能使系統更省電，但也可能會影響系統效能。 (註二) 1：一般節能模式(預設值)、2：進階節能模式、3：極致節能模式。 (註三) 必須在不關閉節能器的狀態下，永久節能紀錄模式才會持續累計每次開機後系統所節省的功率，且不提供歸零功能。 (註四) 當紀錄至99999999瓦後，輕鬆省節能器將自動歸零重新累計。 B. 永久節能紀錄模式(Total Mode) 開啟永久節能紀錄模式時，使用者透過節能器的累計紀錄功能，記錄從第一次啟動後，每次在開啟狀態下程式執行所節省的功率

1 啟動/停止節能器功能(預設值為關閉) 2 啟動/停止動態CPU運作頻率功能(預設值為關閉)

3 顯示CPU運作頻率 4 顯示CPU運作電壓 5 三段式CPU電壓調整功能(預設值為1)

6 目前CPU電源消耗功率 7 節能器第一次啟動時間 8 累計紀錄系統第一次啟動節能器後，所有開啟時所節省的功率

9 節能電表紀錄模式切換鈕 10 永久節能紀錄模式切換鈕 11 關閉節能器操作介面並進入隱形模式 12 最小化節能器 13 顯示節能器輔助說明 14 線上軟體更新(檢查是否有新版的軟體)- 75 - 獨特功能介紹 4-5 Q-Share介紹 Q-Share是一個簡易及方便的資料共享工具。當您完成區域網路連線及Q-Share設定後，即可透過Q-Share與網域內的電腦達到資料共享，充分地運用網路資源。 Q-Share使用說明安裝完成後，可以從「開始\所有程式\GIGABYTE\Q-Share.exe」開啟Q-Share程式；在通知區域找到圖示，雙擊滑鼠右鍵開啟設定及資料共享。 (註) 此選項只有在「尚未啟動資料共享」的狀態下，才能做變更。畫面一：尚未啟動資料共享功能。畫面二：已啟動資料共享功能。

Connect ... 進入資料共享的電腦列表 Enable Incoming Folder ... 啟動資料夾共享功能 Disable Incoming Folder ... 關閉資料夾共享功能 Open Incoming Folder : 打開共享的資料夾 C:\Q-ShareFolder Change Incoming Folder : 變更共享的資料夾

C:\Q-ShareFolder Update Q-Share ... 線上軟體更新 About Q-Share ... 顯示目前Q-Share版本 Exit... 結束Q-Share獨特功能介紹 - 76 - 4-6 SMART Recovery介紹 SMART Recovery 僅提供在Windows Vista作業系統中可針對PATA及SATA硬碟快速地將差異資料

Schedule 設定系統每天進行備份的週期時間 Capacity 儲存備份的硬碟空間比例

每一磁碟分割區可存放的備份的時間點最多為64份(可存放的數量依磁碟分割區大小而定)。達到限制時，最舊的備份檔將會被覆蓋。

可由右側或下方的時間軸瀏覽不同時間點的資料，並可選擇任一檔案或資料夾按下「Copy」按鈕進行複製。畫面所列出來的檔案與資料夾是唯讀的，您無法編輯檔案

(註一) 差異資料備份是針對被修改、刪除或新增的資料。 (註二) 系統每天僅執行一次備份動作，若長時間開啟電腦，則由已設定的備份週期時間執行備份；若是在設定的週期時間前關機，則於下一次開機時執行備份。 (註三) 為了讓儲存備份檔的硬碟空間最佳化，建議您保留的硬碟空間比例至少25%以上。每個磁碟分割區的差異資料備份檔將會儲存在相對應的磁碟分割區。- 77 - 獨特功能介紹 4-7 Auto Green介紹 Auto Green 提供一個簡易的程式介面，透過簡單的設定讓使用者僅需經由藍芽行動電話與系統連結就能啟動系統節能功能。當行動電話離開系統藍芽接收器的偵測範圍時，系統即會

請依個人的需求在Auto Green首頁選擇系統節能模式，再按「Save」儲存

Standby 進入Power on Suspend模式 Suspend 進入Suspend to RAM模式 Disable 關閉此功能 Conﬁguration頁面說明：在Auto Green 首頁按「Conﬁgure」可進入「Conﬁguration」頁面。若要製作藍芽行動電話隨身金鑰，請選擇「Conﬁgure BT devices」再勾選欲製作為隨身金鑰的藍芽行動電話

(若有未列出的藍芽行動電話，請按「Re- fresh」讓Auto Green重新掃描)。要進行藍芽行動電話隨身

製作前，請確認您的主機板已具備藍芽接收器，且行動電話的藍芽及搜尋功能已開啟。

在「Other Settings」頁面可以設定藍芽裝置掃描的時間、次數及關閉硬碟電源的時間，以確認藍芽行動電話隨身金鑰是否在電腦的搜尋範圍內，當進入節能模式時間過久則關閉硬碟電源。完成設定之後，請按「Set」使其設定值生效，再按「Exit」離開。製作藍芽行動電話隨身金鑰：選擇欲製作為隨身金鑰的行動電話後會出現如左圖，在「密碼金鑰」輸入一組用來與行動電話配對用的密碼(密碼長度建議使用8~16個字元)，接著在行動電話上輸入相同的密碼以進行配對。

Device Scan Time (sec.)：設定藍芽裝置掃描的時間，時間以每5秒為單位，調整幅度為5秒至30秒。Auto Green會以此設定的時間來掃描藍芽行動電話隨身金鑰是否存在。

Rescan Times：設定藍芽裝置掃描的次數，調整幅度為2次至5次。當未搜尋到藍芽行動電話隨身金鑰時，Auto Green會以此設定持續掃描，若到達設定的次數仍未搜尋到藍芽行動電話隨身金鑰時，系統將會進入您所選擇

Turn off HD：設定關閉硬碟電源的時間。若系統閒置時數超過所設定的時間，將會關閑硬碟電源。當使用隨貨附贈的藍芽接收器

且節能模式設定為Suspen d 時，要喚醒系統不需要按電源鍵即可回復原先的工作狀態。 (註一) 如果您的手機已經被拿來當Auto Green的Key，並且啟動Auto Green的功能時,就不能再用來連接其

(註二) 是否附贈此藍芽接收器依機種而定，安裝此藍芽接收器前請先關閉其他的藍芽接收器。獨特功能介紹 - 78 -- 79 - 附錄

5-1 如何建構Serial ATA硬碟若要建構完整的SATA硬碟，您必須完成以下的步驟： A. 安裝SATA硬碟。

B. 在BIOS組態設定中設定SATA控制器模式。

C. 進入RAID BIOS，設定RAID模式。

D. 製作安裝Windows XP作業系統時所需的SATA RAID/AHCI驅動程式磁片。

E. 安裝SATA RAID/AHCI驅動程式及作業系統。

兩顆(以上)的SATA硬碟。(為達到最佳的效能，請使用相同型號及相同容量的SATA硬碟。) 若不製作RAID準備一顆硬碟即可。

Windows Vista或XP作業系統的安裝光碟片。

請將準備好的SATA硬碟接上SATA資料傳輸線及電源線，並分別接至主機板上的SATA插座，

最後再接上電源供應器的電源插頭。 (註一) 若不製作RAID，可以跳過此步驟。

(註二) 只有SATA通道被設為AHCI及RAID模式時才需安裝。附錄 - 80 -

B. 在BIOS組態設定中設定SATA控制器模式

請確認在BIOS組態設定中SATA控制器的設定是否正確。

電源開啟後，BIOS在進行POST時，按下<Delete>鍵進入BIOS設定程式。進入「Integrated Pe- ripherals」確認「OnChip SATA Controller」為開啟狀態。若欲將連接至SATA2_0/1/2/3插座的硬碟設為磁碟陣列，請將「OnChip SATA Type」選項設定為「RAID」；若欲將連接至SATA2_4/ ESATA插座的硬碟設為磁碟陣列，請將「OnChip SATA Type」設定為「RAID」及「OnChip SATA Port4/5 Type」設為「As SATA Type」(如圖1)。

C. 進入RAID BIOS，設定RAID模式

若要製作SATA硬碟的磁碟陣列，必須進入RAID BIOS設定SATA RAID模式。若不製作RAID，可

系統啟動在BIOS POST (Power-On Self Test開機自我測試)畫面之後，進入作業系統之前，會出現如圖2的畫面，請按<Ctrl> + <F>鍵進入RAID BIOS設定程式。

按<Ctrl> + <F>鍵進入RAID設定程式後會出現「Main Menu」的視窗。(如圖3) Main Menu (主選單)：若您想檢視磁碟陣列中的磁碟訊息請按<1>進入「View Drive Assignments」畫面。若您要建立磁碟陣列請按<2>進入「Deﬁne LD」畫面。若您想刪除磁碟陣列請按<3>進入「Delete LD」畫面。若您想檢視SATA控制埠組態請按<4>進入「Controller Conﬁguration」畫面。

1. 在「RAID Mode」項目下，按<SPACE>鍵選擇RAID 0。

2. 使用方向鍵移至「Stripe Block」項目下再按<SPACE>鍵切換至您所需的區塊大小。

3. 然後在「Drives Assignments」項目下使用上下鍵選擇欲加入磁碟陣列的磁碟。

4. 在被選擇磁碟的「Assignment」處按下<SPACE>鍵或<Y>鍵使之切換至「Y」。此動作將會

將使該顆磁碟加入您欲製作的磁碟陣列中。而「Total Drv」處也會顯示加入陣列的磁碟總

5. 設定完成之後，按下<Ctrl>+<Y>鍵儲存設定值後將出現如圖6的畫面。

「View Drives Assignments」視窗顯示安裝的磁碟是否已被指定為磁碟陣列中的成員。進入此視窗後，在磁碟的「Assignment」項目下您會看到他們所屬的磁碟陣列。(如圖8)。若該磁碟沒有建立磁碟陣列時會顯示為「Free」。

6. 按<Ctrl>+<Y>鍵選擇清除主開機記錄，或是按其他鍵忽略此選項。接下來將出現如圖7的

7. 按<Ctrl>+<Y>鍵選擇自定磁碟容量，或是按其他鍵選擇最大化磁碟容量。

8. 製作完成後將會回到「Deﬁne LD Menu」畫面。在此畫面您可看到新製作的磁碟陣列。

9. 請按<Esc>鍵回到主選單，若要離開RAID BIOS utility請按<Esc>鍵。

1. 在主畫面按<3>進入「Delete LD Menu」畫面後，使用方向鍵上下鍵移動至欲刪除的磁碟陣

列並按<Delete>鍵或<Alt>+<D>鍵。

2. 之後您將進入如圖9的「View LD Deﬁnition Menu」視窗。在此視窗裡您可以看到包含在此磁

碟陣列的磁碟成員。若您確定要刪除該磁碟，請按<Ctrl>+<Y>鍵或按任意鍵取消。

5-1-2 製作安裝作業系統時所需的SATA RAID/AHCI驅動程式磁片

在被設定為AHCI或RAID模式的SATA硬碟上安裝作業系統前，必須先載入主機板的SATA晶片

驅動程式。如果沒有載入驅動程式，那麼在作業系統安裝過程中，系統可能無法辨識此硬碟。您必須從驅動程式光碟片中複製主機板所使用的SATA晶片驅動程式至磁片中。若要安裝Windows Vista作業系統，可以將SATA晶片驅動程式從光碟片複製至USB隨身碟。請依下列步驟在MS-DOS及Windows模式中製作驅動程式磁片。 MS-DOS模式：準備一片可以驅動光碟機的開機片及一片已格式化的空白磁片。

1：由開機片開機。 2：取出開機片後放入空白磁片及主機板驅動程式光碟片(在此假設光碟機代碼為D:\)。 3：依所需SATA控制器之驅動程式輸入以下指令，並請在指令後按<Enter>鍵(圖1)： A:\>copy d:\bootdrv\sb7xx\x86\*.*

(註) 請依所要安裝的作業系統輸入驅動程式路徑。請參考下表確認不同Windows 作業系

1：使用另一作業系統並放入主機板驅動程式光碟片。 2：進入光碟片中「BootDrv」資料夾，雙擊「Menu.exe」檔案(圖2)後會出現「命令提示字元」畫面，內含如圖3的控制器選單。 3：放入空白磁片。按下SATA控制器驅動程式代碼後再按<Enter>鍵。以圖3的選單為例，若要安裝Windows XP作業系統到AHCI或RAID SATA硬碟，請選擇「3) SB7xx AHCI/RAID Driver for XP」。接著電腦即會自動複製所需的檔案至磁片中。完成後請按任意鍵離開。

準備好存有SATA RAID/AHCI驅動程式的磁片以及完成BIOS的設定後，您可以開始安裝作業系

統至SATA硬碟中。 A. 安裝Windows XP

重新啟動電腦，由作業系統Windows XP的光碟片開機，當您看到「Press F6 if you need to install a 3rd party SCSI or RAID driver」訊息時，請立即按下鍵盤上的<F6>鍵(如圖1)。接下來畫面會出現要求您載入裝置驅動程式訊息。

請放入存有SATA RAID/AHCI驅動程式的磁片並且按下<S>鍵。當如圖2的畫面出現時，請選擇

當確認畫面出現後，請按<Enter>鍵繼續載入所需的驅動程式。完成後，請繼續作業系統的安裝。附錄 - 88 - B. 安裝Windows Vista (以下介紹以僅安裝一組磁碟陣列硬碟為範例)

由作業系統Windows Vista的光碟片開機並執行安裝作業系統的步驟，當您看到如圖3的畫面時(畫面將顯示無安裝RAID硬碟) ，請選擇「載入驅動程式」。

將主機板驅動程式光碟片置入光碟機中(參考方法A)或是放入存有RAID/AHCI驅動程式的卸除

式裝置，例USB隨身碟(參考方法B)，再選擇存放驅動程式的位置(圖4)。註：若您使用的光碟機是SATA介面，在安裝Windows Vista前請先將主機板驅動程式光碟片中的RAID/AHCI驅動程式資料夾複製至USB隨身碟(請瀏覽至「BootDrv」資料夾，將整個「SB7xxV」資料夾複製至 USB隨身碟內)，再使用方法B載入驅動程式。方法A：將主機板驅動程式光碟片置入光碟機中，並指至以下路徑：「\BootDrv\SB7xxV\LH」若您要安裝的是Windows Vista 64-bit，請將根目錄指至「\LH64A」。方法B：使用USB隨身碟並將路徑指定至「LH」(32-bit作業系統)或「LH64A」(64-bit作業系統)資料夾。

當出現圖5的畫面後請選擇「AMD AHCI Compatible RAID Controller」驅動程式並按「下一步」。

載入驅動程式後系統將顯示偵測到的RAID硬碟。選擇欲安裝作業系統的RAID硬碟後即可按「下一步」開始安裝作業系統(圖6)。

重建磁碟陣列是將資料從磁碟陣列中的一顆硬碟複製到另一顆硬碟的過程，此功能只能在具備容錯能力的模式，例：RAID 1及RAID 10下使用，新的硬碟容量需大於或等於舊硬碟的容量。以下的步驟假設您欲更換一顆在RAID 1模式下毀損的硬碟裝置，重建磁碟陣列。進入作業系統後，請先確認主機板驅動程式光碟片裡的晶片組驅動程式及「ATi RAID Utility」已經安裝。安裝完成後，請到開始\所有程式\AMD開啟「RAIDXpert」工具。

輸入登入ID及密碼(預設值：admin)後，按「登入」進入「AMD RAIDXpert」程式。

在「邏輯磁碟機視圖」項目下，選擇損壞欲重建的RAID並於「邏輯磁碟機資訊」下

選取一個可用的硬碟裝置並按「立即開始」，進行重建磁碟陣列。

過程中會顯示重建進度，並能選擇「暫停」/「繼續」/「放棄」/「重新啟動」重

當重建完成後，可在「邏輯磁碟機資訊」的資訊視窗看到狀態顯示為「可運作」。- 91 - 附錄 5-2 音效輸入/輸出設定介紹 5-2-1 2 / 4 / 5.1 / 7.1聲道介紹本主機板提供六個音源插座，可支援2 / 4 / 5.1 / 7.1聲道，六個音源插座定義的預設值如

此音效晶片的高傳真音效(High Deﬁnition Audio) 具備Retasking功能，透過此功能可以經由音效軟體的設定，重新定義每個音源插座功

以四聲道為例，若您將側喇叭輸出裝置連接至中央/重低音輸出的孔位，僅需經由音效軟體將中央/重低音輸出孔位重新定義成側喇叭輸出功能，即可正常使用。認識高傳真(HD)音效高傳真音效內建多組高音質數位類比(DAC)音頻轉換器，可輸出44.1KHz、48KHz、96KHz、 192KHz音源，並提供多音源(Multi-Streaming)應用，使高傳真音效能夠同時處理多組音效的輸出/入。例如可同時聽MP3音樂、與網友進行語音聊天、接聽網路電話等，實現多資料流的

A. 喇叭連接與設定 (以下介紹以作業系統Windows Vista為範例)

使用麥克風裝置時，請將麥克風連接至麥克風孔，並將該孔位定義為麥克風，才

機殼前方面板的音源插座與後方的音源插座會同時發聲。當使用前方面板為HD 音效模組而欲關閉後方的音源輸出功能時，請參考下一頁的說明。

安裝完音效驅動程式後，可以在通知區域找到高傳真音效管理圖示，雙擊此圖示即可進入

(註) 2 / 4 / 5.1 / 7.1聲道音效輸出介紹：請參考下列說明設定多聲道音效輸出。

7.1聲道：前喇叭、後喇叭、中央/重低音、側喇叭附錄 - 92 -

連接音效裝置至音源輸出插孔，畫面會立即顯示「目前連接的裝置應辨識為」對話框，請依目前所插入的音效裝置來選擇，並按「確定」。

選擇「喇叭」標籤頁。依據您欲設定的喇叭組態在「喇叭組態」選單裡選擇「雙聲道喇叭」、「四聲道喇叭」、「5.1喇叭」或「7.1 喇叭」即

若機殼前方面板為AC'97音效模組，請在「喇叭組態」標籤頁內按下工具按鈕，再勾選「音效裝置連接設定」的「停用前面板連接孔偵測功能」。按「確定」即可完成啟動AC'97音效設定。請開啟「喇叭」主畫面右上角「進階裝置設定」對話框，勾選「當前面板耳機插入時，將後面板輸出裝置設為靜音」後再按「確定」即可。 B. 音效設定您可以在「音效」標籤頁選擇所需要的環境設定。 C. 啟動AC'97音效模組 D. 關閉機殼後方音源輸出功能 (僅支援HD音效模組)- 93 - 附錄

「音效擴充擋板(S/PDIF輸入+輸出)」(選購配件)提供S/PDIF輸入及S/PDIF輸出功能。

(註) S/PDIF輸出及輸入插座的實際位置，會依不同型號的主機板而有所不同。 S/PDIF

連接S/P D I F輸入裝置至音效擴充擋板的後，請至「Digital Input」主畫面裡的「預設格式」標籤頁選擇

A. 安裝「音效擴充擋板(S/PDIF輸入+輸出)」：

可以經由音效擴充擋板上的S/PDIF輸入將音效輸入至電腦，以進行音效處理。

將音效擴充擋板的接頭連接至主機板的 SPDIF_IO插座。

再將音效擴充擋板以螺絲固定至機殼後方即可。附錄 - 94 -

請至「Digital Output」主畫面裡的「預設格式」標籤頁選擇輸出取樣頻率。

您可以接上S/PDIF同軸輸出線或是S/PDIF光纖輸出線(僅能擇一使用)至外部解碼器，即可輸

為了充份發揮音效功能，可以經由S/PDIF將音源訊號傳至外部解碼器進行解碼，以得到最佳之音效。如果您需要輸出S/PDIF數位音效訊號至解碼器，請安裝音效擴充擋板或使用主機板

背板的S/PDIF光纖輸出插座。- 95 - 附錄

5-2-3 啟動Dolby Home Theater功能在尚未啟動Dolby Home Theater功能時，若播放的音源是2聲道，此時音效輸出即為2聲道(意即僅有前置喇叭會有音樂)，必須播放的音源是4/5.1/7.1聲道時，才能有4/5.1/7.1聲道的音效輸出。但啟動Dolby Home Theater功能後，即使播放的音源只有2聲道，系統會將2聲道音源模擬成多聲道的音效輸出，以獲得環繞音場

完成安裝Dolby GUI Software驅動程式之後(在主機板驅動程式光碟片中選擇安裝「Dolby GUI Software」)，點選「開始」，選擇「所有程式\ Dolby Control Center」，即可啟動此程式。以下畫面以7.1喇叭為範例：

點選「Dolby Pro Logic IIx」，系統會將2聲道的音源模擬成環繞音場效果的7.1聲道輸出。

點選「Natural Bass」可啟動重低音效果。 (註) 啟動Dolby Digital Live功能後，只有數位音訊輸出(S/PDIF)有作用，您將不會聽到類比喇叭及耳機的聲音。附錄 - 96 - 5-2-4 麥克風錄音設定

您可以選擇將麥克風接至機殼後方的麥克風插孔(粉紅色)，或是前面板的麥克風插孔(粉紅色)，並將孔位定義成麥克風。請注意，機殼後方和前面板的麥克風功能僅能

開啟「麥克風」主畫面，請勿將「錄音音量」設為靜音，否則將無法錄製聲音。若要在錄音過程中同時聽到所錄製的聲音時，請勿將「播放音量」設為靜音，建議可將其音量調整至中

安裝完音效驅動程式後，可以在通知區域找到高傳真音效管理圖示，雙擊此圖示即可進入

若要將預設的音效輸入裝置從其它的裝置更改為麥克風，可以在「麥克風」標籤上按滑鼠右鍵並選擇「設為預設裝置」即可。- 97 - 附錄

如果您想增加麥克風錄音及播放的音量，請按「錄音音量」右方的「麥克風增量」按鈕，即可自行設定麥克風增量音量。

設定完成後，可以從開始\所有程式\附屬應用程式，選擇「錄音機」開始使用錄音功能。

在通知區域找到音量圖示，在此圖示點擊右鍵，選擇「錄音裝置」。

在「錄製」標籤頁空白處按右鍵選擇「顯示已

若音效軟體畫面沒有顯示您所需的錄音裝置，請參考下列步驟，將您的錄音裝置開啟。以下步驟說明如何開啟立體聲混音功能(例如：當您要錄製電腦播放的音效時，請先開啟此功能)。附錄 - 98 -

當「立體聲混音」項目出現後，請在該選項按右鍵選擇「啟用」，並將它設為預設裝置。

接下來您即可進入音效軟體設定立體聲混音相關選項。並且可使用「錄音機」來錄製音效。 5-2-5 錄音機使用介紹 A. 錄製音效

1. 請確定已將音訊輸入裝置(例：麥克風)連接至電腦。

2. 若要開始錄音，請按一下 [開始錄音]。

3. 若要停止錄製，請按一下 [停止錄音]。

錄音結束之後，務必儲存檔案。 B. 播放音效您可以在支援您的錄音檔檔案格式的數位媒體播放程式上播放您的錄音檔。- 99 - 附錄 5-3 疑難排解 5-3-1 問題集您也可以至技嘉網站「支援與下載\主機板\問題集」，查詢更多主機板常見問題集。 Q：為什麼在BIOS設定程式中，少了很多選項？ A： BIOS隱藏部份進階選項。您可以在啟動電腦後，BIOS在進行POST時，按<Delete>進入BIOS主畫面，此時再按<Ctrl> + <F1>，即可顯示原先被隱藏起來的進階選項。 Q：為什麼電腦關機後，鍵盤/光學滑鼠的燈還是亮著的？ A：有些主機板在電腦關機後，仍留有少許待機電源，所以鍵盤/光學滑鼠的燈仍會亮著。 Q：我要如何才能清除CMOS裡的設定呢？

A：如果您的主機板上有「CMOS_SW」按鈕，請直接按下此按鈕即可清除(按下按鈕前請先關閉電源並拔

除電源線)。如果您的主機板上有Clear CMOS接腳(CLR_CMOS)，請參考第一章－「CLR_CMOS接腳」的說明，將接腳短路以清除CMOS設定；若沒有此接腳，請參考第一章－「電池」的說明，可以暫時將主機板上的電池拔起，停止供應CMOS電力，幾分鐘之後即可清除CMOS裡的設定值。 Q：為什麼我已經把喇叭開的很大聲了，卻還是只聽見很小的聲音呢？ A：請確認您所使用的喇叭是否有電源或功率放大器的功能？如果沒有，請選用有內建電源或功率放大

Q：為什麼我的主機板內建音效驅動程式無法安裝成功？(作業系統Windows XP) A：步驟一：請先確認作業系統是否已安裝Service Pack 1或Service Pack 2？(在「我的電腦」按右鍵選擇「內容>一般>系統」即可確認)如果沒有，請至微軟網站更新。接著確認「Microsoft UAA Bus Driver for High Deﬁnition Audio」驅動程式是否已安裝成功(在「我的電腦」按右鍵，選擇「內容 >硬體>裝置管理員>系統裝置」即可確認)。步驟二：請確認「裝置管理員」及「音效，視訊及遊戲控制器」項目下是否有「Audio Device on High Definition Audio Bus」或是「無法辨識的裝置」？若有，請停用此裝置。(如果無此項目可略

步驟三：再回到「系統裝置」項目將「Microsoft UAA Bus Driver for High Deﬁnition Audio」按右鍵選擇「停用」，再選擇「解除安裝」此驅動程式。步驟四：在「裝置管理員」的個人電腦名稱按右鍵選擇「硬體變更掃描」，當出現新增硬體精靈時請按「取消」，再從主機板驅動程式光碟片或是自網站下載的音效驅動執行音效驅動程式

更詳細的說明請至技嘉網站「支援與下載\主機板\問題集」搜尋「內建音效驅動程式」即可查看。 Q：開機時所出現的嗶聲分別代表什麼意思呢？ A：以下為Award BIOS的嗶聲判讀表，僅供故障分析參考。 1短聲：系統啟動正常 2短聲：CMOS設定錯誤 1長聲1短聲：記憶體或主機板錯誤 1長聲2短聲：螢幕或顯示卡錯誤 1長聲3短聲：鍵盤錯誤 1長聲9短聲：BIOS記憶體錯誤連續嗶聲：顯示卡未插好連續急短聲：電源有問題附錄 - 100 - 5-3-2 故障排除如果您在啟動電腦時發生了問題，可以參考下列步驟，試著將問題排除。

關閉電源並移除所有連接至主機板的週邊設備、連接線及

插上顯示卡，接上ATX主電源插座及12V電源插座，開啟電

檢查主機板是否和機殼或其他金屬物發生短路？檢查CPU散熱風扇是否與CPU緊密貼合？散熱風扇的電源接頭是否確實地插入CPU_FAN插座內？檢查記憶體模組是否正確地安裝於插槽內？

在POST畫面按<Delete>鍵進入BIOS設定程式，選擇「Load Fail-Safe Defaults」或「Load Optimized Defaults」，再選擇「Save & Exit Setup」儲存後離開。開機後，檢查CPU散熱風扇是否有運轉？

關上電源，接上IDE/SATA裝置，確認是否能正常開機？重新安裝作業系統後，將其他裝置以一次安裝一種的方式，一一安裝回去，再試著重新啟動。如果上述說明還無法解決您的問題，請您洽詢購買的店家或經銷商尋求協助，或至技嘉網站「支援與下載\技術服務專區」填寫您的問題，我們的客服人員將會儘速回覆。附錄 - 102 - 5-4 管理聲明

此份文件沒有技嘉的書面允許將不可複製，以及不可向第三方透露文件內容，也不被使用於任何未經授權之目的。違反前述時將被起訴。我們相信內容中所包含的訊息在印刷時，於各方面是準確的。然而，技嘉將不承擔本文中任何的錯誤或省略的責任。再則，指明此份文件裡的資訊是隨時調整不另行通知，且不涵括未來法規的異動範圍。

除了高性能產品外，所有技嘉主機板均履行歐盟規章，如RoHS (電器電子設備使用某些危害物質限制指令 Restriction of the use of Certain Hazardous Substances in Electrical and Electronic Equip- ment, RoHS)及WEEE (廢電器及電子設備指令Waste Electrical and Electronic Equipment, WEEE)環境指令，與主要全球性的安全規章要求。並需防止有害物質釋放進入環境，以及使我們的自然資源使用度達到最大化。以下訊息是技嘉提供如何能負責地在您的『最終產品』內回收再利用或再使用大多數的原材料。電器電子設備使用某些危害物質限制RoHS指令的聲明技嘉產品無有意添加危害物質(鎘，鉛，汞，六價鉻，多溴聯苯類與多溴二苯醚類)。零件與零部件均經過仔細地選擇，使符合RoHS要求。並且持續著努力發展不使用國際間禁止的毒

廢電器及電子設備WEEE指令的聲明技嘉將履行歐盟法律詮釋的2002/96/EC廢電器及電子設備指令。廢電器及電子設備指令是關於處理、收集、回收再利用與處置電器及電子設備及它們的零部件。在指令下，使用設備必須標明記號、分開地收集，並且正確地處理。 WEEE標誌陳述以下顯示標誌是在產品或在它的包裝上標明，象徵此產品不得併同其他廢棄物處理。相反，廢棄設備應該被帶往擁有有效處理、收集、回收再利用等廢棄物收集中心。廢棄設備在處理時，須做好分類收集與回收再利用，將會有助於保存自然資源，並且確保某種程度上的回收再利用是保護人類健康和環境。更多關於能減少廢棄設備環境安全方面的回收再利用細部資訊，請與您的當地政府辦公室、家庭廢棄物處理服務窗口、或是您購買產品的地點聯繫。

當您的電器或電子設備不再對您有用時，請將它回收到您的當地或地區廢棄物管理部門

如果您需要進一步的在您「最終產品」中協助回收再利用、再使用，您可以在您的產品使用手冊中所列出的消費者關懷專線與我們聯繫，以您的努力，我們將很樂意援助您。- 103 - 附錄最後，我們建議您透過認識和使用此產品的節能特點(適用的話)，來實踐其他環境友善的行動，回收再利用此產品所交付的的內部與外部包裝材(包含運輸貨櫃)，並且正確地處理或回收再利用所使用的電池。有你的幫助，我們才能減少生產電器及電子設備所需自然資源的數量，盡可能減少最終產品的垃圾掩埋處置耗用，所以一般透過確保潛在的危害物質不會釋放到環境，以及與正確的處理來增進我們的生活品質。中華人民共和國電子信息產品中有毒有害物質或元素的名稱及含量標識格式依照中華人民共和國的有毒有害物質的限制要求(China RoHS)提供以下的表格：附錄 - 104 -- 105 - 附錄附錄 - 106 -- 107 - 附錄附錄 - 108 -- 109 - 附錄

1. 本條款保固標的，僅適用於消費者於台灣地區購買之技嘉產品(新品)。特價品、整新品或境外購買之

產品，概依當時所附之保固條件為準；超出保固服務範圍或期限者，其維修，收費事宜，請洽本公司

2. 本公司產品之保固，自技嘉特約經銷商出售日起算，並以發票、收據等銷售憑證所載日期為準。消費

3. 保固期限為3年。經銷商自行提供或出售之保固，由該經銷商處理。

形式一：產品序號：4719331803056SN080500084640 形式二：產品序號：10471933182318421SN0632032302 　　　　出廠日期：西元2008年第05週出廠　　　　出廠日期：西元2006年第32週出廠

4. 同業分銷，轉銷之產品，其保固起算日，仍依第2條認定。

5. 無技嘉特約經銷商之銷售憑證時，概依產品之技嘉標籤及序號認定保固期限。

6. 產品上無技嘉標籤或序號者，或序號與產品不符者，或難以辨識時，恕不提供保固或售後服務。若有

7. 消費者自購買產品七日內，發生產品不良或故障時(除第11條所列情形外)，得憑銷售憑證，並備齊配

件，以原箱包裝，向原經銷商更換新品，逾期則以維修方式處理。 ※ 經銷商如無現貨可立即提供更換，會儘快與代理商處理換貨事宜。

8. 新品外觀瑕疵，屬於人為疏忽，不得請求本公司更換新品。

9. 產品送修時，請以原廠包材或適當材料(如紙箱，氣泡袋或保麗龍等)包裝，如係因包裝不當導致運送

10. 保固期內送修之產品，若無法修復時，本公司得更換良品或替代品。

11. 產品因下列之原因發生不良或損壞，不在保固範圍：

a. 天災、意外、或人為疏忽 b. 違反產品手冊之使用提示 c. 組裝不當 d. 使用未經認可之配件 e. 超出允許使用之環境

12. 隨產品之耗材，贈品及包材等均不在保固範圍之列。

13. 本條款(V1.1)自2004.12.01公告施行。本公司保有增刪、修改、解釋「技嘉產品保固共同條款」之權

利，並於本公司之網頁上公告後生效。 f. 私自拆解結構 g. 非正常使用 h. 線路或零件氧化

i. 當做測試設備使用(如RAM、VGA、USB測試)附錄 - 110 -

星期一~星期五：11:00~21:00 星期六、日：11:00~18:00 (國定例假日休息) 地址：台北市松江路8號2樓之3 電話：(02)2511-9398

星期一~星期五：11:00~21:00 星期六、日：11:00~18:00 (國定例假日休息) 地址：新竹市光復路二段278號電話：(03)572-5747

星期一~星期五：11:00~21:00 星期六、日：11:00~18:00 (國定例假日休息) 地址：高雄市建國二路51-1號電話：(07)235-4340

星期一~星期五：8:30 ~ 17:30

地址：台北縣中和市建一路136號6樓電話：(02)8227-6136

星期一~星期五：11:00~21:00 星期六、日：11:00~18:00 (國定例假日休息) 地址：台中市公益路81號電話：(04)2301-5511

星期一~星期五：9:00 ~ 12:00， 13:00 ~ 17:00 (國定例假日休息) 地址：桃園縣平鎮市南平路215號電話：(03)439-3025

星期一~星期五：11:00~21:00 星期六、日：11:00~18:00 (國定例假日休息) 地址：台南市忠義路二段173號電話：(06)221-7374 您可以至我們的台灣區服務網查詢更多的訊息：http://service.gigabyte.tw/- 111 - 附錄

地址：台北縣新店市寶強路6號電話：+886 (2) 8912-4000 傳真：+886 (2) 8912-4003 技術服務專線：0800-079-800 ， 02-8665-2646

星期一~星期五　上午 09:30 ~下午 08:30 星期六　　　　上午 09:30 ~下午 05:30 技術/非技術問題支援：http://ggts.gigabyte.com.tw 網址(英文)：http://www.gigabyte.com.tw 網址(中文)：http://www.gigabyte.tw

電話：+1-626-854-9338 傳真：+1-626-854-9339 技術問題支援：http://rma.gigabyte.us 網址：http://www.gigabyte.us

Giga-Byte SINGAPORE PTE. LTD. - 新加坡網址：http://www.gigabyte.sg

網址：http://th.giga-byte.com

網址：http://www.gigabyte.vn

寧波中嘉科貿有限公司 -中國技術服務專線：800-820-0926，021-63410189 服務時間(法定節/假日除外)：星期一~星期五　上午 09:00 ~ 12:00 　　　　　　　下午 01:00 ~ 06:00 技術/非技術問題支援：http://ggts.gigabyte.com.tw 會員網站：http://club.gigabyte.cn 網址：http://www.gigabyte.cn

網址：http://www.gigabyte.in

網址：http://www.gigabyte.com.sa

G.B.T. TECHNOLOGY TRADING GMBH - 德國網址：http://www.gigabyte.de

G.B.T. TECH. CO., LTD. - 英國網址：http://www.giga-byte.co.uk

GIGABYTE TECHNOLOGY FRANCE - 法國

網址：http://www.gigabyte.fr

網址：http://www.gigabyte.se

網址：http://www.giga-byte.it

網址：http://www.giga-byte.es

網址：http://www.gigabyte.com.gr

網址：http://www.giga-byte.hu

網址：http://www.gigabyte.com.tr

網址：http://www.gigabyte.ru

網址：http://www.gigabyte.pl

網址：http://www.gigabyte.ua

網址：http://www.gigabyte.com.ro

網址：http://www.gigabyte.co.rs

網址：http://www.gigabyte.kz 您也可以至技嘉網站，點選右上角的國別選單，

技嘉科技全球服務支援系統若您有技術及非技術(業務及市場)的相關問題時，歡迎至http://ggts.gigabyte.com.tw，選擇您所
