用户手册 GSB 16 RE Professional BOSCH

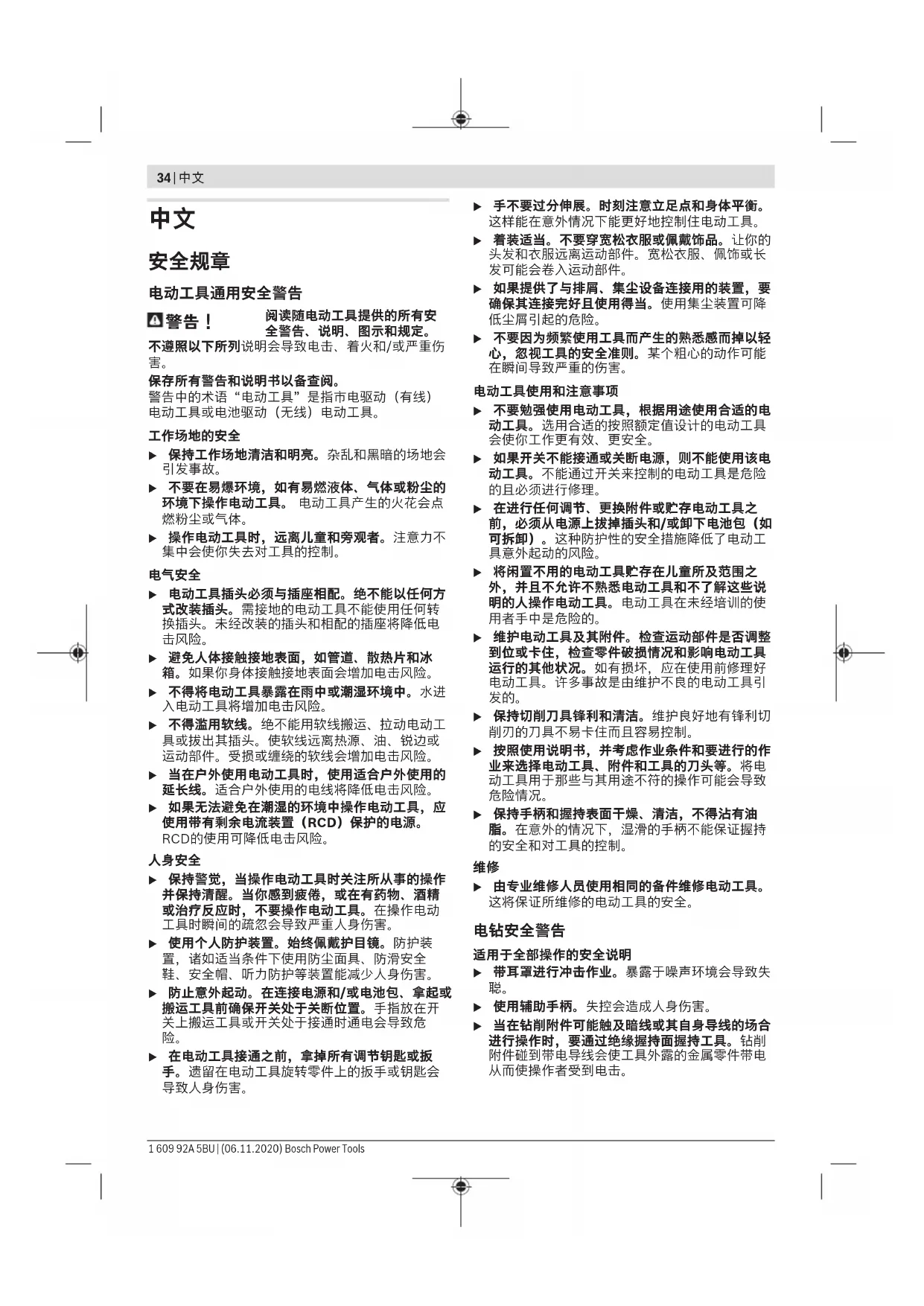

不遵照以下所列说明会导致电击、着火和/或严重伤

警告中的术语“电动工具”是指市电驱动（有线）

工作场地的安全 u 保持工作场地清洁和明亮。杂乱和黑暗的场地会 引发事故。 u 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。 电动工具产生的火花会点

燃粉尘或气体。 u 操作电动工具时，远离儿童和旁观者。注意力不 集中会使你失去对工具的控制。

电气安全 u 电动工具插头必须与插座相配。绝不能以任何方 式改装插头。需接地的电动工具不能使用任何转

换插头。未经改装的插头和相配的插座将降低电

击风险。 u 避免人体接触接地表面，如管道、散热片和冰 箱。如果你身体接触接地表面会增加电击风险。 u 不得将电动工具暴露在雨中或潮湿环境中。水进 入电动工具将增加电击风险。 u 不得滥用软线。绝不能用软线搬运、拉动电动工 具或拔出其插头。使软线远离热源、油、锐边或

运动部件。受损或缠绕的软线会增加电击风险。 u 当在户外使用电动工具时，使用适合户外使用的 延长线。适合户外使用的电线将降低电击风险。 u 如果无法避免在潮湿的环境中操作电动工具，应 使用带有剩余电流装置（RCD）保护的电源。

人身安全 u 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。当你感到疲倦，或在有药物、酒精

或治疗反应时，不要操作电动工具。在操作电动

工具时瞬间的疏忽会导致严重人身伤害。 u 使用个人防护装置。始终佩戴护目镜。防护装 置，诸如适当条件下使用防尘面具、防滑安全

鞋、安全帽、听力防护等装置能减少人身伤害。 u 防止意外起动。在连接电源和/或电池包、拿起或 搬运工具前确保开关处于关断位置。手指放在开

关上搬运工具或开关处于接通时通电会导致危

险。 u 在电动工具接通之前，拿掉所有调节钥匙或扳 手。遗留在电动工具旋转零件上的扳手或钥匙会

导致人身伤害。 u 手不要过分伸展。时刻注意立足点和身体平衡。 这样能在意外情况下能更好地控制住电动工具。 u 着装适当。不要穿宽松衣服或佩戴饰品。让你的 头发和衣服远离运动部件。宽松衣服、佩饰或长

发可能会卷入运动部件。 u 如果提供了与排屑、集尘设备连接用的装置，要 确保其连接完好且使用得当。使用集尘装置可降

低尘屑引起的危险。 u 不要因为频繁使用工具而产生的熟悉感而掉以轻 心，忽视工具的安全准则。某个粗心的动作可能

电动工具使用和注意事项 u 不要勉强使用电动工具，根据用途使用合适的电 动工具。选用合适的按照额定值设计的电动工具

会使你工作更有效、更安全。 u 如果开关不能接通或关断电源，则不能使用该电 动工具。不能通过开关来控制的电动工具是危险

的且必须进行修理。 u 在进行任何调节、更换附件或贮存电动工具之 前，必须从电源上拔掉插头和/或卸下电池包（如

可拆卸）。这种防护性的安全措施降低了电动工

具意外起动的风险。 u 将闲置不用的电动工具贮存在儿童所及范围之 外，并且不允许不熟悉电动工具和不了解这些说

明的人操作电动工具。电动工具在未经培训的使

用者手中是危险的。 u 维护电动工具及其附件。检查运动部件是否调整 到位或卡住，检查零件破损情况和影响电动工具

运行的其他状况。如有损坏，应在使用前修理好

电动工具。许多事故是由维护不良的电动工具引

发的。 u 保持切削刀具锋利和清洁。维护良好地有锋利切 削刃的刀具不易卡住而且容易控制。 u 按照使用说明书，并考虑作业条件和要进行的作 业来选择电动工具、附件和工具的刀头等。将电

动工具用于那些与其用途不符的操作可能会导致

危险情况。 u 保持手柄和握持表面干燥、清洁，不得沾有油 脂。在意外的情况下，湿滑的手柄不能保证握持

维修 u 由专业维修人员使用相同的备件维修电动工具。 这将保证所维修的电动工具的安全。

适用于全部操作的安全说明 u 带耳罩进行冲击作业。暴露于噪声环境会导致失 聪。 u 使用辅助手柄。失控会造成人身伤害。u 当在钻削附件可能触及暗线或其自身导线的场合 进行操作时，要通过绝缘握持面握持工具。钻削

附件碰到带电导线会使工具外露的金属零件带电

从而使操作者受到电击。 1 609 92A 5BU | (06.11.2020) Bosch Power Tools中文 | 35

当使用长钻头时的安全说明 u 操作时切勿超出钻头的最大额定转速。在较高转 速下，如果让钻头在不接触工件的情况下随意旋

转，很可能导致其弯折，从而引发人身伤害。 u 务必以低转速开始钻孔，并让钻头尖端与工件接 触。在较高转速下，如果让钻头在不接触工件的

情况下随意旋转，很可能导致其弯折，从而引发

人身伤害。 u 施压时务必与钻头成一直线，且不得施加过大压 力。若钻头弯折会导致其损坏或失控，从而引发

其它安全规章 u 当工具刀头被夹住时，请立即关闭电动工具。以 防反作用力矩导致反弹。当电动工具过载或向待

加工工件倾斜时，工具刀头就会卡住。 u 请紧握电动工具。拧紧和拧松螺丝时可能短时出 现高反应扭矩。 u 固定好工件。使用固定装置或老虎钳固定工件， 会比用手持握工件更牢固。 u 使用合适的侦测装置侦察隐藏的电线，或者向当 地的相关单位寻求支援。 接触电线可能引起火灾

並让操作者触电。损坏了瓦斯管会引起爆炸。凿

穿水管不仅会造成严重的财物损失，也可能导致

触电。 u 等待电动工具完全静止后才能够放下机器。 机器 上的工具可能在工作中被夹住，而令您无法控制

GBM 、 TBM代表电钻， GSB、 TSB代表冲击电

本机器适合在砖块、混凝土和石材上进行冲击钻。

另外也可以在木材、金属、陶瓷和塑料上钻孔。设

备配备了电子调节和正/逆转功能，也适用于螺纹拧

机件的编号和电动工具详解图上的编号一致。

(7) 转速预选调节轮（GSB16RE）

A) 图表或说明上提到的附件，并不包含在基本的供货范围

中。本公司的附件清单中有完整的附件供应项目。

毫米 43 43 43 43 43 43

毫米 10 10 13 13 16 16

毫米 20 20 25 25 30 30

千克 1.5 1.5 1.8 1.8 1.9 1.9

/ II / II / II / II / II / II

所有参数适用于230伏的额定电压[U]，对于其他不同的电压和国际规格，数据有可能不同。

安装 u 在电动工具上进行所有操作之前都必须从插座上 拔出电源插头。

辅助手柄（见图片A） u 操作电动工具时务必使用辅助手柄(11)。u 在所有操作前确认翼形螺栓已拧紧。失控可能会 造成人身伤害。

可以任意翻动辅助手柄(11)，以便在工作时毫无疲

逆时针旋转辅助手柄调节翼形螺栓(10)，并将辅助

手柄(11)转到需要的位置。然后再次顺时针拧紧翼

利用限深器(12)可以确定所需的钻深X。

按压限深器调节键(9)，并将限深器装入辅助手柄

尽可能地拉出限深器(12)，使钻尖与限深器(12)尖

更换刀具 u 更换刀具时，请佩戴保护手套。长时间工作之后 夹头会变得十分炽热。

电源开关(6)未按下时可锁定钻轴。这样就能快速便

沿着方向➊转动，打开快速夹头(1)，直至可以插入

沿着旋转方向➋用手使劲转动快速夹头(1)的衬套，

直至不再听到过于卡紧的声音为止。由此钻夹头会

反向转动前套筒来移除刀具时，锁止件再次自动松

旋转打开齿环夹头(15)，直至可以装入刀具。安装

将夹头扳手(14)插入齿环夹头(15)相应的孔中，然

使用螺丝批嘴(17)时，应当使用通用批嘴架(16)。

旋螺栓时，应将“钻孔/冲击钻”(4)转换按钮调

更换钻夹头 u 在电动工具上进行所有操作之前都必须从插座上 拔出电源插头。

为了拆卸快速夹头(1)，将内六角扳手(18)夹到快速

夹头(1)中并将开口扳手(19)（SW 12）放在驱动轴

将电动工具放到一个稳固的底板上，例如工作台。

固定开口扳手(19)，朝➊方向转动六内角扳手(18)

松开快速夹头(1)。通过轻轻敲击内六角扳手(18)的

将内六角扳手从快速夹头中拆下，然后完全拧下快

请按照与拆卸快速夹头相同的方式拆卸齿环夹头

含铅的颜料以及某些木材、矿物和金属的加工废尘

有害健康。机器操作者或者工地附近的人如果接

触、吸入这些废尘，可能会有过敏反应或者感染呼

某些尘埃（例如加工橡木或山毛榉的废尘）可能致

癌，特别是和处理木材的添加剂（例如木材的防腐

剂等）结合之后。只有经过专业训练的人才能够加

请留心并遵守贵国和加工物料有关的法规。 u 避免让工作场所堆积过多的尘垢。尘埃容易被点 燃。

投入使用 u 注意电源电压！电源的电压必须和电动工具铭牌 上标示的电压一致。标记为230伏电动工具用220

1 609 92A 5BU | (06.11.2020) Bosch Power Tools繁體中文 | 37

调整旋转方向（见图片G–H）（GSB10RE/

GSB13RE/GSB16RE）

通过正逆转开关(8)可以更改电动工具的旋转方向。

将电动工具投入使用时按压起停开关(6)并按住。

如需锁定被按住的起停开关(6)，请按压锁定键

如需关闭电动工具，请松开起停开关(6)，如果其已

被锁定键(5)锁住，请短促按压起停开关(6)，然后

调整转速/冲击次数（GSB10RE/GSB13RE/

可以无级调节已接通电动工具的转速，视按压起停

以较小的力按压起停开关(6)时，转速较低。逐渐在

预选转速/冲击次数（GSB 16 RE）

利用转速预选调节轮(7)也可以在运行过程中预选所

正确的转速/冲击次数必须视加工物料和工作状况而

定，唯有实际操作才能够得到最合适的结果。

工作提示 u 在电动工具上进行所有操作之前都必须从插座上 拔出电源插头。 u 先关闭电动工具，然后再放置在螺母/螺栓上。旋 转的工具刀头可能会滑开。

使用低转速长时间操作之后，应该让电动工具以最

为瓷砖钻孔时，将转换按钮(4)调到“钻孔”图标

上。瓷砖钻穿后，将转换按钮调到“冲击钻”图标

在混凝土、石材和砖墙上钻孔时，必须使用硬金属

在金属上钻孔时，仅可使用锋利的HSS钻头（HSS=

高速钢）。在Bosch博世的附件产品系列中，有符

可通过钻头刃磨机（附件）毫不费力地磨利直径在

维护和清洁 u 在电动工具上进行所有操作之前都必须从插座上 拔出电源插头。 u 电动工具和通气孔必须随时保持清洁，以确保工 作效率和工作安全。

如果必须更换连接线，务必把这项工作交给Bosch

或者经授权的Bosch电动工具顾客服务执行，以避

本公司顾客服务处负责回答有关本公司产品的修

理、维护和备件的问题。备件的展开图纸和信息也

可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题

询问和订购备件时，务必提供机器铭牌上标示的10

必须以符合环保要求的方式回收再利用电动工具、

根据废旧电气和电子设备欧洲指令2012/19/EU和转

化成的国家法律，必须将无法再使用的电动工具分

遵照以下列出的指示，將可能導致電擊、著火和／

在所有警告中，「電動工具」此一名詞泛指：以市

電驅動的（有線）電動工具或是以電池驅動的（無

工作場地的安全 u 保持工作場地清潔和明亮。混亂和黑暗的場地會 引發事故。 Bosch Power Tools 1 609 92A 5BU | (06.11.2020)38 | 繁體中文

u 不要在易爆環境，如有易燃液體、氣體或粉塵的

環境下操作電動工具。電動工具產生的火花會點

u 讓兒童和旁觀者離開後操作電動工具。注意力不

u 電動工具插頭必須與插座相配。 絕不能以任何方

式改裝插頭。 需接地的電動工具不能使用任何轉

換插頭。未經改裝的插頭和相配的插座將減少電

u 避免人體接觸接地表面，如管道、散熱片和冰

u 不得將電動工具暴露在雨中或潮濕環境中。水進

u 不得濫用電線。 絕不能用電線搬運、拉動電動工

緣或移動零件。受損或纏繞的軟線會增加電擊危

u 當在戶外使用電動工具時，使用適合戶外使用的

延長線。適合戶外使用的軟線，將減少電擊危

u 如果在潮濕環境下操作電動工具是不可避免的，

應使用剩餘電流動作保護器（RCD）。使用RCD

u 保持警覺，當操作電動工具時關注所從事的操作

並保持清醒。 當您感到疲倦，或在有藥物、酒精

或治療反應時，不要操作電動工具。在操作電動

u 使用個人防護裝置。 始終佩戴護目鏡。安全裝

置，諸如適當條件下使用防塵面具、防滑安全

鞋、安全帽、聽力防護等裝置能減少人身傷害。

u 防止意外起動。 確保開關在連接電源和／或電池

盒、拿起或搬運工具時處於關閉位置。手指放在

已接通電源的開關上或開關處於接通時插入插頭

u 在電動工具接通之前，拿掉所有調節鑰匙或扳

手。遺留在電動工具旋轉零件上的扳手或鑰匙會

u 手不要伸展得太長。 時刻注意立足點和身體平

衡。這樣在意外情況下能很好地控制電動工具。

u 著裝適當。 不要穿寬鬆衣服或佩戴飾品。 讓您的

衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長

u 如果提供了與排屑、集塵設備連接用的裝置，要

確保他們連接完好且使用得當。使用這些裝置可

u 切勿因經常使用工具所累積的熟練感而過度自

信，輕忽工具的安全守則。任何一個魯莽的舉動

u 不要濫用電動工具， 根據用途使用適當的電動工

具。選用適當設計的電動工具會使您工作更有

u 如果開關不能開啟或關閉工具電源，則不能使用

該電動工具。不能用開關來控制的電動工具是危

u 在進行任何調整、更換配件或貯存電動工具之

前，必須從電源上拔掉插頭並／或取出電池盒。

這種防護性措施將減少工具意外起動的危險。

u 將閒置不用的電動工具貯存在兒童所及範圍之

外，並且不要讓不熟悉電動工具或對這些說明不

瞭解的人操作電動工具。電動工具在未經培訓的

u 保養電動工具與配備。 檢查運動件是否調整到位

或卡住，檢查零件破損情況和影響電動工具運行

的其他狀況。 如有損壞，電動工具應在使用前修

理好。許多事故由維護不良的電動工具引發。

u 保持切削刀具鋒利和清潔。保養良好的有鋒利切

u 按照使用說明書，考慮作業條件和進行的作業來

使用電動工具、配件和工具的刀頭等。將電動工

具用於那些與其用途不符的操作可能會導致危

u 把手及握持區應保持乾燥、潔淨，且不得沾染任

何油液或油脂。易滑脫的把手及握持區將無法讓

您在發生意外狀況時安全地抓緊並控制工具。

u 將您的電動工具送交專業維修人員，必須使用同

樣的備件進行更換。這樣將確保所維修的電動工

u 鑽孔時請戴上耳罩。暴露在噪音下會造成聽力喪

u 使用輔助握把。失去控制可能會造成人員受傷。

u 進行作業時，負責進行切割的配件或固定釘可能

會碰觸到隱藏的配線或電動工具的電線，請從絕

緣握把處拿持電動工具。負責進行切割的配件或

固定釘若是觸及「導電」電線，可能導致電動工

具外露的金屬部件「導電」，進而使操作人員遭

u 切勿以超過鑽頭額定最高轉速的速度操作。若鑽

頭未接觸工件且以超過最高轉速的速度無負載轉

u 請務必以低速啟動並將鑽尖確實抵住工件。若鑽

頭未接觸工件且以超過最高轉速的速度無負載轉

u 請沿著鑽頭方向施加適當的壓力，切勿過度施

壓。鑽頭可能會彎曲並造成斷裂、失控並導致人

u 如果嵌件工具被夾住了，請立刻關閉電動工具的

電源。請準備好承受反作用力所造成的反彈。電

動工具過載時或當它在進行加工的工件內部歪斜

1 609 92A 5BU | (06.11.2020) Bosch Power Tools繁體中文 | 39 u 請牢牢握緊電動工具。旋緊與鬆開螺栓時，瞬間 可能會有較大的反作用力。 u 固定好工件。使用固定裝置或老虎鉗固定工件， 會比用手持握工件更牢固。 u 使用合適的偵測裝置偵察隱藏的電線，或者向當 地的相關單位尋求支援。接觸電線可能引起火災

並讓操作者觸電。若損壞瓦斯管會引起爆炸。鑿

穿水管不僅會造成嚴重的財物損失，也可能導致

觸電。 u 必須等待電動工具完全靜止後才能將它放下。嵌 件工具可能卡住而使電動工具失控。

本機器適合在磚塊、混凝土和石材上進行衝擊鑽

孔。另外也可在木材、金屬、陶瓷和塑膠上進行一

般鑽孔。若是具有電子調控與正逆轉功能的裝置，

機件的編號和電動工具詳解圖上的編號一致。

(7) 轉數設定轉鈕（GSB 16 RE）

A) 圖表或說明上提到的配件，並不包含在基本的供貨範圍

中。本公司的配件清單中有完整的配件供應項目。

本說明書提供的參數是以 230 伏特為依據，於低電壓地區，此數據有可能不同。

Bosch Power Tools 1 609 92A 5BU | (06.11.2020)40 | 繁體中文

u 維修電動工具或換裝零、配件之前，務必從插座

u 操作電動工具時務必使用輔助手柄(11)。

u 在進行任何作業之前，請務必先確認蝶翼螺絲已

輔助手柄 (11) 可隨意翻轉，以便採取一個穩固而不

逆時針旋轉調整輔助手柄的蝶翼螺絲 (10)，以便將

輔助手柄 (11) 轉至所需位置。然後再將蝶翼螺絲

您可利用限深擋塊 (12) 設定所需鑽孔深度 X。

請按壓限深擋塊調整按鍵 (9) 然後將限深擋塊安裝

(12) 之間的距離等於所需的鑽孔深度 X。

u 更換工具時請戴上防護手套。長時間操作之後夾

未按下起停開關 (6) 時，工具機轉軸將固定鎖死。

往旋轉方向 ➊ 轉動，將快速夾頭 (1) 打開至能夠裝

往旋轉方向 ➋ 徒手將用力轉緊快速夾頭 (1) 的套

筒，直到不再聽見越過制動卡榫的輾軋聲。這樣做

取下工具時，當您反方旋轉套筒，此鎖止裝置便會

透過旋轉方式，將齒環式夾頭 (15) 打開至能夠裝入

將夾頭扳手 (14) 插進齒環式夾頭 (15) 的對應孔，

使用螺絲起子工具頭 (17) 時，請您務必使用工具頭

通用夾持器 (16)。必須使用與螺絲頭大小相符的螺

拆裝螺栓時，「鑽孔／衝擊鑽孔」切換開關 (4) 一

u 維修電動工具或換裝零、配件之前，務必從插座

若要拆下快速夾頭 (1)，請將內六角扳手 (18) 卡入

快速夾頭 (1)，再將開口扳手 (19)（SW 12）抵在

將電動工具平放在穩固平面上，例如工作桌。

握緊開口扳手 (19)，然後沿旋轉方向 ➊ 轉動內六角

扳手 (18) 以便鬆開快速夾頭 (1)。快速夾頭若是卡

死不動，只要對內六角扳手長柄 (18)輕敲一下，即

將內六角扳手從快速夾頭上取下，然後便可將快速

齒環式夾頭 (15) 的拆卸方式與快速夾頭相同。

必須以約 30－35Nm 的旋緊扭力將夾頭旋

含鉛的顏料及部分木材、礦物和金屬的加工廢塵有

害健康。機器操作者或者工地附近的人如果接觸、

吸入這些廢塵，可能會有過敏反應或者感染呼吸道

特定粉塵（例如加工橡木或山毛櫸的廢塵）可能致

癌，特別是與處理木材的添加劑（例如木材的防腐

劑等）混合之後。只有經過專業訓練的人才允許加

u 避免讓工作場所堆積過多的塵垢。塵埃容易被點

u 請注意電源電壓！電源的電壓必須和電動工具銘

牌上標示的電壓一致。標示為 230V 的電動工具

設定旋轉方向（請參考圖 G–H）（GSB 10 RE／

GSB 13 RE／GSB 16 RE）

透過正逆轉開關 (8) 即可變更電動工具的旋轉方

向。但按下起停開關 (6) 時，將無法這樣做。

正轉：若要旋入螺栓及旋緊螺母，請將正逆轉開關

可感覺到切換開關 (4) 卡住，即使馬達

1 609 92A 5BU | (06.11.2020) Bosch Power Tools繁體中文 | 41

按下電源開關 (6) 不要放開，即可讓電動工具持續

若要讓起停開關 (6) 保持在壓下狀態，請按壓鎖止

若要關閉電動工具，請直接放開起停開關 (6) 即

可，或者您若有使用鎖止按鍵 (5)，則請在起停開關

調整轉數／衝擊次數（GSB 10 RE／GSB 13 RE／

您可為已啟動的電動工具無段調控轉速，轉速是由

輕按起停開關 (6) 時，轉速較低。逐漸在開關上加

預設轉數／衝擊次數（GSB 16 RE）

利用轉數設定轉鈕 (7)，即使是在工具運作期間，亦

合適的轉速／衝擊次數會因物料或工作狀況而不

u 維修電動工具或換裝零、配件之前，務必從插座

u 電動工具應先停止運轉，然後才放到螺母／螺栓

使用低轉速長期操作之後，應該讓電動工具以最大

若要在瓷磚上鑽孔，請將切換開關 (4) 移至「鑽

孔」符號。瓷磚鑽穿後，再將切換開關移至「衝擊

在混凝土、石材和磚牆上鑽孔時，必須使用硬金屬

在金屬上鑽孔時，僅能使用完好的銳利 HSS 鑽頭

（HSS = 高速鋼）。選用 Bosch 原廠的配件產品，

利用鑽頭磨利器（配件）即可毫不費力地磨利直徑

u 維修電動工具或換裝零、配件之前，務必從插座

u 電動工具和通風口都必須保持清潔，這樣才能夠

如果必須更換連接線，請務必交由 Bosch 或者經授

權的 Bosch 電動工具顧客服務執行，以避免危害機

本公司顧客服務處負責回答有關本公司產品的維

修、維護和備用零件的問題。以下的網頁中有分解

圖和備用零件相關資料：www.bosch-pt.com

如果對本公司產品及其配件有任何疑問，博世應用

當您需要諮詢或訂購備用零件時，請務必提供本產

必須以符合環保的方式，回收再利用損壞的機器、

依據歐盟的廢電器電子設備指令 2012/19/EU 及其

落實在各國當地的法令條文，無法再繼續使用的電

動工具必須分別收集起來，然後遵照環保相關法規

設備名稱 : 沖擊電鑽 , 型號 : GSB 10 RE
