用户手册 VLUU PL70 SAMSUNG

請勿在可燃或爆炸性氣體和液體附近使用相機

請勿在燃料、易燃物或可燃化學物品附近使用相機。

請勿在放置相機或其配件的同一空間儲存或攜帶可燃液體、氣體或爆裂物。

請勿讓兒童和動物接近相機

請將相機及所有配件放在兒童和動物無法觸及的地方。
吞嚥小零件可能會造成哽噎或嚴重傷害。可動的零件和配件也可能造成人體傷害。

避免傷害拍攝對象的視力

請勿在十分接近人體或動物處(約不到1公尺/3英呎處)使用閃光燈。在太接近拍攝對象處使用閃光燈，會造成暫時性或永久性傷害。

小心處理與處置電池和充電器

僅使用Samsung核准的電池和充電器。不相容的電池和充電器會嚴重傷害或損壞相機。
切勿將電池或相機放在加熱裝置上或放入其中，例如微波爐、瓦斯爐或電熱器。電池過熱時可能會爆炸。

小心

請小心謹慎地持有和保存相機

• 請勿讓相機碰到液體，液體會造成相機嚴重損壞。請勿用溼的手拿相機。水會損壞相機，並會導致製造商的保固失效。

• 避免在多塵、骯髒、潮濕或通風不良的地方使用或保存相機，以避免對可動零件或內部組件造成損壞。

• 接上繡線或轉接器以及安裝電池和記憶卡時請小心。硬裝上接頭、不當的連接繡線或不當的安裝電池和記憶卡，會損壞連接埠、接頭和配件。
  請勿將外物插入相機的任何隔室、插槽或入口。這類毀損不在保固範圍之内。

保護電池、充電器和記憶卡不受到損壞

• 避免將電池或記憶卡曝露在極冷或極熱的溫度下 (低於 0^ / 32^ 或高於 40^ / 104^ )。極端的溫度會減小電池的充電容量，並導致記憶卡出現故障。
  避免記憶卡接觸到液體、污垢或外物。如果記憶卡弄髒了，請在將記憶卡插入相機之前用軟布擦拭乾淨。

T.ZH-3

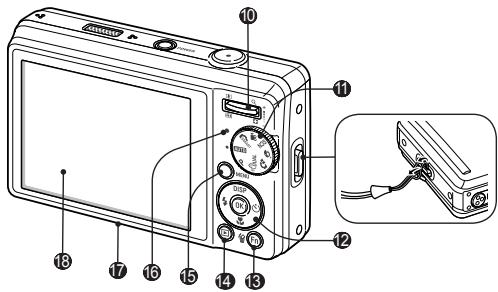

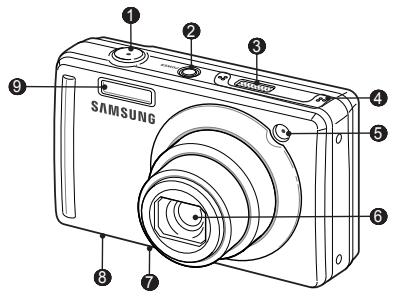

相機佈局

1 快門按鈕
2 電源按鈕 (POWER)
3 喇叭
4 麦克風
⑤ AF輔助光線/定時器指示燈
6 錢頭
7 USB、A/V和HDMI连接埠
8 電池蓋
9 開光燈

10 变焦按钮
1 模式旋钮
12 导覽按鈕/OK 按鈕
13 功能按钮
14 播放按钮
15 功能表按钮
16 紫態燈
17 踩架
13顯示器

T.ZH-4

安装相機

拆封

相機

交流電轉接器/USB纖線

充電電池

吊带

軟體光碟(含使用手册)

快速入門手冊

選購配件

相機套

記憶卡

成套銷售

AN纖線

HDMI纖線/HDMI轉接器

T.ZH-5

安装相機

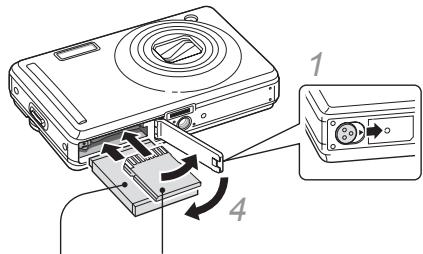

插入電池和記憶卡

2 將電池上有 Samsung 標誌的面朝下
3 將記憶卡的金色觸點面朝上

取出電池

取出記憶卡
輕輕推動，直到記憶卡與相機分開，再將其抽出插槽。

T.ZH-6

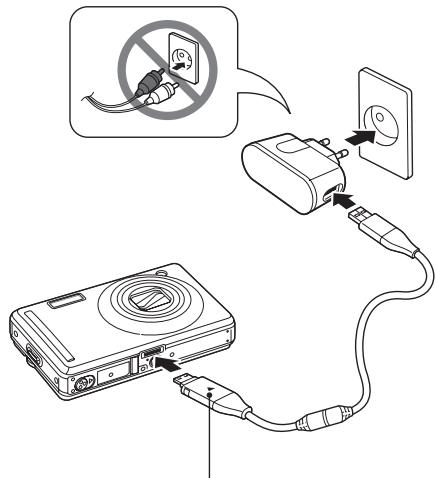

電池充電

使用相機前，請務必給電池充電。

指示燈亮起

·紅色：充電
- 綠色：電池已充滿電

開啟相機

1 按下[POWER]。

·初始安裝螢幕即會顯示。

2 按下 [心] 以選擇 Language 並按下 [心] 。
3 按下 [DISP] 或 [ ] 以選擇一種語言並按下 [OK]。
4 按下[DISP]或[]以選擇Date&Time並按下[]。
5 按下[或[以選擇一個項目。
6 按下 [DISP] 或 [以變更數字或選擇另一種日期格式，並按下 OK]。

使用觸控式螢幕

1 在拍摄模式中，按下 [MENU]。
2 使用導覽按鈕來捲動至選項或功能表。

• 若要左移或右移，按下[ ]或[心]。
• 若要上移或下移，按下[DISP]或[

3 按下 [OK] 來確認反白的選項或功能表。
- 按下 [MENU] 回到上一個或下一個功能表。

撷取相片或影片

拍照

1 將模式撥盤轉到 AUTO。
2 在相框中對齊拍攝對象。
3 將[快門]按下一半可自動對焦。

• 綠色對焦框表示已對焦拍攝對象。

4 將[快門]全部按下，即可拍照。

T.ZH-8

錄製影片

1 將模式撥盤轉到。
2 在相框中對齊拍攝對象。
3 按下[快門]。

• 按下 [OK] 暂停或繼續錄製。

4 再按一下[快門]可停止錄製。

注意

依解析度來檢視相片張數(對於1GBSD)

解析度		超高畫質	高畫質	一般畫質
12M	4000 x 3000	142	274	389
10M	3984 x 2656	162	302	426
9M	3968 x 2232	195	355	509
8M	3264 x 2448	204	361	518
5M	2592 x 1944	327	547	764
3M	2048 x 1536	511	774	1,028
2M	1920 x 1080	737	1,104	1,387
1M	1024 x 768	1,290	1,612	1,807

這些數據是在 Samsung 的標準條件下所測得的，可能會隨拍攝條件和相機設定而改變。

播放檔案

檢視相片

1 按下[]。
2 按下[4]或[心]捲動檔案。按住不放，即可快速檢視檔案。

检视影片

1 按下[]。
2 按下[OK]。

3 使用以下按钮控制播放。

[7]	向後掃描
[OK]	暫停或繼續播放
[心]	向前掃描
[變焦](往上或往下)	調整音量

將檔案轉移至電腦 (Windows)

1 插入安装 CD 至光碟機中，並按照畫面指示操作。
2 使用USB纖線將相機連接到電腦。

安全斷開連接 (Windows XP)

按一下

按一下

3 開啟相機。
4 在電腦上選擇我的電腦 卸除式磁碟 DCIM 100PHOTO。
5 選擇您要的檔案，然後將它們拖曳或儲存至電腦。

T.ZH-10

規格

影像感應器	• 類型: 1/2.3" (大約 7.79 mm) CCD • 有效像素: 約 12.2 百萬像素 • 總像素: 約 12.4 百萬像素
鏡頭	• 焦距: Samsung 錞頭 f = 5 - 25 mm (相當於 35 mm 菲林相機: 28 - 140 mm) • 最大光圈範圍: F3.4 (W) - F5.8 (T)
顯示	3.0" (7.62 公分) 230 K, TFT LCD
對焦	TTL 自動對焦 (多重 AF、中心 AF)
快門速度	• 自動: 1/8 - 1/2,000 秒 • 程式: 1 - 1/2,000 秒 (AEB、連拍: 1/4 - 1/2,000 秒) • 夜景: 8 - 1/2,000 秒 • 煙火: 2 秒
儲存	• 內建記憶體: 約 76 MB • 外部記憶體 (選用): SD 卡 (最高支援 4 GB)、SDHC 卡 (最高支援 8GB)、MMC Plus (最高支援 2GB, 4 位元 20MHz) 內建記憶體容量可能不符合這些規格。
直流電輸入接頭	34 針
充電電池	鈉離子電池 (SLB-10A, 1,050 mAh)
尺寸 (寬 x 高 x 長)	95.8 x 59.5 x 23.9 mm
重量	149 g (不含電池和記憶卡)
操作溫度	0 - 40°C
操作溼度	5 - 85 %
