Monitor XT Deluxe - 家庭影院系统 POLK - 免费用户手册

产品类型	家庭影院系统
品牌	Polk
型号	Monitor XT Deluxe
配置	5.1声道（卫星音箱+低音炮）
标称阻抗	8欧姆
灵敏度	90 dB (1W/1m)
推荐功率	20至150瓦每声道
前置音箱尺寸（高x宽x深）	30厘米 x 20厘米 x 25厘米
低音炮尺寸（高x宽x深）	40厘米 x 30厘米 x 35厘米
总重量	约20公斤
电源	有源低音炮（电源），无源卫星音箱
主要功能	环绕声，兼容杜比数字，动态平衡扬声器
维护和清洁	用柔软干布擦拭。不要使用研磨性产品。
安全	不要暴露在潮湿环境中，不要打开外壳，清洁前拔掉电源。
备件和可维修性	备件可从制造商处获得。由授权技术人员进行维修。
一般信息	保修2年。由Polk Audio制造。

常见问题 - Monitor XT Deluxe POLK

如何连接Polk Monitor XT Deluxe家庭影院系统？

通过音箱线将每个卫星音箱连接到功放/接收器。低音炮通过功放上的专用低音炮输出连接。确保极性（+/-）正确。

功放推荐功率是多少？

Polk推荐使用每声道20至150瓦的功放以获得最佳性能。

可以将此系统与电视一起使用吗？

是的，通过HDMI ARC、光纤或模拟音频输出将电视连接到功放/接收器。系统将播放环绕声。

如何清洁音箱？

使用柔软干布擦拭网罩和箱体。避免使用化学品，也不要将水直接喷到扬声器上。

如果某个音箱不发声怎么办？

检查线缆连接、极性，以及功放是否正常发送信号。尝试将音箱连接到其他输出或使用其他音源测试。

低音炮有自己的电源吗？

是的，低音炮是有源的，需要插入电源插座。确保电源线连接牢固。

我可以添加额外的音箱吗？

这取决于您的功放。该系统设计为5.1套装，但如果您的接收器支持并且添加兼容的Polk音箱，可以扩展到7.1。

如何调节音箱音量？

使用功放/接收器的设置菜单调整每个声道的音量和音箱距离，以获得均衡的效果。

有自动校准功能吗？

如果您的接收器带有校准系统（例如Audyssey、YPAO），可以使用它来优化声音。否则，请手动调整。

在哪里可以找到完整的使用手册？

完整手册可在notice-facile.com免费下载PDF格式。您也可以联系Polk支持获取副本。

用户手册 Monitor XT Deluxe POLK

感谢您选择 Polk Monitor XT™ 音箱。这一全新系列采用大胆前卫的设计，以超高品质成就卓越性能。这些高效率音箱沿袭了 Polk 的专利 Dynamic Balance® 调谐驱动器和高频单元，使高音更加清晰、中音更加真实。Polk Monitor XT 音箱旨在打造卓越聆听效果和出色箱体外观，其精妙的细节设计适合搭配任何装饰效果。Polk Monitor XT 音箱纯粹而简单，真正定义了什么是 “Expect Great Sound（期待美妙的声音）”。

逾 45 年来，我们以卓越的声音和制造品质赢得了“扬声器专家”的声誉，拥有多项专利和屡获殊荣的音频创新技术。对于 Polk 员工而言，制造音频产品并不仅仅是一项工作——而是一种热情。如果您要记住一件事，就请记住：我们以音频应传递的最真实声音为原则——以可承受的价格为每个人传递最美妙的声音！

技术支持或服务

如果您的产品在运输期间受到损坏，请与您购买此产品的 Polk Audio 授权经销商联系。有关技术支持、常见问题和维修信息，请访问 http://polk.custhelp.com。如需获取联系信息的完整列表，请访问 https://www.polkaudio.com/contact-us。支持电子邮件地址和电话号码因您购买此产品的地区而异。

警告：特别注意

Polk Audio 音箱能够以极高的音量播放，这可能会造成严重或永久性的听力损伤。Polk Audio 对因误用其产品而造成的听力损伤、人身伤害或财产损失不承担任何责任。记住这些指导原则，在控制音量时始终做出正确的判断：

- 限制长时间暴露于超过85分贝（dB）的音量水平里。有关安全音量水平的更多信息，请参阅 http://www.osha.gov/ 上的职业健康安全管理（OSHA）指南。

产品处置

某些国际、国家和/或地方法律和/或法规可能适用于本产品的处置。有关详细信息，请与您购买此产品的零售商或您所在国家/地区的 Polk 进口商/经销商联系。更多信息，请访问 www.polkaudio.com 或联系 Polk Audio，地址：5541 Fermi Court, Carlsbad, California, 92008, USA。电话：1-800-377-7655。

我们的电气产品或其包装上的此符号表明，在欧洲禁止将该产品作为生活垃圾丢弃。为了确保您正确处置产品，请按照当地电气和电子设备处置的相关法律法规处置产品。这样做有助于保护自然资源，并通过处理和处置电子废物促进环保。

保养与清洁

您唯一需要做的就是偶尔为音箱去除灰尘。切勿使用任何研磨型或溶剂型清洁剂或任何强力清洁剂。可以使用吸尘器的毛刷来清洁格栅。

欧盟符合性声明

在此，Sound United, LLC 声明我们的产品符合以下 EU/EC 指令：

• EMC:2014/30/EU

• LVD:2014/35/EU

• RoHS: 2011/65/EU 和修正指令 (EU) 2015/863

- ErP: EC 规定 1275/2008 及其框架指令 2009/125/EC，含修正案 801/2013

EU 联系方式：

Sound United Europe

在此，Sound United, LLC 声明我们的产品符合以下 UK 指令：

电气设备（安全）规定 2016

- 电磁兼容性规定 2016

- 限制电气电子设备中使用某些有害物质的规定 2012

能源相关产品的生态设计规定 2010

UK 进口商：

D&M Audiovisual Ltd.

Cells 1 & 2 Kopshop, 6 Old London Road

Kingston Upon Thames KT2 6QF UK

polk

增加背胶橡胶垫脚

为使您的 Polk 音箱保持稳固，并防止其损坏地板或家具，在音箱底部贴上背胶橡胶垫脚是个不错的主意。

注意：
- XT15 / XT20 / XT30 / XT35: 使用产品前必须安装橡胶垫脚。
- XT60 / XT70 / XT90: 橡胶垫脚已预先安装。

系统连接方式

为了获得最佳音质，正确连接音箱至关重要。

接线柱接头使用方式

拧松六角螺母并将音箱裸线插入孔中。向下拧紧六角螺母进行连接。

注意：不要将电线的绝缘部分插入孔中（否则将无法连接）。

音箱基本连接
确保放大器或接收器上的红色（+）和黑色（-）接头与音箱的红色（+）和黑色（）接头连接。如果您的音箱听起来“薄”，低音很少，同时中心声像很少或没有，则可能是其中一根音箱电线接反了。检查所有连接。

中置声道音箱的处理器模式
注意：在接收器的低音管理设置中将中置声道音箱设为“小”。

大多数环绕式接收器的“低音管理”或“音箱配置”菜单均包含针对中置声道操作的“常规”或“宽”模式。在离散声道数字处理器中，上述模式称为“小”和“大”。常规（小）模式可过滤来自中置声道音箱的低音频率，并将其发送至左前置音箱和右置主音箱或连接至低音炮输出（LFE）插孔。宽（大）模式可向中置声道音箱发送未过滤的全范围信号。使用小（常规）模式可获得优质的中置（和环绕式）声道性能与稳定性。

Polk Monitor XT

用户手册

音箱定位

要最大限度地提高音箱系统的音质（无论您购买的是 XT15 书架音箱、XT30 中置声道音箱，还是 XT70 塔式音箱），正确的摆位非常重要。请看下面的示例，据您购买的 Polk Monitor XT 系列音箱进行尝试。

注意：您的 Polk Monitor XT 系列音箱兼容 2.0、2.1、3.1、5.1、7.1 和 9.1 设置（图中显示可选的低音炮）。

在 3.1 系统中聆听

根通过将音箱放置在离听众座位尽可能远的位置，获得最逼真的立体声图像。如果房间条件允许您将音箱放置在较远的位置，则可以选择将音箱按角度朝向中间放置，以支撑更加稳定的中置图像。

在 5.1 环绕声中聆听

在 Polk Audio 家庭影院系统中，您可以将 Polk Monitor XT 系列音箱用作后环绕式音箱。理想的后声道环绕式音箱位置是沿着侧墙放置，略在收听位置的后上方。

在 5.1 环绕声中聆听 - 替代选项

Polk Monitor XT 系列音箱的替代后声道环绕式音箱位置。如果无法将后环绕式音箱沿侧墙放置，请将它们沿倾听位置后墙的上方放置。

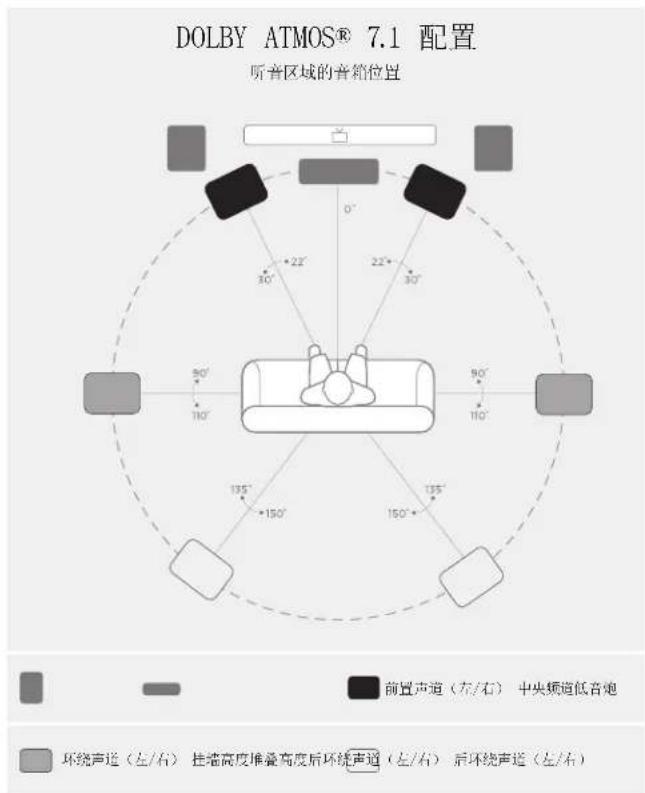

在 7.1 环绕声中聆听

使用四个后置环绕音箱（而不是两个），享受更好的环绕声体验。

Monitor XT 书架音箱 Monitor XT 中置声道音箱

规格 XT15 XT20 XT30 XT35
音箱类型	支架式(成对)支架式(成对)紧凑中置声道中置声道(左/中/右)
高频单元	1”涤纶圆顶1”涤纶圆顶1”涤纶圆顶1”涤纶圆顶
中频/中低频
低频单元	5% Custom Paper	6% Custom Paper	Two 5% Custom Paper	Four 3" Custom Paper
无源散热器	不适用	不适用 不适用	不适用
总频率响应	48Hz-40kHz	38Hz-40kHz	55Hz-40kHz	57Hz-40kHz
频率响应(3dB限制)	73Hz-26kHz	57Hz-26kHz	77Hz-26kHz	84Hz-26kHz
建议的放大器功率	30-150W	30-200W	30-200W	25-200W
放大器输出兼容性	4Ω	4Ω	4Ω	4Ω
最小阻抗(ohm)	4.1Ω	4.3Ω	4.1Ω	4.2Ω
灵敏度(2.83V/1m)	86dB	87dB	89dB	87dB
交叉频率
高频/中频	2200Hz	3200Hz	2500Hz	2500Hz
中频/中低频
尺寸和重量属性
产品尺寸(宽x高x深)	6.50 x 10.6 x 7.18 英寸165.1 x 269.2 x 182.4 毫米	7.50 x 18.0 x 10.99 英寸190.5 x 330.0 x 279.3 毫米	19.9 x 6.50 x 8.13 英寸482.6 x 165.1 x 206.6 毫米	24.4 x 4.15 x 5.55 英寸619.7 x 105.4 x 141.0 毫米
最大整体深度(含格栅)
产品重量(每个)
箱柜
中频箱体类型
中低频/低频箱体类型
可选的表面颜色	哑光黑	哑光黑 哑光黑	哑光黑
柜脚	是,箱内自带	是,箱内自带	是,箱内自带	是,箱内自带
挂墙式?	否	否	否	是
接线柱	镀镍 5 路接线柱 镀镍 5 路接线柱		镀镍 5 路接线柱	镀镍 5 路接线柱
配件
设计用于XT90音箱	不适用	是	不适用	不适用
认证(非安全和法规)
是否通过 Hi-Ros 认证	是	是	是	是

*如有变更，恕不另行通知。

Monitor XT 落地音箱 Monitor XI 增高模块音箱

规格 XT60 XT70 XT90
音箱类型	落地音箱 落地音箱 增高模块(成对)
高频单元	1”涤纶圆顶 1”涤纶圆顶 不适用
中频/中低频
低频单元	61⁄2”自定义纸张两张61⁄2”自定义纸张4”自定义纸张
无源散热器	两个61⁄2”无源散热器两个8”无源散热器不适用
总频率响应	38Hz 40kHz	35Hz 40kHz	94Hz 22kHz
频率响应(-3dB限制)	43Hz-26kHz	41Hz-26kHz	164Hz-17kHz
建议的放大器功率	25-200W	25-200W	30-100W
放大器输出兼容性	4Ω	4Ω	4Ω
最小阻抗(ohm)	4.4Ω	4.0Ω	4.3Ω
灵敏度(2.83V/1m)	86dB	89dB	89dB
交叉频率
高频/中频	2200Hz	2700Hz	2700Hz
中频/中低频
尺寸和重量属性
产品尺寸(宽x高x深)	7.50 x 36.4 x 9.09 英寸190.5 x 925.0 x 230.8 毫米	9.25 x 40.4 x 12.5 英寸235 x 1026.6 x 317.9 毫米	7.50 x 5.64 x 8.38 英寸190.5 x 143.2 x 212.9 毫米
最大整体深度(含格栅)
产品重量(每个)
箱柜
中频箱体类型
中低频/低频箱体类型
可选的表面颜色	哑光黑 哑光黑 哑光黑
柜脚	橡胶垫	橡胶垫	橡胶垫
挂墙式?	否	否	是
接线柱	镀镍 5 路接线柱	镀镍 5 路接线柱	镀镍 5 路接线柱
配件
设计用于XT90音箱	是	是	不适用
认证(非安全和法规)
是否通过Hi-Res认证	是	是	否

*如有变更，恕不另行通知。

5 年有限质保

Polk Audio, LLC（以下简称“Polk”或“Polk Audio”）仅向最初零售购买者提供本有限质保。如果最初零售购买者出售或转让产品给任何其他方，则本质保将在其规定期满前自动终止。

Polk Audio 仅向最初购买者保证，本音箱、无源交叉组件和箱体（以下简称“产品”）自最初从 Polk Audio 授权经销商处零售购买之日起五（5）年内无材料和工艺缺陷。

为了让 Polk 提供尽可能优质的质保服务，请在最初购买之日起十（10）天内通过 www.polkaudio.com/registration 在线注册您的新产品或者拨打电话 800-377-7655 联系 Polk 位于美国和加拿大的客服。请务必保留好您的原始购买收据。

必须将有缺陷的产品连同购买证明一起寄送给购买产品的 Polk 授权经销商或工厂地址 5541 Fermi Court; Carlsbad, CA 92008, 并预付保险费。产品必须用原运输箱或同等箱寄送：在任何情况下，运输过程中的损失或损坏风险由您承担。如果在工厂或 Polk 授权经销商处进行检查后确定，在本质保期内的任何时候，设备的材料或工艺存在缺陷，Polk 或 Polk 授权经销商将自行选择修理或更换本产品，不收取任何额外费用，除非以下另有规定。所有更换的零件和产品都归 Polk 所有。根据本质保条款更换或修理的产品将在合理时间内退还给您，运费预付。

本质保不包括因事故、灾难、误用、滥用、疏忽、包装或装运程序不当、商业用途、电压输入超过设备额定最大值、不可直接归因于材料或工艺缺陷的机箱外观问题、或未经 Polk 授权或批准的产品维修、修理或改装等的服务或修理损坏的零件。如果从未经授权的经销商处购买或者产品上的序列号已被删除、篡改或损坏，本质保将终止。

本质保代替所有其他明示保证。如果本产品存在上述质保中的材料或工艺缺陷，则您的唯一补救措施应是按照上述规定进行修理或更换。在任何情况下，即使Polk Audio或Polk授权经销商已被告知此类损害的可能性，或任何其他方提出任何索赔，Polk Audio也不对因使用或无法使用产品而引起的任何附带或间接损害负责。有些地区不允许排除或限制间接损害，因此上述限制和排除可能不适用于您。

本产品的所有默示保证仅限于在本明示保证持续时间内有效。有些地区不允许限制默示保证的有效期，因此上述限制可能不适用于您。本质保赋予您特定的法律权利，您也可能拥有各地区不同的其他权利。

本质保仅适用于在加拿大、美国及其属地、美国和北约的交流俱乐部购买的产品。请参阅针对本文中未提及国家或地区购买的 Polk 产品的质保指南。

POLK. EXPECT GREAT SOUND.®

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008 USA

www.polkaudio.com

EU Contact:

Sound United Europe
