产品类型	家庭影院音箱系统
型号	SKS-HT235
品牌	安桥
声道	5.1（4个卫星箱，1个中置，1个低音炮）
卫星箱类型	2分频低音反射
中置音箱类型	2分频低音反射
低音炮类型	有源低音反射
阻抗（卫星箱/中置）	8欧姆
频率响应（卫星箱）	80 Hz – 20 kHz
频率响应（低音炮）	30 Hz – 150 Hz
灵敏度（卫星箱）	87 dB
功率处理（卫星箱）	100 W（峰值）
功率处理（低音炮）	100 W（RMS）
卫星箱尺寸（宽 x 高 x 深）	100 mm x 180 mm x 100 mm
中置音箱尺寸（宽 x 高 x 深）	280 mm x 100 mm x 100 mm
低音炮尺寸（宽 x 高 x 深）	230 mm x 400 mm x 350 mm
卫星箱重量	每个0.8 kg
中置音箱重量	1.2 kg
低音炮重量	6.5 kg
电源（低音炮）	AC 120V/220V, 50/60 Hz
输入接口	音箱线接线柱（卫星箱），RCA线路输入（低音炮）
推荐功放功率	每声道50 – 120 W
箱体材料	MDF板覆乙烯基饰面
清洁说明	用干燥软布擦拭。避免使用研磨性清洁剂或溶剂。
安全注意事项	不要暴露在潮湿或热源中。远离儿童和宠物。
备件与可维修性	联系安桥客户支持获取替换单元或功放。维修应由合格人员执行。
保修	1年有限保修

常见问题 - SKS-HT235 ONKYO

如何将安桥 SKS-HT235 音箱连接到我的接收器？

使用音箱线将每个卫星箱和中置音箱连接到AV接收器上的相应接线端子。确保极性（+/-）匹配。低音炮通过RCA线连接到接收器的低音炮前置输出。

卫星箱的推荐摆放位置是什么？

将前置左右卫星箱放置在耳朵高度，朝向聆听位置倾斜。中置音箱应放在电视正上方或正下方。环绕音箱放在聆听区域的侧面或稍后方。

我可以将 SKS-HT235 系统与立体声功放一起使用吗？

可以，但您只能获得前置左右声道。要获得完整的环绕声，需要5.1声道AV接收器。

为什么低音炮没有声音？

检查低音炮是否已通电，分频频率是否正确设置。确保RCA线牢固连接到接收器的低音炮输出。同时检查低音炮的音量是否已调高。

音箱的阻抗是多少？

卫星箱和中置音箱为8欧姆。确保您的接收器能承受8欧姆负载。

我可以将卫星箱安装在墙上吗？

可以，卫星箱背面有钥匙孔槽用于壁挂。使用合适的螺丝和锚栓。不要安装在热源附近或潮湿区域。

如何清洁音箱？

使用干燥软布除尘。不要使用液体清洁剂或研磨材料。对于低音炮网罩，用带刷头的吸尘器轻轻吸尘。

卫星箱的功率处理能力是多少？

每个卫星箱可处理高达100瓦峰值功率。为获得最佳性能，使用每声道50-120瓦的功放。

低音炮有内置功放吗？

是的，低音炮是带有内置功放的有源音箱。它需要交流电源和来自接收器的音频信号。

我在哪里可以找到替换零件？

联系安桥客户支持或授权服务中心获取替换单元、网罩或功放。始终使用原装安桥零件。

用户手册 SKS-HT235 ONKYO

感謝您選購 Onkyo 家庭影院音箱系統。在使用音箱前請仔細閱讀本手冊。按照手冊中的說明進行操作可以發揮設備的最佳性能，並使您獲得最好的視聽享受。

請保留本手冊以備將來查詢。

爲減少火災或電擊的危險，不要將設備暴露在雨中或潮濕的環境中。

注意：

爲減少電擊的危險，不要取下設備的外殼（或後蓋）。內部沒有用戶可用的組件。請向合格的技術服務人員諮詢，並尋求幫助。

等邊三角形內帶箭頭的閃電指示標識，用於警告用戶在產品內部有非絕緣的危險電壓存在，可能造成電擊的危險。

等邊三角形內帶驚歎號的指示標識，用於警告用戶存在與設備相關的重要的操作與維護〔服務〕指示信息。

重要的防護措施

若要維持本機多年性能不變，請遵從以下須注意的事項。

1. 避開直接受陽光照射或溫度極高或極低的地方。
2. 避開潮濕或多塵的地方及直接受音箱震蕩影響的地方。特別是，避免將本機放在其中一個音箱的上面。
3. 避免放置在不穩定的地方以及本機可能會掉下來的高處。
4. 通風設備一為了保證有足夠通風，要設置好其位置和配置。例如，通風設備前不能放置床，沙發，小地毯或類似帶面的物品以遮擋通風設備的打開。或者放置阻擋從通風設備開口的空氣流動的內裝式的書箱書櫃。應該將通風設備後側的開口處留出 20 釐米（8 英寸）的空間。
5. 熱力—應該將本機與諸如暖氣管、溫度記錄器或其他電器（包括擴音機）會產生熱能的熱源隔離。
6. 清潔內部零件應該只由合格的維修服務人員來做。
7. 倒瀉液體—應該小心不要讓物體掉進或是液體透過各洞孔倒瀉入外殼。
8. 需要維修服務的損壞一在以下的情況本機應該由合格的維修服務人員進行維修：

A. 電源線或插頭已被損壞；
B. 物體已掉進或液體已被倒瀉入本機；
C. 本機已被淋雨；
D. 本機似乎不能正常操作或者顯示出在性能上有明顯的改變；
E. 本機會被跌過或是外殼已被損毀。

1. 維修服務—使用者不應試圖在操作指示所述情況以外修理本機。所有其他的維修服務應該請教合格的維修服務人員。

注意事項

1. 安装

按照本手冊的說明安裝音箱。嚴禁在無底座的情況下使用前置音箱，否則會造成音箱損壞或人員受傷。

2. AC 保險絲

保險絲放在機裡面，不是可由用戶自行修理的。如果不能接通電源，聯絡您的 Onkyo 認可維修服務站。

3. 小心

須經常用軟布抹淨前後面板及外殼。如遇上更骯髒的污垢，將軟布浸濕在溫和的清潔劑溶液中，扭乾它然後把污垢抹掉。跟著，立即用乾淨的布抹乾。切勿用粗糙的布料、稀釋劑、酒精或其他化學溶劑，因爲這可能會損毀表面塗層或者除去面板上的字母。

4. 電源

警告

在首次將本機插入電源之前，請先細心閱讀以下內容。

根據國家和地區的不同所供應的電源電壓是不同的。 請確認後側面板上的額定電壓（例如，交流 AC220

-230 伏 50/60 赫茲）是否與使用地區的供應電壓相符。

簡介

SKS-IIT235 系列產品的附件是鋁制的，輕盈的設計非常適合用於 LCD 和等離子電視。

SKS-HT235

SKS-HT235 是 5.1 聲道音箱系統，由左右前置音箱，中置音箱和左右環繞音箱，以及有源式超重低音音箱組成。只需將音箱連接到您的 AV 功率放大器或接收器上就可以欣賞到卓越的環繞聲效。

音箱終端和音箱連線是帶彩色編碼的，易於分辨。只需將音箱連線與對應色彩的終端連接就可以了。

包装内容

請確認您包裝箱內有以下各項內容。如發現物品缺少，請與離您最近的 Onkyo 經銷商聯系。

前置音箱 (SKI-404F)

- 前置音箱底座 - 前置音箱底座定位螺絲 [ ×8]

- 中置音箱 (SKC-404C)

- 中置音箱連線 (3m)

- 中置音箱底座

• 環繞音箱 (SKM-230S)

- 有源式超重低 - 有源式超重低音音箱連音音箱 接 RCA 連線 (3m) (SKW-240)

* 在產品目錄與包裝上，在產品名稱末尾處加上的字母表示 SKS-HT235 的顏色。雖然顏色不同，規格與操作都是相同的。

音箱系統簡介

有源式超重低音音箱 （SKW-240）

■ 前部

如要打開 SKW-240，將 POWER 電源開關設置到 ON 位置 （指示器燈亮起）。 如要關閉 SKW-240，將 POWER 電源開關設置到 OFF 位置 （指示器燈熄滅）。

紅色：超重低音音箱處於待機模式

綠色：超重低音音箱開

SKW-240 超過 20 分鐘沒有接收到輸入信號時，就會自動進入待機模式。在待機模式下，檢測到任何輸入信號時，SKW-240 就會自動開機。

RCA 輸入應連接到 AV 接收器，功率放大器或其他帶有 RCA 連線的設備上的超重低音音箱前置輸出接口。

注意：

輸出信號超過一定等級時，自動待機功能會打開超重低音音箱。如果自動待機功能無法正常工作，請嘗試稍微提高或降低接收器或功率放大器的重低音輸出音量。

前置，中置和環繞音箱

這些推入式終端用於連接音箱與放大器，或其他接收器，可使用隨機提供的連線。連線帶有彩色編碼，便於分辨。將連線與色彩對應的音箱正極連接即可。

2 壁掛式安裝孔

這些安裝孔可用於垂直或水平壁掛式安裝。

3 音箱支架 / 托架插孔

這些穿入式插孔用於將音箱水平或垂直固定在支架或托架上。

注意：

需要另外購買 M5 螺絲，用於將音箱固定在支架或托架上。

4 底座插孔 （不包括中置音箱）

這些穿入式插孔用於將隨機提供的底座安裝在音箱上 （帶螺絲）。

各種安裝模式

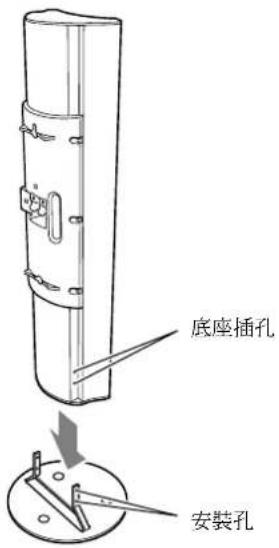

前置音箱底座

如果希望將前置音箱立式放置在地板上或電視支架與AV支架上，需要安裝隨機提供的前置音箱底座。要進行此操作，將底座上的安裝孔與前置音箱的底座插孔對齊，然後用隨機提供的螺絲將其固定在音箱上。

底座插孔 安装孔

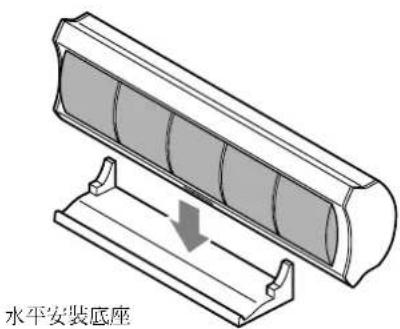

中置音箱底座

中置音箱底座用於水平安裝中置音箱。如果需要將音箱放置在電視支架上或視聽設備支架上，請將音箱面對聆聽位置放置。中置音箱應牢固安裝在底座上，如果鬆動，請重新安裝。

注意：

如果將中髖箱放在地板上，要把音箱從底座上取下，將其放置在面對聆聽者，高度稍微高出耳朵的位置。

水平安装底座

壁掛式安裝

前置音箱，中置音箱或環繞音箱可以通過壁掛式安裝孔安裝在牆壁上。為防止音箱震動，將隨機提供的四個定位器分別安裝在各個音箱的後面。

■ 垂直安裝

要垂直安裝前置或環繞音箱，需要使用壁掛孔將各個音箱掛在打進牆壁的螺絲上。

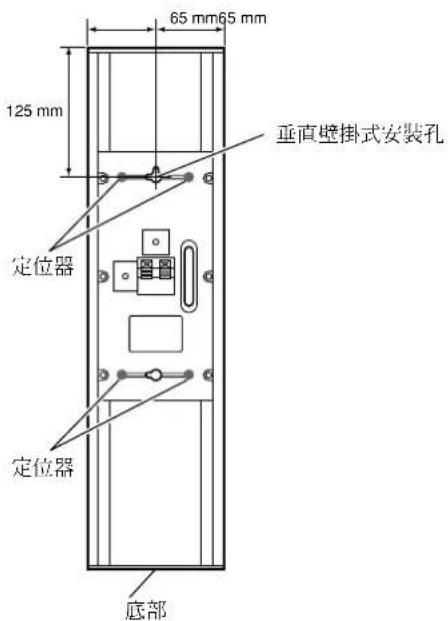

前置音箱

65 mm 65 mm 125 mm 垂直壁掛式安裝孔 定位器 定位器 底部

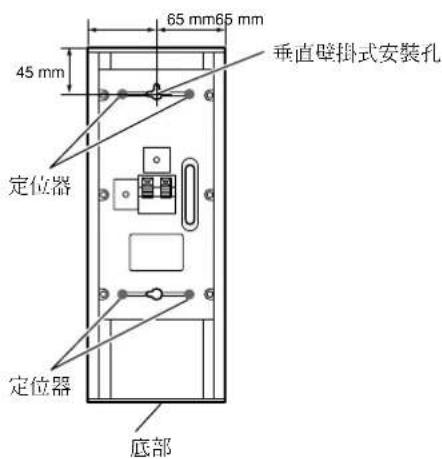

環繞音箱

65 mm 65 mm 45 mm 垂直壁掛式安裝孔 定位器 定位器 底部

各種安裝模式 - 續

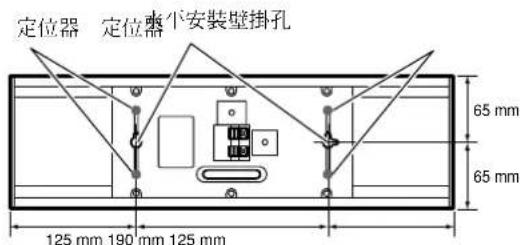

■ 水平安裝

要水平安裝中置音箱，使用如圖所示的兩個壁掛孔將音箱分別掛在兩個打進牆壁的螺絲上。

中置音箱

定位器 定位器 水平安装壁掛孔 65 mm 65 mm 125 mm 190 mm 125 mm

注意：

安裝螺絲能否支撐音箱，取決於螺絲打進牆壁的程度。如果牆壁是中空的，需要將螺絲打在壁骨上。如果沒有壁骨，或牆壁是實體的，則需要使用合適的牆壁支架。

使用頭徑為 9.5mm 以下或釘直徑為 4mm 以下的螺絲對於中空牆，在鑽孔前，請使用線纜或管道探測器檢查是否有電源線或水管。

如圖所示，在牆壁和螺絲釘頭之間要保留 7-10mm 的距離。

牆壁 7-10 mm

(建議在安裝前咨詢專業家庭安裝顧問。)

使用音箱安装支架 / 托架

在各個音箱的後面都有用於壁掛式安裝的 M5 螺絲穿入式插孔，用於安裝單獨購買的音箱安裝支架和托架。安裝支架或托架的詳細信息請參考支架的使用手冊。

如果垂直安裝，請使用此孔

如果水平安裝，請使用此孔

如圖所示，插入音箱掛孔的螺絲長度應該在 5-9mm 之間。

支架或托架 5 mm 5-9 mm

音箱的連接

連接音箱前，請閱讀以下內容。

• 在建立任何連接前，請關閉功率放大器。
  這些揚聲器的正常阻抗為 8 Ω，只能使用可支持此阻抗值的放大器。
  請特別注意音箱連線的極性。正極端子（+）只能與正極端子（+）連接，負極端子（-）只能與負極端子（-）連接。如署箱連接不正確，會出現聲音不同步或聲音失真的現象。
• 小心不要造成正負極短路。如果短路會對功率放大器造成損害。

音箱連線的連接

1 使用連線將音箱輸入終端與放大器上相應的輸出終端連接起來。

如需要建立連接，一邊按下終端的閘桿，將線插入終端孔中，然後鬆開即可。

確認終端牢牢抓住了露出的線芯，而不是絕緣層。

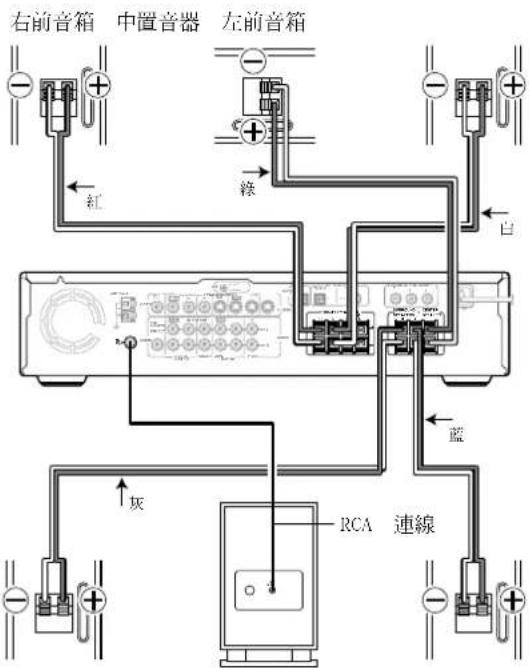

連接超重低音音箱

1 使用隨機提供的 RCA 連線，將超重低音音箱的 LINE INPUT 接口與放大器的 SUBWOOFER PREOUT 接口連接。

右前音箱 中置音器 左前音箱 红 绿 白 蓝 灰 RCA 連線

右環繞音箱 有源式超重低音音箱 左環繞音箱

Ct-7

關於家庭影院

欣賞家庭影院

SKS-IIT235 卓越的聲響效果可以使您在自己家中就可以欣賞帶有真實動感的環繞聲 - 如同身臨其境在電影院或音樂廳。

中置音箱

此音箱增強了左前和右前音箱的效果，使聲音動態更具立體感，提供一個完全的聲像。在電影中主要用於對話。

將音箱放置在靠近電視的地方，面對聽眾，高度與耳朵保持齊平，或者與左前和右前音箱的高度一致。

左前和右前音箱

這些音箱輸出上體聲音。他們在家庭影院中的角色是為聲像提供固定錨點。左前和右前音箱應放置在面對聆聽者與其耳部高度保持一致的地方，離電視的距離相等。將音箱向內放置形成一個三角，而聆聽者位於角的頂端。

超重低音音箱

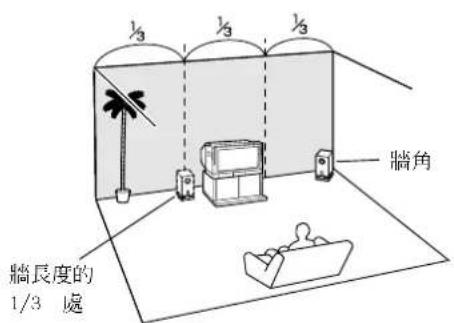

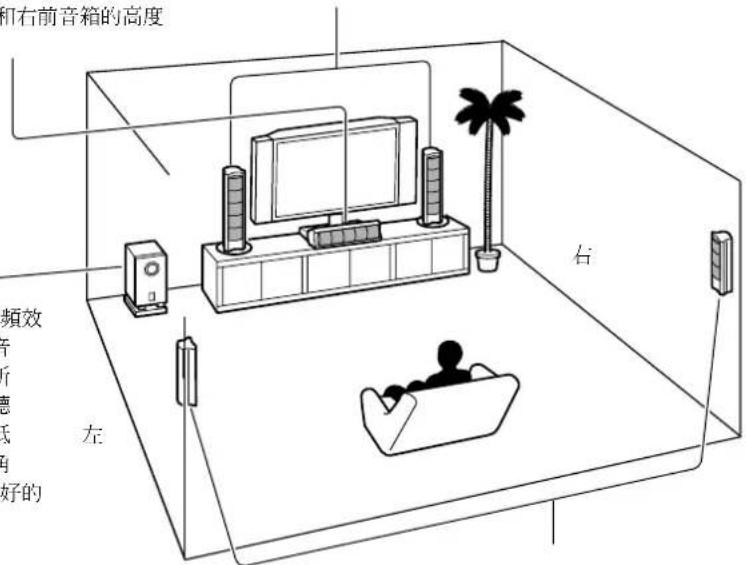

超重低音音箱處理 LFE （低頻效果）聲道的低音。從超重低音音箱輸出的低音音量和音質由其所在的位置，聆聽室的形狀，聆聽位置決定。總的來說，將超重低音音箱安裝在如圖所示的前牆角或在牆的 1/3 處，可以獲得好的低音效果。

和右前音箱的高度 頻效 音 行 應 低 尚 好的 左 右

左環繞和右環繞音箱

這些音箱用於聲音的精確定位，並增添真實感。將環繞音箱放置在聆聽者的兩側，或稍微靠後的地方，高於耳部大約 60-100cm。與聆聽者的距離相等時，效果最為理想。

1/3 1/3 1/3 牆角 牆長度的 1/3 處

調試

設置有源式超重低音音箱的音量

如需設置有源式超重低音音箱的音量，可以使用OUTPUT LEVEL（輸出電平）控制。設置輸出電平，使低音與其他音箱輸出的高音保持均衡一致。 因為我們的耳朵對音量極低的低音不敏感，容易把有源式超重低音音箱的音量設置過高。按照經驗，先將有源式超重低音音箱設置為您認爲最理想的音量，然後再調低一些即可。

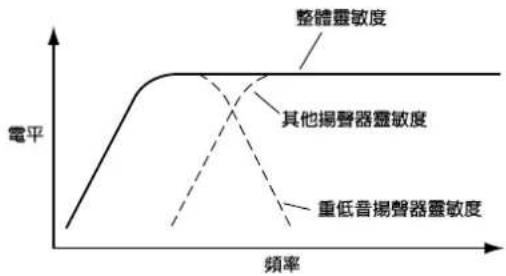

正確的有源式超重低音音箱電平設置

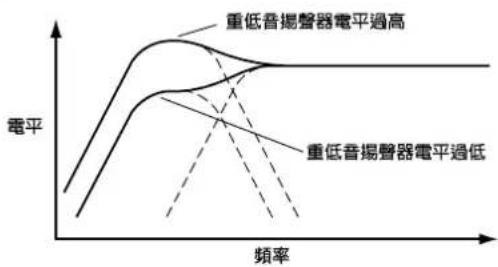

不正確的有源式超重低音音箱電平設置

音箱的保養

放置

• 音箱體是鋁制的，因此對高熱，或過於潮濕十分敏感。嚴禁將音箱放置在陽光直射或潮濕的地方，如靠近空調，加濕器，浴室，或廚房。
• 嚴禁將水或其他液體放置在靠近音箱的地方。如果液體潑濺到音箱上，會造成驅動設備損壞。
• 按照手冊中的指示說明，將音箱安裝在牆壁上，或放置在隨機提供的底座上，否則會 \ 造成音箱跌落，造成人員受傷或音箱受損。
• 音箱應放置在平坦牢固的表面，遠離震動。將音箱放置在不平或不穩的表面，可能會導致滑落造成音箱受損，從而影響音質。

靠近電視或計算機使用時

電視和計算機顯示器是磁性敏感設備，因此會受到傳統音箱的影響，如果放置在他們旁邊會造成脫色或畫面變形。為防止此類情況發生，SKS-HT235 音箱帶有內部磁性屏蔽。但是在某些情況下，仍然會發生脫色現象。您需要關閉電視或顯示器，等待 15-30 分鐘，然後再打開。這樣可以啟動消磁功能，中和磁場，便可消除脫色的影響。如果脫色問題持續存在，請從電視或顯示器旁移開音箱。

注意：脫色也可能是由於磁場或消磁工具距離電視或顯示器太近造成。

SKS-HT235 音箱帶有強大的磁場，因此嚴禁將磁性物品或鐵器如螺絲刀放置在靠近音箱的地方。如果不愼如此，會造成物體被磁場吸附，造成人體傷害或音箱喇叭受損。

操作注意事項

SKS-IIT235 音箱用於播放普通音樂時，可以處理指定的輸入功率。如果以下的任何信號被輸入到音箱，即使輸入功率在額定頻率內，也會對音箱線圈造成過量電流，出現著火或線路損壞。

1. 來自未調頻的 FM 電台的台間干擾。
2. 磁帶快進時發出的聲音。
3. 震蕩器，電子樂器等發出的高音調樂音。
4. 放大器震蕩。
5. 音頻測試 CD 等發出的特殊測試音調。
6. 由於連接或斷開音頻連線造成的噪音和卡噠聲（在連接或斷開連線前，請關閉您的功率放大器。）
7. 麥克風的回響。

Ct-9

常見問題

現象 問題原因 解決辦法
某些音箱沒有聲音?	音箱連接不正確。檢查音箱連線,並做必要的糾正。
	在放大器或接收器上,這些音箱的配置設置為 NONE 或 NO,或音箱的信道設置不是 5ch。	檢查音箱配置設置,並確認音箱設置不是 NONE 或 5ch。
有源式超重低音音箱無法打開?	電源插頭沒有完全插入插座內。將電源插頭完全插入牆上的插座。
有源式超重低音音箱沒有聲音?	OUTPUT LEVEL 控制被設置為最低。打開	OUTPUT LEVEL 控制。
	RCA 連線沒有正確連接到有源式超重低音音箱的 LINE INPUT 接口。	確認 RCA 連線正確連接到了有源式超重低音音箱的 LINE INPUT 接口。
	輸入信號的音量過低,有源式超重低音音箱進入待機模式。	稍微增加功率放大器上有源式超重低音音箱的前置輸出音量。
	在放大器或接收器上,音箱被設置為 Subwoofer No,或超重低音音箱模式設置為 Subwoofer Off。	檢查放大器或接收器的設置。
有源式超重低音音箱幾乎不發出聲音?	播放材料源帶有很少或沒有低音。選擇帶有更多低音內容的播放材料源。
聽到有源式超重低音音箱發出嗡鳴聲?	RCA 連線沒有正確連接到有源式超重低音音箱的 LINE INPUT 接口。	確認 RCA 連線已正確連接到了有源式超重低音音箱的 LINE INPUT 接口。
	接受到來自電視或其他電器的外部干擾。	使超重低音音箱和 RCA 連線遠離干擾源。確認您的音頻系統已正確接地。

規格

■ 有源式超重低音音箱 (SKW-240)

類型：帶內置式放大器低音反射

首箱

尺寸：（寬×高×長） 275 × 518 × 411 mm

重量：14 kg

驅動設備：20 cm 圓錐形低音音箱

電源： AC220-230 V·50/60 Hz

功耗：77W

其他：自動待機功能

前置音箱 (SKF-404F)

類型：2 路低音反射前置音箱

阻抗：8Ω

最大输入功率：100 W

输出音壓位准：82 dB/W/m

頻率響應：55 Hz-35 kHz

交叉频率：5 kHz

箱體容積：3 L

尺寸：（宽×高×長） 130 × 500 × 91 mm

重量：2.5 kg

驅動設備：8cm 圓錐形低薔箱×2，

2.5 cm 均衡圆蓋形高頻音箱

其他：磁性屏蔽

■ 中置音箱 (SKC-404C)

類型：2 路低音反射中置音箱

阻抗：8Ω

最大輸入功率：100 W

輸出音壓位准：82 dB/W/m

頻率響應：65 11z-35 k11z

交叉頻率：5 kHz

箱體容積：2.6 L

尺寸：(寬×高×長) 439 × 130 × 91 mm

重量：2.3 kg

音箱：8cm 圆锥形低蕾箱×2，

2.5 cm 均衡圆蓋形高頻音箱

其他：磁性屏蔽

■ 環繞音箱 (SKM-230S)

類型：2 路低音反射環繞音箱

阻抗：8Ω

最大輸入功率：100 W

输出音壓位准：80 dB/W/m

頻率響應：65 Hz-35 kHz

交叉频率：6.5 kHz

箱體容積：2 L

尺寸：(寬×高×長) 130 × 340 × 91 mm

重量：1.6 kg

音箱：8 cm 间锥形低音音箱，

2.5 cm 均衡圆盖形高频音箱

其他：磁性屏蔽

規格外觀變化，恕不提前通知。
