用户手册 GR8670-TB3 Raidon

》GR8670-TB3產品使用說明....16

1. 環境需求.....16

2. 產品外觀及包裝內容 ..... 16

3. 硬體需求與注意事項 ..... 17

4. 硬體安裝....18

5. 風扇故障狀況排除 ..... 19

6. MSU 簡易設定....19

7. 硬碟狀態指示燈號說明 ..... 25

8. 與其他裝置連接說明 ..... 25

9. 常見問題....26

About this Manual

感謝您使用 RAIDON 的產品。本手冊將介紹 RAIDON GR8670-TB3 產品。在您開始使用 RAIDON GR8670-TB3 產品前，建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實際產品規格仍將以出貨時為準；任何產品規格或相關資訊更新請您直接到 www.RAIDON.com.tw 網站查詢，本公司將不另行通知。若您想獲得 RAIDON 最新產品訊息、使用手冊、韌體，或對 RAIDON 產品有任何疑問，請您聯絡當地供應商或到 www.RAIDON.com.tw 取得相關訊息。

本手冊相關產品內容歸銳銨科技股份有限公司版權所有

1. 環境需求

打開包裝外盒後，包裝內容應包含下列組件：

GR8670-TB3

GR8670-TB3 產品本體 x1(內含抽取盒 x8)

ThunderboltTM 連接線 x1

電源線 x1

螺絲及鑰匙

快速安裝手冊 x 1

• 請確認相關配件與產品本身是否有受損或配件缺少，若有任何疑問請與本產品供應商聯絡。
• 請前往官網 - 產品資料下載頁面 (http://www.raidon.com.tw/RAIDON2016/download.php) 下載驅動程式以及其餘相關資源。

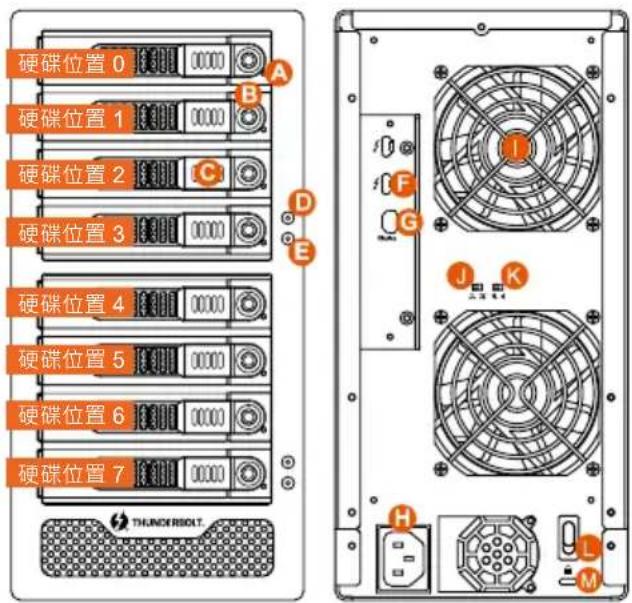

前視圖 背視圖

A. 硬碟讀取燈
B. 硬碟抽取盒鎖
C. 硬碟卡榫退出鍵
D. 電源指示燈
E. 系統指示燈
F. Thunderbolt™ 連接埠
G. Mini DisplayPort 連接埠
H. 電源插座

1. 風扇
   J. 風扇轉速切換按鈕
   K. 靜音開關
   L. 電源開關
   M. 防竊鎖孔

注意：請依硬碟位置順序由上而下安裝硬碟。

3. 硬體需求與注意事項

1. 本系統同一時間只可透過一組介面與一台電腦執行資料傳輸。
2. RAID5的容量形成是將硬碟中最小容量乘上7倍後，RAID0乘上8倍，之後會被視為一個大儲存容量；因此，用本系統前必須每顆硬碟裝置槽都已完成硬碟安裝，並建議全部使用相同品牌與同規格之全新硬碟。同時，如果需要更換新的硬碟時，也請您務必購買規格、容量、廠牌相同的硬碟，若您無法購買到符合上述條件的硬碟時，請選購容量大於另一硬碟最少 20 GB。
3. 硬碟格式化後，由電腦主機作業系統所辨識 GR8670-TB3 的實際總容量會與硬碟廠所標示的容量加總後，將有所差異。
4. 第一次使用本產品進行設定時，資料會被全數清除。請於硬碟置入前，確認硬碟已備份，避免資料遺失。
5. 在安裝新硬碟到 GR8670-TB3 之前，請先確認硬碟是沒有壞軌而且是沒有故障的，以避免資料受損。
6. 當您需要關閉或移除 GR8670-TB3 時，務必透過您所操作的作業系統中執行硬碟安全移除後，方可進行電源關閉的動作。
7. 當系統運作時，請勿任意移除任何一顆硬碟，以免導致資料遺失。
8. 完成系統初始化安裝後，在使用上請勿任意變更硬碟位置；此動作將可能導致系統無法形成 RAID。
9. RAID 模式一旦設定完成，若要進行切換，因切換過程中將會清除硬碟中的資料，請務必先將硬碟中的資料另行備份後再行切換。
10. 在 RAID5 模式下儲存系統僅容許單顆硬碟故障。因此，當您發現二顆以上的硬碟顯示故障時，您先前已存儲的資料可能已毀損或遺失；在 RAID0 模式下，當您發現一顆以上的硬碟顯示故障時，您先前已存儲的資料可能已毀損或遺失。

11. 當您需要關閉或移除 GR8670-TB3 時，務必透過您所操作的作業系統中執行硬碟安全移除後，方進行電源關閉的動作。

12. 當系統溫度達到 55 度時，機器風扇會全速運轉，加速機器內部散熱，當系統溫度降回 50 度以下時，才會恢復手動風扇轉速設定之狀態。

13. 強烈建議除了使用 GR8670-TB3 的資料儲存功能外，請針對重要資料備份到另一個儲存裝置上或遠端備份，雙重備份您重要的資料。若您儲存在 GR8670-TB3 的資料損毀或遺失，RAIDON 將不負任何的責任。

4. 硬體安裝

請參照以下步驟完成硬體安裝

步驟 1 當你打開包裝後，首先請先檢查產品主體以及附件是不是有毀損或是短缺情形，如果發生產品主體及附件短缺，請立刻與您的供應商聯絡。

步驟 2 將主機置放於平穩空間上，並確認散熱風扇沒有被擋住，且四周有適當的散熱空間。（請避免接近水源或是其他容易造成產品損傷的環境）

步驟 3 請使用零件包中所附的鑰匙插入鑰匙孔，開啟硬碟抽取盒把手便將抽取盒取出。

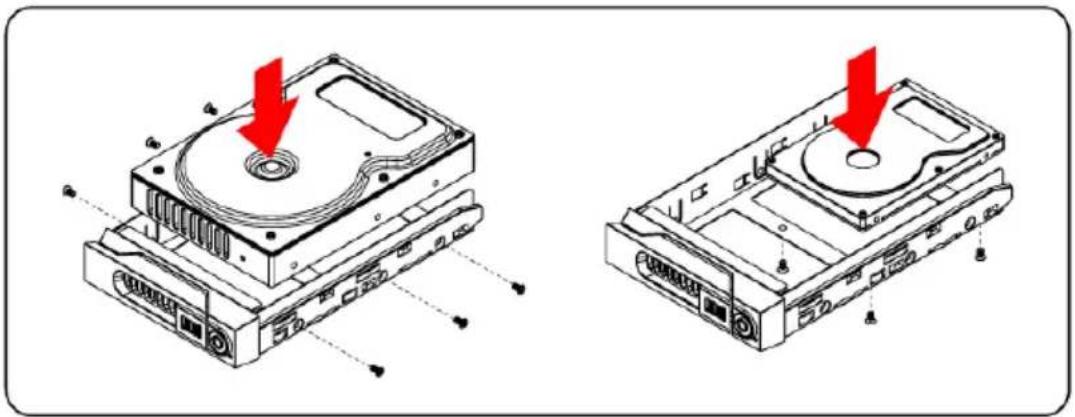

步驟 4 將硬碟安裝到抽取盒上，並以零件包內附的螺絲加以固定，以避免不必要的移動對硬碟造成傷害。

注意：不建議使用不同廠牌，或是同廠牌不同型號的硬碟，避免影響效能。

步驟 5 硬碟安裝完成後，請將抽取盒平移放入主機內，並關上把手。

步驟 6 請依據您欲使用的介面，從附件包中選擇相對應的連接線，將 GR8670-TB3 背面連接埠與電腦主機相對應介面埠連接。

步驟 7 AC Power 電源線與 GR8670-TB3 連接好，並將接頭接上電源插座後開機。

步驟 8 開機後，您的作業系統將會自動辨識到儲存容量；待辨識成功後，請依據您所需的儲存格式，將系統依照作業系統的指示完成格式化。待硬盤格式化完成後，便可直接使用 GR8670-TB3 系統。

步驟 9 如電腦無法辨識此系統，請前往 - 產品資料下載頁面 (http://www.raidon.com.tw/RAIDON2016/download.php) 下載驅動程式並安裝。

5. 風扇故障狀況排除

GR8670-TB3內建風扇故障警示功能，若GR8670-TB3風扇發生故障時，內建的蜂鳴器會發出警告聲響，前面板的紅色警示燈號也會亮起；此時你可選按系統後面的靜音開關，先將警示聲關閉，並在允許的狀況下關閉 GR8670-TB3電源讓機器降溫；同時，請先確認機體擺放環境是否通風良好，沒有任何物體擋住風扇孔，一併檢查 GR8670-TB3的風扇是否停止運轉；待上述檢查確認後，再將電源開啟繼續使用本系統。若問題還是無法獲得解決，請與此產品供應商或 RAIDON 連絡，以便取得進一步的支援。

6. MSU 簡易設定

請至官網 - 產品資料下載頁面 (http://www.raidon.com.tw/RAIDON2016/download.php) 下載 Marvell Storage Utility (MSU), GR8670-TB3 連接電腦並安裝 MSU 後，可透過 MSU 建立多種 RAID 模式。

一、建立 RAID 模式：

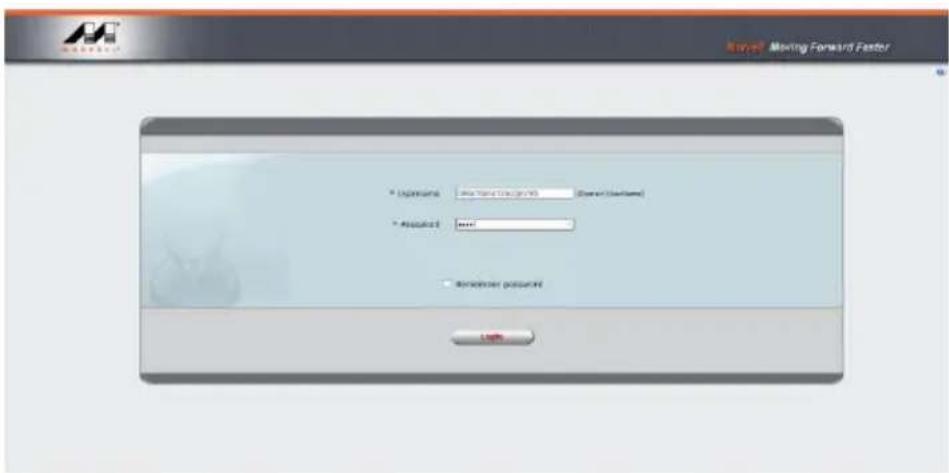

1. 開啟 MSU 程式進入登錄頁面，使用 Windows 或 Mac 帳戶及密碼登錄進入 MSU。若有帳戶卻無密碼，請將 MSU 登錄密碼處維持空白。

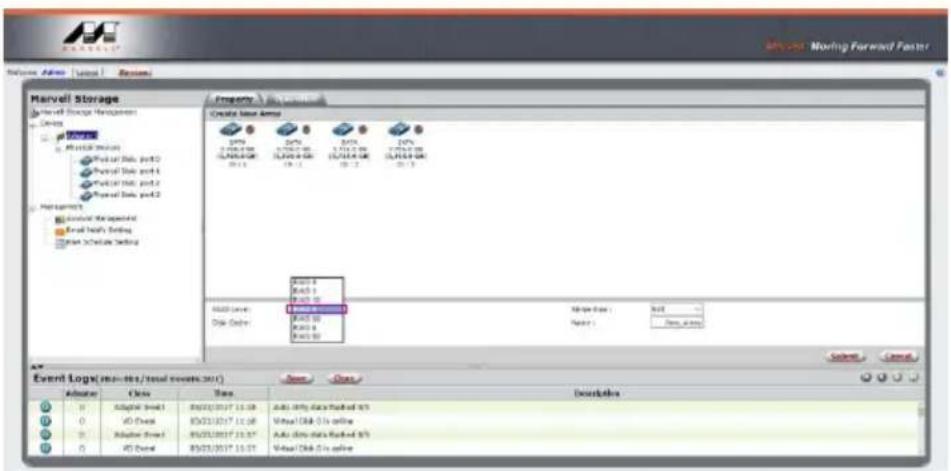

4. 選擇【RAID 5】（或其他 RAID）

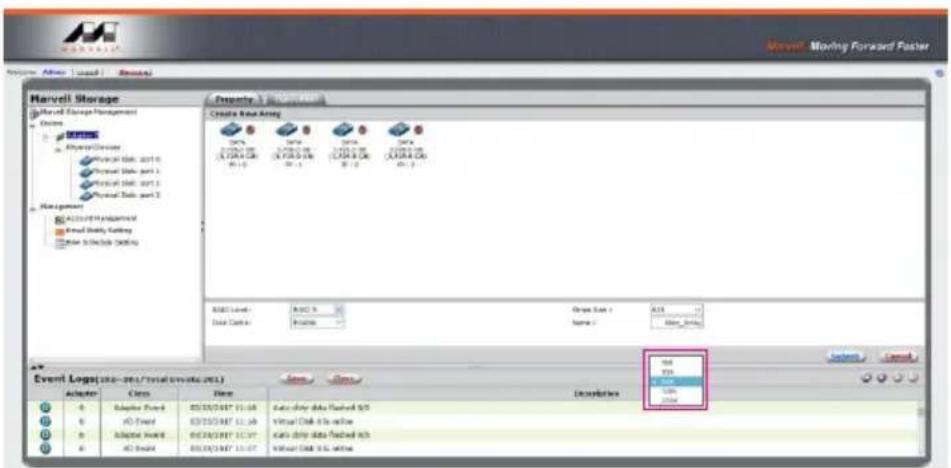

5. 設定 Stripe Size

數值越大，大量傳輸資料的效能越好（如圖像編修、影音編輯等）；

數值越小，隨機讀寫越快（如程式啟動、文書處理、系統頻繁讀寫等）。

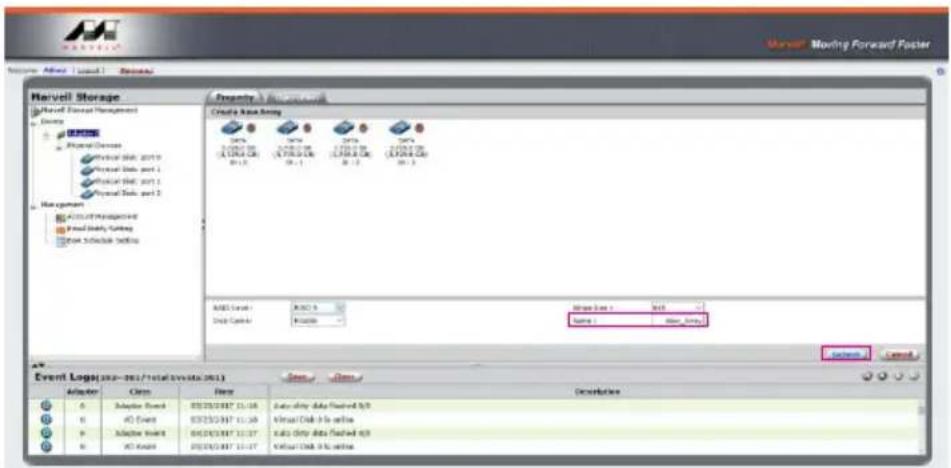

1. 輸入存儲名稱，再點擊【Submit】，提交 RAID 設置。

P.S. VD 為虛擬磁碟 virtual disk 的簡稱

1. 於作業系統進行初始化硬碟的設定。

2. 格式化之後，即可開始使用。

二、移除 RAID 模式：

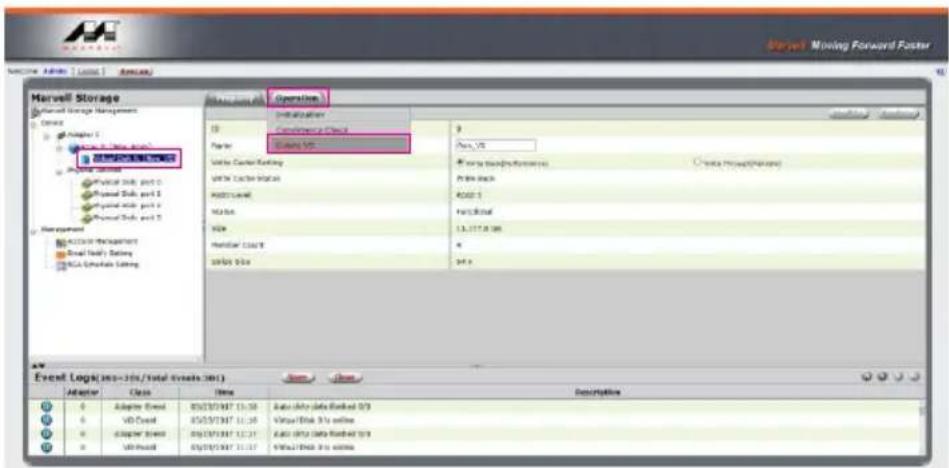

1. 點擊【Operation】與【Delete VD】。

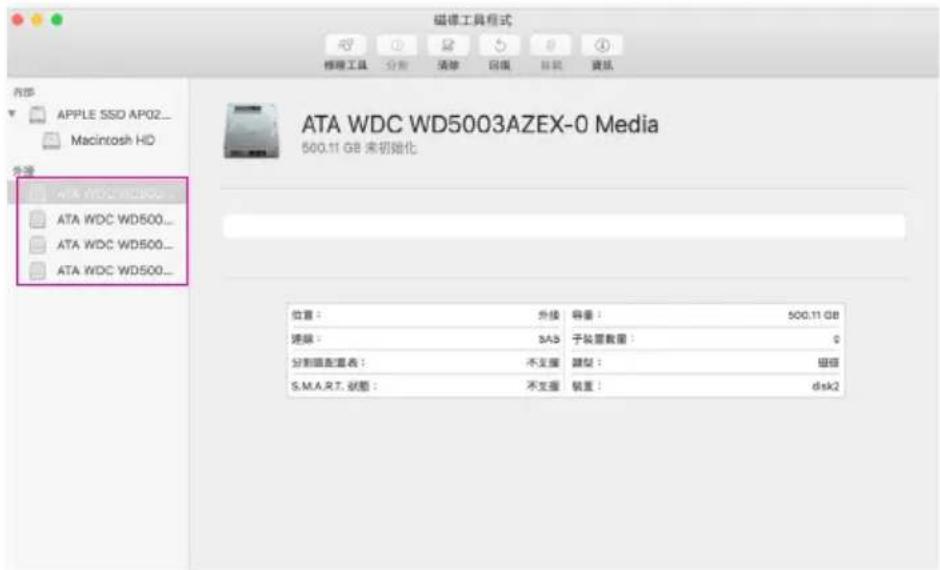

6. 磁碟系統轉為 JBOD 模式，之後只需要個別格式化硬碟，或設置新的 RAID 模式。

更詳細的 RAID 設定方式請參閱 RAIDON All TB2&TB3 RAID 5 Storage MSU User Manual.pdf

7. 硬碟狀態指示燈號說明

狀態 電源指示燈 系統指示燈 硬碟狀態燈 蜂鳴器
無硬碟 藍燈 恆亮 N/A 紅燈 恆亮 N/A
硬碟故障 藍燈 恆亮 紅燈閃爍 紅燈恆亮 YES
資料存取 藍燈 恆亮 N/A 藍燈閃爍 N/A
硬碟閒置 藍燈 恆亮 N/A 藍燈 恆亮 N/A
資料重建 - 來源碟	藍燈恆亮	N/A	藍燈閃爍	N/A
資料重建 - 目標碟	藍燈恆亮	N/A	紫燈閃爍	N/A
風扇故障 藍燈 恆亮 紅燈閃爍 藍燈恆亮 YES
過熱	藍燈恆亮 紅燈閃爍 藍燈恆亮 YES

8. 與其他裝置連接說明

1. TB port : Thunderbolt™ 3 連接埠可串接 TB3，USB 3.1 和 DisplayPort 裝置；其中向下支援 USB3.0/USB2.0，有轉接線即可連接不同規格之 USB 產品，本產品支援 TB port 供電功能 (PD)，可以提供 15W (5V/3A) 的電源輸出給支援 5V/3A 充電的筆記型電腦使用，不用額外連接電源。
2. Mini Display port：配置 Mini DisplayPort (mDP) 連接埠，支援額外的螢幕輸出。

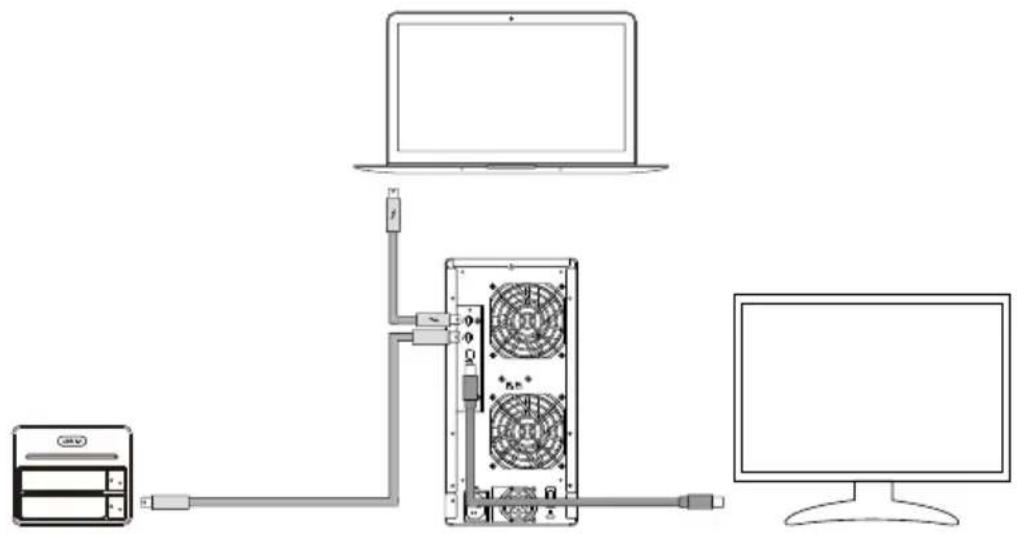

裝置連接示意圖：

A. GR8670-TB3: TB A port 接 MB (Host), TB B port 接 other Device (USB or TB), mDP 接螢幕。


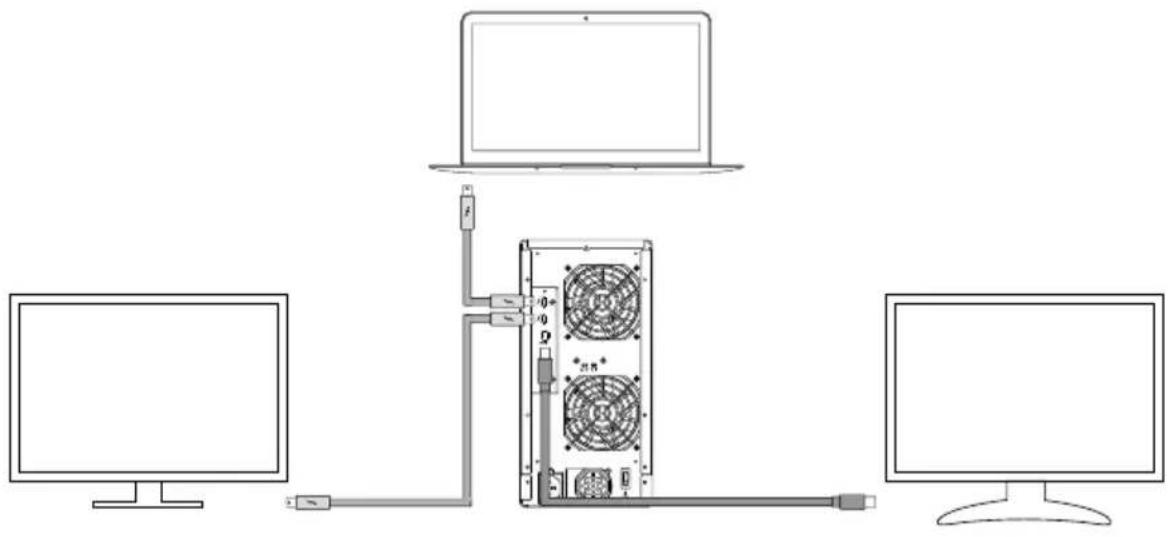

B. GR8670-TB3: TB A port 接 MB (Host), TB B port 接螢幕, mDP 接螢幕 (雙螢幕)

9. 常見問題

1. GR8670-TB3 在開機情況下，未連接 Thunderbolt™ cable 時，風扇與電源指示燈皆為停止及休眠狀態，直至連接 Thunderbolt™ cable 至電腦才會啟動風扇及電源指示燈。
2. 電腦進入睡眠模式時，GR8670-TB3 的風扇與電源指示燈皆為停止及休眠狀態，直至喚醒時才會啟動風扇及電源指示燈。
3. 若硬碟已在其他磁碟陣列產品存取資料或設定 RAID MODE 過，建議還原成 JBOD 模式後再應用於 GR8670-TB3，以避免產生無法讀取硬碟問題。
4. 若 GR8670-TB3 裝設在 Windows 作業系統上卻無法連線，請參考下方步驟：

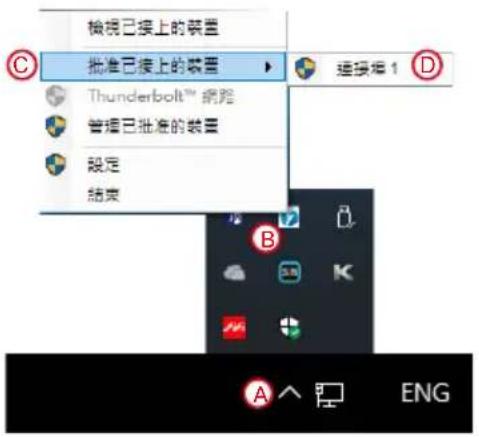

A. 開啟右下角工作列圖示
B. 在 Thunderbolt™ software 圖示上擊點滑鼠右鍵
C. 選擇「批准已接上的裝置」
D. 選擇連接埠

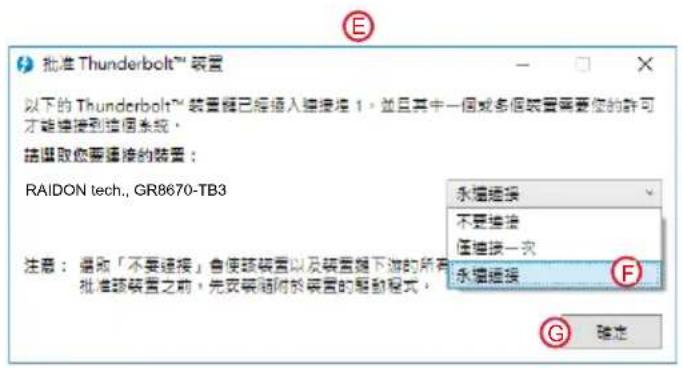

E. 等候對話框「批准 Thunderbolt™™ 裝置」出現
F. 選擇「永遠連接」
G. 按下確定。

5. 如何在 macOS 安装軟體：

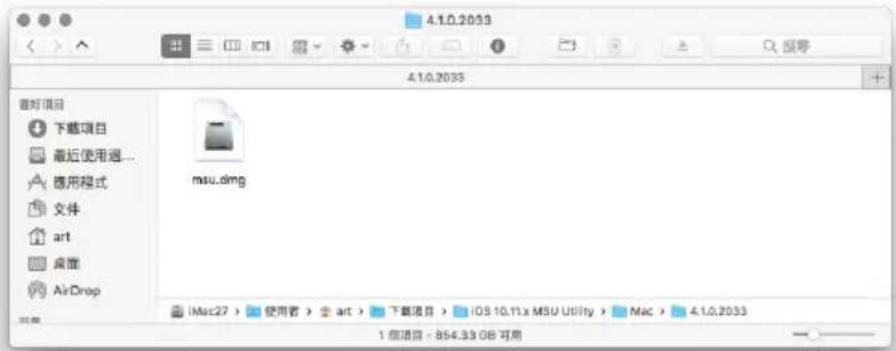

A. 將下載的壓縮檔解壓縮後，執行 msu.dmg。

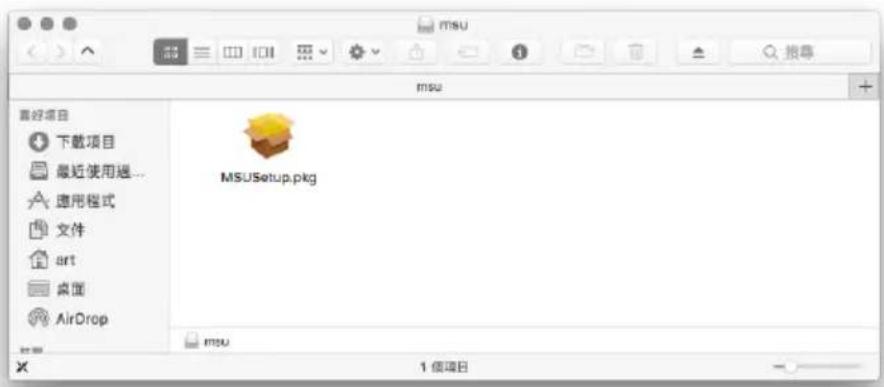

B. 得到安裝程式 MSUSetup.pkg，執行該程式，進入安裝流程。

C. 依照流程指示與實際狀況選擇，以完成安裝。

6. 啟動程式的方式有三：

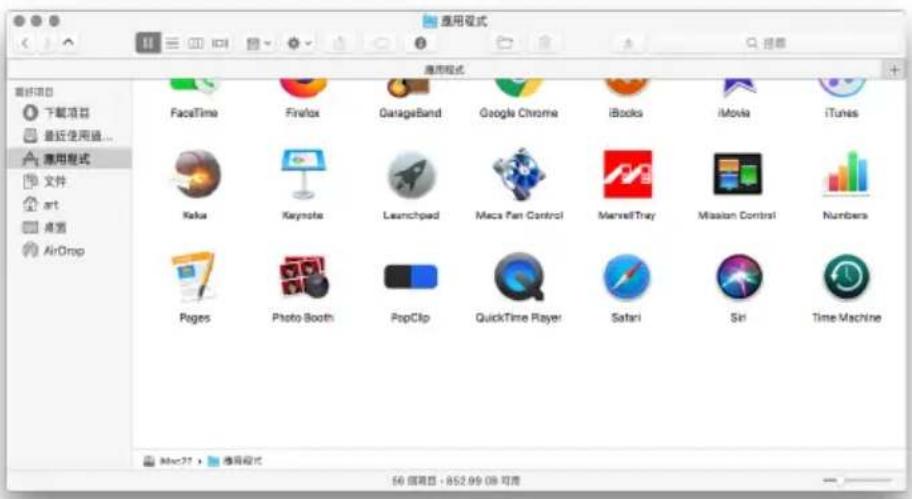

A. 在資料夾「應用程式」內找到 MarvellTray，擊點並執行程式。

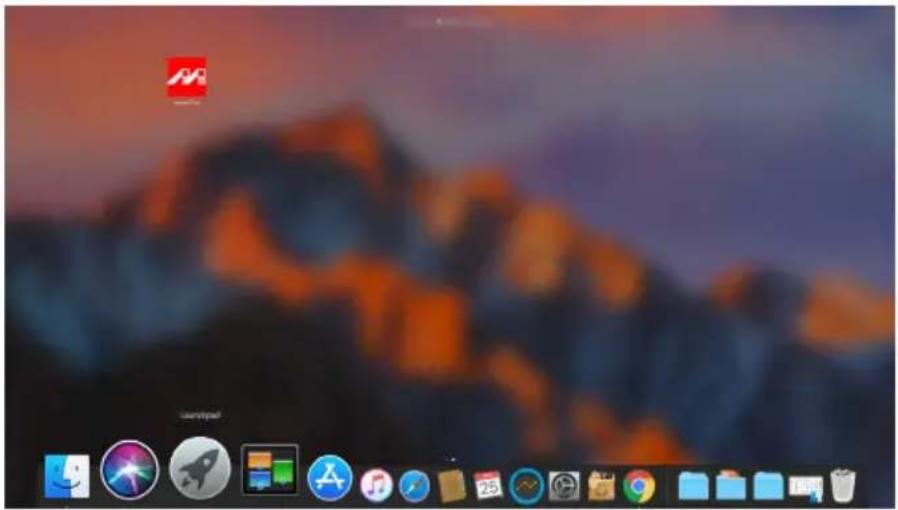

B. 擊點 Dock 上的 Launchpad，擊點 MarvellTray 的圖示便能執行程式。

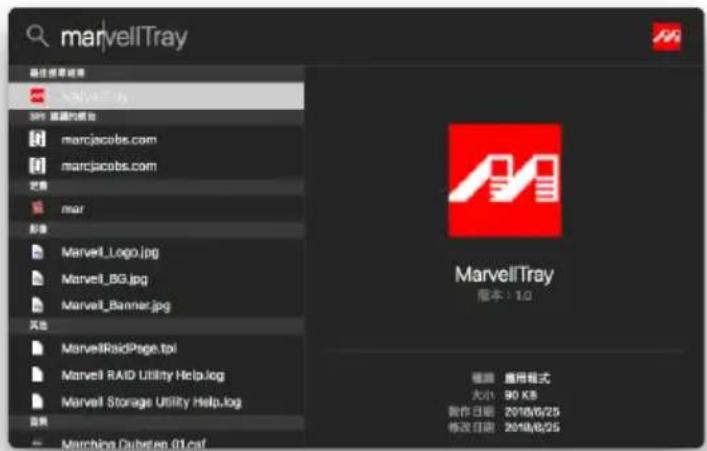

C. 利用 Spotlight 的搜尋功能，輸入 MarvellTray，便能找到程式，按下 Enter 就能執行程式。

1. 確於 macOS 10.13 (High Sierra) 的權限設定，如果程式來自於未識別開發者，是無法直接安裝的。請依照下列步驟進行安裝：

A. 執行 MarvellMvumi.pkg，出現來自未識別開發者的警訊，先點選右下角的「好」。

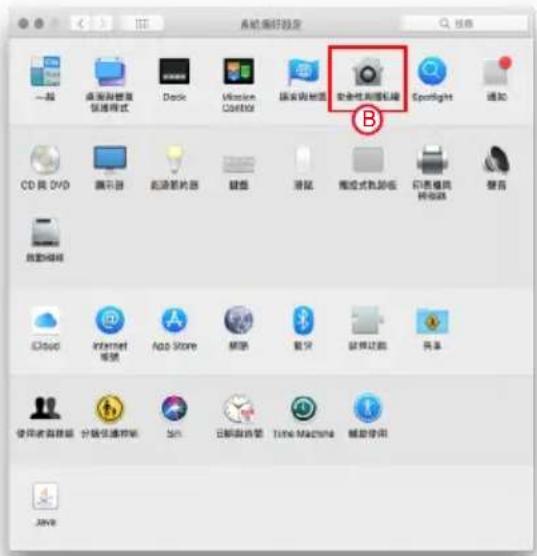

B. 進入「系統偏好設定」後，點選「安全性與隱私」功能。

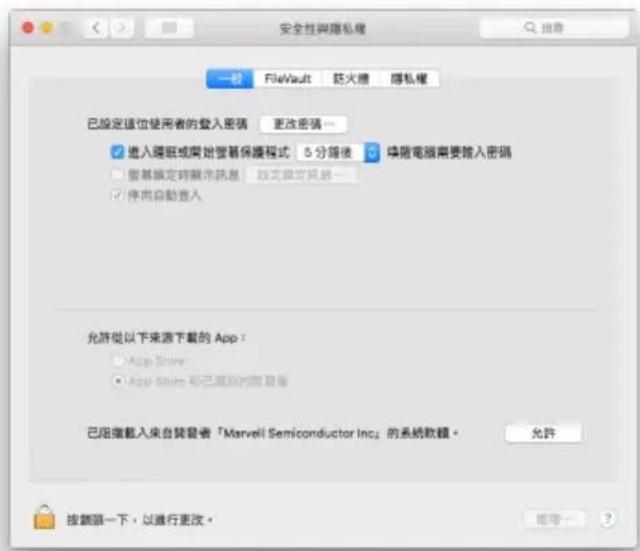

C. 接著下方就會看到被阻擋的訊息，按旁邊的「允許」。

注意：如果無法擊點允許按鈕，請先擊點左下角的鎖頭圖示，並輸入管理員密碼。
