用户手册 GR4670-TB3 Raidon

》GR4670-TB3產品使用說明....16

1. 環境需求.... 16
2. 產品外觀及包裝內容 ..... 16
3. 硬體需求與注意事項 ..... 17
4. 硬體安裝....18
5. 風扇故障狀況排除 ..... 19
6. MSU 簡易設定....19
7. 硬碟狀態指示燈號說明 ..... 25
8. 與其他裝置連接說明 ..... 25
9. 常見問題....26

About this Manual

感謝您使用 RAIDON 的產品。本手冊將介紹 RAIDON GR4670-TB3 產品。在您開始使用 RAIDON GR4670-TB3 產品前，建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實際產品規格仍將以出貨時為準；任何產品規格或相關資訊更新請您直接到 www.RAIDON.com.tw 網站查詢，本公司將不另行通知。若您想獲得 RAIDON 最新產品訊息、使用手冊、韌體，或對 RAIDON 產品有任何疑問，請您聯絡當地供應商或到 www.RAIDON.com.tw 取得相關訊息。

本手冊相關產品內容歸銳銨科技股份有限公司版權所有

1. 環境需求

打開包裝外盒後，包裝內容應包含下列組件：

GR4670-TB3

GR4670-TB3 產品本體 x 1(內含抽取盒 x 4)

ThunderboltTM 連接線 x 1

電源線 x 1

快速安裝手冊 x 1

螺絲及鑰匙

• 請確認相關配件與產品本身是否有受損或配件缺少，若有任何疑問請與本產品供應商聯絡。
• 請前往官網 - 產品資料下載頁面 (http://www.raidon.com.tw/RAIDON2016/download.php) 下載驅動程式以及其餘相關資源。

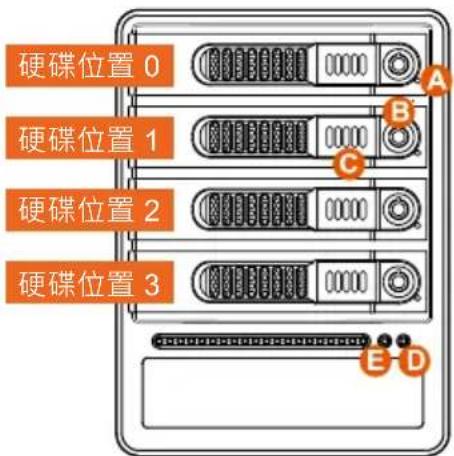

前視圖

硬碟位置 0 硬碟位置 1 硬碟位置 2 硬碟位置 3 A B C D E

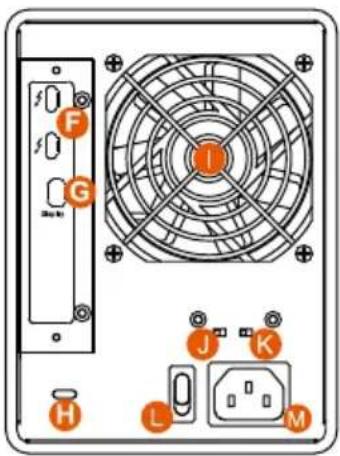

背視圖

K. 靜音開關
L. 電源開關
M. 電源插座

3. 硬體需求與注意事項

1. 本系統同一時間只可透過一組介面與一台電腦執行資料傳輸。
2. RAID 5 的容量形成是將硬碟中最小容量乘上 3 倍後，RAID 0 乘上 4 倍，之後會被視為一個大儲存容量；因此，用本系統前必須每顆硬碟裝置槽都已完成硬碟安裝，並建議全部使用相同品牌與同規格之全新硬碟。同時，如果需要更換新的硬碟時，也請您務必購買規格、容量、廠牌相同的硬碟，若您無法購買到符合上述條件的硬碟時，請選購容量大於另一硬碟最少 20GB。
3. 硬碟格式化後，由電腦主機作業系統所辨識 GR4670-TB3 的實際總容量會與硬碟廠所標示的容量加總後，將有所差異。
4. 第一次使用本產品進行設定時，資料會被全數清除。請於硬碟置入前，確認硬碟已備份，避免資料遺失。
5. 在安裝新硬碟到 GR4670-TB3 之前，請先確認硬碟是沒有壞軌而且是沒有故障的，以避免資料受損。
6. 當您需要關閉或移除 GR4670-TB3 時，務必透過您所操作的作業系統中執行硬碟安全移除後，方可進行電源關閉的動作。
7. 當系統運作時，請勿任意移除任何一顆硬碟，以免導致資料遺失。
8. 完成系統初始化安裝後，在使用上請勿任意變更硬碟位置；此動作將可能導致系統無法形成 RAID。
9. RAID 模式一旦設定完成，若要進行切換，因切換過程中將會清除硬碟中的資料，請務必先將硬碟中的資料另行備份後再行切換。

10. 在 RAID 5 模式下儲存系統僅容許單顆硬碟故障。因此，當您發現二顆以上的硬碟顯示故障時，您先前已存儲的資料可能已毀損或遺失；在 RAID 0 模式下，當您發現一顆以上的硬碟顯示故障時，您先前已存儲的資料可能已毀損或遺失。

11. 當您需要關閉或移除 GR4670-TB3 時，務必透過您所操作的作業系統中執行硬碟安全移除後，方進行電源關閉的動作。

12. 當系統溫度達到 55 度時，機器風扇會全速運轉，加速機器內部散熱，當系統溫度降回 50 度以下時，才會恢復手動風扇轉速設定之狀態。
13. 強烈建議除了使用 GR4670-TB3 的資料儲存功能外，請針對重要資料備份到另一個儲存裝置上或遠端備份，雙重備份您重要的資料。若您儲存在 GR4670-TB3 的資料損毀或遺失，RAIDON 將不負任何的責任。

4. 硬體安裝

請參照以下步驟完成硬體安裝

步驟 1 當你打開包裝後，首先請先檢查產品主體以及附件是不是有毀損或是短缺情形，如果發生產品主體及附件短缺，請立刻與您的供應商聯絡。
步驟 2 將主機置放於平穩空間上，並確認散熱風扇沒有被擋住，且四周有適當的散熱空間。（請避免接近水源或是其他容易造成產品損傷的環境）
步驟 3 請使用零件包中所附的鑰匙插入鑰匙孔，開啟硬碟抽取盒把手便將抽取盒取出。

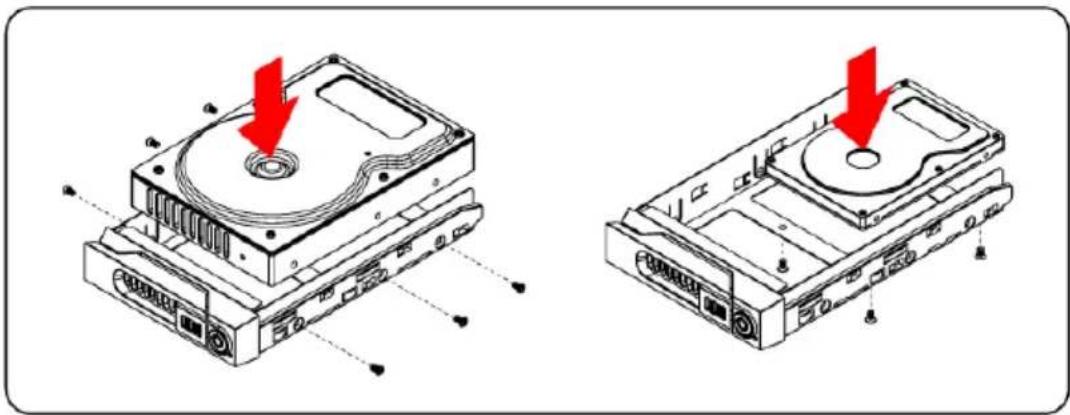

步驟 4 將硬碟安裝到抽取盒上，並以零件包內附的螺絲加以固定，以避免不必要的移動對硬碟造成傷害。

注意：不建議使用不同廠牌，或是同廠牌不同型號的硬碟，避免影響效能。

步驟 5 硬碟安裝完成後，請將抽取盒平移放入主機內，並關上把手。
步驟 6 請依據您欲使用的介面，從附件包中選擇相對應的連接線，將 GR4670-TB3 背面連接埠與電腦主機相對應介面埠連接。
步驟 7 AC Power 電源線與 GR4670-TB3 連接好，並將接頭接上電源插座後開機。
步驟 8 開機後，您的作業系統將會自動辨識到儲存容量；待辨識成功後，請依據您所需的儲存格式，將系統依照作業系統的指示完成格式化。待硬盤格式化完成後，便可直接使用 GR4670-TB3 系統。
步驟 9 如電腦無法辨識此系統，請前往 - 產品資料下載頁面 (http://www.raidon.com.tw/RAIDON2016/download.php) 下載驅動程式並安裝。

5. 風扇故障狀況排除

GR4670-TB3內建風扇故障警示功能，若GR4670-TB3風扇發生故障時，內建的蜂鳴器會發出警告聲響，前面板的紅色警示燈號也會亮起；此時你可選按系統後面的靜音開關，先將警示聲關閉，並在允許的狀況下關閉 GR4670-TB3電源讓機器降溫；同時，請先確認機體擺放環境是否通風良好，沒有任何物體擋住風扇孔，一併檢查 GR4670-TB3的風扇是否停止運轉；待上述檢查確認後，再將電源開啟繼續使用本系統。若問題還是無法獲得解決，請與此產品供應商或 RAIDON 連絡，以便取得進一步的支援。

6. MSU 簡易設定

請至官網 - 產品資料下載頁面 (http://www.raidon.com.tw/RAIDON2016/download.php) 下載 Marvell Storage Utility (MSU)，GR4670-TB3 連接電腦並安裝 MSU 後，可透過 MSU 建立多種 RAID 模式。

一、建立 RAID 模式：

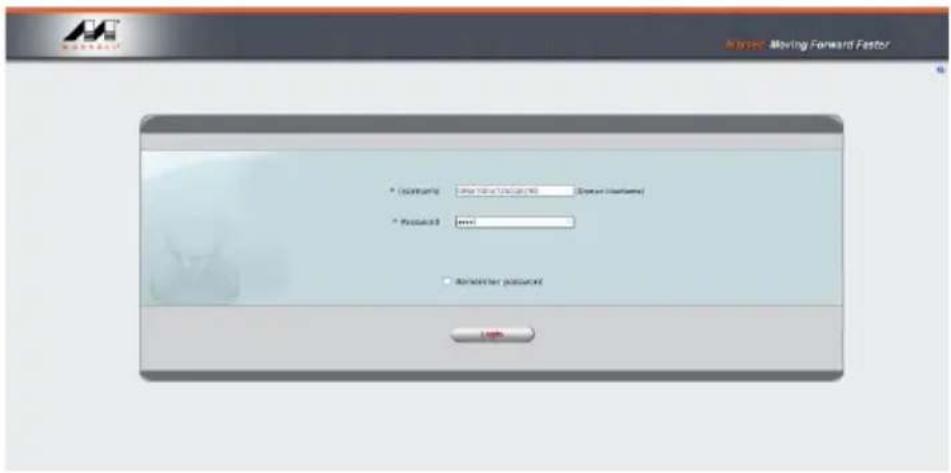

1. 開啟 MSU 程式進入登錄頁面，使用 Windows 或 Mac 帳戶及密碼登錄進入 MSU。若有帳戶卻無密碼，請將 MSU 登錄密碼處維持空白。

A##p## Moving Forward Faster * ID: 010456782 (New Email) * Product: 1000 • Administer password Login

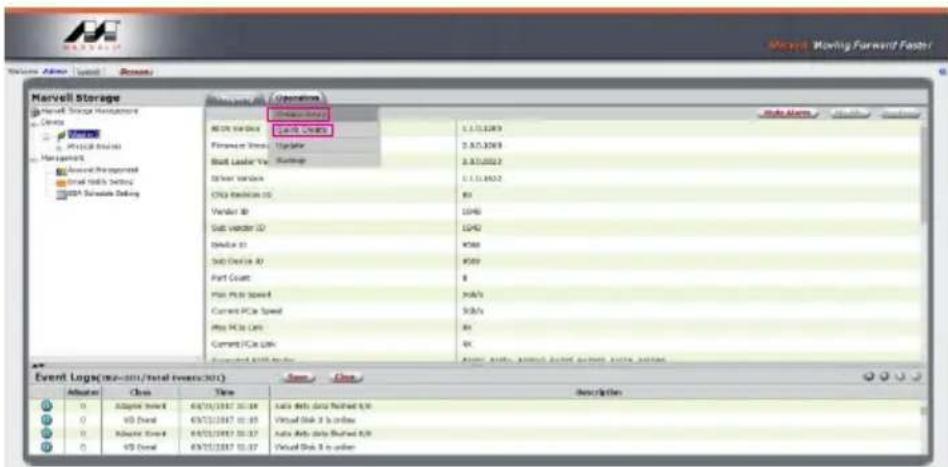

1. 點擊【Operation】與【Create Array】。

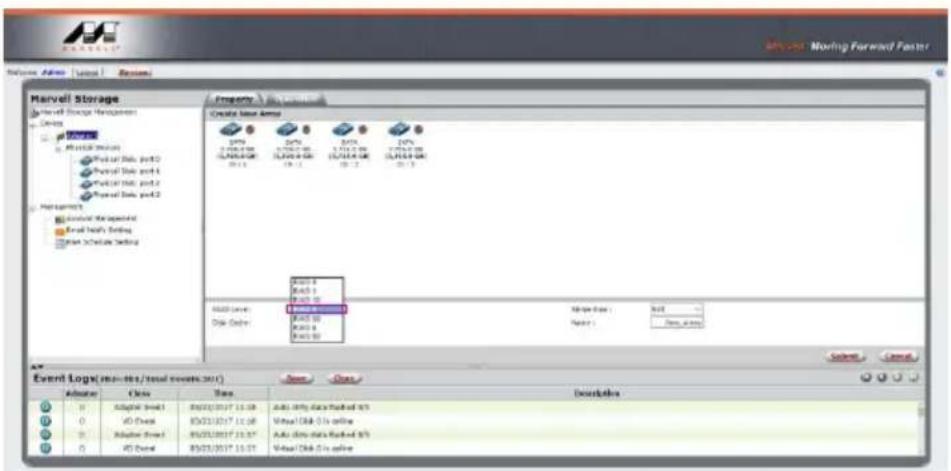

4. 選擇【RAID 5】（或其他 RAID）

數值越大，大量傳輸資料的效能越好（如圖像編修、影音編輯等）；

數值越小，隨機讀寫越快（如程式啟動、文書處理、系統頻繁讀寫等）。

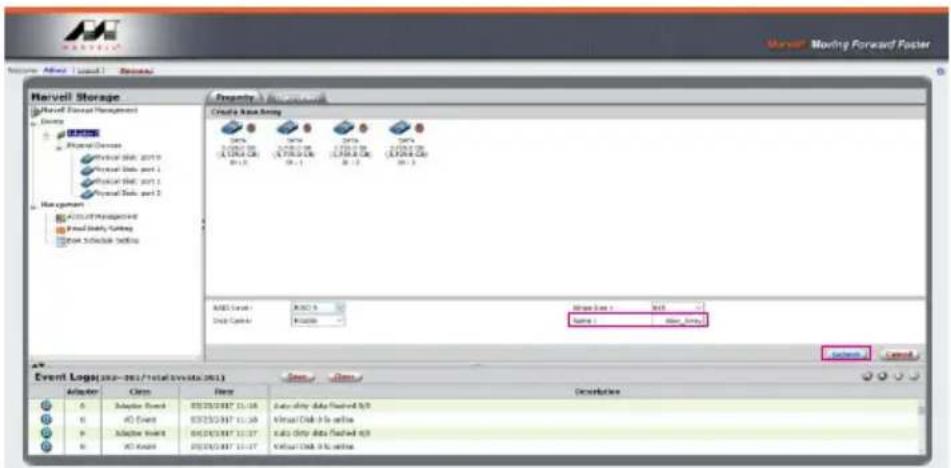

1. 輸入存儲名稱，再點擊【Submit】，提交 RAID 設置。

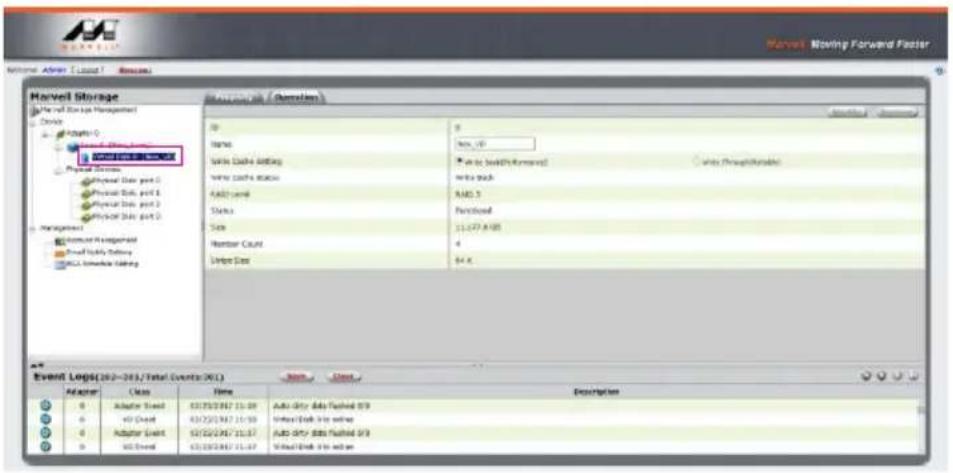

9. 提交後，您將獲得一個 New\_VD。

Harvell Storage Harvell Storage Management Device Adaptor 0 Physical Data Physical Data port 0 Physical Data port 1 Physical Data port 2 Physical Data port 3 Management Control Panel Manager Small Data Library MCA Software Meeting Event Logs(2023-2024/Total Events(2023)) Name: Adder File Edit View Date: 01/05/2027 11:08 Auto Only Data Flashed 019 Adder Print 01:06:00 Auto Only Data Flashed 019 Adder Print 01:06:00 Auto Only Data Flashed 019 Adder Print 01:06:00 Auto Only Data Flashed 019 Adder Print 01:06:00 Auto Only Data Flashed 019

P.S. VD 為虛擬磁碟 virtual disk 的簡稱

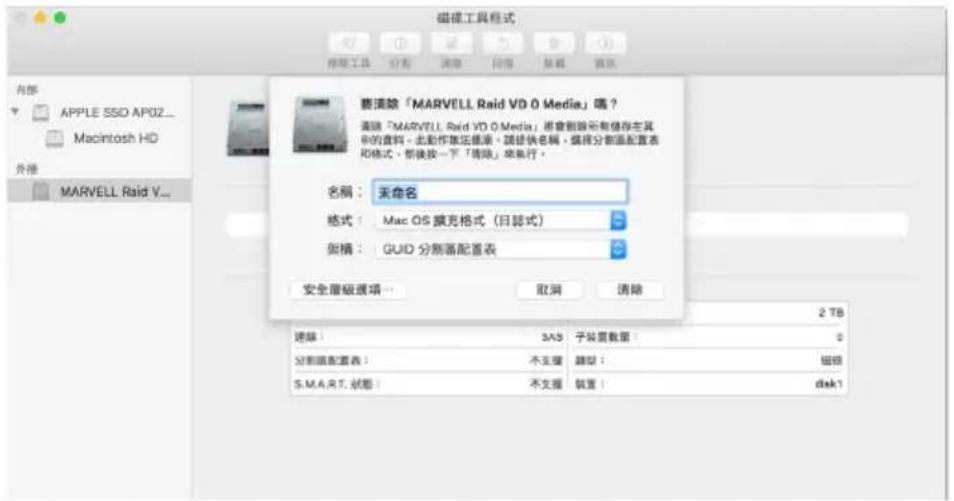

10. 於作業系統進行初始化硬碟的設定。

磁盘工具格式 常规工具 分布 清除 同信 帮助 健康 要清除「MARVELL Raid VD 0 Media」吗？ 清除「MARVELL Raid VD 0 Media：准备删除所数据保存在其中的查找，未动作恢复记录。请提供名称、磁盘分割面配置表和格式，都按按下「清除」菜单行。 名称：天命名 格式：Mac OS 模充格式（日誌式） 聚情：GUID 分割器配置表 安全需级选项… 取消 清除 2 TB 速映：3A5 子装置数量：0 分割面配置表：不支援 颜型：磁盘 S.M.A.R.T. 筛题：不支援 装置！ disk1

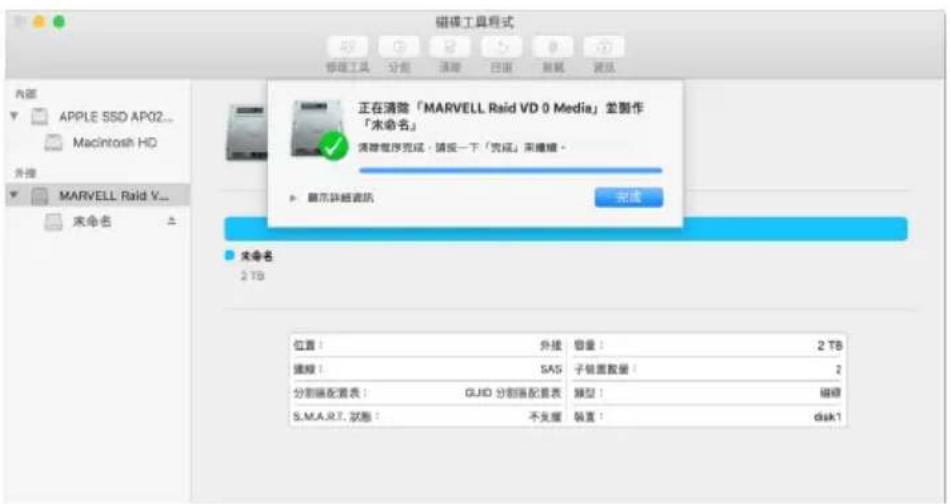

11. 格式化之後，即可開始使用。

磁盘工具格式 正在清除「MARVELL Raid VD 0 Media」宏製作 「未命名」 清除整序完成，请按一下「完成」来缩进。 ▶ 显示详细通讯 完成 未命名 2 TB 位置： 外接 容量： 2 TB 摘要： SAS 子装置数量： 2 分割器配置表： GJJD 分割器配置表 模型： 磁盘 S.M.A.R.T. 状态： 不完整 装置： disk1

二、移除 RAID 模式：

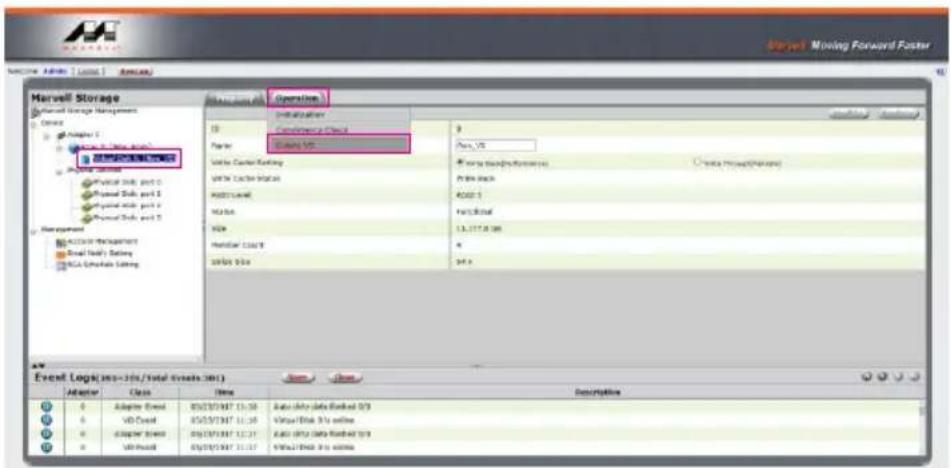

1. 點擊【Operation】與【Delete VD】。

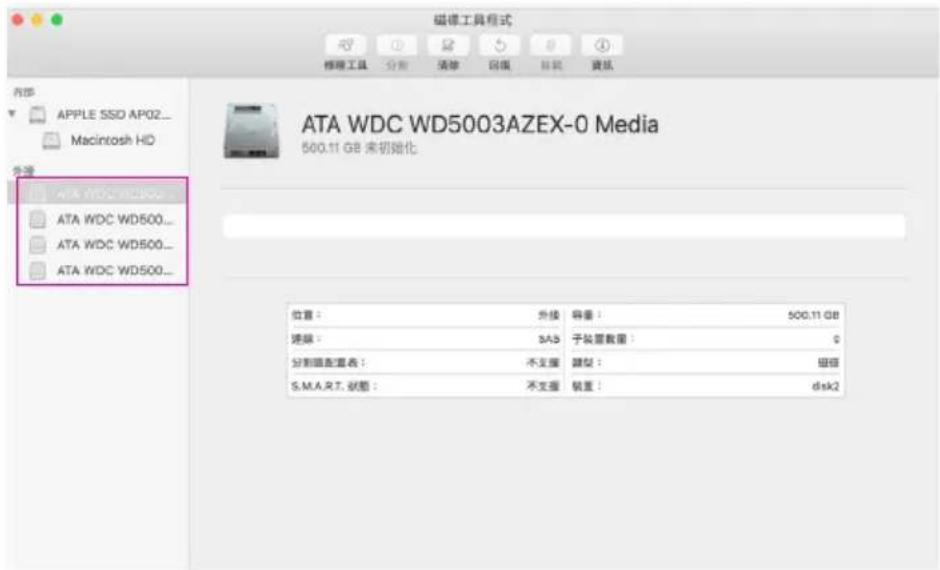

6. 磁碟系統轉為 JBOD 模式，之後只需要個別格式化硬碟，或設置新的 RAID 模式。

磁盤工具格式 維持工具 分類 清潔 印刷 隨切 資訊 內部 APPLE SSD AP02... Macintosh HD 资源 ATA WDC WD5003 ATA WDC WD500... ATA WDC WD500... ATA WDC WD500... ATA WDC WD5003AZEX-0 Media 500.11 GB 宋初始化 位置： 升接 寄量： 500.11 GB 源線： SAS 子裝置數量： 分割圖配置表： 不支援 選型： 隨接 S.M.A.R.T. 統圖： 不支援 裝置： disk2

更詳細的 RAID 設定方式請參閱 RAIDON All TB2&TB3 RAID 5 Storage MSU User Manual.pdf

7. 硬碟狀態指示燈號說明

狀態 電源指示燈 系統指示燈 硬碟狀態燈 蜂鳴器
無硬碟 藍燈 恆亮 N/A 紅燈 恆亮 N/A
硬碟故障 藍燈 恆亮 紅燈閃爍 紅燈恆亮 YES
資料存取 藍燈 恆亮 N/A 藍燈閃爍 N/A
硬碟閒置 藍燈 恆亮 N/A 藍燈 恆亮 N/A
資料重建 - 來源碟	藍燈恆亮	N/A	藍燈閃爍	N/A
資料重建 - 目標碟	藍燈恆亮	N/A	紫燈閃爍	N/A
風扇故障 藍燈 恆亮 紅燈閃爍 藍燈恆亮 YES
過熱	藍燈恆亮 紅燈閃爍 藍燈恆亮 YES

8. 與其他裝置連接說明

1. TB port : Thunderbolt™ 3 連接埠可串接 TB3，USB 3.1 和 DisplayPort 裝置；其中向下支援 USB3.0/USB2.0，有轉接線即可連接不同規格之 USB 產品，本產品支援 TB port 供電功能 (PD)，可以提供 15W (5V/3A) 的電源輸出給支援 5V/3A 充電的筆記型電腦使用，不用額外連接電源。
2. Mini Display port：配置 Mini DisplayPort (mDP) 連接埠，支援額外的螢幕輸出。

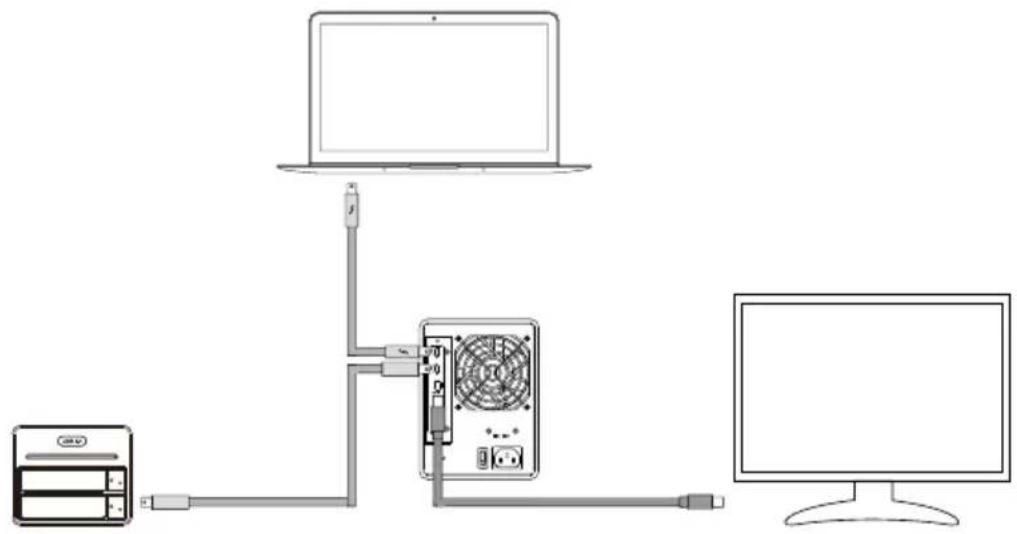

裝置連接示意圖：

A. GR4670-TB3: TB A port 接 MB (Host), TB B port 接 other Device (USB or TB), mDP 接螢幕。


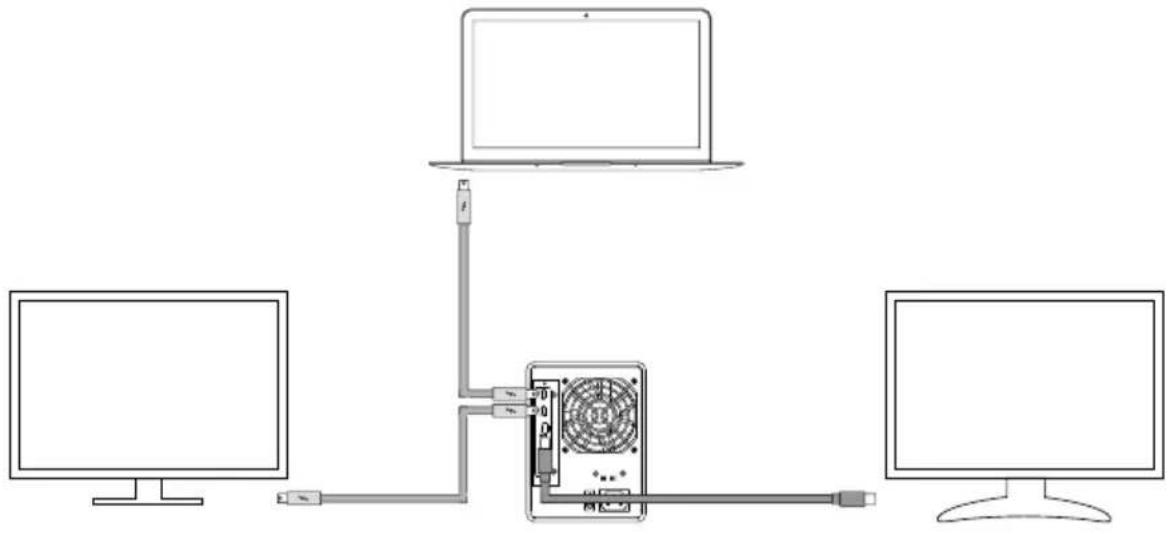

B. GR4670-TB3: TB A port 接 MB (Host), TB B port 接螢幕, mDP 接螢幕 (雙螢幕)

9. 常見問題

1. GR4670-TB3 在開機情況下，未連接 Thunderbolt™ cable 時，風扇與電源指示燈皆為停止及休眠狀態，直至連接 Thunderbolt™ cable 至電腦才會啟動風扇及電源指示燈。
2. 電腦進入睡眠模式時，GR4670-TB3 的風扇與電源指示燈皆為停止及休眠狀態，直至喚醒時才會啟動風扇及電源指示燈。
3. 若硬碟已在其他磁碟陣列產品存取資料或設定 RAID MODE 過，建議還原成 JBOD 模式後再應用於 GR4670-TB3，以避免產生無法讀取硬碟問題。
4. 若 GR5640-TB3 裝設在 Windows 作業系統上卻無法連線，請參考下方步驟：

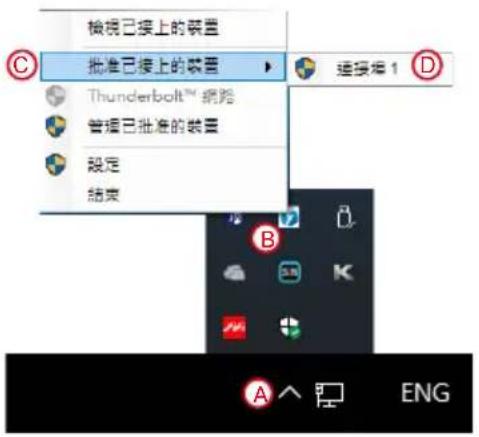

A. 開啟右下角工作列圖示
B. 在 Thunderbolt™ software 圖示上擊點滑鼠右鍵
C. 選擇「批准已接上的裝置」
D. 選擇連接埠

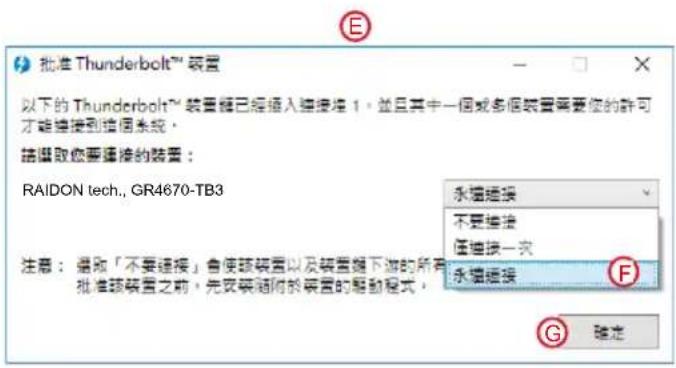

E. 等候對話框「批准 Thunderbolt™ 裝置」出現
F. 選擇「永遠連接」
G. 按下確定。

檢視已接上的裝置 批准已接上的裝置 Thunderbolt™ 網路 管理已批准的裝置 設定 結束 連接塔 1 A ENG

批准 Thunderbolt™ 裝置 以下的 Thunderbolt™ 裝置組已經插入連接堆 1，並且其中一個或多個裝置需要您的許可才能連接到這個系統。 請僅取您要連接的裝置： RAIDON tech., GR4670-TB3 注意： [選舉「不要連接」會使該裝置以及裝置組下游的所有批准該裝置之前，先安裝附於裝置的驅動程式；] 永續接換 不要接換 僅接換一次 永續接換 F G 確定

5. 如何在 macOS 安装軟體：

A. 將下載的壓縮檔解壓縮後，執行 msu.dmg。

4.1.0.2033 4.1.0.2033 最好项目 下载项目 最近使用通... 应用程序 文件 art 桌面 AirDrop msu.dmg iMac27 > 使用者 > art > 下载项目 > IOS 10.11.x MSU Utility > Mac > 4.1.0.2033 1 個项目 - 854.33 GB 可用

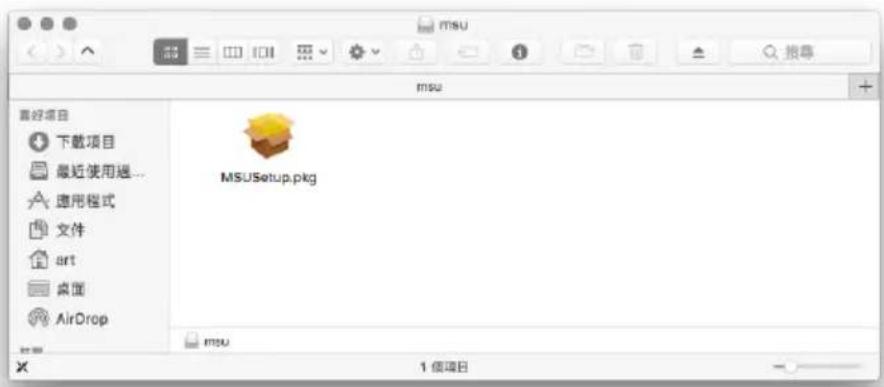

B. 得到安裝程式 MSUSetup.pkg，執行該程式，進入安裝流程。

msu msu MSUSetup.pkg msu 1 個項目

C. 依照流程指示與實際狀況選擇，以完成安裝。

安装 / Microsoft Storage Utility 最近使用 "Microsoft Storage Utility" 安装程序 原文件项应满足安装此数据的约束条款。 取消

安装 / Newark Exchange Utility 已成功完成变更。 已成功安装。 已安全会创建。

6. 啟動程式的方式有三：

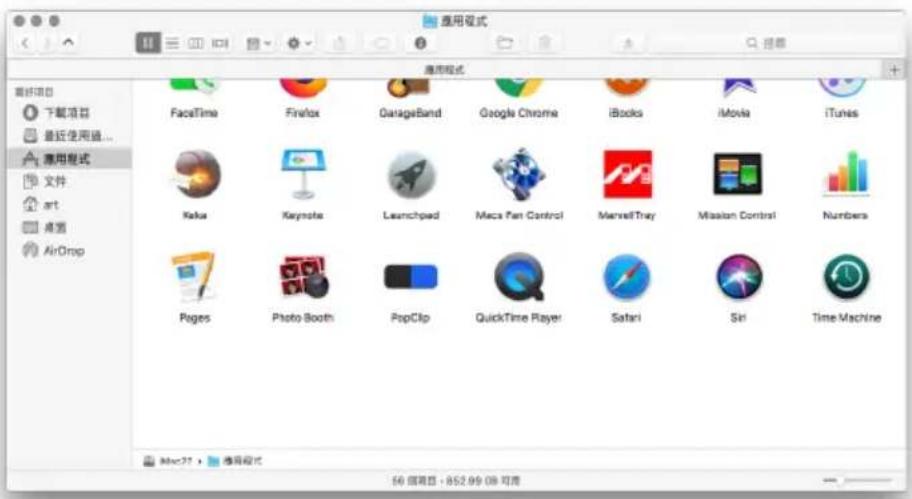

A. 在資料夾「應用程式」內找到 MarvellTray，擊點並執行程式。

使用模式 偏好项目 下载项目 最近使用通... 常用模式 文件 art 桌面 AirDrop FaceTime Firefox GarageBand Google Chrome iBooks iMovie iTunes Kaka Keynote Launchpad Maca Fan Control MarvelThay Mission Control Numbers Pages Photo Booth PopClip QuickTime Player Safari Siri Time Machine Mac27 > 使用模式 50 项目: 852.99 08 可用

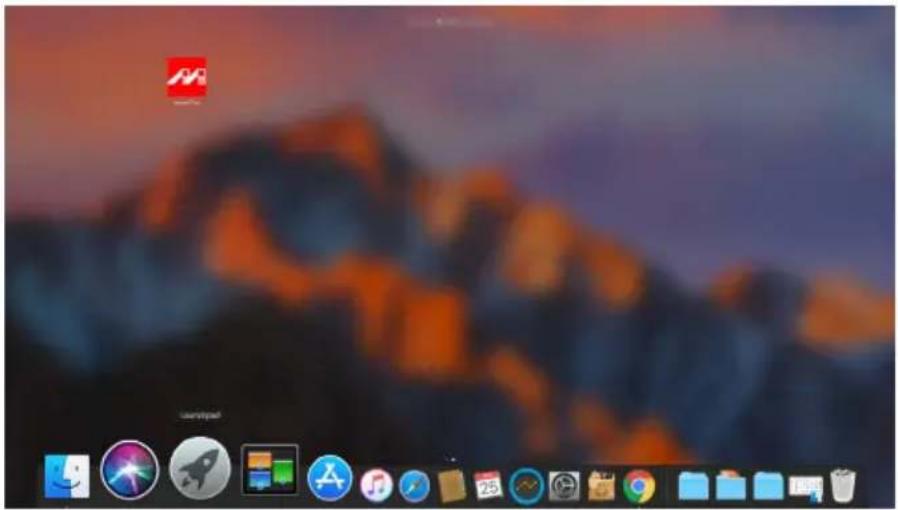

B. 擊點 Dock 上的 Launchpad，擊點 MarvellTray 的圖示便能執行程式。

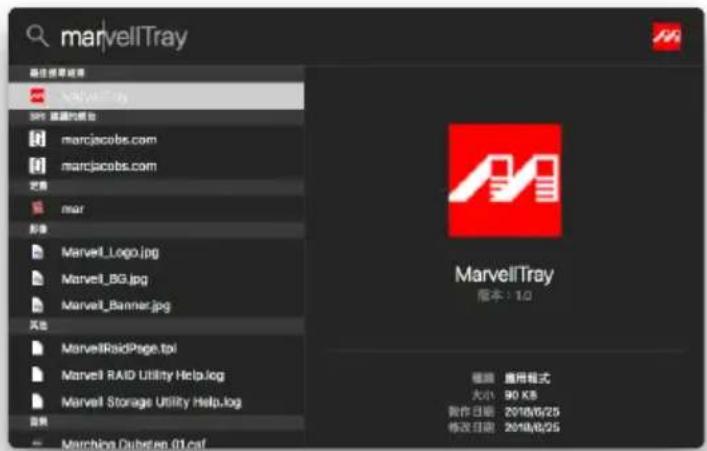

C. 利用 Spotlight 的搜尋功能，輸入 MarvellTray，便能找到程式，按下 Enter 就能執行程式。

marvellTray 最近搜索结果 marvellTray SPC 通用代码 marcjacobs.com marcjacobs.com 文件 mar 形象 Marvell_Logo.jpg Marvell_BG.jpg Marvell_Banner.jpg 其他 MarvellRaidPage.html Marvell RAID Utility Help.log Marvell Storage Utility Help.log 替换 Marchina Dubesep.01.caf 版次: 1.0 版本: 1.0 模板 应用格式 大小: 90 KB 制作日期: 2018/6/25 修改日期: 2018/6/25

1. 確於 macOS 10.13 (High Sierra) 的權限設定，如果程式來自於未識別開發者，是無法直接安裝的。請依照下列步驟進行安裝：

A. 執行 MarvellMvumi.pkg，出現來自未識別開發者的警訊，先點選右下角的「好」。

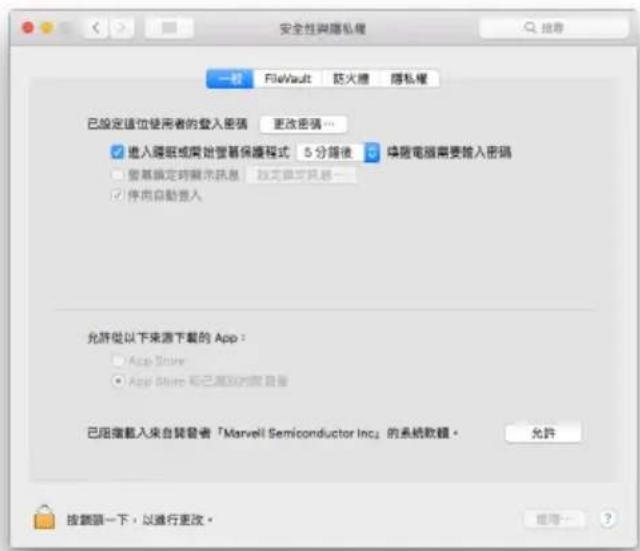

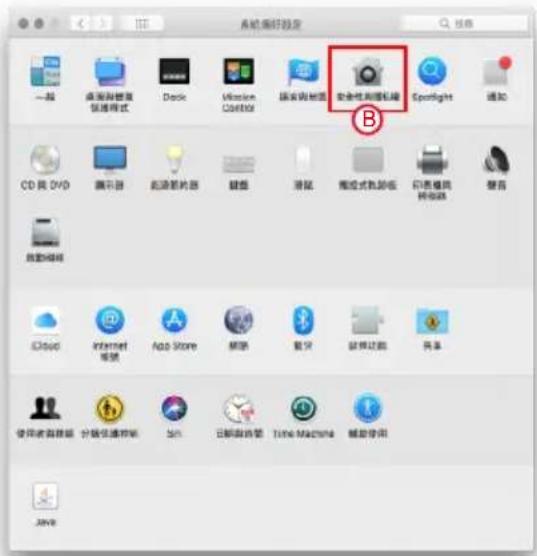

B. 進入「系統偏好設定」後，點選「安全性與隱私」功能。
C. 接著下方就會看到被阻擋的訊息，按旁邊的「允許」。

系统偏好器 一起 桌面和硬盘 低速模式 Desktop Windows Controller 搜索浏览器 安全性高增长 Openlight 通知 CD 网 DVD 演示器 远程影片器 键盘 滑块 播放式软贴板 印表播放 转播器 音乐 我的电脑 iCloud Internet 视频 App Store 视频 蓝牙 视频功能 共享 使用浏览器 分级浏览器 加/- 已卸载资源 Time Machine 辅助使用 Java

安全性與隱私權 一般 FileVault 跑火欄 隨私權 已設定這位使用者的登入密碼 更改密碼... ✓ 进入睡眠或開始登著保護程式 5 分鐘後 □ 做基鎖定時顯示訊息 超文錄文資訊 ✓ 停用自動登入 公開從以下來源下載的 App： □ App Store ● App Store 和已適用內閣電話 已阻繼載入來自開發者「Marvell Semiconductor Inc.」的系統軟體。 允許 按額單一下，以進行更改。

注意：如果無法擊點允許按鈕，請先擊點左下角的鎖頭圖示，並輸入管理員密碼。
