C 9SA3 - 锯 HiKOKI - 免费用户手册

产品类型	圆锯
品牌	HiKOKI
型号	C 9SA3
刀片直径	190毫米（7-1/2英寸）
轴孔尺寸	20毫米（13/16英寸）
输入功率	1300瓦
空载转速	5500转/分钟
最大切割深度（90°）	64毫米（2-1/2英寸）
最大切割深度（45°）	43毫米（1-11/16英寸）
斜切角度	0°至45°
重量	4.2千克（9.3磅）
电源	交流220-240伏，50/60赫兹
刀片护罩	带杠杆的可伸缩下护罩
底板材料	铝合金压铸
切割角度调节	带刻度的可倾斜底座
深度调节	带刻度的快速释放杠杆
集尘	用于连接吸尘器的集尘口
关闭开关	双重绝缘，锁定开关
电源线长度	2.5米（8.2英尺）
随附配件	刀片、撕裂挡板、扳手、六角扳手
维护	定期清洁通风口，润滑轴承
安全特性	刀片制动、主轴锁定、防反弹
可维修性	可从HiKOKI服务中心获取替换零件
一般信息	专为木材、塑料和软金属的专业切割设计

常见问题 - C 9SA3 HiKOKI

如何更换HiKOKI C 9SA3的刀片？

拔掉电锯插头。按下主轴锁定，然后用扳手松开轴螺栓。取出旧刀片，安装新刀片，确保齿尖朝前。拧紧螺栓并松开主轴锁定。

在90度时最大切割深度是多少？

在90°时最大切割深度为64毫米（2-1/2英寸）。

电锯可用于斜切吗？

是的，底座可倾斜至45°进行斜切。调节斜切旋钮并锁定到位。

如何调节切割深度？

松开深度调节杠杆，抬高或降低底座至所需深度，然后拧紧杠杆。参考刻度进行精确测量。

C 9SA3使用什么类型的刀片？

使用190毫米（7-1/2英寸）刀片，轴孔20毫米。务必使用额定转速至少5500转/分钟的刀片。

电锯是双重绝缘的吗？

是的，HiKOKI C 9SA3为双重绝缘设计，安全可靠，无需接地线。

如何清洁和维护电锯？

定期用刷子清洁通风孔，擦拭刀片护罩，检查碳刷。按照手册定期润滑轴承。

电锯有集尘功能吗？

是的，侧面有一个集尘口，可连接吸尘器或集尘袋，实现更清洁的操作。

为什么关闭后刀片会迅速停止？

电锯配备有刀片制动装置，可在数秒内停止刀片，确保安全。

在哪里可以获取C 9SA3的替换零件？

替换零件可通过HiKOKI授权服务中心获取。联系HiKOKI客户支持或访问其网站。

用户手册 C 9SA3 HiKOKI

閱讀本電動工具提供的所有安全警告、指示、說明和規範。

未遵守下列之說明可能導致觸電、火災及 / 或嚴重傷害。

請妥善保存所有警告與說明，以供未來參考之用。

「電動工具」一詞在警告中，係指電源操作（有線）之電動工具或電池操作（無線）之電動工具。

1）工作場所安全

a）保持工作場所清潔及明亮。

雜亂或昏暗的區域容易發生意外。

b）勿在易產生爆炸之環境中操作，譬如有易燃液體、瓦斯或粉塵存在之處。

電動工具產生火花會引燃粉塵或煙氣。

c）當操作電動工具時，保持兒童及過往人員遠離。分神會讓你失去控制。

2）電氣安全

a）電動工具插頭必須與插座配合，絕不可以任何方法修改插頭，且不得使用任何轉接插頭於有接地之電動工具。

不修改插頭及所結合之插座可減少電擊。

b) 避免身體接觸到接地面諸如管子、散熱器、爐灶及冰箱。

如果你的身體接地或搭地，會增加電擊的危險。

c）勿讓電動工具淋雨或曝露在潮濕的環境下。 電動工具進水會增加電繫的危險。

d) 勿濫用電源線。絕勿使用電源線去纏繞、拖拉電動工具或拔插頭，保持電源線遠離熱氣、油氣、尖角或可動零件。

損壞或纏繞的電源線會增加電繫之危險。

e）電動工具在室外操作時要使用一適合室外用的延長線。

使用合適之室外用延長線會減少電擊的危險。

f) 若無法避免在潮濕地區操作電動工具，請使用以殘餘電流裝置 (RCD) 保護的電源。

使用 RCD 可降低觸電危險。

3）人員安全

a）保持機警，注意你正在做什麼，並運用普通常識操作電動工具。

當你感到疲勞或受藥品、酒精或醫療影響時，勿操作電動工具。

操作中瞬間的不注意可能造成人員嚴重的傷害。

b）使用個人防護裝備，經常配戴安全眼鏡。

配戴防塵口罩、防滑安全鞋、硬帽等防護裝備，或在適當情況下使用聽覺防護，可減少人員傷害。

c）防止意外啟動。在連接電源及／或電池組、拿起或攜帶工具前，請確認開關是在「off」（關閉）的位置。

以手指放在開關握持電動工具，或在電動工具的開關於“on”的狀況下插上插頭，都會導致意外發生。

d) 在將電動工具啟動前，先卸下任何調整用鑰匙或扳手。

扳手或鑰匙遺留在電動工具的轉動部位時，可能導致人員傷害。

e）身體勿過度伸張，任何時間要保持站穩及平衡。以便在不預期的狀態下，能對電動工具有較好的控制。

f）衣著要合宜，別穿太鬆的衣服或戴首飾。保持您的頭髮、衣服遠離轉動部位。

寬鬆的衣服、手飾及長髮會被捲入轉動部位。

g）如果裝置要用於粉塵抽取及集塵設施，要確保其連接及正當使用。

使用集塵裝置可減少與灰塵相關的危險。

h）請勿因頻繁使用本工具，熟悉操作而忽略本工具的安全原則。

粗心的行動有可能瞬間即造成嚴重傷害。

4）電動工具之使用及注意事項

a）勿強力使用電動工具，使用正確之電動工具為你所需。

正確使用電動工具會依其設計條件使工作做得更好更安全。

b) 如果開關不能轉至開及關的位置，勿使用電動工具。

任何電動工具不能被開關所控制是危險的，必須要修理。

c) 在進行任何調整、更換配件或收存電動工具之前，請斷開插頭與電源的連接，且 / 或將電池從電動工具中取出（如果電池為可拆卸式）。

此種預防安全措施可減少意外開啟電動機之危險。

d) 收存停用之電動工具，遠離兒童，且不容許不熟悉電動工具或未瞭解操作電動工具說明書的人操作電動工具。

在未受過訓練的人手裡，電動工具極為危險。

e) 保養電動工具和配件。檢核是否有可動零件錯誤的結合或卡住、零件破裂及可能影響電動工具操作的任何其他情形。電動工具如果損壞，在使用前要修好。

許多意外皆肇因於不良的保養。

f）保持切割工具銳利清潔。

適當的保養切割工具，保持銳利之切削鋒口，可減少卡住並容易控制。

g）按照說明書使用電動工具、配件及刀具時，必須考量工作條件及所執行之工作。

若未依照這些使用說明操作電動工具時，可能造成相關之危害情況。

h）保持把手和握持面乾燥、清潔，且未沾到油脂和潤滑油。

滑溜的把手和握持面在操作時會有安全上的問題，且可能造成本工具意外失去控制。

5）維修

a）讓你的電動工具由合格修理人員僅使用相同的維修零件更換。

如此可確保電動工具的安全得以維持。

注意事項

不可讓孩童和體弱人士靠近工作場所。

應將不使用的工具存放在孩童和體弱人士伸手不及的地方。

所有圓鋸機之安全說明

鋸割步驟

a) 危險：手部必須遠離鋸片與切割區域。另一手須握持輔助把手或馬達外殼。

如果雙手皆握住圓鋸機，雙手便可免於鋸片所傷。

b）不可碰觸下方的工件。

否則保護罩無法保護您免於鋸片所傷。

c）調整工件厚度的相對鋸切深度。

在工件下方應可看到小於鋸片全齒深之深度。

d) 鋸切時，切勿用手握持工件或用腿橫跨工件。必須將工件固定於平穩的工作台。

減少身體的暴露、鋸片卡住或失控，是正確的完成工作的重要憑藉。

e）在鋸切工具可能接觸到隱藏線路或其本身的電線之情況下進行操作時，請握住本工具的絕緣握持面。

接觸到「通電」的電線將使電動工具的金屬零件「通電」，而造成操作人員觸電。

f) 進行鋸切時應使用鋸切護罩或直線導向器。

此舉可改善鋸切的精確度並減少發生鋸片卡住的機會。

g）使用正確的軸孔尺寸與形狀（菱形端或圓端）的鋸片。

若鋸片與鋸機的安裝硬體不相配，鋸片在運作時會偏離中心，並導致失控。

h）不可使用已損壞或不正確的鋸片墊圈或螺栓。

鋸片墊圈與螺栓是特別專為圓鋸機所設計以提供最佳的性能表現與最安全的操作。

反衝原因和相關警告

- 反衝是因鋸片被夾住、卡住或未對準，而導致鋸機失控抬起或脫離工件，並朝向操作人員的作用力；

- 當鋸片被切口緊緊地夾住或卡住時，會造成鋸片動彈不得，電動機失衡之下會帶動本工具迅速反撲向操作人員；

- 鋸切時鋸片扭曲或不正，鋸片後緣的齒部便會截入木材的上表面而造成鋸片脫離切口並回彈朝向操作員。

反衝作用是圓鋸機誤用與 / 或操作程序或條件不正確所造成的結果，以下所列的正確防範措施可以避免此類問題的發生。

a）兩手保持緊握圓鋸機並且將手臂置於適當的位置以抵抗反衝作用力。

身體須位於鋸片的任一側，身體與鋸片不可成一直線。

反衝作用力會導致圓鋸向後彈跳，但如果有採取適當的預防措施，反衝作用力是可以被操作者所控制。

b) 當鋸片被夾住時或者由於某些原因中斷時，請鬆開扳機並且保持圓鋸機不動，直到鋸片作動完全停止。

當鋸片在運行中或者有可能發生反衝作用力時，決不可試圖從工件上移開圓鋸機或者將圓鋸機向後拉。

須進行研究並且採取矯正措施以消除鋸片夾住的原因。

c）重新啟動鋸切工件時，須將鋸片定位在切口中央，不要使鋸齒與材料嚙合。

如果鋸片有夾入，重新啟動鋸機時，鋸機可能會從工件向上移動或產生反衝。

d) 採用大面板支撐座，使鋸片受夾住或產生反衝作用力的風險降到最低。

由於其自身重力，大面板支撐座趨於下陷。

支撐座必須置於面板兩側的下方，靠近鋸切路徑與面板邊緣。

e）不要使用不鋒利或已損壞的鋸片。

裝設不鋒利或不正確的鋸片會產生狹窄切口而造成過大的磨擦力、鋸片夾住以致產生反衝作用力。

f）在進行鋸切之前，必須牢牢地固定住鋸片深度與斜度調整鎖定桿。

如果鋸片調整裝置在鋸切時移動，可能會造成夾住並產生反衝作用力。

g）在進行牆壁或其他隱蔽區域之鋸切時請格外小心。

鋸片可能會鋸切到足以產生反衝作用力的物體。

下罩功能

a）在每次使用之前，先檢查下罩是否能正確的關閉。如果下罩無法自由移動與立即關閉，決不可操作鋸機。切勿將下罩夾入或拴入開啟位置。

如果鋸機不慎掉落，下罩可能會折彎。

使用縮回把手以升起下罩，並確定其可自由移動，而且在各種角度和深度之鋸切皆不會接觸到鋸片或者任何其他部位。

b) 檢查下罩彈簧之作動狀況。如果下罩與彈簧皆無法正確的作動，請在使用之前必須先行將它們修復。

下罩可能由於零件損壞、黏膠沉澱，殘屑生成而造成作動遲滯。

c) 僅在使用「切入式鋸切」與「複合式鋸切」之類的特殊鋸切方式時，才能使用手動縮回下罩。利用縮回把手可將下罩升起，當鋸片開始切入工件材料時，下罩必須是釋放的狀態。

所有圓鋸機的下罩皆應可自動的作動。

d) 在將鋸機置於工作台或地板上之前，務必先檢查下罩是否有覆蓋於鋸片上。

一個未受保護、限制的鋸片將會導致圓鋸機反向行進而產生任意鋸切的情形。請務必明瞭在鬆開開關後至鋸片完全停止時所需的時間。

使用手提電動圓鋸時應注意事項

1. 僅使用本機所指定的鋸片直徑。
2. 不可使用任何砂輪。
3. 不要使用變形或斷裂的鋸片。
4. 不要使用由高速鋼所做成的鋸片。
5. 不要使用未依照规定的鋸片。
6. 不要在圓盤上施加橫向壓力使鋸片停止。
7. 隨時保持鋸片鋒利。
8. 確定下罩可平順且自由的移動。
9. 決不可將圓鋸機的下罩固定在開啟位置。
10. 確定護罩系統的縮回機構能正確的作動。
11. 決不以向上或移動至側邊的操作方式進行操作圓鋸機。
12. 確保工件材料沒有鐵釘之類的異物。
13. C9SA3 機型的鋸片應為 235 mm。
14. 在進行任何調整、保養或維修之前，須先拔下插座上的插頭。
15. 不要僅使用本工具的鼓風機功能。(圖 2)

規格

型式		C9SA3
電壓(按地區)*		(110 V, 220 V, 230 V, 240 V)~
切削深度	90度	86 mm
	45度	65 mm
輸入功率*		1670 W (110 V), 2000 W (220 - 240 V)
額定輸出功率 950 W
無負荷速度*		5200 轉 / 分
重量(不含線纜)		7.0 kg

* 當須改變地區時應檢查產品上的銘牌。

標準附件

(1)鋸片（直徑235mm）....1

(2) 六角頭棒形扳手 ..... 1

(3) 引導器 …… 1

(4) 蝶形螺栓 ..... 1

(5) 鎖簧 1

(6) 控制桿（短型）..... 1

(7) 集塵器 1

(8)側邊把手 1

(9) 螺絲 (M6 × 20) ..... 2

標準附件可能不預先通告而徑予更改。

用途

鋸割各種木材。

作業之前

1. 電源

確認所使用的電源與工具銘牌上標示的規格是否相符。

2. 電源開關

壓下扳機開關可啟動鋸機；釋放扳機可停止鋸機。將扳機拉到底並按下開啟狀態下的鎖定鈕後將鎖定扳機，讓鋸機可以連續運作。

再次拉動扳機可解除開啟狀態下的鎖定鈕，釋放扳機可停止鋸機。

將本工具插入插座之前，確保電源開關處於關閉位置。若電源開關接通，則插頭插入電源插座時電動工具將出其不意地立刻轉動，從而招致嚴重事故。

3. 延伸線纜

若作業場所移到離開電源的地點，應使用容量足夠、鎧裝合適的延伸線纜，並且要盡可能地短些。

4. 制備木質工作臺（圖 3）

鋸片將露出踞木下面，所以鋸割時，應將鋸木放在工作臺上。若用方木塊作為工作臺，則應選擇平坦地面，以保持穩定。使用不穩定的工作臺，工作時非常危險。

5. 使用側邊把手（圖 4）

欲使用側邊把手時，需用 2 個螺絲 (M6×20) 將側邊把手固定至底座上。

注意

為避免可能發生的意外事故，請隨時確保在鋸切後，將剩餘的部分工件拴固妥當。

6. 使用線架（圖 5）

使用線架可讓電線被引導到本產品的後部，如本圖所示。

如果電線在操作過程中造成干擾，可將其掛在線架並改變其角度。

使用前調整電動圓鋸

1. 調整鋸切深度

如圖6所示，鬆開旋鈕時，請用一手握持把手。藉由移動底座至所要的位置，即可調整鋸切深度。完成調整鋸切深度後，再將旋鈕鎖緊。

2. 調整傾斜角度

如 圖 7 (A)、圖 7 (B) 所示，藉由鬆開傾斜規上的蝶形螺帽與底座上的蝶形螺栓，鋸片可用相對於底座之方式傾斜 45° 角。完成調整之後，再將蝶形螺帽與蝶形螺栓穩固地鎖緊。

3. 調整引導器（見圖 8）

擰鬆蝶形螺栓，將引導器左右移動，即可調整踞割位置。可將引導器安裝在工具的左側或右側。

4. 調整導向器

在圓鋸機上，可進行導向器固定位置之微調，此微調之位置須先將鋸片與記號線對準。

圓鋸機從工廠出貨後，導向器上的前段線性比例尺會與鋸片的中央部位對準（圖 9）。

萬一固定位置是錯誤的話，請鬆開導向器上的M4螺絲，做必要的調整。

5. 使用集塵器

若要使用吸塵器來收集鋸屑，請用 M4 螺絲將吸引管裝到附在主裝置的集塵器。安裝集塵器的同時，務必確保將控制桿更換為短型（圖 10）。

注意

若持續使用從工廠出貨前就安裝在主裝置的控制桿，將導致控制桿卡在集塵器上，且會干擾下罩的運作。

鋸割步驟

1. 將底座置於工件材料上方，然後在底座前方，將鋸片及導向器前段線性刻度尺對準於記號線（圖9）。底座無傾斜角度時，請使用大截面部位以做為導引之用（圖9，圖11(A)）如果有傾斜角度（45度）時，請以小的前段刻度尺做為導引之用（圖9，圖11(B))。

2. 鋸片在開始進行鋸切材料之前，務必先將開關切換至 ON 的位置。扳動扳機時即可將開關切換至 ON 而鬆開扳機時便可將開關切換至 OFF。

3. 以直線等速移動的方式可獲致最佳的鋸切效果。

注意

進行鋸切操作之前，請確認材料是否適當。如果鋸切材料時會產生有害物質，請務必使用集塵袋或接上適當的粉塵抽取設備將粉塵排出。

必要時請戴上防塵罩。

○ 開始進行鋸切之前，請確定鋸片有全速運轉。
○ 如果在操作過程中發生鋸片停止運作或發出異常噪音時，請立即關閉開關。
○ 隨時注意不要讓電源線靠近轉動的鋸片。
○ 鋸片朝上或朝側面使用手提電動圓鋸是非常危險的，這種不正常的用途應予避免。
○ 蹯割材料時，務請戴上護眼鏡。
○ 完成作業時，應將插頭從電源座拔出。

鋸片的裝卸

注意

為了避免發生嚴重事故，務必將開關於 OFF（斷開）位置，並把電源切斷。

1. 拆卸锯片

(1) 將鋸切容量設定為最大，並且將圓鋸機安置於如圖 12 所示之位置。

(2) 按下鎖緊桿，鎖住轉軸，並使用六角頭棒形扳手拆下六角承座螺栓。

(3) 握著下罩旋鈕，將下罩縮回至鋸蓋內，然後拆下鋸片。

2. 安装鋸片

(1) 將轉軸、螺栓、墊圈上的鋸屑灰塵完全清除。
(2) 如圖 13 所示，有中央突起的墊圈（A）側之直徑與鋸片的內徑相同。墊圈（B）的凹陷側必須配合至鋸片側。
(3) 欲確保鋸片能依照正確方向轉動時，鋸片的箭頭方向必須與鋸蓋的箭頭方向一致。
(4) 使用手指，儘可能上緊六角形承座螺栓。接著壓下鎖緊桿，鎖住轉軸，然後完全鎖緊螺栓。

注意

裝上鋸片之後，再確認鎖緊桿有被緊固的鎖在適當的位置上。

維護和檢查

1. 檢查鋸片

使用鈍的鋸片會降低鋸切效率並造成馬達故障，故須將鋸片磨利或換新。

2. 檢查安裝螺釘

要經常檢查安裝螺釘是否緊固妥善。若發現螺釘鬆了，應立即重新扭緊，否則會導致嚴重的事故。

3. 檢查碳刷（圖 14）

馬達使用碳刷，它是消耗部品，因為使用過久的碳刷將會導致馬達故障，用具有相同碳刷號的新碳刷去更換舊的，碳刷編號用數字表示碳刷何時用舊或接近於磨損極限此之外，要經常保持碳刷清潔以及保証它在刺握裡能自由滑動。

注意

在更換新的碳刷前，請按照分解圖上指定的數字使用 HiKOKI 指定的碳刷。

4. 更换碳刷

用無頭螺絲刀卸下碳刷蓋，然後可以很容易地取下碳刷。

5. 電動機的維護

電動機繞線是本工具的重要零件。請避免損壞，並小心避免與去漬油或水接觸。

使用 50 小時之後，使用空氣槍或其他工具將乾燥空氣吹入電動機外殼的通風孔，以進行電動機的清潔（圖 16）。

堆積在電動機裡的灰塵或顆粒會造成其損壞。

6. 下罩的檢查和維護

務必確保下罩能夠移動順暢。

若下罩有任何故障，請立即修復。

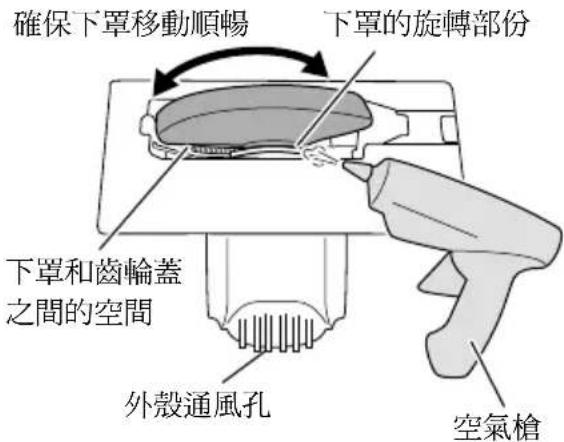

進行清潔和維護時，請用空氣槍或其他工具吹出乾燥空氣，清理下罩和齒輪蓋之間的空間，以及下罩的旋轉部分（圖16）。

此種清理方式有助於鋸屑或其它顆粒排出。

若下罩周圍有鋸屑或其它顆粒堆積，可能會導致故障或損壞。

警告

為了防止吸入粉塵或眼睛不適，使用空氣槍或其他工具清潔本產品的下罩、通風孔或其他部位時，請配戴護目鏡和防塵口罩。

圖 16

7. 將鋸片與底座調整至相互垂直

雖然鋸片與底座之夾角已調整至 90^ ，然而在某些狀況時其夾角可能無法互為垂直，需使用下列方法調整之：

(1) 將底座表面朝上（圖 15），然後鬆開蝶形蝶帽與蝶形螺栓（圖 7(A)，圖 7(B)）。
(2) 使用槽頭螺絲起子轉動槽頭螺絲，利用直角尺將底座與鋸片調整至互為垂直。

8. 維修部件目錄

A: 項目號碼
B: 代碼號碼
C: 所使用號碼
D: 備註

注意

HiKOKI 電動工具的修理、維護和檢查必須由 HiKOKI 所認可的維修中心進行。

當尋求修理或其他維護時，將本部件目錄與工具一起提交給 HiKOKI 所認可的維修中心會對您有所幫助。

在操作和維護電動工具中，必須遵守各國的安全規則和標準規定。

改進

HiKOKI 電動工具隨時都在進行改進以適應最新的技術進步。

因此，有些部件（如，代碼號碼和／或設計）可能未預先通知而進行改進。

註：為求改進，本手冊所載規格可能不預先通知而徑予更改。
