用户手册 KDL-50W700A SONY

感謝您購買這項 Sony 產品。使用電視機之前，請詳閱本手冊，並保留下來以便將來參考。

45

• 有關 “安裝壁掛支架” 的指令已包含在這台電視機的說明手冊。
• 本手冊中的插圖可能因電視機機型而異。
• 除非另有說明，本手冊的遙控插圖均為 RM-GD027。
• 使用電視機之前，請詳讀第 28 頁（安全資訊）。保留本手冊以便將來參考。

商標資訊

HDMI 和 HDMI High-Definition Multimedia Interface 專用名詞以及 HDMI 標誌是 HDMI Licensing LLC 在美國和其他國家的商標或註冊商標。

DLNA®、DLNA 標誌和 DLNA CERTIFIED® 是 Digital Living Network Alliance 的商標、服務標誌或認證標誌。

由 Dolby Laboratories 授權製造。

“BRAVIA” 是 BRSonyCorporation 的商標。

TrackID 是 Sony Mobile Communication AB 的商標或註冊商標。

音樂辨識技術及相關資料由 Gracenote® 提供。Gracenote 是音樂辨識技術和相關內容傳遞技術的業界標準。請前往 www.gracenote.com 瞭解有關詳情。

Gracenote, Inc. 提供的 CD、DVD、Blu-ray Disc 以及與音樂相關的資料，版權屬於 © 2000 - 至今 Gracenote。Gracenote 軟體版權，© 2000 - 至今 Gracenote 版權所有。本產品和服務註冊有一項或多項專利，為 Gracenote 所有。有關適用的 Gracenote 專利，請見 Gracenote 網站上的無限期清單。

Gracenote、MusicID、VideoID、Video Explore、Gracenote 標誌和標誌字型以及 “Powered by Gracenote” 標誌是 Gracenote 在美國和 / 或其他國家的註冊商標或商標。

Wi-Fi、Wi-Fi Direct 和 Miracast 是 Wi-Fi Alliance 的標記或註冊標記。

“Blu-ray Disc”、“Blu-ray”及“Blu-ray Disc”標誌是Blu-ray Disc Association的商標。

“Sony Entertainment Network logo” 和 “Sony Entertainment Network” 是 Sony Corporation 的商標。

MHL、Mobile High-Definition Link 和 MHL 標誌是 MHL Licensing, LLC 的商標或註冊商標。

由 DTS Licensing Limited 授權製造。有關在美國和全球的專利以及商標信息，請參閱 www.dts.com/patents/legacy.aspx. (c) DTS Licensing Limited 和 DTS, Inc. 2012。

®2012 RealNetworks, Inc. 專利申請中。版權所有。RealNetworks 標誌是 RealNetworks, Inc 的商標。

Bluetooth® 字標和標誌乃 Bluetooth SIG, Inc 所有, Sony Corporation 在授權下使用這些標記。其他的商標和商品名稱屬於其各自的所有者。

HIGH-DEFINITION MULTIMEDIA INTERFACE

dlna®

CERTIFIED

gracenote.

OPERA™

software

MHL™

本電視設計在香港使用，只保證能在香港使用。

識別標籤的位置

機型和電源等級的標籤 （根據適用的安全規定）位於電視機背面。

CT

關於本說明書（操作手冊）

本手冊說明如何設定您的電視機。有關如何使用 BRAVIA 電視機的詳細資訊，請參閱 “電子說明書”。

操作手册

說明如何設置電視機，包括連接，初始設定及基本操作。

有關詳細資訊，按 i-MANUAL 按鈕。

電子說明書 (功能操作教學)

說明如何使用所有功能。參閱第 19 頁有關如何使用功能操作教學。

在本說明書內使用的影像和插圖可能與實際不同。

目錄

入門

檢查配件....6
將電池裝入遙控器中....6

1: 安装桌面底座 7
2: 調整電視機的視角 7
3: 連接 8
4: 防止電視機傾倒 10
5: 捆紮纜線 11
6: 連接電視機至網際網絡 ..... 11
7：執行初始設定 12

使用您的 BRAVIA 電視機

觀看電視 ▶……14

選擇各項功能和設定（主選單）……16

觀看網際網絡視訊....18

查尋使用說明

在電子說明書搜尋使用說明

(功能操作教學)▶……19

其他資訊

排解疑難....21

規格.... 22

安裝配件 （掛牆支架） 24

安全資訊....28

預先注意事項....29

檢查配件

遥控器 (1)

AAA 電池 (R03 型) (2)

桌面底座 (1)*

桌面底座的定位螺絲

(M5 × 16) (4)

桌面底座的装配螺絲

(M5 × 16) (3)

被動式 3D 眼鏡 (4)

(僅限 KDL-55/47/42W800A)

操作手冊 （本說明書）及其他文件

*請參閱隨附的桌面底座說明頁以組裝底座。

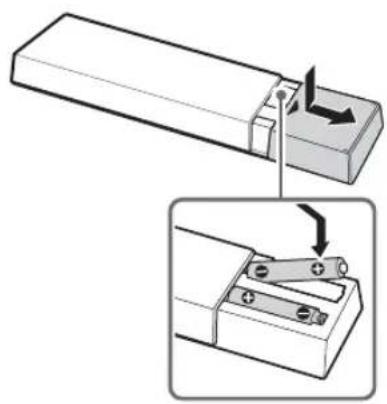

將電池裝入遙控器中

1 取出保護片。
2 按壓並滑動保護蓋打開。

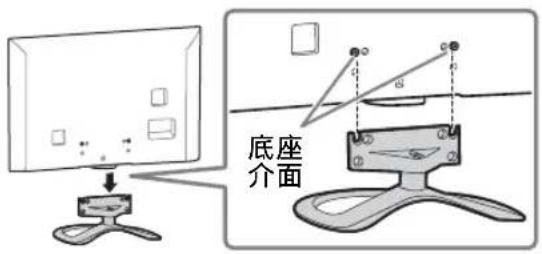

1: 安装桌面底座

請參閱隨附的桌面底座說明頁以正確安裝底座。

1 將電視機放在桌面底座上。

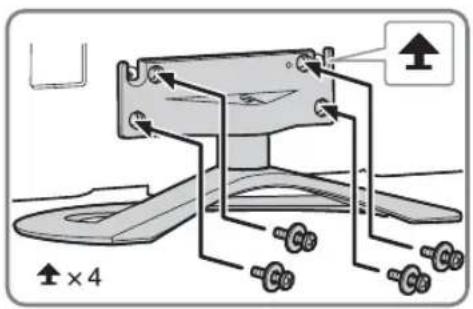

2 使用隨附螺絲將電視機固定到桌面底座上。箭頭標記 ↑表示用於固定桌面底座的螺絲孔的位置。

[Unreadable]
- 如果使用電動螺絲起子，請將扭矩設定為大約 1.5 N·m {15 kgf·cm}。

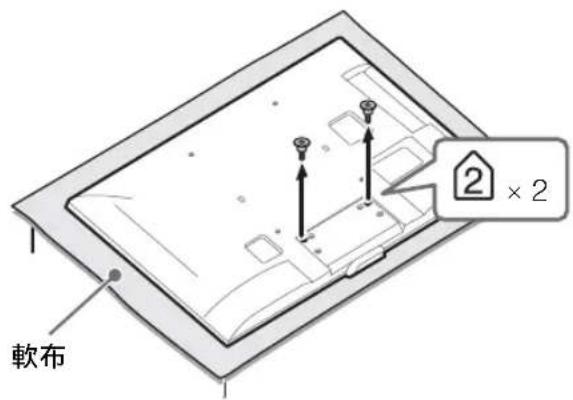

將桌面底座從電視機上拆下來

要從電視機拆下桌面底座，拆除在步驟 2 安裝的螺絲。

[NO TEXT]

• 除非在電視機上安裝對應的配件，否則不要將桌面底座拆掉。
• 從電視機拆除桌面底座時，將顯示螢幕朝下放置在大過電視機的平穩工作表面上。
• 為了避免損壞液晶顯示的表面，務必在工作表面上放軟布。

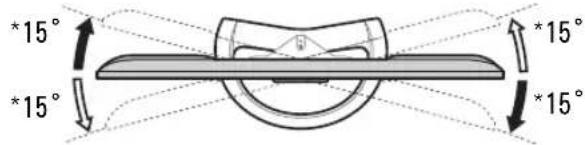

2: 調整電視機的視角

本電視機可在所示的角度內調節。

■角度調節 （旋轉）

- 調節角度時，用手扶著底座以避免底座滑脫或電視機傾倒。

• 使用厚度不超過 14 毫米的天線訊號線連接器。
• 使用 12 毫米（厚度）× 21 毫米（寬度）之內的 HDMI 連接訊號線連接器。
  • 有關連接的詳細資訊，請參閱功能操作教學。

連接天線 / 訊號線 / 錄影機

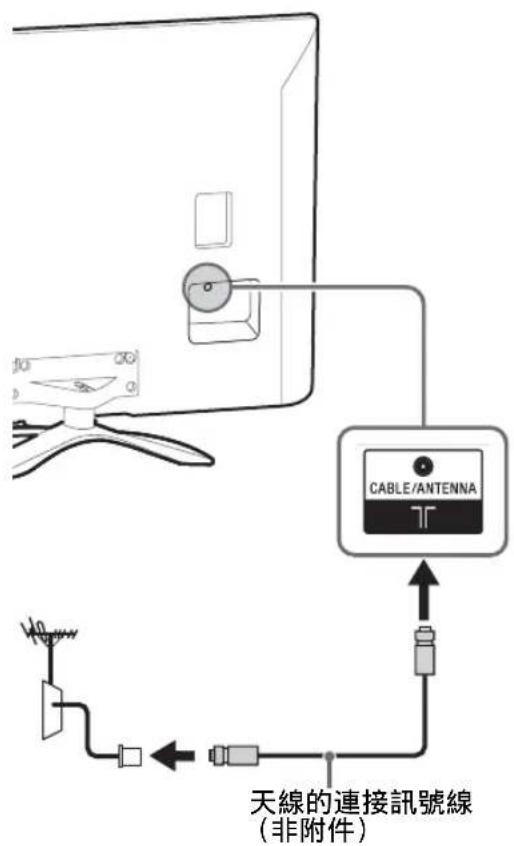

■要連接天線 / 訊號線

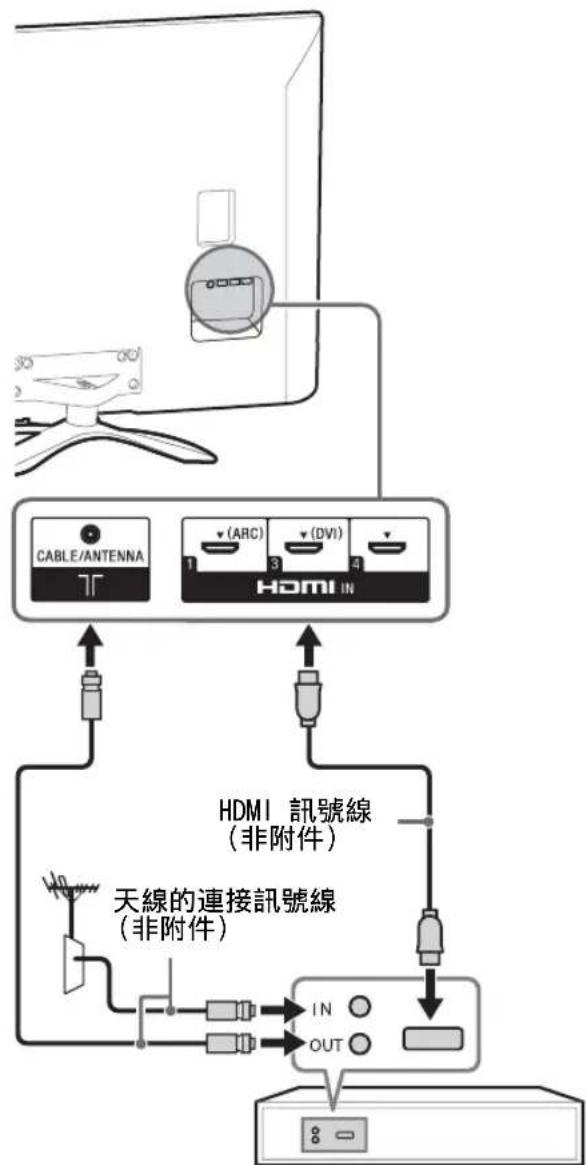

■以 HDMI 連接機上盒/錄音機（例如 DVD 燒錄機）

機上盒 / 錄音機（例如 DVD 燒錄機）

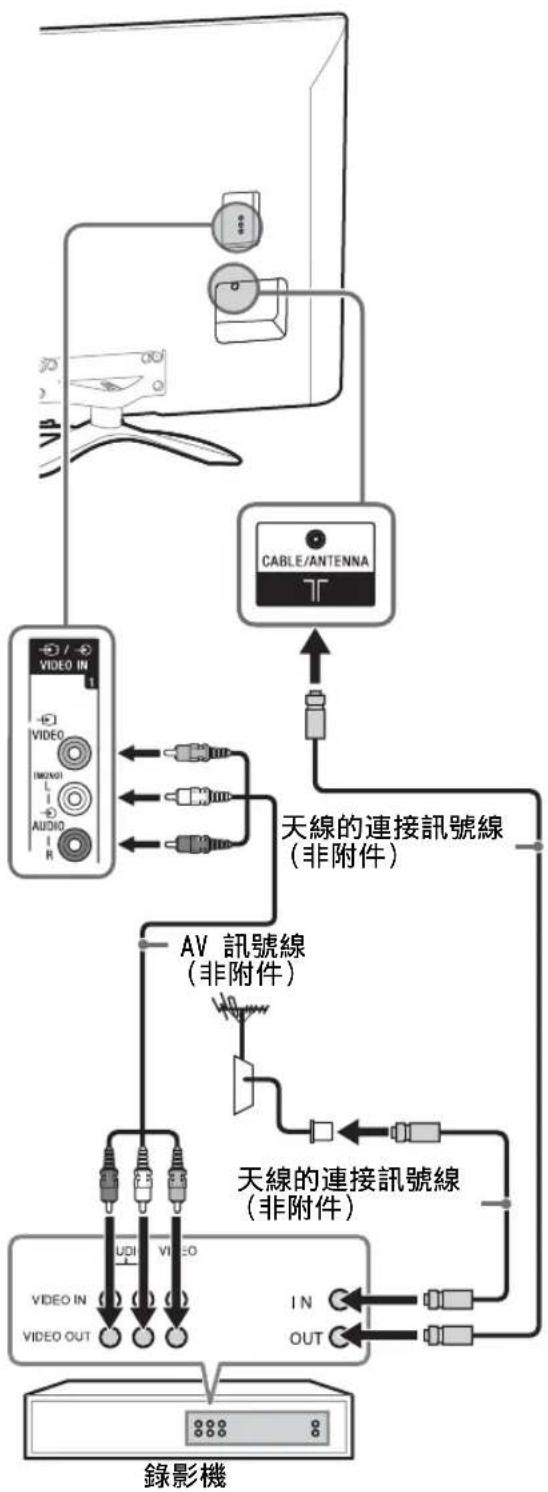

■連接天線 / 訊號線和錄影機


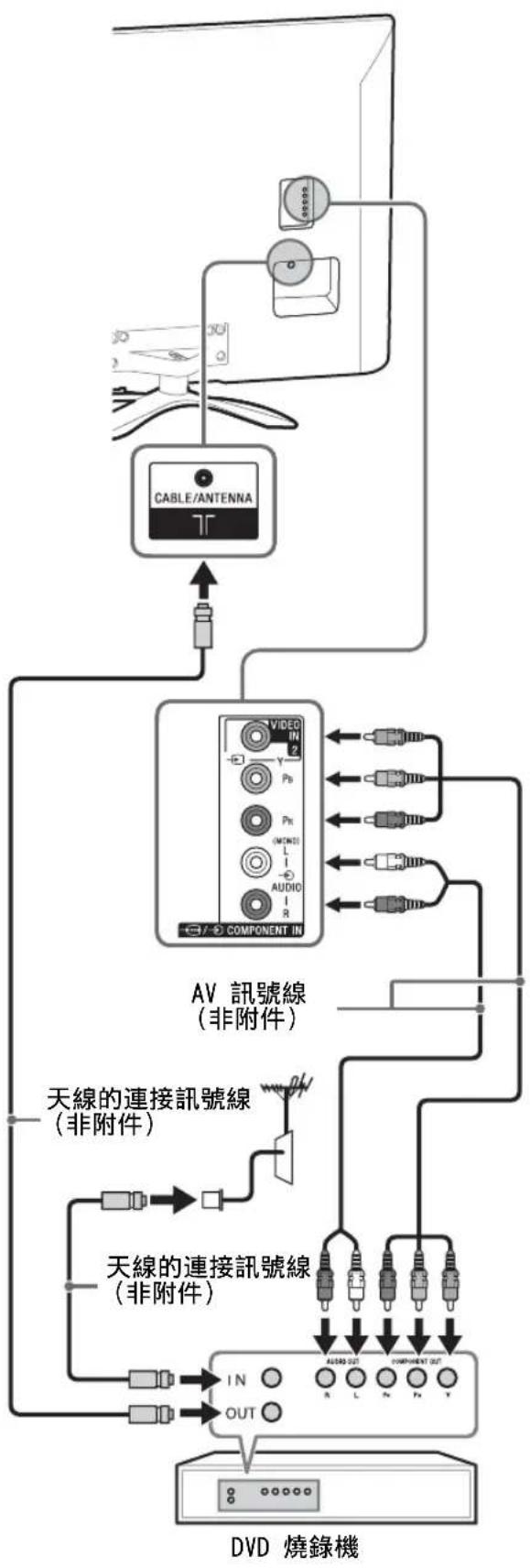

連接音訊 / 視訊設備


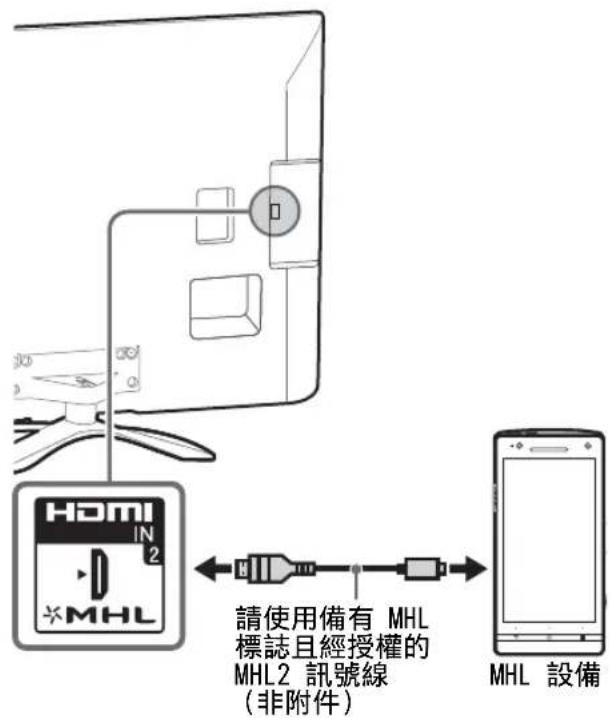

連接 MHL 設備

MHL（Mobile High-Definition Link）讓電視機和所連接的 MHL 相容設備通訊。電視機在從連接 MHL 相容設備播放照片 / 音樂 / 視訊的同時替該設備充電。您可以使用電視機遙控器控制連接的 MHL 相容設備。

[Non-Text]

• 當 MHL 相容設備連接至 HDMI IN 2/MHL 插孔時，如果“自動輸入變更（MHL）”設至“開”視機自動從其他輸入切換至 HDMI IN 2/MHL。“自動輸入變更（MHL）”的可用性取決於 MHL 相容設備是否能支援此功能。
• 視連接 MHL 相容設備的性能而定，您能繼續該設備的正常使用 （例如接聽電話）。
• 視連接 MHL 相容設備的功能而定，某些遙控器功能可能無效。詳情請參閱該設備的手冊。
• 如果 “在待機狀態下為MHL充電” 設至 “開”，您可在電視機處於待機模式時繼續替 MHL 相容設備充電。
• 本產品是 MHL 官方認證與其他 MHL 認證設備操作。如果您在使用 MHL 功能時遇到任何問題，請向設備的製造商尋求支援。

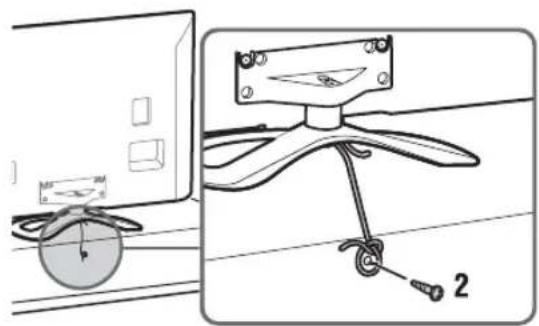

4: 防止電視機傾倒

• 安裝機器螺絲之前，將顯示幕朝下放置在比電視機大的平穩工作表面上。
• 務必放一塊軟布在工作表面上以避免損壞液晶顯示的表面。

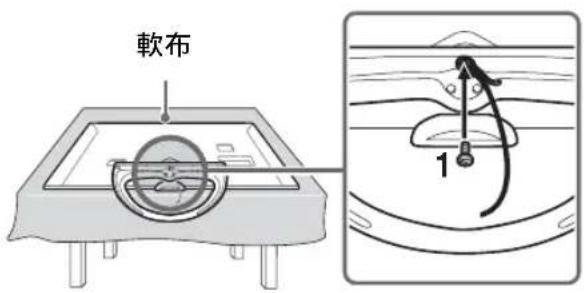

1 將一顆機器螺絲（M4，非附件）鎖入電視機的螺絲孔並用堅韌的繩索（非附件）綁緊。
電2 在文鎮底座安裝一顆螺絲（非附件）。然後，將堅韌的繩索綁至木螺絲。

M4 機器螺絲的長度視繩索的直徑而不同。請參閱以下的插圖。

5: 捆紮纜線

捆紮纜線之前，從 AC 蓋拆除纜線固定器。再使用纜線固定器捆紮其他纜線。

- 請勿將 AC 電源線和其他訊號線綁在一起。

*安裝於牆上時，把纜線固定器安裝在端子下。

當您連接本電視機至網際網絡，您可享受多項功能。請參閱 i-Manual 有關該功能的詳情。

- 您需與網際網絡服務供應商簽訂合同以連接網際網絡。

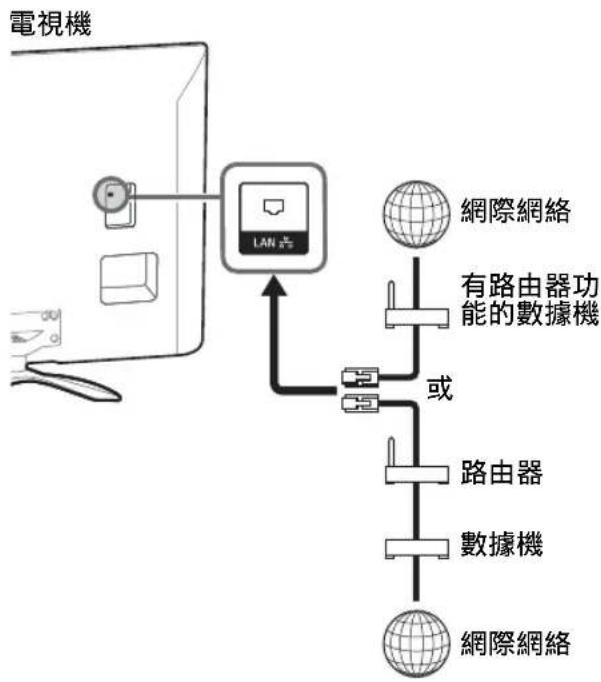

準備有線網絡

- 對於 LAN 連接，使用類別 7 訊號線（非附件）。

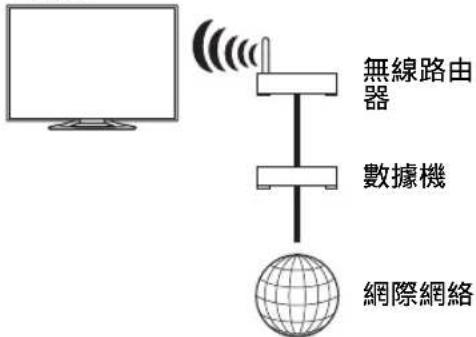

準備無線 LAN

內置無線 LAN 設備讓您存取網際網絡和您的家庭網絡。此功能讓您連接無線 LAN 並享受無線網絡環境的好處。設定電視機的無線 LAN 功能之前，務必先設定無線 LAN 路由器。

電視機

7: 執行初始設定

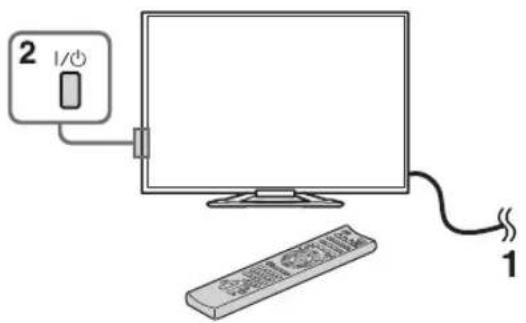

1 將電視機連接至 AC 電源插座。
2 按電視機上的 I/⏻。發光 LED 亮起白燈。 在您第一次打開電視機時，螢幕上便會出現語言選單。

4

- 當您首次打開電視機，電視機需要進行一些內部處理以優化後，您才可執行初始設定。那時將不會有圖像和聲音，而電視機前的發光 LED 閃白燈大約 40 秒。切勿在此過程進行時關閉電視機。某些電視機在出廠前已經完成此過程。

- LED 視電視機的狀態亮起不同的顏色。如果您不要發光 LED 亮起，您可在稍後將之關閉。按 HOME，然後選擇 “設定” → “系統設定” → “一般設定” → “照明 LED” → “關”。您也可以按 OPTIONS，然後選擇 “照明 LED” → “關”。

3 按 /// 選擇項目，然後按 ⊕。

請按照螢幕上的指示操作。

節目排序：變更類比頻道儲存於電視上的順序。

①按 ↑/↓ 選擇您要移到新位置的頻道，然後按
②按 ↑/↓ 選擇頻道的新位置，然後按

[NO TEXT]

- 您也可以手動調入頻道。

網路設定：設置網際網絡設定。如果您沒有接入網際網絡，或要在稍後設定，選擇“跳過”。在網路設定確認畫面選擇“繼續”或“啟動”（視型號而定）之後，選擇“自動”以自動連接網路。選擇“自訂”以手動連接。

[NO TEXT]

• 如果您使用 WEP 安全加密，選擇 “自訂” → “無線設定” → “掃描”。然後，選擇您要連接的網路名稱（SSID）。如果您找不到所要的網路名稱，選擇 “[手動輸入]”，然後按 ⊕ 以輸入網路名稱。
• 要稍後設定“網路設定”按 HOME，然後選擇“設定”→“網路”→“網路設定”。
• 使用選購 USB 無線網卡 5GHz 連接您的無線路由器（或接入點）。插入 USB 無線網卡設定 “Wi-Fi Direct” 設定為 “關”。按 HOME，然後選擇 “設定” → “網路” → “Wi-Fi Direct” → “關”。

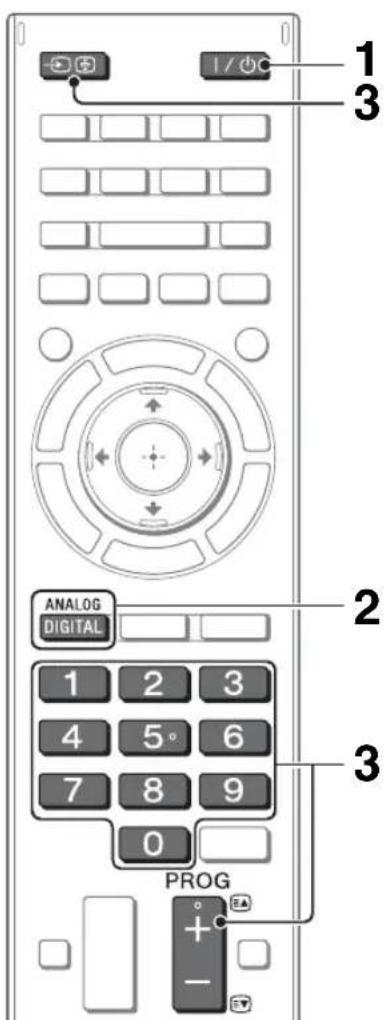

1 開啟電視。

按電視機或遙控器上的 I/⏻打開電視機。

2 選擇模式。

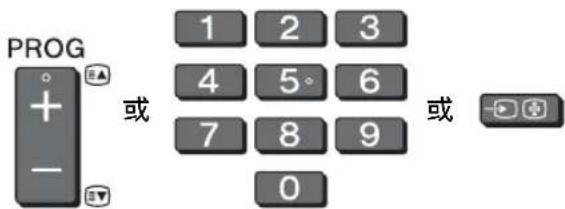

3 選擇電視頻道或選擇輸入。

■選擇數位頻道

使用 0-9。對於 10 及以上的頻道號碼，快速地按下一個數字。

• 請參閱下圖有關 CH +/-、△+/-、↑/↓/↔/→、→、⊕ 和 HOME 按鈕在電視機上的位置。

電視機背面

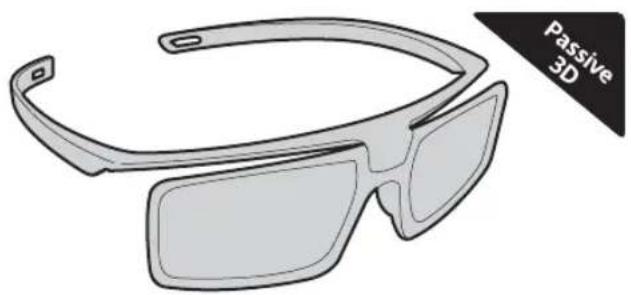

觀看 3D 內容（僅限 KDL-55/47/42W800A）

此功能讓您體驗強勁的 3D 娛樂，如立體的 3D 電玩和 3D Blu-ray Disc。請參閱功能操作教學有關如何設置 3D 設定或觀看 3D 內容。

1 字幕設定
您可在觀看數位廣播時開啟 / 關閉字幕。
2 AUDIO
觀看多聲道廣播時，您可選擇副伴音或次要語言。
3 彩色按鈕
當彩色按鈕有效時，操作指南出現於螢幕上。
4 GUIDE
顯示節目表。
5 ①/？資訊 / 文字
顯示頻道號碼、節目詳情及時鐘。

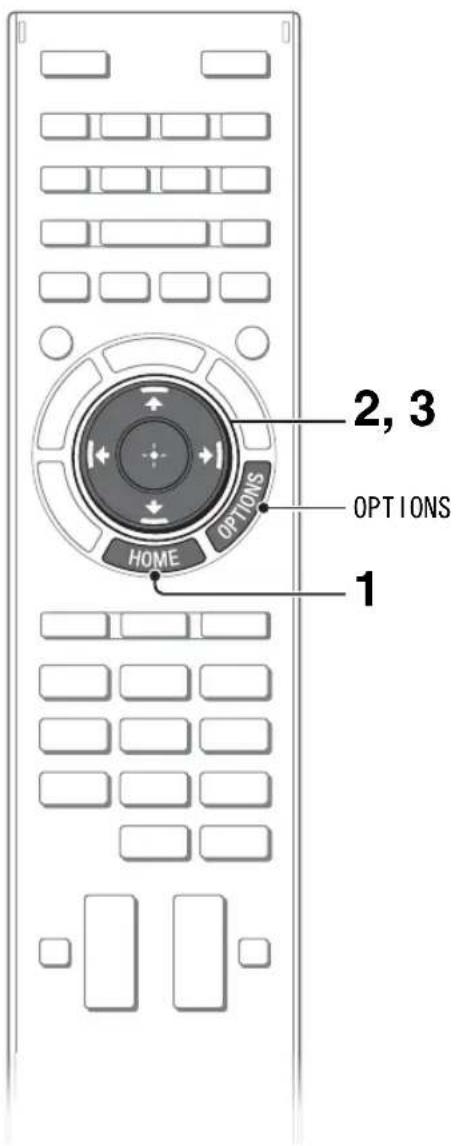

選擇各項功能和設定（主選單）

您可從主選單選擇您的電視機的功能。

這是如何選擇項目和更改電視機設定的例子。

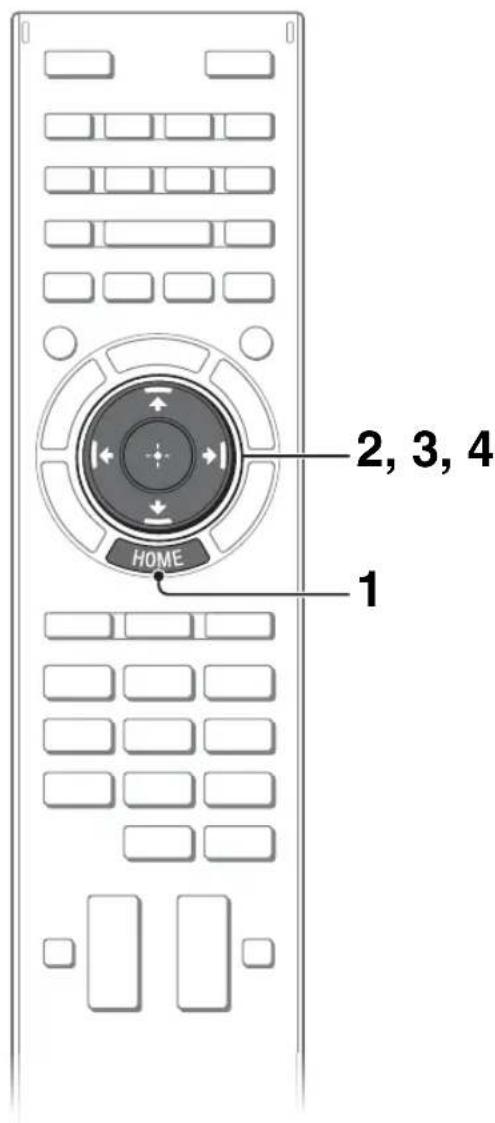

1 按 HOME。

2 按 ↑/↓ 選擇 “設定” 類別。

“設定”的內容橫向顯示。

參閱第 17 頁（類別列表）有關所有類別。

3 按 ←/→ 以選擇所要的設定項目，然後按 ⊕。

4 更改設定。

■退出主選單

按 HOME。

■使用 OPTIONS 按鈕選擇。

按 OPTIONS。

顯示便捷功能和快顯選單列表。選單項目會因當前輸入和 / 或內容而不同。

類別

可用的類別視您的電視機型號，區域和國家而定。

精選	提供可用的應用程序和內容的資訊。如果沒有網路連接,或“精選節目顯示”設定設至“關”,“精選”類別不顯示。
記錄	顯示最近查看的項目。
電視	讓您選擇電視頻道列表或節目指南。可用的節目指南視您的電視機型號或區域而定。顯示注册在“電視”類別中的我的最愛的頻道列表。
應用程式	發動需要網路連接的應用程式,包括不需要網路連接的媒體播放機。顯示注册在“應用程式”類別中的我的最愛的應用程式列表。
已連線的裝置	啟動連接至電視機的設備。
設定	提供不同電視機的設定(例如圖像設定、聲音設定、按鍵音設定)。

觀看網際網絡視訊

此功能作為網際網絡內容的網關，直接遞送各種點播娛樂至您的電視機。您可享受視訊內容，包括電影和卡通片。

您需要寬頻網際網絡連接。關於詳細資訊，請參閱第 11 頁（6：連接電視機至網際網絡）。

1 按 HOME。

2 按 ↑/↓ 以選擇 “應用程式” 類別。
3 按 / “所有應用程式”，然後按 ④ 。
4 按 ↑/↓/↔/→ 以選擇想要的服務，然後按 ⊕。

• 如果您在使用此功能時遇到困難，請檢查網際網絡連接設定是否正確。
• 網際網絡內容的界面視網際網絡內容供應商而定。
• 視訊內容的封鎖服務基於電視機的“親子鎖碼”設定。有些服務供應商不支援此功能。
• 若要更新網路影片內容服務，按 HOME，然後選擇 “設定” → “網路” → “更新網際網路內容”。

在電子說明書搜尋使用說明

(功能操作教學)

BRAVIA 電視機內建操作手冊，可以顯示在螢幕上。

若要瞭解更多電視機的功能，您僅需觸摸按鈕進入功能操作教學。

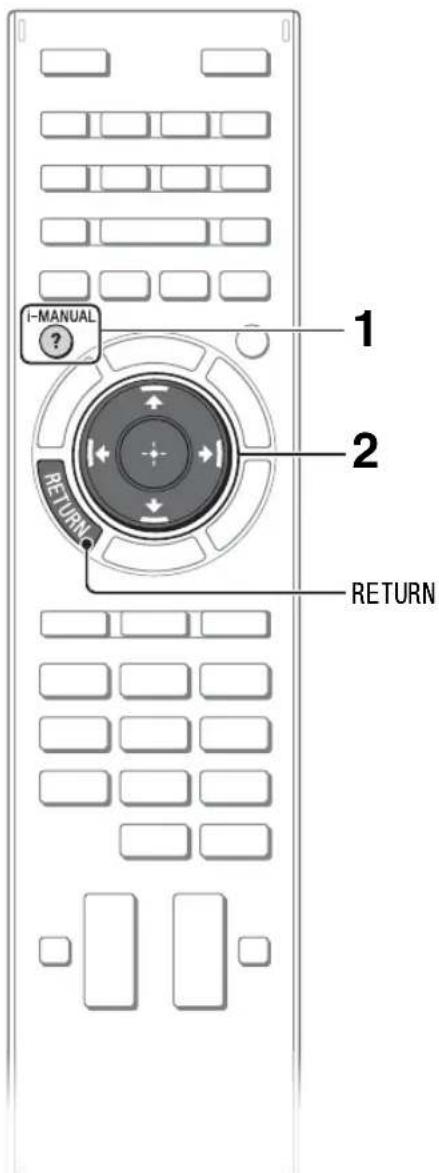

1 按 i-MANUAL。

i-MANUAL

?

2 選擇項目。

①按 ←/→ 選擇項目。

② 按 ↑/↓/←/→ 選擇項目，然後按 ⊕。

*如果箭頭標記出現，重複按 ↓ 以顯示更多項目。

所選項目的頁面出現。

- 您可使用 翻頁。

按 RETURN 返回上一頁。

儲存經常查看的頁面 (書籤)

您可儲存經常查看的頁面以隨時輕鬆存取。

■儲存頁面

在要標籤的頁面，按遙控器上的黃色按鈕。

功能操作教學顯示時，按遙控器上的綠色按鈕以顯示書簽列表。

按 ↑/↓ 選擇所要的項目，然後按

4

- 要返回上一頁，按 RETURN。

■移除書簽

當所標簽的頁面顯示時，按遙控器上的黃色按鈕。

操作電視機時再次顯示頁面

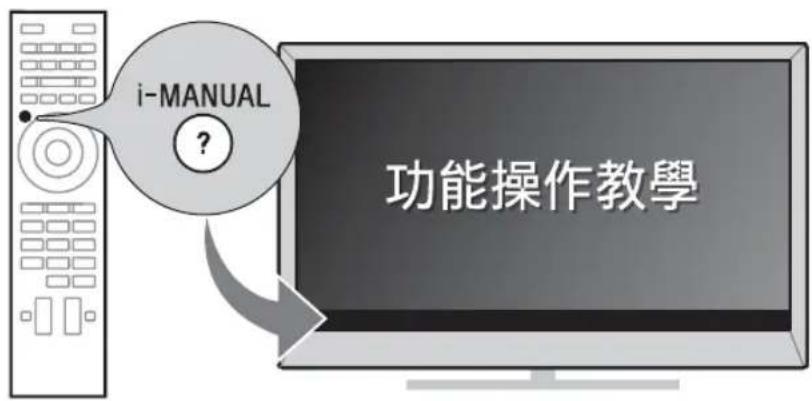

您可在功能操作教學螢幕和電視螢幕之間切換。此功能讓您在使用 BRAVIA 電視機的同時參閱在功能操作教學內的使用說明。按 i-MANUAL 以在先前顯示的功能操作教學螢幕和電視螢幕之間切換。

- 若要跳至功能操作教學的首頁，按遙控器上的紅色按鈕。您也可以按 HOME，然後選擇“設定”→“功能操作教學”以跳至功能操作教學的首頁。

- 一旦您關閉電視機或電視機進入待機模式，當您選擇“功能操作教學”時，功能操作教學會從首頁顯示。

排解疑難

當發光 LED 閃紅燈時，計算閃爍次數 （間隔時間為三秒）。

按電視機上的 I/① 將其關閉，拔掉 AC 電源線，然後將指示燈閃爍的情形 （閃爍的次數）告訴您的經銷商或 Sony 服務中心。

當發光 LED 沒有閃爍，檢查以下列表中的項目。

也請參閱功能操作教學中的 “ 故障排除 ”。如果問題仍然存在，請將您的電視機交給合格的維修人員修理。

情況 說明 / 解決方法

沒有畫面 （螢幕是黑的）也·檢查天線 / 訊號線連接。

沒有聲音。·將電視機連接至 AC 電源，然後按電視機或遙控器上的 I/⏻。

無法調諧某些節目。· 檢查天線。

遙控器無效。· 更換電池。

- 電視機可能處於 SYNC 模式。

按 SYNC MENU，選擇 “電視控制” 然後選擇 “主選單” 或 “選項” 即可控制電視機。

忘記“親子鎖碼”密碼。·PIN碼輸入9999。（PIN碼9999總是可以接受。）

電視機周圍溫度升高。·當長時間使用電視機時，電視機周圍溫度會升高。

用手觸摸這些地方時可能會覺得很燙。

停頓音訊或視訊、空白螢幕・拔下 AC 電源線兩分鐘之後再次連接以進行簡單的電視機重設。

或電視機對電視或遙控器按

鈕沒有反應。

系統
面板系統	LCD(液晶顯示)面板
電視系統	類比:B/G、I、D/K、M、L數位:DTMB
彩色/視訊系統	類比:PAL、SECAM、NTSC3.58、NTSC4.43數位:參閱功能操作教學
頻道涵蓋範圍	類比:B/G:VHF:E2-E12/UHF:E21-E69/CATV:S01-S03,S1-S41I:UHF:B21-B69/CATV:S01-S03,S1-S41D/K:VHF:C1-C12,R1-R12/UHF:C13-C57,R21-R60/CATV:S01-S03,S1-S41M:VHF:A2-A13/UHF:A14-A79L:VHF:F2-F10/UHF:F21-F69/CATV:B-Q數位:UHF
聲音輸出	10瓦+10瓦
輸入/輸出插孔
天線/訊號線	VHF/UHF的75歐姆外接端子
-/VIDEO IN 1	視訊/音訊輸入(Phono插孔)
COMPONENT IN	YPBPR(Component Video):1080p(50,60Hz),1080i(50,60Hz),720p(50,60Hz),576p,576i,480p,480i音訊輸入(Phono插孔)視訊輸入(common phono pin with Y input)
VIDEO IN 2
HDMI IN1,2,3,4(KDL-55/47/42W800A)	視訊(2D):1080p(30,50,60Hz),1080/24p,1080i(50,60Hz),720p(30,50,60Hz),720/24p,576p,576i,480p,480i,PC格式視訊(3D):幀封裝1080p(30Hz),1080/24p,1080i(50,60Hz),720p(30,50,60Hz),720/24p並排1080p(50,60Hz),1080/24p,1080i(50,60Hz),720p(50,60Hz)上下格式1080p(30,50,60Hz),1080/24p,1080i(50,60Hz),720p(50,60Hz)ARC(Audio Return Channel)(僅限HDMI IN 1)類比音訊輸入(立體聲迷你插孔)
HDMI 3 AUDIO IN
HDMI IN1,2,3,4(KDL-50/46W700A)	視訊:1080p(30,50,60Hz),1080/24p,1080i(50,60Hz),720p(30,50,60Hz),720/24p,576p,576i,480p,480i,PC格式音訊:兩聲道線性PCM32、44.1和48kHz,16、20和24位元,Dolby DigitalARC(Audio Return Channel)(僅限HDMI IN 1)類比音訊輸入(立體聲迷你插孔)
HDMI 3 AUDIO IN
MHL(common with HDMI IN 2)(KDL-55/47/42W800A)	視訊(2D):1080p(30Hz),1080/24p,1080i(50,60Hz),720p(30,50,60Hz),720/24p,576p,576i,480p,480i視訊(3D):並排1080/24p,1080i(50,60Hz),720p(50,60Hz)上下格式1080p(30Hz),1080/24p,1080i(50,60Hz),720p(50,60Hz)音訊:兩聲道線性PCM:32,44.1和48kHz,16,20和24位元,Dolby Digital
MHL(common with HDMI IN 2)(KDL-50/46W700A)	視訊(2D):1080p(30Hz),1080/24p,1080i(50,60Hz),720p(30,50,60Hz),720/24p,576p,576i,480p,480i音訊:兩聲道線性PCM:32,44.1和48kHz,16,20和24位元,Dolby Digital
DIGITAL AUDIO OUT(OPTICAL)	數位光纖插孔(兩聲道線性PCM,Dolby Digital)
AUDIO OUT/Ω	音訊輸出(立體聲迷你插孔)耳機插孔
ψ1,ψ2,ψ3(KDL-55/47/42W800A)	USB埠
ψ1,ψ2(KDL-50/46W700A)	USB埠
LAN	10BASE-T/100BASE-TX接頭(視網絡的作業環境而定,連線速度可能不同。不保證本電視的10BASE-T/100BASE-TX通訊率和通訊品質。)
其他
隨附的配件	請參閱“檢查配件”(第6頁)。
選用的配件	壁掛式支架:SU-WL400USB 無線網卡 :UWA-BR100一觸式遙控器 :RMF-ED003照相機和麥克風附件:CMU-BR200/CMU-BR100被動式 3D 眼鏡:TDG-500P (僅限 KDL-55/47/42W800A)SimulViewTM 被動式眼鏡:TDG-SV5P (僅限 KDL-55/47/42W800A)
作業溫度	0°C - 40°C
操作濕度	10% - 80% 相對濕度 (非冷凝)

型號名稱 KDL-55W800A 50W700A 47W800A
電源和其他規格
電源需求	220 V - 240 V AC, 50 Hz
螢幕尺寸(對角測量)	大約 138.8 厘米 /55 英寸 大約	125.7 厘米 / 50 英寸 大約 119	.3 厘米 /47 英寸
顯示解析度	1920 點 × 1080 條線 (垂直)
耗電量	標示於電視機背面上
尺寸(大約)(寬 × 高 × 深)
包含桌面底座(毫米)	1253 × 768 × 298 1137	× 701 × 298 1083 × 672 ×	298
不含桌面底座(毫米)	1253 × 735 × 64 1137	× 669 × 64 1083 × 639 × 64
質量(大約)
包含桌面底座(千克)	20.7 17.9 16.7
不含桌面底座(千克)	18.4 15.8 14.6

型號名稱 KDL- 46W700A 42W800A
電源和其他規格
電源需求	220 V - 240 V AC, 50 Hz
螢幕尺寸 (對角測量)	大約 116.8 厘米 / 46 英寸 大約 106.7 厘米 /42 英寸
顯示解析度	1920 點 × 1080 條線 (垂直)
耗電量	標示於電視機背面上
尺寸 (大約) (寬 × 高 × 深)
包含桌面底座 (毫米)	1059 × 659 × 298 971 × 609 × 298
不含桌面底座 (毫米)	1059 × 626 × 64 971 × 577 × 63
質量 (大約)
包含桌面底座 (千克)	16.3	14.4
不含桌面底座 (千克)	14.2	12.3

選購配件的供應視國家 / 區域 / 電視機型號 / 存貨而定。

設計與規格可能變更而不事先通知。

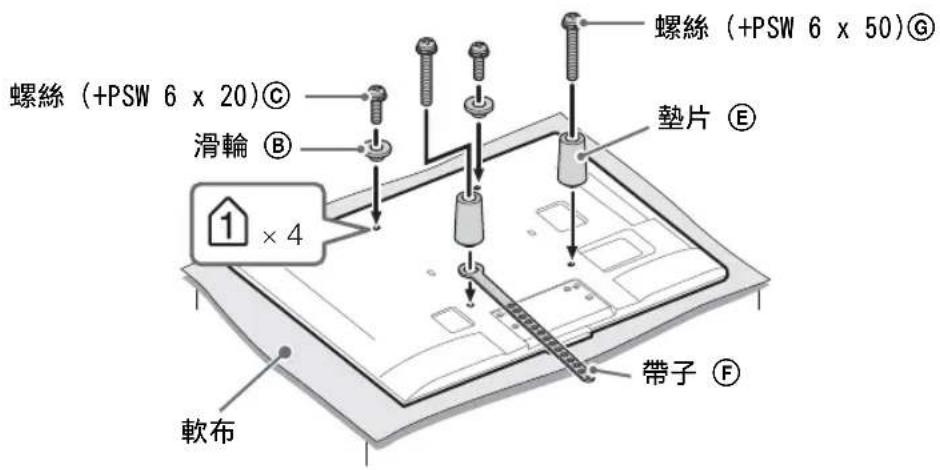

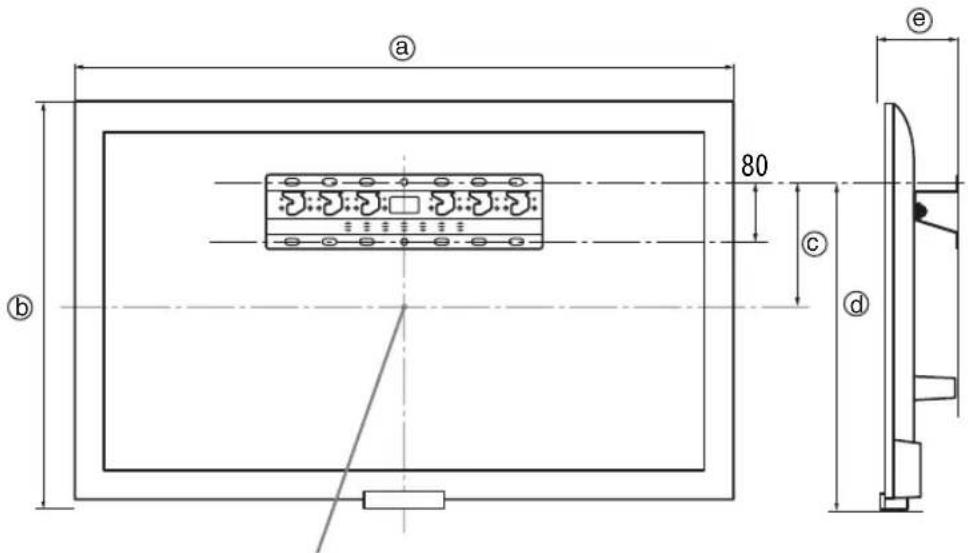

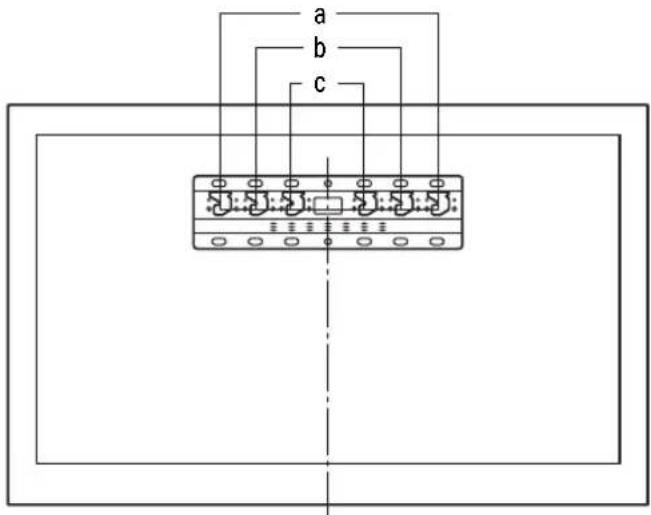

安裝配件 （掛牆支架）

致客户：

基於保護產品和安全考量，Sony 強烈建議務必委由 Sony 經銷商或經授權的承包商進行電視機的安裝。請勿試圖自行安裝。

致 Sony 經銷商和承包商：

請在安裝、定期維修和檢查本產品時特別注意安全。

您的電視機可使用 SU-WL400 （第 25 頁）壁掛式支架 （另售）安裝。

- 請參閱壁掛式支架隨附的說明書，以正確進行安裝。

安裝本產品，尤其是在確定牆壁強度是否能夠支撐電視機重量方面，需要足夠的專業知識。將本產品安裝於牆上的工作務必要委託 Sony 經銷商或經過授權的承包商進行，而且安裝時要特別注意安全。Sony 對於任何因為錯誤操作或不當安裝所造成的損壞或傷害恕不負責。

預先注意事項

將桌面底座從電視機上拆下來。詳情請參閱 “將桌面底座從電視機上拆下來”（第7頁）。

SU-WL400

將電視機安裝在牆壁上時，從電視機背面取下螺絲。請務必將取下的螺絲放置在安全的地方，讓螺絲遠離兒童。

[NO TEXT]

• 從電視機拆除桌面底座時，將顯示幕面朝下放在平穩及大過電視機的工作表面。
• 為避免損壞液晶顯示幕的表面，務必在工作表面放軟布。

CT

[NO TEXT]

• 電視機螢幕面朝下時，安裝 SU-WL400 配件。有關更多詳情⑧、⑨、⑩、⑪和⑮，請參閱隨壁掛式支架提供的使用指南。
• 將滑輪和螺絲（+PSW6 x 20）安裝至電視機的上後部。
• 使用螺絲（+PSW6 x 50）將帶子和墊片安裝至電視機的下後部。
• 如果使用電動螺絲起子，請將扭矩設定為大約 1.5 N·m {15 kgf·cm}。
• 螺絲（+PSW 4 x20）⑭，套管（M4）⑧和螺絲（+PSW 4 x 50）⑪視型號而可能沒被使用。確保將沒有使用的零件存放在安全的地方以供日後使用。保留本手冊以便將來參考。

掛鉤位置圖 / 表

型號名稱KDL-	掛鉤位置
	SU-WL400
55W800A	a
50W700A
47W800A
46W700A
42W800A

SU-WL400

掛鉤位置

將電視機安裝在底座支架上時。

電視機安裝尺寸表

SU-WL400

螢幕中心點

單位：毫米

型號名稱KDL-	顯示幕尺寸 螢幕中心		尺寸 安裝的長度
	a	b	c	d	e
SU-WL400
55W800A	1253 735	50 526 116
50W700A	1137 669	82 526 116
47W800A	1083 639	98 526 116
46W700A	1059 626	204 526 116
42W800A	971 577	230 526 116

製表內的數字視安裝而可能略有不同。

當您的電視機安裝在墻上時，電視機的上部稍微向前傾。

警告

安裝電視機的牆壁必須能支撐至少電視機四倍的重量。有關本電視機的重量，請參閱第 22-23 頁（規格）。

請參閱符合您的電視機型號的壁掛式支架所附帶的指示將電視機安裝在墻上。

安全資訊

警告

不可將電池曝露於如陽光、火或類似的過熱源。

安裝 / 設定

為了避免火災、觸電或損壞及 / 或受傷等危險，請遵照下列指示來安裝和使用電視機。

安装

- 應將電視機安裝在易於插拔的 AC 電源插座附近。

- 將電視機擺在平穩的水平表面上，以防止傾倒而造成人員的傷害或者損及電視機。

- 僅可由合格的維修人員執行掛壁安裝。

- 為了安全起見，強烈建議您使用 Sony 配件，包括：

壁掛式支架：SU-WL400

- 將掛鉤安裝於電視機上時，務必要使用隨附於壁掛式支架的螺絲。隨附螺絲如插圖所示設計從掛鉤安裝表面量起。螺絲的直徑和長度會因為壁掛式支架的型號而有所不同。使用隨附螺絲以外的螺絲可能會造成電視機內部損壞或者掉落等等。

8 毫米 - 12 毫米

搬動

- 搬動電視機之前，請斷開所有訊號線的連接。

- 大尺寸電視機需要兩到三人搬動。

- 用手搬動電視機時，請如下圖所示抓握。請勿對液晶面板以及螢幕周圍的框邊施加壓力。

- 搬動電視機時，請勿使其受到搖晃或過度震動。

- 搬動電視機以進行維修或移動時，請使用原有的紙箱和包裝材料進行包裝。

通風

- 切勿遮擋通風孔或將任何物體插入機殼內。

- 如下圖所示，在電視機周圍保留通風空間。

• 強烈建議您使用 Sony 壁掛式支架以確保足夠的空氣流通。

安裝在牆壁上

在電視機周圍至少留出所示的空間。

安装在底座上

在電視機周圍至少留出所示的空間。

- 為了確保正確通風及防止髒物或灰塵堆積：

- 請勿將電視機平放、上面朝下安裝、向後安裝或側面安裝。

- 請勿將電視機放置於架子、地毯、床或壁櫥中。

- 請勿用布 （如窗簾）或物件 （如報紙等）覆蓋電視機。

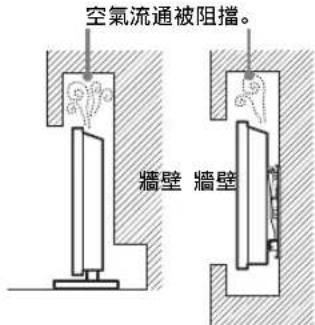

- 請勿如下圖所示安裝電視機。

AC 電源線

為了避免火災、觸電或損壞及 / 或受傷等危險，請遵照下列指示來處理 AC 電源線和插座：

- 請僅使用 Sony 隨附的 AC 電源線，不要使用其它品牌的電源線。

- 將插頭完全插入 AC 電源插座。

- 僅可在 220-240 V AC 電源上使用電視機。

- 連接訊號線時，為了安全起見請務必拔下 AC 電源線，以免被訊號線絆到腳。

- 在進行作業或移動電視機之前，請從 AC 電源插座上斷開 AC 電源線的連接。

- 保持 AC 電源線遠離熱源。

- 拔下 AC 電源插頭，定期進行清潔。 如果插頭上有積灰並帶有濕氣，則其絕緣品質可能已經劣化，並可能會造成火災。

註

• 請勿在任何其它設備上使用所隨附的 AC 電源線。
• 請勿過度擰捏、彎曲或扭轉 AC 電源線。否則線芯可能會曝露在外或折斷。
• 請勿改裝 AC 電源線。
• 請勿將任何重物放在 AC 電源線上。
• 斷開 AC 電源線連接時，請勿拉扯 AC 電源線。
• 請勿在相同的 AC 電源插座上連接太多設備。
• 請勿使用不適當的 AC 電源插座。

使用限制

請勿在下列地點、環境或情況條件下安裝 / 使用電視機，否則電視機可能會發生故障並造成火災、觸電、損壞及 / 或受傷等危險。

地點：

• 室外（在直射的陽光中），海邊，船上或其他船艦上，車內，醫療機構中，不穩定的場所，靠近水、雨、濕氣或煙霧的地方。
• 如果放置電視機在公共浴室或溫泉的更衣室內，電視機可能會被空降硫磺等損壞。

• 若要獲得最佳的畫面品質，請勿將螢幕放在直射光源或陽光下。
• 避免將電視機從寒冷的區域移至溫熱的區域。突然的室溫變化可能導致濕氣凝結。這可能造成電視機顯示劣質圖像及/或暗淡的顏色。如果發生這種情形，讓濕氣完全蒸發之後才開啟電視機。
• 絕對不能將水或清潔劑直接噴灑在電視上。液體可能滴落在螢幕的底部或外部零件上並滲入電視，而毀壞電視。

環境：

• 炎熱、潮濕或太多灰塵的地方；昆蟲可能進入的地方；可能受到機械式震動的地方；靠近易燃物體（噺燭等）的地方。不應該讓液體滴濕或噴濕電視機，而且裝滿液體的物體（例如花瓶）不應該擺在電視機上。
• 不要放置電視機在潮濕或多塵的空間，或有油煙或蒸氣的場所（靠近灶台或加濕器）。這可能導致火災、觸電或本機彎曲。

- 請勿將電視機安裝在會遭受極端溫度的位置，如陽光直射、靠近散熱器或加熱裝置通風孔的地方。電視機在這種環境下可能會過熱而導致外殼變形及 / 或電視機故障。

情况條件：

• 手濕，機殼拆除或採用非製造商所建議的配件時切勿使用本電視機。出現雷電時請將電視機電源線從 AC 電源插座和天線拔下。
• 不要把電視機安裝在延伸出開放的空間。這可能導致人或物體碰撞電視機而受傷或損壞。

打破電視機螢幕：

• 請勿將任何物品丟向電視機。否則螢幕可能會因為受到撞擊而破裂並造成嚴重傷害。
• 如果電視機的表層破裂，在拔下 AC 電源線以前請勿觸摸它。否則可能導致觸電。

不使用時

• 如果您不使用電視機數天，為了環保和安全原因，應將電視機電源線從 AC 電源插座上拔下。
• 關閉電視機電源時，電視機並未與 AC 電源斷開連接，請將插頭從 AC 電源插座上拔下以完全斷開電視機的電源連接。
• 但是，某些電視機可能具有需要將電視機保持在待命模式下才能正常工作的特點。

對於兒童

• 請勿讓兒童爬上電視機。
• 將體積小的配件放在兒童拿不到的地方，以便不會被兒童誤吞。

如果出現下列問題 …

如果出現以下任何問題，請立刻關閉電視機並拔下 AC 電源線。

請諮詢您的經銷商或 Sony 服務中心以交由合格的服務人員進行檢查。

當：

• AC 電源線損壞。
• AC 電源插座不適當。
• 電視機由於跌落、敲擊或撞擊而損壞。
• 任何液體或固體物件通過開口處掉入機殼內。

關於液晶螢幕溫度

長時間使用液晶螢幕時，面板周圍溫度會升高。 用手觸摸這些地方時可能會覺得很燙。

預先注意事項

觀賞電視

• 在觀看 3D 視訊影像或打立體的 3D 電玩期間，有些人可能會感到不適（如眼睛疲勞、疲累或噁心）。Sony 建議所有觀賞者在觀看 3D 視訊影像或打立體的 3D 電玩期間要定期休息。休息的長度和頻率因人而異。由您自行決定。若您感到任何不適，請停止觀看 3D 視訊影像或打立體的 3D 電玩，直到不適感消失；若有必要，請就醫。關於最新資訊，也請您參閱（i）用於電視機的其他設備或媒體的使用說明書，以及（ii）我們的網站（http://www.sony-asia.com/support）。兒童（尤其是低於六歲的兒童）的視力還在發育。讓兒童觀看 3D 視訊影像或打立體的 3D 電玩前，請諮詢醫師（如小兒科醫師或眼科醫師）。成人應監督兒童，確保他們遵守上列建議事項。
• 不要在靠近火源或高溫地方如直射陽光或太陽曬熱的汽車內使用、貯存或留下3D眼鏡或電池。
• 使用模擬 3D 功能時，請注意本電視轉換後顯示的影像與原始影像不同。
• 請在適當光線條件下觀賞電視，因為在光線不足條件下或長時間觀賞電視會損傷您的眼睛。
• 使用耳機時，請調整音量以免音量過高損傷聽力。

LCD 螢幕

• 雖然 LCD 螢幕採用最精密技術製造且 99.99% 以上的畫素有效，但還是可能會出現黑點或 LCD 螢幕上可能會經常出現亮點（紅、藍或綠色）。這是 LCD 螢幕的結構特性，並不是故障。
• 請勿按壓或刮傷前濾光面板或在電視機頂部放置物件。畫面可能會不均，或者 LCD 螢幕可能會損壞。
• 如果在寒冷地點使用本電視機，畫面上可能會出現模糊或變暗。這並不是故障。溫度上升後這些現象就會消失。
• 畫面靜止不動將會產生重影。片刻後該現象將消失。
• 電視機使用過程中，螢幕和機殼會變熱。這不是故障。
• LCD螢幕包含少量液晶。請按照您當地的法規進行廢棄物處理。

使用和清潔電視機的螢幕表層 / 機殼

清潔前，務必將電視機的 AC 電源線從 AC 電源插座上斷開連接。

為了避免物質或螢幕塗層剝離，請遵照下列預先注意事項。

• 若要擦去螢幕表層 / 機殼上的灰塵，請用軟布輕輕擦拭。如果灰塵較難除去，請用稍稍蘸有稀釋中性清潔溶劑的軟布進行擦拭。
• 絕對不能將水或清潔劑直接噴灑在電視上。液體可能滴落在螢幕的底部或外部零件上並滲入電視內，而毀壞電視。

• 切勿使用任何類型的磨砂墊、鹼性 / 酸性清潔劑、擦洗粉或揮發溶劑，如酒精、汽油、稀釋劑或殺蟲劑。使用上述材料或與橡膠或乙烯材料長時間接觸可能會造成螢幕表層和機殼材料的損壞。
• 建議您定期使用真空吸塵清理通風口以確保通風順暢。
• 當調整電視機的角度時，請慢慢地調動以防電視機從其桌面型底座移動或滑落。

選購設備

將產生電磁輻射的選購元件或任何其他設備遠離電視機。否則可能會造成畫面失真及 / 或噪聲。

本機的無線功能

• 請勿在醫療設備（心臟起搏器等等）附近操作本機，這將導致該醫療設備故障。
• 雖然本機發送 / 接收加擾信號，請小心未經授權的截取。我們不對此造成的任何問題負責。

(注意有關處理遠程控制) 註

• 安裝電池時請注意正確的極性位置。
• 請勿同時使用不同類型的電池或混合使用新舊電池。
• 請以符合環境保護規定的方式來丟棄電池。特定地區可能有制訂廢棄電池的相關規定。請向您當地的主管機關查詢。
• 請小心拿取遙控器。請勿讓遙控器掉落或踩在遙控器上，或是讓任何液體濺到遙控器。
• 請勿將遙控器放置在接近熱源的地方，放置在受日光直射地方或潮濕的房間。

有關 “ 安裝壁掛式支架 ” 的指示包含在本電視機的使用說明書內。

Customer Support:

http://www.sony-asia.com/support

http://www.sony.net/
