| 产品类型 | 视频投影仪 |
| 型号 | 索尼 VPL-PHZ11 |
| 尺寸（宽 x 高 x 深） | 约 460 x 169 x 515 毫米（18 1/8 x 6 5/8 x 20 3/8 英寸） |
| 重量 | 约 13.2 千克（29.1 磅） |
| 电源 | 交流 100 V 至 240 V，50/60 Hz |
| 功耗 | 最大 440 W（标准模式） |
| 光源 | 激光二极管（4.5 W × 21 个），波长 450–460 nm，3R 类激光产品 |
| 显示技术 | 3LCD |
| 原生分辨率 | 1920 × 1200 像素（WUXGA） |
| 亮度 | 5000 流明（标准模式） |
| 镜头移位 | 垂直和水平（手动拨盘） |
| 梯形校正 | 垂直和水平数字梯形校正，四角梯形校正 |
| 输入端子 | RGB/YPBPR（Mini D-sub 15 针）、HDMI（×2）、HDBaseT（LAN）、视频（RCA）、音频（立体声迷你接口）、RS-232C、USB Type A 和 B |
| 网络功能 | LAN（有线）、通过可选 USB 模块的 WLAN、网页控制、电子邮件报告 |
| 内置扬声器 | 是（单声道） |
| 空气滤网 | 可清洁（支持自动清洁） |
| 安全注意事项 | 请勿直视镜头；激光辐射；仅使用认可的电源线；安装时确保通风良好 |
常见问题 - VPL-PHZ11 SONY
用户关于以下问题的提问 VPL-PHZ11 SONY
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 投影仪 免费PDF格式！查找您的手册 VPL-PHZ11 - SONY 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 VPL-PHZ11 品牌 SONY.
用户手册 VPL-PHZ11 SONY
警告使用者：此為甲類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動，在此種情況下，使用者會被要求採取某些適當的對策。
若要避免起火或電擊危險，請勿將本機器曝露在雨中或潮濕環境中。
為避免觸電，切勿擅自打開機殼檢修，必須找合格人員為您服務。
警告
此設備必須接地線。
注意事項
如果更換的電池不正確，會有爆炸的危險。
僅使用製造商建議的同一種或相當類型的電池進行更換。
當您棄置電池時，必須遵循當地或所在國家的法律規定。
安裝電池
隨附一顆用於 RM-PJ8 遙控器的鋰電池（CR2025）。為避免爆炸風險，請使用鋰電池（CR2025）。
警告
當安裝本裝置時，請在固定線路中配置一個可方便使用的斷電裝置，或將電源插頭連接至靠近裝置且可方便使用的電源插座。如果在裝置運作期間發生故障，請操作斷電裝置以便將電源關閉，或拔下電源插頭。
警告
-
使用符合各國適行安全法規的核准電源線（3 接腳）/ 設備接頭 / 具接地接頭的插頭。
-
使用符合正確電壓 （電壓、安培）的電源線 （3 接腳）/ 設備接頭 / 插頭。
如果您對使用上述電源線 / 設備接頭 / 插頭有任何問題，請洽詢合格的維修人員。
重要
標示牌位於底部。
與任何明亮的光源一樣，請勿直視光
束，RG2 IEC
62471-5:2015。
警告
使用時請勿直視鏡頭。
注意
若不遵從這裡指定的方式使用控制元件、進行調整或執行程序，可能會導致危險的輻射外洩。
注意
使用本產品中的光學儀器將增加對眼睛的傷害。
注意
- 在使用前請始終確認本機運行正常。無論保修期內外或基於任何理由，SONY 對任何損壞概不負責。由於本機故障造成的現有損失或預期利潤損失，不作 （包括但不限於）賠償或賠償。
- SONY 不對本機使用者或第三方提出的索賠要求負起任何責任。
- SONY 不對因環境因素而中止或停止本機相關服務，負起任何責任。

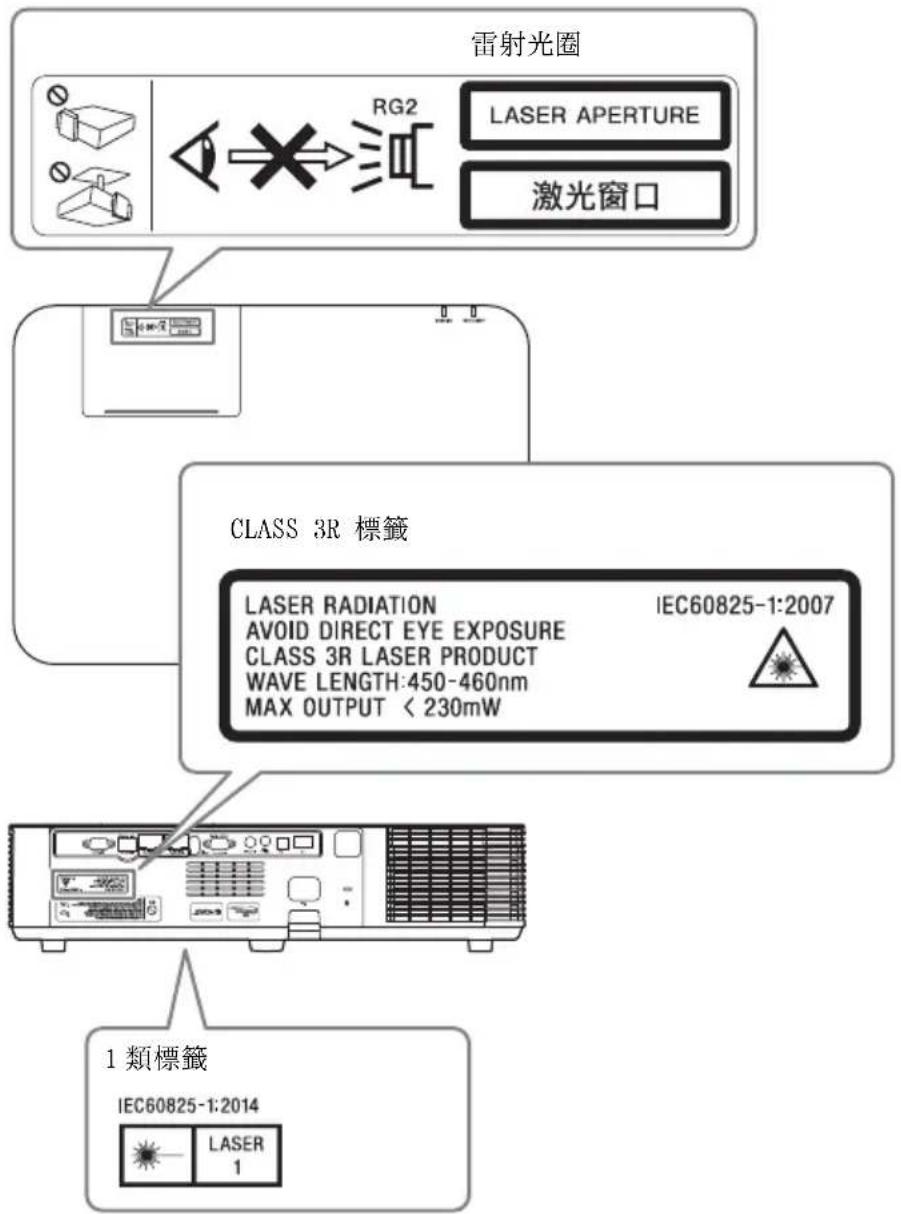

標籤的位置資訊
光源規格
4.5 W 雷射二極體
21 個 ^*1
20個 ^*2
波長：450 - 460 nm
*1: VPL-PHZ1
*2: VPL-PWZ11
來自本機鏡頭的光束發散角
型號 縮放最大： 縮放最小：
VPL-PHZ11/PWZ1 42° 30°
注意事項
關於安全
- 確定本機的操作電壓與您當地的供電電壓相同。如果需要電壓轉換，請洽詢合格的 Sony 人員。
- 若有任何液體或固體滲入或掉入機殼中，請拔下本機插頭，並請合格人員檢查，然後才可繼續使用。
- 如果打算幾天不使用本機，請將本機的插頭從牆上插座拔下。
- 只要本機的電源線仍連接在牆壁電源插座上，即使本機的電源已經關閉，但本機仍然未與交流電源斷開連接。
- 投影燈開啟時請勿直視鏡頭。
- 請勿將手或物體置於通風孔附近。排氣溫度高。
- 在調整本機高度時，請小心不要使前腳座夾到手指。在前腳座伸出時，請勿用力壓本機頂端。
- 避免使用具有低電壓限制的延長線，因為可能導致短路和人身傷害。
- 移動安裝在地板上的投影機時，請不要使手指夾在本機和地面之間。
- 請勿在裝有機殼且蓋子打開的情況下攜帶投影機。
- 請勿將本機安裝於靠近熱源的地方，例如散熱器或空氣導管附近，或置於直接日射、多塵、高濕度、易受機械振動或衝擊的地方。
- 切勿自行將投影機安裝在天花板上或搬運投影機。務必洽詢合格的 Sony 員（需付費）。
- 如果通風孔阻塞，會累積內部熱量，可能導致火災或本機損壞。為了確保足夠的空氣流通和防止內部熱量累積，請遵循以下項目：
- 在本機周圍留出空間 （第 10 頁）。
- 避免使用東西遮蓋通風孔 （排氣 / 進氣）。
- 請勿將本機放置在原包裝紙、軟布、紙張、地毯或紙屑等表面上。通風孔可能會吸入這類材料。
- 請勿在鏡頭前放置任何可能在投影過程中阻擋燈光的物體。來自燈光的熱量可能會損壞物體。使用圖像靜音功能切斷圖像。
- 運輸或安裝本機時，請勿使用防盜安全條。如果您透過安全條抬起本機或透過此安全條懸掛本機，可能會導致本機掉落和損壞，並可能導致人身傷害。
- 牢牢安裝到天花板時，務必牢牢固定機殼蓋。
將本機安裝在天花板上的安全注意事項
- 切勿自行將投影機安裝在天花板上或搬運投影機。務必洽詢合格的 Sony 人員 （需付費）。
- 將本機安裝在天花板上時，務必使用安全鋼索線等以防止本機掉落。請將安裝工作委託給有經驗的承包商或安裝人員。
關於安裝

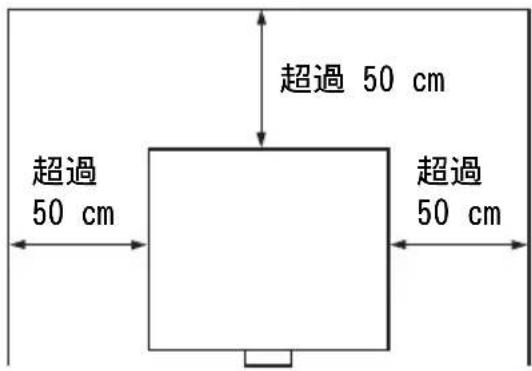

- 安裝本機時，請在本機與任何牆壁等之間留出空間，如圖所示。
- 請避免以超過 15 度的水平傾斜角度來使用本機。
- 將投影機安裝在地板或天花板上。安裝在其他任何位置會造成色彩不一致等故障或縮短投影燈壽命。
- 避免在溫度或濕度非常高或溫度非常低的地方使用本機。

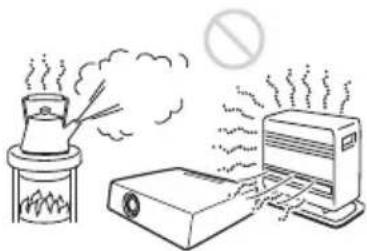

- 避免將本機安裝在會遭受空調機直接冷風或暖風吹到的位置。安裝於這種位置可能會因為濕氣凝結或溫度上升而導致本機故障。
- 避免將本機安裝在靠近熱量或煙霧偵測器的位置。安裝於這種位置可能會導致偵測器故障。
- 避免將本機安裝在多塵或多煙的環境。否則濾網會受到阻塞，可能會導致本機故障或損壞。
- 在海拔 1500 公尺或以上使用本機時，將安裝設置選單中的 “ 高海拔高度模式 ” 設定為 “ 開 ”。在高地使用本機時，若未設定此模式，可能會造成不良影響，例如降低某些元件的可靠性。
清潔鏡頭和機殼時
- 清潔之前，務必將 AC 電源線從 AC 電源插座拔下。
- 如果使用髒污的布擦拭本機，可能會使機殼刮傷。
- 如果本機暴露在殺蟲劑等揮發性物質中，或是本機長時間接觸到橡膠或乙烯樹脂製品，本機可能會劣化，或是塗層可能剝落。
- 請勿以手直接觸碰鏡頭。
- 清潔鏡頭表面時：
請使用軟布，例如玻璃清潔布，輕輕擦拭鏡頭。若要除去頑強污點，請使用沾水的微濕軟布。切勿使用酒精、苯或稀釋劑等溶劑，或是酸性、鹼性或剝蝕性清潔劑，或化學清潔布。 - 清潔機殼時：
使用軟布輕輕擦拭機殼。若要除去頑強污點，請使用軟布沾上微量的中性清潔液，擰乾後擦拭，然後再使用乾的軟布擦拭。切勿使用酒精、苯或稀釋劑等溶劑，或是酸性、鹼性或剝蝕性清潔劑，或化學清潔布。
關於照明
要獲得最佳畫質，請不要讓螢幕前方暴露在直接燈光或陽光照射下。
關於散熱
投影機機殼的溫度可能在使用期間或使用後立即升高；然而，這並非故障。
關於螢幕
使用表面不平整的螢幕時，視螢幕和本機之間的距離或縮放倍數而定，螢幕上偶爾可能會出現條紋圖案。這並非本機故障。
關於風扇
由於投影機內部裝有風扇，以防止內部溫度升高，因此可能會有一些噪音。這是製造過程的正常結果，並不是故障。但是，如果發出異常噪音，請洽詢合格的 Sony 人員。
關於投影燈
用作光源的投影燈使用具有高內部壓力的水銀。高壓水銀燈具有以下特性：
- 投影燈的亮度會隨使用時間而降低。
-
由於時間流逝導致的衝擊、損壞或劣化，投影燈可能會破裂並發出很大的噪音。投影燈可能變得不亮，而且可能會燒毀。
-
投影燈壽命根據各個投影燈的個別差異或使用條件而異。因此，即使尚未到達指定的更換時間，投影燈也可能會破裂或不亮。
- 經過更換時間後，可能會破裂。如果投影圖像上顯示訊息，請盡快更換新的投影燈，即使投影燈正常亮起。
關於攜帶
本機為精密設備。攜帶本機時，請勿使本機受到衝擊或掉落。這樣可能會使本機受損。
攜帶本機時，請以雙手緊握其防滑表面，以免掉落。
關於 LCD 投影機
LCD 投影機採用高精度技術製造。不過，您可能會發現細小的黑點和 / 或亮點（紅色、藍色或綠色）一直出現在 LCD 投影機上。這是製造過程的正常結果，並不是故障。
此外，當您使用多個 LCD 投影機投射到螢幕上時，即使其型號相同，這些投影機之間的色彩重現可能不同，因為每台投影機的色彩平衡設定可能不同。
關於凝結
如果安裝投影機的地方室內溫度快速改變，或是將投影機從寒冷的地方突然移至溫暖的地方，投影機內可能會產生凝結。由於凝結可能造成故障，因此請小心調整空調機的溫度設定。如果產生凝結，讓投影機電源打開擱置約兩小時後再使用。
