| Loại sản phẩm | Máy khoan (máy phay) |
| Thương hiệu | Bosch |
| Mẫu | GDE 68 Professional |
| Công suất tiêu thụ danh định | 1300 W |
| Tốc độ không tải | 11000 - 28000 vòng/phút |
| Chọn tốc độ trước | Có (vòng xoay 6 vị trí) |
| Điều khiển điện tử liên tục | Có |
| Đầu kẹp tương thích | 6 mm và 8 mm |
| Hành trình bàn trượt | 55 mm |
| Trọng lượng (theo EPTA 01:2014) | 3,5 kg |
| Nguồn điện | Lưới điện (230 V) |
| Ống hút bụi | Có (Đường kính 35 mm) |
| Chức năng chính | Phay rãnh, cạnh, biên dạng, lỗ dài, sao chép |
| Vật liệu gia công được | Gỗ, nhựa, vật liệu xây dựng nhẹ, kim loại màu |
| An toàn | Khóa trục chính, bề mặt cầm cách nhiệt, dừng khẩn cấp |
| Bảo dưỡng | Vệ sinh thường xuyên các khe thông gió, hút bụi |
| Phụ kiện đi kèm | Cữ chắn song song, bộ chuyển đổi hút bụi, tấm chắn phoi, cờ lê phẳng, mũi định tâm |
| Dịch vụ hậu mãi | Bosch, có sẵn phụ tùng thay thế |
Câu hỏi thường gặp - GDE 68 Professional BOSCH
Câu hỏi của người dùng về GDE 68 Professional BOSCH
0 câu hỏi về thiết bị này. Trả lời những câu bạn biết hoặc đặt câu hỏi riêng.
Đặt câu hỏi mới về thiết bị này
Tải xuống hướng dẫn cho thiết bị của bạn Máy khoan ở định dạng PDF miễn phí! Tìm hướng dẫn của bạn GDE 68 Professional - BOSCH và lấy lại thiết bị điện tử của bạn. Trên trang này được đăng tải tất cả các tài liệu cần thiết để sử dụng thiết bị của bạn. GDE 68 Professional thương hiệu BOSCH.
HƯỚNG DẪN NGƯỜI DÙNG GDE 68 Professional BOSCH
Bàn góc hướng dẫn sử dụng
Tiếng Việt.... Trang 47
عربية 54
۶0 صفحه فارسی

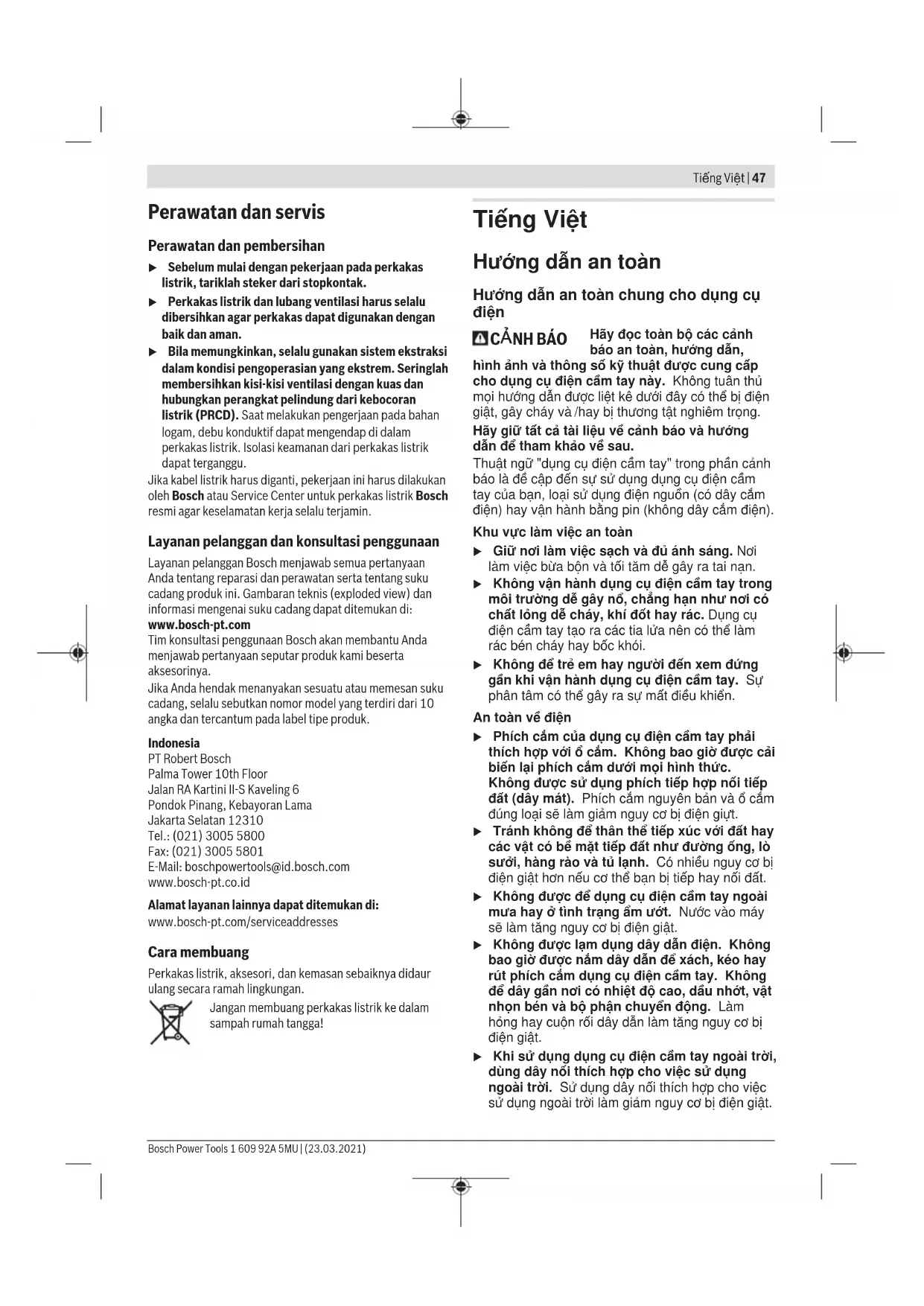

Hướng dẫn an toàn chung cho dụng cụ điện
CẢNH BÁO
Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,
hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.
Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.
Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).
Khu vực làm việc an toàn
▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.
An toàn về điện
Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật.
Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất.
Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
Không được làm dụng dây dẫn điện. Không bao giờ được dùng dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật.
▶ Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.
▶ Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.
An toàn cá nhân
Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. ▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. ▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. ▶ Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. ▶ Không rướn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. ▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. ▶ Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.
Sử dụng và bảo dưỡng dụng cụ điện cầm tay
▶ Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ
làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cầm tay nếu công tắc không bật và tắt được. Bất kỳ dụng cụ điện cầm tay nào không thể điều khiển bằng công tắc đều nguy hiểm và phải được sửa chữa. Rút phích cắm khỏi nguồn điện và/hoặc tháo pin khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hoặc cất giữ dụng cụ điện cầm tay. Các biện pháp phòng ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới ở nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay kém. ▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. ▶ Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cắm v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.
Bảo dưỡng
Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.
Các hướng dẫn an toàn cho bào xoi
▶ Chỉ cầm dụng cụ điện cầm tay tại các bề mặt cầm nắm có cách điện, vì máy cắt có thể chạm vào chính dây điện của thiết bị. Cắt một dây "có điện" có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay "có điện" và có thể gây ra điện giật cho người vận hành.
▶ Sử dụng các kẹp hoặc cách thực tiễn khác để cố định và đỡ phôi gia công vào bàn thao tác cố định. Việc cầm phôi gia công bằng tay hoặc áp người vào phôi gia công làm cho nó đổ và có thể dẫn đến mất kiểm soát. ▶ Tốc độ danh định của máy phay phải ít nhất là bằng với tốc độ tối đa được ghi trên dụng cụ điện cầm tay. Máy phay chạy nhanh hơn tốc độ danh định của chúng có thể văng vỡ ra. Máy phay hay bất kỳ loại phụ tùng nào khác phải vừa vặn phù hợp với giá đỡ dụng cụ (mâm cặp) của dụng cụ điện. Mũi phay mà không vừa khít chính xác với phân cặp dụng cụ của máy sẽ quay không đều, rung lắc dữ dội và có thể dẫn đến sự mất kiểm soát. ▶ Chỉ cho máy gia công vật liệu khi máy đã hoạt động. Nếu không làm vậy thì sẽ có nguy cơ bị giật ngược do dụng cụ cắt bị kẹp chặt trong vật gia công. ▶ Để tay tránh khỏi phạm vi phay và khỏi máy phay. Hãy giữ tay nắm phụ bằng cả hai tay. Khi nắm máy bằng cả hai tay thì tay không thể bị mũi phay làm bị thương được. ▶ Không phay bằng các vật thể kim loại, đinh hoặc vít. Mũi phay có thể bị làm hỏng và làm gia tăng sự rung lắc. Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khả năng gây ra điện giật. ▶ Không sử dụng máy phay cùn hoặc bị hỏng. Mũi phay đã cùn hay hư hỏng làm tăng sự ma sát, có thể bị kẹp chặt và dẫn đến sự mất thăng bằng. ▶ Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển. Giữ máy thật chắc bằng cả hai tay trong khi làm việc và luôn luôn giữ tư thế đúng cho thích hợp và cân bằng. Dùng hai tay để điều khiển máy thì an toàn hơn.
Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật
Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng.
Xin lưu ý các hình minh họa trong phần trước của hướng dẫn vận hành.
Sử dụng đúng cách
Máy được thiết kế để phay rãnh, cạnh biên, mặt cạnh và các lỗ phân bố trải dài cũng như chép hình vào gỗ, nhựa và các vật liệu xây dựng nhẹ khi các vật này dính chắc trên vật gia công. Khi số vòng quay giảm và với máy phay tương ứng, kim loại màu cũng có thể được xử lý.

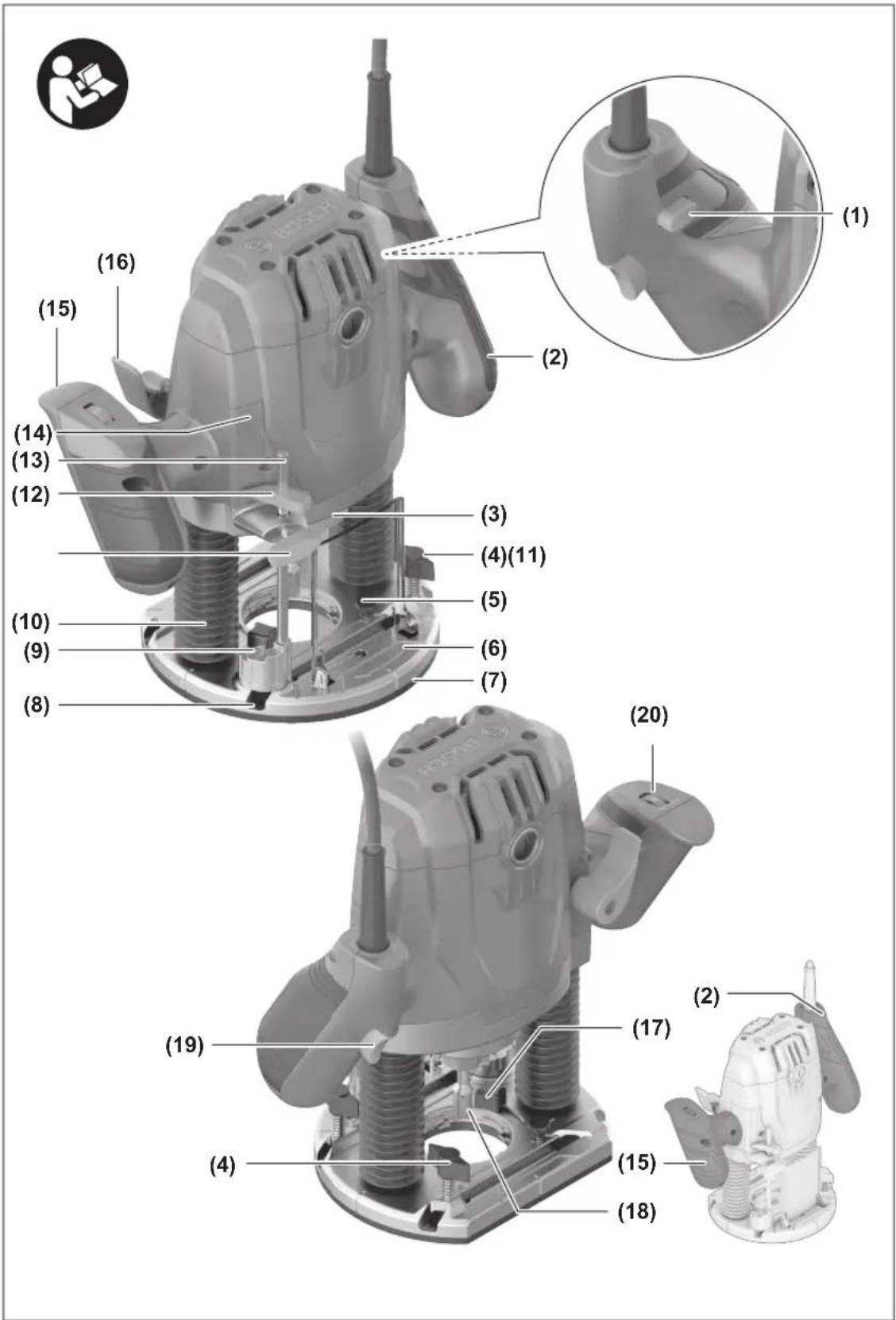

Các bộ phận được minh họa
Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh.
(1) Nút hãm cho công tắc bật/tắt (2) Tay nắm bên phải (bề mặt nằm cách điện) (3) Nút khóa trục (4) Bu-lông tai chuồn cho các thanh dẫn hướng- thanh cũ (2x) (5) Tấm chắn vỏ bào (6) Chân đế khuôn bao (7) Tấm hướng dòng (8) Đế tựa cho thanh dẫn hướng-thanh cũ (9) Cử chặn mức
(10) Vòng cách điện
(11) Bu-long tai hông điều chỉnh cỡ chặn độ sâu
(12) Con trượt có dấu chỉ số
(13) Cố định độ sâu
(14) Thước chia độ dùng để điều chỉnh độ sâu phay
(15) Tay nắm bên trái (bề mặt nắm cách điện)
(16) Tay kẹp dùng để khóa giữ độ sâu phay
(17) Cần nhả khóa cho bạc dẫn hướng
(18) Máy phay a)
(19) Công tắc Tắt/Mở
(20) Núm xoay để chọn trước tốc độ
(21) Mâm cặp
(22) Chìa vặn miệng mở (19 mm)
(23) Ống hút (∅ 35 mm) a)
(24) Cút nối ống hút
(25) Vít đầu có khía cho cút nối ống hút (2x)
(26) Thanh dẫn hướng cho thanh cũ (2x)
(27) Thanh cũ
(28) Chốt định tâm a)
(29) Bu-lông tai chuồn cho chốt định tâm a)
(30) Cữ chặn cong a)
(31) Compa phay/dấu nổi ray dẫn hướng a)
(32) Tay cầm cho compa phay a)
(33) Bu-lông tai chuồn cho điều chỉnh thô compa phay (2x) a)
50 | Tiếng Việt
(34) Bu-lông tai chuồn cho điều chỉnh tinh compa phay (1x) a) (35) Núm xoay để điều chỉnh tinh compa phay a) (36) Vít định tâm a) (37) Ray dẫn hướng a) (38) Vòng đệm cách (trong bộ „Compa phay“) (39) Bạc dẫn hướng
a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.
Thông số kỹ thuật
| Máy phay định hình | GOF 130 | |
| Mã số máy | 3 601 FB7 0.. | |
| Công suất vào danh định | W | 1300 |
| Tốc độ không tải | min-1 | 11000–28000 |
| Chọn Trước Tốc Độ | ● | |
| Bộ phận điều áp điện tử | ● | |
| Nỗi kết phân hút bụi | ● | |
| Vành kẹp tương thích | mm inch | 6/8 1/4 |
| Hành trình khuôn bao phay | mm | 55 |
| Trọng lượng theoQui trình EPTA-Procedure01:2014 | kg | 3,5 |
| Cấp độ bảo vệ | ☐ / | |
Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230 V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.
Sự lắp vào
▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.
Lắp máy phay (xem Hình A)
▶ Để lắp hay thay mũi phay, xin khuyến nghị nên mang găng bảo vệ tay.
Tùy theo mục đích ứng dụng, hầu hết các loại mũi phay khác nhau về kiểu dáng và chất lượng hiện đều có bán trên thị trường.
Máy phay làm từ thép siêu tốc hiệu suất cao (HSS) phù hợp để gia công vật liệu mềm ví dụ như gỗ mềm và nhựa.
Các máy phay có lưỡi cắt kim loại cứng (HM) đặc biệt phù hợp với vật liệu cứng và mài mòn như gỗ cứng và nhôm.
Bạn có thể mua được các loại mũi phay chính hãng trong chương trình phụ kiện tổng quát của Bosch ở cửa hàng chuyên ngành.
Chỉ sử dụng mũi phay sạch và có tình trạng hoàn hảo.
– Hãy gập tấm chắn vỏ bào (5) xuống. - Nhấn nút khóa trục (3) và nhấn giữ. Xoay trục động cơ bằng tay nếu cần, cho đến khi nó được khóa. - Nới đai ốc ren (21) bằng chìa vặn hình đĩa (22) (kích thước đặt chìa vặn 19 mm) bằng cách xoay theo hướng xoay ①. – Lắp mũi phay vào trong cổ góp. Chuôi của mũi phay phải được lắp vào sâu trong cổ góp ít nhất là 20 mm. - Siết chặt đai ốc ren (21) bằng chìa vặn hình đĩa (22) (kích thước đặt chìa vặn 19 mm) bằng cách xoay theo hướng xoay ②. Hãy nhấn khóa trục (3).
- Hãy gập tấm chắn vỏ bào (5) lên trên.
▶ Không dùng máy phay với đường kính lớn hơn 50 mm mà không lắp bạc dẫn hướng. Những loại mũi phay như thế không phù hợp đối với chân để.
Không siết chặt cổ góp với đai ốc mũ, nếu máy phay chưa được lắp. Nếu không, cổ góp có thể bị hỏng.
Hút Dăm/Bụi
Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.
Một số mạt bụi cụ thể, ví dụ như bụi gỗ sồi hay dầu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.
– Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu.
- Tạo không khí thông thoáng nơi làm việc.
- Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.
Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công.
Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa.
Lắp Bộ Phận Hút Ghép Nối
Cút nối ống hút (24) có thể được lắp ra trước hoặc ra sau bằng dấu nối ống. Khi lắp với dấu nối ống phía trước, trước đó phải tháo tấm chấn vỏ bào (5). Cố định cút nối ống hút (24) với 2 vít đầu có khía (25) tại chân để khuôn bao (6).
Để đảm bảo sự hút được tốt nhất, bộ phận hút (24) ghép nối phải được làm sạch thường xuyên.
Nối Thiết Bị Hút Bụi (xem Hình B)
Cắm ống hút (∅ 35 mm) (23) (phụ kiện) vào cút nối ống hút đã lắp. Nối ống hút (23) với một chiếc máy hút bụi (phụ kiện).
Dụng cụ điện có thể được kết nối trực tiếp với ổ cắm của máy hút bụi đa năng Bosch bằng thiết bị khởi động từ xa. Máy hút chân không khởi động tự động khi máy được mở.
Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công.
Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng.
Lắp tấm chấn vỏ bào (xem Hình C)
Đặt tấm chấn vỏ bào (5) từ phía trước vào rãnh dẫn hướng sao cho nó khớp vào. Để tháo, hãy cầm vào bên cạnh của tấm chấn vỏ bào và kéo về trước.
Vận Hành
▶ Hãy cẩn thận với nguồn điện! Điện thế nguồn phải đúng với điện thế đã ghi rõ trên nhãn máy. Dụng cụ điện được ghi 230 V cũng có thể được vận hành ở 220 V.
Bắt Đầu Vận Hành
Chọn Trước Tốc Độ
Với núm văn để chọn trước tốc độ (20), bạn có thể chọn trước số vòng quay cần thiết cả khi đang vận hành.
1-2: số vòng quay thấp
3-4: số vòng quay trung bình
5-6: số vòng quay cao
Các trị số trình bày trong biểu đồ là các trị số chuẩn. Tốc độ cần tùy thuộc vào vật liệu và điều kiện hoạt động, và có thể xác định được bằng thử nghiệm thực tế.
| Nguyên vật liệu | Đường kính phay [mm] | Vị Trí cửa Núm Xoay |
| Gỗ cứng(gỗ đề gai) | 4-10 | 5-6 |
| 12-20 | 3-4 | |
| 22-40 | 1-2 | |
| Gỗ mềm(gỗ thông) | 4-10 | 5-6 |
| 12-20 | 3-6 | |
| 22-40 | 1-3 | |
| Ván dăm(ván okal) | 4-10 | 3-6 |
| 12-20 | 2-4 | |
| 22-40 | 1-3 | |
| Nhựa mủ | 4-15 | 2-3 |
| 16-40 | 1-2 | |
| Nhôm | 4-15 | 1-2 |
| 16-40 | 1 |
Bật Mở và Tắt
Hãy thiết lập độ sâu phay trước khi bật/tắt.
Để bật dụng cụ điện, trước hết hãy nhấn nút hãm (1), sau đó nhấn công tắc bật/tắt (19) và nhấn giữ.
Để khóa công tắc bật-tắt (19), hãy nhấn lại nút hãm (1).
Để tắt, thả công tắc bật/tắt (19). Nếu bạn dùng nút hãm (1) để khóa công tắc bật/tắt (19), hãy nhấn nhanh công tắc bật/tắt (19) và sau đó nhả ra.
Bộ phận điều áp điện tử
Bộ phận điều áp điện tử giữ cho tốc độ chạy ổn định khi không tải hoặc có tải, và đảm bảo sự đồng bộ hiệu suất lao động.
Thiết lập độ sâu phay (xem Hình D)
Chỉ có thể điều chỉnh độ sâu phay khi máy đã được tắt.
Để điều chỉnh độ sâu phay thô, tiến hành như sau:
– Với máy đã lắp mũi phay vào, đặt dụng cụ điện lên trên vật liệu được gia công.
– Hãy đặt cữ chặn mức (9) về mức thấp nhất; cữ chặn mức khớp vào.
– Hãy nới vít tai hồng trên cữ chặn độ sâu (11) để cữ chặn độ sâu (13) di chuyển tự do.
– Hãy nhấn tay kẹp khóa giữ độ sâu phay (16) theo hướng xoay ① và từ từ dẫn bào xoi xuống dưới, cho đến khi máy phay (18) chạm vào bề mặt phôi gia công. Hãy nhả tay kẹp khóa giữ độ sâu phay (16), để cố định độ sâu những chìm. Nhấn tay kẹp khóa giữ độ sâu phay (16) theo hướng xoay ②, để cố định dứt khoát.
– Nhấn cữ chặn độ sâu (13) xuống dưới, cho đến khi nó khớp trên cữ chặn mức (9). Hãy đặt con trượt với dấu chỉ số (12) thành vị trí 0 trên thang đo độ sâu phay (14).
– Hãy đặt cữ chặn độ sâu (13) thành độ sâu phay mong muốn và siết chặt bu-lông tai hồng trên cữ chặn độ sâu (11). Hãy đảm bảo rằng bạn không điều chỉnh con trượt với dấu chỉ số (12).
– Hãy nhấn tay kẹp khóa giữ độ sâu phay (16) theo hướng xoay ① và dẫn bào xoi vào vị trí trên cùng.
Để cắt sâu, xin khuyến nghị nên phay một vài lần, mỗi lần loại bỏ một ít vật liệu thừa ra. Bằng cữ chặn mức (9) bạn có thể phân chia quá trình phay thành nhiều mức. Hãy thiết lập độ sâu phay mong muốn với mức thấp nhất của cữ chặn mức và chọn các mức cao hơn cho các bước xử lý đầu tiên.
Hướng Dẫn Sử Dụng
Tránh không để mũi phay chịu sự va đập và bị tác động mạnh.
▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.
52 | Tiếng Việt
Hướng phay và quá trình phay (xem Hình E)
▶ Quá trình phay phải luôn được thực hiện theo cùng chiều quay của máy phay (18) (chuyển động cắt đi lên). Khi phay theo cùng chiều quay của mũi phay (chuyển động cắt đi xuống), máy có thể bị đẩy rời ra, làm cho người sử dụng mất điều khiển.
Chỉnh độ sâu máy mong muốn.
Đặt máy đã gắn mũi phay lên trên vật được gia công để làm việc và cho dụng cụ điện hoạt động. Hãy nhấn tay kẹp khóa giữ độ sâu phay (16) xuống dưới và từ từ dẫn bào xoi xuống dưới, cho đến khi đạt tới độ sâu phay đã thiết lập. Hãy nhả tay kẹp khóa giữ độ sâu phay (16), để cố định độ sâu những chìm. Nhấn tay kẹp khóa giữ độ sâu phay (16) lên trên, để cố định dứt khoát.
Tiến hành quy trình phay với thao tác gia công đều tay.
Sau khi hoàn tất quy trình phay, đưa máy phay lên vị trí trên cùng.
Tắt dụng cụ điện.
Phay với cữ chặn phụ (xem Hình F)
Để xử lý phôi gia công lớn, ví dụ khi phay rãnh, bạn có thể dùng vấn hay thanh nẹp kẹp vào phôi gia công như là một cữ chặn phụ; có thể đẩy bào xoi dọc theo cữ chặn phụ. Hãy dẫn bào xoi trên cạnh phẳng của tấm hướng dòng dọc theo cữ chặn phụ.
Phay Biên hay Định Hình
Khi phay biên hay định hình mà không sử dụng dưỡng cặp cạnh, mũi phay phải được trang bị phần trục dẫn hướng hay ổ bạc đạn.
Đẩy máy đang mở ngang từ hỏng vào vật liệu gia công cho đến khi phần trục dẫn hướng hay ở bạc đạn của mũi phay giáp vào cạnh của vật liệu gia công.
Đẩy máy dọc theo cạnh của vật liệu gia công. Bảo đảm máy được đặt ở vị trí vuông góc với vật liệu gia công. Dùng sức ép quá mức có thể làm hư cạnh biên của vật gia công.
Phay với thanh cữ (xem Hình G–H)
Hãy đẩy thanh cữ (27) với thanh dẫn hướng (26) vào tấm nền (6) và tiết chất nó bằng bu-lông tai hồng (4) theo kích thước cần thiết.
Đẩy máy đã được mở với bước tiến đồng đều với lực áp một cạnh lên dưỡng cặp cạnh dọc theo cạnh biên của vật gia công.
Phay các cung tròn (xem Hình I–J)
Xoay thanh cữ (27), sao cho bề mặt cữ chặn hướng lên trên.
Hãy lắp thanh cũ (27) với thanh dẫn hướng (26) vào tấm nền (6) và siết chặt nó bằng bu-lông tai hồng (4) theo kích thước cần thiết.
Cố định chốt định tâm (28) bằng bu-lông tai hồng (29) qua lỗ khoan trên thanh cũ (27).
Chèn chốt định tâm (28) vào trọng tâm đã đánh dấu của cung tròn và tiến hành quá trình phay với thao tác gia công đều tay.
Phay với cữ chặn cong (xem Hình K-L)
Hãy lắp thanh cũ (27) với thanh dẫn hướng (26) vào tấm nền (6) và siết chặt nó bằng bu-lông tai hồng (4) theo kích thước cần thiết.
Cố định cữ chặn cong với con lăn dẫn hướng đã lắp (30) bằng lỗ khoan trên thanh cũ (27).
Dẫn dụng cụ điện dọc cạnh phôi gia công bằng áp lực nhẹ bên cạnh.
Phay với com-pa phay (xem Hình M)
Để phay tròn, bạn có thể sử dụng com-pa phay/đầu nối ray dẫn hướng (31). Lắp com-pa máy phay như trình bày trong hình.
Vít chặt vít định tâm (36) vào ren trong com-pa phay. Chèn dấu vít vào trọng tâm của cung tròn cần phay, đảm bảo rằng dấu vít gài vào bề mặt vật liệu.
Hãy chỉnh thô bán kính mong muốn bằng cách dịch chuyển com-pa phay và siết chặt bu-lông tai hồng (33) và (34).
Bằng núm xoay (35) bạn có thể chỉnh tinh chiều dài sau khi nới bu-lông tai hồng (34). Một vòng xoay tương ứng với một quãng điều chỉnh 2,0 mm, một dấu trang đo trên núm xoay (35) tương ứng với thay đổi quãng điều chỉnh thêm 0,1 mm.
Hãy dẫn dụng cụ điện đã bật với tay cầm bên phải (2) và tay cầm cho com-pa phay (32) qua phôi gia công.
Phay với ray dẫn hướng (xem Hình N)
Nhờ ray dẫn hướng (37) mà bạn có thể thực hiện các quá trình làm việc theo đường thẳng.
Đế cân bằng chênh lệch chiều cao, bạn phải lắp vòng đệm cách (38).
Lắp compa phay/dầu nối ray dẫn hướng (31) như trình bày trong hình.
Cố định đường ray dẫn hướng (37) bằng các thiết bị kẹp phù hợp, ví dụ kẹp vít, trên các phôi gia công. Hãy lắp dụng cụ điện với bộ điều chỉnh đường ray dẫn hướng hoàn chỉnh (31) trên đường ray dẫn.
Máy phay có bạc dẫn hướng (xem Hình ảnh O-P)
Nhờ bạc dẫn hướng (39) bạn có thể chuyển các hình dáng của khuôn mẫu hoặc mô hình lên phôi gia công.
Chọn tùy theo độ dày của mô hình cũng như mẫu của tấm mẫu riêng. Khuôn mẫu phải có độ dày tối thiểu là 8 mm do bạc dẫn hướng có độ dài nhô ra như vậy.
Dịch chuyển cần nhả khóa (17) và đặt bạc dẫn hướng (39) từ bên dưới vào tấm nền (6). Bảo đảm răng chốt định dạng khớp vào trong các rãnh của bạc dẫn hướng.
▶ Chọn mũi phay có đường kính nhỏ hơn đường kính trong của bạc dẫn hướng.
Để phay bằng bạc dẫn hướng (39) hãy tiến hành như sau:
- Đẩy dụng cụ điện đang hoạt động có lắp bạc dẫn hướng hướng tới khuôn mẫu. – Hãy nhấn tay kẹp khóa giữ độ sâu phay (16) xuống dưới và từ từ dẫn bào xoi xuống dưới, cho đến khi đạt tới độ sâu phay đã thiết lập. Hãy nhả tay kẹp khóa giữ độ sâu phay (16), để cố định độ sâu những chìm. Nhấn tay kẹp khóa giữ độ sâu phay (16) lên trên, để cố định dứt khoát.
- Đẩy máy có bạc dẫn hướng nhô ra dọc theo khuôn mẫu, ứng dụng với lực áp nhẹ lên một cạnh.
Bảo Dưỡng và Bảo Quản
Bảo Dưỡng Và Làm Sạch
▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. ▶ Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch. ▶ Luôn sử dụng thiết bị hút nếu có khả năng khi vận hành dụng cụ trong điều kiện khắc nghiệt. Thường xuyên làm sạch khe thông gió bằng cọ và lắp đặt thiết bị ngắt mạch tự động (PRCD). Khi gia công kim loại, các loại mặt bụi dẫn điện có thể lọt vào trong dụng cụ điện. Toàn bộ sự cách điện của dụng cụ điện có thể bị mất tác dụng.
Nếu như cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được
Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.
Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng
Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ dưới đây:
www.bosch-pt.com
Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.
Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.
Việt Nam
CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM
Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn, Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh
Tel.: (028) 6258 3690
Fax: (028) 6258 3692 - 6258 3694
Hotline: (028) 6250 8555
Email: tuvankhachhang-pt@vn.bosch.com
www.bosch-pt.com.vn
www.baohanhbosch-pt.com.vn
Xem thêm địa chỉ dịch vụ tại:
Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.
Không được thải bỏ dụng cụ điện vào chung với rác sinh hoạt!
- CẢNH BÁO
- KHU VỰC LÀM VIỆC AN TOÀN
- AN TOÀN VỀ ĐIỆN
- AN TOÀN CÁ NHÂN
- SỬ DỤNG VÀ BẢO DƯỠNG DỤNG CỤ ĐIỆN CẦM TAY
- BẢO DƯỠNG
- CÁC HƯỚNG DẪN AN TOÀN CHO BÀO XOI
- MÔ TẢ SẢN PHẨM VÀ ĐẶC TÍNH KỸ THUẬT
- SỬ DỤNG ĐÚNG CÁCH
- CÁC BỘ PHẬN ĐƯỢC MINH HỌA
- TIẾNG VIỆT
- SỰ LẮP VÀO
- LẮP MÁY PHAY (XEM HÌNH A)
- HÚT DĂM/BỤI
- LẮP BỘ PHẬN HÚT GHÉP NỐI
- NỐI THIẾT BỊ HÚT BỤI (XEM HÌNH B)
- LẮP TẤM CHẤN VỎ BÀO (XEM HÌNH C)
- VẬN HÀNH
- BẮT ĐẦU VẬN HÀNH
- CHỌN TRƯỚC TỐC ĐỘ
- BẬT MỞ VÀ TẮT
- BỘ PHẬN ĐIỀU ÁP ĐIỆN TỬ
- THIẾT LẬP ĐỘ SÂU PHAY (XEM HÌNH D)
- HƯỚNG DẪN SỬ DỤNG
- HƯỚNG PHAY VÀ QUÁ TRÌNH PHAY (XEM HÌNH E)
- PHAY VỚI CỮ CHẶN PHỤ (XEM HÌNH F)
- PHAY BIÊN HAY ĐỊNH HÌNH
- PHAY VỚI THANH CỮ (XEM HÌNH G–H)
- PHAY CÁC CUNG TRÒN (XEM HÌNH I–J)
- PHAY VỚI CỮ CHẶN CONG (XEM HÌNH K-L)
- PHAY VỚI COM-PA PHAY (XEM HÌNH M)
- PHAY VỚI RAY DẪN HƯỚNG (XEM HÌNH N)
- MÁY PHAY CÓ BẠC DẪN HƯỚNG (XEM HÌNH ẢNH O-P)
- BẢO DƯỠNG VÀ BẢO QUẢN
- BẢO DƯỠNG VÀ LÀM SẠCH
- DỊCH VỤ HỖ TRỢ KHÁCH HÀNG VÀ TƯ VẤN SỬ DỤNG
- WWW.BOSCH-PT.COM
- VIỆT NAM
- XEM THÊM ĐỊA CHỈ DỊCH VỤ TẠI
Thương hiệu : BOSCH
Mẫu : GDE 68 Professional
Danh mục : Máy khoan
