PANDUAN PENGGUNA GDE 68 Professional BOSCH

id Petunjuk-Petunjuk untuk

Penggunaan Orisinal

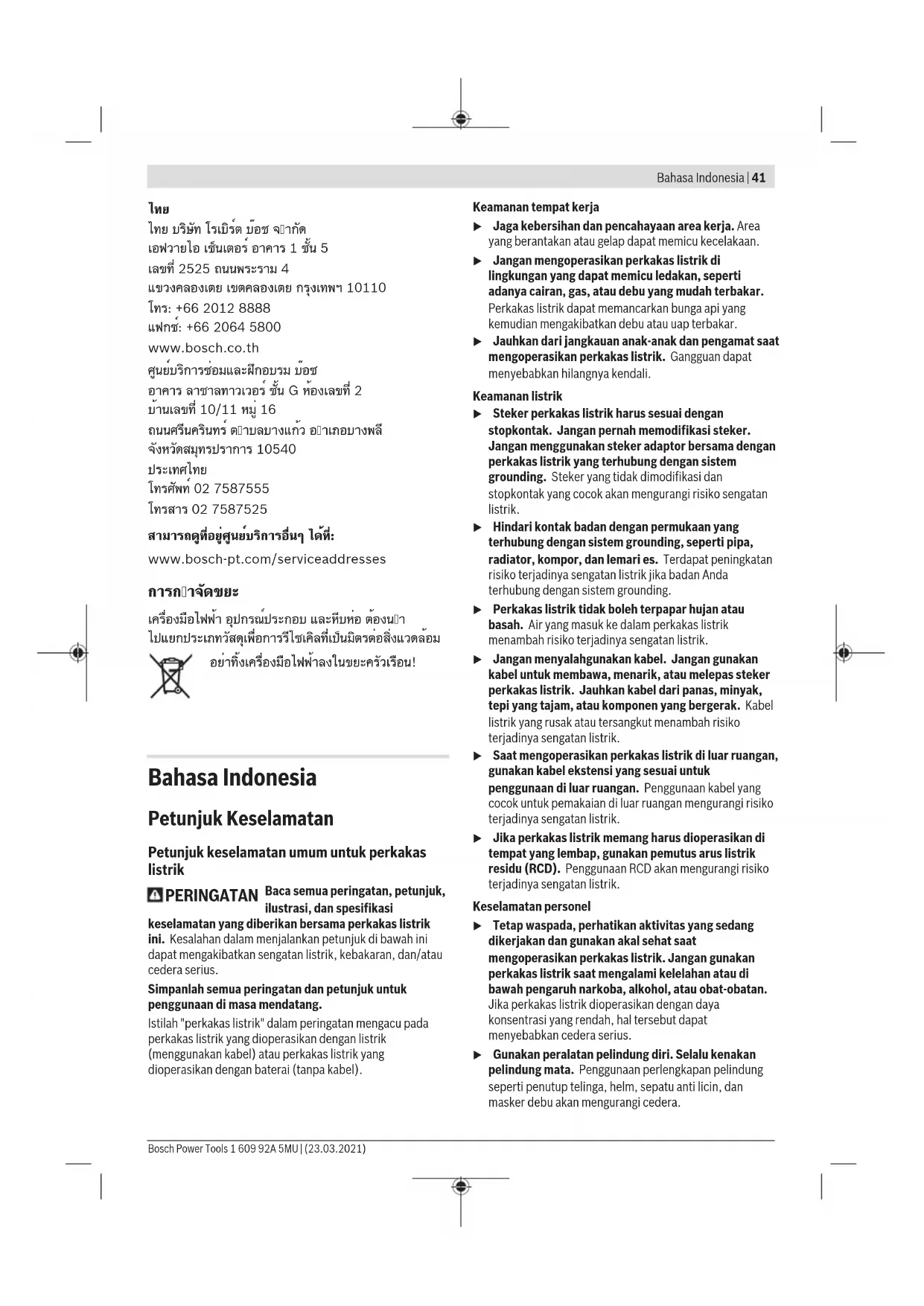

Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN

Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi

keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan.
Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar.
Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Keamanan listrik

▶ Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik.
▶ Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding.
▶ Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik.
Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik.
▶ Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.
Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

Keselamatan personel

▶ Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius.
▶ Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera.

42 | Bahasa Indonesia

▶ Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan.
Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera.
Jangan melampaui batas. Berdirilah secara mantap dan selalu jika keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga.
Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak.
Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu.
Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan.
Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.
▶ Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja.
Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih.
Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik

sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik.

Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan.
Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya.
Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Servis

▶ Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik.

Petunjuk keselamatan untuk router

▶ Pegang perkakas listrik hanya pada permukaan berisolator karena pemotong dapat bersentuhan dengan kabelnya sendiri. Memotong kabel yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik yang terbuka dialiri listrik, sehingga berisiko mengakibatkan sengatan listrik pada pengguna perkakas listrik.
▶ Gunakan penjepit atau cara lain yang praktis untuk mengamankan dan menopang benda kerja pada permukaan yang stabil. Benda kerja dapat goyah atau kehilangan kendali jika dipegang dengan tangan atau ditahan dengan tubuh Anda.
Kecepatan putaran pisau frais yang diperbolehkan harus setidaknya sebesar kecepatan putaran maksimal yang tercantum pada perkakas listrik. Pisau frais yang berputar lebih cepat dari yang diperbolehkan dapat patah dan beterbangan.
▶ Alat pemotong atau aksesori lainnya harus terpasang dengan tepat pada dudukan (collet chuck) perkakas listrik Anda. Alat kerja yang tidak terpasang dengan tepat pada dudukannya dapat berputar secara tidak stabil, bergetar sangat keras, dan dapat mengakibatkan hilang kendali.
Hidupkan terlebih dahulu perkakas listrik, kemudian perkakas listrik didekatkan pada benda kerja. Jika tidak, terdapat bahaya sentakan jika alat kerja tersangkut dalam benda yang dikerjakan.
Jangan mendekatkan tangan Anda ke area frais dan pada frais. Pegang gagang tambahan dengan kedua tangan. Jika kedua tangan memegang mesin frais, kedua tangan tidak akan terluka oleh pisau frais.

Jangan pernah melakukan pemotongan (frais) pada benda logam, paku, atau sekrup. Pisau frais dapat rusak dan mengakibatkan getaran yang keras.
▶ Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan kerusakan barang-barang atau dapat mengakibatkan kontak listrik.
Jangan menggunakan pisau frais yang tumpul atau rusak. Pisau frais yang tumpul atau rusak mengakibatkan gesekan yang lebih besar, dapat tersangkut, dan mengakibatkan ketidakseimbangan.
Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan.
▶ Pegang erat perkakas listrik dengan kedua tangan selama mengoperasikannya dan pastikan Anda berdiri di posisi aman. Gunakan perkakas listrik dengan kedua tangan secara hati-hati.

Spesifikasi produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka

yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik ini cocok untuk melakukan milling/copy milling alur, pinggiran, profil, dan slot di kayu, plastik, dan bahan ringan pada dudukan solid.

Logam nonbesi juga dapat dikerjakan dengan mengurangi kecepatan putaran dan dengan pisau frais yang sesuai.

Ilustrasi komponen

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

(1) Tombol pengaman untuk tombol on/off
(2) Gagang kanan (permukaan genggam berisolator)
(3) Tombol pengunci spindel
(4) Baut kupu-kupu untuk batang pemandu mistar paralel (2x)
(5) Pelindung serpihan
(6) Pelat dasar
(7) Alas peluncur
(8) Dudukan untuk batang pemandu mistar paralel
(9) Pembatas level

(10) Lengan pelindung
(11) Baut kupu-kupu untuk pengaturan pembatas kedalaman
(12) Slider dengan penanda indeks
(13) Pembatas kedalaman
(14) Skala untuk pengaturan kedalaman pemotongan
(15) Gagang kiri (permukaan genggam berisolator)
(16) Tuas penjepit untuk penguncian kedalaman pemotongan
(17) Tuas pembuka kunci untuk ring penyalinan (copy ring)

(18) Pisau frais ^a)

(19) Tombol on/off

(20) Roda penyetel untuk pemilihan awal kecepatan

(21) Mur pengunci dengan collet chuck

(25) Sekrup untuk adaptor pengisap (2x)

(26) Batang pemandu untuk mistar paralel (2x)

(27) Mistar paralel

(28) Pin pemusat ^a)

(29) Baut kupu-kupu untuk pin pemusat ^a)

(30) Pembatas lengkungan ^a)

(31) Lingkaran frais/adaptor rel pemandu ^a)

(32) Gagang untuk lingkaran frais ^a)

(33) Baut kupu-kupu untuk pengaturan kasar lingkaran frais (2x) ^a)

(34) Baut kupu-kupu untuk pengaturan halus lingkaran frais (1x) ^a)

(35) Kenop putar untuk pengaturan halus lingkaran frais ^a)

(36) Sekrup pemusat ^a)

(37) Rel pemandu ^a)

(38) Pelat pengatur jarak (tersedia dalam set "lingkaran frais")

(39) Ring penyalinan

a) Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami.

Data teknis

Mesin frais vertikal GOF 130
Nomor seri	3 601 FB7 0..
Input daya nominal W 1300
Kecepatan idle min	1 11000–28000
Pemilihan awal kecepatan putaran ●
Kontrol elektronik konstan ●
Sambungan untuk ekstraksi debu ●

44 | Bahasa Indonesia

Mesin frais vertikal GOF 130

Collet chuck yang kompatibel mm	inch	6/8 14
Hub rumah frais mm 55
Berat sesuai denganEPTA-Procedure 01:2014	kg 3,5
Tingkat perlindungan		/II

Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan.

Cara memasang

▶ Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

Memasang pisau frais (lihat gambar A)

▶ Pada waktu memasang dan mengganti pisau frais kami anjurkan agar Anda memakai sarung tangan pelindung.

Tergantung pada tujuan pengoperasiannya, pisau frais tersedia dalam berbagai desain dan kualitas.

Pisau frais dari baja dengan performa tinggi (HSS) cocok untuk mengerjakan material yang lembut seperti misalnya kayu lunak dan bahan sintetis.

Pisau frais dengan ujung karbida (HM) khusus digunakan untuk material yang keras dan kasar seperti misalnya kayu keras dan aluminium.

Pisau frais asli yang termasuk dalam program aksesori Bosch dapat Anda beli di agen penjualan Bosch.

Hanya pasang pisau frais yang tidak rusak dan bersih.

• Lipat pelindung serpihan (5) ke bawah.
• Tekan dan tahan tombol pengunci spindel (3). Jika perlu, putar spindel mesin dengan tangan hingga terkunci.
• Kendurkan mur pengunci (21) dengan kunci pas (22) (ukuran kunci 19 mm) dengan memutarnya ke arah ⓚ.
• Dorong pisau frais ke dalam collet chuck. Poros pisau frais harus dimasukkan setidaknya 20 mm ke dalam collet chuck.
• Kencangkan mur pengunci (21) dengan kunci pas (22) (ukuran kunci 19 mm) dengan memutarnya ke arah ②. Lepaskan tombol pengunci spindel (3).
• Lipat pelindung serpihan (5) ke atas.

Jangan gunakan pisau frais dengan diameter lebih besar dari 50 mm tanpa ring penyalinan (copy ring) yang terpasang. Pisau frais tersebut terlalu besar untuk pelat dasar.

▶ Kencangkan collet chuck dengan mur pengunci saat tidak ada pisau frais yang terpasang. Collet chuck dapat rusak karenanya.

Ekstraksi debu/serbuk

Debu dari bahan-bahan seperti cat yang mengandung timbal, beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya.

Beberapa debu tertentu seperti misalnya debu kayu pohon ek atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli.

• Gunakanlah hanya pengisap debu yang cocok untuk mengisap bahan yang dikerjakan.
• Pastikan terdapat ventilasi udara yang baik di tempat kerja.
• Dianjurkan untuk memakai masker anti debu dengan filter kelas P2.
  Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda.

▶ Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah.

Memasang adaptor pengisap

Adaptor pengisap (24) dapat dipasang ke depan atau ke belakang dengan sambungan slang. Saat memasang dengan sambungan slang depan, pelindung serpihan (5) harus dilepas terlebih dulu. Kencangkan adaptor pengisap (24) dengan 2 sekrup knurled (25) pada pelat dasar (6).

Untuk menjamin pengisapan yang optimal, adaptor pengisap (24) harus dibersihkan secara berkala.

Menyambungkan ekstraksi debu (lihat gambar B)

Pasang slang pengisap ( 35 mm) (23) (aksesori) pada adaptor pengisap yang terpasang. Sambungkan slang pengisap (23) dengan pengisap debu (aksesori).

Perkakas listrik dapat disambungkan secara langsung ke stopkontak pada pengisap debu serbaguna Bosch dengan perangkat start jarak jauh. Jika perkakas listrik dihidupkan, mesin pengisap akan hidup secara otomatis.

Pengisap debu harus cocok untuk bahan yang dikerjakan. Gunakan mesin pengisap khusus saat melakukan pengisapan debu kering atau debu yang dapat membahayakan kesehatan serta memicu kanker.

Memasang pelindung serpihan (lihat gambar C)

Pasang pelindung serpihan (5) dari depan ke dalam pemandu hingga terkunci. Untuk melepaskan, pegang pelindung serpihan dari samping dan lepaskan dari depan.

Pengoperasian

▶ Perhatikan tegangan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. Perkakas listrik dengan daya sebesar 230 V seperti yang diindikasikan pada label dapat juga dioperasikan pada daya 220 V.

Pengoperasian pertama kali

Pemilihan awal kecepatan putaran

Kecepatan putaran yang diperlukan juga dapat dipilih terlebih dulu dengan roda penyetel untuk pemilihan awal kecepatan putaran (20) selama pengoperasian.

1-2 kecepatan putaran rendah

3-4 kecepatan putaran sedang

5-6 kecepatan putaran tinggi

Nilai-nilai yang tercantum dalam tabel adalah nilai referensi. Kecepatan putaran yang diperlukan bergantung pada bahan yang dikerjakan dan kondisi pengerjaan dan dapat ditetapkan melalui uji coba secara praktis.

Bahan Diameter plsau		Posisi roda penyetel
	frals [mm]
Kayu keras (fagus silvatica)	4-10	5-6
	12-20	3-4
	22-40	1-2
Kayu lunak (pinus) 4-10		5-6
	12-20	3-6
	22-40	1-3
Papan partikel 4-10		3-6
	12-20	2-4
	22-40	1-3
Bahan sintetis 4-15		2-3
	16-40	1-2
Aluminium 4-15		1-2
	16-40	1

Untuk menghidupkan perkakas listrik, pertama-tama tekan tombol pengaman (1) lalu tekan dan tahan tombol on/off (19).

Untuk mengunci tombol on/off (19), tekan kembali tombol pengaman (1).

Untuk mematikan, lepaskan tombol on/off (19). Jika Anda telah mengunci tombol on/off (19) dengan tombol pengaman (1), tekan singkat tombol on/off (19) dan lepaskan.

Kontrol elektronik konstan

Kontrol elektronik konstan membuat kecepatan putaran berjalan tanpa beban dan sewaktu dibebani hampir selalu konstan dan menjamin hasil kerja yang merata.

Mengatur kedalaman frais (lihat gambar D)

Pengaturan kedalaman frais hanya boleh dilakukan pada perkakas listrik yang dimatikan.

Untuk pengaturan kasar kedalaman frais, lakukan proses berikut:

• Letakkan perkakas listrik dengan pisau frais terpasang pada benda kerja yang akan dikerjakan.
• Setel pembatas level (9) pada level paling rendah; pembatas level akan terkunci.

- Kendurkan baut kupu-kupu pada pembatas kedalaman (11) sehingga pembatas kedalaman (13) dapat bergerak bebas.

- Tekan tuas penjepit untuk penguncian kedalaman frais (16) ke arah ① dan arahkan mesin frais vertikal perlahan ke bawah hingga pisau frais (18) menyentuh permukaan atas benda kerja. Lepaskan kembali tuas penjepit untuk penguncian kedalaman frais (16) untuk mengunci kedalaman benam. Bila perlu, tekan tuas penjepit untuk penguncian kedalaman frais (16) ke arah ② untuk menguncinya.

- Tekan pembatas kedalaman (13) ke bawah hingga berada pada pembatas level (9). Setel slider dengan penanda indeks (12) pada posisi 0 di skala kedalaman frais (14).

- Setel pembatas kedalaman (13) pada kedalaman frais yang diinginkan dan kencangkan baut kupu-kupu pada pembatas kedalaman (11). Pastikan slider tidak lagi disetel dengan penanda indeks (12).

- Tekan tuas penjepit untuk penguncian kedalaman frais (16) ke arah ① dan arahkan mesin frais vertikal ke posisi paling atas.

Pada kedalaman frais yang besar, sebaiknya lakukan pemesinan beberapa kali dengan hanya menghasilkan sedikit serpihan. Dengan bantuan pembatas level (9), proses frais dapat dibagi menjadi beberapa level. Untuk itu, setel kedalaman frais yang diinginkan dengan level pembatas level paling rendah dan kemudian pilih level yang lebih tinggi untuk pemesinan pertama.

Petunjuk pengoperasian

▶ Lindungilah pisau frais terhadap benturan dan sentakan.

▶ Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

Arah dan proses frais (lihat gambar E)

▶ Proses frais harus selalu berlawanan dengan arah putar dari mata frais (18) (gerak berlawanan). Jika arah pemotongan sesuai dengan arah putar dari mata frais (gerak sama), perkakas listrik dapat terpental dari tangan pengguna.

Setel kedalaman frais yang diinginkan.

Letakkan perkakas listrik dengan pisau frais yang sudah dipasang pada benda yang akan dikerjakan, kemudian hidupkan perkakas listrik.

Tekan tuas penjepit untuk penguncian kedalaman frais (16) ke bawah dan gerakkan mesin frais vertikal perlahan ke bawah hingga kedalaman frais yang diatur tercapai. Lepaskan kembali tuas penjepit untuk penguncian kedalaman frais (16) untuk mengunci kedalaman benam. Bila perlu, tekan ke atas tuas penjepit untuk penguncian kedalaman frais (16) untuk menguncinya.

Lakukan proses frais dengan dorongan ke depan yang merata.

Setelah proses frais selesai, kembalikan mesin frais vertikal ke posisi paling atas.

46 | Bahasa Indonesia

Matikan perkakas listrik.

Frais dengan alat penghenti (lihat gambar F)

Untuk memproses benda kerja yang lebih besar, misalnya saat pemotongan slot, papan atau lis dapat dikencangkan pada benda kerja sebagai alat penghenti lalu arahkan mesin frais vertikal pada alat penghenti. Arahkan mesin frais vertikal pada sisi alas peluncur yang diratakan pada alat penghenti.

Frais tepian atau profil

Pada pekerjaan memotong pinggiran atau profil tanpa mistar sejajar, pisau frais yang dipakai harus memiliki ujung bundar atau bantalan peluru.

Dekatkan perkakas listrik yang sudah dihidupkan dari samping pada benda yang akan dikerjakan hingga ujung bundar atau bantalan peluru pisau frais terkena pada sisi dari benda yang akan dikerjakan.

Dorong perkakas listrik sepanjang sisi benda yang dikerjakan. Perhatikan supaya pisau frais berada dalam posisi bersudut. Tekanan yang terlalu besar dapat merusak pinggiran benda yang dikerjakan.

Frais dengan mistar paralel (lihat gambar G-H)

Masukkan mistar paralel (27) dengan batang pemandu (26) ke dalam pelat dasar (6) dan kencangkan dengan baut kupukupu (4) sesuai dengan yang diperlukan.

Dorong perkakas listrik yang dihidupkan ke sepanjang sisi benda kerja secara merata dan tekan dari samping pada mistar paralel.

Frais busur (lihat gambar I-J)

Putar mistar paralel (27) sehingga permukaan pembatasnya menghadap ke atas.

Masukkan mistar paralel (27) dengan batang pemandu (26) ke dalam pelat dasar (6) dan kencangkan dengan baut kupukupu (4) sesuai dengan yang diperlukan.

Kencangkan pin pemusat (28) dengan baut kupu-kupu (29) dengan mengebor pada mistar paralel (27).

Masukkan pin pemusat (28) ke dalam titik tengah busur yang ditandai dan lakukan proses frais dengan tekanan yang merata.

Frais dengan pembatas lengkungan (lihat gambar K-L)

Masukkan mistar paralel (27) dengan batang pemandu (26) ke dalam pelat dasar (6) dan kencangkan dengan baut kupukupu (4) sesuai dengan yang diperlukan.

Kencangkan pembatas lengkungan dengan rol pemandu yang terpasang (30) dengan mengebor pada mistar paralel (27).

Gerakkan perkakas listrik dengan sedikit menekan pada sisi samping di sepanjang tepi benda kerja.

Frais dengan lingkaran frais (lihat gambar M)

Untuk pengerjaan frais sirkular, gunakan lingkaran frais/adaptor rel pemandu (31). Pasang lingkaran frais seperti yang ditunjukkan pada gambar.

Pasang sekrup pemusat (36) ke dalam ulir lingkaran frais.

akan difrais, pastikan ujung sekrup masuk ke dalam permukaan atas benda kerja.

Atur radius yang diinginkan dengan menggeser lingkaran frais dengan kuat dan kencangkan baut kupu-kupu (33) dan (34).

Setelah mengendurkan baut kupu-kupu (34), ukuran panjang dapat diatur dengan kenop putar (35). Dalam hal ini, satu putaran sesuai dengan kisaran penyetelan sebesar 2,0 mm, satu garis skala pada kenop putar (35) sesuai dengan pengubahan kisaran penyetelan sebesar 0,1 mm.

Gerakkan perkakas listrik yang dihidupkan dengan gagang kanan (2) dan gagang untuk lingkaran frais (32) di atas benda kerja.

Frais dengan rel pemandu (lihat gambar N)

Dengan bantuan rel pemandu (37), Anda dapat melakukan proses pengerjaan lurus.

Untuk mengimbangi perbedaan ketinggian, pasang pelat pengatur jarak (38).

Pasang lingkaran frais/adaptor rel pemandu (31) seperti yang ditunjukkan pada gambar.

Kencangkan rel pemandu (37) pada benda kerja dengan alat pengencang yang sesuai, misalnya klem. Pasang perkakas listrik dengan adaptor rel pemandu yang terpasang (31) ke rel pemandu.

Frais dengan ring penyalinan (copy ring) (lihat gambar O-P)

Dengan ring penyalinan (39), kontur dari templat atau pola dapat dipindahkan ke benda kerja.

Pilih ring penyalinan yang cocok menyesuaikan ketebalan pola atau templat. Karena ring penyalinan menonjol ke luar, maka pola harus mempunyai ketebalan setidaknya 8 mm. Gerakkan tuas pembuka kunci (17) dan masukkan ring penyalinan (39) dari bawah ke dalam pelat dasar (6). Untuk itu, nok penempatan harus terkunci ke dalam ceruk ring penyalinan.

Pilih pisau frais dengan diameter yang lebih kecil daripada diameter ring penyalinan bagian dalam.

Untuk frais dengan ring penyalinan (39), lakukan proses berikut:

- Dekatkan perkakas listrik yang dihidupkan dengan ring penyalinan pada pola.

- Tekan tuas penjepit untuk penguncian kedalaman frais (16) ke bawah dan gerakkan mesin frais vertikal perlahan ke bawah hingga kedalaman frais yang diatur tercapai. Lepaskan kembali tuas penjepit untuk penguncian kedalaman frais (16) untuk mengunci kedalaman benam. Bila perlu, tekan ke atas tuas penjepit untuk penguncian kedalaman frais (16) untuk menguncinya.

- Dorong perkakas listrik dengan ring penyalinan (copy ring) yang menonjol ke luar dengan tekanan dari samping pada sepanjang pola.

Perawatan dan servis

Perawatan dan pembersihan

▶ Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.
▶ Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.
Bila memungkinkan, selalu gunakan sistem ekstraksi dalam kondisi pengoperasian yang ekstrem. Seringlah membersihkan kisi-kisi ventilasi dengan kuas dan hubungkan perangkat pelindung dari kebocoran listrik (PRCD). Saat melakukan pengerjaan pada bahan logam, debu konduktif dapat mengendap di dalam perkakas listrik. Isolasi keamanan dari perkakas listrik dapat terganggu.

Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch resmi agar keselamatan kerja selalu terjamin.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Alamat layanan lainnya dapat ditemukan di:

Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan.

Jangan membuang perkakas listrik ke dalam sampah rumah tangga!

Tiếng Việt

Hướng dẫn an toàn
