HƯỚNG DẪN NGƯỜI DÙNG TCS33ED HiKOKI

Ý NGHĨA CÁC BIỂU TƯỢNG

LU'U Ý: Một số thiết bị không có các biểu tượng này.

	Sau đây là các biểu tượng được dùng cho máy cưa. Đảm bảo bạn hiểu rõ ý nghĩa của chúng trước khi sử dụng.
	Bạn cần phải đọc kỹ, hiểu rõ và tuân thủ các lưu ý và cảnh báo an toàn sau đây. Sử dụng máy cưa bất cần hoặc không đúng cách có thể gây ra chấn thương nghiêm trọng hoặc chết người.		Ngừng khẩn cấp
	Đọc kỹ, hiểu rõ và tuân thủ mọi cảnh báo và hướng dẫn trong số tay này cũng như trên máy cưa.		Hỗn hợp nhiên liệu và đầu
	Luôn mang theo các dụng cụ bảo vệ mắt, đầu và tai khi sử dụng máy cưa này.		Châm đầu phun xích
	Chú ý đến nguy hiểm đến từ lực giật lủi. Hãy chủ ý đến chuyển động hướng lên và/hoặc giật lủi đột ngột và bất ngờ có thể xảy ra từ thanh dẫn.		Điều chỉnh bộ chế hòa khí – Tốc độ không tải
	Cẩm sử dụng một tay. Khi cắt, giữ chặt máy cưa bằng cả hai tay với ngón cái khóa chặt quanh tay cầm phía trước.		Điều chỉnh bộ chế hòa khí – Kết hợp tốc độ chậm
	Hăm xích		Điều chỉnh bộ chế hòa khí – Kết hợp tốc độ cao
	Cuộn cảm kháng - Vị trí khởi động (Mở) Bơm khởi động
	Cuộn cảm kháng - Vị trí bắt đầu (Đóng)		Mức công suất âm thanh được đảm bảo
	Bật/Khởi động		Bề mặt nóng
	Tất/Ngừng		Chỉnh bơm dầu

Mục lực

PHU KIÊN NÀO LÀ QUAN TRONG? 38

CÁNH BÁO VÀ HƯỚNG DẮN AN TOÀN 39

THÔNG SỐ KỸ THUẬT 41

QUY TRÌNH LÁP RÁP 42

QUY TRÌNH VĂN HÀNH 42

BÁO DƯỞNG 44

Hồng hóc linh kiện

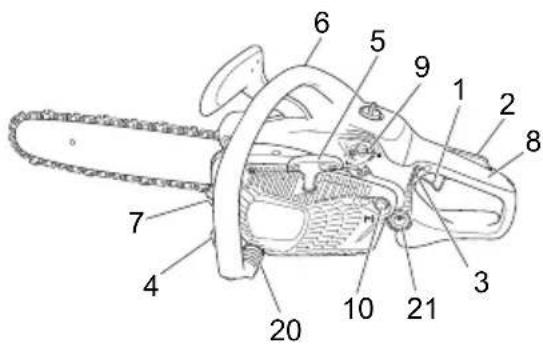

PHỤ KIỆN NÀO LÀ QUAN TRỘNG?

1. Cần điều chỉnh: Thiết bị được kích hoạt bằng ngón tay của người vận hành để điều khiển tốc độ động cơ.
2. Khóa cần điều chỉnh: Thiết bị giúp đề phòng hoạt động bất ngờ của cần điều chỉnh cho đến khi được nhà ra bằng tay.
3. Công tắc STOP (DÙNG): Thiết bị dùng để cho phép khởi động hoặc tắt động cơ.
4. Nắp đây bình chứa dầu: Dùng để đây bình chứa dầu.
5. Bộ khởi động giật lùi: Kéo tay cảm để khởi động động cơ.
6. Tay cảm phía trước: Đỗ tay cảm nằm ở hoặc hướng về phía trước hộp chứa động cơ.
7. Nắp đây bình nhiên liệu: Dùng để đây bình nhiên liệu.
8. Tay cảm phía sau: Tay cảm phụ trợ được đặt tại hoặc về phía sau thân động cơ.
9. Cần điều khiển bước gió: Thiết bị dùng để bơm đầy nhiên liệu/hỗn hợp khí vào bộ chế hòa khí nhằm trợ giúp khởi động.
10. Bơm khởi động: Thiết bị dùng để cung cấp thêm nhiên liệu nhằm trợ giúp khởi động.
11. Thanh dãn: Bộ phận này vốn hỗ trợ và truyền dẫn xích máy cửa.
12. Xích máy cửa: Xích dùng làm dụng cụ cắt.
13. Hâm xích (Tấm chắn bảo vệ tay phía trước): Thiết bị dùng để dùng hoặc khóa xích.
14. Móc hâm xích: Thiết bị dùng để hâm tốc độ xích máy cưa.
15. Vò bọc máy lọc không khí: Vò bọc cho máy lọc không khí và bộ chế hòa khí.
16. Vò máy bên: Vò máy bảo vệ thanh dẫn, xích cửa, khớp ly hợp và bánh xích khi máy cửa xích đang hoạt động.
17. Bu lòng điều chỉnh độ căng: Thiết bị, thường tác động lên thanh dẫn, để điều chỉnh độ căng của cửa xích.
18. Vít điều chỉnh dầu bôi trơn xích: Thiết bị để điều chỉnh việc cung cấp dầu bôi trơn lên thanh dẫn và xích cửa.
19. Bộ giảm thanh: Giảm tiếng ổn động cơ và dẫn đường cho khí thải.
20. Lò xo chống rung: Giảm truyền động rung đến tay người vận hành.
21. Cao su chống rung: Giảm truyền động rung đến tay người vận hành.
22. Chuỗi thanh kẹp xích: Bảo vệ bao máy và thanh dẫn.
23. Thanh giảm xóc máu nhơn: Thiết bị hoạt động như trục xoay khi tiếp xúc với cây hoặc gỗ.
24. Vỏ đay thanh dẫn: Thiết bị dùng để đay thanh dẫn và xích máy cưa khi bạn không sử dụng máy cưa.
25. Chìa vận đai óc hộp phụ kiện: Dụng cụ dùng để tháo hoặc lắp bugi và căng xích máy cửa.
26. Hướng dẫn sử dụng: Được kèm theo máy cửa. Đọc kỹ trước khi sử dụng và lưu giữ để tham khảo sau này nhằm hiểu rõ các kỹ thuật thích hợp và an toàn.
27. Nhân cảnh báo nóng bề mặt: Nhân để cảnh báo nóng bề mặt.

Quan tâm đặc biệt đến các lưu ý đặt ngay sau các từ sau đây:

CÀNH BÁO

Cho biết có nhiều khả năng bị chấn thương cá nhân nghiệm trọng hoặc thiệt mạng nếu không tuân thủ các hướng dẫn.

CHÚ Ý

Cho biết có khả năng bị chấn thương cá nhân hoặc hư hỏng thiết bị nếu không tuân thủ các hướng dẫn.

LU'U Ý

Thông tin hữu ích về chức năng và cách sử dụng thích hợp.

An toàn cho người vận hành

○ Luôn mang tâm chấn bảo vệ mặt hoặc kính bảo hộ.

○ Phải sử dụng găng tay khi mài sắc xích.

○ Luôn mang thiết bị bảo hộ an toàn như áo giảm nhiệt, quản dài, găng tay, mũ bảo hộ, giày ống có mũi bằng thép và để không trượt, và thiết bị bảo vệ mất, tai và chân bất cứ khi nào bạn sử dụng máy cửa xích. Để vận hành trên cây, giày ống an toàn phải thích hợp với các kỹ thuật leo trèo. Liên hệ với đại lý Tanaka để được hỗ trợ lựa chọn đúng thiết bịKhông mặc quản áo lùng những, quản soóc, đeo trang sức, mang dép hoặc đi chân không.

Để tóc ngắn an toàn phía trên vai.

○ Không vận hành máy cửa này khi bạn mật môi, bị ôm hoặc đang dùng rượu, ma túy hoặc thuốc tây.

○ Không được để trẻ em hoặc người thiếu kinh nghiệm vận hành máy cửa này.

○ Mang thiết bị bảo vệ tai. Để ý đến môi trường xung quanh.

Đề ý đến mọi người đúng xem, người mà có thể đang báo hiệu sự cố.

Tháo ngay thiết bị an toàn sau khi tất động cơ.

○ Mang thiết bị bảo vệ đầu.

○ Không được bất hoặc chạy động cơ bên trong phòng hoặc tòa nhà kín. Việc hít phải khí thải có thể gây tử vong.

Đế bảo vệ đường hô hấp, hãy deo mặt nạ bảo vệ khi có hơi dầu từ xích tỏa ra và bụi từ mùn cưa.

○ Giữ cho các tay cảm không dính dầu và nhiên liệu.

○ Giữ đôi tay cách xa thiết bị cắt.

○ Không được cảm hoặc giữ thiết bị cất của máy cửa.

○ Khi tắt máy, hãy đảm bảo ràng thiết bị phụ cắt đã ngưng lại trước khi thiết bị dùng lại.

○ Khi thao tác kéo dài, hãy định kỳ ngừng lại để bạn có thể tránh được Hội chứng rung tay (HAVS) có thể xảy ra do sự rung động.

○ Quy định quốc gia có thể hạn chế việc sử dụng máy.

○ Người vận hành phải tuân thủ các quy định địa phương tại khu vực đang cửa.

CÀNH BÁO

○ Các hệ thống chống rung không đảm bảo rằng bạn sẽ luôn tránh được Hội chứng rung bàn tay-cánh tay hoặc hội chứng ống cổ tay.

Do đó, những người thường dùng máy cửa liên tục nên theo dõi kỹ tình trạng của các bàn tay và ngón tay của mình. Nếu có bất kỳ hội chứng nào ở trên, hãy đến gặp bác sĩ ngay.

○ Việc tiếp xúc lâu dài hoặc liên tục với các mức tiếng ổn cao có thể gây khiếm thính vĩnh viễn. Phải luôn mang dụng cụ bảo vệ tai thích hợp khi vận hành thiết bị/máy.

Nếu bạn đang sử dụng bất kỳ thiết bị điện/diện tử y học nào như máy trợ tim, hãy tham khảo ý kiến bắc sĩ cũng như nhà sản xuất thiết bị trước khi vận hành bất kỳ thiết bị điện nào.

An toàn thiết bị/máy

○ Kiểm tra toàn bộ thiết bị/máy móc trước khi sử dụng và sau khi làm rơi hoặc bị các tác động khác. Thay thế các phụ kiện bị hồng. Kiểm tra các lỗ rò rỉ nhiên liệu và đảm bảo mọi chốt cải đều được lắp thích hợp và tiết chặt.

○ Phải thay thế các phụ kiện đã bị nút mẻ hoặc bị hồng trước khi sử dụng thiết bị/máy.

Đảm bảo thùng chứa bên cạnh được gắn thích hợp.

Đặt xa các phụ kiện khác khi thực hiện điều chỉnh bộ chế hòa khí.

○ Chỉ sử dụng các phụ kiện cho thiết bị/máy này như được đề nghị bởi nhà sản xuất.

Không được đặt bất kỳ vật cần nào vào miếng mạ lót xích. Nếu xích va chạm nhau, phải tất máy cửa và kiểm tra cần thận.

Đảm bảo bơm đầu tự động vẫn đang hoạt động. Luôn nạp đầy đầu sạch vào bình dụng đầu. Không được để xích chạy khô trên thanh dẫn.

Tất cả dịch vụ về cura xích ngoại trừ những sản phẩm được liệt kê trong hướng dẫn sử dụng dành cho người vận hành/chủ sở hữu phải do đại lý Tanaka cung cấp. (Ví dụ: nếu sử dụng các công cụ không thích hợp để tháo bánh đa hoặc để giữ bánh đa nhằm tháo khớp trục, bạn có thể gây ra thiệt hại kết cấu cho bánh đa và sau đó khiến cho bánh đa nổ tung.)

CÀNH BÁO

○ Không được sửa đổi thiết bị/máy trong mọi trường hợp. Không dùng thiết bị/máy cho bất cứ công việc nào ngoại trừ công việc cần dùng đến.

Không được dùng máy cửa xích mà không có bất cứ thiết bị an toàn nào hoặc có thiết bị an toàn bị hồng. Điều này có thể gây ra chấn thương cá nhân nghiệm trọng.

○ Không được phép dùng thanh dẫn/xích khác thay vì loại đã được đề nghị bởi nhà sản xuất vì điều này có thể dẫn đến nguy cơ cao về tai nạn hoặc chấn thương cá nhân.

An toàn nhiên liệu

○ Pha và nạp nhiên liệu ở bên ngoài và nơi không có các tia lửa điện hoặc ngọn lửa.

○ Dùng bình chứa nhiên liệu thích hợp.

○ Không hút thuốc hoặc cho phép hút thuốc gần nhiên liệu hoặc thiết bị/máy hoặc trong khi sử dụng thiết bị/máy.

○ Lau sạch mọi vết dầu loang trước khi khởi động động cơ.

○ Di chuyển xa vị trí nạp nhiên liệu ít nhất 3 mét trước khi khởi động động cơ.

○ Tất động cơ và đề máy người vải phút trước khi tháo nắp thùng chứa nhiên liệu.

Hút sạch bình chứa nhiên liệu trước khi cắt giữ thiết bị/máy. Bạn nên hút sạch nhiên liệu khởi bình chứa sau mỗi lần sử dụng. Nếu nhiên liệu vẫn giữ lại trong bình chứa, hãy cắt giữ thiết bị theo cách không bị rò rì nhiên liệu.

Cắt giữ thiết bị/máy và nhiên liệu ở khu vực nơi mà hơi nhiên liệu không thể đến được với các tia lửa điện hoặc ngọn lửa đang bật từ bếp đun nước, động cơ điện hoặc công tác, lò sroui, v.v...

CẢNH BÁO

Nhiên liệu có thể rất dễ bị bắt lừa và dễ dàng hít phải, hãy đặc biệt chú ý khi xử lý.

An toàn khi cửa

○ Không cửa bất cứ vật liệu nào khác ngoài gỗ hay các vật liệu bằng gỗ.

Để bảo vệ đường hô hấp, hãy đeo mặt nạ bảo vệ hóa chất khi cửa gỗ sau khi cây đã được phun thuốc trừ sâu.

Giữ các đối tượng khác như trẻ em, động vật, người đứng xem và người trợ giúp bên ngoài vùng nguy hiểm. Tất ngay động cơ nếu mọi người tiến gần đến bạn.

○ Giữ chặt thiết bị/máy bằng tay phải trên tay cảm phía sau và tay trái trên tay cảm phía trước.

○ Giữ chặt chân và giữ thăng bằng. Không với xa quá.

○ Giữ mọi bộ phận trên cơ thể xa khởi bộ giảm thanh và bộ phận cắt khi động cơ đang chạy.

○ Tiếp tục giữ cho thanh dẫn/xích nằm dưới mức eo.

○ Trước khi đón hạ cây, người vận hành phải làm quen với các kỹ thuật cưa của máy cưa xích.

Đảm bảo chuẩn bị trước vị trí thoát an toàn khởi cây đốn ngã.

○ Trong lúc cửa, giữ chặt thiết bị/máy bằng cả hai tay với ngón cái được khóa chặt quanh tay cảm phía trước và đứng vùng bằng hai chân và cơ thể cân bằng.

Đứng về phía một bên của thanh dẫn khi cắt - không bao giờ đúng trực tiếp ở đẳng sau nó.

Nếu được trang bị, hãy luôn giữ cho bộ giảm chấn có mẫu hướng về phía một cái cây, bởi vì sợi xích có thể đột nhiên bị kéo về phía cái cây.

○ Khi cửa xong, luôn sẵn sàng nhắc máy cửa lên để nó không chạy theo đá và cắt vào ống chân, bàn chân và cơ thể bạn hoặc va cham với vật cần.

Hãy cảnh giác với lực đầy ngược lại (khi cửa xích bạt trở lại phía người điều khiển). Dùng bao giờ cắt bằng mũi thanh dẫn.

○ Khi di chuyển sang một khu vực cưa mới, đảm bảo tất máy cưa và dùng mọi bộ phận cắt.
○ Không được đặt máy của xuống đất khi đang chạy.
○ Luôn đảm bảo đã tất động cơ và dùng hẩn mọi bộ phận cắt trước khi đơn sạch mảnh vụn hoặc gỗ cò khởi bộ phận cắt.
○ Luôn mang theo bộ dụng cụ cấp cứu khi vận hành mọi thiết bị điện.
○ Không được bật hoặc chạy động cơ bên trong phòng hoặc tòa nhà kín và/hoặc gần chất lỏng dễ cháy. Việc hít phải khí thải có thể gây tử vong.

An toàn khi bảo trì

○ Bảo trì thiết bị/máy theo các quy trình khuyến nghi.
○ Ngắt bugi trước khi thực hiện dịch vụ bảo trì ngoại trừ các điều chỉnh bổ chế hòa khí.
Đặt xa các phụ kiện khác khi thực hiện điều chỉnh bộ chế hòa khí.
○ Sử dụng phụ kiện thay thế Tanaka chính hăng như đề nghị của nhà sản xuất.

CHÚ Ý

Không tháo rời bộ khởi động giật lùi. Có khả năng xảy ra thương tích cá nhân khi có sự bật mạnh trở lại.

CÀNH BÁO

Bảo trì không đúng cách có thể gây hỏng nặng cho động cơ hoặc dẫn đến chấn thương cá nhân.

Vận chuyển và bảo quản

○ Xách thiết bị/máy bằng tay với động cơ đã tất và đặt bộ giảm xóc cách xa cơ thể.
○ Làm mát động cơ, rút hết nhiên liệu, và đóng chặt thiết bị/máy móc trước khi lưu trữ hoặc vận chuyển.
Hút sạch bình chứa nhiên liệu trước khi cắt giữ thiết bị/máy. Bạn nên sút sạch nhiên liệu khởi bình chứa sau mỗi lần sử dụng. Nếu nhiên liệu vẫn giữ lại trong bình chứa, hãy cắt giữ thiết bị theo cách không bị rò rì nhiên liệu.
○ Cát giữ thiết bị/máy xa tầm tay trẻ em.
○ Vệ sinh và bảo dưỡng thiết bị cần thận và cất giữ nó ở nơi khô ráo.
Đảm bảo công tắc STOP (DÙNG) được chuyển sang off (tất) khi vận chuyển hoặc cát giữ.
○ Khi vận chuyển hoặc cất giữ, hãy đây vỏ thanh dẫn lại.
Nếu xảy ra các sự cố không bao gồm trong sổ tay này, hãy thận trọng và dùng cách xử trí thông dụng. Liên hệ với đại lý Tanaka nếu bạn cần sự trợ giúp.

CÀNH BÁO

NGUY HIÊM ĐÉN TỪ LỰC GIẮT LÙI (Hình 1)

Một trong những hiểm họa nghiêm trọng nhất khi làm việc với máy cưa xích là máy có thể bị giật lủi. Cú giật lủi có thể xảy ra khi đầu mút của thanh dẫn chạm vào vật nào đó, hoặc trong lúc cưa, phần gỗ tiến đến gần sát và ép vào xích máy cưa. Lực va chạm đầu mút trong một vài trường hợp có thể gây ra phần ứng giật ngược đốt ngọt, đầy thanh dẫn bật lên và giật lủi về phía bạn. Lực ép lên xích máy cửa dọc theo phía trên thanh dẫn cũng có thể đầy thanh dẫn giật ngược nhanh về phía bạn. Một trong hai phần ứng trên đều có thể khiến cho bạn khó kiểm soát máy cưa và có khả năng dẫn đến chắn thương nghiêm trọng. Mặc dù máy cưa của bạn đã được thiết kế đảm bảo an toàn, tuy vậy bạn không nên quá phụ thuộc vào các tỉnh năng an toàn này. Bạn phải luôn luôn xác định phần đầu của thanh dẫn nằm ở đầu. Lực giật lủi sẽ xảy ra nếu bạn làm cho vùng dễ bị giật lủi (1) của thanh dẫn chạm vào vật nào đó.

Không được sử dụng vùng đó. Lực giật lui do sức ép xảy ra khi vết cưa tiến gần và ép vào phần trên của thanh dẫn. Hãy nghiên cứu vết cưa của bạn và đảm bảo chắc chắn là nó sẽ mở ra khi bạn cưa xuyên qua. Duy trì kiểm soát trong lúc động cơ đang hoạt động bằng cách luôn giữ vững máy cửa với tay phải giữ chắc tay cầm phía sau, tay trái nằm tay cầm phía trước và dùng ngón cái cùng các ngón khác bao quanh tay cảm. Luôn luôn cảm máy cửa bằng cả hai tay trong khi vận hành và cửa với tốc độ cao.

Thực hiện theo các hướng dẫn về cách mài sắc và bảo dưỡng của nhà sản xuất đối với xích máy cửa. Thiếu hoạt động bảo dưỡng có thể tăng khả năng hoạt động giật lùi.

THÔNG SỐ KỸ THUẬT

Mẫul	TCS33ED (35S) TCS33ED (40S)
Loại thiết bị Máy cưa xích cầm tay
Kích thước động cơ (cm3) 32,2
Bugi NGK BPMR-7A
Dung tích bình chứa nhiên liệu (cm3) 290
Dung tích bình chứa dầu phun xích (cm3) 180
Trọng lượng khô (kg)(Không có thanh dẫn và xích)	3,7
Chiều dài thanh dẫn (mm) 350 400
Bước xích (mm) 9,53
Cỡ xích (mm) 1,27
Mức áp suất âm thanh LpA (dB (A))theo chuẩn ISO 22868
Tương đương*1	100
Bất định	1
Mức công suất âm thanh LwA (dB (A))theo chuẩn ISO 22868
Được xác định*2	112
Bất định	1,5
Mức công suất âm thanh LwA (dB (A))theo chuẩn 2000/14/EC
Được xác định*2	112
Được bảo đảm	114
Mức giao động (mét/giây vuông)theo chuẩn ISO 22867
Tay cầm phía trước*1	3,8
Tay cầm phía sau*1	4,6
Bất định	1
Công suất động cơ tối đatheo chuẩn ISO 7293 (kW)	1,3
Tốc độ động cơ tối đa (vòng/phút) 13500
Tốc độ động cơ không tải (vòng/phút) 2800 - 3200
Loại xích	91PX(Oregon)
Tốc độ xích tối đa (phút/giây) 25,7
Bánh xích (số bước răng)	6
Loại đã răng xích	Thanh giảng

LU'U Ý: Mức độ ổn/độ rung được tính bằng tổng năng lượng gia quyền thời gian đối với độ ổn/độ rung trong các điều kiện làm việc khác nhau với sự phân bố thời gian như sau:
*1: 1/3 không hoạt động, 1/3 hoạt động toàn lực, 1/3 tăng tốc.
*2: 1/2 hoạt động toàn lực, 1/2 tăng tốc.
Mọi dữ liệu luôn có sự thay đổi mà không cần thông báo.

QUY TRÌNH LẮP RÁP

CÁNH BÁO

Tất động cơ trước khi thực hiện bất kỳ việc kiểm tra hoặc bảo dưỡng nào.

Không bao giờ thử khởi động động cơ mà không có bao máy, thanh dẫn và dây xích đã được gắn chặt an toàn.

1. Kéo tấm bảo vệ tay phía trước (2) hướng về tay cầm phía trước để kiểm tra xem hâm xích đã được nhà hay chưa. (Hình 2)
2. Thảo đai ốc bàn kẹp thanh dẫn (3). Thảo thùng chứa bên cạnh (4) (Hình 3)

* Trong trường hợp ráp bộ giảm xung có mẫu nhọn (5); dít vít văn bộ giảm xung có mẫu nhọn (5) vào thiết bị. (Hình 4)

1. Lắp đặt thanh dẫn (6) vào các bulông (7) rời đầy nó hướng xa về phía bánh (8). (Hình 5)

2. Xác nhận hướng xích cưa (9) chính xác như trong hình, và sắp xếp sợi ích theo bánh răng (8). (Hình 5)

3. Hương các mất xích sợi xích vào các rãnh trên khắp thanh dẫn (6).

4. Lắp đặt vỏ máy (4) vào các bu lông (7). Hãy chắc chắn rằng thiết bị căng xích điều chỉnh bu lông (10) khớp với lỗ trên thanh dẫn (11). (Hình 5)

Sau đó tiết các đai ốc thanh dẫn (3) bằng tay sao cho đuôi thanh dẫn có thể dịch chuyển lên và xuống dễ dàng. (Hình 6)

1. Nâng cao đoạn cuối của thanh dẫn, và thất chất sợi xích (9) bằng cách xoay bu lông điều chỉnh độ căng (12) theo chiều kim đồng hồ. Để kiểm tra xem độ căng đã thích hợp chưa, chỉ cần nhàng nâng đoạn giữa sợi xích lên và khoảng không giữa thanh dẫn và cạnh mất xích chỉ khoảng 0 - 0,5 mm (13). (Hình 7, 8)

CHÚ Ý

ĐỘ CĂNG CHÍNH XÁC LÀ CỰC KỸ QUAN TRỌNG

1. Nâng đoạn cuối thanh dẫn lên và thất chặt các đai ốc kẹp thanh dẫn (3) bằng cờ lê hộp combi (14). (Hình 9)

2. Xích mới sẽ giãn ra, vì vậy hãy chỉnh xích sau một vài lần cưa và quan sát kỹ độ căng của xích trong nữa giờ đầu sử dụng máy cưa.

LU'U Ý

Kiểm tra thường xuyên độ căng của xích để đạt hiệu suất và độ bền tối ưu.

CHÚ Ý

○ Khi sợi xích bị thất quá chặt, thanh dẫn và sợi xích sẽ nhanh chóng bị hư hồng. Ngược lại, khi sợi xích bị nói lỏng quá, nó có thể rời khởi rãnh trên thanh dẫn.
○ Luôn đeo găng tay khi chạm vào xích.

CÀNH BÁO

Trong khi vận hành, hãy giữ chặt máy cửa xích bằng cả hai tay. Vận hành một tay có thể gây ra chấn thương nghiêm trọng.

QUY TRÌNH VĂN HÀNH

Nhiên liệu (Hình 10)

CÀNH BÁO

Máy cửa xích được trang bị động cơ hai thì. Luôn chạy động cơ bằng nhiên liệu pha với đầu. Chọn nơi thông thoáng tốt khi nạp hoặc cầm nhiên liệu.
○ Nhiên liệu rất để cháy và có thể gây thương tích nghiêm trọng khi hít vào hoặc đồ lên cơ thể của bạn.
Luôn chú ý khi cầm nhiên liệu. Luôn chọn nơi thông thoáng tốt khi cầm nhiên liệu bên trong tòa nhà.

Nhiên liệu

○ Luôn dùng nhiên liệu hóa dầu không chỉ có nhân hiệu 89.
○ Dùng đầu chính hăng cho động cơ hai thì hoặc sử dụng nhiên liệu pha giữa 25:1 và 50:1, hãy xem bình dụng đầu để biết tỷ lệ hoặc liên hệ với đại lý Tanaka.
Nếu dầu chính hăng không có sẵn, hãy dùng dầu chất lượng có thêm chất chống oxy hóa được ghi nhân rõ là dùng cho động cơ hai thì được hong khô (JASO FC GRADE OIL hoặc ISO EGC GRADE). Không dùng dầu pha BIA hoặc TCW (loại làm lạnh nước cho động cơ 2 thì).
○ Không được dùng đầu đa cấp (10 W/30) hoặc đầu thải.

○ Không bao giờ trộn nhiên liệu và đầu trong bình nhiên liệu của máy. Luôn pha nhiên liệu và đầu trong bình chứa sạch riêng biệt.
Luôn bát đầu bằng cách nạp một nửa số nhiên liệu cần dùng. Sau đó nạp toàn bộ số đầu còn lại. Khuấy (lắc) đều hỗn hợp nhiên liệu. Thêm số nhiên liệu còn lại.
Khuấy (lắc) kỹ hỗn hợp nhiên liệu trước khi nạp vào bình chứa.

Lượng pha trộn của dầu hai chu kỳ và xăng

Xăng (lít)	Dầu hai chu kỳ (ml)
	Tỷ lệ 50:1	Tỷ lệ 25:1
0.5	10	——	20
1	20	——	40
2	40	——	80
4	80	——	160

Nạp nhiên liệu (Hình 11)

CÀNH BÁO

○ Luôn luôn tất máy và đề nguội trong vài phút trước khi tiếp nhiên liệu.

Không hút thuốc hoặc để lửa hoặc tia lửa gần nơi tiếp nhiên liệu.

○ Mở chậm bình chứa nhiên liệu (15) khi nạp nhiên liệu để không còn áp suất quá cao có thể xảy ra.

○ Đóng chặt nắp bình nhiên liệu một cách cần thận, sau khi tiếp nhiên liệu.

nhệ ○ Luôn chuyển máy cửa cách khu vực nạp nhiên liệu ít nhất 3 mét trước khi khởi động.

○ Luôn giặt sạch mọi quản áo có dính nhiên liệu bằng xà phòng.

Đảm bảo kiểm tra mọi lỗ rò rǐ nhiên liệu sau khi nạp lại nhiên liệu.

Trước khi nạp nhiên liệu, hãy lau sạch nắp đặt bình chứa để đảm bảo không có chất do vi vào. Đảm bảo nhiên liệu được pha kỹ bằng cách lắc đều bình chứa trước khi nạp nhiên liệu.

Dầu phun xích (Hình 11)

CẢNH BÁO

Không bao giờ sử dụng đầu thải hoặc đầu tái sinh. Nếu bạn sử dụng chúng, nó sẽ gây hại cho sức khỏe của bạn hoặc bản thân thiết bị này.

Từ từ mở bình chứa dầu (16), và đồ đầy dầu bôi trơn xích. Luôn luôn sử dụng dầu bôi trơn xích có chất lượng cao. Khi động cơ đang chạy, dầu bôi trơn xích được xà tự động. Đỗ đầy bồn chứa dầu (16) bằng dầu bôi trơn xích mỗi khi tiếp nhiên liệu.

LU'U Ý

Khi nạp nhiên liệu hoặc đầu phun xích vào bình chứa, hãy đặt máy cửa với phía nắp đây hướng lên. (Hình 11)

ĐIỀU CHÌNH BỔ CÁP DẦU PHUN XÍCH

Theo thông số mặc định gốc, số lượng đầu phun xích phun ra qua hệ thống bôi trơn sẽ được điều chỉnh ở mức tối đa. Chỉnh số lượng theo điều kiện vận hành.

Văn vít chính (17) ngược theo chiều kim đồng hồ để tăng số lượng đầu và vận nó theo chiều kim đồng hồ để giảm số lượng đầu. (Hình 12)

Sử dụng hãm xích (Hình 2 & 13)

Hâm xích được thiết kế đề sử dụng trong trường hợp khẩn cấp như sự cố giật lùi.

Sử dụng phanh hăm bằng cách di chuyển tay cần bảo vệ ở phía trước (2) về phía thanh dẫn. Trong khi sử dụng hăm xích, dù đã kéo cần điều chỉnh nhưng tốc độ động cơ vẫn không tăng và xích vẫn không quay. Để nhà hăm xích, hãy kéo tấm bảo vệ tay phía trước (2) hướng về phía tay cầm phía trước.

Nếu động cơ tiếp tục quay với tốc độ cao khi hãm xích vẫn chưa nhà, khớp trực sẽ trở nên quá nóng và có thể gây ra hồng học.

Khi hâm xích không nhà trong khi máy cửa hoạt động, hãy thả ngay cần điều chỉnh để giảm tốc độ động cơ.

Cách kiểm tra hoạt động của hãm xích (Hình 14)

1) Tất động cơ.
2) Giữ máy cửa xích theo chiều nằm ngang, thả tay khởi tay cầm phía trước, đầy đầu mút thanh dẫn sang gốc cây hoặc khác gỗ và kiểm tra hoạt động của hâm xích. Mức hoạt động sẽ thay đổi theo kích thước thanh dẫn.

Trong trường hợp thắng không hoạt động tốt, liên hệ với đại lý Tanaka để được kiểm tra và sửa chữa.

Khôi động động cơ làm lạnh (Hình 2, 13, 15-18)

LU'U Y

Trước khi khởi động, hãy chắc chắn rằng thanh dẫn/sợi xích không chạm vào bắt cứ thứ gì.

1. Đầy tay cần bảo vệ phía trước (2) để phanh ăn khớp. (Hình 13)
2. Cài đặt công tắc dùng (18) về vị trí ON (Bật). (Hình 15)
3. Đầy bơm mồi (20) khoảng mười lần để nhiên liệu chảy vào bộ chế hòa khí. (Hình 16)
4. Xoay cần nắp nghẽn hơi (19) để đặt nó ở vị trí START (Khôi động). (N) (Hinh 16) Chế độ này này sẽ tự động khóa một nữa van tiết lưu.
5. Nhanh chóng kéo giật bộ khởi động lại (21), cần thận giữ cán trong tầm tay của bạn và không để cho cán giật ngược trở lại. (Hình 17)
6. Khi bạn nghe thấy tiếng đánh lửa đầu tiên, hãy đặt cần nắp nghẽn hơi (19) trở lại để đặt nó ở vị trí RUN (III) (Chạy). (Hình 16)

LU'U Ý

Khi cần nắp nghẽn hơi được đưa trở lại vị trí RUN ( |+) ) từ vị trí START (|) bằng tay, thì tay gạt van tiết lưu sẽ được giữ mở một nửa (van tiết lưu mở một nửa).

1. Nhanh chóng lần nữa kéo giật bộ khởi động lại (21) theo cách nói trên. (Hình 17)

LU'U Ý

Nếu động cơ không khởi động, hãy lặp lại các bước từ 4-7.

1. Ngay sau khi động cơ khởi động, hãy kéo hết tay gạt van tiết lưu (23) trong một lần để ép khóa lại tay gạt van tiết lưu (22) và ngay lập tức thả tay gạt van tiết lưu (23). Sau đó một nửa van tiết lưu được nhà ra. (Hình 18)
2. Kéo tay cần bảo vệ phía trước (2) để phanh được nhà ra. (Hình 2) Cho động cơ khoảng 2-3 phút để khởi động trước khi chịu tải. Không chạy động cơ ở tốc độ cao mà không có tải để tránh làm giảm tuổi thọ của động cơ.

Khời động động cơ nóng

Chỉ sử dụng các bước 1, 2, 7, và 9 để khởi động một động cơ lạnh.

Nếu động cơ không khởi động, hãy sử dụng cùng các bước khởi động giống như một động cơ lạnh.

Kiểm tra việc bôi trơn xích (Hình 19)

Kiểm tra xem đầu bôi tron xích đã được xả đúng cách chưa. Khi xích cửa bắt đầu xoay, hãy chữa điểm đầu của thanh dẫn hướng về phía một gốc cây, v.v., và kéo tay gạt van điều tiết để thực hiện thao tác tốc độ cao trong khoảng 10 giây. Nếu đầu bôi tron xích chảy xuống gốc cây, thì nó được xả ra đúng cách.

CÀNH BÁO

Không mang máy khi động cơ đang chạy.

Tắt máy (Hình. 20)

Giảm tốc độ động cơ, và đầy công tắc dùng (18) đến vị trí stop (dùng).

CÀNH BÁO

Không đặt máy nơi có vật liệu dễ cháy như cỏ khô, vì bộ giảm thanh vẫn còn nóng sau khi động cơ đã dùng lại.

LU'U Ý

Nếu động cơ không dùng lại, nó có thể bị buộc phải dùng lại bằng cách xoay tay gạt van tiết lưu về vị trí START (N). Hây liên lạc với đại lý Tanaka để sửa chữa trước khi khởi động lại động cơ.

CÀNH BÁO

○ Không được với quá xa hoặc cửa ở vị trí cao hơn vai.
○ Cần trọng hơn khi đón gỗ, và không sử dụng cửa xích ở vị trí cao bằng mũi hoặc cao hơn vai.

MÓC HÃM XÍCH

Móc hăm xích nằm trên bộ nguồn ngay phía dưới xích máy cửa nhằm ngăn ngừa trường hợp dây xích bị đứt văng vào người sử dụng.

CÀNH BÁO

Không được đúng ngang hàng với xích máy của khi của.

KỸ THUẬT ĐỐN CÂY, CƯA NHÁNH VÀ XỀ GỐ CƠ BẢN

Mục đích của những thông tin sau là nhằm cung cấp cho bạn hướng dẫn khái quát về kỹ thuật cửa gỗ.

CÀNH BÁO

○ Thông tin này không áp dụng cho mọi tỉnh huống cụ thể, vốn có thể phụ thuộc vào những khác biệt về thảm thực vật, địa hình, loại gỗ, hình dáng và kích thước cây, v.v... Liên hệ với đại lý Tanaka, cơ quan lâm nghiệp hoặc các trường lâm nghiệp ở địa phương để được tư vấn về các vấn đề cụ thể liên quan đến cắt cây tại khu vực của bạn. Điều này sẽ giúp bạn làm việc hiệu quả và an toàn hơn.

○ Tránh cưa trong điều kiện thời tiết bất lợi như sương mù dày đặc, mưa lớn, lạnh giá, gió mạnh, v.v...

Thời tiết bất lợi thường khiến mọi người mật môi khi làm việc và dễ phát sinh tỉnh huống nguy hiểm như mặt đất trơn trượt.

Gió mạnh có thể xô đồ cây cối theo hướng không như ý, gây thiệt hại cho tài sản hoặc gây thương tích cá nhân.

CHÚ Ý

Không bao giờ được sử dụng máy cửa xích làm đơn bảy hay cho bất kỳ mục đích nào khác không thuộc chức năng của máy.

CẢNH BÁO

○ Tránh đố những chương ngại như gốc cây, ngọn cây, nhánh cây hay cây ngã. Hãy quan sát hố và rãnh. Đặc biệt chú ý khi làm việc trên mặt đất đốc hay không bằng phẳng.

Tất động cơ khi di chuyển từ nơi này sang nơi khác.

Luôn cưa với cần điều chỉnh mở rộng. Có thể dễ dàng bắt được dây xích khi đang chuyển động chậm và giật cưa xích.

○ Không bao giờ sử dụng cửa xích bằng một tay.

Bạn không thế kiểm soát cửa xích đúng cách và bạn có thể mất kiểm soát và bị thương nghiệm trọng.

Giữ cho thân cửa xích gần với cơ thể của bạn để tăng sự kiểm soát và giảm sức căng.

Khi cắt bằng phần dưới cùng của sợi xích, thì phần lực sẽ kéo cưa xích ra xa bạn hướng về thanh gỗ mà bạn đang cắt.

Cưa xích sẽ kiểm soát tốc độ cưa và mùn cưa sẽ hướng thẳng về phía bạn. (Hình 21)

○ Khi cắt bằng phần trên của sợi xích, phần lực sẽ đầy cưa xích về phía bạn và đi xa khởi thanh gỗ mà bạn đang cắt. (Hình 22)
○ Có khả năng xuất hiện lực đầy ngược nếu cửa xích bị đầy đủ xa đến nổi bạn bắt đầu cắt bằng mũi thanh dẫn.

Phương pháp cắt an toàn nhất là cắt bằng phần dưới cùng của sợi xích. Việc cura bằng phần trên khiến khó kiểm soát cưa xích hơn và làm tăng nguy cơ xuất hiện lực đẩy ngược.

○ Trong trường hợp xích máy cửa bị khóa, hãy mở cần điều chỉnh ngay.

Nếu cần điều chỉnh cứ quay vòng với tốc độ cao trong khi xích máy cửa bị khóa, khớp ly hợp sẽ nóng quá mức gây ra sự cố.

LU'U Ý

Nếu được trang bị, hãy luôn luôn giữ cho bộ giảm chấn có mẫu hướng vào một cái cây, bởi vì sợi xích có thể đột nhiên bị kéo vào cái cây.

ĐỐN CÂY

Đớn cây khác hằng với chất cây. Bạn còn phải làm cho cây ngã cảng gần vị trí đã định cảng tốt mà vẫn không làm tổn hại đến cây khác hay những thứ khác.

Trước khi đốn ngã cây, hãy xem xét cần thận mọi tình huống có thể ảnh hưởng đến hướng cây ngã dự tính như: Hướng cây mọc. Hình dạng ngọn cây. Tuyết phù trên ngọn.

Tình hình gió. Chương ngai xung quanh cây (ví dụ như các cây khác, đường dây điện, đường xá, nhà cửa, v.v...).

CÀNH BÁO

○ Luôn luôn quan sát các đặc điểm chung của cây. Hấy chú ý những dấu hiệu suy tàn và mục nát trên thân cây khiển cho cây có về sẽ ngã đột ngột hay bắt đầu ngã trước lúc bạn muốn.

○ Hãy quan sát các nhánh cây khô, chúng có thể bị gãy và rơi trúng bạn khi bạn đang làm việc.

Luôn giữ động vật và mọi người cách xa ít nhất gập đôi chiều cao của cây khi đốn ngã. Hãy phát quang bụi râm và nhánh cây xung quanh.

Chuẩn bị đường rút lui khởi hướng cây ngã.

NGUYÊN TÁC CƠ BẢN KHI ĐỐN CẢY

Thông thường việc đố ngã bao gồm hai hoạt động chính là cửa góc chữ V và làm cho cây ngã. Bắt đầu cửa phần trên của góc chữ V ở phía thân cây đối diện với hướng ngã. Nhìn qua vết cửa, khi bạn thấy đường cửa phía dưới thì không được cửa quá sâu vào thân cây. Góc cửa hình chữ V phải đủ sâu để tạo một bản lề đủ rộng và chắc. Độ mở của góc cửa chữ V phải đủ rộng để làm cho cây đồ càng xa cảng tốt. Cưa ngã cây từ phía bên kia, trên cạnh của góc chữ V từ 1 đến 2 inch (3-5cm). (Hình 23)

1. Hanoi ngã
2. Độ mở của góc cưa chữ V tối thiểu 45°
3. Bân lê
4. Cưa ngã

Không bao giờ được cưa xuyên qua thân cây. Luôn luôn giữ lại bản lẻ. Bản lẻ sẽ định hướng ngã cho cây. Nếu thân cây bị cưa xuyên hoàn toàn, bạn sẽ không kiểm soát được hướng ngã của cây.

Chèn chặt một cái nêm hay đơn bảy vào chỗ cửa trước khi cây mất dàn độ vững và bắt đầu ngã. Việc này làm cho thanh dẫn không bị kẹt lại khi cây ngã trong trường hợp bạn phán đoán sai hướng đồ của cây. Hấy đảm bảo là không có ai đứng xung quanh phạm vi cây đồ trước khi bạn đầy nó ngã.

ĐỐN NGÃ, ĐƯỜNG KÍNH THÂN CÂY LỐN HƠN HAI LẦN CHIỀU DÀI THANH DĂN

Cưa góc chữ V lớn và rộng. Sau đó khoét sâu vào chính giữa vết cưa. Luôn luôn giữ lại bản lẻ ở cả hai phía của vết cưa chính giữa. (Hình 24)

Hoàn tất việc đón ngã bằng cách cửa xung quanh thân cây như Hinh 25.

CÀNH BÁO

Phương pháp này đặc biệt nguy hiểm vì phải cưa bằng mũi thanh dẫn và có thể tạo ra lực giật lùi.

Chỉ những chuyên gia lành nghề mới được phép thực hiện những kỹ thuật này.

CU'A NHÁNH

Cưa nhánh là cửa bỏ nhánh cây của những cây đã được đôn ngã.

CÀNH BÁO

Phần lớn tai nạn do lực giật lùi xảy ra trong quá trình cưa nhánh. Không được sử dụng mũi thanh dẫn. Đặc biệt cần thận và tránh để cây ngã, cảnh cây hay vật nào khác tiếp xúc với thanh dẫn. Đặc biệt chú ý đến các cảnh cây bị kéo căng.

Chúng có thể bạt mạnh về phía bạn và làm cho bạn mất kiểm soát dẫn tới bị thương. (Hình 26)

Đứng ở phía bên trái thân cây. Duy trì một chỗ đứng an toàn và để cưa xích trên thân cây khi không hoạt động. Hãy giữ cưa xích gần bản để bạn hoàn toàn kiểm soát được nó. Hãy tránh thất xa xích máy cưa. Chỉ chuyển động khi thân cây nằm giữa bạn và xích máy cưa. Hãy quan sát để tránh các cảnh cây bị kéo căng bật ngược lại.

CU'A NHÁNH CÂY LÓN

Khi cửa các nhánh cây lớn, thanh dẫn có thể dễ bị kẹt.

Các nhánh cây bị kéo căng thường dễ gãy, vì vậy nên cửa nhánh cây khó cửa theo nhiều bước nhỏ. Vận dụng các nguyên tắc tương tự như khi cửa ngang. Hấy lường trước và nhận thức những hậu quả có thể xảy ra xuất phát từ mỗi hành động của bạn.

CU'A NGANG/XÈ GỐ

Trước khi bắt đầu cửa ngang qua khác cây, hãy thử hình dung điều gì sẽ xảy ra tiếp theo. Quan sát sức ép của khác cây và tìm cách cửa ngang sao cho thanh dẫn không bị kẹt.

CUA NGANG KHÚC CÂY, LỰC TÁC DỤNG TỪ TRÊN XUÓNG

Tạo tư thế vững chắc. Bắt đầu cửa từ phía trên. Không cửa quá sâu, chỉ cửa khoảng 1/3 đường kính khúc cây là đủ. Kết thúc bằng cách cura từ phía dưới lên. Các đường cửa phải gặp nhau (Hình 27).

1. Bóc vỏ cây
2. Cua ngang
3. Lực tác dụng từ trên xuống
4. Phía chịu lực
5. Phía chịu kéo
6. Độ sâu tương đối của vết cửa

KHÚC CÂY DÀY, LÓN HƠN CHIỀU DÀI THANH DĂN

Bắt đầu bằng cách cửa phía đối diện của khác cây. Kéo cửa xích về phía bạn, theo quy trình trước đó. (Hình 28)

Nếu khác cây nằm trên mặt đất, hãy tiện gỗ để tránh cưa trúng mặt đất. Kết thúc bằng việc cưa từ dưới lên. (Hình 29)

CÀNH BÁO

NGUY HIÉM ĐẾN TỪ LỰC GIẶT LÙI

Không được tìm cách tiện gỗ nếu bạn chưa được đào tạo chuyên nghiệp. Tiên gỗ cần sử dụng mũi thanh dẫn và điều này có thể tạo ra lực giật lùi.

CU'A NGANG KHÚC CÂY, LỰC TÁC DỤNG TỪ DƯỚI LÊN

Tạo tư thế vững chắc. Bắt đầu cưa từ phía dưới. Độ sâu vết cưa bằng khoảng 1/3 đường kính khác cây.

Kết thúc bằng cách cưa từ phía trên xuống. Các đường cưa phải gặp nhau (Hình 30)

1. Bóc vỏ cây
2. Cua ngang
3. Lực tác dụng từ dưới lên
4. Phía chịu kéo
5. Phía chịu lực
6. Độ sâu tương đối của vết cửa

KHÚC CÂY DÀY, LÓN HƠN CHIỀU DÀI THANH DĂN

Bắt đầu bằng cách cửa phía đối diện của khác cây. Kéo cửa xích về phía bạn, theo quy trình trước đó. Hãy tiện gỗ nếu khác cây nằm sát mặt đất. Kết thúc bằng việc cửa từ trên xuống (Hình 31)

CÀNH BÁO

NGUY HIÊM ĐẾN TỪ LỰC GIẮT LÙI

Không được tìm cách tiện gỗ nếu bạn chưa được đào tạo chuyên nghiệp. Tiên gỗ cần sử dụng mũi thanh dẫn và điều này có thể tạo ra lực giật lùi (Hình 32).

NÉU MÁY CỦA BỊ KỆT

Tất động cơ. Nâng cao hoặc thay đổi vị trí khác cây, sử dụng một nhánh cây to hay cái cọc để làm đơn bảy. Đừng có gắng kéo máy cửa ra. Nếu làm vậy, bạn có thể khiến tay cầm bị biến dạng hoặc bị thương do xích máy cửa trong trường hợp máy cửa đột ngột bung ra.

BẢO DƯỞNG

Điều chỉnh Bộ chế hòa khí (Hình 33)

Trong bộ chế hòa khí, nhiên liệu được trộn lẫn với không khí. Bộ chế hòa khí đã được điều chỉnh khi chạy thử động cơ tại nhà máy. Tủy theo khí hậu và độ cao mà có thể cần phải chỉnh lại bộ chế hòa khí. Bộ chế hòa khí có một mức điều chỉnh:

T = Vít chỉnh tốc độ không tài.

Điều chỉnh tốc độ không tải (T)

Kiểm tra đảm bảo bộ lọc không khí sạch sẽ. Khi chạy đúng tốc độ không tải, các linh kiện của máy cửa sẽ không quay. Nếu cần phải điều chỉnh, hãy đóng (theo chiều kim đồng hồ) vít T, để động cơ chạy cho đến khi các linh kiện máy cửa bắt đầu quay. Mở (ngược chiều kim đồng hồ) chốt T đến khi linh kiện ngừng quay. Bạn đạt tốc độ không tải chính xác nếu động cơ chạy êm ở mọi vị trí dưới vòng/phút khi linh kiện máy cửa bắt đầu quay.

Nếu linh kiện máy cửa vẫn tiếp tục quay sau khi điều chỉnh tốc độ không tải, hãy liên hệ với đại lý của Tanaka.

CÀNH BÁO

Khi động cơ đang chạy không tải, các linh kiện máy của phải đúng yên hoàn toàn.

LU'U Ý

Không được chạm vào vít Điều chỉnh tốc độ cao (H) và Điều chỉnh tốc độ thấp (L).

Những phần chỉ dành cho đại lý Tanaka.

Nếu bạn xoay các vít này thì máy cửa sẽ bị hư hỏng nghiệm trọng.

Bộ lọc không khí (Hình 34)

Bộ lọc không khí (40) phải hoàn toàn không dính bụi bản nhằm tránh:

○ Hu bô chế hòa khí
○ Gặp sự cố khi khởi động
○ Giảm công suất động cơ
○ Các phụ tùng động cơ bị vướng những thứ không cần thiết
○ Tiêu thụ nhiên liệu bất thường.

Lau sạch bộ lọc không khí hàng ngày hoặc thường xuyên hơn nếu làm việc trong khu vực đặc biệt bụi bản.

Tháo nắp bộ lọc không khí (41) và bộ lọc (40).

Rửa sạch bằng bọt xà phòng ẩm. Kiểm tra đảm bảo bộ lọc hoàn toàn khô trước khi lắp vào lại. Nếu bộ lọc không khí đã được sử dụng một thời gian thì không thể rửa sạch hoàn toàn được. Do đó, phải thường xuyên thay bộ lọc mới. Phải luôn thay mới bộ lọc đã hư.

Bugi (Hinh 35)

Chất lượng bugi bị ảnh hưởng bởi:

○ Lắp bộ chế hòa khí sai.

○ Hôn hợp nhiên liệu không phù hợp (xăng chứa quá nhiều dầu).
○ Bộ lọc không khí bản.
○ Điều kiện khởi động bất lợi (ví dụ trời lạnh)

Những yếu tố này tạo muội than trên điện cực của bugi gây ra sự cố và khởi động khó khăn. Nếu động cơ chạy với công suất thấp, khó khởi động hoặc chạy yếu ở tốc độ không tải thì bao giờ cũng phải kiểm tra bugi đầu tiên. Nếu bugi bị bằng, hãy lau sạch và kiểm tra khoảng cách điện cực. Điều chỉnh lại nếu cần. Khoảng cách đúng là 0,6mm.

Bugi phải được thay mới sau 100 giờ chạy máy hoặc sớm hơn nếu điện cực bị ăn mòn.

LU'U Ý

O một số khu vực, luật pháp địa phương quy định phải sử dụng bugi có điện trở để ngăn chắn ảnh hưởng của tín hiệu đánh lửa. Nếu máy cửa này được trang bị sẵn bugi có điện trở, khi thay mới phải sử dụng bugi cùng loại.

Lỗ châm dầu (Hình 36)

Làm sạch lỗ châm dầu xích máy cưa (42) bất cứ khi nào có thể

Thanh dẫn (Hình 37)

Trước khi sử dụng máy, hãy lau sạch các rãnh và cổng tiếp dầu (43) trong thanh dẫn.

Vò máy bên (Hình 38)

Luôn giữ khu vực vỏ máy bên và bộ truyền động không bị dính mùn cưa và mảnh vỡ. Đình kỳ tra dầu mỡ vào khu vực này để chống ăn mòn vì một số loại cây chứa hàm lượng acid cao.

LU'U Ý

Kéo tay cảm bảo vệ phía trước lên về phía bạn và thả phanh để gỗ bổ hoặc lắp đặt bao máy.

Bộ lọc nhiên liệu (Hình 39)

Tháo bộ lọc nhiên liệu (44) ra khởi bình nhiên liệu và rửa thật sạch bằng dung môi. Sau đó, lắp chặt bộ lọc vào bình nhiên liệu.

LU'U Ý

Nếu bộ lọc nhiên liệu (44) bị cứng do bụi bản, hãy thay thế nó.

Bộ lọc đầu của xích máy cửa (Hình 39)

Tháo bộ lọc đầu (45) ra và rửa sạch bằng dung môi. Sau đó, lắp chặt bộ lọc vào bình nhiên liệu.

LU'U Ý

Nếu bộ lọc dầu (45) bị cứng do bụi bản, hãy thay thế nó.

Cất giữ trong thời gian dài

Xả hết nhiên liệu khởi bình chứa nhiên liệu. Khởi động và để động cơ chạy đến khi ngừng hẩn. Sửa chữa mọi hư hỏng do quá trình sử dụng. Lau thiết bị bằng khăn sạch, hoặc làm sạch bằng ống dẫn khí nén áp suất cao. Nhỏ vải giọt đầu làm trơn cho động cơ hai thì vào xi lanh qua lỗ bugi, và lắc động cơ vải lần để phân tán đều dấu.

Đây nắp thiết bị và cất giữ nơi khô thoáng.

Những bộ phận của lưới cửa (Hình 40, 41)

CÀNH BÁO

○ Phải đeo găng tay khi mài xích máy cửa.
Đảm bảo mài tròn cạnh phía trước đề hạn chế nguy cơ bị giật lùi hay bị dứt giây đai cố định.

1. Tấm dỉnh
2. Góc cất
3. Tấm bên
4. Rãnh răng cửa
5. Đê tựa
6. Khung gâm
7. Lỗ đinh tán
8. Chân bánh răng
9. Thước đo chiều cao
10. Góc đúng trên tấm đình (góc độ tùy thuộc vào từng loại xích máy cửa)
11. "Mâu" hay mũi nhọn hơi nhỏ ra
12. Chiều cao chính xác tính từ thước đo chiều cao đến tám dính bên trên.
13. Phía trước thước đo chiều cao bo tròn.

HẠ THÁP THƯỚC ĐO CHIỀU CAO BÀNG CÁI GIỮA

CẢNH BÁO

○ Không làm nhãn phần trên của các mất xích dẫn bộ giảm chấn (59) bằng một cái giữa hoặc làm biến dạng chúng. (Hình 42)
○ Điều chỉnh khô sâu để cải đặt theo quy định.

Nếu không làm theo hướng dẫn trên thì có khả năng xuất hiện lực đầy ngược và có thể dẫn đến chấn thương.

1) Nếu bạn mài lưới cưa bằng một bộ giữa, hãy kiểm tra và hạ thấp chiều cao.
2) Cứ mài sắc ba lần thì kiểm tra thước đo chiều cao một lần.
3) Đặt thước đo đo chiều cao vào máy cửa. Nếu thước đo chiều cao nhỏ ra, hãy mại lại bằng đầu trên của dụng cụ. Luôn mài từ bên trong xích máy cửa ra bên ngoài lưới cửa. (Hình 43)
4) Bo tròn góc trên để giữ hình dạng ban đầu của thước đo chiều cao sau khi sử dụng dụng cụ đo chiều cao. Hấy luôn thực hiện theo hướng dẫn cải đặt khổ sâu cho cửa xích được nêu trong tài liệu hướng dẫn vận hành hoặc bảo dưỡng. (Hình 44)

HUỐNG DĂN CHUNG VỀ GIỮA LƯỚI CƯƠA

Giữa (60) lưới cửa trên một bên xích máy cửa theo hướng từ trong ra ngoài. Chỉ giữa về phía trước (Hình 45)

5) Đảm bảo tất cả lưới cưa dài bằng nhau (Hình 42).
6) Giữa sao cho có thể loại bổ mọi hư hỏng trên cạnh (tấm bên (61) và tấm đĩnh (62)) của lưới cửa. (Hình 46)

CÁC GÓC MÀI ĐỀ MÀI SẮC XÍCH MÁY CỦA

	1. Mã số linh kiện 91PX
	2. Bước răng 0,325"
	3. Thông số chiều cao 0,025"
	4. Góc giữa tấm bên 80°
	5. Góc tấm trên 30°
	6. Góc giữa thanh dẫn 90°

Lịch trình bảo dưỡng

Dưới đây là một vài hướng dẫn bảo dưỡng chung. Để biết thêm thông tin vui lòng liên hệ đại lý của Tanaka.

Dịch vụ kiểm tra trước khi sử dụng

○ Kiểm tra rằng các bộ phận bằng cao su chống rung không bị tách ra, suy mòn hoặc hư hỏng, và các phụ kiện cố định không bị lỏng hoặc hư hỏng.
○ Kiểm tra rằng không có hư hỏng nào được tìm thấy trong các lò xo chống rung, và các phụ kiện cố định không bị lòng hoặc hư hỏng.
○ Kiểm tra rằng các tay cầm trước và sau không bị biến dạng hoặc hư hỏng.
○ Kiểm tra rằng các phụ kiện của các tay cầm trước và sau đã được thất chặt đầy đủ và không bị hư hại.
○ Kiểm tra rằng các bu lông, đai ốc, v.v... được sử dụng cho từng bộ phận đã được thất chặt đầy đủ và không bị hư hại.

Bảo dưỡng hàng ngày

○ Lau chùi bên ngoài thiết bị
○ Lau chùi lô lọc dâu của xích máy cửa
○ Lau sạch các rãnh và công tiếp dâu trong thanh dân.
○ Lau chùi mùn cưa ở vỏ máy bên.
○ Kiểm tra độ sắc của xích máy cửa.
○ Kiểm tra ràng các đai óc kẹp thanh dẫn được thất chặt đầy đủ.
Hãy chắc chắn rằng vỏ bọc thanh dẫn không bị hư hại và nó có thể được trang bị một cách an toàn.
○ Kiểm tra độ chắc của khớp nối và đinh ốc.
○ Kiểm tra đầu thanh dẫn. Hấy thay mới nếu cái cũ bị mòn.
○ Kiểm tra đai hâm xích. Thay mới nếu đai cũ bị mòn.
○ Kiểm tra xem dây xích có quay khi động cơ chạy không tải hay không.
○ Lau sạch bộ lọc không khí.

Bảo dưỡng hàng tuần

○ Kiểm tra hệ thống khởi động giật lùi, đặc biệt là dây dẫn.
○ Kiểm tra bên ngoài bugi.
○ Tháo bugi ra và kiểm tra khoảng cách điện cực. Điều chỉnh khoảng cách là 0,6mm hoặc thay mới bugi.
○ Kiểm tra rằng không khí đi vào bộ khởi động giật lại không bị tắc.

Bảo dưỡng hàng tháng

○ Rửa sạch bình nhiên liệu bằng xăng và lau sạch bộ lọc nhiên liệu.
○ Rửa bộ lọc dầu của xích máy cửa.
○ Lau sạch bên ngoài bộ chế hòa khí và không gian xung quanh nó.

Bảo dưỡng hàng quý

○ Làm sạch bộ tần nhiệt làm mát trong xi lanh.
○ Làm sạch quạt và không gian xung quanh nó.
○ Làm sạch các-bon trong bộ giảm thanh.

CHÚ Ý

Việc làm sạch khe xi-lanh, quạt và bộ phận giảm âm phải do đại lý Tanaka thực hiện.

LU'U Ý

Khi đặt hàng linh kiện đến đại lý Tanaka, vui lòng sử dụng mã sản phẩm trình bày trong phần hống hóc linh kiện thuộc hướng dẫn này.

Các kết hợp thanh dẫn và xích cửa

	THANH SỐ	LOẠI CHIỀU DÀI	LOẠI MỦI	SỢI XÍCH SỐ (ÓREGON)
MÃU SỐ E&S	PO14-50CR PO16-50CR	14" 16"	BÁNH RĂNG BÁNH RĂNG	91PX – 52 91PX – 57
