Loại sản phẩm	Máy cưa xích
Thương hiệu	HiKOKI
Model	TCS51EA (40S/45S/50S)
Dung tích động cơ	50.1 mL
Công suất tối đa	2.5 kW (ISO 7293)
Tốc độ tối đa	13500 min⁻¹
Tốc độ không tải	3000 min⁻¹
Dung tích bình nhiên liệu	530 mL
Dung tích bình dầu xích	270 mL
Bước xích	8.26 mm (0.325")
Khổ xích	1.27 mm (0.050")
Chiều dài thanh dẫn hướng	400 mm (16"), 450 mm (18"), 500 mm (20")
Tốc độ xích tối đa	26.0 m/s
Mức áp suất âm (LpA)	104 dB(A) (độ không đảm bảo 1 dB)
Mức công suất âm (LwA)	114/117 dB(A) (2000/14/EC)
Mức rung (tay cầm trước/sau)	3.3 / 2.7 m/s² (độ không đảm bảo 0.8 m/s²)
Trọng lượng khô (không bao gồm thanh dẫn hướng và xích)	5.1 kg
Bugi	NGK BPMR-7A
Nhiên liệu khuyên dùng	Xăng không chì số 89 pha dầu 2 thì (25:1~50:1)
Phanh xích	Kiểu bảo vệ tay trước, phanh khẩn cấp
Bảo vệ chống giật ngược	Phanh xích và cảnh báo an toàn
Hệ thống bôi trơn	Tự động bơm dầu, có thể điều chỉnh lượng dầu
Hệ thống chống đóng băng	Có thể chuyển đổi tấm chắn, chống đóng băng bộ chế hòa khí vào mùa đông
Phụ kiện	Nắp bảo vệ thanh dẫn hướng, cờ lê tổ hợp
Công dụng	Chặt cây, tỉa cành, cắt gỗ

Câu hỏi thường gặp - TCS51EA HiKOKI

Làm thế nào để lắp xích đúng cách?

Khi lắp, đầu tiên nới lỏng đai ốc nắp bên, tháo nắp bên. Đặt thanh dẫn hướng lên bu lông, đẩy về phía đĩa xích. Đảm bảo hướng xích đúng (răng dẫn hướng về phía trước), đặt xích lên đĩa xích và vào rãnh thanh dẫn hướng. Lắp nắp bên, điều chỉnh bu lông căng xích sao cho khe hở giữa xích và thanh dẫn hướng khoảng 0.5-1.0 mm, cuối cùng siết chặt đai ốc. Lưu ý: Xích mới cần được điều chỉnh lại sau khi sử dụng.

Xích cần loại dầu bôi trơn nào?

Sử dụng dầu xích chất lượng cao, không dùng dầu thải hoặc dầu đa cấp. Hệ thống bơm dầu tự động sẽ tiêu thụ dầu khi động cơ chạy, có thể điều chỉnh vít lượng dầu (vặn ngược chiều kim đồng hồ tăng dầu, vặn cùng chiều giảm dầu). Giữ bình dầu đầy, không chạy xích khô.

Làm thế nào để điều chỉnh tốc độ không tải?

Sau khi làm sạch bộ lọc không khí, khởi động động cơ và làm nóng. Vặn chặt vít T theo chiều kim đồng hồ để tăng tốc độ không tải cho đến khi xích bắt đầu quay, sau đó vặn ngược chiều kim đồng hồ cho đến khi xích ngừng quay. Tốc độ không tải chính xác là xích không quay và động cơ chạy êm. Cảnh báo: Xích phải dừng khi động cơ không tải.

Nguy hiểm giật ngược là gì? Làm thế nào để tránh?

Giật ngược là khi đầu trên của thanh dẫn hướng chạm vào vật thể khiến cưa đột ngột bật lên và ra sau. Tránh cắt bằng đầu trên của thanh dẫn hướng (vùng giật ngược), luôn giữ chặt bằng hai tay, ngón cái ôm chặt tay cầm trước. Giữ tốc độ cắt cao, chú ý độ sắc của xích.

Làm thế nào để mài xích?

Sử dụng giũa tròn 5/32 inch, mài từ trong ra ngoài theo một chiều. Giữ góc đỉnh 30°, góc cạnh bên 85°, tất cả các răng cắt có chiều dài bằng nhau. Đặt độ sâu 0.025 inch, kiểm tra sau mỗi ba lần mài. Xích cùn làm tăng nguy cơ giật ngược.

Làm thế nào để vệ sinh bộ lọc không khí?

Vệ sinh hàng ngày hoặc thường xuyên hơn trong môi trường nhiều bụi. Tháo nắp lọc, rửa lọc bằng nước xà phòng ấm, để khô rồi lắp lại. Thay lọc nếu hư hỏng hoặc cực kỳ bẩn. Lọc bẩn gây khó khởi động, giảm công suất.

Cần lưu ý gì khi bảo quản lâu dài?

Xả hết nhiên liệu trong bình, khởi động động cơ cho đến khi tắt. Vệ sinh bên ngoài, nhỏ một ít dầu 2 thì qua lỗ bugi, quay trục khuỷu để phân bố dầu. Lắp nắp bảo vệ thanh dẫn hướng, bảo quản nơi khô ráo. Đảm bảo tất cả các bộ phận sạch sẽ và được bôi trơn.

Làm thế nào để sử dụng phanh xích?

Trong trường hợp khẩn cấp, đẩy tấm bảo vệ tay trước (phanh xích) về phía trước, xích sẽ dừng ngay lập tức. Để nhả, kéo tấm bảo vệ tay trước về phía trước. Trước khi khởi động động cơ, phải đảm bảo phanh đã nhả. Không chạy động cơ tốc độ cao khi phanh đang khóa.

Làm thế nào để thay bugi?

Sử dụng cờ lê tổ hợp để tháo bugi (NGK BPMR-7A). Kiểm tra khe hở điện cực phải là 0.6 mm, làm sạch hoặc thay thế. Thay mỗi 100 giờ hoặc khi điện cực mòn nhiều. Khe hở không đúng ảnh hưởng đến khởi động và hiệu suất.

Hệ thống chống giật ngược là gì?

Khi sử dụng vào mùa đông, xoay tấm chắn bên trong nắp bộ lọc không khí đến vị trí mùa đông, sử dụng không khí nóng từ xi lanh để làm nóng bộ chế hòa khí, chống đóng băng. Khi không phải mùa đông, chuyển lại vị trí tiêu chuẩn. Đảm bảo chuyển đúng tấm chắn.

HƯỚNG DẪN NGƯỜI DÙNG TCS51EA HiKOKI

Ý NGHĨA CÁC BIỂU TƯỢNG

LƯU Ý: Một số thiết bị không có các biểu tượng này.

	Sau dây là các biểu tượng được dùng cho máy cưa. Đảm bảo bạn hiểu rõ ý nghĩa của chúng trước khi sử dụng.
	Bạn cần phải đọc kỹ, hiểu rõ và tuân thủ các lưu ý và cảnh báo an toàn sau đây. Sử dụng máy cưa bất cần hoặc không đúng cách có thể gây ra chấn thương nghiêm trọng hoặc chết người.		Ngừng khẩn cấp
	Đọc kỹ, hiểu rõ và tuân thủ mọi cảnh báo và hướng dẫn trong số tay này cũng như trên máy cưa.		Hỗn hợp nhiên liệu và đầu
	Luôn mang theo các dụng cụ bảo vệ mắt, đầu và tai khi sử dụng máy cưa này.		Châm đầu phun xích
	Chú ý đến nguy hiểm đến từ lực giật lủi. Hãy chú ý đến chuyển động hướng lên và/hoặc giật lủi đột ngột và bất ngờ có thể xảy ra từ thanh dẫn.		Điều chỉnh bộ chế hòa khí – Tốc độ không tải
	Cấm sử dụng một tay. Khi cắt, giữ chặt máy cưa bằng cả hai tay với ngón cái khóa chặt quanh tay cảm phía trước.		Điều chỉnh bộ chế hòa khí – Kết hợp tốc độ chậm
	Hăm xích		Điều chỉnh bộ chế hòa khí – Kết hợp tốc độ cao
	Bước m gió		Chính bơm dầu
	Bật/Khởi động		Bơm khởi động
	Tắt/Ngừng		Van giảm áp

Mục lực

PHU KIÊN NÀO LÀ QUAN TRONG? 36

CẢNH BẢO VÀ HƯỚNG DÂN AN TOÀN 37

THÔNG SỐ KỸ THUẬT 39

QUY TRÌNH LẮP RẮP 40

QUY TRÍNH VÂN HÀNH 40

BẢO DƯỞNG......42

Hồng hóc linh kiện

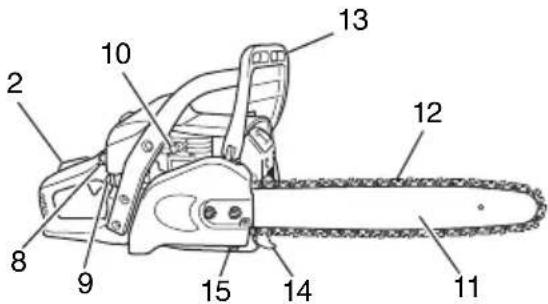

PHỤ KIỆN NÀO LÀ QUAN TRỘNG?

1. Cần điều chỉnh: Thiết bị được kích hoạt bằng ngón tay của người vận hành để điều khiển tốc độ động cơ.
2. Khóa cần điều chỉnh: Thiết bị giúp đề phòng hoạt động bất ngờ của cần điều chỉnh cho đến khi được nhà ra bằng tay.
3. Công tắc STOP (DỪNG): Thiết bị dùng để cho phép khởi động hoặc tất đông cơ.
4. Nắp đây bình chứa dầu: Dùng để đây bình chứa dầu.
5. Bộ khởi động giật lùi: Kéo tay cảm để khởi động động cơ.
6. Tay cảm phía trước: Đỗ tay cảm nằm ở hoặc hướng về phía trước hộp chứa động cơ.
7. Nắp đây bình nhiên liệu: Dùng để đây bình nhiên liệu.
8. Cần điều khiển bước gió: Thiết bị dùng để bơm đầy nhiên liệu/hỗn hợp khí vào bộ chế hòa khí nhằm trợ giúp khởi động.
9. Bơm khởi động: Thiết bị dùng để cung cấp thêm nhiên liệu nhằm trợ giúp khởi động.
10. Van giảm áp: Thiết bị dùng để giảm áp suất nén nhằm trợ giúp khởi động.
11. Thanh dẫn: Bộ phận này vốn hỗ trợ và truyền dẫn xích máy cửa.
12. Xích máy cửa: Xích dùng làm dụng cụ cắt.
13. Hăm xích (Tấm chắn bảo vệ tay phía trước): Thiết bị dùng để dùng hoặc khóa xích.
14. Thanh giảm xóc mâu nhơn: Thiết bị hoạt động như trục xoay khi tiếp xúc với cây hoặc gỗ.
15. Móc hâm xích: Thiết bị dùng để hâm tốc độ xích máy cưa.
16. Võ dãy thanh dân: Thiết bị dùng để dãy thanh dân và xích máy cưa khi bạn không sử dụng máy cưa.
17. Chia vǎn dai ốc hộp phụ kiện: Dụng cụ dùng để tháo hoặc lắp bugi và căng xích máy cura.
18. Hướng dẫn sử dụng: Được kèm theo máy cửa. Đọc kỹ trước khi sử dụng và lưu giữ để tham khảo sau này nhằm hiểu rõ các kỹ thuật thích hợp và an toàn.

An toàn cho người vận hành

○ Luôn mang tâm chấn bảo vệ mặt hoặc kính bảo hộ.
○ Phải sử dụng găng tay khi mài sắc xích.
○ Luôn mang thiết bị bảo hộ an toàn như áo giảm nhiệt, quản dài, găng tay, mũ bảo hộ, giày ống có mũi bằng thép và để không trượt, và thiết bị bảo vệ mắt, tai và chân bất cứ khi nào bạn sử dụng máy cưa xích. Để vận hành trên cây, giày ống an toàn phải thích hợp với các kỹ thuật leo trèo. Không mặcquàn áo lùng những, quản soóc, deo trang sức, mang dép hoặc đi chân không.

Đế tóc ngắn an toàn phía trên vai.

Không vận hành máy cửa này khi bạn mật môi, bị ốm hoặc đang dùng rượu, ma túy hoặc thuốc tây.
Không được để trẻ em hoặc người thiếu kinh nghiệm vận hành máy cura này.
○ Mang thiết bị bảo vệ tai. Để ý đến môi trường xung quanh.

Đế ý dé n mọi người đứng xem, người mà có thể đang báo hiệu sur cố.

Tháo ngay thiết bị an toàn sau khi tất động cơ.

○ Mang thiết bị bảo vệ đầu.
Không được bật hoặc chạy động cơ bên trong phòng hoặc tòa nhà kín.

Khí thải ra từ đông cơ có thể gây chết người.

Đế bảo vệ đường hô hấp, hây deo mặt nạ bảo vệ khi có hơi dầu từ xích tỏa ra và bụi từ mùn cửa.
Giữ cho các tay cảm không dính dầu và nhiên liệu.
○ Giữ đôi tay cách xa thiết bi cắt.
Không được cảm hoặc giữ thiết bị cắt của máy cửa.
○ Khi máy cửa tất, đảm bảo bộ phận cắt đã dùng trước khi đặt máy cưa xuống.
○ Khi vận hành lâu,存在的 thoảng bạn nên nghị ngơi để có thể phòng tránh Hội chứng rung bàn tay-cánh tay (HAVS) có thể xảy ra do rung đông.
Người vận hành phải tuân thủ các quy định địa phương tại khu vực đang cưa.

CẢNH BÁO

○ Các hệ thống chống rung không đảm bảo rằng bạn sẽ luôn tránh được Hội chứng rung bàn tay-cánh tay hoặc hội chứng ống cổ tay.
Do đó, những người thường dùng máy cửa liên tục nên theo dõi kỹ tỉnh trạng của các bàn tay và ngón tay của mình. Nếu có bất kỳ hội chứng nào ở trên, hãy đến gặp bác sĩ ngay.
○ Việc tiếp xúc lâu dài hoặc liên tục với các mức tiếng đơn cao có thể gây khiế m thính vĩnh viễn. Phải luôn mang dụng cụ bảo vệ tai thích hợp khi vận hành thiết bị/máy.
Nếu bạn đang sử dụng bất kỳ thiết bị điện/diện tử y học nào như máy trợ tim, hãy tham khảo ý kiến bắc sĩ cũng như nhà sản xuất thiết bị trước khi vận hành bất kỳ thiết bị điện nào.

An toàn thiết bị/máy

○ Kiểm tra toàn bộ thiết bị/máy trước mỗi lần sử dụng. Thay thế các phụ kiện bị hồng. Kiểm tra các lỗ rò rỉ nhiên liệu và đảm bảo moi chết cải đều được lập thích hợp và tiết chất.
○ Phải thay thế các phụ kiện đã bị nứt mê hoặc bị hồng trước khi sử dụng thiết bị/máy.
Đảm bảo thùng ch ứa bên cạnh được gắn thích hợp.
Đặt xa các phụ kiện khác khi thực hiện điều chỉnh bộ chế hòa khí.
○ Chỉ sử dụng các phụ kiện cho thiết bị/máy này như được đề nghị bởi nhà sản xuất.
Không được đặt bắt kỳ vật cần nào vào miếng mạ lót xích. Nếu xích va chạm nhau, phải tất máy cưa và kiểm tra cần thận.
Đả m bảo bơm đầu tự động vẫn đang hoạt động. Luôn nạp dày dầu sạch vào bình dựng dầu. Không được để xích chạy khô trên thanh dẫn.
○ Môi dịch vụ liên quan đến máy cửa xích, thay vì các mục được liệt kê trong số tay người vận hành/người sử dụng, phải được thực hiện bởi nhân viên bảo trì chuyên nghiệp. (Ví dụ: nếu sử dụng các công cụ không thích hợp để tháo bánh dà hoặc để giữ bánh dà nhằm tháo khớp trục, bạn có thể gây ra thiết hại kết cấu cho bánh dà và sau đó khién cho bánh dà nổ tung.)

CẢNH BÁO

Không được sửa đổi thiết bị/máy trong mọi trường hợp. Không dùng thiết bị/máy cho bắt cứ công việc nào ngoại trừ công việc cần dùng đến.
Không được dùng máy cửa xích mà không có bất cứ thiết bị an toàn nào hoặc có thiết bị an toàn bị hồng. Điều này có thể gây ra chấn thương cá nhân nghiêm trọng.
Không được phép dùng thanh dẫn/xích khác thay vì loại đã được đề nghị bởi nhà sản xuất vì điều này có thể dẫn đến nguy cơ cao về tai nạn hoặc chắn thương cá nhân.

An toàn nhiên liệu

○ Pha và nạp nhiên liệu ở bên ngoài và nơi không có các tia lửa điện hoặc ngon lửa.
○ Dùng bình chứa nhiên liệu thích hợp.
Không hút thuốc hoặc cho phép hút thuốc gần nhiên liệu hoặc thiết bị/máy hoặc trong khi sử dụng thiết bị/máy.
○ Lau sach mọi vết dâu loang trước khi khởi động động cơ.
○ Di chuyển xa vị trí nạp nhiên liệu ít nhất 3 mét trước khi khởi động đông cơ.
○ Tất động cơ và để máy người vải phút trước khi tháo nắp thùng chứa nhiên liệu.
Hút sạch bình chứa nhiên liệu trước khi cắt giữ thiết bị/máy. Bạn nên hút sạch nhiên liệu khởi bình chứa sau mỗi lần sử dụng. Nếu nhiên liệu vẫn giữ lại trong bình chứa, hãy cắt giữ thiết bị theo cách không bị rò rì nhiên liệu.
Cát giữ thiết bị/máy và nhiên liệu ở khu vực nơi mà hơi nhiên liệu không thể đến được với các tia lửa điện hoặc ngọn lửa đang bật từ bếp đun nước, động cơ diện hoặc công tắc, lò sưới, v.v...

CẢNH BÁO

Nhiên liệu dễ bắt lửa hoặc cháy nổ hoặc hút hơi khói, vì vậy bạn phải chú ý đặc biệt khi cảm hoặc nạp nhiên liệu.

An toàn khi cưa

Không cura bất cứ vật liệu nào khác ngoài gỗ hay các vật liệu bằng gỗ.
Đế bảo vệ đường hô hấp, hãy deo mặt nạ bảo vệ hóa chất khi cưa gỗ sau khi cây đã được phun thuốc trừ sâu.
Giữ các đối tượng khác như trẻ em, động vật, người đứng xem và người trợ giúp bên ngoài vùng nguy hiểm. Tất ngay động cơ nếu mọi người tiến gần đến ban.
Giữ chặt thiết bị/máy bằng tay phải trên tay cảm phía sau và tay trái trên tay cảm phía trước.
○ Giữ chặt chân và giữ thăng bằng. Không với xa quá.
Giữ mọi bộ phận trên cơ thể xa khởi bộ giảm thanh và bộ phận cắt khi đồng cơ đang chạy.
○ Giữ thanh dân/xích dưới mức thất lung.
Trước khi đốn hạ cây, người vận hành phải làm quen với các kỹ thuật cửa của máy cửa xích.
Đảm bảo chuẩn bị trước vị trí thoát an toàn khởi cây đốn ngã.
Trong lúc cura, giữ chặt thiết bị/máy bằng cả hai tay với ngón cái được khóa chặt quanh tay cầm phía trước và đúng vùng bằng hai chân và cơ thể cân bằng.
Đứng lệch sang bên cạnh máy cura khi cura - không được đúng trục diện phía sau máy cura.
○ Luôn giữ bộ giảm xóc mâu nhơn trực diện với cây vì xích có thể bị kéo đột ngột vào cây nếu được trang bị để hoạt động theo cách này.
○ Khi cửa xong, luôn sẵn sàng nhắc máy cửa lên để nó không chạy theo đã và cắt vào ống chân, bản chân và cơ thể bản hoặc và cham với vật cần.
Phải cảnh giác với lực giật lủi (khi máy cửa này lên và giật lủi về phía người vận hành). Không được cưa bằng đầu nhơn của thanh dẫn.
○ Khi di chuyển sang một khu vực cưa mới, đảm bảo tất máy cưa và dùng moi bộ phân cắt.
Không được đặt máy cura xuống đất khi đang chạy.
○ Luôn đảm bảo đã tắt động cơ và dùng hẩn mọi bộ phận cắt trước khi đơn sạch mảnh vụn hoặc gỗ cổ khởi bộ phận cắt.
○ Luôn mang theo bộ dụng cụ cấp cứu khi vận hành mọi thiết bị điện.
Không được bất hoặc chạy động cơ bên trong phòng hoặc tòa nhà kín và/hoặc gần chất lỏng dễ cháy. Khí thải ra từ động cơ có thể gây chết người.

An toàn khi bảo trì

○ Bảo trì thiết bị/máy theo các quy trình khuyến nghi.
Ngắt bugi trước khi thực hiện dịch vụ bảo trì ngoại trừ các điều chỉnh bộ chế hòa khí.
Đặt xa các phụ kiện khác khi thực hiện điều chỉnh bộ chế hòa khí.
Sử dụng phụ kiện thay thế Tanaka chính hăng như đề nghị của nhà sản xuất.

CHÚ Ý

Không tháo ròi bộ khởi động giật lùi. Bạn có thể gặp phải chấn thương cá nhân vì lò so giật lùi.

CẢNH BÁO

Bảo trì không đúng cách có thể gây hỏng nặng cho động cơ hoặc dẫn đến chấn thương cá nhân.

Vân chuyển và bảo quản

Xách thiết bị/máy bằng tay với động cơ đã tất và đặt bộ giảm xóc cách xa cơ thể.
Đế người động cơ, hút sạch bình chứa nhiên liệu và buộc chất thiết bị/máy trước khi cắt giữ hoặc chuyên lên xe.
Hút sạch bình chứa nhiên liệu trước khi cắt giữ thiết bị/máy. Bạn nên sút sạch nhiên liệu khởi bình chứa sau mỗi lần sử dụng. Nếu nhiên liệu vẫn giữ lại trong bình chứa, hãy cắt giữ thiết bị theo cách không bị rò rỉ nhiên liệu.
○ Cất giữ thiết bị/máy xa tầm tay trẻ em.
○ Vệ sinh và bảo dưỡng thiết bị cần thận và cắt giữ nó ở nơi khô ráo.
Đảm bảo công tắc STOP (DÙNG) được chuyển sang off (tất) khi vận chuyển hoặc cắt giữ.
○ Khi vận chuyển hoặc cắt giữ, hãy đây vô thanh dẫn lại.

Nếu xây ra các sự cố không bao gồm trong số tay này, hãy thận trọng và dùng cách xử trí thông dụng. Liên hệ với đại lý Tanaka nếu bạn cần sự trợ giúp. Quan tâm đặc biệt đến các lưu ý đặt ngay sau các từ sau đây:

CẢNH BÁO

Cho biết có nhiều khả năng bị chấn thương cá nhân nghiêm trọng hoặc thiệt mạng nếu không tuân thủ các hướng dẫn.

CHÚ Ý

Cho biết có khả năng bị chấn thương cá nhân hoặc hư hỏng thiết bị nếu không tuân thủ các hướng dẫn.

LU'U Y

Thông tin hữu ích về chức năng và cách sử dụng thích hợp.

CẢNH BÁO

NGUY HIÊM ĐÉN TỪ LỰC GIẮT LÙI (Hình 1)

Một trong những hiểm họa nghiêm trọng nhất khi làm việc với máy cưa xích là máy có thể bị giật lủi. Cú giật lủi có thể xảy ra khi đầu mút của thanh dẫn chạm vào vật nào đó, hoặc trong lúc cưa, phần gỗ tiến đến gần sát và ép vào xích máy cưa. Lực va chạm đầu mút trong một vài trường hợp có thể gây ra phần ứng giật ngược đột ngọt, dấy thanh dẫn bật lên và giật lủi về phía bạn. Lực ép lên xích máy cưa doc theo phía trên thanh dẫn cũng có thể dầy thanh dẫn giật ngược nhanh về phía bạn. Một trong hai phần ứng trên đều có thể khiển cho bạn khó kiểm soát máy cura và có khả năng dẫn đến chắn thương nghiêm trọng. Mặc dù máy cưa của bạn đã được thiết kế đảm bảo an toàn, tuy vậy bạn không nên quá phụ thuộc vào các tính năng an toàn này. Bạn phải luôn luôn xác định phần đầu của thanh dẫn nằm ở dấu. Lực giật lủi sẽ xảy ra nếu bạn làm cho vùng dễ bị giật lủi (1) của thanh dẫn chạm vào vật nào đó.

Không được sử dụng vùng đó. Lực giật lui do sức ép xây ra khi vết cưa tiến gần và ép vào phần trên của thanh dẫn. Hây nghiên cứu vết cưa của bạn và đảm bảo chắc chắn là nó sẽ mở ra khi bạn cưa xuyên qua. Duy trì kiểm soát trong lúc động cơ đang hoạt động bằng cách luôn giữ vững máy cửa với tay phải giữ chắc tay cảm phía sau, tay trái nằm tay cảm phía trước và dùng ngón cái cùng các ngón khác bao quanh tay cảm. Luôn luôn cảm máy cửa bằng cả hai tay trong khi vận hành và cửa với tốc đô cao.

Thực hiện theo các hướng dẫn về cách mài sắc và bảo dưỡng của nhà sản xuất đối với xích máy cưa. Thiếu hoạt động bảo dưỡng có thể tăng khả năng hoạt động giật lủi.

THÔNG SỐ KỸ THUẬT

○ Mã "CS" của tên mẫu máy cửa có nghĩa là "Máy cửa xích"

Mẫul	TCS51EA (40S) TCS51	EA (45S) TCS51EA (50S)
Loại thiết bị	Máy cưa xích cảm tay
Kích thước động cơ (cm3)	5
Bugi NGK BPMR-7A
Dung tích bình chứa nhiên liệu (cm3)	530
Dung tích bình chứa dầu phun xích (cm3)	270
Trọng lượng khô (kg)(Không có thanh dẫn và xích)	5.1
Bước xích (mm) 8.26
Cỡ xích (mm) 1.27
Mức áp suất âm thanh LpA (dB (A))theo chuẩn ISO 22868
Tương đươngBắt định	1041
Mức công suất âm thanh LwA (dB (A))theo chuẩn ISO 22868
Được xác địnhBắt định	1132
Mức công suất âm thanh LwA (dB (A))theo chuẩn 2000/14/EC
Được xác địnhĐược bảo đảm	114117
Mức giao động (mét/giây vuông)theo chuẩn ISO 22867
Tay cầm phía trướcTay cầm phía sauBắt định	3.32.70.8	3.32.70.8	3.32.70.8
Chiều dài thanh dẫn (mm) 400 450 500
Loại xích	95VPX(Oregon)		20BPX(Oregon)
Công suất động cơ tối đatheo chuẩn ISO 7293 (kW)	2.5
Tốc độ động cơ tối đa (vòng/phút)	13500
Tốc độ động cơ không tải (vòng/phút)	3000
Tiêu thụ nhiên liệu cụ thể với mức công suấtđộng cơ tối đa (g/kWh)	439
Tốc độ xích tối đa (phút/giây)	26.0
Bánh xích (số bước răng)	7

LU'U Ý: Độ ôn/mức giao động tương đương được tính như là tổng mức năng lượng do theo giờ trong nhiều điều kiện hoạt động khác nhau với i sự phân bổ giờ như sau: 1/3 không tải, 1/3 có tải, 1/3 tốc độ tối đa.

* Mọi dữ liệu luôn có sự thay đổi mà không cần thông báo.

QUY TRÌNH LẮP RÁP

CẢNH BÁO

Không được cố khởi động động cơ nếu chưa tiết chặt thùng chứa bên cạnh, thanh dẫn và xích.

1. Kéo tấm bảo vệ tay phía trước (2) hướng về tay cảm phía trước để kiểm tra xem hãm xích đã được nhà hay chưa. (Hình 2)

2. Tháo đai ốc bàn kẹp thanh dẫn (3). Tháo thùng chứa bên cạnh (4) (Hình 3)

3. Lắp đặt thanh dẫn (5) vào các bulông (6) rời đầy nó hướng xa về phía bánh (7).

4. Kiểm tra xem hướng của xích máy cửa (12) có đúng như hình minh họa hay không, và chỉnh thẳng xích trên bánh xích. (Hình 5)

5. Hướng các mắt xích truyền động vào rãnh bao quanh toàn bộ thanh dẫn.

6. Lắp đặt thùng chứa bên cạnh (4) vào các bulông (6). Đảm bảo vấn lồi của bulông chính độ căng xích (8) phải khít vào lỗ của thanh dẫn (9). (Hình 4)

Cần hâm (11) của hộp dựng bên cạnh phải khớp với đường rãnh (10) ở mặt tấm chắn bùn phía trước.

Sau đó tiết cαι ốc thanh dẫn (3) bằng tay sao cho đuôi thanh dẫn có thể dịch chuyển lên và xuống dễ dàng. (Hình 3)

1. Nâng đầu mút thanh dẫn và tiết chặt xích (12) bằng cách vận bulông chính độ căng (13) theo chiều kim đồng hồ. Để kiểm tra độ căng chính xác, hãy nâng nhẹ đoạn giữa của xích và phải có độ hồ khoảng 0,5 – 1 mm (14) giữa thanh dẫn và gờ của xích truyền dẫn. (Hình 6 & 7)

CHÚ Y

ĐÔ CĂNG CHÍNH XÁC LÀ CƯC KÝ QUAN TRONG

1. Nâng đầu mút thanh dẫn và tiết chất các đai ốc bàn kẹp thanh dẫn bằng chia văn đai ốc theo hộp phụ kiện. (Hình 7)

2. Xích mới sẽ giãn ra, vì vậy hãy chỉnh xích sau một vài lần cưa và quan sát kỹ độ căng của xích trong nửa giờ đầu sử dụng máy cưa.

LU'U Ý

Kiểm tra thường xuyên độ căng của xích để đạt hiệu suất và độ bền tối ưu.

CHÚ Ý

○ Khi xích được tiết quá căng, thanh dẫn và xích sẽ bị hồng nhanh. Ngược lai, khi tiết xích quá lông, nó có thể rót ra khởi rânh trong thanh dẫn.

○ Luôn deo găng tay khi chạm vào xích.

CẢNH BÁO

Trong khi vận hành, hãy giữ chặt máy cửa xích bằng cả hai tay. Vận hành một tay có thể gây ra chấn thương nghiêm trọng.

QUY TRÌNH VẬN HÀNH

Nhiên liệu (Hình 8)

CẢNH BÁO

Máy cưa xích được trang bị động cơ hai thì. Luôn chạy động cơ bằng nhiên liệu pha với dầu. Chọn nơi thông thoáng tốt khi nạp hoặc cảm nhiên liệu.
○ Nhiên liệu chứa chất rất để cháy và có thể gây chấn thương cá nhân nghiệm trọng khi hít phải hoặc làm đồ lên cơ thể.
Luôn chú ý khi cảm nhiên liệu. Luôn chọn nơi thông thoáng tốt khi cảm nhiên liệu bên trong tòa nhà.

Nhiên liệu

○ Luôn dùng nhiên liệu hóa dầu không chỉ có nhân hiệu 89.
Dùng dâu chính hăng cho động cơ hai thì hoặc sử dụng nhiên liệu pha giữa 25:1 và 50:1, hãy xem bình dựng dâu để biết tỷ lệ hoặc liên hệ với đại lý Tanaka.
Nếu dầu chính hâng không có sẵn, hây dùng dầu chất lượng có thêm chất chống oxy hóa được ghi nhân rõ là dùng cho động cơ hai thì được hong khô (JASO FC GRADE OIL hoặc ISO EGC GRADE). Không dùng dầu pha BIA hoặc TCW (loại làm lạnh nước cho động cơ 2 thì).
Không được dùng đầu đa cấp (10 W/30) hoặc dầu thải.
○ Luôn pha nhiên liệu và dâu trong bình chứa sạch riêng biết.

Luôn bắt đầu bằng cách nạp một nửa số nhiên liệu cần dùng. Sau đó nạp toàn bộ số đầu còn lại. Khuấy (lắc) đều hỗn hợp nhiên liệu. Thêm số nhiên liệu còn lại.

Khuấy (lắc) kỹ hỗn hợp nhiên liệu trước khi nạp vào bình chứa.

Nạp nhiên liệu

CẢNH BÁO (Hình 9)

○ Luôn tất động cơ trước khi nạp lại nhiên liệu.
○ Mở chậm bình chứa nhiên liệu (15) khi nạp nhiên liệu để không còn áp suất quá cao có thể xảy ra.

○ Siết chặt nắp đây nhiên liệu sau khi nạp.

○ Luôn chuyển máy cửa cách khu vực nạp nhiên liệu ít nhất 3 mét trước khi khởi động.

○ Luôn giặt sạch mọi quản áo có dính nhiên liệu bằng xà phòng.

Đảm bảo kiểm tra mọi lỗ rò rỉ nhiên liệu sau khi nạp lại nhiên liệu. Trước khi nạp nhiên liệu, hãy lau sạch nắp đây bình chứa để đảm bảo không có chất dơ rơi vào. Đảm bảo nhiên liệu được pha kỹ bằng cách lắc đều bình chứa trước khi nạp nhiên liệu.

Dầu phun xích (Hình 9)

Nạp đầy dầu phun xích (16). Luôn dùng dầu phun xích có chất lượng tốt. Khi đông cơ đang chay, dầu phun xích sẽ tư đông phun ra.

LU'U Y

Khi nạp nhiên liệu (15) hoặc đầu phun xích (16) vào bình chứa, hãy đặt máy cửa với phía nắp đây hướng lên. (Hình 9)

ĐIỀU CHỈNH BÔ CẤP DẦU PHUN XÍCH

Theo thông số mặc định gốc, số lượng đầu phun xích phun ra qua hệ thống bôi trơn sẽ được điều chỉnh ở mức tối đa. Chỉnh số lượng theo điều kiện vận hành.

Văn vít chính (17) ngược theo chiều kim đồng hồ để tăng số lượng đầu và vận nó theo chiều kim đồng hồ để giảm số lượng đầu. (Hình 10)

Sử dụng hãm xích (Hình 2 & 11)

Hăm xích được thiết kế để sử dụng trong trường hợp khẩn cấp như sur cố giật lùi.

Sử dụng hãm xích bằng cách di chuyển tấm bảo vệ tay cảm trước hướng về phía thanh dẫn. Trong khi sử dụng hãm xích, dù đã kéo cần điều chỉnh nhưng tốc độ động cơ vẫn không tăng và xích vẫn không quay. Để nhà hãm xích, hãy kéo tấm bảo vệ tay phía trước hướng về phía tay cảm phía trước.

Nếu động cơ tiếp tục quay với tốc độ cao khi hãm xích văn chưa nhà, khớp trục sẽ trở nên quá nóng và có thể gây ra hồng học.

Khi hâm xích không nhà trong khi máy cưa hoạt động, hãy thả ngay cần điều chỉnh để giảm tốc độ động cơ.

Cách kiểm tra hoạt động của hãm xích

1) Tất động cơ.
2) Giữ máy cửa xích theo chiều nằm ngang, thả tay khởi tay cảm phía trước, đầy đầu mút thanh dẫn sang gốc cây hoặc khúc gỗ và kiểm tra hoạt động của hãm xích. Mức hoạt động sẽ thay đổi theo kích thước thanh dẫn.

Trong trường hợp hãm xích vẫn không hoạt động, hãy yêu cầu đại lý bán hàng kiểm tra và sửa chữa.

Khôi động (Hình 11-16)

CHÚ Y

Trước khi khởi động, đảm bảo hâm xích vẫn chưa nhà ra và thanh dẫn/xích không va chạm bất cứ vật gì. (Hình 11)

1. Chuyển công tắc khóa điện (18) sang vị trí ON (BẮT). (Hình 12) *Đầy bơm khởi động (20) nhiều lần để nhiên liệu chảy qua bình chứa vào bộ chế hòa khí. (Hình 13)
2. Kéo ền điều khiển bước gió (19) sang ví trí bị chẹn (Hình 13). Thao tác này sẽ tự động khóa vào một nửa bước ga.
3. Đầy van giảm áp (21).

Van này (21) sẽ tự động trở về vị trí ban đầu khi đã khởi động đông cơ (Hình 14)

1. Kéo mạnh bộ khởi động giật lùi, chú ý giữ chặt tay cảm và dừng để nó giật lùi. (Hình 15)

2. Khi bạn nghe tiếng đề máy đầu tiên, hãy chuyển toàn bộ cần điều khiển bước gió (19) trở về. (Hình 13)

3. Đầy van giảm áp.

4. Kéo mạnh bộ khởi động giật lùi thêm lần nữa theo cách như đã trình bày trước đó. (Hình 15)

LU'U Ý

Nếu động cơ không khởi động, hãy lặp lại các quy trình từ 2 - 7.

1. Ngay khi động cơ khởi động, kéo một lần toàn bộ cần điều khiển (23) bằng khóa cần điều khiển (22) và thả ngay. (Hình 16) Sau đó một nửa bước ga sẽ được nhà ra.

Kéo ẩmbảo vệ tay phía trước (2) hướng về tay cảm phía trước để nhà hãm xích ra.

Đế động cơ nóng lên khoảng 2-3 phút trước khi thực hiện mọi thao tác vận hành.

Không chạy động cơ không tải với tốc độ cao để tránh làm giảm tuổi thọ động cơ.

CẢNH BÁO

Không cảm máy khi động cơ đang hoạt động.

Tắt máy (Hình. 17)

Giảm tốc độ động cơ và đáy công tắc khóa điện (18) đến vị trí ngừng.

CẢNH BÁO

Không được với quá xa hoặc cura ở vi trí cao hơn vai.

Đặc biệt cần trọng khi đốn ngã cây, và không được sử dụng máy cưa ở vị trí cao ngang mũi hay cao hơn vai.

MÓC HÃM XÍCH

Móc hâm xích nằm trên bộ nguồn ngay phía dưới xích máy cửa nhằm ngăn ngừa trường hợp dây xích bị đứt văng vào người sử dụng.

CẢNH BÁO

Không được đúng ngang hàng với xích máy cửa khi cửa.

KỸ THUẬT ĐỐN CÂY, CƯA NHÁNH VÀ XỀ Gỗ CƠ BẢN

Mục đích của những thông tin sau là nhằm cung cấp cho bạn hướng dẫn khái quát về kỹ thuật cưa gỗ.

CẢNH BÁO

○ Thông tin này không áp dụng cho mọi tình huống cụ thể, vốn có thể phụ thuộc vào những khác biệt về thảm thực vật, địa hình, loại gỗ, hình dáng và kích thước cây, v.v... Hãy tham khảo ý kiến của đại lý dịch vụ, cơ quan kiểm lâm hay trường lâm nghiệp tại địa phương để được tư vấn về các khó khăn cụ thể khi cura gỗ trong khu vực của ban. Điều này sẽ giúp ban làm việc hiệu quả và an toàn hơn.

Tránh cửa trong điều kiện thời tiết bất lợi như sương mù dày đặc, mưa lớn, lạnh giá, gió mạnh, v.v...

Thời tiết bắt lợi thường khiến mọi người mật môi khi làm việc và dễ phát sinh tình huống nguy hiểm như mặt đất trơn trượt.

Gió mạnh có thể xô đồ cây cối theo hướng không như ý, gây thiệt hại cho tài sản hoặc gây thương tích cá nhân.

CHÚ Y

Không bao giờ được sử dụng máy cưa xích làm đơn bảy hay cho bất kỳ mục đích nào khác không thuộc chức năng của máy.

CẢNH BÁO

Tránh đón những chương ngại như gốc cây, ngọn cây, nhánh cây hay cây ngã. Hãy quan sát hố và rãnh. Đặc biệt chú ý khi làm việc trên mặt đất đốc hay không bằng phẳng.

Tất động cơ khi di chuyển từ nơi này sang nơi khác.

Luôn cưa với cần điều chỉnh mở rộng. Xích máy cưa chuyển động chậm có thể dễ dàng làm hay khiến cho máy cưa giật mạnh đột ngột.

○ Không bao giờ được c âm máy cửa bằng một tay.

Bạn không thể kiểm soát tốt máy cửa và có thể mất kiểm soát đồng thời làm cho chính mình bị thương nghiệm trọng.

Giữ thân máy cửa sát người để tăng lực kiểm soát và giảm sức căng.

Khi cưa bằng phần dưới cùng của xích máy cưa, phần lực sẽ kéo máy cưa ra khởi bạn và hướng về cây đang cưa.

Máy cưa sẽ kiểm soát tốc độ cưa và mùn cưa sẽ văng về phía bạn. (Hình 18)

○ Khi cưa bằng phần trên của xích máy cưa, phần lực sẽ đầy máy cưa về phía bạn và hướng ra ngoài cây đang cưa (Hình 19)

Sē có nguy hiểm đến từ lực giật lùi nếu máy cưa bị đẩy ra xa đến mức khiến bạn bắt đầu cưa bằng phần mũi thanh dẫn.

Phương pháp an toàn nhất là cửa bằng phần dưới cùng của xích máy cửa. Cưa bằng phần trên sẽ khiến bạn khó kiểm soát máy cửa hơn và tăng nguy cơ bị giật lủi.

○ Trong trường hợp xích máy cưa bị khóa, hãy mở cần điều chỉnh ngay.

Nếu càn điều chỉnh cứ quay vòng với tốc độ cao trong khi xích máy cưa bị khóa, khớp ly hợp sẽ nóng quá mức gây ra sự cố.

LU'U Y

Luôn ữghanh giảm xóc mâu nhơn đối diện với cây, vì xích máy cura có thể bị kéo vào cây đột ngột.

ĐỐN CÂY

Đớn cây khác hẩn với chặt cây. Bạn còn phải làm cho cây ngã càng gần vị trí đã dinh cảng tốt mà vẫn không làm tổn hại đến cây khác hay những thứ khác.

Trước khi đống ngã cây, hãy xem xét cần thân mọi tình huống có thể ảnh hưởng đến hướng cây ngã dự tính như: Hướng cây mọc. Hình đang ngon cây. Tuyết phủ trên ngon.

Tình hình gió. Chương ngại xung quanh cây (ví dụ như các cây khác, đường dây điện, đường xá, nhà cửa, v.v...)

CẢNH BÁO

○ Luôn luôn quan sát các đặc điểm chung của cây. Hây chú ý những dấu hiệu suy tàn và mục nát trên thân cây khiến cho cây có về sẽ ngã đột ngọt hay bắt đầu ngã trước lúc bạn muốn.

Hãy quan sát các nhánh cây khô, chúng có thể bị gãy và rơi trúng bạn khi bạn đang làm việc.

Luôn giữ động vật và mọi người cách xa ít nhất gắp đôi chiều cao của cây khi đốn ngã. Hãy phát quang bụi râm và nhánh cây xung quanh.

Chuẩn bị đường rút lui khởi hướng cây ngã.

NGUYÊN TẮC CƠ BẢN KHI ĐỐN CÂY

Thông thường việc đố ngã bao gồm hai hoạt động chính là cưa góc chữ V và làm cho cây ngã. Bắt đầu cưa phần trên của góc chữ V ở phía thân cây đối diện với hướng ngã. Nhìn qua vết cưa, khi bạn thấy đường cưa phía dưới thì không được cưa quá sâu vào thân cây. Góc cưa hình chữ V phải đủ sâu để tạo một bản lẻ đủ rộng và chắc. Độ mở của góc cưa chữ V phải đủ rộng để làm cho cây đồ cảng xa cảng tốt. Cưa ngã cây từ phía bên kia, trên cạnh của góc chữ V từ 1 đến 2 inch (3-5cm). (Hình 20)

1. Hướng ngā

2. Độ mở của góc cửa chữ V tối thiểu 45°

3. Bàn lè

4. Cura ngã

Không bao giờ được cưa xuyên qua thân cây. Luôn luôn giữ lại bản lẻ. Bản lẻ sẽ định hướng ngã cho cây. Nếu thân cây bị cưa xuyên hoàn toàn, bạn sẽ không kiểm soát được hướng ngã của cây.

Chèn chặt một cái nêm hay đơn bảy vào chỗ cura trước khi cây mất dàn độ vững và bắt đầu ngã. Việc này làm cho thanh dẫn không bị kẹt lại khi cây ngã trong trường hợp bạn phán đoán sai hướng đồ của cây. Hãy đảm bảo là không có ai đúng xung quanh phạm vi cây đồ trước khi bạn đẩy nó ngã.

ĐỐN NGÃ, ĐƯỜNG KÍNH THÂN CÂY LỐN HƠN HAI LẦN CHIỀU DÀI THANH DẮN

Cưa góc chữ V lớn và rộng. Sau đó khoét sâu vào chính giữa vết cưa. Luôn luôn giữ lại bản lẻ ở cả hai phía của vết cưa chính giữa. (Hình 21)

Hoàn tất việc đớn ngã bằng cách cửa xung quanh thân cây như Hình 22.

CẢNH BÁO

Phương pháp này đặc biệt nguy hiểm vì phải cưa bằng mũi thanh dẫn và có thể tạo ra lực giật lùi.

Chỉ những chuyên gia lành nghề mới được phép thực hiện những kỹ thuật này.

CU'A NHÁNH

Cưa nhánh là cưa bổ nhánh cây của những cây đã được đốn ngã.

CẢNH BÁO

Phần lớn tai nạn do lực giật lùi xảy ra trong quá trình cưa nhánh. Không được sử dụng mũi thanh dẫn. Đặc biệt cần thận và tránh để cây ngã, cảnh cây hay vật nào khác tiếp xúc với thanh dẫn. Đặc biệt chú ý đến các cảnh cây bị kéo căng.

Chúng có thể bật mạnh về phía bạn và làm cho bạn mất kiểm soát dẫn tới bị thương. (Hình 23)

Đứng bên trái thân cây. Đứng vững trên mặt đất và đặt máy cửa vào thân cây. Giữ máy cura gần với bạn để có thể dễ dàng kiểm soát máy. Hãy tránh thật xa xích máy cura. Chỉ chuyển động khi thân cây nằm giữa bạn và xích máy cura. Hãy quan sát để tránh các cảnh cây bị kéo căng bật ngược lại.

C volt A NHÁNH CÂY LÓN

Khi cưa các nhánh cây lớn, thanh dẫn có thể dễ bị kẹt.

Các nhánh cây bị kéo căng thường dễ gãy, vì vậy nên cửa nhánh cây khó cửa theo nhiều bước nhỏ. Vận dụng các nguyên tắc tương tự như khi cửa ngang. Hấy lường trước và nhận thức những hậu quả có thể xảy ra xuất phát từ mỗi hành động của bạn.

CU'A NGANG/XÊ GỐ

Trước khi bắt đầu cưa ngang qua khúc cây, hãy thử hình dung điều gì sẽ xảy ra tiếp theo. Quan sát sức ép của khúc cây và tìm cách cưa ngang sao cho thanh dẫn không bị kẹt.

CU'À NGANG KHÚC CÂY. LƯ'Ç TÁC DUNG TỪ TRÊN XUỐNG

Tạo tư thế vững chắc. Bắt đầu cửa từ phía trên. Không cưa quá sâu, chỉ cửa khoảng 1/3 đường kính khác cây là đủ. Kết thúc bằng cách cưa từ phía dưới lên. Các đường cưa phải gặp nhau (Hình 24).

1. Bóc vỏ cây

2. Cura ngang

3. Lực tác dụng từ trên xuống

4. Phía chịu lực

5. Phía chiu kéo

6. Độ sâu tương đối của vết cưa

KHÚC CÂY DÀY, LÓN HƠN CHIỀU DÀI THANH DÂN

Bắt đầu bằng cách cưa phía đối diện của khác cây. Kéo máy cưa về phía ban, làm theo các tiến trình đã nêu. (Hình 25)

Nếu khác cây nằm trên mặt đất, hãy tiện gỗ để tránh cưa trúng mặt đất. Kết thúc bằng việc cưa từ dưới lên. (Hình 26)

CẢNH BÁO

NGUY HIÊM ĐẾN TỪ LỰC GIÂT LÙI

Không được tim cách tiện gỗ nếu bạn chưa được đào tạo chuyên nghiệp. Tiên gỗ cần sử dụng mũi thanh dẫn và điều này có thể tạo ra lực giật lủi.

CU'A NGANG KHÚC CÂY, LƯƠC TÁC DUNG TỪ DƯỚI LÊN

Tạo tư thế vững chắc. Bắt đầu cửa từ phía dưới. Độ sâu vết cửa bằng khoảng 1/3 đường kính khác cây.

Kết thúc bằng cách cưa từ phía trên xuống. Các đường cưa phải gặp nhau (Hình 27)

1. Bóc vô cây

2. Cura ngang

3. Lực tác dụng từ dưới lên

4. Phía chịu kéo

5. Phía chiu lực

6. Độ sâu tương đối của vết cưa

KHÚC CÂY DÀY, LÓN HƠN CHIỀU DÀI THANH DÃN

Bắt đầu bằng cách cưa phía đối diện của khác cây. Kéo máy cưa về phía bạn, làm theo các tiến trình đã nêu. Hấy tiện gỗ nếu khác cây nằm sát mặt đất. Kết thúc bằng việc cưa từ trên xuống (Hình 28)

CẢNH BÁO

NGUY HIÊM ĐẾN TỪ LỰC GIÂT LÙI

Không được tìm cách tiện gỗ nếu bạn chưa được đào tạo chuyên nghiệp. Tiên gỗ cần sử dụng mũi thanh dẫn và điều này có thể tạo ra lực giật lủi (Hình 29).

NÊU MÁY CỦA BI KET

Tất động cơ. Nâng cao hoặc thay đổi vị trí khác cây, sử dụng một nhánh cây to hay cái cọc để làm đơn bảy. Đừng cố gắng kéo máy cura ra. Nếu làm vậy, bạn có thể khiến tay cảm bị biến dạng hoặc bị thương do xích máy cưa trong trường hợp máy cura đột ngột bung ra.

BẢO DƯỞNG

BẢO ĐƯỞNG, THAY THẾ HOẶC SỦA CHỦA THIẾT BỊ VÀ HỆ THỐNG KIỂM SOÁT KHÍ THẢI CÓ THẾ ĐƯỢC THỰC HIỆN BỒI BẮT KÝ CƠ SỞ HAY NHÂN VIÊN BẢO TRÌ ĐỘNG CƠ KHỐNG LƯU THÔNG ĐƯỜNG BỘ NÀO.

Điều chỉnh Bộ chế hòa khí (Hình 30)

Trong bộ chế hòa khí, nhiên liệu được trộn lẫn với không khí. Bộ chế hòa khí đã được điều chỉnh khi chạy thử động cơ tại nhà máy. Tủy theo khí hậu và độ cao mà có thể cần phải chỉnh lại bộ chế hòa khí. Bộ chế hòa khí có một mức điều chỉnh:

T = Vít chính tốc độ không tải.

Điều chỉnh tốc độ không tải (T)

Kiểm tra đảm bảo bộ lọc không khí sạch sẽ. Khi chạy đúng tốc độ không tải, các linh kiện của máy cửa sẽ không quay. Nếu cần phải điều chỉnh, hãy đóng (theo chiều kim đồng hồ) vít T, để động cơ chạy cho đến khi các linh kiện máy cửa bắt đầu quay. Mở (ngược chiều kim đồng hồ) chốt T đến khi linh kiện ngừng quay. Ban đạt tốc độ không tải chính xác nếu động cơ chạy êm ở mọi vị trí dưới vòng/phút khi linh kiện máy cửa bắt đầu quay.

Nếu linh kiện máy cửa vấn tiếp tục quay sau khi điều chỉnh tốc độ không tải, hãy liên hệ với đại lý của Tanaka.

CẢNH BÁO

Khi động cơ đang chạy không tải, các linh kiện máy cửa phải đúng yên hoàn toàn.

LU'U Ý

Không được chạm vào vít Điều chỉnh tốc độ cao (H) và Điều chỉnh tốc độ thấp (L).

Chỉ đại lý của Tanaka mới thực hiện các thao tác này.

Nếu bạn xoay các vít này thì máy cửa sẽ bị hư hỏng nghiệm trọng.

Bộ lọc không khí (Hình 31)

Bộ lọc không khí (40) phải hoàn toàn không dính bụi bản nhà m tránh:

○ Hư bộ chế hòa khí

○ Gặp sự cố khi khởi động

○ Giảm công suất động cơ

○ Các phụ tùng động cơ bị vướng những thứ không cần thiết

○ Tiêu thụ nhiên liệu bất thường.

Lau sạch bộ lọc không khí hàng ngày hoặc thường xuyên hơn nếu làm việc trong khu vực đặc biết bụi bản.

Tháo nắp bộ lọc không khí (41) và bộ lọc (40).

Rửa sạch bằng bọt xà phòng ẩm. Kiểm tra đảm bảo bộ lọc hoàn toàn khô trước khi lắp vào lại. Nếu bộ lọc không khí đã được sử dụng một thời gian thì không thể rửa sạch hoàn toàn được. Do đó, phải thường xuyên thay bộ lọc mới. Phải luôn thay mới bộ lọc đã hư.

Bugi (Hình 32)

Chất lượng bugi bị ảnh hưởng bởi:

○ Lắp bộ chế hòa khí sai.

Hỗn hợp nhiên liệu không phù hợp (xăng chứa quá nhiều dầu).

○ Bộ lọc không khí bản.

Điều kiện khởi động bất lợi (ví dụ trời lạnh)

Những yếu tố này tạo muội than trên diện cực của bugi gây ra sự cố và khởi động khó khăn. Nếu động cơ chạy với công suất thấp, khó khởi động hoặc chạy yếu ở tốc độ không tải thì bao giờ cũng phải kiểm tra bugi đầu tiên. Nếu bugi bị bẩn, hãy lau sạch và kiểm tra khoảng cách diện cực. Điều chỉnh lại nếu cần. Khoảng cách đúng là 0,6mm.

Bugi phải được thay mới sau 100 giờ chạy máy hoặc sớm hơn nếu điện cực bị ăn mòn.

LU'U Y

Ô một số khu vực, luật pháp địa phương quy định phải sử dụng bugi có điện trở để ngăn chắn ảnh hưởng của tín hiệu đánh lửa. Nếu máy cửa này được trang bị sẵn bugi có điện trở, khi thay mới phải sử dụng bugi cùng loại.

Lỗ châm dầu (Hình 33)

Làm sạch lỗ châm dâu xích máy cưa (42) bất cứ khi nào có thể

Thanh dẫn (Hình 34)

Trước khi sử dụng máy cửa, làm sạch đường rãnh và lỗ châm dầu (43) trong thanh dẫn bằng thước đo chuyên dụng được bán dưới dạng linh kiện tùy chọn.

Vò máy bên (Hình 35)

Luôn giữ khu vực võ máy bên và bộ truyền động không bị dính mùn cura và mảnh võ. Định kỳ tra dầu mõ vào khu vực này để chống ăn mòn vì một số loại cây chứa hàm lượng acid cao.

Bộ lọc nhiên liệu (Hình 36)

Tháo bộ lọc nhiên liệu ra khởi bình nhiên liệu và rửa thật sạch bằng dung môi. Sau đó, lắp chặt bộ lọc vào bình nhiên liệu.

LU'U Ý

Hãy thay mới nếu bộ lọc bị bám quá nhiều bụi bẩn.

Bộ lọc dâu của xích máy cửa (Hình 37)

Tháo bộ lọc đầu ra và rửa sạch bằng dung môi.

Làm sạch khe xi-lanh (Hình 38)

Khi đảm gỗ kẹt giữa khe xi lanh (44), động cơ sẽ bị nóng quá mức làm cho công suất giảm. Để tránh điều này, luôn giữ khe xi lanh và vỏ quạt sạch sẽ.

Hệ thống chống đóng bằng (Hình 39, 40)

Hệ thống này nhằm bảo vệ bộ chế hòa khí khởi bị đóng bằng khi vận hành thiết bị vào mùa đông.

1. Khi bạn cần sử dụng hệ thống đóng bằng, hãy tháo nắp đây bộ lọc khí (41). Kéo màng chấn (45) ra khởi bên trong nắp đây bộ lọc khí và lắp lai vào vị trí dùng cho mùa đồng bằng cách lật qua một nữa. (Hình 39)
   Điều này sẽ cho phép khí nóng thoát ra từ phía xi lanh vào khoang dựng bộ chế hòa khí thông qua khe hở (46).

LU'U Y

Khi mùa đông đã qua và bộ chế hòa khí không bị đóng bằng, đảm bảo lắp lại màng chấn vào đúng vị trí thông thường. (Hình 40)

Cất giữ trong thời gian dài

Xả hết nhiên liệu khởi bình chứa nhiên liệu. Khởi động và để động cơ chay đến khi ngừng hằng.

Sửa chữa mọi hư hỏng do quá trình sử dụng. Lau thiết bị bằng khăn sạch, hoặc làm sạch bằng ống dẫn khí nén áp suất cao. Nhỏ vài giọt đầu làm trơn cho động cơ hai thì vào xi lanh qua lỗ bugi, và lắc động cơ vài lần để phân tán đều đầu. Đậy nắp thiết bị và cắt giữ nơi khô thoáng.

Những bộ phận của lưới cửa (Hình 41, 42)

CẢNH BÁO

○ Phải đeo găng tay khi mài xích máy cưa.
Đảm bảo mài tròn cạnh phía trước để hạn chế nguy cơ bị giật lùi hay bị đứt giây đai cố định.

1. Tấm đình

2. Góc cắt

3. Tấm bên

4. Rānh rǎng cưa

5. Dé tưa

6. Khung gàm

7. Lỗ đinh tán

8. Chân bánh răng

9. Thước đo chiều cao

10. Góc đúng trên tấm đinh (góc độ tùy thuộc vào từng loại xích máy cưa)

11. "Mẫu" hay mũi nhọn hơi nhỏ ra

12. Chiều cao chính xác tính từ thước đo chiều cao đến tấm dính bên trên.

13. Phía trước thước do chiều cao bo tròn.

HẠ THẮP THƯỚC ĐO CHIỀU CAO BẢNG CÁI GIỮA

1) Nếu bạn mài lưới cưa bằng một bộ giữa, hãy kiểm tra và hạ thấp chiều cao.
2) Cử mài sắc ba lần thì kiểm tra thước đo chiều cao một lần.
3) Đặt thước do do chiều cao vào máy cura. Nếu thước do chiều cao nhỏ ra, hãy mài lại bằng đầu trên của dụng cụ. Luôn mài từ bên trong xích máy cura ra bên ngoài lưới cura. (Hình 43)
4) Bo tròn góc trên để giữ hình dạng ban đầu của thước đo chiều cao sau khi sử dụng dụng cụ đo chiều cao. Luôn làm theo các thông số đo chiều cao được đề nghị trong hướng dẫn vận hành hoặc bảo dưỡng kèm theo máy cửa của bạn. (Hình 44)

HUỐNG DÂN CHUNG VỀ GIỮA LƯỚI CƯ A

Giữa (60) lưới cưa trên một bên xích máy cưa theo hướng từ trong ra ngoài. Chỉ giữa về phía trước (Hình 45)

5) Đảm bảo tất cả lưới cưa dài bằng nhau (Hình 46).

6) Giữa sao cho có thể loại bổ mọi hư hỏng trên cạnh (tấm bên (62) và tấm dính (63)) của lưới cưa. (Hình 47)

LU'U Y

Không được got đã hay sửa đổi các đình mắt xích truyền động của bộ giảm chấn (61). (Hình 46)

CÁC GÓC MÀI ĐÊ MÀI SẮC XÍCH MÁY CƯA

	1. Mã số linh kiện	95VPX/20BPX
	2. Bước răng	0.325"
	3. Thông số chiều cao	0.025"
	4. Góc giữa tấm bên 85°
	5. Góc tấm trên	30°
	6. Góc giữa thanh dẫn	100°

Lịch trình bảo dưỡng

Dưới đây là một vài hướng dẫn bảo dưỡng chung. Để biết thêm thông tin vui lòng liên hệ đại lý của Tanaka.

Bảo dưỡng hàng ngày

○ Lau chùi bên ngoài thiết bị
○ Lau chùi lǚ loc dàu cùa xích máy cùa
○ Lau chùi rānh và lỗ loc dầu trên thanh dẫn.
○ Lau chùi mùn cura ở vô máy bên.
○ Kiểm tra độ sắc của xích máy cửa.
○ Kiểm tra độ chắc của khớp nối thanh dẫn.
Đảm bảo lá chắn xích máy cửa không bị hư hỏng và có thể lắp vào an toàn.
○ Kiểm tra độ chắc của khớp nối và dinh ốc.
Đặc biệt chú ý kiểm tra bu-lông của bộ giảm thanh và đảm bảo là chúng được tiết chất hoàn toàn trước khi khởi động. Nếu có bu-lông nào bị lông, phải tiết chất lại ngay lập tức. Nếu không có thể dẫn đến hư hại nghiệm trọng.
○ Kiểm tra đầu thanh dẫn. Hãy thay mới nếu cái cũ bị mòn.
○ Kiểm tra đai hãm xích. Thay mới nếu đai cũ bi mòn.
○ Lau sạch bộ lọc không khí.

Bảo dưỡng hàng tuần

○ Kiểm tra hệ thống khởi động giật lùi, đặc biệt là dây dẫn.
○ Kiểm tra bên ngoài bugi.
○ Tháo bugi ra và kiểm tra khoảng cách điện cực. Điều chỉnh khoảng cách là 0,6mm hoặc thay m ói bugi.
○ Lau sạch khe làm mát trên xi-lanh và kiểm tra đảm bảo đường dẫn khí cho hệ thống khởi động giật lùi không bị tắc.

Bảo dưỡng hàng tháng

Rửa sạch bình nhiên liệu bằng xăng và lau sạch bộ lọc nhiên liệu.
○ Rửa bộ lọc đầu của xích máy cửa.
○ Lau sạch bên ngoài bộ chế hòa khí và không gian xung quanh nó.
○ Lau sạch quạt và không gian quanh nó.

LU'U Ý

Khi đặt mua các linh kiện ở đại lý gần nhất của bạn, vui lòng dùng mã số thiết bị ghi trong mục hồng học linh kiện có trong hướng dẫn này.

	MÃ SỐ THANH DẮN	CHIỀU DÀI	MÃ SỐ XÍCH MÁY CƯA
SỐ MODEL OREGON	160MLBK041180MLBK041200PXBK041	400 mm (16")450 mm (18")500 mm (20")	95VPX-6695VPX-7220BPX-78
