Loại sản phẩm	Thanh âm thanh kênh 2.1 với loa siêu trầm không dây
Mẫu mã	HW-B45E
Thương hiệu	Samsung
Kích thước (Thân chính)	860.0 x 59.5 x 75.0 mm
Kích thước (Loa siêu trầm)	184.0 x 345.0 x 295.0 mm
Trọng lượng (Thân chính)	1.4 kg
Trọng lượng (Loa siêu trầm)	4.5 kg
Công suất tiêu thụ (Thân chính)	25 W
Công suất tiêu thụ (Loa siêu trầm)	28 W
Nguồn điện	AC 100-240 V, 50/60 Hz
Phiên bản Bluetooth	4.2
Giải mã âm thanh	Dolby Digital, DTS
Chế độ âm thanh	Tiêu chuẩn, Âm thanh thích ứng, Âm thanh vòm, Chế độ chơi game, Chế độ ban đêm
Kết nối	HDMI ARC, Đầu vào quang, USB (chỉ để bảo trì), Bluetooth
Hệ thống loa	2.1 ch (2 loa toàn dải + loa siêu trầm không dây)
Điều khiển từ xa	Bao gồm (không kèm pin)
Có thể treo tường	Có (bao gồm giá đỡ)
Hướng dẫn vệ sinh	Lau bằng vải khô, mềm. Không sử dụng chất tẩy rửa hóa học.
Biện pháp an toàn	Không để thiết bị tiếp xúc với mưa hoặc ẩm ướt. Không đặt vật chứa chất lỏng lên thiết bị.
Khả năng có sẵn phụ tùng	Liên hệ trung tâm dịch vụ Samsung để có phụ tùng thay thế.
Khả năng sửa chữa	Chỉ nhân viên bảo trì có trình độ mới được thực hiện sửa chữa.
Thông tin chung	Năm mẫu 2021. Thiết kế cho giải trí gia đình.

Câu hỏi thường gặp - HW-B45E SAMSUNG

Làm thế nào để kết nối HW-B45E với TV của tôi?

Sử dụng cổng HDMI ARC để có chất lượng âm thanh tốt nhất. Kết nối cáp HDMI từ cổng ARC trên thanh âm thanh đến cổng ARC trên TV của bạn. Ngoài ra, sử dụng cáp quang nếu TV của bạn thiếu ARC.

Tôi có thể ghép nối thanh âm thanh với điều khiển TV Samsung không?

Có, HW-B45E hỗ trợ điều khiển Bluetooth hoặc IR qua điều khiển TV Samsung. Bật Anynet+ trong cài đặt TV để điều khiển liền mạch.

Làm thế nào để điều chỉnh âm lượng loa siêu trầm?

Nhấn nút Mức loa siêu trầm trên điều khiển từ xa để chuyển qua các mức (-6 đến +6). Giữ nút để đặt về 0.

Tại sao loa siêu trầm không kết nối?

Đảm bảo loa siêu trầm đã được cắm điện và trong phạm vi 6 mét so với thanh âm thanh. Nhấn nút Ghép nối ở mặt sau loa siêu trầm. Đèn LED sẽ ngừng nhấp nháy và sáng liên tục.

Làm thế nào để sử dụng Bluetooth để phát nhạc?

Nhấn nút Nguồn trên điều khiển hoặc thanh âm thanh cho đến khi 'BT' xuất hiện. Trên điện thoại của bạn, tìm kiếm 'Samsung HW-B45E' và ghép nối. Sử dụng Bluetooth 4.2 cho kết nối ổn định.

Có những chế độ âm thanh nào?

Nhấn nút Chế độ âm thanh để chuyển: Tiêu chuẩn (âm thanh gốc), Âm thanh thích ứng (tối ưu hóa cho nội dung), Âm thanh vòm (mở rộng trường âm thanh), Chế độ chơi game (tăng cường chơi game) và Chế độ ban đêm (giảm âm trầm để nghe yên tĩnh).

Tôi có thể treo thanh âm thanh lên tường không?

Có, gói hàng bao gồm giá treo tường và ốc vít. Làm theo hướng dẫn lắp đặt: gắn giá đỡ lên tường, sau đó trượt thanh âm thanh vào.

Làm thế nào để đặt lại thanh âm thanh về cài đặt gốc?

Khi thanh âm thanh đang bật, nhấn và giữ nút - (giảm âm lượng) trên điều khiển từ xa trong 5 giây cho đến khi 'INIT' xuất hiện trên màn hình. Thanh âm thanh sẽ đặt lại.

HW-B45E có hỗ trợ Dolby Atmos không?

Không, HW-B45E không hỗ trợ Dolby Atmos. Nó hỗ trợ Dolby Digital và DTS cho âm thanh vòm ảo.

Phải làm gì nếu không có âm thanh?

Kiểm tra cài đặt đầu ra âm thanh trên TV của bạn. Đảm bảo thanh âm thanh được đặt đúng nguồn (ví dụ: HDMI hoặc Quang). Tăng âm lượng và thử nhấn nút Tắt tiếng để bỏ tắt tiếng.

HƯỚNG DẪN NGƯỜI DÙNG HW-B45E SAMSUNG

Để GIẢM NGUY CƠ BỊ ĐIỆN GIẬT, KHÔNG THÁO VỐ (HOẶC PHÍA SAU). BÊN TRONG KHÔNG CÓ BỘ PHẬN NÀO CÓ THỂ DÙNG ĐƯỢC VỚI NGƯỜI DÙNG. ĐỨA SẢN PHẩm ĐẾN NHÂN VIÊN BẢO DƯỗNG CÓ ĐỦ CHUYÊN MÔN ĐỂ BẢO DƯỗNG. Tham khảo bằng dưới đây để xem phần giải thích cho các biểu tượng có thể xuất hiện trên sản phẩm Samsung của bạn.

	CHÚ ÝNGUY CƠ BỊ ĐIỆN GIẬT KHÔNG MỞ
	Biểu tượng này chỉ ra rằng bên trong có điện áp cao. Sẻ rất nguy hiểm nếu thực hiện bất kỳ cách tiếp xúc nào với bất kỳ bộ phận nào bên trong sản phẩm này.
	Biểu tượng này báo cho bạn thông tin quan trọng liên quan tới vận hành và bảo dưỡng kèm theo sản phẩm này.
	Sản phẩm loại 2: Biểu tượng này chỉ ra rằng không yêu cầu kết nối an toàn đến dây nối tiếp đất.Nếu biểu tượng này không xuất hiện trên sản phẩm có dây điện thì sản phẩm đó PHẢI được nối đất an toàn.
	Điện áp AC: Biểu tượng này chỉ ra rằng điện áp định mức được đánh dấu bằng biểu tượng này là điện áp AC.
	Điện áp DC: Biểu tượng này chỉ ra rằng điện áp định mức được đánh dấu bằng biểu tượng này là điện áp DC.
	Lưu ý, tham khảo Hướng dẫn sử dụng: Biểu tượng này sẽ hướng dẫn người sử dụng tham khảo số tay Hống dẫn sử dụng để biết thêm thông tin liên quan đến an toàn.

CHÚ Ý

CẢNH BÁO

- Đế giảm nguy cơ cháy hay bị điện giật, không để thiết bị này tiếp xúc với nước mưa hoặc hơi ẩm.

CHÚ Y

• ĐẾ TRÁNH BỊ ĐIỆN GIẬT, SO KHỐP ĐẦU RỘNG CỦA GIẮC Cẩm VÀO KHE Cẩm RỘNG, Cẩm HOÀN TOÀN.
- Dụng cụ này sẽ luôn được kết nối với ổ cắm AC bằng kết nối tiếp đất.
- Đế ngắt kết nối dụng cụ khởi điện lưới, phích cẩm phải được kéo ra khởi ở cẩm điện lưới, do đó giấc cẩm điện lưới sẽ sẵn sàng hoạt động.
- Không để nước bản vào hoặc nhỏ vào thiết bị. Không đặt các vật thể chứa chất lỏng, chẳng hạn như bình lên trên thiết bị.
- Đế tắt thiết bị này hoàn toàn, bạn phải kéo phích cắm nguồn ra khởi ố cắm trên tưởng. Do đó, phải luôn dễ dàng tiếp cận được phích cắm nguồn.

PHÒNG NGỦA

1. Đảm bảo nguồn cấp điện AC trong nhà bạn tuân theo các yêu cầu về nguồn điện được nêu trên những nhận biết nằm ở phía dưới cùng của sản phẩm. Lắp đặt sản phẩm của bạn theo chiều ngang, trên một để thích hợp (vật đỡ ), với khoảng không gian xung quanh đủ thông thoáng 7\~10 cm. Đảm bảo rằng khe thông gió không bị bịt. Không đặt thiết bị trên bộ khuếch đại hoặc thiết bị khác có thể bị nóng. Thiết bị này được thiết kế cho mục đích sử dụng liên tục. Để tất thiết bị hoàn toàn, rút phích cắm AC khởi ở cắm trên tưởng. Rút phích cắm thiết bị nếu bạn định không sử dụng thiết bị trong một thời gian dài.

2. Khi giống bão, ngắt kết nối phích cắm điện lưới AC khởi ở cắm trên tưởng. Điện áp cực đại là do sét có thể làm hồng thiết bị.

3. Không phối thiết bị trực tiếp dưới ánh năng mặt trời hoặc các nguồn nhiệt khác. Việc này có thể dẫn đến quá nhiệt và hư hỏng thiết bị.

4. Bảo vệ sản phẩm khởi những nơi ẩm thấp (ví dụ : bình hoa) và những nơi quá nóng (ví dụ : lò suổi) hoặc thiết bị tạo từ tính hoặc điện trường mạnh. Ngắt kết nối dây nguồn điện khởi nguồn cung cấp AC nếu thiết bị bị hư hỏng. Sản phẩm của bạn không dành cho mục đích sử dụng công nghiệp. Việc sử dụng sản phẩm này chỉ dành cho mục đích sử dụng cá nhân. Ngưng tự có thể xảy ra nếu sản phẩm hoặc đã của bạn được cắt giữ ở nhiệt độ lạnh. Nếu vận chuyển thiết bị trong mùa đông, đội khoảng 2 giờ cho đến khi thiết bị đạt nhiệt độ phòng rời sử dụng.

5. Pin được sử dụng cùng với sản phẩm này chứa các chất hoá học có hại cho môi trường. Không vút bò pin cùng rác sinh hoạt chung. Không ném pin vào lulaire. Không ngắt mạch, tháo rời hoặc để pin quá nóng.

CHÚ Ý: Thay pin không đúng cách có thể gây cháy nổ. Chỉ được thay cùng loại pin hoặc tương đương.

NỘI DUNG

01 Kiểm Tra Linh Kiện 6

02 Tổng quan về Sản phẩm 7

Mặt Đáy của Soundbar 8

03 Sử dụng Điều khiển từ xa 9

Lắp pin trước khi sử dụng Điều khiển từ xa (2 pin AAA) 9

Cách Sử dụng Điều khiển từ xa ____ 9

Sử dụng các Nút float (Các nút có nhiều chức năng) ____ 13

Thông số kỹ thuật đầu ra cho các chế độ hiệu ứng âm thanh khác nhau ____ 13

Điều chỉnh âm lượng Soundbar bằng điều khiển từ xa TV ____ 14

04 Kết nối Soundbar 15

Kết nối với Nguồn Điện ____ 15

Kết nối Soundbar với Loa trầm ____ 16

Kết nối Bộ loa sau không dây của Samsung với Soundbar ____ 18

05 Dùng kết nối có dây với TV 19

Kết nối bằng Cáp quang 19

06 Dùng kết nối không dây với TV 20

Kết nối TV thông qua Bluetooth 20

07 Kết nối với Thiết bị Bên ngoài 22

Két nôi bằng Cáp quang ____ 22

08 Kết nối với Thiết bị lưu trữ USB 23

09 Kết nối với Thiết bị di động 25

Kết nối qua Bluetooth ____ 25

10 Lắp Giá Treo Tuồng 28

Điểm càn chú ý khi Lắp đặt ____ 28

Phụ kiện Treo tưởng ____ 28

11 Đặt Soundbar trên kê TV 30

12 Cập Nhật Phần Mềm 31

Quy trình cập nhật ____ 31

Nếu UPDATE không xuất hiện ____ 32

13 Xử lý sự cố 33

14 Giấy Phép 34

15 Thông báo Giấy phép Nguồn mở 35

16 Lửu ý Quan Trọng về Dịch vụ 35

17 Thông số kỹ thuật và Hướng dẫn 36

Thông số kỹ thuật 36

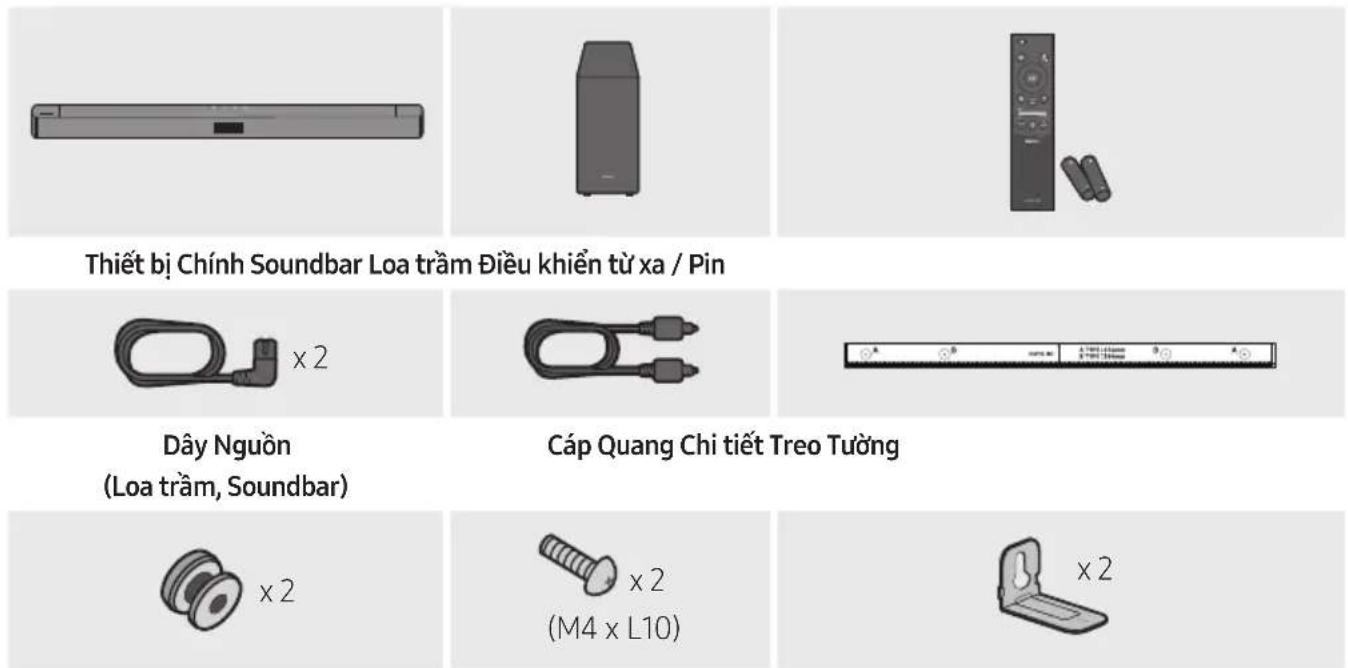

01 KIÊM TRA LINH KIÊN

Chi tiết giữ - Vít Vít
Giá Treo Tuống

• Đối với nguồn điện và công suất Tiêu thụ, hãy tham khảo nhận dính kèm với sản phẩm.
  (Nhãn : Đáy của Thiết bị Chính Soundbar)
• Đế mua thêm bộ phận hay cấp tùy chọn, hãy liên hệ với Trung tâm Dịch vụ Samsung hoặc Bộ phận Chăm sóc Khách hàng của Samsung.
• Hình dáng của phụ kiện có thể khác một chút so với hình minh hoạ ở trên.
  • Thiết kế và các thông số kỹ thuật có thể thay đổi mà không thông báo trước.

02 TỔNG QUAN VỀ SẢN PHẨM

1	Màn hìnhHiến thị trạng thái của sản phẩm và chế độ hiện tại.
2	Nút (Nguồn điện)Bật và tất nguồn.Chức năng Auto Power DownThiết bị tự động tất đi trong các trường hợp sau.– Chế độ D.IN / BT / USB: Nếu không có tín hiệu âm thanh trong 18 phút.
3	Nút (Ânh lượng)Điều chỉnh âm lượng.Khi bạn điều chỉnh, mức âm lượng sẽ xuất hiện trên màn hình trước của Soundbar.
4	Nút (Nguồn tín hiệu)Chọn chế độ nguồn vào.
	Chế độ nguồn vào Màn hình
	Đầu vào Kỹ thuật số Quang D.IN
	Chế độ BLUETOOTH BT
	Chế độ USB USB
	Để bột chế độ “BT PAIRING”, hãy đổi nguồn tín hiệu thành chế độ “BT”, rời nhận và giữ nút (Nguồn tín hiệu) trong hơn 5 giây.

• Khi bạn căm dây AC vào, phím nguồn sẽ hoạt động sau 4 đến 6 giây.
• Khi bạn bật nguồn của thiết bị này, sẽ có một khoảng thời gian trễ từ 4 đến 5 giây trước khi thiết bị này có thể mô phỏng âm thanh.
• Nếu bạn chỉ muốn nghe âm thanh từ Soundbar, bạn phải tất loa của Tivi trong menu Audio Setup của Tivi. Tham khảo sách hướng dẫn sử dụng đi kèm với Ti vi của bạn.

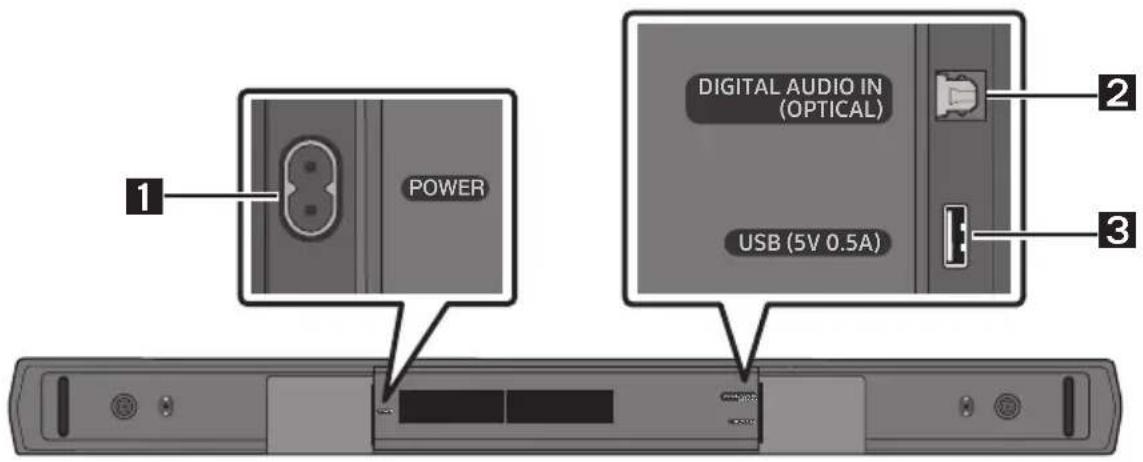

Mặt Đáy của Soundbar

1	POWERKết nối cáp nguồn AC của Soundbar.
2	DIGITAL AUDIO IN (OPTICAL)Nối với đầu ra kỹ thuật số (quang) của thiết bị bên ngoài.

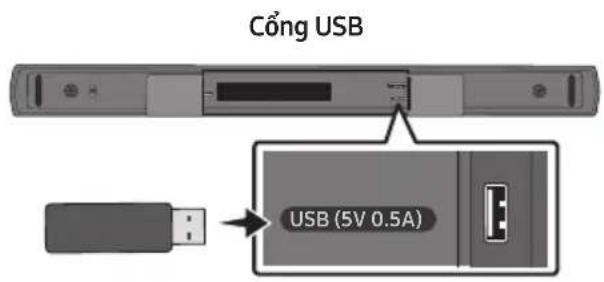

3	USB (5V 0.5A)Kết nối thiết bị USB tại đây để phát tập tin nhạc trên thiết bị USB qua Soundbar.

• Hấy kéo phích cắm khi rút dây nguồn ra khởi ở cắm trên tưởng. Không kéo dây cáp.
• Không cắm dây điện của thiết bị này hoặc bất kỳ bộ phận nào khác vào ở cắm điện AC cho đến khi tất cả các bộ phận đã được kết nối xong.

03 SỬ DỤNG ĐIỀU KHIỂN TỪ XA

Lắp pin trước khi sử dụng Điều khiển từ xa (2 pin AAA)

Trượt nắp lưng theo hướng mũi tên cho đến khi tháo nắp ra hoàn toàn. Lắp 2 pin AAA (1,5 V) theo đúng hướng đầu cực. Trượt nắp lưng về đúng vị trí.

Cách Sử dụng Điều khiển từ xa

1	Nguồn điện	Bật và tắt Soundbar.
2	Nguồn tín hiệu	Nhấn để chọn nguồn tín hiệu được kết nối với Soundbar.
3	Tắt tiếng	Nhấn nút (Tắt tiếng) để tắt tiếng. Nhấn nút này một lần nữa để bật tiếng.
4	–Âm lượng
		Nhấn nút lên hoặc xuống để điều chỉnh âm lượng.• Tắt tiếngNhấn nút Âm lượng để tắt tiếng. Nhấn nút này một lần nữa để bật tiếng.

5	CH LEVEL	Bạn có thể điều chỉnh âm lượng của mỗi loa bằng cách nhân nút này.Nhahn nút này để chọnVIRTUAL CENTER LEVEL, sau đó điều chỉnh âm lượng trong khoảng từ -6 đến +6 bằng các nútLên/Xuống.Nếu kết nối với Loa sau (được bán riêng), thì cải đặtREAR LEVELsẽ được hỗ trợ. Để điều chỉnh âm lượng củaREAR LEVELtrong khoảng từ -6 đến +6 bằng các nútLên/Xuống.
6	Điều khiểnÂm thanh	Bạn có thể đặt chức năng âm thanh bằng cách nhân nút này. Bạn có thể điều chỉnh cải đặt mong muốn bằng nútLên/Xuống.AUDIO SYNC→VOICE ENHANCE ON/OFF→NIGHT MODE ON/OFF-AUDIO SYNCNếu video trên TV và âm thanh phát ra từ Soundbar không khớp với nhau, hãy nhấn nút(Diều khiển âm thanh) để chọnAUDIO SYNC, sau đó đặt độ trễ âm thanh trong khoảng 0~300 mili giây bằng nútLên/Xuống.(Không khả dụng ở chế độ “USB” hoặc “BT”.)-VOICE ENHANCE ON/OFFChế độ này giúp đề nghe thấy lời thoại trong phim và chương trình truyền hình.-NIGHT MODE ON/OFFChế độ này được tối ưu hóa để xem vào buổi tối với cải đặt được điều chỉnh để giảm âm lượng những vẫn giúp nghe rõ lời thoại.Có thểON/OFFchức năng âm thanhVOICE ENHANCEvàNIGHT MODE bằng các nútLên/Xuống.Bẩm và giữ nút(Diều khiển âm thanh)trong khoảng 5 giây để điều chỉnh âm thanh cho từng bằng tần. 150Hz, 300Hz, 600Hz, 1,2kHz, 2,5kHz, 5kHz, và 10kHz mà các giá trị có thể lựa chọn được(Trái/Phải) và mỗi giá trị có thể được điều chỉnh theo một giá trị thiết lập từ -6 ~ +6(Lên/Xuống).(Đảm bảo chế độ Âm thanh được đặt thành “STANDARD”.)
7	BluetoothPAIR	Nhấn nútPAIR.“BT PAIRING” sẽ xuất hiện trên màn hình của Soundbar.Bạn có thể kết nối Soundbar với thiết bị Bluetooth mới trong chế độ này bằng cách chọn Soundbar từ danh sách tìm kiếm thiết bị Bluetooth.
8	|Phát/Tạm dùng	Nhấn nút▶IIđể tạm thời tạm dùng tập tin nhạc.Nếu bạn nhân nút này lần nữa, tập tin nhạc sẽ được phát tiếp.
9	Lên/Xuống/Trái/Phải	Nhấn vào các vùng được chỉ định để chọn Lên/Xuống/Trái/Phải.Nhấn Lên/Xuống/Trái/Phải trên nút để chọn hoặc đặt chức năng.Lắp lạiĐế sử dụng chức năng Lắp lại ở chế độ “USB”, hãy nhân nútLên.Bò qua NhạcNhấn nútPhải để chọn tập tin nhạc tiếp theo. Nhân nútTrái để chọn tập tin nhạc trước.ID SETNhấn và giữ nútLêntrong 5 giây để hoàn tấtID SET(khi kết nối với loa siêu trầm không dây hoặc loa sau không dây).
10	iThông tin	Khi được nhân, thông tin về mỗi chế độ sẽ xuất hiện. (Xem trang 7.)
11	SOUND MODE	Bạn có thể nhân nút này để chọn chế độ âm thanh mong muốn.SURROUND SOUND → GAME → ADAPTIVE → BASS BOOST → STANDARD– SURROUND SOUNDMang đến trường âm thanh rộng hơn so với chế độ tiêu chuẩn.– GAMEMang đến âm thanh nổi để bạn đаем mình vào hành động khi chơi game.– ADAPTIVEPhân tích nội dung trong thời gian thực và tự động cung cấp trường âm thanh tối ưu dựa trên các đặc điểm của nội dung.– BASS BOOSTChế độ trường âm thanh tập trung vào âm thanh trầm.– STANDARDPhát ra âm thanh gốc.DRC (Dynamic Range Control)Cho phép bạn áp dụng điều khiểnexists dải động cho các bài hát Dolby Digital. Nhấn và giữ nútSOUND MODEtrong hơn 5 giây khi Soundbar tắt nguồn để bột hoặc tắt DRC (Điều khiển Dải Đông). Khi bột DRC, âm thanh lớn giảm. (Âm thanh có thể bị méo.)Bluetooth PowerTính năng này sẽ tự động bột Soundbar khi nhận được yêu cầu kết nối từ TV hoặc thiết bị Bluetooth đã kết nối trước đó. Theo mặc định, cải đặt sẽ Bột.– Nhận và giữ nútSOUND MODEtrong hơn 5 giây để tắt chức năng Nguồn Bluetooth.
12	WOOFERMÚC WOOFER(ÂM TRẦM)	Nhấn nút lên hoặc xuống để điều chỉnh âm lượng của loa trầm (âm trầm) về -12 hoặc từ -6 đến +6. Để đặt mức âm lượng loa trầm (âm trầm) về 0 (Mặc định), hấy nhấn nút này.
13	TONECONTROL	Bạn có thể nhân nút này để điều chỉnh âm lượng của âm cao hoặc âm trầm.Nhấn nút này để chọn TREBLE hoặc BASS, sau đó điều chỉnh âm lượng trong khoảng từ -6 đến +6 bằng các nút Lên/Xuống.

Sử dụng các Nút Ăn (Các nút có nhiều chức năng)

Nút float		Trang tham kháo
Nút trên dièu khiếng Tù xa Chúc nǎng
WOOFER (Lên) Bát/Tát dièu khiếng tù xa tivi (Chò) Trang 14
Trái	Bát/Tát Két nói TV(BT Sân sàng)	Trang 21
Lên ID SET Trang 11
(Dièu khiếng Âm thanh)	EQ 7 Dái (Nhân và giǔ trong 5 giay) Trang 10
	Dát lái (Nhân và giǔ trong 10 giay) Trang 31
SOUND MODE	DRC ON/OFF (Chò)	Trang 11
	Bluetooth Power Trang 11

Thông số kỹ thuật đầu ra cho các chế độ hiệu ứng âm thanh khác nhau

Hiệu ứng Đầu vào			Đầu ra
			Không có Bộ Loa Sau Không dây C	Có Bộ Loa Sau Không dây
[SIGNATURE]SOUND MODE	SURROUND SOUND	2.0 kênh	2.1 kênh 4.1 kênh
		5.1 kênh	2.1 kênh 4.1 kênh
	GAME	2.0 kênh	2.1 kênh 4.1 kênh
		5.1 kênh	2.1 kênh 4.1 kênh
	ADAPTIVE	2.0 kênh	2.1 kênh 4.1 kênh
		5.1 kênh	2.1 kênh 4.1 kênh
	BASS BOOST	2.0 kênh	2.1 kênh 4.1 kênh
		5.1 kênh	2.1 kênh 4.1 kênh
	STANDARD	2.0 kênh	2.1 kênh 2.1 kênh
		5.1 kênh	2.1 kênh 2.1 kênh

• Có thể mua riêng Bộ loa sau không dây của Samsung. Để mua một Bộ, hãy liên hệ với nhà cung cấp mà bạn đã mua Soundbar.

Điều chỉnh âm lượng Soundbar bằng điều khiển từ xa TV

Điều chỉnh âm lượng Soundbar bằng điều khiển tử xa của TV.

• Chức năng này chỉ có thể sử dụng bằng điều khiển từ xa IR. Điều khiển từ xa Bluetooth (điều khiển từ xa yêu cầu ghép đôi) không được hỗ trợ.
• Đặt loa TV thành Loa ngoài để sử dụng chức năng này.

• Các nhà sản xuất hỗ trợ chức năng này: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Tát Soundbar.

• Nhân và giữ nút WOOFER trong 5 giây.

Mỗi khi bạn nhân và giữ nút WOOFER trong 5 giây, chế độ sẽ thay đổi theo thứ tự sau: "OFF-TV REMOTE" (Chế độ mặc định), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Nút trên Điều khiển Từ xa Màn hình Trọng thái
		(Chế độ mặc định)	Tắt điều khiển từ xa TV.
			Bật điều khiển từ xa IR của TV Samsung.
			Bật điều khiển từ xa IR của TV bên thứ ba.

04 KÊT NÔI SOUNDBAR

Kết nối với Nguồn Điện

Sử dụng các bộ phận nguồn để kết nối Loa trầm và Soundbar với ở cắm điện theo thú tự sau:

1. Kết nối dây nguồn với Loa trăm.
2. Cảm dây nguồn vào Soundbar.

Xem hình minh họa bên dưới.

- Đế biết thêm thông tin về nguồn điện cần dùng và mức tiêu thụ điện năng, hãy xem nhân dán trên sản phẩm. (Nhăn: Đáy của Thiết bị Chính Soundbar)

Kết nối Soundbar với Loa trăm

Khi đã kết nối loa trầm, bạn có thể thường thức âm trầm dày dặn.

Kết nối tự động giữa loa trầm và Soundbar

Lúc bạn bật nguồn điện sau khi nổi cấp điện với Soundbar và loa trầm, loa trầm sẽ tự động được kết nối với Soundbar.

- Khi hoàn tất quá trình ghép đôi tự động, đèn chỉ báo màu lam ở mặt sau của loa siêu trăm sẽ sáng lên.

Đèn báo LED ở mặt sau của Loa trầm

LED Trạng thái Mô tả Giải pháp
	Bật	Kết nối thành công (hoạt động bình thường)	-
	Nhắp nháy Đang khôi phục kết nối	Kiểm tra xem liệu cấp nguồn gắn với thiết bị Soundbar chính đã được kết nối đúng chưa hoặc chờ khoảng 5 phút. Nếu vẫn nhập nháy, hãy thử kết nối loa trầm phụ thủ công. Xem trang 17.
	Bật	Chờ (thiết bị chính của Soundbar tắt)	Kiểm tra xem cấp điện có được kết nối đúng cách vào thiết bị chính của Soundbar không.
		Không kết nối được	Kết nối lần nữa. Xem hướng dẫn về cách kết nối thủ công trên trang 17.
	Nhắp nháy Trục trặc	Xem thông tin liên hệ với Trung tâm Dịch vụ Samsung trong tài liệu hướng dẫn.

Kết nối thủ công với loa trầm nếu không kết nối tự động được

Kiểm tra trước khi kết nối thủ công

• Kiểm tra xem cấp điện có được kết nối đúng cách vào Soundbar và loa trầm không.

• Bảo đảm răng Soundbar được bật.

• Nhân và giữ ID SET ở mặt sau của loa trầm trong ít nhất 5 giây.

- Đèn báo màu đỏ ở mặt sau của loa trăm sẽ tất và đèn báo màu xanh lam sẽ nhập nháy.

Mặt sau của Loa trăm

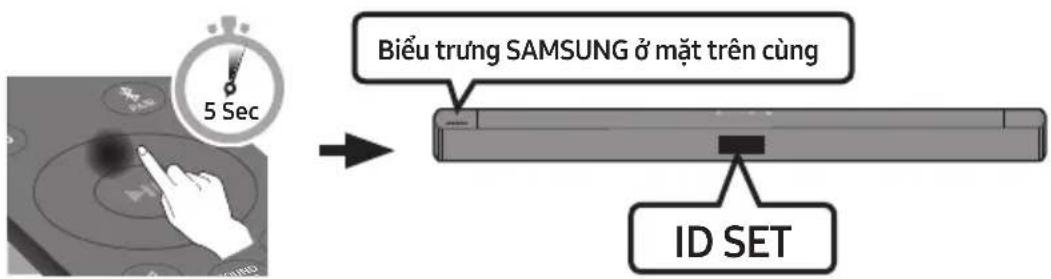

1. Nhân và giữ nút Lên trên điều khiển từ xa trong ít nhất 5 giây.

2. Thông báo ID SET sẽ xuất hiện trên màn hình của Soundbar một lúc rời biến mất.

3. Soundbar sẽ tự động bật nguồn khi hoàn thành ID SET.

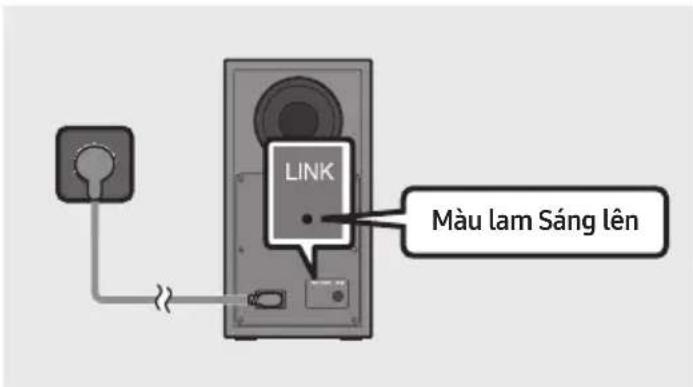

1. Kiểm tra xem đèn LED LINK đã chuyển sang màu lam hết chưa (kết nối hoàn tất).

Đèn LED LINK sẽ dùng nhập nháy và phát ra màu lam khi kết nối được thiết lập giữa Soundbar và Loa trầm Không dây.

GHI CHÚ

• Không cắm dây điện của sản phẩm này hoặc của TV vào ổ cắm điện cho đến khi tất cả các bộ phận đã được kết nối xong.
• Trước khi di chuyển hay lắp sản phẩm này, hãy nhớ tất nguồn điện và rút dây điện.
• Nếu thiết bị chính bị tắt nguồn, thì loa trầm không dây sẽ chuyển sang chế độ chờ và đèn LED STANDBY ở mặt sau sẽ sáng Đỏ sau khi nhập nháy màu Xanh lam vài lần.
• Nếu bạn dùng thiết bị có sử dụng cùng tần số (5,8 GHz) như Soundbar ở gần Soundbar, thì sóng giao thoa có thể làm ngắt tiếng.
• Khoảng cách truyền tín hiệu không dây tối đa của thiết bị chính là 10 mét, nhưng khoảng cách này có thể thay đổi theo môi trường hoạt động. Nếu có tưởng kim loại hoặc bê tông cốt thép ngăn cách giữa thiết bị chính và loa trầm không dây, thì hệ thống hoàn toàn không thể hoạt động, vì tín hiệu không dây không thể đi xuyên qua kim loại.

THÂN TRỌNG

• Ăng ten nhận tín hiệu không dây được tích hợp bên trong loa trầm không dây. Không để thiết bị dính nước hoặc hơi ẩm.
• Đế có hiệu suất nghe tối ưu, hãy đảm bảo rằng khu vực xung quanh vị trí của loa trầm không dây và Mô-đun Bộ thu không dây (bán riêng) thông thoáng không bị cần trở.

Kết nối Bộ loa sau không dây của Samsung với Soundbar

Mở rộng sang âm thanh vòm hoàn toàn không dây bằng cách kết nối Bộ loa sau không dây của Samsung (SWA-9100S hoặc SWA-9200S, được bán riêng) với Soundbar.

Đế biết thông tin chỉ tiết về các kết nối, hãy xem sách hướng dẫn sử dụng Bộ loa sau không dây của Samsung.

05 DÙNG KẾT NỔI CÓ DÂY VỐI TV

Nghe âm thanh từ TV trên Soundbar bằng kết nối không dây hoặc có dây.

- Khi Soundbar được kết nối với TV Samsung đã chọn, bạn có thể điều khiển Soundbar bằng điều khiển từ xa của TV.

– Các TV Thông minh của Samsung phiên bản 2017 trở lên sẽ hỗ trợ tính năng này và hỗ trợ cả Bluetooth khi bạn kết nối Soundbar với TV bằng cấp quang.

- Chúc năng này cũng cho phép bạn sử dụng menu của TV để điều chỉnh trường âm thanh và nhiều cài đặt khác, cũng như chính âm lượng và tắt tiếng.

Kết nối bằng Cáp quang

Khi âm thanh trong chương trình phát được mã hoá trong Dolby Digital và “Định dạng Âm thanh Đầu ra Kỹ thuật số” trên TV của bạn được đặt thành PCM, chúng tôi khuyến bạn nên đối cải đặt sang Dolby Digital. Khi thay đổi cải đặt trên TV, bạn sẽ được tận hưởng chất lượng âm thanh tốt hơn. (Từ ngữ trên menu TV có thể khác đối với Dolby Digital và PCM, tùy thuộc vào nhà sản xuất TV.)

Danh sách kiểm tra trước khi kết nối

- Khi bạn sử dụng cáp quang và thiết bị đầu cuối có nắp, hãy nhớ tháo nắp ra.

1. Cẩm cấp quang kỹ thuật số vào giấc DIGITAL AUDIO IN (OPTICAL) trên Soundbar và giấc OPTICAL OUT của TV.

2. Nhấn nút → (Nquồn tín hiệu) ở mắt trên cùng hoặc trên điều khiển từ xa, rời chơn chế độ "D.IN".

06 DÙNG KẾT NỔI KHÔNG DÂY VỐI TV

Kết nối TV thông qua Bluetooth

Khi kết nối thiết bị với TV qua Bluetooth, bạn có thể nghe âm thanh stereo mà không cần phải lắp cấp.

- Bạn chỉ có thể kết nối với một TV tại một thời điểm.

Kết nối ban đầu

1. Nhân nút ✘ PAIR trên xa điều khiển để chuyển sang chế độ "BT PAIRING".

(HOĂC)

a. Nhân nút ➖ (Nguồn tín hiệu) ở mặt trên cùng, rời chọn "BT".
"BT" tự động đổi thành "BT PAIRING" sau vải giây hoặc đổi thành "BT READY" nếu có kết nối được ghi nhận.
b. Khi "BT READY" xuất hiện, nhân và giữ nút ➔ (Nguồn tín hiệu) ở mặt trên cùng của Soundbar thêm 5 giây nữa để hiện thị "BT PAIRING".

1. Chọn chế độ Bluetooth trên TV. (Đế biết thêm thông tin, hãy xem tài liệu hướng dẫn của TV.)

2. Chọn "[AV] Samsung Soundbar B4-Series" hoặc "[AV]Soundbar B4-Series" trong danh sách trên màn hình TV.

3. Chọn chế độ Bluetooth trên TV. (Để biết thêm thông tin, hãy xem tài liệu hướng dẫn của TV.)

4. Chọn "[AV] Samsung Soundbar B4-Series" hoặc "[AV]Soundbar B4-Series" trong danh sách trên màn hình TV.

Soundbar khả dụng sẽ được biểu thị bằng thông báo “Cần ghép nối” hoặc “Đã ghép nối” trên danh sách thiết bị Bluetooth của TV. Đế kết nối với Soundbar, hãy chọn thông báo và thiết lập kết nối.

- Khi TV được kết nối, [Tên TV] → "BT" sẽ xuất hiện trên màn hình trước của Soundbar.

1. Bây giờ, bạn có thể nghe âm thanh từ TV qua Soundbar.

Nếu TV không tìm thấy Soundbar

- Kết nối TV và Soundbar bằng một cấp quang, rời chọn chế độ "D.IN" bằng cách nhân vào nút (Nguồn tín hiệu) ở phía trên cùng của Soundbar. Xem đầu ra âm thanh có hoạt động bình thường hay không, rời tiếp tục với bước 2 và 3.

Nếu thiết bị không kết nối được

• Nếu Soundbar đã kết nối trước đây (ví dụ: "[AV] Samsung Soundbar B4-Series" hoặc "[AV] Soundbar B4-Series") xuất hiện trong danh sách, hãy xóa mục đó.
• Sau đó lặp lại các bước từ 1 đến 3.

LUU Y

- Sau khi bạn đã kết nối Soundbar với TV của mình lần đầu tiên, hãy sử dụng chế độ “BT READY” để kết nối lại.

Ngắt kết nối giữa Soundbar và TV

Nhấn nút ➔ (Nguồn tín hiệu) ở mặt trên cùng hoặc trên điều khiển từ xa, rời chuyển sang chế độ bất kỳ, trừ "BT".

- Quá trình ngắt kết nối sẽ mất thời gian vì TV phải nhận được tín hiệu phần hồi từ Soundbar. (Thời gian đợi có thể thay đổi theo mẫu TV.)

- Đế hủy kết nối Bluetooth tự động giữa Soundbar và TV, hãy nhân nút Trái trên điều khiển từ xa trong 5 giây với Soundbar ở trạng thái “BT READY”. (Bật/Tắt Kết nối TV)

Sự khác nhau giữa BT READY và BT PAIRING?

- BT READY : Trong chế độ này, bạn có thể tìm kiếm các TV đã kết nối trước đó hoặc kết nối với một thiết bị di động đã từng kết nối với Soundbar.

- BT PAIRING : Trong chế độ này, bạn có thể kết nối thiết bị mới với Soundbar. (Nhấn nút ✘ PAIR trên điều khiển từ xa hoặc nhân và giữ nút 📄 (Nguồn tín hiệu) ở mặt trên cùng của Soundbar thêm 5 giây nữa khi Soundbar đang ở chế độ “BT”.)

GHI CHÚ

- Nếu bạn được yêu cầu nhập mã PIN khi kết nối với thiết bị Bluetooth, hãy nhập <0000>.

- Ô chế độ kết nối Bluetooth, kết nối Bluetooth sẽ bị mất nếu khoảng cách giữa Soundbar và thiết bị Bluetooth vượt quá 10 mét.

- Soundbar sẽ tự động tất sau 18 duy trì trạng thái Sẵn sàng.

- Soundbar có thể không tìm kiếm hoặc kết nối Bluetooth chính xác trong các trường hợp sau: - Nếu có điện trường mạnh quanh Soundbar.

- Trong trường hợp có hai thiết bị Bluetooth trở lên đồng thời được ghép đôi với Soundbar. - Nếu thiết bị Bluetooth đã tắt, không ở đúng vị trí hoặc gặp trực trắc.

- Các thiết bị điện tử có thể gây nhiều sóng vô tuyến. Phải đặt các thiết bị phát sóng điện tử cách xa thiết bị chính Soundbar, ví dụ như lò vi sóng, thiết bị mạng LAN không dây v.v...

07 KẾT NỔI VỐI THIẾT BỊ BÊN NGOÀI

Kết nối với một thiết bị bên ngoài qua kết nối có dây hoặc kết nối Bluetooth để phát âm thanh từ thiết bị bên ngoài đó qua Soundbar.

Kết nối bằng Cáp quang

1. Kết nối DIGITAL AUDIO IN (OPTICAL) trên thiết bị chính với giấc OPTICAL OUT của Thiết bị Nguồn bằng cấp quang kỹ thuật số.
2. Chọn chế độ "D.IN" bằng cách nhân nút ➕ (Nguồn tín hiệu) ở mặt trên cùng hoặc trên điều khiển tử xa.

08 KẾT NỔI VỐI THIẾT BỊ LƯU TRỦ USB

Bạn có thể phát tập tin nhạc trên thiết bị lưu trữ USB qua Soundbar.

1. Kết nối thiết bị USB với công USB ở mặt dưới sản phẩm.
2. Nhân nút ➔ (Nguồn tín hiệu) ở mặt trên cùng hoặc trên điều khiển tử xa, rời chọn "USB".
3. "USB" sẽ xuất hiện trên màn hình hiển thị.
4. Phát tập tin nhạc trên thiết bị lưu trữ USB qua Soundbar.

- Nếu không có thiết bị USB nào được kết nối sau hơn 18 phút, Soundbar sẽ tự động tắt (Auto Power Down).

Danh sách Kiểu Định dạng Tập tin Tương thích

Phần mở rộng	Codec Tốc độ lấy mẫu Tốc độ bit
*.mp3 MPEG	1 Layer2 32kHz ~ 48kHz 32kbps~320kbps
	MPEG 1 Layer3 32kHz ~ 48kHz 32kbps~320kbps
	MPEG 2 Layer3 16kHz ~ 24kHz 8kbps~160kbps
	MPEG 2.5 Layer3 8kHz ~ 12kHz 8kbps~160kbps
*.wma	WMA7/8/9/STD	8kHz ~ 48kHz	32kbps~320kbps
*.aac AAC		8kHz ~ 96kHz	< 1728kbps
	AAC-LC
	HE-AAC
*.ogg	Mã hóa Vorbis	(8, 16, 22,05, 32, 44,1, 48)kHz	ogg không được hỗ trợ:1. kích thước khối 0 < 256,kích thước khối 0 > 10242. kích thước khối 1 < 512,kích thước khối 1 > 40963. bộ đếm bằng mã > 644. giá trị nhập bằng mã > 6405. bộ đếm giá trị sàn > 26. loại giá trị sàn 07. bộ đếm giá trị dư > 28. kích thước != 29. bộ đếm ánh xạ > 210. bộ đếm chế độ > 211. loại giá trị dư != số kênh
*.flac	-	8kHz ~ 192kHz	< 5 Mbps
*.wav	PCM/LPCM/IMA_ADPCM/MPEG/MULAW	8kHz ~ 192kHz	< 5 Mbps
*.AIFF	Kiểu nén:alwa, ulaw, sowt	(8, 16, 22,05, 32, 44,1, 48, 96, 192)kHz≤ 2 kênh	< 5 Mbps

• Nếu có quá nhiều thư mục (khoảng 256) và tập (khoảng 999) được lưu trữ trên thiết bị USB, Soundbar có thể mất một khoảng thời gian để truy cập và phát tập.

09 KẾT NỔI VỐI THIẾT BỊ DI ĐỘNG

Kết nối qua Bluetooth

Khi kết nối sản phẩm với một thiết bị di động qua Bluetooth, bạn có thể nghe âm thanh stereo mà không cần phải lắp cấp.

- Bạn không thể kết nối nhiều thiết bị Bluetooth cùng lúc.

Kết nối ban đầu

1. Nhân nút ✘ PAIR trên xa điều khiển để chuyển sang chế độ "BT PAIRING".

(HOĂC)

a. Nhấn nút (Nguồn tín hiệu) ở mặt trên cùng, rời chọn "BT".
"BT" tự động đổi thành "BT PAIRING" sau vải giây hoặc đổi thành "BT READY" nếu có kết nối được ghi nhận.
b. Khi "BT READY" xuất hiện, nhân và giữ nút ➔ (Nguồn tín hiệu) ở mặt trên cùng của Soundbar thêm 5 giây nữa để hiển thị "BT PAIRING".

1. Chọn "[AV] Samsung Soundbar B4-Series" hoặc "[AV]Soundbar B4-Series" trong danh sách.

- Khi Soundbar được kết nối với thiết bị Bluetooth, [Tên Thiết bị Bluetooth] → “BT” sẽ xuất hiện trên màn hình phía trước.

1. Phát tập tin nhạc trên thiết bị được kết nối bằng Bluetooth qua Soundbar.

Nếu thiết bị không kết nối được

• Nếu Soundbar đã kết nối trước đây (ví dụ: "[AV] Samsung Soundbar B4-Series" hoặc "[AV] Soundbar B4-Series") xuất hiện trong danh sách, hãy xóa mục đó.
• Sau đó, lặp lại bước 1 và 2.

LU'U Y

- Sau khi bạn đã kết nối Soundbar với thiết bị di động của mình lần đầu tiên, hãy sử dụng chế độ “BT READY” để kết nối lại.

Sự khác nhau giữa BT READY và BT PAIRING?

• BT READY : Trong chế độ này, bạn có thể tìm kiếm các TV đã kết nối trước đó hoặc kết nối với một thiết bị di động đã từng kết nối với Soundbar.
• BT PAIRING : Trong chế độ này, bạn có thể kết nối thiết bị mới với Soundbar. (Nhấn nút ✗ PAIR trên điều khiển từ xa hoặc nhân và giữ nút ➔ (Nguồn tín hiệu) ở mặt trên cùng của Soundbar thêm 5 giây nữa khi Soundbar đang ở chế độ “BT”.)

GHI CHÚ

• Nếu bạn được yêu cầu nhập mã PIN khi kết nối với thiết bị Bluetooth, hãy nhập <0000>.
• Ở chế độ kết nối Bluetooth, kết nối Bluetooth sẽ bị mất nếu khoảng cách giữa Soundbar và thiết bị Bluetooth vượt quá 10 mét.
• Soundbar sẽ tự động tất sau 18 duy trì trạng thái Sẵn sàng.
• Soundbar có thể không tìm kiếm hoặc kết nối Bluetooth chính xác trong các trường hợp sau:

– Nếu có điện trường mạnh quanh Soundbar.
– Nếu có nhiều thiết bị Bluetooth được ghép đôi cùng lúc với Soundbar.
– Nếu thiết bị Bluetooth đã tắt, không ở đúng vị trí hoặc gặp trực trặc.

• Các thiết bị điện tử có thể gây nhiều sóng vô tuyến. Phải đặt các thiết bị phát sóng điện tử cách xa thiết bị chính Soundbar, ví dụ như lò vi sóng, thiết bị mạng LAN không dây v.v...
• Soundbar hỗ trợ dữ liệu SBC (44,1kHz, 48kHz).
• Chỉ kết nối với thiết bị Bluetooth hỗ trợ chức năng A2DP (AV).
• Bạn không thể kết nối Soundbar với thiết bị Bluetooth chỉ hỗ trợ chức năng HF (Rảnh tay).
• Khi bạn ghép đôi Soundbar với thiết bị Bluetooth, chọn “[AV] Samsung Soundbar B4-Series” hoặc “[AV]Soundbar B4-Series” từ danh sách thiết bị được quét của thiết bị sẽ tự động thay đổi Soundbar sang chế độ “BT”.

- Chỉ khả dụng nếu Soundbar có trong danh sách những thiết bị được ghép đôi của thiết bị Bluetooth. (Thiết bị Bluetooth và Soundbar phải được ghép đôi trước đó ít nhất một lần.)

• Soundbar sẽ xuất hiện trong danh sách thiết bị được tìm kiếm của thiết bị Bluetooth chỉ khi Soundbar hiển thị "BT READY".
• Nếu Soundbar đã ở chế độ Bluetooth và đã ghép đôi với một thiết bị Bluetooth rời thì bạn không thể ghép đôi nó với một thiết bị Bluetooth khác.

Bật Bluetooth Power (SOUND MODE)

Nếu thiết bị Bluetooth đã được ghép nối trước đó cố gắng ghép nối với Soundbar khi chức năng Bluetooth Power bật và Soundbar tất thì Soundbar sẽ tự động bật.

1. Nhân và giữ nút SOUND MODE trong hơn 5 giây trên điều khiển từ xa khi Soundbar bật.
2. "ON-BLUETOOTH POWER" xuất hiện trên màn hình của Soundbar.

Ngắt kết nối giữa thiết bị Bluetooth và Soundbar

Bạn có thể ngắt kết nối thiết bị Bluetooth khởi Soundbar. Để biết hướng dẫn, xem sách hướng dẫn sử dụng thiết bị Bluetooth.

• Soundbar sẽ bị ngắt kết nối.
• Khi Soundbar được ngắt kết nối với thiết bị Bluetooth, Soundbar sẽ hiện thị "BT DISCONNECTED" trên màn hình phía trước.

Ngắt kết nối giữa Soundbar và thiết bị Bluetooth

Nhân nút ➔ (Nguồn tín hiệu) ở mặt trên cùng hoặc trên điều khiển từ xa, rời chuyển sang chế độ bất kỳ, ngoại trừ “BT”.

• Quá trình ngắt kết nối sẽ mất thời gian vì thiết bị Bluetooth phải nhận được tín hiệu phần hồi từ Soundbar. (Thời gian ngắt kết nối có thể thay đổi theo thiết bị Bluetooth)
• Khi Soundbar được ngắt kết nối với thiết bị Bluetooth, Soundbar sẽ hiện thị "BT DISCONNECTED" trên màn hình phía trước.

GHI CHÚ

• Ô chế độ kết nối Bluetooth, kết nối Bluetooth sẽ bị mất nếu khoảng cách giữa Soundbar và thiết bị Bluetooth vượt quá 10 m.
• Soundbar tự động tất sau 18 phút ở trạng thái Sẵn sàng.

Giới thiệu thêm về Bluetooth

Bluetooth là công nghệ cho phép các thiết bị tương thích Bluetooth dễ dàng kết nối với nhau bằng kết nối không dây ngăn.

- Thiết bị Bluetooth có thể gây ra nhiều hoặc sai hồng, tuỷ thuộc vào việc sử dụng khi:

• Một phần cơ thể của bạn tiếp xúc với hệ thống nhận/truyền của thiết bị Bluetooth hoặc Soundbar.
• Tuỷ theo biến đổi điện tử các cần trở do tưởng, góc hoặc vách ngăn văn phòng tạo nên.

• Tiếp xúc với nhiều điện tử các thiết bị có cùng bằng tần, bao gồm thiết bị y tế, lò vi sóng và LAN không dây.

• Ghép nổi Soundbar với thiết bị Bluetooth trong khi duy trì được khoảng cách gần.

• Khoảng cách giữa Soundbar và thiết bị Bluetooth cảng xa, chất lượng cảng thấp. Nếu khoảng cách vượt quá phạm vi hoạt động Bluetooth, kết nối sẽ bị mất.
• Trong vùng độ nhạy thu kém, kết nối Bluetooth có thể không hoạt động chính xác.
• Soundbar có phạm vi thu hiệu quả lên tới 10 m ở tất cả các hướng nếu không có chuống ngại vật. Kết nối sẽ tự động bị tất nếu khoảng cách nằm ngoài phạm vi này. Ngay cả khi nằm trong phạm vi này, chất lượng âm thanh vẫn có thể bị giảm đi do các chuống ngại vật như tưởng hoặc cửa.
• Thiết bị không dây này có thể gây nhiều điện trong quá trình hoạt động.

10 LẮP GIÁ TREO TƯỜNG

Điểm càn chú ý khi Lắp đặt

• Chỉ lắp trên tưởng thẳng đúng.
• Không lắp ở nơi có nhiệt độ hoặc độ ẩm cao.
• Xác minh xem tưởng có đủ chắc để giữ được sản phẩm không. Nếu không, hãy gia cố tưởng hoặc chọn nơi lắp khác.

- Mua và sử dụng vít gắn hoặc móc neo phù hợp với kiểu tưởng (tấm thạch cao, tấm sắt, gỗ, v.v...). Nếu có thể, hãy bắt vít đỡ vào khung tưởng.

- Mua vít gắn tưởng phù hợp với kiểu và độ dày của bức tưởng bạn muốn treo Soundbar.

- Đường kính: M5

– Chiều dài: Nên từ 35 mm trở lên.

- Nói cấp giữa sản phẩm và thiết bị bên ngoài trước khi bạn lắp Soundbar lên tưởng.

- Đảm bảo tất thiết bị và rút phích cắm khởi nguồn điện trước khi lắp đặt. Nếu không, có thể gây điện giật.

Phụ kiện Treo tưởng

Chi tiết giữ - Vít Vít

1. Đặt Chi tiết Treo Tường sát với mặt tường.

2. Chi tiết Treo Tuống phải cân bằng.

3. Nếu TV được treo trên tưởng, hãy lắp Soundbar bên dưới TV ít nhất 5 cm.

1. Căn chính Trục Tâm của Chi tiết Treo Tuống với phần chính giữa của TV (nếu bạn định lắp Soundbar ở dưới TV), sau đó cố định Chi tiết Treo Tuống vào tuition bằng bằng dính.

- Nếu bạn không lắp bên dưới TV, hãy đặt Trục Tâm ở chính giữa khu vực lắp đặt.

1. float ngòi bút bi hoặc ngòi bút chì nhòn qua diế m chính giữa của hình A-TYPE trên tùng dâu của Chi tiết treo tuǒng để đánh dâu lô láp vít dõ, ròi gõ Chi tiết Treo Tuǒng ra.

1. Dùng mũi khoan có kích thước phù hợp để khoan lỗ ở từng điểm đánh dấu trên tưởng.

- Nếu các điểm đánh dấu không khớp với vị trí đinh tán, bạn hãy lắp mẫu neo thích hợp vào lỗ trước khi lắp vít đỡ. Nếu bạn sử dụng mẫu neo, hãy đảm bảo các lỗ khoan đủ rộng cho mẫu neo bạn dùng.

1. float (không đi kèm) qua từng Chi tiết giữ
2. Vít, rồi văn chất từng vít vào lỗ vít đỡ.

1. Lắp 2 Giá Treo Tuống theo đúng hướng ở đáy của Soundbar bằng 2 Vít.

- Khi lắp ghép, hấy bảo đảm rằng phần treo của Giá Treo Tường ở sau mặt sau của Soundbar.

1. Lắp Soundbar đã gắn Giá Treo Tuống bằng cách treo Giá Treo Tuống lên Chi tiết giữ - Vít trên tuống.

1. Trượt Soundbar xuống dưới như trong hình minh họa bên dưới để Giá Treo Tường nằm chắc chắn trên Chi tiết giữ - Vít.

- Lắp Chi tiết giữ - Vít vào phần (đáy) rộng của Giá Treo Tuống, rời trượt Giá Treo Tuống xuống dưới để Giá Treo Tuống nằm chắc chắn trên Chi tiết giữ - Vít.

Đặt Soundbar trên kê TV.

Như trong hình ảnh minh họa, hãy căn cho phần trung tâm của Soundbar thẳng với phần trung tâm của TV, cần thận đặt Soundbar lên kê TV. Để đặt chất lượng âm thanh tối ưu, đặt Soundbar ở khoảng cách tối thiểu 3 cm so với mặt trước của TV.

LU'U Y

- Soundbar phải được đặt trên bề mặt phẳng và vững chắc.

12 CÂP NHÂT PHÂN MÊM

Samsung có thể cung cấp các bản cập nhật cho chương trình cơ sở của hệ thống Soundbar trong tương lai.

Nếu có bản cập nhật, bạn có thể cập nhật chương trình cơ sở bằng cách cắm thiết bị USB chứa bản cập nhật chương trình cơ sở vào công USB trên Soundbar.

Đế biết thêm thông tin về cách tải tập tin cập nhật, hấy truy cập trang web của Samsung Electronics (www.samsung.com → Support). Sau đó, chọn loại sản phẩm hoặc nhập số kiểu máy Soundbar của bạn, chọn tùy chọn Phần mềm & Úng dụng, rời chọn Tài về.

Lưu ý rằng tên tùy chọn có thể thay đổi.

Quy trình cập nhật

Quan trọng: Chúc năng cập nhật sẽ xóa toàn bộ cài đặt người dùng. Bạn nên ghi lại các cải đặt của mình để có thể dễ dàng đặt lại sau khi cập nhật. Hấy lưu ý việc cập nhật vi phần mềm cũng sẽ đặt lại kết nối của loa trăm.

1. Kết nối ở USB với công USB trên máy tính. Quan trọng: Đảm bảo rằng ở USB không chứa tập nhạc nào. Nếu có tập nhạc trên ở USB, quá trình cập nhật chương trình cơ sở có thể không thành công.
2. Truy cập (samsung.com) → chọn Nhập số model và nhập model Soundbar của bạn. Chọn sách hướng dẫn và bản tải xuống và tải xuống tập phần mềm mới nhất.
3. Lưu phần mềm đã tải về vào thể USB và chọn "Giải nén tại đây" để giải nén thư mục.

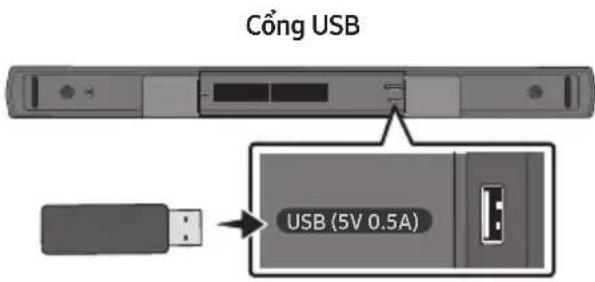

4. Tất Soundbar và kết nối thanh USB chứa bản cập nhật phần mềm với công USB.
5. Bật Soundbar và thay đổi nguồn thành chế độ "USB". Trong vòng 3 phút, chữ "UPDATE" sẽ hiện ra và quá trình cập nhật bắt đầu.
6. Khi cập nhật xong, Soundbar sẽ tắt. Hấy bạt Soundbar rời nhân nút - + (Âm lượng) ở mặt trên trong 5 giây. "INIT OK" hiển thị trên màn hình, sau đó Soundbar được đặt lại.

7. Sản phẩm này có chức năng KHỐI ĐỘNG KẾP. Nếu vi chương trình không cập nhật được, bạn có thể cập nhật lại vi chương trình. Phải kết nối dây nguồn AC của Soundbar khi cắm USB có tệp cập nhật. Sau đó cập nhật lại nhưng VFD không hiển thị gì, cập nhật sẽ kết thúc sau 2 phút.

8. Khôi phục cải đặt trên Soundbar.

Nếu UPDATE không xuất hiện

1. Tất Soundbar, rút và cắm lại thiết bị lưu trữ USB có chứa tập tin cập nhật vào công USB của Soundbar.
2. Rút dây điện của Soundbar, cắm lại và bật Soundbar.

GHI CHÚ

• Quá trình cập nhật chương trình cơ sở có thể không diễn ra bình thường nếu thiết bị lưu trữ USB có chứa cả tập tin âm thanh được Soundbar hỗ trợ.
• Không rút dây nguồn hay tháo thiết bị USB trong khi quá trình cập nhật đang diễn ra.
• Sau khi hoàn tất cập nhật, phần thiết lập người dùng trong Soundbar sẽ được khởi tạo để bạn có thể đặt lại cải đặt. Bạn nên ghi lại các cải đặt của mình để có thể dễ dàng thiết lập lại chúng sau khi cập nhật. Xin lưu ý rằng việc cập nhật chương trình cơ sở cũng sẽ thiết lập lại kết nối loa trầm.

Nếu kết nối với loa trầm không được thiết lập lại tự động sau quá trình cập nhật, hấy tham khảo trang 16.

Nếu quá trình cập nhật phần mềm thất bại, hãy kiểm tra xem thể USB có bị lỗi không.

• Người dùng Mac OS nên sử dụng USB ở định dạng MS-DOS (FAT).
• Chúc năng cập nhật qua USB có thể không khả dụng tùy theo nhà sản xuất thiết bị lưu trữ USB.

13 XỦ LÝ SỰ CỐ

Trước khi yêu cầu bảo trì, hãy kiểm tra các mục sau.

Soundbar không bật.

→Kiểm tra xem dây nguồn của Soundbar đã được cắm đúng cách vào ổ cắm hay chưa.

Soundbar hoạt động chấp chơn.

→Sau khi tháo dây nguồn, hãy cắm lại.
→Tắt rời bật lại thiết bị bên ngoài, sau đó thuǐ lại.
→Nếu không có tín hiệu, Soundbar sẽ tự động tắt sau một khoảng thời gian nhất định. Bật nguồn. (Xem trang 7.)

Nếu điều khiển từ xa không hoạt động.

→Hướng thẳng điều khiển từ xa vào Soundbar.
→Thay pin mới.

Soundbar không phát ra bất kỳ âm thanh nào.

→Âm lượng của Soundbar quá thấp hoặc bị tắt tiếng. Điều chỉnh âm lượng.
→Khi kết nối bắt kỳ thiết bị bên ngoài nào (STB, thiết bị Bluetooth, thiết bị di động, v.v.), hãy điều chỉnh âm lượng của thiết bị bên ngoài.
→Với đầu ra âm thanh của TV, chọn Soundbar. (TV Samsung: Trang chủ (n) → Menu → Cải đặt (o) → Tất cả cải đặt (o) → Âm thanh → Đầu ra âm thanh → Chọn Soundbar)
→Kết nối cáp với Soundbar không được để bị lồng. Tháo cáp và kết nối lại.
→Tháo dây nguồn hoàn toàn, kết nối lại và bật nguồn.
→ Khởi tạo sản phẩm rời thủ lại. (Xem trang 31.)

Loa siêu trăm không phát ra bất kỳ âm thanh nào.

→Kiểm tra xem đèn báo LED ở mặt sau Loa siêu trầm có sáng màu lam không. Kết nối lại Soundbar và Loa siêu trầm nếu đèn báo nhập nháy màu lam từ từ hoặc chuyển sang màu đỏ. (Xem trang 17.)
→Bạn có thể gặp sự cố nếu có chuống ngại vật giữa Soundbar và Loa siêu trầm. Di chuyển các thiết bị đến khu vực cách xa chuống ngại vật.
→Các thiết bị gửi tín hiệu tàn số vô tuyến khác ở gần có thể làm gián đoạn kết nối. Đế loa tránh xa các thiết bị đó.
→Tháo và cắm lại phích cắm điện.

Âm lượng Loa siêu trầm quá thấp.

→Âm lượng gốc của nội dung bạn đang phát có thể thấp. Hấy thử điều chỉnh mức âm lượng của Loa siêu trầm. (Xem trang 12.)
→Đưa Loa siêu trăm lại gần bạn hơn.

Soundbar không xuất hiện trên danh sách thiết bị Bluetooth của TV.

→Rút hẩn dây nguồn của Soundbar ra rời cắm lại. Sau đó thử tìm lại. (Xem trang 20.)
→ Kết nối TV và Soundbar bằng một cấp quang, rời chọn chế độ “D.IN” bằng cách nhân vào nút ➔ (Nguồn tín hiệu) ở phía trên cùng của Soundbar. Xem đầu ra âm thanh có hoạt động bình thường hay không rời thử tìm lại. (Xem trang 20.)

Soundbar không kết nối qua Bluetooth.

→Khi kết nối thiết bị mới, hãy chuyển sang "BT PAIRING" để kết nối. (Nhấn nút ➕ PAIR trên điều khiển từ xa hoặc nhân nút

(Nguồn tín hiệu) trên thân thiết bị ít nhất 5 giây).

→Nếu Soundbar được kết nối với thiết bị khác, trước tiên hãy ngắt kết nối thiết bị đó để chuyển đổi thiết bị.

→Kết nối lại thiết bị sau khi xóa danh sách loa Bluetooth trên đó để kết nối. (TV Samsung: Trang chủ (n) → Menu → Cài đặt ( ◎) Tất cả cải đặt ( ◎ → Âm thanh → Đầu ra âm thanh → Bluetooth Danh sách loa)

→Tháo và cắm lại phích cắm điện rời thủ lại.

→ Khởi tạo sản phẩm rời thủ lại. (Xem trang 31.)

Rót âm thanh khi được kết nối qua Bluetooth.

→Một số thiết bị có thể gây nhiều sóng vô tuyến nếu chúng được đặt quá gần Soundbar. Ví dụ: lò vi sóng, bộ điều hợp không dây, v.v.

→Nếu thiết bị của bạn được kết nối qua Bluetooth di chuyển quá xa khởi Soundbar, việc này có thể khiển rốt âm thanh. Đưa thiết bị lại gần hơn Soundbar.

→ Nếu bộ phận nào đó trên cơ thể bạn tiếp xúc với bộ thu phát Bluetooth hoặc sản phẩm được lắp trên đồ nội thất bằng kim loại, âm thanh có thể bị rút. Kiểm tra môi trường lắp đặt và điều kiện sử dụng.

Soundbar không tự động bật với TV.

→Nếu bạn tắt Soundbar trong khi xem TV, quá trình đồng bộ hóa nguồn với TV sẽ bị vô hiệu hóa. Trước tiên, hãy tắt TV.

14 GIẢY PHÉP

Dolby

AUDIO

Để gửi truy vấn và yêu cầu đối với các câu hỏi liên quan đến nguồn mờ, hãy liên hệ với Samsung Open Source (http://opensource.samsung.com)

16 LƯU Ý QUAN TRỌNG VỀ DỊCH VỤ

Những số liệu và hình minh hoạ trong Sách hướng dẫn Sử dụng này được cung cấp chỉ để tham khảo và có thể khác so với hình dạng sản phẩm thực tế.

17 THÔNG SỐ KỸ THUẬT VÀ HƯỚNG DẮN

Thông số kỹ thuật

Tên kiểu máy HW-B450
USB 5V/0,5A
Trọng lượng 1,4 kg
Kích thước (Rộng x Cao x Sâu) 858,8 x 59,0 x 75,0 mm
Phạm vi nhiệt độ hoạt động +5°C đến +35°C
Phạm vi độ ẩm hoạt động 10 % ~ 75 %
BỘ KHUẾCH ĐẠICông suất đầu ra danh định	40W x 2, 6 ohm
Định dạng phát được hỗ trợ(Âm thanh DTS 2.0 được phát ở định dạng DTS.)	LPCM 2ch, Dolby AudioTM (hỗ trợ Dolby®Digital), DTS

Tên Loa trầm PS-WB45T
Trọng lượng 4,5 kg
Kích thước (Rộng x Cao x Sâu) 184,0 x 343,0 x 295,0 mm
BỘ KHUẾCH ĐẠICông suất đầu ra danh định	220W

GHI CHÚ

• Samsung Electronics Co., Ltd bảo lưu quyền thay đổi thông số kỹ thuật mà không thông báo.
• Trọng lượng và kích thước chỉ mang tính gần đúng.

Cảm ớn Qu khách đã 1 a chọn và sử dụng sản phẩm của Công ty TNHH Điện Tử SAMSUNG VINA.

1. Phục vụ Quý khách trong quá trình sử dụng sản phẩm luôn được chúng tôi quan tâm chăm sóc.

2. Khi Quý khách cần được tư vấn đề sử dụng sản phẩm

3. Khi Quý khách cần biết thông tin để mua sản phẩm mới
4. Khi sản phẩm của Quý khách bị hư hỏng, yêu cầu dịch vụ bảo hành và bảo trì

QUÝ KH CH HÃY LIÊN HỆ CHÚNG TÔI THEO SỐ ĐIỆN THOẠI (Miễn phí cuộc gọi)

1800 588 889

Chúng tôi sẽ đáp ứng các yêu cầu của Khách hàng trong thời gian sớm nhất

1. Muôn biết thông tin về thời hạn bảo hành hiện tại của sản phẩm, Quý khách nhân tin theo cú pháp

-14 số Sê Ri máy] gửi 6060 (Ví dụ 21323YWS588889 gửi 6060).

- Khách hàng sẽ nhận được tin nhân xác nhận thời hạn bảo hành của sản phẩm từ tổng dài 6060 với nội dung: Chúc mùng Quý khách đến với dịch vụ Bảo Hành Điện Tử của SAMSUNG. Thời hạn bảo hành của máy XXXX từ Ngày/Tháng/ Năm

1. Tạo thuận tiện cho việc liên hệ đến Quý khách trong thời gian yêu cầu dịch vụ bảo hành. Khi liên hệ với chúng tôi, xin Quý khách vui lòng cung cấp thông tin cụ thể như sau:

2. Tên của Quý khách để chúng tôi liên hệ.

3. Địa chỉ nơi Quý khách sử dụng sản phẩm.
4. Số điện thoại hiện tại có thể liên hệ thông suốt trong quá trình sửa chữa sản phẩm

Rất mong nhận được sự cộng tác và những ý kiến đóng góp của Quý khách.

THÔNG TIN B O H NH

A. ĐIỀU KIÊN B O H NH:

** Sản phẩm được bảo hành trong các trường hợp sau:

1. Sản phẩm còn trong thời hạn Bảo hành d a vào tin nhận từ tổng đài 6060

2. Nếu không có tin nhân từ tổng dài 6060, sẽ áp dụng thời hạn Bảo hành cho sản phẩm như sau:

3. Bảo hành 12 tháng kể từ ngày mua nhưng không vượt quá 18 tháng kể từ ngày sản xuất, áp dụng cho sản phẩm TV Plasma, Home Theatre, DVD, MP3, Kính 3D, Máy in, Máy rửa chén, Máy hút mùi.

4. Bảo hành 24 tháng kể từ ngày mua nhưng không vượt quá 30 tháng kể từ ngày sản xuất, áp dụng cho sản phẩm TV đèn (CRT), TV LCD, TV LED, màn hình vi tính, Máy giặt, Máy điều hòa, Tử lạnh, Lò vi sóng, Điều khiển tử xa loại cảm ứng, Máy chiếu, Lò nước, Bếp điện, Bếp gas, Máy hút bụi, Máy Doctor Virus (SPi).
5. Bảo hành 05 năm kể từ ngày mua nhưng không vượt quá 5.5 năm kể từ ngày sản xuất áp dụng cho mô-tơ giặt của máy giặt và máy nén của tủ lạnh, áp dụng cho những kiểu máy được quy định bởi Samsung Vina.
6. Bảo hành 10 năm kể từ ngày mua nhưng không vượt quá 10.5 năm kể từ ngày sản xuất áp dụng cho mô-tơ giặt loại Truyền Đông Trực Tiếp của máy giặt, áp dụng cho những kiểu máy được quy định bởi Samsung Vina.
7. Bảo hành 06 tháng kể từ ngày mua nhưng không vượt quá 09 tháng kể từ ngày sản xuất hoặc 600 giờ sử dụng nếu điều kiện nào đến trước, áp dụng cho: đèn Máy chiếu.
8. Bảo hành 12 tháng kể từ ngày mua nhưng không vượt quá 15 tháng kể từ ngày sản xuất với điều kiện lượng bột mục còn lại trên 30%, áp dụng cho sản phẩm: Hộp mục in, Trống tử.

9. Bảo hành 12 tháng kể từ ngày mua nhưng không vượt quá 15 tháng kể từ ngày sản xuất, áp dụng cho sản phẩm: Máy tính xách tay.

10. Sản phẩm phải còn đầy đủ nhân máy để kiểm tra hoặc các chứng từ liên quan.

11. Sản phẩm không nằm trong trường hợp bị từ chối bảo hành.

12. Các sản phẩm do SAMSUNG sản xu t và phân phối chính thức tại thị trường Việt Nam sẽ được bảo hành tại các Trung Tâm Bảo Hành trên toàn quốc do SAMSUNG VINA ủy quyền.

B. ĐIỀU KIỆN T CHỐI B O H NH:

Trung Tâm Bảo Hành sẽ từ chối bảo hành hoặc sẽ sửa chữa có tính phí trong những trường hợp máy hống không phải lỗi của nhà sản xu t như sau:

1. Sản phẩm không còn tem bảo hành ngay trong lần sửa chữa đầu tiên.
2. Sản phẩm hoặc phụ kiện hu' hại do thiên tai hoặc những trường hợp bắt khả kháng:

- Do thiên tai, sét đánh, tai nạn, bị rơi, va chạm, để máy nơi ẩm uốt, bụi bậm, nhiệt độ cao.

- Côn trùng động vật vào bên trong máy (Thần lấn, Chuột, Gián...)

- Có vết mốc, gì sét, vết ăn mòn, bị nút, vỡ, gãy, biến dạng, cháy nỗ, có chất lỏng, có mùi khét...

1. Sản phẩm hư hại do sử dụng sai nguồn điện khuyến cáo và không sử dụng theo đúng chỉ dẫn trong sách hướng dẫn đi kèm, hoặc sử dụng phụ kiện không phải do SAMSUNG cung cấp.
2. Sản phẩm được lắp đặt, duy trì bảo dưỡng, hoạt động vượt mức hướng dẫn của nhà sản xuất SAMSUNG
3. Sản phẩm đã được thay đổi, điều chỉnh hoặc sửa chữa bồi bên thú ba không thuộc hệ thống ủy quyền bảo hành sản phẩm của SAMSUNG.
4. Không bảo hành cho các phụ kiện kèm theo sản phẩm: Dây cáp, đầu nối, Pin nguồn...
5. Không đáp ứng điều kiện bảo hành được quy định tại mục A.

QUÝ KH CH VUI LÒNG LIÊN HỆ VÓI CHÚNG TÔI THEO SỐ ĐIÊN THOẠI (Miễn phí cuộc gọi).

1800 588 889

安全資訊

安全警告
