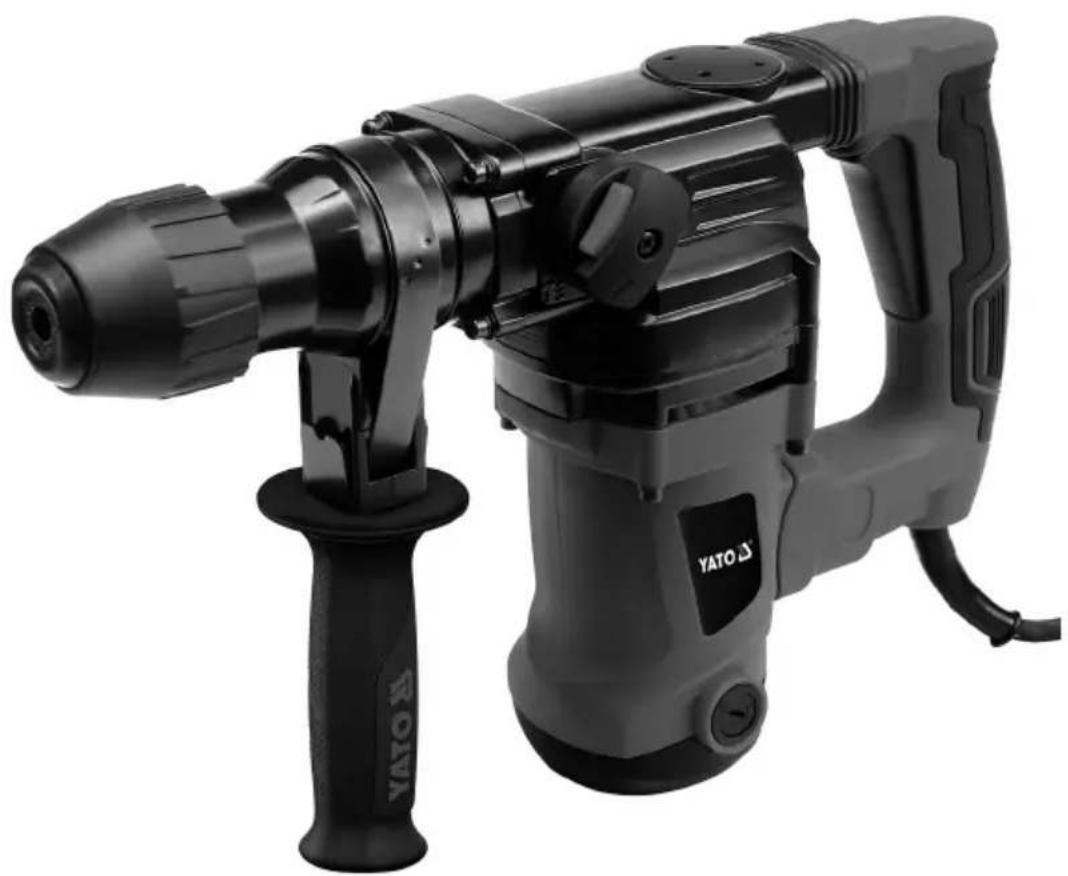

YT-82125 - дриль Yato - Безкоштовний посібник користувача

Тип продукту	Електричний дриль
Модель	YT-82125
Бренд	Yato
Джерело живлення	Змінний струм 220-240В, 50/60Гц
Споживана потужність	650 Вт
Швидкість без навантаження	0-2800 об/хв (змінна)
Частота ударів	0-44800 ударів/хв (режим удару)
Тип патрона	Безключовий, діаметр 1.5-13 мм
Максимальний діаметр свердління (сталь)	13 мм
Максимальний діаметр свердління (дерево)	35 мм
Максимальний діаметр свердління (бетон)	16 мм
Налаштування крутного моменту	20+1 налаштувань крутного моменту
Реверс	Так
Регулювання швидкості	Курок зі змінною швидкістю
Кнопка фіксації	Так
Додаткова ручка	Входить в комплект
Обмежувач глибини	Входить в комплект
Вага	1.5 кг
Розміри (Д x Ш x В)	280 x 70 x 200 мм
Довжина кабелю	2.5 м
Функції безпеки	Подвійна ізоляція, запобіжний вимикач
Обслуговування	Регулярне очищення, заміна вугільних щіток
Наявність запчастин	Патрон, вугільні щітки, вимикач, шнур
Сертифікати	CE, RoHS
Гарантія	2 роки

Часті запитання - YT-82125 Yato

Як замінити свердло?

Щоб замінити свердло, переконайтеся, що дриль вимкнено з розетки. Міцно тримайте патрон і поверніть втулку патрона проти годинникової стрілки, щоб відкрити кулачки. Вставте свердло, потім затягніть, обертаючи за годинниковою стрілкою до фіксації. Використовуйте безключовий патрон для легкої заміни свердла.

Чи можна використовувати цей дриль для ударного свердління?

Так, YT-82125 має режим удару. Пересуньте селектор режимів на символ молотка, щоб увімкнути удар для свердління бетону, цегли або каменю. Для стандартного свердління виберіть режим дриля.

Яка максимальна глибина свердління в дереві?

Максимальний діаметр свердління в дереві становить 35 мм. Для найкращих результатів використовуйте гострі свердла по дереву та встановлюйте відповідний крутний момент, щоб уникнути заклинювання.

Як регулювати швидкість?

Курок зі змінною швидкістю дозволяє контролювати швидкість, збільшуючи або зменшуючи натискання на курок. Легке натискання дає низьку швидкість, повне натискання – максимальну швидкість. Використовуйте регулятор швидкості (якщо є), щоб встановити максимальне обмеження швидкості.

Якого обслуговування потребує дриль?

Регулярне обслуговування включає очищення вентиляційних отворів м'якою щіткою, перевірку зносу вугільних щіток (замінюйте, якщо менше 5 мм) та періодичне змащування патрона. Перед обслуговуванням завжди вимикайте дриль з розетки.

Чи має дриль подвійну ізоляцію?

Так, YT-82125 має подвійну ізоляцію для додаткової безпеки. Це означає, що заземлення не потрібне, але завжди використовуйте дриль з наданою вилкою та перевіряйте шнур на пошкодження.

Чи можна використовувати дриль для закручування шурупів?

Так, дриль має 20+1 налаштувань крутного моменту для закручування шурупів. Виберіть потрібний крутний момент, обертаючи кільце. Використовуйте найнижче налаштування для маленьких шурупів і збільшуйте для більших, щоб уникнути зриву різьби.

Чому дриль раптово зупиняється?

Дриль має функцію захисту від перевантаження. Якщо він зупиняється, це може бути через надмірне зусилля або перегрів. Дайте дрилю охолонути кілька хвилин, потім зменшіть навантаження. Також перевірте вугільні щітки.

Які запчастини доступні?

Поширені запчастини включають вугільні щітки, патрон, вимикач живлення та шнур живлення. Зв'яжіться зі службою підтримки Yato або авторизованими дилерами, щоб придбати оригінальні деталі. Переконайтеся, що дриль вимкнено з розетки під час заміни.

Як використовувати обмежувач глибини?

Прикріпіть стрижень обмежувача глибини до додаткової ручки. Послабте ручку, відрегулюйте стрижень на потрібну глибину свердління, потім затягніть ручку. Це допомагає свердлити отвори однакової глибини, особливо при використанні того самого свердла.

ПОСІБНИК КОРИСТУВАЧА YT-82125 Yato

PL MŁOTOWIERTARKA
GB HAMMER DRILL
D BOHRHAMMER
RUS ПЕРФОРАТОР
UA ПЕРФОРАТОР
LT PERFORATORIUS
LV URBJMAŠINA AR ĀMURU
CZ VRTACÍ KLADIVO
SK VRTACIE KLADIVO
H FÚRÓKALAPÁCS
RO CIOCAN ROTOPERCUTOR
E MARTILLO PERFORADOR

1. корпус с основной рукояткой
2. кнопка включения
3. переключатель режима работы
4. патрон
5. вспомогательная рукоятка
6. сетевой кабель
7. ограничитель глубины сверления

8. пылезащитный колпак патрона

9. корпус з основною рукояткою

10. кнопка ввімкнення
11. перемикач режиму роботи
12. патрон
13. допоміжна рукоятка
14. мережевий кабель
15. обмежувач глибини свердління

16. пилозахисний ковпак патрона

17. корпус з основною рукояткою

18. кнопка ввімкнення
19. перемикач режиму роботи
20. патрон
21. допоміжна рукоятка
22. мережевий кабель
23. обмежувач глибини свердління
24. пилозахисний ковпак патрона

LV CZ SK

Прочитать інструкцію

Perskaityti instrukcija

Jālasa instrukciju

Користуйтесь захисними окулярами

Vartok apsauginius akinius

Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti

Слід користуватися захисними рукавицями

Vartoti apsaugines pirštines

Користуйтеся захистом дихальних шляхів

Номінальна напруга та частота

Itampa ir nominalus dažnis

Номінальна потужність

Nominali galia

Nomināla spēja

Jmenovitý výkon

Menovitý výkon

Максимальний діаметр отвору - бетон

Maksimalus grężimo betone skersmuo

Система кріплення робочого інструмента

Darbinio irankio itvirtinimo sistema

Другий клас електричної ізоляції

Вказаний символ означає селективний збір спрацьованої електричної та електронної апаратури. Страцьовані електропристрої є вторинною сировиною, у звязку з чим заборонено викидати їх у смітники з побутовими відходами, оскільки вони містять речовини, що загрожують здоровю та навколишньому середовищу! Звертаємося до Вас з просьбою стосовно активної допомоги у галузі охорони навколишнього середовища та економного використання природних ресурсів шляхом передачі спрацьованих електропристроїв у відповідний пункт, що займається їх переходуванням 3 метою обмеження обему відходів, що знишуються, необхідно створити можливість для їх вторинного використання, рециклінгу або іншої форми повернення до промислового обігу.

APLINKOS APSAUGA

Ручний перфоратор є простим інструментом II класу ізоляції, призначеним для буріння отворів та довбання в бетоні, природному та штучному камені, мармурі тощо з використанням змінних робочих інструментів з хвостовиком SDS Plus. Правильна, надійна і безпечна робота електроінструмента залежить від відповідної експлуатації, а для цього:

Перед початком експлуатації даного інструмента необхідно повністю прочитати інструкцію і зберегти її.

За шкоду, заподіяну внаслідок порушення правил безпеки і рекомендацій даної інструкції, постачальник відповідальності не несе.

OCHACTKA

У заводській упаковці повинні знаходитися:

• перфоратор
• допоміжна рукоятка
• обмежувач глибини свердління
• пилозахисний ковпак патрона

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр Одиниця вимірювання Значення
Номер за каталогом		YT-82125
Номінальна напруга [В] ~230
Номінальна частота [Гц]	5	0
Номінальна потужність	[Вт]	1250
Номінальні обороти [хв	^-1 800
Макс. діаметр отвору (бетон)	[мм]	30
Енергія удару	[Дж]	4,0
Частота ударів	[хв ^1 ]	3900
Маса	[кг]	5,1
Рівень шуму
- акустичний тиск L_д ± K	[дВ (А)]	86,25 ± 3 / 92,4 ± 3
- акустична потужність L_д ± K	[дВ (А)]	97,25 ± 3 / 103,4 ± 3
Рівень вібрації (основна рукоятка / допоміжна рукоятка)	[m/c ^2 ]	15,105 ± 1,5 / 14,641 ± 1,5
Клас ізоляції		II
Клас захисту		IP20

ЗАГАЛЬНІ ПРАВИЛА БЕЗПЕКИ

УВАГА! Необхідно детально ознайомитися з усіма інструкціями. Недотримання їх може стати причиною удару електричним струмом, пожежі або тілесних пошкоджень. Термін „електропристрій”, який вживається в інструкціях, стосується усіх пристроїв з електроприводом, як провідних, так і безпровідних.

ДОТРИМУВАТИСЯ ВКАЗАНИХ ІНСТРУКЦІЙ

Робоче місце

Робоче місце повинно бути чистим та добре освітленим. Безладдя та недостатнє освітлення можуть стати причинами нещасливих випадків.

Не слід працювати з електропристроями в середовищі з підвищеним ризиком вибуху, у якому викрито пальні рідини, гази або випари. Під час роботи пристроїв утворюються іскри, які можуть викликати пожежу внаслідок реакції з пальними газами або випарами.

Дітям та стороннім особам заборняється перебувати на робочому місці. Втрата зосередження може викликати втрату контролю над пристроєм.

Електрична безпека

Штепсель електропровода повинен пасувати до гнізда мережі. Забороняється модифікувати штепсель. Забороняється використовувати будь-які адаптери з метою зєднання штепселя з гніздом. Не модифікований штепсель, що пасує до гнізда, зменшує ризик удару електричним струмом.

Слід уникати контакту з заземленими поверхнями, такими, як труби, батареї та холодильники. Заземлення тіла підвищує ризик удару електричним струмом.

UA

Не слід виставляти пневматичні пристрої на контакт з атмосферними опадами та вологою. Після проникнення всередину електропристрою вода та волога підвищує ризик удару електричним струмом.

Не перевантажувати провід живлення. Не користуватися проводом живлення з метою перенесення, підєднання та відєднання штепселя від гнізда мережі. Уникати контакту провода живлення з теплими предметами, маслом, го-стрими краями та рухомими елементами. Пошкодження провода живлення підвищує ризик удару електричним струмом.

У випадку роботи поза закритими приміщеннями слід користуватися здовжувачами, пристосованими до роботи поза закритими приміщеннями. Користування відповідними здовжувачами зменшує ризик удару електричним струмом.

Якщо використання електроінструменту у вологому середовищі є неминучим, тоді для захисту від напруги необхідно використовувати пристрій захисного відключення (ПЗВ). Застосування ПЗВ знижує ризик ураження електричним стру- мом.

Особиста безпека

Слід починати роботу, будучи у доброму фізичному та психічному стані. Необхідно уважно слідкувати за виконуваною операцією. Не слід працювати втомленим, після прийому медикаментів та вживання алкогольних напоїв. Не забувайте про те, що навіть секундна неуважність може привести до поважних тілесних пошкоджень.

Слід користуватися засобами особистої безпеки. Обовязково одягти захисні окуляри. Користування засобами особистої безпеки, такими, як протипилові маски, захисне взуття, каски та вушні вклади зменшує ризик поважних тілесних пошкоджень.

Слід уникати випадкового пуску пристрою. Необхідно переконатися у тому, що вимикач знаходиться у позиції "викл.", перед ввімкненням пристрою у електромережу. Не слід тримати палець на вимикачі або підєднувати електропристрій, якщо вимикач знаходиться у позиції "вкл.", оскільки це може викликати поважні тілесні пошкодження.

Перед пуском електропристрою необхідно усунути всі ключі та інструменти, які використовувалися під час його регулювання. Ключ, що залишився на обертальних елементах пристрою, може стати причиною поважних тілесних пошкоджень.

Необхідно утримувати рівновагу. Постійно працювати у відповідній позі. Завдяки цьому полегшиться контроль над електропристроєм у випадку несподіваних ситуацій під час роботи.

Слід користуватися захисним одягом. Не носити просторний одяг та прикраси. Волосся, одяг та рукавиці слід тримати здаля від рухомих частин електропристрою. Просторний одяг, волосся або прикраси можуть зачепитися або бути втягнутими рухомими частинами пристрою.

Слід користуватися відводом пилу або мішками для пилу, якщо пристрій оснащений ними. Подбайте про те, щоб правильно підєднати їх. Користування відводом пилу зменшує ризик поважних тілесних пошкоджень.

Користування електропристроєм

Не перевантажуйте електропристрій. Слід користуватися інструментами, що відповідають даному виду роботи. Відповідний добір інструменту до даної роботи гарантує підвищення продуктивності та трудової безпеки.

Забороняється користуватися електропристроєм, якщо не працює його вимикач мережі. Пристрій, який неможливо контролювати за допомогою вимикача мережі, небезпечний; слід віддати його у ремонт.

Слід вийняти штепсель з гнізда мережі перед регулюванням, заміною аксесуарів та переховуванням пристрою. Завдяки цьому Ви уникнете випадкового пуску електропристрою.

Пристрої слід переховувати у місці, недоступному для дітей. Забороняється працювати з пристроєм особам, які не навчені обслуговувати його. Електропристрій в руках не навченого оператора може стати небезпечним.

Забезпечити відповідну консервацію пристрою. Перевіряти пристрій з точки зору невірних зєднань та зазорів у рухомих частинах. Перевіряти, чи не пошкоджений будь-який елемент пристрою. Якщо викрито поломки, то слід усунути їх перед початком роботи з електропристроєм. Багато нещасливих випадків викликано внаслідок неправильної консервації пристрою.

Ріжучі інструменти слід переховувати чистими та наточеними. Правильна консервація ріжучих інструментів полегшує контроль над ними під час роботи.

Користуватися електропристроями та аксесуарами згідно з вказаними вище інструкціями. Користуватися пристроями та інструментами згідно з їх призначенням та враховувати умови на робочому місці. Використовування пристроїв та інструментів всупереч їх призначенню підвищує ризик небезпечних ситуацій.

Ремонти

Слід проводити ремонти пристрою виключно в уповноважених закладах, що користуються лише оригінальними запчастинами. Це гарантує відповідний рівень безпеки під час роботи з електропристроєм.

ДОДАТКОВІ ІНСТРУКЦІЇ З БЕЗПЕКИ

Під час роботи з ударним дрилем необхідно використовувати засоби для захисту органів слуху. Шум може призвести до втрати слуху.

Для роботи з інструментом слід використовувати додаткові ручки, що поставляються з інструментом. Втрата контролю може призвести до травми оператора.

UA

Необхідно використовувати респіратори. Використання респіраторів знижує ризик отримання серйозних травм.

Під час виконання робіт, при яких свердло або бур можуть зачепити прихований дріт під напругою, електроінструмент необхідно тримати за ізольовані ручки. При контакті свердел або бурів з проводом під напругою електричний струм може поступити на металеві елементи інструменту, що може призвести до ураження оператора інструменту електричним струмом.

МОНТАЖ ЕЛЕМЕНТИВ ОБЛАДНАННЯ

УВАГА! Монтаж змінного обладнання може виконуватися тільки при відключеному живленні. Витягнути вилку інструмента з розетки!

Встановлення допоміжної рукоятки (III)

Встановити допоміжну рукоятку в потрібне положення і затягнути її, закрутивши рукоятку.

Встановлення обмежувача глибини свердління (IV)

Якщо перфоратор оснащений обмежувачем глибини свердління, його можна прикріпити до допоміжної рукоятки.

Залежно від способу кріплення, обмежувач необхідно вставити в отвір в допоміжній рукоятці і після настройки необхідної глибини, зафіксувати за допомогою кнопки, ручки або закрутивши допоміжну рукоятку.

ПІДГОТОВКА ДО РОБОТИ

Перед початком роботи необхідно перевірити, чи не пошкоджений корпус інструмента й електричний провід з вилкою. У разі наявності пошкоджень забороняється приступати до подальшої роботи!

Увага! Всі операції, пов'язані з заміною робочих інструментів (бурів і зубил з хвостовиком SDS Plus), встановленням пилозахисних ковпаків і напрямних, регулюванням тощо, необхідно виконувати при відключеному живленні, тому, перш ніж притупити до виконання даних операцій, необхідно: Вийняти вилку мережевого кабелю інструмента з розетки!

Встановлення змінних робочих інструментів SDS Plus в патрон

Очистити потрібні змінні інструменти від бруду та іржі, а також змастити патрон SDS Plus тонким шаром мастила.

Потягнути патрон на себе і утримувати його в цьому положенні (V).

Вставити очищений змінний інструмент в отвір. За необхідності повернути змінний інструмент так, щоб він без опору ввійшов у патрон.

Відпустити патрон, змінний інструмент повинен автоматично зафіксуватися в патроні.

Перевірити надійність посадки змінного робочого інструмента. Для цього достатньо спробувати витягнути його з патрона SDS Plus. Якщо бур або зубило виходить з патрона, дану процедуру необхідно повторити.

Установка режиму роботи (VI)

Функція роботи з ударом полегшує буріння отворів у бетоні, цегляній кладці та твердих керамічних матеріалах (тверда цегла, камінь, мармур). Для цього перемикач ударів необхідно встановити в режим роботи з ударом (символ свердла і молотка).

Можна також встановити функцію довбання, в цьому режимі відключаються оберти, і залишається лише удар.

Для цього перемикач режимів слід встановити в положення довбання (символ молотка).

Підготовчі операції

Вибрати відповідний змінний робочий інструмент і вставити його в патрон.

Встановити перемикач режиму роботи в потрібне положення: символ молотка - довбання; символ молотка і свердла - ударне буріння; символ свердла - свердління без удару; молоток зі стрілкою - режим вибору положення для зубила.

Одягнути захисні навушники, захисні окуляри, рукавички.

Підключити кабель до електричної розетки.

Прийняти положення, що гарантує рівновагу, взяти обіруч перфоратор і запустити його, натискаючи пальцем кнопку ввім-кнення (VII).

Утримувати інструмент у цьому стані кілька хвилин, щоб мастило потрапило у всі частини привідного механізму.

Вимкнути перфоратор, відпустивши кнопку ввімкнення.

Увага! У разі підозрілого скреготу, тріску тощо, слід негайно відключити перфоратор від мережі і передати його на огляд в авторизований сервісний центр.

ЕКСПЛУАТАЦІЯ ІНСТРУМЕНТА

Увага! Під час експлуатації перфоратора необхідно використовувати засоби для захисту органів слуху!

UA

Буріння в керамічних матеріалах

Буріння в твердих, щільних матеріалах: бетон, тверда цегла, камінь, мармур тощо.

Бур слід встановлювати в патрон перфоратора при відключеному живленні.

За необхідності встановити обмежувач глибини буріння.

Встановити перемикач режиму роботи в режим буріння з ударом або, якщо такий є, в режим буріння без удару.

Вставити вилку в розетку, натиснути кнопку ввімкнення перфоратора і розпочати роботу.

В ході роботи необхідно регулярно робити перерви - ніколи не допускати надмірного нагрівання перфоратора і змінних робочих інструментів.

Працювати в режимі буріння з ударом рекомендується тільки у випадку щільних керамічних матеріалів, таких як бетон, тверда цегла, камінь тощо. У разі буріння отворів великого діаметра рекомендується попередньо просвердлити отвір меншого діаметру, а вже після цього використовувати бур потрібного діаметра. Необхідно використовувати бури, призначені для ударного буріння.

Не рекомендується використовувати режим ударного буріння для керамічних матеріалів з пористою структурою, таких як плитка, м'яка цегла, штукатурка тощо. Ударне буріння в таких матеріалах може їх пошкодити.

Перфоратор обладнаний муфтою, що захищає електродвигун від перевантажень, при заклинюванні змінного робочого інструмента під час роботи. Наприклад, при попаданні на стрижень арматури. В цьому випадку бур перестане обертатися, незважаючи на те, що електродвигун як і раніше буде працювати.

Занадто сильне натискання на перфоратор під час роботи також може викликати спрацьовування муфти.

В цьому випадку, потрібно вийняти робочий інструмент з отвору, переконатися, що перфоратор справний і працює належним чином, а потім відновити роботу, застосовуючи зусилля, необхідне для правильної роботи. У разі потрапляння бура на стрижень арматури або іншу приховану металеву перешкоду, її необхідно просвердлити без удару свердлом для металу того ж діаметру, що й ударний бур, а потім продовжити буріння в керамічному матеріалі.

Довбання

Відключити інструмент від мережі і встановити в патрон необхідний змінний інструмент: зубило або шлямбур.

Встановити перемикач режимів у положення довбання. Вставити вилку в розетку, натиснути кнопку ввімкнення перфоратора, почекати, поки він набере повну швидкість і розпочати роботу.

Під час довбання не слід проникати занадто глибоко в оброблюваний матеріал. Матеріал необхідно знімати тонкими шарами, не здійснюючи занадто сильного натиску на перфоратор.

Пилозахисний ковпак патрона

Якщо в комплект перфоратора входить гумовий пилозахисний ковпак патрона, його рекомендується використовувати при бурінні, коли свердло направлено вгору, наприклад, при бурінні в стелі. Після установки бура в патрон, на нього необхідно надіти ковпак. Пил і відходи, що утворюються під час буріння, збиратимуться в пилозахисному ковпаку, запобігаючи забрудненню патрона. Після завершення роботи необхідно зняти ковпак з патрона, очистити його від пилу і відходів, а потім промити струменем теплої води.

Додаткові примітки

Під час роботи не можна занадто сильно натискати на матеріал, що обробляється, а також не слід робити різких рухів, щоб не пошкодити змінний робочий інструмент і перфоратор. Під час роботи слід регулярно робити перерви. Заборонено допускати перевантаження інструмента, температура зовнішніх поверхонь ніколи не повинна перевищувати 60°C. Після завершення роботи перфоратор слід вимкнути, вийняти вилку з розетки і виконати технічне обслуговування та огляд інструмента.

Заявлене загальне значення вібрації вимірювалося за допомогою стандартного методу випробування і може використовуватися для порівнання одного інструмента з іншим. Заявлене загальне значення вібрації може використовуватися для попередньої оцінки впливу.

Увага! Вібрація, що створюється в процесі роботи інструмента, може відрізнятися від задекларованої. Це залежить від способу використання даного інструмента.

Увага! Необхідно визначити заходи з безпеки для захисту оператора, що ґрунтуються на оцінці ризиків у реальних умовах експлуатації (враховуючи усі робочі цикли, напр., коли інструмент вимкнений або працює в холостому режимі, а також час активації).

Змашування

Перед кожним використанням бурів або зубил, їх необхідно ретельно очистити, а також змастити хвостовики SDS Plus тонким шаром мастила. Рекомендується використовувати мастило для патронів SDS Plus. Однією з причин неправильного функціонування ударного механізму може бути недостатне змащення редуктора і вузла ударного колінчастого поршня.

Рекомендується використовувати мастило для зубчастих і колінчастих передач. Доповнювати мастило рекомендується в авторизованому сервісному центрі.

УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності вентиляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 МРа), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.
