Вказівки з техніки безпеки

Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести

до ураження електричним струмом, пожежі та/або важких серйозних травм.

Надійно зберігайте цю інструкцію.

Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і. Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки.

Цей зарядний пристрій не передбачений для використання дітьми і особами з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями. Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цим зарядним пристроєем лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання цього зарядного пристрою і розуміють, яку небезпеку він несе. Інакше можливе неправильне використання та небезпека одержання травм.

Доглядайте за дітьми під час користування, очищення і технічного обслуговування. При цьому слідкуйте за тим, щоб діти не гралися із зарядним пристроєм.

Заряджайте лише літій-іонні акумулятори Boschabo акумулятори системи POWER FOR ALL типу PBA 18V з ємністю від 1,5 А год. Напруга акумулятора повинна підходити до зарядної напруги зарядного пристрою. Не заряджайте батареї, що не розраховані на повторне перезаряджання. В іншому випадку існує небезпека пожежі і вибуху.

Використовуйте зарядний пристрій тільки в закритих приміщеннях і тримайте його подалі від вологи. Потрапляння води в зарядний пристрій збільшує ризик ураження електричним струмом.

• Тримайте зарядний пристрій в чистоті. При забрудненнях існує небезпека ураження електричним струмом.
  Кожного разу перед використанням перевіряйте зарядний пристрій, в т. ч. шнур та штепсель. Не використовуйте зарядний пристрій, якщо були виявлені пошкодження. Не розкривайте зарядний пристрій самостійно, його ремонт дозволяється виконувати лише Bosch або уповноваженому центру з обслуговування клієнтів та лише з використанням

оригінальних запчастин. Пошкоджені зарядні пристрої, шнур або штепсель збільшує небезпеку ураження електричним струмом.

▶ Не використовуйте зарядний пристрій на легкозаймистій поверхні (напр., на папері, тканині тощо) або в пожаронебезпечному середовищі. Через нагрівання зарядного пристрою під час заряджання виникає небезпека займання.

▶ Не накривайте вентиляційні отвори зарядного пристрою. Інакше зарядний пристрій може перегрітися і вийти з ладу.

Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.

▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.

▶ При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.

Опис продукту і послуг

Призначення приладу

Зарядний пристрій призначений для заряджання літій-іонних акумуляторів Bosch або акумуляторів системи POWER FOR ALL типу PBA 18V, що підлягають повторному заряджанню.

Зображені компоненти

(1) Зарядне гніздо
(2) Зелена індикація стану
(3) Червоний індикатор контролю температури/помилки
(4) Підвішування на стіну

Технічні характеристики

Зарядний пристрій AL 18V-44
Клас захисту	☐ / II
Струм заряджання ^A)	4,4 A
Зарядна напруга акумуляторної батареї (автоматичне розпізнавання напруги)	14,4–18 B ——
Вага (з мережевим кабелем) 0,475 кг

A) залежно від температури та типу акумулятора

Заряджання

Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою.

i Переконайтеся, що у зарядному гнізді (1) та на контактах акумулятора немає великого бруду.

Переконайтеся, що акумулятор повністю вставлений.

Процес заряджання розпочинається, щойно мережевий штекер зарядного пристрою буде вставлений у розетку, а акумулятор у зарядне гніздо (1).

i Процес заряджання можливий, лише якщо температура акумулятора у припустимому діапазоні температури заряджання (0–45 °C).

В ході інтелектуального процесу заряджання автоматично розпізнається рівень заряду акумулятора, і залежно від температури та напруги акумулятора виконується заряджання з оптимальним струмом.

Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.

При постійних циклах заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Проте, це не є шкідливим і не свідчить про будь-який технічний дефект зарядного пристрою.

Час заряджання

З наступної таблиці візьміть час у хвилинах, приблизно потрібний для заряджання акумулятора повністю, залежно від типу акумулятора. Час заряджання може відрізнятися. Докладна інформація на: www.bosch-diy.com/wac

відповідає повному стану заряджання

Функції індикаторів

Блимання (швидке) зеленої індикації стану

Процес швидкого заряджання сигналізується швидким блиманням зеленого індикатора стану зарядження (2).

Акумуляторну батарею можна витягти і використовувати в будь-який момент часу.

Після досягнення прибл. 80 % ємності акумуляторної батареї блимання зеленого індикатора заряджання акумуляторної батареї уповільнюється. Швидке заряджання завершене. Якщо акумуляторна батарея залишається у зарядному пристрої, процес заряджання завершується з незначною швидкістю.

Постійне свічення зеленого індикатора стану зарядження акумуляторної батареї

Безперервне світіння зеленого індикатора зарядженості акумуляторної батареї (2), свідчить про те, що акумуляторна батарея повністю зарядилась. Після цього акумуляторну батарею можна вийняти і одразу

ж використовувати.

Без встановленої акумуляторної батареї безперервне світіння індикатора зарядженості акумуляторної батареї (2), свідчить про те, що мережний штепсель підключений до розетки і зарядний пристрій готовий до роботи.

Безперервне світіння червоного індикатора контролю температури

Безперервне світіння червоного індикатора (3) свідчить про те, що температура акумуляторної батареї знаходиться за межами допустимого температурного діапазону (0–45 °C). Після

досягнення допустимого температурного діапазону розпочинається заряджання.

Блимання червоного індикатора помилка

Блимання червоного індикатора (3) свідчить про інші несправності у процесі заряджання (див. „Акумулятор не заряджається“, Сторінка 61).

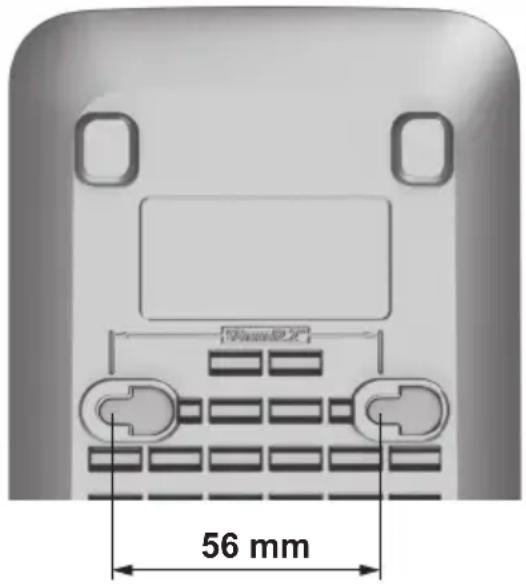

Настінний монтаж

▶ Перед будь-якими маніпуляціями з зарядним пристроєм витягніть штепсель з розетки.

56 mm

Зарядний пристрій може експлуатуватись як при вертикальному встановленні (настільна експлуатація), так і при закріпленні на стіні.

Для кріплення на стіні: просвердліть 2 отвори на відстані

56 mm. Використовуйте для кріплення гвинти з круглою голівкою діаметром від 5 мм до макс. 6,5 мм.

Усунення несправностей

Акумулятор не заряджається

Акумулятор не заряджається; червоний індикатор (3) блимає, а зелена індикація стану світиться тривало (2).

Причина: Зарядний пристрій виявив внутрішню помилку

Спосіб усунення: Переконайтеся, що всі акумуляторні батареї повністю вставлені. Вийміть мережний штепсель вставте його назад. Якщо помилка виникає знову, за потреби перевірте зарядний пристрій в авторизованій сервісній майстерні для електроінструментів Bosch.

Спосіб усунення: вставте акумулятор правильно у зарядний пристрій.

Причина: контакти акумулятора та контакти заряджання забруднені

Спосіб усунення: очистіть контакти акумулятора та заряджання; наприклад кілька раз вставивши та вийнявши акумулятор.

Причина: акумулятор несправний

Спосіб усунення: замініть акумулятор.

Акумуляторна батарея не заряджається, та індикатор (3) світиться червоним кольором.

Причина: температура акумуляторної батареї знаходиться за межами допустимого температурного діапазону зарядження.

Спосіб усунення: зачекайте, поки температура батареї знову не досягне допустимого діапазону температур зарядження (0–45 °C).

Індикатори не світяться

Індикація не світиться, акумулятор не заряджається.

Причина: несправна розетка, кабель живлення або зарядний пристрій

Спосіб усунення: перевірте напругу мережі. При потребі доручіть перевірити зарядний пристрій уповноваженій службі обслуговування клієнтів.

Причина: не (повністю) встромлений штепсель зарядного пристрою

Спосіб усунення: вставте мережевий штекер (повністю) в розетку.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

Якщо треба поміняти під'єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек.

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту.

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

Бош Сервісний Центр електроінструментів вул. Крайня 1

02660 Київ 60

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Адреси інших сервісних центрів наведено нижче:

Зарядні пристрої, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте зарядні пристрої в побутове сміття!

Лише для країн ЄС:

Відповідно до Європейської директиви 2012/19/EU щодо відпрацьованих електричних і електронних приладів і її перетворення в національне законодавство непридатні до вживання зарядні пристрої потрібно збирати окремо і здавати на екологічно чисту переробку.

При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров'я людини через можливу наявність небезпечних речовин.
