РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Unlimited 7 BSS715FRSH BOSCH

ru Оригинальное руководство по

эксплуатации

Только для стран Евразийского экономического союза (Таможенного союза)

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения.

Информация о подтверждении соответствия содержится в приложении.

Информация о стране происхождения указана на корпусе изделия и в приложении.

Дата изготовления указана на корпусе изделия.

Контактная информация относительно импортера содержится на упаковке.

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).

Перечень критических отказов и ошибочные действия персонала или пользователя

– не использовать с поврежденной рукояткой или поврежденным защитным кожухом
– не использовать при появлении дыма непосредственно из корпуса изделия
– не использовать с перебитым или оголенным электрическим кабелем

– не использовать на открытом пространстве во время дождя (в распыляемой воде)
– не включать при попадании воды в корпус
– не использовать при сильном искрении
– не использовать при появлении сильной вибрации

Критерии предельных состояний

– перетёрт или повреждён электрический кабель
– поврежден корпус изделия

Тип и периодичность технического обслуживания

Рекомендуется очистить инструмент от пыли после каждого использования.

Хранение

– необходимо хранить в сухом месте
– необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей
– при хранении необходимо избегать резкого перепада температур
– хранение без упаковки не допускается
– подробные требования к условиям хранения смотрите в ГОСТ 15150-69 (Условие 1)

Транспортировка

– категорически не допускается падение и любые механи- ческие воздействия на упаковку при транспортировке
– при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки
– подробные требования к условиям транспортировки смотрите в ГОСТ 15150-69 (Условие 5)

Указания по технике безопасности

Прочтите все указания и инструкции по технике безопасности. Несоблюдение указаний по технике безопасности и инструкций

может привести к поражению электрическим током, пожару и/или тяжелым травмам.

Тщательно храните эти инструкции.

Пользуйтесь зарядным устройством только в том случае, если Вы в состоянии полностью оценить его функции и привести их в действие или получили соответствующие указания.

Это зарядное устройство не предназначено для использования детьми и лицами с ограниченными физическими, сенсорными или умственными способностями или недостаточным опытом и знаниями. Пользоваться этим зарядным устройством детям в возрасте 8 лет и старше и лицам с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и знаниями разрешается только под присмотром ответственного за их безопасность лица или если они прошли инструктаж на предмет надежного использования зарядного

устройства и понимают, какие опасности исходят от него. Иначе существует опасность неправильного использования или получения травм.

▶ Присматривайте за детьми во время пользования, при выполнении очистки и техобслуживания. При этом следите за тем, чтобы дети не играли зарядным устройством.
Заряжайте только Bosch литий-ионные аккумуляторы или аккумуляторы системы POWER FOR ALL типа PBA 18V емкостью от 1,5 А·ч. Напряжение аккумулятора должно подходить к зарядному напряжению зарядного устройства. Не заряжайте незаряжаемые батареи. Иначе существует опасность пожара и взрыва.

'Используйте зарядное устройство только в поме- щении и берегите его от влаги. Проникновение воды в за- рядное устройство повышает риск поражения электриче- ским током.

▶ Содержите зарядное устройство в чистоте. В результате загрязнений существует опасность электрического поражения.
Каждый раз перед использованием проверяйте зарядное устройство, шнур и штепсель. Не используйте зарядное устройство, если обнаружены повреждения. Не вскрывайте зарядное устройство самостоятельно, его ремонт разрешается выполнять только Bosch или авторизованным сервисным центрам и только с использованием оригинальных запчастей. Поврежденные зарядные устройства, шнур и штекер повышают риск поражения электрическим током.
▶ Не используйте зарядное устройство на легковоспла- меняющейся поверхности (напр., на бумаге, тканях и т. д.) или в пожароопасной среде. В связи с нагревани- ем зарядного устройства во время зарядки возникает опасность возгорания.
▶ Не прикрывайте вентиляционные щели зарядного устройства. В противном случае возможен перегрев зарядного устройства и выход из строя.
Заряжайте аккумуляторы только в зарядных устройствах, рекомендуемых изготовителем. Зарядное устройство, предусмотренное для определенного вида аккумуляторов, может привести к пожарной опасности при использовании его с другими аккумуляторами.
▶ При повреждении и ненадлежащем использовании аккумулятора может также выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных путей.
▶ При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкосновения с ней. При случайном контакте промойте соответствующее место водой. Если эта жидкость попадет в глаза, то дополнительно обратитесь к врачу. Вытекающая аккумуляторная жидкость может привести к раздражению кожи или к ожогам.

Описание продукта и услуг

Применение по назначению

Зарядное устройство предназначено для зарядки заряжаемых Bosch литий-ионных аккумуляторов или аккумуляторов системы POWER FOR ALL типа PBA 18V.

Изображенные составные части

(1) Зарядное гнездо
(2) Зеленый индикатор заряда
(3) Красный индикатор контроля температуры/ошибки
(4) Зацепы для настенного крепления

Технические данные

Зарядное устройство AL 18V-44
Класс защиты	☐ / II
Зарядный ток ^A)	4,4 A
Зарядное напряжение аккумулятора (автоматический контроль напряжения)	14,4–18 В ——
Вес (вкл. кабель питания) 0,475 кг

A) Зависит от температуры и типа аккумулятора

Процесс зарядки

Учитывайте напряжение в сети! Напряжение источника тока должно соответствовать данным на заводской табличке зарядного устройства.
i Убедитесь, что зарядное гнездо (1) и контакты аккумулятора не имеют грубых загрязнений. Убедитесь, что аккумулятор вставлен полностью.
Зарядка начинается, когда сетевой штекер зарядного устройства подключен к розетке, а аккумулятор вставлен в зарядное гнездо (1).
Зарядка возможна, только если температура аккумулятора находится в допустимом диапазоне температур (0–45 °C).

Благодаря интеллектуальной процедуре зарядки зарядное устройство автоматически распознает степень заряда аккумулятора и производит зарядку оптимальным током в зависимости от температуры и напряжения аккумулятора.

Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены.

При непрерывных или многократно повторяемых циклах за- рядки без перерыва зарядное устройство может нагреться. Это, тем не менее, безвредно и никак не указывает на тех- нический дефект зарядного устройства.

Время зарядки

В следующей таблице указано приблизительное время в минутах, необходимое для полной зарядки аккумулятора, в

зависимости от типа аккумулятора. Время зарядки может различаться. Более подробная информация представлена на сайте : www.bosch-diy.com/wac

Аккумуляторная батарея
PBA 18V-1,5 Ah W-A	≈ 30
PBA 18V-2,0 Ah W-B	≈ 34
PBA 18V-2,5 Ah W-B	≈ 43
PBA 18V-3,0 Ah W-B	≈ 51
PBA 18V-3,0 Ah W-C	≈ 45
PBA 18V-4,0 Ah W-C	≈ 59
PBA 18V-4,0 Ah Power Plus	≈ 65
PBA 18V-5,0 Ah W-C	≈ 71
PBA 18V-6,0 Ah W-C	≈ 87

соответствует полной степени заряженности

Значение элементов индикатора

зеленый индикатор заряда мигает (быстро)

Процесс быстрой зарядки сигнализируется частым миганием зеленого индикатора зарядки аккумулятора (2).

Аккумулятор можно извлекать и использовать в любое время.

Как только будет достигнуто прим. 80 % емкости аккумулятора, мигание зеленого индикатора зарядки замедлится. Быстрая зарядка завершена. Если аккумулятор останется в зарядном устройстве, то процедура полной зарядки займет больше времени.

Непрерывное свечение зеленого индикатора заряда аккумулятора

Непрерывное свечение зеленого индикатора заряда (2) сигнализирует о полностью заряженном аккумуляторе. Непосредственно после этого аккумулятор может быть извлечен, и им можно пользоваться.

Без вставленного аккумулятора непрерывное свечение индикатора заряда (2) свидетельствует о том, что штекер вставлен в розетку и зарядное устройство готово к работе.

Непрерывное свечение красного индикатора контроля температуры

Непрерывное свечение красного индикатора (3) сигнализирует о том, что температура аккумулятора находится вне допустимого диапазона температуры зарядки (0–45 °C). Как только будет достигнут допустимый

температурный диапазон, начинается зарядка.

Мигающий красный индикатор ошибки

Мигание красного индикатора (3) сигнализирует об очередной неисправности в процессе зарядки (см. „Аккумулятор не заряжается“, Страница 57).

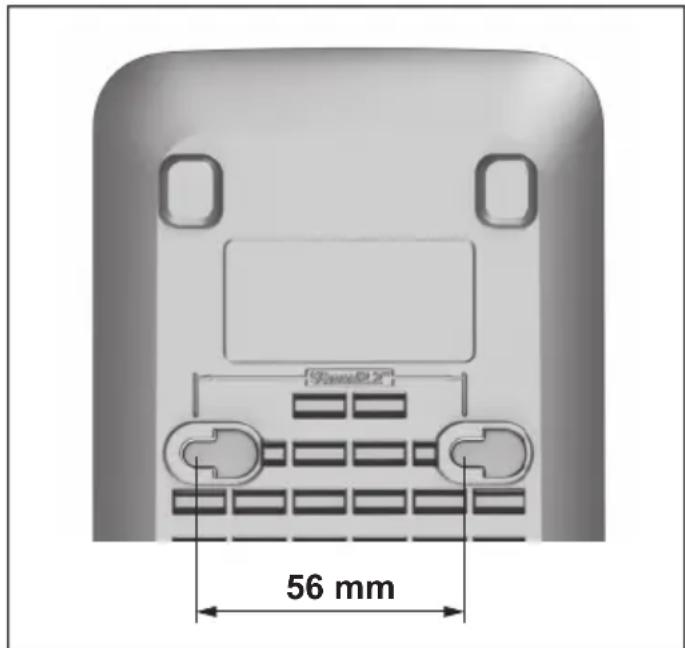

Настенный монтаж

▶ Перед любыми манипуляциями с зарядным устройством извлекайте штепсель из розетки.

56 mm

Используемое зарядное устройство можно использовать в стоячем положении (настольная эксплуатация) или навешивать на стену.

Для крепления на стене: просверлите 2 отверстия на расстоянии 56 mm. Для крепления используйте шурупы с круглой головкой диаметром от 5 мм до макс. 6,5 мм.

Устранение неисправностей

Аккумулятор не заряжается

Аккумулятор не заряжается; красный индикатор (3) мигает и зеленый индикатор заряда (2) горит непрерывно.

Причина: зарядное устройство выявило внутреннюю ошибку

Способ устранения: убедитесь, что все аккумуляторы установлены полностью. Отключите штепсельную вилку и снова подключите ее. Если ошибка повторяется, отдайте зарядное устройство на проверку в авторизованную сервисную мастерскую для Bosch электроинструментов.

Причина: аккумулятор неправильно вставлен

Способ устранения: правильно вставьте аккумулятор в за- рядное устройство.

Причина: контакты аккумулятора и зарядные контакты загрязнены

Способ устранения: очистите контакты аккумулятора и зарядные контакты; например, несколько раз вставьте и извлеките аккумулятор.

Причина: аккумулятор неисправен

Способ устранения: замените аккумулятор.

Аккумулятор не заряжается, и индикатор (3) горит красным светом.

Причина: температура аккумулятора находится за пределами допустимого диапазона.

Способ устранения: подождите, пока температура аккумулятора не вернется в допустимый диапазон температур зарядки (0–45 °C).

Индикаторы не горят

Индикаторы не горят, аккумулятор не заряжается.

Причина: неисправность розетки, кабеля питания или за- рядного устройства

Способ устранения: проверьте напряжение в сети. При необходимости проверьте зарядное устройство в авторизованном сервисном центре.

Причина: вилка сети зарядного устройства не полностью вставлена в розетку

Способ устранения: полностью вставьте вилку сети в розетку.

Техобслуживание и сервис

Техобслуживание и очистка

Если требуется поменять шнур, во избежание опасности обращайтесь на фирму Bosch или в авторизованную сервисную мастерскую для электроинструментов Bosch.

Сервис и консультирование по вопросам применения

Сервисный отдел ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта, а также по запчастям.

Изображения с пространственным разделением делатей и информацию по запчастям можно посмотреть также по адресу:

www.bosch-pt.com

Коллектив сотрудников Bosch, предоставляющий консультации на предмет использования продукции, с удовольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей.

Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке изделия.

Для региона: Россия, Беларусь, Казахстан

Гарантийное обслуживание и ремонт электроинструмента, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.

Россия

Уполномоченная изготовителем организация:

ООО «Роберт Бош» Вашутинское шоссе, вл. 24

141400, г. Химки, Московская обл.

Тел.: [phone]

E-Mail: [e-mail]

www.bosch-pt.ru

Дополнительные адреса сервисных центров вы найдете по ссылке:

Отслужившие свой срок зарядные устройства, принадлежности и упаковку следует сдавать на экологически чистую переработку отходов.

Утилизируйте зарядные устройства отдельно от бытового мусора!

Только для стран-членов ЕС:

В соответствии с Европейской директивой 2012/19/EU об отработанных электрических и электронных приборах и ее преобразованием в национальное законодательство негодные зарядные устройства нужно собирать отдельно и сдавать на экологически чистую переработку.

При неправильной утилизации отработанные электрические и электронные приборы могут оказать вредное воздействие на окружающую среду и здоровье человека из-за возможного присутствия в них опасных веществ.
