BRUKSANVISNING Unlimited 7 BSS715FRSH BOSCH

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och

anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara dessa anvisningar för framtida bruk.

Använd endast laddaren om du kan bedöma och genomföra alla funktioner eller om du fått motsvarande anvisningar.

Denna laddare är inte avsedd att användas av barn och personer med begränsade fysiska, sensoriska eller mentala förmågor eller bristande erfarenhet och kunskaper. Denna laddare får användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet om de övervakas av en person som ansvarar för deras säkerhet, eller som instruerar dem i säker hantering av laddaren och gör att de därmed förbundna riskerna. I annat fall föreligger fara för felanvändning och skador.

Ha barn under uppsikt vid användning, rengöring och underhåll. På så sätt säkerställs att barn inte leker med laddaren.

Ladda endast Bosch litiumjonbatterier eller batterier i POWER FOR ALL-systemet av typ PBA 18V med en kapacitet från 1,5 Ah. Batterispänningen måste passa till laddarens spänning. Ladda inga engångsbatterier. Annars föreligger brand- och explosionsrisk.

Använd endast laddaren i stängda utrymmen och håll den på avständ från fukt. Tränger vatten in i en laddare ökar risken för elstöt.

Håll laddaren ren. Vid smuts ökar risken för elektrisk stöt.
- Kontrollera laddare inklusive kabel och kontakt innan varje användning. Använd inte laddaren om du märker någon skada. Öppna inte laddaren själv och låt endast Bosch eller auktoriserad kundtjänst reparera den med originalreservdelar. Skadade laddare, kabel eller kontakt ökar risken för elstöt.
Använd inte laddaren på lättantändligt underlag (t.ex. papper, textil osv.) eller i lättantändlig omgivning. Brandrisk föreligger på grund av uppvärmning av laddaren under drift.
Täck inte över laddarens ventilationsöppningar. Laddaren kan i annat fall överhettas och fungerar då inte längre korrekt.
Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
I skadat eller felanvänt batteri kan också ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna.
- Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare.

Batterivätskan kan medföra hudirritation och brännskada.

Produkt- och prestandabeskrivning

Ändamålsenlig användning

Laddaren är avsedd för laddbara Bosch litiumjonbatterier eller batterier typ PBA 18V från POWER FOR ALL System.

Avbildade komponenter

(1) Laddfack
(2) Grön lampa för batteristatus
(3) Röd lampa för temperaturindikering/fel
(4) Väggfäste

Tekniska data

Laddare AL 18V-44
Skyddsklass	☐ / II
LaddströmA)	4,4 A

Laddare AL 18V-44

Batteriets laddspänning (automatisk spänningsregistrering)	14,4–18 V
Vikt (inkl. nätkabel) 0,475 kg

A) Beroende på temperatur och batterityp

Laddning

▶ Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på laddarens typskylt.
i Kontrollera att laddningsfacket (1) och batterikontakterna inte är smutsiga. Kontrollera att batteriet är helt isatt.
Laddningen startar så fort laddarens nätkontakt är ansluten till ett vägguttag och batteriet är anslutet till (1) laddningsfacket.
Batteriet kan endast laddas om batteritemperaturen ligger inom tillåtet temperaturområde (0–45 °C).

Tack vare den intelligenta laddningsprocessen känns batteriets laddningsstatus av automatiskt, vilket gör att batteriet laddas med optimal laddningsström beroende på dess temperatur eller spänning.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Vid kontinuerlig laddning eller flera laddningscykler efter varandra utan avbrott kan laddaren värmas upp. Det är dock ofarligt och tyder inte på en teknisk defekt hos laddaren.

Laddningstider

I följande tabell återfinns den ungefärliga tid det tar att ladda batteriet helt i minuter, beroende på batterityp.

Laddningstiderna kan variera. Mer information finns på: www.bosch-diy.com/wac

motsvarar fullt laddningsstatus

Blinkande ljus (snabbt) grön lampa för batteristatus

Snabbladdningen anges genom att den gröna laddningsindikatorn (2) blinkar snabbt.

Batteriet kan tas ur och användas när som helst.

När ca 80 % av batterikapaciteten har uppnåtts börjar den gröna laddningsindikatorns att blinka långsammare.

Snabbladdningen är nu avslutad. Om batteriet ligger kvar i laddaren avslutas laddningen med lägre hastighet.

Den gröna lampan för batteriladdning lyser med fast ljus

Fast grön indikering för batteristatus (2) signalerar att batteriet är helt laddat. Batteriet kan därefter tas ut och användas omedelbart. Utan batteri signalerar fast indikering för batteristatus (2) att kontakten är ansluten till

uttaget och att laddaren är redo.

Fast röd indikering för temperaturövervakning

Fast röd indikering (3) signalerar att batteriets temperatur är högre eller lägre än tillåtet temperaturområde (0–45 °C). Så snart det tillåtna temperaturområdet har uppnåtts börjar laddningen.

Blinkande röd indikering (3) signalerar att det är fel på laddningsfunktionen (se „Batteriet laddas inte“, Sidan 30).

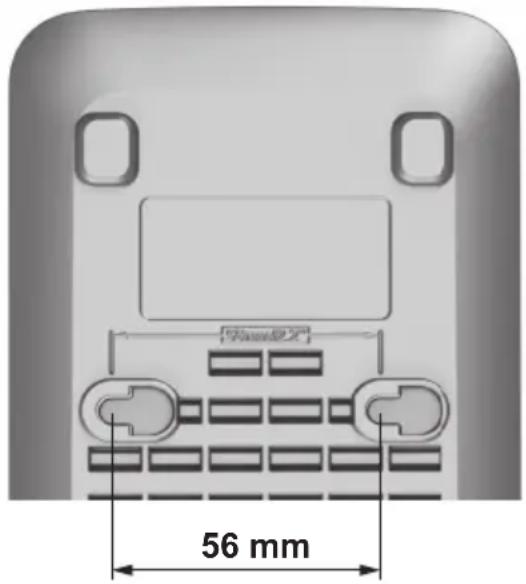

Väggmontering

▶ Dra ur kontakten från eluttaget innan allt arbete på laddaren.

56 mm

Laddaren kan användas antingen stående (bordsdrift) eller hängande på väggen.

Montering i vägg: Borr upp 2 hål med ett avständ på 56 mm. Fäst laddaren med skruvar med rund skulle och minst 5 mm och max. 6,5 mm diameter.

Felavhjälpning

Batteriet laddas inte

Batteriet laddas inte; den röda lampan (3) för batteristatus blinkar medan den gröna lampan (2) lyser med fast sken.

Orsak: Laddaren har identifierat ett internt fel

Åtgärd: Kontrollera att alla batterier är fullständigt isatta i laddaren. Koppla ur kontakten och anslut den igen. Om felet uppstår igen, låt ett auktoriserat servicecenter för Bosch - elverktyg kontrollera laddaren.

Orsak: Batteriet är inte riktigt anslutet

Åtgärd: Sätt i batteriet korrekt igen i laddaren.

Orsak: Smutsiga batteri- och laddningskontakter

Åtgärd: Rengör batteri- och laddningskontakterna genom att exempelvis dra ur och ansluta batteriet igen flera gånger.

Orsak: Fel på batteriet

Åtgärd: Byt batteri.

Batteriet laddas inte och indikeringen (3) lyser fast.

Orsak: batteritemperaturen ligger utanför tillåtet temperaturintervall för laddning.

Åtgärd: vänta tills batteritemperaturen befinner sig inom tillåtet temperaturintervall för laddning (0–45 °C).

Lysdioderna lyser inte

Ingen indikering lyser, vilket betyder att batteriet inte laddas.

Orsak: Fel på stickkontakten, nätkabeln eller laddaren

Åtgärd: Kontrollera nätspänningen. Låt vid behov en auktoriserad serviceleverantör kontrollera laddaren.

Orsak: Laddarens kontakt är inte (korrekt) isatt

Åtgärd: Sätt i kontakten (helt) i vägguttaget.

Underhåll och service

Underhåll och rengöring

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

Laddare, tillbehör och förpackning ska omhändertas på ett miljövänligt sätt för återvinning.

Laddare får inte kastas i hushållsavfallet!

Endast för EU-länder:

Enligt EU-direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess

tillämpning i nationell lag ska förbrukade laddare sorteras och återvinnas separat.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.
