Тип продукту	Бездротовий подрібнювач
Бренд	Metabo
Модель	W 18 7125
Напруга акумулятора	18 В
Сумісний тип акумулятора	Li-Ion (14,4 В - 36 В, 1,3 А·год - 10 А·год, 3-10 елементів) та NiCd (12 В, 1,7 А·год, 10 елементів) залежно від зарядного пристрою
Сумісні зарядні пристрої	ASC ultra, ASC 145, ASC 145 SE, ASC 30-36, ASC 55, ASC 55 SE, SC 60 Plus, SC 30
Струм заряду	Змінний залежно від зарядного пристрою та акумулятора (напр. 4 А до 8 А)
Час заряджання	Від 30 хв до 400 хв залежно від акумулятора та зарядного пристрою (див. таблицю)
Рекомендована температура заряджання	0 °C до 40 °C
Клас захисту	II (подвійна ізоляція)
Електроживлення	Змінний струм (мережа) для зарядного пристрою
Призначення	Заряджання акумуляторів Metabo та CAS
Основні функції зарядного пристрою	Автоматичне заряджання, режим підтримки, самотестування
Безпека	Захист від перевантажень, надмірної температури, несправного акумулятора
Індикатори	Контрольний індикатор (заряджання) та індикатор попередження (помилка)
Технічне обслуговування	Чистити вентиляційні щілини, перевіряти шнур живлення
Ремонт	Виконувати лише спеціалісту; замінювати шнур у разі пошкодження виробником
Захист навколишнього середовища	Не викидати з побутовими відходами; утилізувати через WEEE
Документи, що додаються	Інструкція з експлуатації, правила безпеки
Країна походження	Німеччина (за умови)

Часті запитання - W 18 7125 METABO

Які типи акумуляторів можна заряджати зарядним пристроєм Metabo?

Зарядні пристрої Metabo сумісні з акумуляторами Li-Ion (14,4 В - 36 В, 1,3 А·год - 10 А·год) та NiCd (12 В, 1,7 А·год) залежно від моделі. Перевірте сумісність в інструкції.

Що робити, якщо індикатор попередження блимає?

Блимання вказує на несправний акумулятор або неправильне вставлення. Негайно вийміть акумулятор і перевірте його стан.

Чи можна залишати акумулятор на зарядному пристрої після заряджання?

Так, зарядний пристрій автоматично переходить у режим підтримки, акумулятор залишається готовим до використання.

Яка рекомендована температура навколишнього середовища для заряджання?

Заряджання оптимальне між 0 °C та 40 °C. За межами цього діапазону зарядний пристрій може не запуститися.

Як почистити зарядний пристрій?

Від'єднайте пристрій від мережі та прочистіть вентиляційні щілини сухою ганчіркою. Не використовуйте рідини.

Чи підходить зарядний пристрій для використання на вулиці?

Ні, зарядний пристрій призначений для використання в приміщенні. Захищайте його від вологи.

Що означає постійно увімкнений індикатор попередження?

Це вказує на надто високу або надто низьку температуру акумулятора. Зачекайте, поки акумулятор досягне 0 °C до 50 °C.

Чи можна заряджати неакумуляторні батареї?

Ні, це створює ризик вибуху. Використовуйте лише сумісні акумулятори.

Як відремонтувати зарядний пристрій Metabo?

Ремонт повинен виконувати спеціаліст. Зверніться до представника Metabo для будь-якого втручання.

Де можна знайти повну інструкцію з експлуатації?

Інструкція доступна для безкоштовного завантаження на notice-facile.com у форматі PDF.

ПОСІБНИК КОРИСТУВАЧА W 18 7125 METABO

uk Оригінальна інструкція з експлуатації 57

2. Чршніші рішкілімбір

Lhgfwlpndw uwpflpp Guwwnlwnd tg ahwjg Metabo L CAS (Cordless Alliance System) lqnunwlh2 smpwnlng6tph Lhgfwlpndw hundwp:

Ujn umpf p gimwnktuiw d s t umhwmgmhl yphqhlqmghly mnd unndnp nfgwlnpjnntgtpnl, qquwhwu fniqghwuhph jnwqwpnntgtpnl, pwqlwyhwswwh yhpà lww qhutlhtgtp sntggnq wdaowig oqnwnpndawg hwfwp, bpt liptfg lqnftf6 slw liptfg wglwnmbqn pjm66 trmclwnyupnn h lhpwnwfghmml hpuhwqgtp wlnq mda:

ASC 30-36 -p fwnwntuwd t Llphnu-d-lnfwnh dmpwnghkph lfgfwnnpduhi hnuwp (14,4 q. - 36 q., 1,3 U,d - 10 U,d, 4- 10 p[hlfklpm]).

ASC 55, ASC 55 SE -p gm|mm|km|nd t. |hp|mmf-|n|gm|h|g dmp|n|ng|k|ph |lg|fm|np|fm| hnm|mp (12 q. - 36 q., 1,3 U,d - 10 U,d, 3- 10 p|h|k|k|pm|):

ASC 145, ASC 145 SE -p gm|w|n|tu|md t L|p|m|u- |n|gm|h|g |w|p|u|ng|k|p h|g|f|m|np|u|nf h|m|u|p (12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 p|h|h|g|l;pmd):

ASC ultra -fi gmjnmukuimd k Lhpjmvd-lmfwjhi dmpunlpgfikph lhgfuynpufni hnufmp (mk'u qngalmdfp umpfh ipmu, lpuu 14,4 q. - 36 q., 1,3 Ud - 10 Ud, 4- 10 pfhlgllpnd, lpuu 12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 pfhlgllpnd):

SC 60 Plus -μ fumpuwntuwd ή ιhphmuf-hnfwnjhf Δuwpunlgfd,ph ιhgfwulapudfu hundup (14,4 Φ - 18 Φ, 1,3 U,d - 10 U,d, 4- 10 μfhlgfbpnl):

7.1 Чинціншінхі зімпунлінгібірі 11ghfui|npúniú

7.2 Чинчай, привфунпрнці

bpp hnunul|hsp |hgfu|napud l, |hgfu|napufu wupfp w|nunlwn |qhu|nupf|ncd l |pu|hgfu|napufu ndqhih dpu:

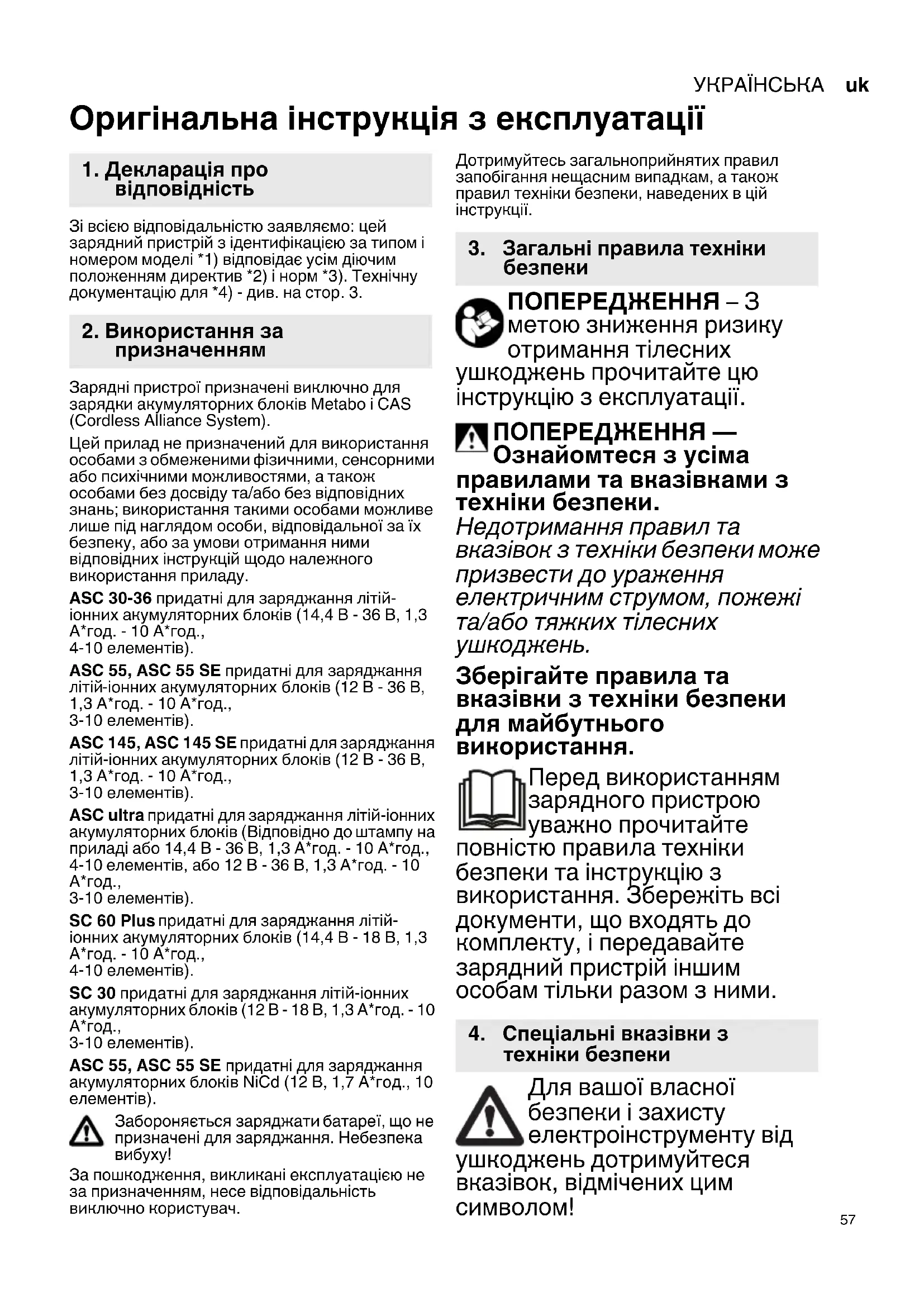

Оригінальна інструкція з експлуатації

1. Декларація про відповідність

Зі всією відповідальністю заявляємо: цей зарядний пристрій з ідентифікацією за типом і номером моделі *1) відповідає усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.

2. Використання за призначенням

Зарядні пристрої призначені виключно для зарядки акумуляторних блоків Metabo і CAS (Cordless Alliance System).

Цей прилад не призначений для використання особами з обмеженими фізичними, сенсорними або психічними можливостями, а також особами без досвіду та/або без відповідних знань; використання такими особами можливе лише під наглядом особи, відповідальної за їх безпеку, або за умови отримання ними відповідних інструкцій щодо належного використання приладу.

ASC 30-36 придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 145, ASC 145 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC ultra придатні для заряджання літій-іонних акумуляторних блоків (Відповідно до штампу на приладі або 14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів, або 12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

SC 60 Plus придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 18 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

SC 30 придатні для заряджання літій-іонних акумуляторних блоків (12 В - 18 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання акумуляторних блоків NiCd (12 В, 1,7 А*год., 10 елементів).

Забороняється заряджати батареї, що не призначені для заряджання. Небезпека вибуху!

За пошкодження, викликані експлуатацією не за призначенням, несе відповідальність виключно користувач.

Дотримуйтесь загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику отримання тілесних оджень прочитайте цю рукцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма авилами та вказівками з кніки безпеки.

Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання.

Перед використанням зарядного пристрою уважно прочитайте повністю правила техніки безпеки та інструкцію з використання. Збережіть всі документи, що входять до комплекту, і передавайте зарядний пристрій іншим особам тільки разом з ними.

4. Спеціальні вказівки з техніки безпеки

Для вашої власної безпеки і захисту електроінструменту від ушкоджень дотримуйтеся вказівок, відмічених цим символом!

УКРАЇНСЬКАук

Попередження про небезпеку, спричинену електричною напругою!

З несправного літій- іонного акумуляторного блока може витікати слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря! Не заряджайте повністю заряджений акумуляторний блок!

Тільки для використання всередині приміщення.

Захищайте зарядний пристрій від попадання вологи!

Не дозволяйте дітям використовувати пристрій.

Діти повинні знаходитись під постійним наглядом, щоб вони не використовували пристрій у якості іграшки.

Не допускайте дітей до зарядного пристрою / в робочу зону!

Зберігайте зарядний пристрій у недоступному для дітей місці!

При появі диму в зарядному пристрої або його займанні негайно вийміть вилку з розетки!

Не вставляйте ніякі предмети у вентиляційні прорізи зарядного пристрою. Небезпека короткого замикання або ураження електричним струмом!

Не користуйтеся несправними акумуляторними блоками! Не заряджайте акумуляторні блоки за допомогою зарядних пристроїв AIR COOLED у місцях з підвищеним рівнем металевого пилу.

5. Огляд

Див. стор. 2. Малюнки можуть служити прикладом для всіх моделей.

1 Акумуляторний блок (не входить до обсягу поставки)
2 Слайдове кріплення
3 Індикатор режиму заряджання
4 Попереджувальний індикатор

6. Введення в експлуатацію

Перед початком роботи переконайтеся, що вказані на технічній табличці приладу напруга та частота в мережі співпадають з даними вашої електромережі.

Прилади, подібні до цього, які генерують постійний струм, можуть впливати на роботу звичайних пристроїв захисного відключення. Використовуйте пристрій захисного відключення типу F або вище із струмом відключення макс. 30 мА.

Перед введенням в експлуатацію зарядного пристрою переконаєтеся в тому, що вентиляційні отвори відкриті. Мінімальна відстань від інших предметів на складати не менше 5 см!

6.1 Самодіагностика

Попереджувальний індикатор (4) та індикатор режиму заряджання (3) світяться по черзі по прибл. 1 секунді, вбудований вентилятор працює бл. 5 секунд.

7. Експлуатація

7.1 Заряджання акумуляторного блока

Акумуляторний блок встановити до упору на слайдове кріплення (2).

Індикатор режиму заряджання (3) блимає.

Вказівка. Щоб з літій-іонними акумуляторними блоками відображався рівень заряду, спочатку вийміть акумуляторний блок з зарядного пристрою, а потім натисніть кнопку на акумуляторному блоці.

7.2 Підтримуюче заряджання акумулятора

Після завершення процесу заряджання зарядний пристрій автоматично перемикається на режим підтримуючого заряджання.

Акумуляторний блок може залишатися в зарядному пристрої і таким чином завжди бути готовим до роботи.

Індикатор режиму заряджання (3) горить постійно.

8. Несправності

8.1 Попереджувальний індикатор (4) горить постійно.

Акумуляторний блок не заряджається. Температура занадто висока / занадто низька. Коли температура акумуляторного блоку складає від 0 °C до 50 °C, процес заряджання починається автоматично.

8.2 Попереджувальний індикатор (4) блимає

• Акумуляторний блок пошкоджений. Негайно вийміть акумуляторний блок із зарядного пристрою.
• Акумуляторний блок неправильно вставлений у гніздо (2). Див. розділ 7.1.

9. Ремонт

Ремонт зарядного пристрою повинен здійснюватися тільки професійними електриками!

У разі ушкодження кабелю живлення даного приладу в цілях безпеки необхідно забезпечити його заміну виробником, фахівцем сервісної служби або іншою особою відповідної кваліфікації.

Для ремонту зарядних пристроїв Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.

10. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/

19/ЄС про електричні та електронні пристрої та відповідними національними нормами

відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

11. Технічні характеристики

Див. стор. 3.

$$ \begin{array}{l} \mathbf {U} = \text { напруга акумуляторного блоку } \ \mathbf {C} = \text { ємність акумуляторного блоку } \ I _ {C} = \text { струм заряджання } _ {1} \ \mathbf {t} _ {\mathrm{d}} = \text { час заряджайня } \ \end{array} $$

1) Залежно від залишкової ємності та температури акумуляторного блоку реальний час зарядки може не збігатися зі вказаними значеннями.

Рекомендована температура навколишнього середовища під час заряджання: від 0 °C до 40 °C.

Залишаємо за собою право на технічні зміни.

□ Прилад класу захисту II

\~ Змінний струм
