Өнім түрі	Сымсыз ұнтақтағыш
Бренд	Metabo
Модель	W 18 7125
Батарея кернеуі	18 В
Үйлесімді батарея түрі	Li-Ion (14,4 В - 36 В, 1,3 Ач - 10 Ач, 3-10 элемент) және NiCd (12 В, 1,7 Ач, 10 элемент) зарядтау құрылғысына байланысты
Үйлесімді зарядтау құрылғылары	ASC ultra, ASC 145, ASC 145 SE, ASC 30-36, ASC 55, ASC 55 SE, SC 60 Plus, SC 30
Зарядтау тогы	Зарядтау құрылғысы мен батареяға байланысты өзгереді (мысалы, 4 А-дан 8 А-ға дейін)
Зарядтау уақыты	Батарея мен зарядтау құрылғысына байланысты 30 минуттан 400 минутқа дейін (кестені қараңыз)
Ұсынылатын зарядтау температурасы	0 °C-тан 40 °C-қа дейін
Қорғау сыныбы	II (қос оқшаулау)
Электрмен қамтамасыз ету	Зарядтау құрылғысы үшін айнымалы ток (желі)
Қолдану мақсаты	Metabo және CAS батареяларын зарядтау
Зарядтау құрылғысының негізгі функциялары	Автоматты зарядтау, күтіп ұстау режимі, өзін-өзі тексеру
Қауіпсіздік	Артық жүктемеден, шамадан тыс температурадан, ақаулы батареядан қорғау
Көрсеткіштер	Бақылау шамы (зарядтау) және ескерту шамы (қате)
Күтім	Желдету саңылауларын тазалау, электр сымын тексеру
Жөндеу	Маманға жүгіну; зақымдалған сымын өндірушімен ауыстыру
Қоршаған ортаны қорғау	Тұрмыстық қалдықтармен бірге тастауға болмайды; DEEE арқылы қайта өңдеу
Берілетін құжаттар	Пайдалану нұсқаулығы, қауіпсіздік ережелері
Шыққан елі	Германия (өзгеріс енгізу мүмкіндігімен)

Жиі қойылатын сұрақтар - W 18 7125 METABO

Metabo зарядтау құрылғысымен қандай батарея түрлерін зарядтауға болады?

Metabo зарядтау құрылғылары модельге байланысты Li-Ion батареяларымен (14,4 В - 36 В, 1,3 Ач - 10 Ач) және NiCd (12 В, 1,7 Ач) үйлесімді. Үйлесімділікті нұсқаулықтан тексеріңіз.

Ескерту шамы жыпылықтаса не істеу керек?

Жыпылықтау ақаулы батареяны немесе дұрыс енгізілмегенді білдіреді. Батареяны дереу алып тастап, оның күйін тексеріңіз.

Зарядтаудан кейін батареяны зарядтау құрылғысында қалдыруға бола ма?

Иә, зарядтау құрылғысы автоматты түрде күтіп ұстау режиміне ауысады, батарея пайдалануға дайын күйінде қалады.

Зарядтау үшін ұсынылатын қоршаған орта температурасы қандай?

Зарядтау 0 °C пен 40 °C аралығында оңтайлы. Бұл диапазоннан тыс жерде зарядтау құрылғысы іске қосылмауы мүмкін.

Зарядтау құрылғысын қалай тазалау керек?

Құрылғыны ажыратып, желдету саңылауларын құрғақ шүберекпен тазалаңыз. Сұйықтықтарды қолданбаңыз.

Зарядтау құрылғысы сыртта қолдануға жарамды ма?

Жоқ, зарядтау құрылғысы ішкі пайдалануға арналған. Ылғалдан қорғаңыз.

Ескерту шамының тұрақты жануы нені білдіреді?

Бұл батарея температурасының тым жоғары немесе тым төмен екенін көрсетеді. Батарея 0 °C-тан 50 °C-қа дейін жеткенше күтіңіз.

Зарядталмайтын батареяларды зарядтауға бола ма?

Жоқ, бұл жарылу қаупін тудырады. Тек үйлесімді зарядталатын батареяларды пайдаланыңыз.

Metabo зарядтау құрылғысын қалай жөндеуге болады?

Жөндеу жұмыстарын маман жүргізуі керек. Кез келген араласу үшін Metabo өкіліне хабарласыңыз.

Толық пайдалану нұсқаулығын қайдан табуға болады?

Нұсқаулық notice-facile.com сайтында PDF форматында тегін жүктеуге қолжетімді.

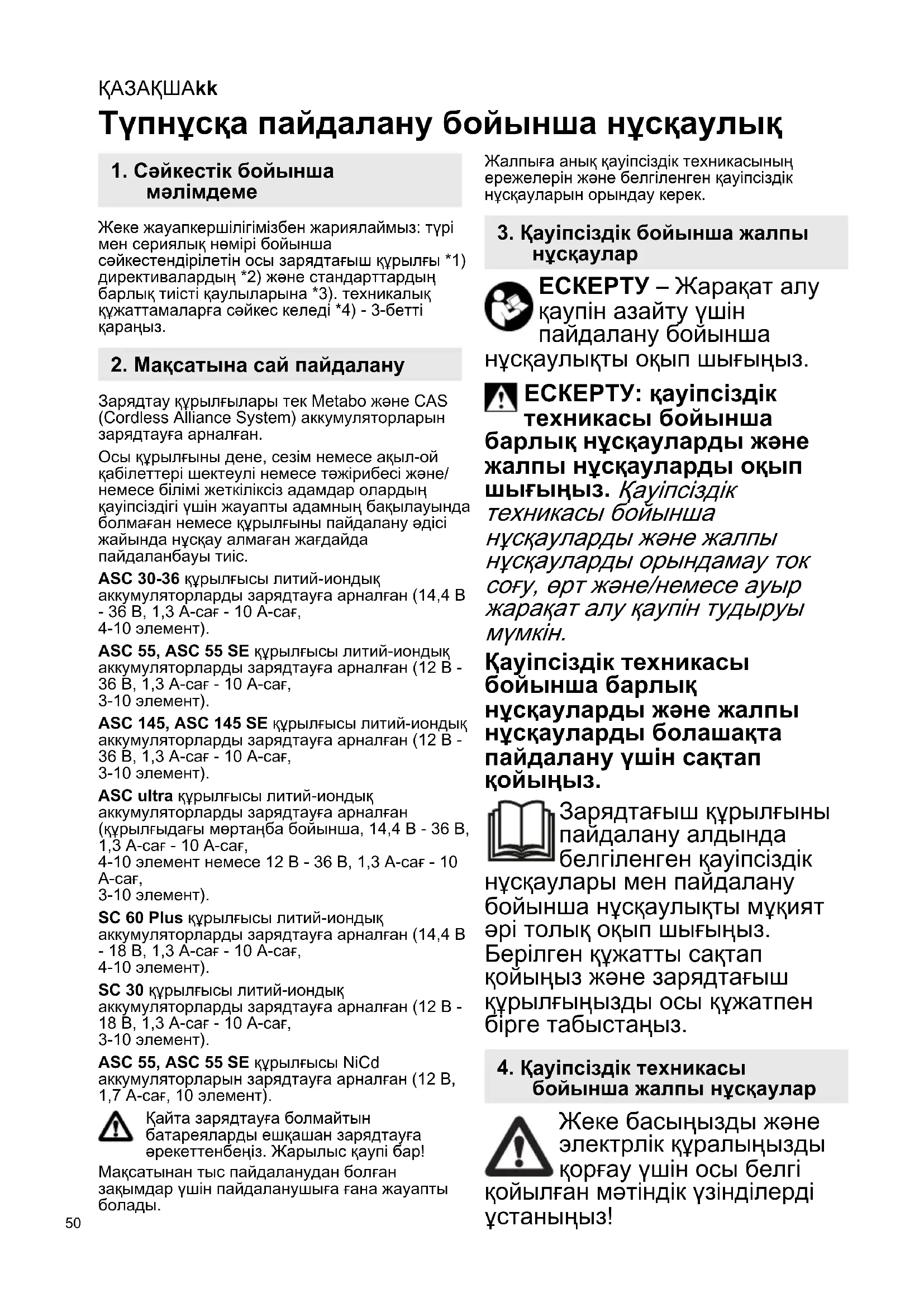

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ W 18 7125 METABO

Тупнуска пайдалану бойынша нускаулык

1. Сәйкестік бойынша мәлімдеме

Жеке жауапкершілігімізбен жариялаймыз: түрі мен сериялық нөмірі бойынша сәйкестендірілетін осы зарядтағыш құрылғы *1) директивалардың *2) және стандарттардың барлық тиісті қаулыларына *3). техникалық құжаттамаларға сәйкес келеді *4) - 3-бетті қараңыз.

2. Максатына сай пайдалану

Зарядтау күрылғылары тек Metabo және CAS (Cordless Alliance System) аккумуляторларын зарядтауға арналған.

Осы құрылғыны дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі және/ немесе білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты адамның бақылауында болмаған немесе құрылғыны пайдалану әдісі жайында нұсқау алмаған жағдайда пайдаланбауы тиіс.

ASC 30-36 кұрылғысы литий-иондық аккумуляторларды зарядтауға арналған (14,4 В - 36 В, 1,3 А-сағ - 10 А-сағ, 4-10 элемент).

ASC 55, ASC 55 SE кұрылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

ASC 145, ASC 145 SE кұрылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

ASC ultra курылғысы литий-иондық аккумуляторларды зарядтауға арналған (курылғыдағы мөртаңба бойынша, 14,4 В - 36 В, 1,3 А-сағ - 10 А-сағ, 4-10 элемент немесе 12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

SC 60 Plus курылғысы литий-иондық аккумуляторларды зарядтауға арналған (14,4 В - 18 В, 1,3 А-сағ - 10 А-сағ, 4-10 элемент).

SC 30 курылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 18 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

ASC 55, ASC 55 SE курылғысы NiCd аккумуляторларын зарядтауға арналған (12 В, 1,7 А-сағ, 10 элемент).

Қайта зарядтауға болмайтын батареяларды ешкашан зарядтауға әрекеттенбөңіз. Жарылыс қаупі бар!

Маçсатынан тыс пайдаланудан болған зақымдар үшін пайдаланушыға ғана жауапты болады.

Жалпыға анық қауіпсіздік техникасының өрежелерін және белгіленген қауіпсіздік нұсқауларын орындау керек.

3. Қауіпсіздік бойынша жалпы нұсқаулар

ЕСКЕРТУ – Жаракат алу қаупін азайту үшін пайдалану бойынша

ЕСКЕРТУ: қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды оқып шығыңыз. Қауіпсіздік техникасы бойынша нұсқауларды және жалпы нұсқауларды орындамау ток соғу, өрт және/немесе ауыр жаракат алу қаупін тудыруы мүмкін.

Қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды болашақта пайдалану үшін сақтап қойыңыз.

Зарядтағыш құрылғыны пайдалану алдында белгіленген қауіпсіздік нүсқаулары мен пайдалану бойынша нүсқаулықты мұқият әрі толық оқып шығыңыз. Берілген құжатты сақтап қойыңыз және зарядтағыш құрылғыңызды осы құжатпен бірге табыстаңыз.

4. Қауіпсіздік техникасы бойынша жалпы нұсқаулар

Жеке басыңызды және электрлік құралыңызды қорғау үшін осы белгі койылған мәтіндік үзінділерді устаныңыз!

Қауіпті электрлік кернеу туралы ескерту!

Акаулы литий-иондык аккумуляторлардан сэл кышкылды, жанғыш сүйықтық шығуы мүмкін!

Аккумулятор сүйықтығы шығып, теріге тиген жағдайда, оны дереу судың жеткілікті мөлшерімен шайып шығыңыз. Аккумулятор сүйықтығы көзге тиген жағдайда, оны таза сумен жуып шығыңыз да, дереу медициналық жәрдемге жүгініңіз!

Толык зарядталған аккумуляторды қайтадан зарядтамаңыз!

Тек іште пайдалануға арналған.

Зарядтағыш құрылғыны ылғалдан қорғаңыз!

Ешкашан балаларға құрылғыны пайдалануға рүқсат бермеңіз.

Балалардың құрылғымен ойнамауына көз жеткізу үшін, оларды қадағалап отыру керек.

Балаларды зарядтағыш құрылғыдан немесе жұмыс аймағынан алшақ ұстаңыз!

Зарядтағыш құрылғыны балалар үшін қолжетімді болмайтындай етіп сақтаңыз!

Зарядтағыш құрылғыда түтін немесе өрт туындаған жағдайда dereу желілік ашаны суырып қойыңыз!

Зарядтағыш құрылғының желдету саңылауына ешқандай бөгде заттарды салмаңыз - ток

соғу немесе қысқа түйықталу қаупі бар!

Ақаулы аккумуляторларды пайдаланбаныз!

Металл шаңының жүктемесі үлкен аймақтарда аккумуляторларды AIR COOLED зарядтағыш құрылғыларымен зарядтамаңыз.

5. Шолу

2-бетті караңыз. Суреттер барлық құрылғылар үшін мысал ретінде берілген.

1 Аккумулятор (жеткізілім жиынтығына кірмейді)
2 Жылжымалы тірек
3 Ж у мыс ин дикаторы
4 Ескерту индикаторы

6. Қолданыска енгізу

Колданыска енгізу алдында фирмалык тақтайшада көрсетілген номиналды кернеу мен номиналды жиілік ток желіңіздің деректеріне сәйкес келетіндігіне көз жеткізіңіз.

Туракты ток шығаратын осындай құрылғылар қарапайым дифференциалды токтың автоматты ажыратқышына әсер етуі мүмкін. Ажырату тогы ең көбі 30 мА шамасындағы F немесе жоғарырақ санатты пайдаланыңыз.

Зарядтағыш құрылғыны қолданысқа енгізу алдында желдету саңылауларының бос екендігіне көз жеткізіңіз. Басқа бөгде заттардан

минималды арақашықтық кем дегенде 5 см құрайды!

6.1 Өзіндік диагностика

Желілік ашаны салыңыз.

Ескерту индикаторы (4) және жұмыс индикаторы (3) шамамен 1 секунд ішінде кезектесіп жанып тұрады, кіріктірілген желдеткіш шамамен 5 секунд ішінде жұмыс істейді.

7. Пайдалану

Нускау: литий-иондык аккумулятордың заряд деңгейін тексеру үшін, алдымен аккумуляторды

КАЗАКШАkk

зарядтағыш құрылғыдан шығарып, сонан сон, аккумулятордағы түймені басыңыз.

Заряд аякталған жағдайда, зарядтағыш құрылғы автоматты түрде тұрақты қосымша зарядтау режиміне ауысады.

Аккумулятор зарядтағыш құрылғы ішінде қалып, әрдайым жұмысқа дайын болуы мүмкін.

Жұмыс индикаторы (3) тұрақты түрде жанып тұрады.

8. Акаульк

8.1 Ескерту индикаторы (4) тұрақты түрде жанып түр

Аккумулятор зарядталмайды. Температура тым жоғары/тым төмен. Егер аккумулятордың температурасы 0 °C және 50 °C аралығында болса, зарядтау әрекеті автоматты түрде басталады.

• Аккумулятор ақаулы. Аккумуляторды бірден зарядтағыш құрылғыдан шығарыңыз.
• Аккумулятор жылжымалы тірекке (2) дұрыс жылжытылмаған. 7.1 бөлімін қараңыз.

9. Жөндеу

Зарядтағыш құрылғыда жәндеу жұмыстарын тек қана электрші маман өткізуі тиіс!

Осы құрылғының желілік қуат кабелі зақымдалған жағдайда, қауіпті жағдайларды болдырмау үшін, ол өндіруші немесе қызмет көрсету орталығында немесе ұқсас біліктілікке ие түлға тарапынан ауыстырылуы тиіс.

Metabo филиалына жөндеуді қажет ететін Metabo зарядтағыш құрылғысымен бірге барыңыз. Мекенжайлары www.metabo.com сайтында берілген.

10. Коршаған ортаны қорғау

Пайдаланылған аспаптарды, орауштарды және керек-жарактарды қоршаған орта үшін қауіпсіз түрде кәдеге жарату және қайта өндеу бойынша үлттық ережелерді ұстаныңыз.

Тек қана ЕО елдерінде: электрлік құралды түрмыстық қоқыска тастамаңыз!

Электрлік және электрондық ескі

құрылғылар және үлттық заңға түрлендіру жәніндегі 2012/19/EU өуропалық директивасына сәйкес, пайдаланылған электрлік құралдар

бөлек жиналып, қоршаған орта үшін қауіпсіз қайта өңдеуге жіберілуі тиіс.

11. Техникалық деректер

3-бетті караңыз.

U = аккумулятордың кернеу диапазоны C = аккумулятордың куаттылығы Ic = зарядтау тогы t = зарядтау уакыты

1) Аккумулятордың қалған қуаттылығы мен температурасына байланысты шынайы зарядтау уақыты спецификациялардан өзгешеленуі мүмкін.

Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы: 0 °C және 40 °C аралығында.

Техникалық дамуға қарай өзгеруі мүмкін.

□ II корғаныс класындағы кұрылғы

\~ Айнымалы ток

Сатып алушыға арналған ақпарат:

Сәйкестік сертификаты: № ЕЭО RU C-DE.ГБ09.В.00131/20, қолданылу мерзімі 10.02.2020 ж. бастап 09.02.2025 ж. дейін, «Независимая экспертиза» жауапкершілігі шектеулі серіктестігі өнімді сертификаттау жөніндегі органы берген; Орналасқан жері (заңды түлғаның мекенжайы) және қызмет орнының мекенжайы: 115280, Респей, Мәскеу қаласы, Ленинская Слобода көшесі, 19-үй, 2-қабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмелері; Телефоны: [phone]; Электрондық пошта мекенжайы: [e-mail]; Аккредиттеу аттестаты № РОСС RU.0001.11ГБ09, 09.09.2014 ж.

Сэйкестік туралы декларация: № ЕЭО N RU Д-DE.ГБ09.В.00348/20, қолданылу мерзімі 04.03.2020 ж. бастан 26.02.2025 ж. дейін, «Независимая экспертиза» жауапкершілігі шектеулі серіктестігі їнімді сертификаттау жәніндегі органы тіркеген; Орналасқан жері (заңды түлғаның мекенжайы) және қызмет орнының мекенжайы: 115280, Ресей, Мәскеу қаласы, Ленинская Слобода көшесі, 19-үй, 2-қабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмелері; Телефоны: [phone]; Электрондық пошта мекенжайы: [e-mail]; Аккредиттеу аттестаты № РОСС RU.0001.11ГБ09, 09.09.2014 ж.

Өндіруші ел: Кытай, Вьетнам Өндіруші: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Ресейге импорттаушы: ЖШК «Метабо Евразия» Ресей, 127273, Мәскеу Березовая аллея көшесі, № 5 а, 7-құрылыс, 106- көңсе тел.: [phone] Өндірілген күні зарядтағыш құрылғыда көрсетілген

Өнімнің жарамдылық мерзімі 7 жылды құрайды. Өндірілген күннен кейін 5 жыл сақтауда түрган жағдайда алдын ала тексерместен пайдалану ұсынылмайды (өндірілген күнін жапсырмадан қараңыз).
