ПОСІБНИК КОРИСТУВАЧА NT 401 Tact Bs Kärcher

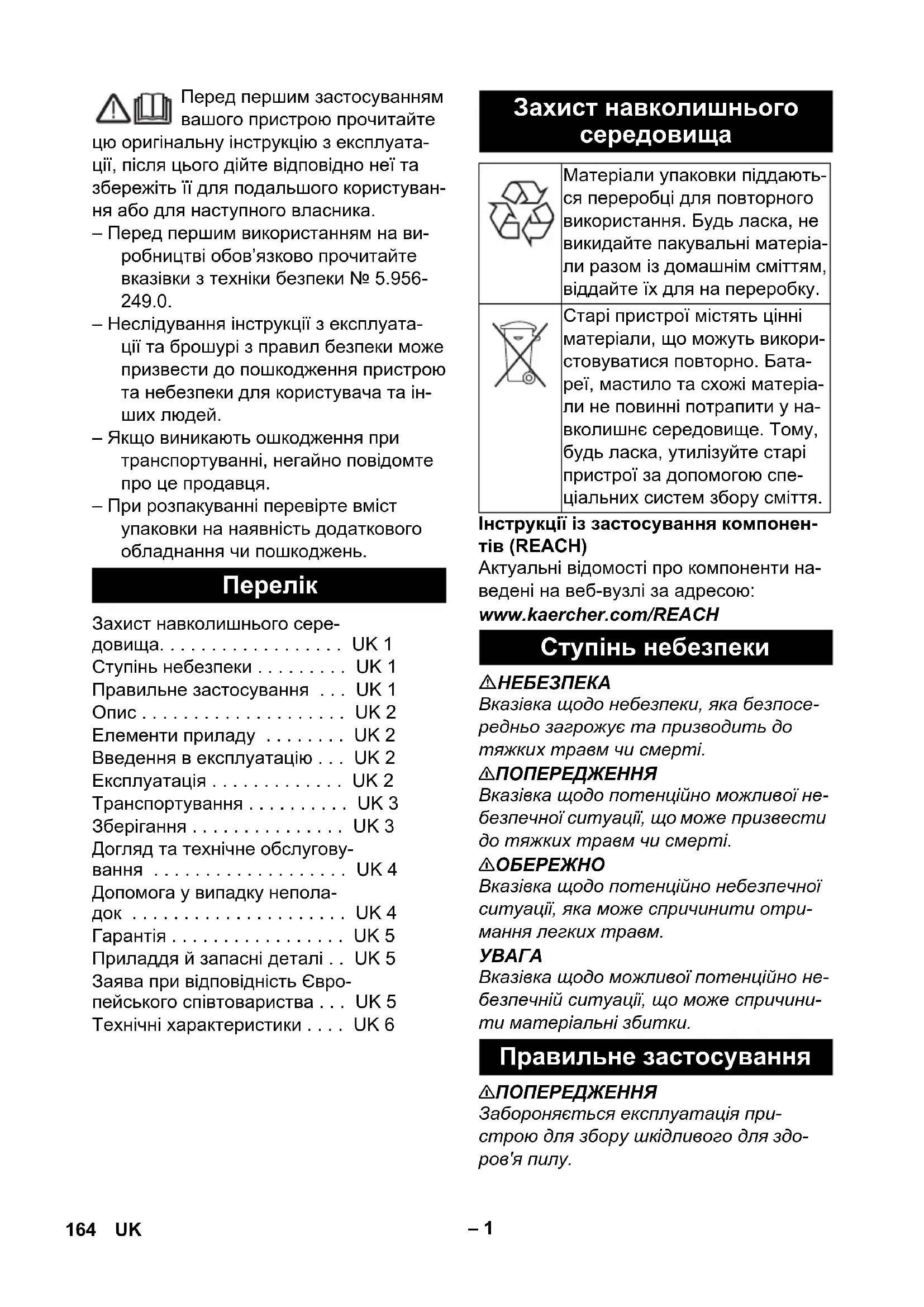

Dalies Nr.: Kabelio ilgis EU 6.650-591.0 7,5 m 163LT– 1 Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуата- ції, після цього дійте відповідно неї та збережіть її для подальшого користуван- ня або для наступного власника. – Перед першим використанням на ви- робництві обов’язково прочитайте вказівки з техніки безпеки № 5.956-

– Неслідування інструкції з експлуата- ції та брошурі з правил безпеки може призвести до пошкодження пристрою та небезпеки для користувача та ін-

– Якщо виникають ошкодження при транспортуванні, негайно повідомте про це продавця. – При розпакуванні перевірте вміст упаковки на наявність додаткового обладнання чи пошкоджень. Інструкції із застосування компонен- тів (REACH) Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою: www.kaercher.com/REACH

Вказівка щодо небезпеки, яка безпосе- редньо загрожує та призводить до тяжких травм чи смерті. 몇 ПОПЕРЕДЖЕННЯ Вказівка щодо потенційно можливої не- безпечної ситуації, що може призвести до тяжких травм чи смерті.

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отри- мання легких травм.

Вказівка щодо можливої потенційно не- безпечній ситуації, що може спричини- ти матеріальні збитки. 몇 ПОПЕРЕДЖЕННЯ Забороняється експлуатація при- строю для збору шкідливого для здо- ров'я пилу.

Захист навколишнього сере- довища. . . . . . . . . . . . . . . . . . UK 1 Ступінь небезпеки . . . . . . . . . UK 1 Правильне застосування . . . UK 1 Опис . . . . . . . . . . . . . . . . . . . . UK 2 Елементи приладу . . . . . . . . UK 2 Введення в експлуатацію . . . UK 2 Експлуатація . . . . . . . . . . . . . UK 2 Транспортування . . . . . . . . . . UK 3 Зберігання . . . . . . . . . . . . . . . UK 3 Догляд та технічне обслугову- вання . . . . . . . . . . . . . . . . . . . UK 4 Допомога у випадку непола- док . . . . . . . . . . . . . . . . . . . . . UK 4 Гарантія . . . . . . . . . . . . . . . . . UK 5 Приладдя й запасні деталі . . UK 5 Заява при відповідність Євро- пейського співтовариства . . . UK 5 Технічні характеристики . . . . UK 6 Захист навколишнього

Матеріали упаковки піддають- ся переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріа- ли разом із домашнім сміттям, віддайте їх для на переробку. Старі пристрої містять цінні матеріали, що можуть викори- стовуватися повторно. Бата- реї, мастило та схожі матеріа- ли не повинні потрапити у на- вколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спе- ціальних систем збору сміття. Ступінь небезпеки Правильне застосування 164 UK– 2 – Цей пилосос спеціально призначе- ний для використання в пекарнях і для очищення печей. – Цей пристрій призначено для проми- слового використання. – Пристрій постачається приладдя. – Додаткові комплекти аксесуарів, що поставляються як опція, спеціально розроблені для використання в пе- карнях, див. «Приладдя та запасні

1 Електроди 2 Тримач для всмоктувальної трубки 3 Тягова ручка 4 Гачок для шланга 5 Отвір для випуску повітря, робоче по-

6 Гголовка всмоктування 7 Фіксація головки всмоктування 8 Захватний паз 9 Ємкість для бруду 10 Спрямовувальний валець 11 Ручка 12 Повітрозабирач, повітря для охолод- ження двигуна 13 Усмоктувальний патрубок 14 Упор для валізи для інструментів 15 Вушко 16 Кришка фільтра 17 Ручка 18 Поворотний перемикач 19 Тримач форсунки для чищення під- логи або духовки 20 Кріпильний гвинт провідної дуги 21 Мережевий кабель 22 Рама фільтру 23 Складчастий фільтр (PES) 24 Очистка фільтра 25 Заводська табличка

Забороняється видалення складчасто- го фільтра під час роботи. Статичні заряди видаляються завдяки заземленому сполучному патрубку. Та- ким чином, виключаються іскріння і вра- ження струмом від електропровідних ак- сесуарів (опція). – При засмоктуванні вологого бруду форсункою для чищення оббивки або стиків, а також у тих випадках, коли з резервуара переважно відка- чується вода, рекомендується від- ключення функції «Автоматичне чи- щення фільтра». – При досягненні максимального рівня рідини прилад автоматично відклю-

– Під час роботи з непровідними рі- динами (наприклад, рідина для охолодження при свердлінні, ма- сла та жири), при наповненні ре- зервуара прилад не відключаєть- ся. Рівень заповнення повинен по- стійно контролюватися, а з резер- вуара необхідно вчасно видаляти його вміст. – Після завершення чищення у волого- му режимі: Виконати чищення склад- частого фільтру за допомогою систе- ми для чищення фільтру. Електроди очистити за допомогою щітки. Резер- вуар очистити за допомогою волого- го рушника та висушити.

Усмоктувальний шланг (спеціальне при- ладдя) оснащений системою кліпсового з'єднання. Можуть підключатись будь-які приладдя з номінальним внутрішнім діа- метром 35 мм.

Плаский складаний фільтр повинен бути замінений щонайбільше після 50 очисток духовок.

Елементи приладу Введення в експлуатацію Система антистатик Вологе прибирання Пружинний контакт Експлуатація 165UK– 3

Для забезпечення безпечної роботи пи- лососу забороняється всмоктувати гаряче повітря (макс. температура 200 °C) довше 5 хвилин без перерви. Вставте штепсельну вилку. Встановити потрібну програму за до- помогою поворотного перемикача. Пристрій оснащений спеціальною фун- кцією очищення фільтру, яка особливо ефективна під час роботи з дрібним пи- лом. При цьому плоский складчастий фільтр шляхом пневматичного удару ав- томатично очищується кожні 15 секунд (TACT MAX) чи кожні 60 секунд (TACT MIN) (пульсуючий звук). Встановити потрібну програму за до- помогою поворотного перемикача (TACT MIN-TACT MAX).

Інтенсивне очищення (у разі особли- во сильного забруднення фільтра): Встановити поворотний перемикач на програму 2, закрити рукою всмок- тувальну трубку чи коліно та дочека- тись автоматичного очищення філь- тра (кожні 15 секунд). Вимкнути прилад за допомогою пово- ротного перемикача. Вітягніть мережеву штепсельну вилку. Випорожнити резервуар. Очистити прилад зовні та всередині за допомогою пилососа та протерти його вологим рушником.

Зберігати всмоктувальний шланг (спеціальне приладдя) та мережевий кабель, як вказано на рисунку. Зберігайте пристрій у сухому при- міщенні та захищайте від недозволе- ного використання.

Небезпека отримання травм та уш- коджень! При транспортуванні слід звернути увагу на вагу пристрою. Вийняти всмоктувальну трубку з на- садкою для підлоги або насадкою для печі з тримача. Для перенесення пристрою його необхідно брати за ру- коятку та всмоктувальну трубку, не за дугоподібну ручку. При перевезенні апарату в транспор- тних засобах слід враховувати міс- цеві діючі державні норми, направ- лені на захист від ковзання та пере-

Небезпека отримання травм та уш- коджень! При зберіганні звернути увагу на вагу пристрою. Цей прилад має зберігатися лише у вну- трішніх приміщеннях. Поворотний перемикач Прилад ВИМКН Прилад ВМКН Автоматичне очищення філь-

Прилад ВМКН Автоматичне очищення філь- тру: максимальний інтервал Прилад ВМКН Автоматичне очищення філь- тру: мінімальний інтервал Ввімкнення пристрою Автоматичне очищення фільтра Вимкнути пристрій Після кожного використання Зберігати пристрій Транспортування

До проведення будь-яких робіт слід ви- мкнути пристрій та витягнути ште-

Відкрити кришку фільтра. Витягнути раму фільтра. Замініть складчастий фільтр. Під час встановлення слідкувати за тим, щоб плоский складчастий фільтр з усіх боків був урівень з кром-

Вставити раму фільтра. Закрити кришку фільтра так, щоб було чути щиглик. Висвободіть та зніміть всмоктуючу

Електроди очистити за допомогою

Встановіть та зафіксуйте всмоктуючу

До проведення будь-яких робіт слід ви- мкнути пристрій та витягнути ште-

Перевірити штепсельну розетку та за- побіжник системи електроживлення. Перевірити мережний кабель, штеп- сельну вилку та електроди пристрою. Включіть пристрій. Випорожнити резервуар. Вимкнути прилад і почекати 5 секунд, після чого знову увімкнути прилад. Електроди очистити за допомогою

Видалити сміття з всмоктувального сопла, всмоктувальної трубки, всмок- тувального шланга або складчастого

Правильно зафіксувати кришка філь-

Замініть складчастий фільтр.

Перевірити правильність встанов- лення складчастого фільтру або вне- сти виправлення. Замініть складчастий фільтр. Електроди очистити за допомогою

При роботі з непровідною рідиною слід постійно контролювати рівень заповнення. Всмоктувальний шланг не підключе-

Звернутися до служби підтримки ко- ристувачів. Звернутися до служби підтримки ко- ристувачів. Догляд та технічне обслуговування Заміна складчастого фільтра Очистити електроди Допомога у випадку

Всмоктувальна турбіна не працює Всмоктувальна турбіна відключається Після спустошення бака всмоктувальна турбіна не запускається Знизилась сила всмоктування При всмоктуванні виходить пил Автоматичне відключення (чищення у вологому режимі) не

Не виконується автоматичне чищення фільтра Автоматичне чищення фільтра не вимикається Автоматичне чищення фільтра не

167UK– 5 Якщо пошкодження не можна усуну- ти, необхідно перевірити пристрій у службі обслуговування клієнтів. У кожній країні діють умови гарантії, на- даної відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуває- мо безкоштовно протягом терміну дії га- рантії, якщо вони викликані браком ма- теріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизова- ний сервісний центр з документальним підтвердженням покупки. Слід використовувати лише оригінальні комплектуючі та оригінальні запасні де- талі, тому що саме вони гарантують без- печну та безперебійну експлуатацію

Інформація щодо комплектуючих та за- пасних деталей міститься на сайті www.kaercher.com. Для очистки духовок дозволяється вико- ристовувати лише наступне обладнання: Цим ми повідомляємо, що нижче зазна- чена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представле- них нижче директив ЄС. У випадку неуз- годженої з нами зміни машини ця заява втрачає свою силу. 5.966-337 Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Уповноважений співробітник по веденню документообігу: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2018/10/01 Служба підтримки користувачів

Приладдя й запасні деталі Комплект для пекарні Позначення № замов

Комплект для пе- карні, електропро-

2.640-436.0 1 Складчастий фільтр (PES) 6.907-662.0 1 Комплект для печі Позначення № замов

Шланг (входить до комплекту духов- ки), антистатичний 4.440-731.0 1 Комплект духовки, антистатичний 2.640-341.0 1 Складчастий фільтр (PES) 6.907-662.0 1 Заява при відповідність Європейського співтовариства Продукт: Пилосос для сухого та во- логого всмоктування Тип: 1.148-xxx Відповідна директива ЄС 2006/42/ЄС (+2009/127/ЄС) 2014/30/EU 2011/65/ЄС Прикладні гармонізуючі норми EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Запропоновані національні норми

Chairman of the Board of Management Director Regulatory Affairs & Certification 168 UK– 6 Технічні характеристики NT 40/1 Tact Bs Номінальна напруга В 220-240 Частота Гц 1~ 50-60 Макс. потужність Вт 1380 Номінальна потужність Вт 1200 Місткість резервуару l 39 Об'єм заповнення рідини l 24 Кількість повітря (макс.) л/с 74 Нижній тиск (макс.) кПа (мбар) 25,4 (254) Площа складчастого фільтру м

0,6 Ступінь захисту -- IPX4 Клас захисту -- I Діаметр всмоктувального шланга мм 35 Довжина всмоктувального шланга м 2,5 Довжина x ширина x висота мм 650 x 370 x 1100 Типова робоча вага кг 16,2 Значення встановлено згідно стандарту EN 60335-2-69 Рівень шуму L

дБ(А) 68 Небезпека K

дБ(А) 2 Значення вібрації рука-плече м/с

<2,5 Небезпека K м/с

№ деталі Довжина ка-
