ПОСІБНИК КОРИСТУВАЧА FR 30 Me Kärcher

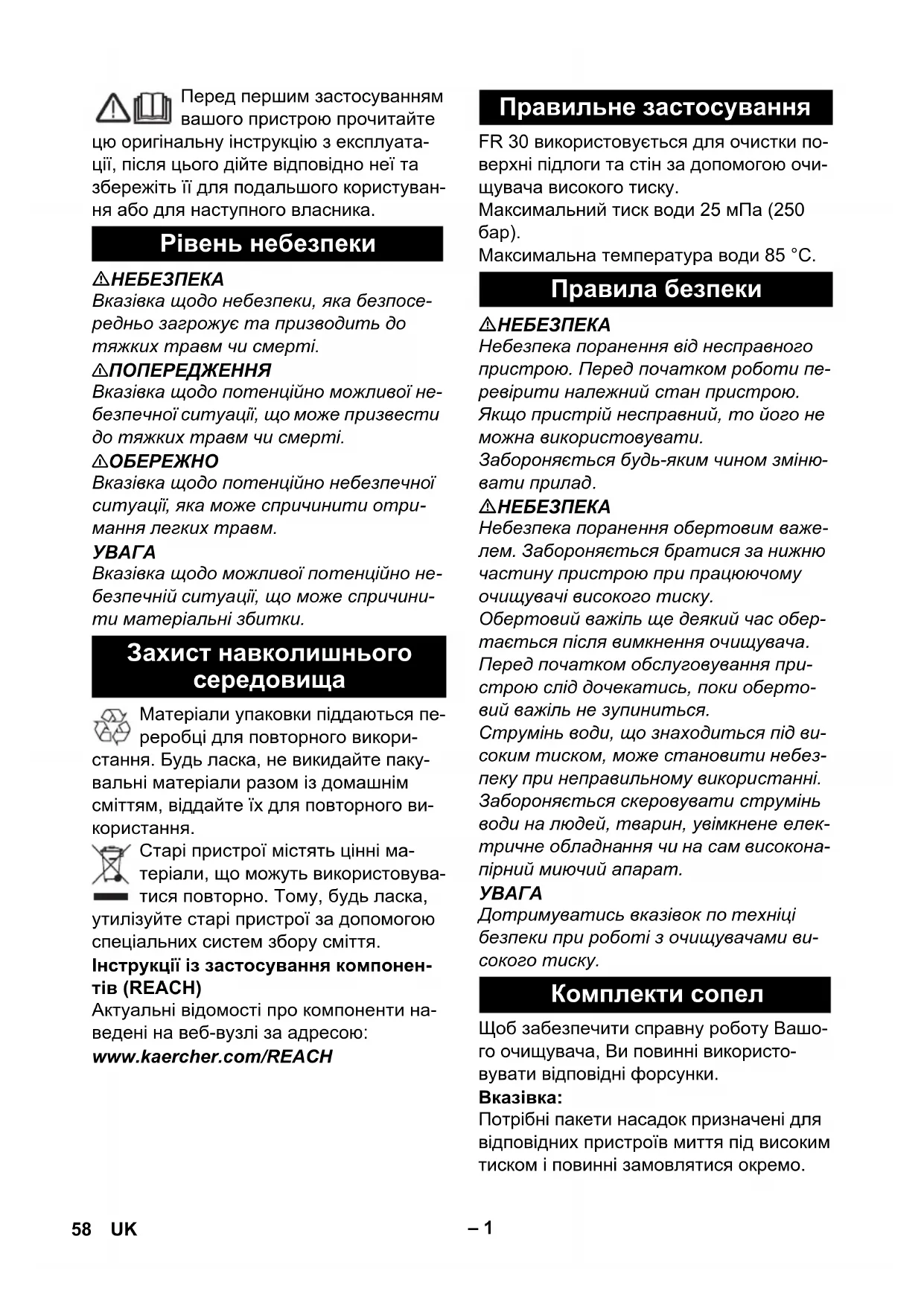

Вказівка щодо небезпеки, яка безпосе- редньо загрожує та призводить до тяжких травм чи смерті. 몇 ПОПЕРЕДЖЕННЯ Вказівка щодо потенційно можливої не- безпечної ситуації, що може призвести до тяжких травм чи смерті.

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отри- мання легких травм.

Вказівка щодо можливої потенційно не- безпечній ситуації, що може спричини- ти матеріальні збитки. Матеріали упаковки піддаються пе- реробці для повторного викори- стання. Будь ласка, не викидайте паку- вальні матеріали разом із домашнім сміттям, віддайте їх для повторного ви- користання. Старі пристрої містять цінні ма- теріали, що можуть використовува- тися повторно. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття. Інструкції із застосування компонен- тів (REACH) Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою: www.kaercher.com/REACH FR 30 використовується для очистки по- верхні підлоги та стін за допомогою очи- щувача високого тиску. Максимальний тиск води 25 мПа (250

Максимальна температура води 85 °C.

Небезпека поранення від несправного пристрою. Перед початком роботи пе- ревірити належний стан пристрою. Якщо пристрій несправний, то його не можна використовувати. Забороняється будь-яким чином зміню- вати прилад

Небезпека поранення обертовим важе- лем. Забороняється братися за нижню частину пристрою при працюючому очищувачі високого тиску. Обертовий важіль ще деякий час обер- тається після вимкнення очищувача. Перед початком обслуговування при- строю слід дочекатись, поки оберто- вий важіль не зупиниться. Струмінь води, що знаходиться під ви- соким тиском, може становити

пеку при неправильному використанні. Забороняється скеровувати струмінь води на людей, тварин, увімкнене елек- тричне обладнання чи на сам високона- пірний миючий апарат.

Дотримуватись вказівок по техніці безпеки при роботі з очищувачами ви- сокого тиску. Щоб забезпечити справну роботу Вашо- го очищувача, Ви повинні використо- вувати відповідні форсунки.

Потрібні пакети насадок призначені для відповідних пристроїв миття під високим тиском і повинні замовлятися окремо. Рівень небезпеки Захист навколишнього

Правильне застосування Правила безпеки Комплекти сопел 58 UK– 2 Фото 1, див. сторінку суперобкладин-

1 Величина форсунки (приклад) Величина форсунки вказана в завод- ській табличці очищувача високого

Вибрати відповідний пакет форсунок для очищувача високого тиску з на- ступної таблиці. Фото 2, див. сторінку суперобкладин-

Вставити ущільнююче кільце в паз ротаційного плеча. Встановити сопло. Легко закрутити сопло накидною гай-

Фото 3, див. сторінку суперобкладин-

Вихідний струмінь має знаходитись па- ралельно ротаційному плечеві. Поверхню під ключ сопла (ключ на

10) вирівняти паралельно ротаційно-

му плечеві. Закрутити накидну гайку (ключ на 20) гайковим ключем. Фото 4, див. сторінку суперобкладин-

Надіти трубку очищувача високого тиску на FR 30 та закрутити гайковим ключем (ключ на 24).

За допомогою відсмоктувальних патруб- ків, що додаються, можна підключати всмоктувальний пристрій або шланг для

Фото 5, див. сторінку суперобкладин-

Відгвинтити тримач напрямного ро- лика від апарата. Гвинти знов встановити в апарат. Фото 6, див. сторінку суперобкладин-

Зняти кришку. Фото 7, див. сторінку суперобкладин-

Закріпити відсмоктувальні патрубки за допомогою гвинтів і гайок, що до-

Фото 8, див. сторінку суперобкладин-

Від'єднати кутовий шарнір від при- строю (розмір ключа 27). Нагвинтити та затягти ручний пісто- лет-розпилювач. Фото 9, див. сторінку суперобкладин-

Прикріпіть шланг за допомогою шлангового затискача на всмокту- вальний патрубок. Фото 10, див. сторінку суперобкла-

Встановіть пристрій на перекладині. Утримуйте пристрій таким чином, щоб шланг вказував вниз.

• 27 p. 28
• 2.641-457.0 2x14 29 p. 36
• 2.640-482.0 2x18 37 p. 40
• 2.640-401.0 2x20 41 p. 50
• 2.639-187.0 2x25 51 p. 64
• 2.640-442.0 2x32 65 2.639-188.0 2x40 Установка сопла Очистка підлоги Очистка стін Підготування для відсмоктування p. 80

Демонтаж набору коліс (при необхідності) Встановлення відсмоктувальних

З'єднання з очищувачем високого

Відсмоктування води 59UK– 3 Фото 11, див. сторінку суперобкла-

Зняти кришку. Фото 12, див. сторінку суперобкла-

З'єднати всмоктувальний шланг зі всмоктувальним патрубком.

З'єднувальні муфти наведені на листі додаткового приладдя в кінці цього по- сібника з експлуатації. Мал. 13, див. зворотній бік Встановіть пристрій на перекладині. Утримуйте пристрій таким чином, щоб шланг вказував вниз. Слід захищати прилад від морозу. Регулярно змащувати напрямні ро-

Уникати деформації щетини під час зберігання. Слід використовувати лише оригінальні комплектуючі та оригінальні запасні де- талі, тому що саме вони гарантують без- печну та безперебійну експлуатацію

Інформація щодо комплектуючих та за- пасних деталей міститься на сайті www.kaercher.com.
