ПОСІБНИК КОРИСТУВАЧА K 7 Power Control Kärcher

високо налягане. Експлоатация

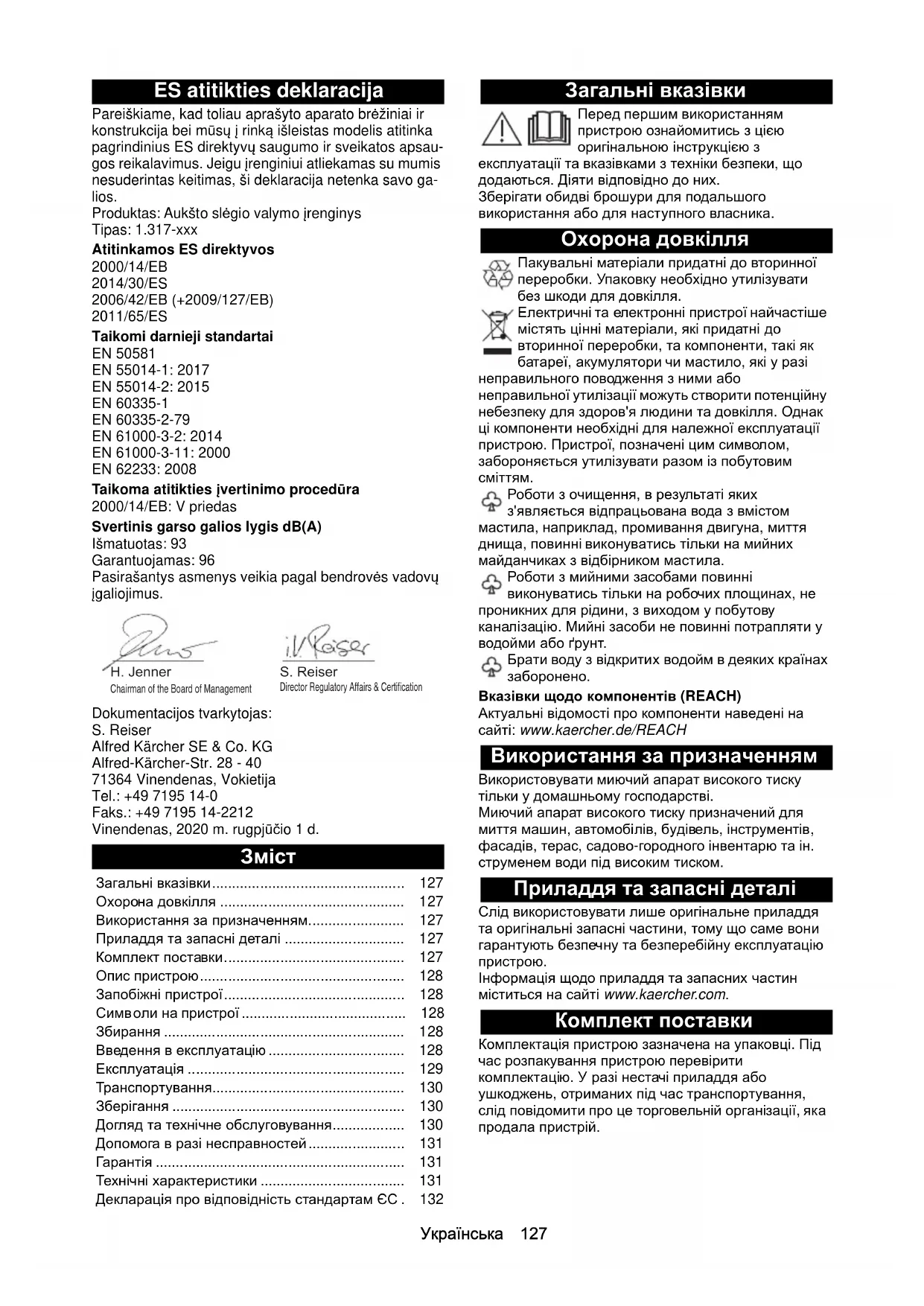

Загальні вказівки Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подальшого використання або для наступного власника. Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я лю дини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим

Роботи з очищення, в результаті яких з'являється відпрацьована вода з вмістом мастила, наприклад, промивання двигуна, миття днища, повинні виконуватись тільки на мийних майданчиках з відбірником мастила. Роботи з мийними за собами повинні виконуватись тільки на робочих площинах, не проникних для рідини, з виходом у побутову каналізацію. Мийні засоби не повинні потрапляти у водойми або ґрунт. Брати воду з відкритих водойм в деяких країнах заборонено. Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.de/REACH Використання за призначенням Використовувати миючий апарат високого тиску тільки у домашньому господарстві. Миючий апарат високого тиску призначений для миття машин, автомобілів, будівель, інструментів, фасадів, терас, садово-городного інвентарю та ін. струменем води під високим тиском. Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

• Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Комплект поставки Комплектація пристрою зазначена на упаковці. Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій. Загальні вказівки p. 127
• Охорона довкілля p. 127
• Використання за призначенням p. 127
• Приладдя та запасні деталі p. 127
• Комплект поставки p. 127
• Опис пристрою p. 128
• Запобіжні пристрої p. 128

• оли на пристрої p. 128
• Збирання p. 128
• Введення в експлуатацію p. 128
• Експлуатація p. 129
• Транспортування p. 130
• Зберігання p. 130
• Догляд та технічне обслуговування p. 130
• Допомога в разі несправностей p. 131
• Гарантія p. 131
• Технічні характеристики Декларація про відповідність стандартам ЄС . 132 Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser128 Українська Опис пристрою У цій інструкції з експлуатації описано максимальну комплектацію. Комплект поставки відрізняється залежно від моделі (див. упаковку). Рисунки див. на сторінці з зображеннями Малюнок A Малюнок B 1 Опора з ручкою для перенесення 2 Патрубок підведення води зі встановленим сітчастим фільтром 3 Транспортне колесо 4 Напрямна для шланга 5 Вимикач пристрою «0/OFF»/«I/ON» 6 Місце для зберігання струминної трубки 7 Шланг високого тиску 8 *Пляшка з миючим засобом Plug ‘n’ Clean 9 Місце для зберігання / паркувальне положення високонапірного пістолета 10 Ручка для транспортування, висувна 11 Струминна трубка з грязьовою фрезою для стійких забруднень 12 Струминна трубка Vario Power системи для основних завдань очищення 13 Високонапірний пістолет Power Control 14 Кнопка для від'єднання шланга високого тиску від високонапірного пістолета 15 Важіль високонапірного пістолета 16 Фіксатор високонапірного пістолета 17 Ручка для перенесення 18 Тримач шланга 19 Барабан для шланга високого тиску 20 Кривошипна ручка для барабана для шланга 21 Заводська табличка 22 Місце для приладдя 23 Гачки для кріплення сітки 24 Сітка для відсіку для приладдя 25 Мережевий кабель зі штепсельною вилкою 26 Муфта для підведення води 27 **Садовий шланг (армований, мінімальний діаметр 1/2 дюйма (13 мм), мінімальна довжина 7,5 м, зі стандартним швидкорознімним з'єднанням) 28 **Всмоктувальний шланг KÄRCHER для подачі води з відкритих ємностей (№ для замовлення 2.643-100.0) p. 131

• опція, ** потрібно додатково Запобіжні пристрої

Відсутні або змінені запобіжні пристрої Запобіжні пристрої призначені для вашого захисту. Забороняється змінювати запобіжні пристрої чи нехтувати ними. Вимикач пристрою Вимикач пристрою запобігає ненавмисній роботі

Фіксатор високонапірного пістолета Фіксатор блокує важіль високонапірного пістолета та захищає від ненавмисного запуску пристрою. Функція автоматичного зупинення Якщо важіль високонапірного пістолета відпускається, манометричний вимикач вимикає насос і подача води під високим тиском припиняється. При натисканні на важіль насос знову вмикається. Захисний вимикач двигуна У разі надмірної напруги в мережі захисний вимикач двигуна вимикає пристрій. Символи на пристрої

Рисунки див. на сторінці з зображеннями. Підготувати гвинти, що входять до комплекту поставки, і відповідну викрутку. Перед введенням в експлуатацію встановити незакріплені частини, що додаються, на пристрої. Установлення сітки для приладдя

1. Повісити сітку для приладдя на гачки.

Малюнок C Протягування шланга високого тиску через напрямну для шланга

1. шланг високого тиску протягнути ззаду через

направляючу для шланга. Малюнок D Встановлення муфти для підведення води

1. Пригвинтити муфту для підведення води до

патрубку для підведення води на пристрої. Малюнок E Введення в експлуатацію

Переконайтеся, що опір мережі в точці підключення (див. главу Технічні характеристики) не перевищує максимально допустимий опір. У разі виникнення питань щодо імпедансу мережі в точці підключення потрібно звернутися до організації, що постачає електроенергію.

1. Поставити пристрій на рівну поверхню.

2. У пристроях з барабаном для шланга:

розмотати шланг високого тиску з барабану.

розмотати шланг високого тиску та розплутати петлі та перекручення (за наявності).

4. Повністю протягнути шланг високого тиску через

5. Вставити шланг високого тиску у високонапірний

пістолет до клацання.

Слідкувати за правильним вирівнюванням ніпеля. Малюнок F

6. Перевірити надійність з'єднання, потягнувши за

шланг високого тиску.

увати струмінь води під високим тиском на людей, тварин, увімкнене електричне обладнання чи на сам пристрій. Захищати пристрій від морозу. Не допускається безпосереднє під’єднання пристрою до громадської мережі питного водопостачання.Українська 129 Подача води Параметри для підключення зазначені на заводській табличці або в главі Технічні характеристики. Дотримуватись приписів підприємства водопостачання.

Пошкодження через забруднену воду Забруднення, що містяться у воді, можуть спричинити пошкодження насоса і приладдя. Для захисту радимо скористатись водяним фільтром KÄRCHER (спеціальне приладдя, номер для замовлення 4.730-059). Підключення до водопроводу

Шлангова муфта з системою захисту від

ротікання Aquastop на патрубку пристрою для підведення води Пошкодження насоса Не використовуйте шлангову муфту з Aquastop на патрубку пристрою для підведення води. Муфту Aquastop можна використовувати на водопровідному крані.

1. Встановити садовий шланг на муфту для

2. Приєднати садовий шланг до водопроводу.

3. Повністю відкрити водопровідний кран.

Малюнок G Подавання води з відкритих резервуарів

чий апарат високого тиску зі всмоктувальним шлангом KÄRCHER і зворотним клапаном (спеціальне приладдя, номер для замовлення 2.643-100) призначений для всмоктування води з відкритих резервуарів, наприклад з бочок для дощової води або ставків (максимальну висоту всмоктування див. у главі Технічні характеристики). У режимі всмоктування використання муфти для підведення води не потрібне.

моктувальний шланг водою.

2. Пригвинтити всмоктувальний шланг до патрубка

для підведення води на пристрої і помістити в джерело води (наприклад, в бочку для дощової

Видалення повітря з пристрою

1. Увімкнути пристрій «I/ON».

2. Розблокувати важіль високонапірного пістолета.

3. Натиснути важіль високонапірного пістолета.

Пристрій вмикається.

4. Дати пристрою попрацювати протягом максимум

2 хвилин, поки вода не почне виходити з високонапірного пістолета без бульбашок.

5. Відпустити важіль високонапірного пістолета.

6. Зафіксувати важіль високонапірного пістолета.

Сухий хід насоса Пошкодження пристрою Якщо пристрій не створює тиску протягом 2 хвилин, вимкнути пристрій і слідувати інструкціям в розділі Допомога в разі несправностей. Експлуатація під високим тиском

Пошкодження пофарбованих або чутливих

Поверхні пошкоджуються у разі занадто малої відстані до об'єкта або у разі вибору невідповідної струминної трубки. Під час очищення пофарбованих поверхонь дотримуватися відстані не менше 30 см. Не очищувати автомобільні шини, пофарбовані або чутливі поверхні з використанням грязьової

1. Вставити струминну трубку в високонапірний

пістолет і за фіксувати її, повернувши на 90°. Малюнок H

2. Увімкнути пристрій («I/ON»).

3. Розблокувати важіль високонапірного пістолета.

4. Натиснути важіль високонапірного пістолета.

Пристрій вмикається.

5. Повертати струминну трубку Vario Power системи

Power Control, поки на індикаторі тиску не відобразиться необхідний рівень тиску. Експлуатація з миючим засобом

Недотримання паспорта безпеки Серйозна шкода здоров'ю через неправильне використання мийного засобу Дотримуватися паспорту безпеки виробника мийного засобу, зокрема вказівок щодо засобів індивідуального захисту.

Мийний засіб може додаватись тільки за низького

Для роботи з мийними засобами необхідний контейнер з мийним засобом Plug 'n' Clean. Мийні засоби KÄRCHER можна придбати готовими до використання в спеціаль ному контейнері системи Plug 'n' Clean.

1. Зняти кришку контейнера з мийним засобом

системи Plug 'n' Clean.

2. Встановити контейнер з мийним засобом

отвором вниз в роз'єм для подачі мийного засобу системи Plug 'n' Clean. Малюнок I

3. Використовувати струминну трубку Vario Power.

4. Повертати струминну трубку в напрямку «MIX»,

поки на високонапірному пістолеті не з’явиться «MIX». Під час роботи розчин миючого засобу додається

Рекомендований метод чищення

1. Ощадливо розпилити мийний засіб на суху

поверхню й залишити на деякий час (не

2. Розчинений бруд змити струменем води під

високим тиском. Після роботи з мийним засобом

1. Зняти пляшку з мийним засобом Plug 'n' Clean з

кріплення і закрити її кришкою.

2. Поставити пляшку з миючим засобом у кріплення

3. Промити пристрій чистою водою протягом прибл.

30 секунд.130 Українська Переривання роботи

1. Відпустити важіль високонапірного пістолета.

Якщо важіль відпускається, пристрій вимикається. Високий тиск в системі зберігається.

2. Зафіксувати важіль високонапірного пістолета.

3. Встановити високонапірний пістолет і струминну

трубку в паркувальне положення.

4. Під час перерв у роботі понад 5 хвилин пристрій

слід вимикати «0/OFF». Завершення роботи

Тиск у системі Травми внаслідок неконтрольованого виходу води під високим тиском Від'єднувати шланг високого тиску від високонапірного пістолета або пристрою тільки тоді, коли в системі відсутній тиск.

1. Відпустити важіль високонапірного пістолета.

2. Закрити водопровідний кран.

3. Натискати важіль високонапірного пістолета

протягом 30 секунд. Тиск, що залишився в системі, скидається.

4. Відпустити важіль в

исоконапірного пістолета.

5. Зафіксувати важіль високонапірного пістолета.

6. Від'єднати пристрій від системи водопостачання.

7. Вимкнути пристрій «0/OFF».

8. Витягнути штепсельну вилку з розетки.

Недотримання ваги Небезпека травмування та пошкоджень Під час транспортування враховувати вагу

Перенесення пристрою

1. Підняти пристрій за ручки і перенести.

1. Витягнути ручку для транспортування до

2. Тягнути пристрій за ручку для транспортування.

Транспортування пристрою в транспортному засобі

1. Перед транспортуванням в горизонтальному

положенні зняти контейнер з мийним засобом Plug 'n' Cleaner з кріплення і закрити його

2. Зафіксувати пристрій від зсунення та

Недотримання ваги Небезпека травмування та пошкоджень Під час зберігання враховувати вагу пристрою. Зберігання пристрою

1. Поставити пристрій на рівній поверхні.

2. Від'єднати струминну трубку від високонапірного

3. Натиснути розмикальну кнопку на

високонапірному пістолеті і від'єднати шланг високого тиску від пістолета.

Пошкодження шланга високого тиску Пошкодження шланга високого тиску через неправильний напрямок обертання Під час намотування звертати увагу на напрямок обертання барабана для шланга.

4. У пристроях з барабаном для шланга:

допомогою рукоятки повернути барабан для шланга проти годинникової стрілки і намотати шланг високого тиску.

шланг високого тиску на пристрої для зберігання.

6. Укласти мережевий кабель та інші приладдя на

Дотримуватися додаткових вказівок перед тривалим зберіганням, див. главу Догляд та технічне обслуговування. Захист від морозу

Небезпека замерзання Не повністю випорожнені пристрої можуть бути пошкоджені через мороз. Повністю спорожнити пристрій та додаткове обладнання. Захистити пристрій від морозу. Повинні бути виконані такі умови: Пристрій від'єднаний від системи водопостачання. високонапірний пістолет від'єднаний від шланга високого тиску.

1. Увімкнути пристрій «I/ON».

2. почекати не більше 1 хвилини, поки на шлангу

окого тиску не припинить виступати вода.

3. Вимкнути пристрій.

4. Зберігати пристрій з приладдям в захищеному

від морозу приміщенні. Догляд та технічне обслуговування

Небезпека ураження електричним струмом Травми в результаті торкання струмоведучих

Вимкнути пристрій. Витягти штепсельну вилку. Пристрій не потребує технічного обслуговування, тобто виконання регулярного технічного обслуговування не потрібно. Очищення сітчастого фільтра в патрубку для підведення води

Пошкоджений сітчастий фільтр в патрубку для підведення води Пошкодження пристрою через забруднення води Перевірити сітчастий фільтр на наявність пошкоджень, перш ніж вставляти його в патрубок для підведення води. Очищати сітчастий фільтр в патрубку для підведення води в міру необхідності.

1. Зняти муфту з патрубка для підведення води.

2. Витягти сітчастий фільтр плоскогубцями.

ромити сітчастий фільтр під проточною водою. Малюнок K

4. Вставити сітчастий фільтр в патрубок для

підведення води.Українська 131 Допомога в разі несправностей Несправності часто мають просту причину, яку можна усунути самостійно за допомогою інструкцій, наведених нижче. За наявності сумнівів або в разі неназваних несправностей слід звертатися до авторизованої сервісної служби.

Небезпека ураження електричним струмом Травми в результаті торкання струмоведучих

Вимкнути пристрій. Витягти штепсельну вилку. Пристрій не працює

1. Натиснути важіль високонапірного пістолета.

Пристрій вмикається.

вірити відповідність напруги, зазначеної на заводській табличці, напрузі джерела живлення.

3. Перевірити мережевий кабель на пошкодження.

4. Якщо двигун перевантажений і спрацював

захисний вимикач двигуна: a Вимкнути пристрій «0/OFF». b Дати пристрою охолонути впродовж 1 години. c Увімкнути пристрій «I/ON» та знову розпочати

Якщо несправність з'являється багато разів, доручити перевірку пристрою сервісній службі.

й не запускається, двигун гудить Падіння напруги через слабку електромережу або у разі використання подовжувача.

1. Під час увімкнення насамперед натиснути важіль

високонапірного пістолета, потім увімкнути пристрій «I/ON». У пристрої не створюється тиск Занадто слабка подача води

1. Повністю відкрити водопровідний кран.

2. Перевірити подачу води на достатній обсяг.

Сітчастий фільтр в патрубку підведення води

1. Витягти сітчастий фільтр з патрубка підведення

2. Промити сітчастий фільтр під проточною водою.

У пристрої міститься повітря.

1. Видалити повітря з пристрою:

a Увімкнути пристрій без підключеної струминної трубки не більше ніж на 2 хвилини. b Натиснути високонапірний пістолет і почекати, поки на пістолеті не почне виступати вода без бульбашок повітр

c Приєднати струминну трубку. d У режимі всмоктування дотримуватися макс. висоти всмоктування (див. розділ Технічні характеристики). Великі перепади тиску

1. Очистити сопло високого тиску:

a Видалити забруднення з отвору сопла голкою. b Промити сопло високого тиску водою спереду.

2. Перевірити обсяг води, що подається.

Пристрій негерметичний

1. Незначна негерметичність пристрою обумовлена

технічними особливостями

негерметичності звернутися до авторизованої сервісної служби. Миючий засіб не всмоктується

1. Використовувати струминну трубку Vario Power і

повернути в напрямку «MIX».

2. Перевірити, чи вставлений контейнер з мийним

засобом Plug 'n' Clean отвором вниз у патрубок подачі мийного засобу.

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до т орговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Технічні характеристики K 7 Power Premium Power Електричне підключення Напруга V 230 230 Фаза ~1 1 Частота Hz 50 50 Максимально допустимий імпеданс

Ω 0,394 + j0,246 0,394 + j0,246 Під’єднувана потужність kW 3,0 3,0 Ступінь захисту IPX5 IPX5 Клас захисту II Запобіжник мережі (інерційний) A16 16 Патрубок для підключення водопостачання Тиск на вході (макс.) MPa 1,2 1,2 Температура на вході

°C 60 60 Витрата на вході (мін.) l/min 12 12 Висота всмоктування

m0,5 0,5 Робочі характеристики пристрою Робочий тиск MPa 15 15 Макс. допустимий тиск MPa 18 18 Об'єм подачі, вода l/min 9,2 9,2 Об'єм подачі, макс. l/min 10 10 Об'єм подачі, мийний

l/min 0,3 0,3 Сила віддачі високонапірного

N27 27 Розміри та вага Типова робоча вага kg 19,1 19,5 Довжина mm 458 459 Ширина mm 330 330 Висота mm 666 666 Розраховані значення згідно з EN 60335-2-79 Значення вібрації на руці/

0,6 0,6132 Қазақша Зберігається право на внесення технічних змін. Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Миючий ап арат високого тиску Тип: 1.317-xxx Відповідні директиви ЄС 2000/14/ЄС 2014/30/ЄС 2006/42/EG (+2009/127/EG) 2011/65/ЄС Застосовувані гармонізовані стандарти EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-11: 2000 EN 62233: 2008 Застосовуваний метод оцінки відповідності 2000/14/ЄС: Додаток V Рівень звукової потужності, дБ(A) Виміряний: 93 Гарантований: 96 Особи, що нижче підписалися, діють за дорученням і за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 м. Вінненден, 01.08.2020
