ПОСІБНИК КОРИСТУВАЧА IHGC963A1XUK GORENJE

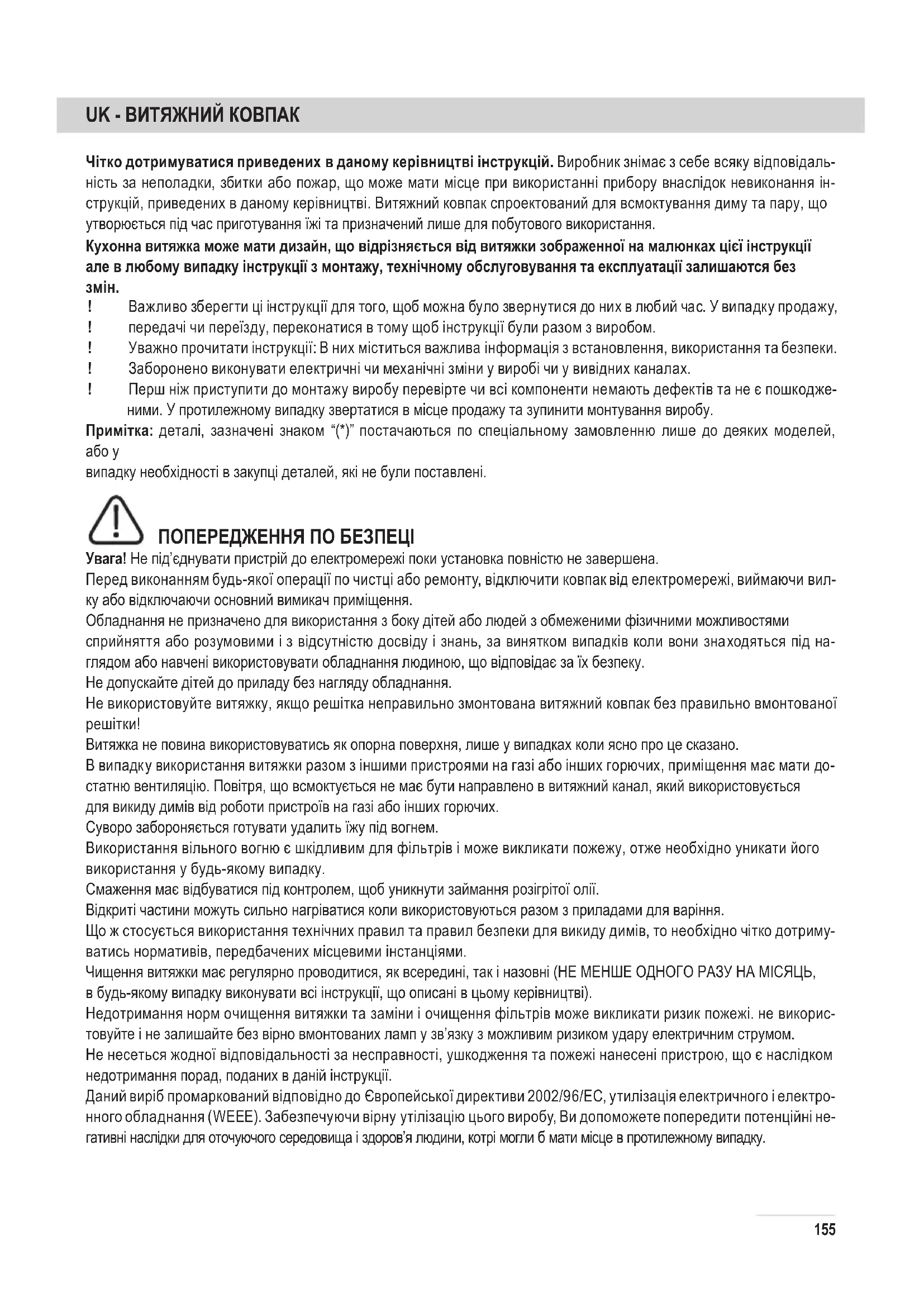

UK - ВИТЯЖНИЙ КОВПАК Чітко дотримуватися приведених в даному керівництві інструкцій. Виробник знімає з себе всяку відповідаль- ність за неполадки, збитки або пожар, що може мати місце при використанні прибору внаслідок невиконання ін- струкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання. Кухонна витяжка може мати дизайн, що відрізняється від витяжки зображенної на малюнках цієї інструкції але в любому випадку інструкції з монтажу, технічному обслуговування та експлуатації залишаются без

! Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в любий час. У випадку продажу, ! передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом. ! Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки. ! Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах. ! Перш ніж приступити до монтажу виробу перевірте чи всі компоненти немають дефектів та не є пошкодже- ними. У протилежному випадку звертатися в місце продажу та зупинити монтування виробу. Примітка: деталі, зазначені знаком “(*)” постачаються по спеціальному замовленню лише до деяких моделей,

випадку необхідності в закупці деталей, які не були поставлені. ПОПЕРЕДЖЕННЯ ПО БЕЗПЕЦІ Увага! Не під’єднувати пристрій до електромережі поки установка повністю не завершена. Перед виконанням будь-якої операції по чистці або ремонту, відключити ковпак від електромережі, виймаючи вил- ку або відключаючи основний вимикач приміщення. Обладнання не призначено для використання з боку дітей або людей з обмеженими фізичними можливостями сприйняття або розумовими і з відсутністю досвіду і знань, за винятком випадків коли вони знаходяться під на- глядом або навчені використовувати обладнання людиною, що відповідає за їх безпеку. Не допускайте дітей до приладу без нагляду обладнання. Не використовуйте витяжку, якщо решітка неправильно змонтована витяжний ковпак без правильно вмонтованої

Витяжка не повина використовуватись як опорна поверхня, лише у випадках коли ясно про це сказано. В випадку використання витяжки разом з іншими пристроями на газі або інших горючих, приміщення має мати до- статню вентиляцію. Повітря, що всмоктується не має бути направлено в витяжний канал, який використовується для викиду димів від роботи пристроїв на газі або інших горючих. Суворо забороняється готувати удалить їжу під вогнем. Використання вільного вогню є шкідливим для фільтрів і може викликати пожежу, отже необхідно уникати його використання у будь-якому випадку. Смаження має відбуватися під контролем, щоб уникнути займання розігрітої олії. Відкриті частини можуть сильно нагріватися коли використовуються разом з приладами для варіння. Що ж стосується використання технічних правил та правил безпеки для викиду димів, то необхідно чітко дотриму- ватись нормативів, передбачених місцевими інстанціями. Чищення витяжки має регулярно проводитися, як всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції, що описані в цьому керівництві). Недотримання норм очищення витяжки та заміни і очищення фільтрів може викликати ризик пожежі. не викорис- товуйте і не залишайте без вірно вмонтованих ламп у зв’язку з можливим ризиком удару електричним струмом. Не несеться жодної відповідальності за несправності, ушкодження та пожежі нанесені пристрою, що є наслідком недотримання порад, поданих в даній інструкції. Даний виріб промаркований відповідно до Європейської директиви 2002/96/EC, утилізація електричного і електро- нного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні не- гативні наслідки для оточуючого середовища і здоров’я людини, котрі могли б мати місце в протилежному випадку.156 С и м в о л на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконува- тися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводжен- ня з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб. Прилад спроектовано, випробувано і виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення при- готування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного (-их) фільтру (-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру (-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефектив- ності та мінімізації шуму. УВАГА! Відсутність установлення гвинтів та деталей кріплення у відповідності до цих інструкцій може призвести до ризику електричного характеру. ВИКОРИСТАННЯ Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря. РЕЖИМ ВІДВОДУ Пари виводяться назовні через вивідну трубу закріплену до фланця з’єднання. Діаметр вивідної труби повинен відповідати діаметру з’єднувального кільця. Увага! Вивідна труба не постачається і тому необхідно її придбати окремо. В горизонтальній частині вивідна труба має бути трохи піднята (під кутом близько 10°) так щоб можна було швидше виводити повітря назовні. Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти. Під’єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з’єднуючий фланець). Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмок- тування та значне збільшення рівня шуму. Тому ми знімаємо з себе всяку відповідальність по вищесказаному. ! Використати якомога короткий витяжний канал. ! Використати витяжний канал з якомога найменшою кількістю поворотів (максимальний кут повороту: 90°). ! Уникати різких змін площі перерізу витяжного каналу. ! Використовувати канал з якомога гладенькою поверхнею. ! Матеріал витяжного каналу має відповідати нормативам. РЕЖИМ РЕЦИРКУЛЯЦІЇ Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовува- ти ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.157

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50cm, у випадку електричних плит, та 65cm, у випадку газових та комбінованих плит. Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити. ПІД’ЄДНАННЯ ДО ЕЛЕКТРОМЕРЕЖІ Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині ви- тяжки. Якщо в комплект входить вилка під’єднання в електромережу, то слід під’єднати витяжку до розетки, що від- повідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під’єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції. Увага! перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контр- олюйте щоб шнур мережі був змонтований вірно. Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі тех- нічного обслуговування.

Виріб має значну вагу, тому його переміщення й встановлення повинно виконуватися не менше як двома особами Перед початком монтажу:

• Перевірте щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу.

• Зніміть вугільний фільтр/и якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову вста- новлюються якщо Ви хочете використовувати ковпак в режимі рециркуляції.

• Перевірити щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і збережіть.

• Якщо можливо, від’єднайте і відсуньте кухонні меблі, що знаходяться під ковпаком і навкруги зони його інсталяції, для забезпечення більш вільного доступу до стелі/стін де ковпак буде прикріплений. Якщо це не- можливо якомога ретельніше захистіть меблі і інші предмети на час монтування. Виберіть рівну поверхню, накрийте її захисним покриттям і розмістіть на ній ковпак і деталі для кріплення.

• Також перевірте щоб поряд із зоною монтажу ковпака (в зоні, доступній також після монтажу ковпака) зна- ходилася мережева резетка і отвір для димоходу, який виводить дим на вулицю (лише в режимі відводу).

• Виконати всі необхідні роботи (наприклад: встановлення мережевої резетки і/або виконання отвору для димової труби). В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.158 ФУНКЦІОНУВАННЯ Використовуйте інтенсивну швидкість у випадку особливо високої концентрації кухонних парів. Рекомендуємо включити витяжку за 5 хвилин до початку готування їжі і залишити його включеним на протязі 15 хвилин після закінчення готування їжі. Для вибору функцій на капот тільки злегка натисніть і утримуйте контроль. T1. Stand by (панель контролю виключена – всі функції відключені) / ВКЛ (панель контролю включена) Примітка: Після одної хвилини не використання витяжки (втягування і світло) вона автоматично повернеть- ся в stand/by. T2. ВКЛ/ВИКЛ світло Натиснути ще раз щоб виключити світло. T3. ВКЛ/ВИКЛ Автоматичного режиму роботи “ADAPTTECH” Витяжка автоматично вибирає швидкість (потужність) втягування, якщо сенсори витяжки зареєструють умо- ви при яких необхідне збільшення. Якщо відсутні зміни умов середовища, після 10 хвилин (якщо витяжка вже настроєна на швидкість (потуж- ність) втягування 1), витяжка виключиться. Примітка: для правильного використання цієї функції спочатку виконати «Установка параметрів Автоматич- ного режиму роботи» (дивись відповідний параграф). Примітка: Якщо під час автоматичного режиму роботи користувач впливає на інші функції які регулюють швидкість, функція автоматично режиму роботи відключається. T4. Ручний вибір швидкості (потужності) втягування: L1: швидкість (потужність) втягування 1 L2: швидкість (потужність) втягування 2 L3: швидкість (потужність) втягування 3 Натиснути ще раз щоб виключити витяжку (ВИКЛ). Примітка: ручний вибір виключає будь яку іншу настроєну функцію яка відноситься до втягування. T5. ВКЛ/ВИКЛ швидкості (потужності) інтенсивного втягування “POWER BOOST” (запрограмованого на час) Примітка: Після 5 хвилин роботи витяжка повернеться в попередній стан. T6. ВКЛ/ВИКЛ спосіб роботи “REFRESH”. Кожних 50 хвилин роботи включиться швидкість (потужність) втягування 1 на 10 хвилин. T7. ВКЛ/ВИКЛ Уповільнене виключення швидкості (потужності) втягування (приблизно 30 хвилин) Примітка: ця функція є в наявності для швидкостей, які вибираються за допомогою кнопки T4. T8. Ііндикатор і перезапуск насичення фільтрів Кнопка включиться автоматично фіксованим світлом, коли необхідно провести обслуговування фільтру жи-

Кнопка включиться автоматично мигаючим світлом, коли необхідно провести обслуговування фільтру акти- вованого вугілля. Після проведення обслуговування, з виключеною витяжкою і активною кнопкою, нажати кнопку більше ніж на 3 секунди щоб зробити перезапуск індикатора насичення фільтрів, повторити операцію якщо необхідно (наприклад якщо насичені обидва фільтри). Активація індикатора насичення фільтру активованого вугілля Індикатор насичення фільтру активованого вугілля дезактивований. Щоб включить його потрібно дотриму- ватися прикладу: З включеним дисплеєм (ВКЛ) і виключеним втягуванням (ВИКЛ) натиснути одночасно кнопки T7 і T8 на біль- ше ніж 3 секунди, кнопка T8 включиться фіксованим світлом приблизно на 5 секунд, щоб показати активацію. Щоб дезактивувати, повторити операцію, кнопка T8 буде мигати приблизно 5 секунд, щоб показати дезакти- вацію.159 Регулювання параметрів для Автоматичного режиму роботи З метою правильного автоматичного режиму роботи виконати «Калібровку витяжки». Калібровка витяжки З включеним дисплеєм (ВКЛ) і виключеним втягуванням (ВИКЛ), натиснути кнопку T3 на 5 секунд. Швидкість (потужність) втягування 1 почне працювати і кнопка T3 мигає, показуючи що почалася калібровка ви- тяжки, яка буде проходити приблизно 5 хвилин. Примітка: щоб перервати калібровку натиснути T3 на 5 секунд; калібровка буде визнана недійсною і повинна буде повторитися.

Увага! Перед будь-якою операцією чистки чи обслуговування, від’єднайте витяжку від електромережі, витягуючи вилку або відключаючи головний вимикач житла.

Витяжка має чиститись часто і як зовні так і в середині (по крайній мірі з такою ж періодичністю як і догляд за фільтрами для затримання жирів). Для чистки використовуйте спеціальну серветку, намочену нейтральним рідким миючим засобом. Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ! Увага: Не виконання правил чищення і заміни фільтрів може привести до ризику виникнення пожежі. Тому реко- мендуємо дотримуватись приведених інструкцій. Знімається всяка відповідальність в зв’язку з можливими ушкодженнями двигуна і пожежами, що виникли внаслі- док невірного ремонту або не виконання вищеописаних попереджень. ФІЛЬТР ЗАТРИМКИ ЖИРІВ Затримує жировi сполучення, що виникають під час приготування їжі. Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом. При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться. Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення фільтру. ВУГІЛЬНИЙ ФІЛЬТР (тільки в режимі рециркуляції) Вбирає неприємні запахи кухні. Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в за- лежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці. НЕ підлягає миттю чи поновленню. ЗАМІНА ЛАМП Витяжка обладнана системою освітлення на основі технології діодів (LED). ДІОДИ забезпечують оптимальне освітлення, тривалість їх в 10 раз вища від звичайних лампочок та дають 90% економії електроенергії. Щодо їх заміни звертайтеся до служби технічного обслуговування.160161162163164165HE
