IHGC963A1XUK - Köksfläkt GORENJE - Gratis bruksanvisning och manual

BRUKSANVISNING IHGC963A1XUK GORENJE

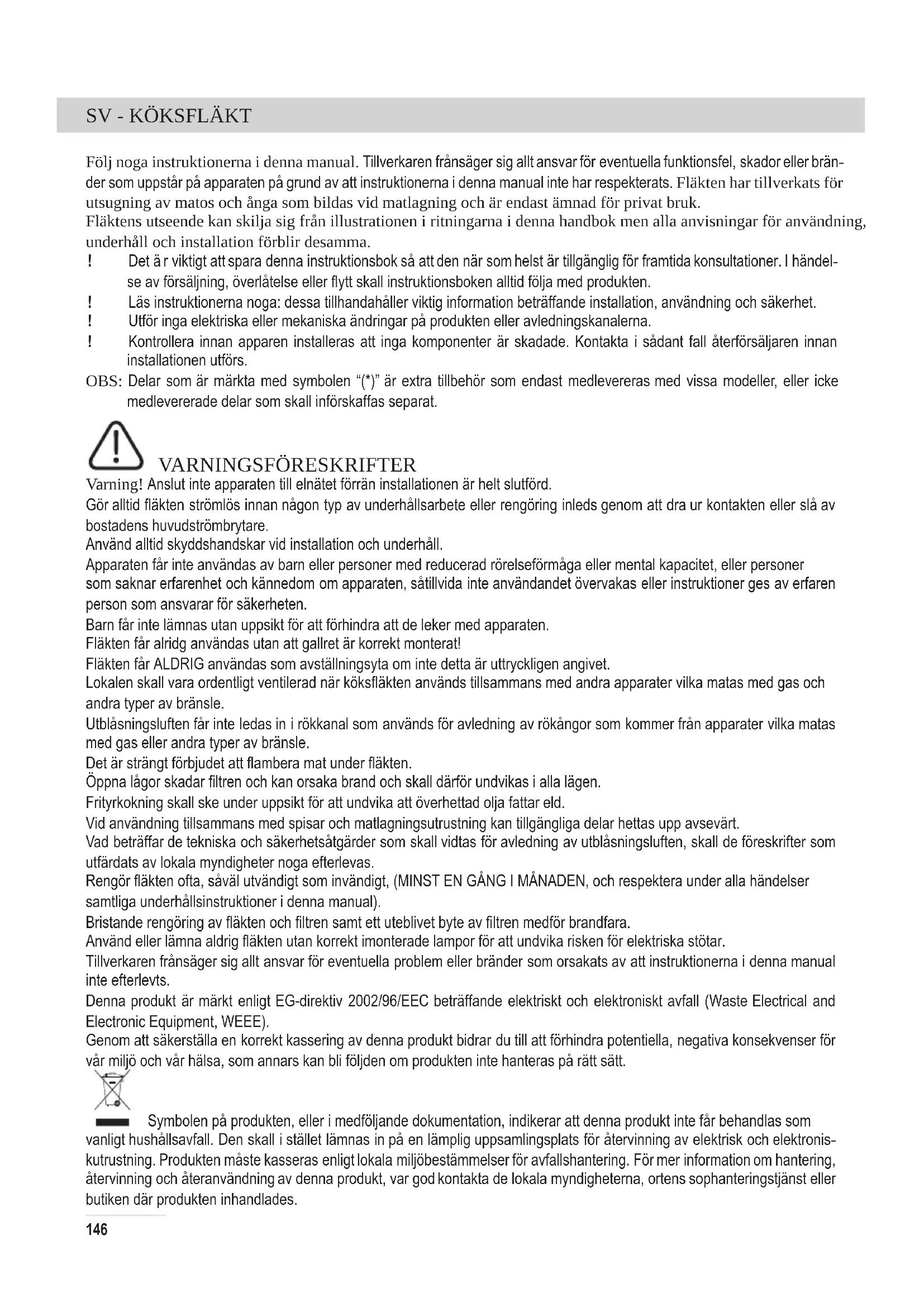

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller brän- der som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk. Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma. ! Det ä r viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsultationer. I händel- se av försäljning, överlåtelse eller ytt skall instruktionsboken alltid följa med produkten. ! Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet. ! Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna. ! Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs. OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat. VARNINGSFÖRESKRIFTER Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd. Gör alltid äkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. Använd alltid skyddshandskar vid installation och underhåll. Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. Fläkten får alridg användas utan att gallret är korrekt monterat! Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. Lokalen skall vara ordentligt ventilerad när köksäkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle. Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. Det är strängt förbjudet att ambera mat under äkten. Öppna lågor skadar ltren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt. Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas. Rengör äkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual). Bristande rengöring av äkten och ltren samt ett uteblivet byte av ltren medför brandfara. Använd eller lämna aldrig äkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar. Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts. Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE). Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronis- kutrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.147 Apparat utformad, testad och tillverkad i enlighet med:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ äkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettltret vid behov för att bevara fettltrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet. Varning! En utebliven installation av de xeringsskruvar och xeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker. ANVÄNDNING Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som lterversion med intern återcirkulation. UTSUGNINGSVERSION Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är xerat på anslutningsänsen. Avledningsröret skall ha samma diameter som anslutningsänsen. Varning! Avledningsröret medlevereras inte och skall införskaffas separat. Röret skall, även när det är horisontellt draget, alltid luta lätt (cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen. I det fall äkten är försedd med kollter skall dessa tas ur. Rören och utloppsöppningarna i väggen med vilka äkten skall anslutas bör ha samma diameter som luftutsläppet (anslut- ningsänsen). det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån. Vi avsäger oss därför allt ansvar gällande denna typ av problem. ! Använd ett så kort rör som möjligt. ! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90°). ! Undvik stora skillnader i rörets tvärsnittsarea. ! Använd rör vars insida är så slät som möjligt. ! Röret skall vara tillverkat av i lag godkända material. FILTERVERSION Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När äkten används med denna version är det nödvändigt att installera ett extra aktivt kolltersystem. INSTALLATION Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksäktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avstånd skall detta respekteras. ELEKTRISK ANSLUTNING Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i äkten. Om äkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrif- ter. I det fall äkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspännings- klass III, i enlighet med installationsbestämmelserna. Varning! kontrollera innan äktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad. Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor i det kabeln skadats.148 MONTERING Produkt med hög vikt. För yttning och installation av äktkåpan krävs minst två personer. Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.

• Ta ur det/de aktiva kol ltret/n om sådana är medlevererade (se även den härför gällande paragrafen). Denna /dessa monteras tillbaka endast om äkten skall användas som lterversion.

• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i äkten (av transportskäl), avlägsna eventuellt och spar.

• Om det är möjligt skall möbler under och intill äktens installationsområde kopplas ur och avlägsnas i syftet att öka åtkomligheten till taket/väggen där äkten skall installeras. I annat fall skall möbler och delar i området intill

• installationsplatsen så långt det är möjligt skyddas. Välj en plan yta och täck den med ett skyddande överdrag där äkten och medlevererade delar läggs upp.

• Kontrollera också att ett elektriskt uttag nns i närheten av äktens installationsplats (på tillgänglig plats även när äkten är monterad) och att det går att ansluta äkten till en anordning som leder ut röken utomhus (gäller endast Utsugningsversionen).

• Utför alla nödvändiga väggarbeten (t.ex.: installationen av ett eluttag och/eller en öppning för avledningsrörets passa- ge). Fläkten är utrustad med xeringspluggar som passar de esta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvali cerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/ taket skall vara tillräckligt hållfast för att bära upp äktens vikt. FUNKTION Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning. En lätt vidröring av tangenterna är tillräcklig för att välja äktens funktioner. T1. Stand by (kontrollpanelen är släckt- alla funktioner är avstängda) / ON (kontrollpanelen är tänd) OBS: När äkten inte används (utsugning och belysning) går den automatiskt över i standbyläge efter cirka en minut. T2. ON/OFF Belysning Tryck igen för att släcka belysningen. T3. ON/OFF Automatisk funktion “AdaptTech” Fläkten ställer automatiskt in utsugningshastighet (effekt) 1, läser av miljöförhållandena i lokalen med hjälp av en sensor och höjer hastigheten om det är nödvändigt. I det fall miljöförhållandena i lokalen förblir oförändrade stängs äkten av efter 10 minuter (detta gäller under förutsätt- ning att äkten är inställd på utsugningshastighet (effekt) 1. OBS: för en korrekt användning av denna funktion skall »Inställning av den Automatiska Funktionens Parametrar« först genomföras (se härför gällande avsnitt). OBS: I det fall användaren manipulerar hastigheten med hjälp av andra funktioner när den automatiska funktionen är aktiverad, avaktiveras den automatiska ventilationen. T4. Manuell inställning av utsugningshastighet (effekt): L4: utsugningshastighet (effekt) 1 L5: utsugningshastighet (effekt) 2 L6: utsugningshastighet (effekt) 3 Tryck igen för stänga av äkten (OFF). OBS: den manuella inställningen utesluter alla andra funktionsinställningar som gäller luftutsugningen. T5. ON/OFF intensiv utsugningshastighet (effekt) “POWER BOOST” (tidsbestämd) OBS: Efter 5 minuters funktion återgår äkten till den tidigare inställda hastigheten. T6. ON/OFF funktionen “Refresh” Utsugningshastigheten (effekten) 1 startar och fungerar i 10 minuter varje 50 minuter som äkten står oanvänd. T7. ON/OFF Tidsbestämd avstängning av utsugningshastigheten (effekten). (cirka 30 minuter) OBS: denna funktion är disponibel för de hastigheter som väljs med tangenten T4. T8. Signal och reset av ltrens mättning149 När fettltret kräver underhåll tänds tangenten automatiskt med fast sken.När kolltret kräver underhåll tänds tangenten automatiskt med blinkande sken. Tryck efter avslutat underhåll och med avstängd äkt och aktiverad tangent ner tangenten under mer än 3 sekunder för att återställa signalen för ltrens mättning, upprepa förfarandet om så behövs (till exempel om båda ltren varit igengrodda). Aktivering av signalen för kolltrets mättning Signalen för kolltrets mättning är vanligtvis avaktiverad. Gör på följande sätt för att aktivera signalen: Tryck med påslagen display (ON) och avstängd utsugningshastighet (OFF) ned tangenterna T8 och T9 samtidigt under mer än 3 sekunder, tangenten T9 tänds med fast sken under cirka 5 sekunder vilket indikerar att signalen har aktiverats. Upprepa förarandet för att avaktivera funktionen, tangenten T9 blinkar under cirka 5 sekunder vilket indikerar att signalen har avaktiverats. Inställning av den Automatiska Funktionens Parametrar: utför ”Kalibrering av äkten” för en korrekt användning av den automatiska funktionen. Kalibrering av äkten Tryck med påslagen display (ON) och avstängd utsugningshastighet (OFF) ned tangenten T3 under 5 sekunder. Utsugningshastighet (effekt) 1 startar och tangenten T3 blinkar vilket indikerar att kalibreringen av äkten startat. Kalibreringen tar cirka 5 minuter i anspråk. OBS: tryck på tangenten T3 under 5 sekunder för att avbryta kalibreringen, denna ogiltigförklaras och måste alltså utföras på nytt. UNDERHÅLL Varning! Gör alltid äkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare. RENGÖRING Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring. Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL! Varning: Observera att en bristande rengöring av apparaten och icke utförda lterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga. Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats. Observera att en bristande rengöring av apparaten och ltren kan medföra brandrisk. Följ därför ovanstående instruktioner noga. FETTFILTER Detta suger upp fettpartiklar som bildas i samband med matlagningen. Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program. Vi tvätt i diskmaskin kan fettltret av metall missfärgas utan att detta på något sätt påverkar ltrets uppsugningsförmåga. När ltret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder. KOLFILTER (gäller endast lterversionen) Kolltret fångar upp obehagliga odörer som uppstår i samband med matlagningen. Kolltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning äkten används, på typen av matlagning och hur regelbundet fettltren rengörs. Det är under alla händelser nödvändigt att ersätta kollterpatronen minst var 4 månad. Filtret kan INTE rengöras eller återanvändas.150

Koppla ur apparaten från elnätet. Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi. Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%. Kontakta det tekniska servicekontoret för byte av lysdioderna.151
