ПОСІБНИК КОРИСТУВАЧА CIR60430CB ELECTROLUX

Отримати поради з використання, брошури, інструкції з усунення несправностей,інформацію щодо сервісу та ремонту:www.electrolux.com/supportМоже змінитися без оповіщення. 1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ........................................................ 1372. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ............................................................140

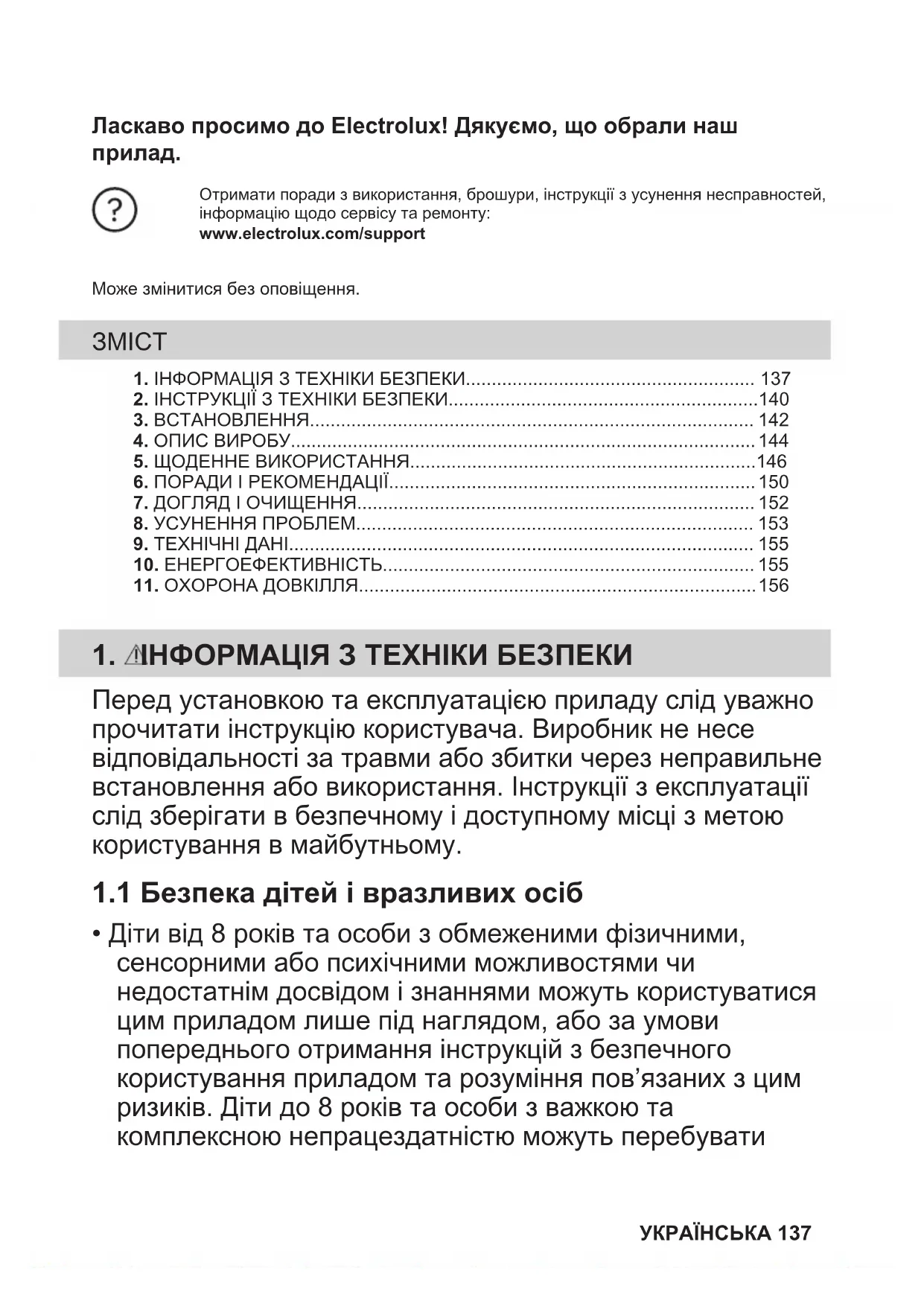

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за травми або збитки через неправильне встановлення або використання. Інструкції з експлуатації слід зберігати в безпечному і доступному місці з метою користування в майбутньому.

1.1 Безпека дітей і вразливих осіб

• Діти від 8 років та особи з обмеженими фізичними, сенсорними або психічними можливостями чи недостатнім досвідом і знаннями можуть користуватися цим приладом лише під наглядом, або за умови попереднього отримання інструкцій з безпечного користування приладом та розуміння пов’язаних з цим ризиків. Діти до 8 років та особи з важкою та комплексною непрацездатністю можуть перебувати УКРАЇНСЬКА 137поблизу приладу лише за умови, якщо знаходяться під безперервним спостереженням.

• Слідкуйте за тим, аби діти не бавилися із цим приладом.

• Тримайте усі пакувальні матеріали подалі від дітей та утилізуйте їх належним чином.

• ПОПЕРЕДЖЕННЯ! Прилад і його відкриті поверхні нагріваються під час використання. Не допускайте дітей та домашніх тварин до приладу під час його використання та охолодження.

• Якщо прилад оснащено засобами захисту від доступу дітей, їх необхідно активувати.

• Чищення або обслуговування приладу дітьми дозволяється лише під наглядом.

1.2 Загальна безпека

• Цей прилад призначено виключно для приготування їжі.

• Цей прилад призначений для використання в домашніх умовах у приміщенні.

• Цей прилад можна використовувати в офісах, готельних номерах, напів-готелях, приміщеннях для фермерського туризму та інших подібних приміщеннях, де застосування цього приладу не перевищує (середній) рівень побутового користування.

• ПОПЕРЕДЖЕННЯ: Прилад і його відкриті поверхні нагріваються під час використання. Необхідно поводитись обережно, щоб не торкатися нагрівальних

• ПОПЕРЕДЖЕННЯ: Готування без нагляду на варильній поверхні з використанням жиру чи олії може спричинити

• Дим є ознакою перегрівання. Ніколи не використовуйте воду для гасіння вогню під час готування. Вимкніть прилад і накрийте полум’я, наприклад, протипожежним покривалом або кришкою.

• ПОПЕРЕДЖЕННЯ: Прилад не повинен бути підключеним через зовнішній перемикач, наприклад 138 УКРАЇНСЬКАтаймер, або підключений до мережі, що регулярно вмикається та вимикається службовим пристроєм.

• ОБЕРЕЖНО: Необхідно контролювати процес готування. Необхідно безперервно стежити за короткотривалим процесом готування.

• ПОПЕРЕДЖЕННЯ: Небезпека займання: Не зберігайте речі на поверхнях для готування.

• Не можна класти на прилад металеві предмети, наприклад, ножі, виделки, ложки та кришки, оскільки вони можуть нагрітися.

• Не користуйтеся приладом, доки його не буде встановлено у вбудовану конструкцію.

• Не використовуйте пароочищувач для очищення

• Після користування елементом варильної поверхні вимкніть його за допомогою відповідної ручки. Не покладайтеся на детектор деко.

• Якщо склокерамічна/скляна поверхня трісне, вимкніть прилад та від'єднайте його від мережі живлення. Якщо прилад підключено до мережі живлення безпосередньо через розподільну коробку, вийміть запобіжник, щоб відключити прилад від джерела живлення. У будь-якому випадку, зверніться до авторизованого сервісного

• Задля уникнення небезпеки в разі пошкодження електричного кабелю його заміну має здійснювати виробник, представник авторизованого сервісного центру або інша кваліфікована особа.

• ПОПЕРЕДЖЕННЯ: Використовуйте лише запобіжники варильної поверхні, розроблені виробником пристрою для приготування, визнані придатними до використання відповідно до інструкцій із експлуатації від виробника або вбудовані у пристрій. Використання неналежних запобіжників може призвести до нещасних випадків. УКРАЇНСЬКА 1392. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

ПОПЕРЕДЖЕННЯ! Встановлювати цей прилад повинен лише кваліфікований фахівець. ПОПЕРЕДЖЕННЯ! Існує ризик травмування або пошкодження приладу.

• Повністю зніміть упаковку.

• Не встановлюйте й не використовуйте пошкоджений прилад.

• Дотримуйтеся інструкцій зі встановлення, що постачаються разом із приладом.

• Дотримуйтеся вимог щодо мінімальної відстані до інших приладів чи

• Будьте обережні під час переміщення приладу, оскільки він важкий. Використовуйте захисні рукавички та взуття, що постачається в комплекті.

• Захистіть зрізані сторони камери за допомогою ущільнювального матеріалу, щоб запобігти проникненню вологи, яка викликає набухання.

• Захистіть дно приладу від пари та

• Не встановлюйте прилад біля дверей або під вікном. Це допоможе запобігти падінню гарячого посуду з приладу під час відчинення дверей чи вікна.

• На дні кожного приладу знаходяться охолоджувальні вентилятори.

• Якщо прилад встановлено над шухлядою, дотримуйтеся вказаних нижче правил. – Не зберігайте невеликі шматки або аркуші паперу, які можуть потрапити всередину, оскільки вони можуть пошкодити охолоджувальні вентилятори або негативного вплинути на систему охолодження. – Слідкуйте за тим, щоб між дном приладу та речами, що зберігаються в шухляді, залишалося щонайменше 2 см.

• Зніміть розділювальні панелі, встановлені в шафі під приладом.

2.2 Під’єднання до електромережі

ПОПЕРЕДЖЕННЯ! Існує ризик займання та ураження електричним струмом.

• Усі електричні з'єднання мають виконуватися кваліфікованим електриком.

• прилад повинен бути заземлений.

• Перш ніж виконувати будь-які операції, переконайтеся, що прилад від’єднано від електромережі.

• Переконайтеся в тому, що параметри на табличці з технічними даними сумісні з електричними параметрами електроживлення від мережі.

• Переконайтеся, що прилад установлено правильно. Незакріплений або невідповідний кабель живлення або штепсель (якщо є) можуть призвести до нагрівання роз'ємів.

• Використовуйте відповідний кабель

• Не допускайте заплутування кабелю

• Переконайтеся, що встановлено захист від ураження електричним струмом.

• Використовуйте на кабелі кабельний

• Під час підключення приладу до розетки переконайтеся, що кабель живлення або штепсель (якщо є) не торкаються гарячого приладу або посуду.

• Не використовуйте розгалужувачі, перехідники й подовжувачі.

• Стежте за тим, щоби не пошкодити штепсельну вилку (якщо є) або кабель живлення. Для заміни пошкодженого кабелю треба звернутися до нашого авторизованого сервісного центру або до електрика.

• Елементи захисту від ураження електричним струмом та ізоляція мають бути закріплені так, аби їх не можна було зняти без спеціального інструмента. 140 УКРАЇНСЬКА• Вставляйте штепсельну вилку в розетку електроживлення лише після закінчення установки. Переконайтеся, що після установки є вільний доступ до розетки електроживлення.

• Не вставляйте вилку в розетку, яка ненадійно закріплена.

• Не тягніть за кабель живлення, щоб відключити прилад з мережі. Завжди вимикайте, витягаючи штепсельну

• Використовуйте лише належні ізолюючі пристрої, а саме: лінійні роз’єднувачі, запобіжники (гвинтові запобіжники слід викрутити з патрона), реле захисту від замикання на землю та контактори.

• Електрообладнання має бути оснащеним ізолюючим пристроєм для повного відключення від електромережі. Зазор між контактами ізолюючого пристрою має становити не менше 3 мм.

ПОПЕРЕДЖЕННЯ! Існує небезпека травмування, опіків і ураження електричним струмом.

• Не змінюйте технічні специфікації цього

• Перед першим використанням зніміть всю упаковку, маркування та захисну плівку (якщо застосовно).

• Переконайтеся в тому, що вентиляційні отвори не заблоковано.

• Під час роботи приладу не залишайте його без нагляду.

• Вимикайте зону готування після кожного використання.

• Не кладіть столові прибори або кришки каструль на конфорки. Вони можуть

• Не працюйте з приладом, якщо ваші руки мокрі або якщо він контактує з

• Не використовуйте прилад як робочу поверхню або як поверхню для зберігання речей.

• Якщо на поверхні приладу з’явилися тріщини, негайно від’єднайте його від електромережі. Це дозволить запобігти враженню електричним струмом.

• Користувачі з кардіостимуляторами мають дотримуватися мінімальної відстані 30 см від індукційних зон приготування під час роботи приладу.

• Коли ви кладете продукти в гарячу олію, вона може бризкати.

• Не використовуйте алюмінієву фольгу або інші матеріали між варильною поверхнею та посудом, якщо інше не вказано виробником цього приладу.

• Використовуйте лише аксесуари, рекомендовані виробником для цього

ПОПЕРЕДЖЕННЯ! Існує небезпека пожежі та вибуху.

• При нагріванні жирів і олії можливе вивільнення легкозаймистих парів. Готуючи з використанням жирів та олії, тримайте їх осторонь від відкритого вогню або гарячих предметів.

• У результаті вивільнення парів при нагріванні жирів та олії до дуже високої температури можливе їх самозаймання.

• Повторне використання олії, що містить залишки їжі, може спричинити пожежу за температури нижче тієї, при якій ця олія застосовувалася при першому приготуванні їжі.

• Не кладіть усередину приладу, поряд із ним або на нього легкозаймисті речовини чи предмети, змочені в легкозаймистих речовинах. ПОПЕРЕДЖЕННЯ! Існує ризик пошкодження приладу.

• Не тримайте гарячий посуд на панелі

• Не кладіть кришку гарячої каструлі на скляну варильну поверхню.

• Не допускайте, щоб посуд грівся, коли в ньому немає рідини.

• Будьте обережні, щоб не допускати падіння предметів чи посуду на прилад. Поверхня може бути пошкоджена.

• Не вмикайте зони варіння, якщо посуд порожній або відсутній.

• Кухонний посуд із чавуну або з пошкодженим дном може подряпати скло/склокераміку. Завжди піднімайте ці предмети, коли потрібно їх перемістити на варильній поверхні. УКРАЇНСЬКА 1412.4 Догляд та очищення

• Регулярно очищуйте прилад, щоб запобігти пошкодженню матеріалу

• Перед чищення вимкніть прилад і дайте йому охолонути.

• Не використовуйте пароочищувачі та водяні розпилювачі для очищення

• Витріть прилад м'якою вологою ганчіркою. Застосовуйте лише нейтральні миючі засоби. Не використовуйте абразивні засоби, абразивні серветки для очищення, розчинники або металеві предмети, якщо не вказано інше.

• Для ремонту приладу звертайтеся до авторизованого сервісного центру. Використовуйте лише оригінальні запасні частини.

• Стосовно ламп всередині цього виробу та запасних ламп, що продаються окремо: Ці лампи призначені для використання у побутових приладах з екстремальними фізичними умовами, такими як температура, вібрація, вологість, або призначені для надання інформації про стан роботи приладу. Вони не призначені для використання з іншою метою та не придатні для освітлення побутових приміщень.

ПОПЕРЕДЖЕННЯ! Існує небезпека травмування або

• По інформацію з належної утилізації приладу звертайтеся до місцевих органів влади.

• Від’єднайте прилад від електромережі.

• Відріжте кабель електричного живлення близько до приладу та утилізуйте його. Цей продукт по вмісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №139 від 10 березня 2017р.)

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

3.1 Перед встановленням

Перш ніж встановлювати варильну поверхню, запишіть наступну інформацію з таблички з технічними даними. Ця табличка розташована внизу варильної

Серійний номер ...........................

3.2 Вбудовані варильні поверхні

Експлуатувати вбудовані варильні поверхні можна лише після правильного вбудовування у шафки та робочі поверхні, які підходять для цього і відповідають

3.3 З'єднувальний кабель

• Варильну поверхню оснащено з'єднувальним кабелем.

• Щоби замінити пошкоджений кабель живлення, використовуйте кабель типу: H05V2V2-F який витримує температуру 90 °C або вище. Зверніться до авторизованого сервісного центру. З'єднувальний кабель має замінюватися лише кваліфікованим електриком.

Якщо варильна поверхня встановлюється під витяжкою, див. інструкції з монтажу витяжки, щоб дізнатися мінімальну відстань між приладами. 142 УКРАЇНСЬКАmin. 50mm min. 500mm Якщо прилад встановлено над шухлядою, вентиляція варильної поверхні під час процесу готування може нагрівати речі, що зберігаються в шухляді. min.

Знайдіть відео «Як встановити індукційну варильну поверхню Electrolux — Встановлення робочої поверхні», шляхом введення повної назви, зазначеної на малюнку нижче. www.youtube.com/electroluxwww.youtube.com/aeg How to install your Electrolux Induction Hob - Worktop installation УКРАЇНСЬКА 1434. ОПИС ВИРОБУ

4.1 Оснащення варильної поверхні

Індукційна зона нагрівання

4.2 Структура панелі керування

Керування приладом здійснюється за допомогою сенсорних кнопок. Символи на дисплеї, індикатори та звукові сигнали вказують на активовані функції.

ВКЛ/ВИМК Увімкнення та вимкнення варильної поверхні. Hob²Hood Увімкнення та вимкнення ручного режиму функції. Блокування / Захист від доступудітейБлокування та розблокування панелі керування. Пауза Увімкнення та вимкнення функції. - Дисплей установленого ступенянагріванняВідображення встановленого ступеня нагрівання. - Індикатори таймера зон нагрі‐ванняПоказує, для якої зони встановлюється час. 144 УКРАЇНСЬКАСен‐

- Дисплей таймера Показує час у хвилинах.

- Вибір зони нагрівання.

- Збільшення або зменшення тривалості.

- Установлення ступеня нагрівання.

PowerBoost Увімкнення функції.

4.3 Відображення ступеня нагріву

Дисплей Опис Зону нагрівання вимкнено.

Зона нагрівання працює. Точка означає зміну ступеня нагрівання наполовину. Працює Пауза. Працює Автоматичний розігрів. Працює PowerBoost.

Виникла несправність.

OptiHeat Control (3-ступеневий індикатор залишкового тепла): продовження готу‐ вання / підтримання страви теплою / залишкове тепло. Працює Блокування / Захист від доступу дітей. Посуд невідповідний, надто малий або на зоні нагрівання немає посуду. Працює Автоматичне вимикання.

4.4 OptiHeat Control (3-ступеневий

індикатор залишкового тепла) ПОПЕРЕДЖЕННЯ! / / Поки світиться індикатор, залишається ризик отримання опіків від залишкового тепла. Тепло для процесу готування їжі генерується індукційними зонами нагрівання безпосередньо в дні посуду. Склокераміка нагрівається від тепла

Індикатори / / з'являється, коли зона нагрівання гаряча. Вони показують рівень залишкового тепла для зон нагрівання, які використовуються в даний

Також може з'явитися індикатор: УКРАЇНСЬКА 145• для сусідніх зон нагрівання, навіть якщо ви їх не використовуєте,

• коли посуд стоїть на холодній зоні нагрівання,

• коли варильна поверхня вимкнена, але зона нагрівання ще гаряча. Індикатор зникає, коли зона нагрівання

5. ЩОДЕННЕ ВИКОРИСТАННЯ

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

5.1 Увімкнення та вимкнення

Торкніться і утримуйте впродовж 1 секунди, щоб увімкнути або вимкнути варильну поверхню.

5.2 Автоматичне вимикання

Функція автоматично вимикає варильну поверхню в разі, якщо:

• усі зони нагрівання вимкнені,

• після увімкнення варильної поверхні ви не налаштували ступінь нагріву,

• ви вилили або поклали щось на панель керування більш, ніж на 10 секунд (каструлю, ганчірку тощо). Варильна панель вимикається після звукового сигналу. Приберіть сторонній предмет або очистіть панель керування.

• варильна поверхня занадто нагрілася (наприклад, це може статися після википання усієї води в каструлі). Дочекайтеся, доки зона нагрівання охолоне, перш ніж знову використовувати варильну поверхню.

• використовується непідходящий посуд. Починає світитися символ , і через 2 хвилини зона нагрівання автоматично вимикається.

• ви не вимикаєте зону нагрівання й не змінюєте ступінь нагрівання. Через певний час починає світитися індикатор , після чого варильна поверхня вимикається. Співвідношення між ступенем нагрівання та часом, після якого вимикається варильна поверхня: Рівень нагрівання Варильна поверхня вимикається через , 1 - 2 6 години

Щоб збільшити ступінь нагріву, використовуйте сенсорну кнопку . Щоб зменшити ступінь нагріву, використовуйте сенсорну кнопку . Одночасно торкніть і , щоб вимкнути зону нагрівання.

5.4 Автоматичний розігрів

Якщо ця функція увімкнена, можна швидше отримати потрібний ступінь нагріву. Функція встановлює найвищий ступінь нагріву на певний час, а потім знижує його до належного рівня. Щоб увімкнути цю функцію, зона нагрівання має бути холодною. Щоб увімкнути функцію для зони нагрівання: торкніться (загорається ). Одразу торкніться (на дисплеї

). Одразу торкніться й утримуйте, доки на дисплеї не відобразиться належний ступінь нагріву. Через 3 секунди на дисплеї з’явиться . Вимкнення функції: торкніться . 146 УКРАЇНСЬКА5.5 PowerBoost Ця функція забезпечує індукційні зони нагрівання додатковою потужністю. Функцію можна ввімкнути для однієї індукційної зони нагрівання лише на обмежений період часу. Після цього індукційна зона нагрівання автоматично перемикається на найвищий ступінь нагрівання. Див. розділ «Технічні дані». Щоб увімкнути функцію для зони нагрівання: торкніться . Загорається

Вимкнення функції: торкніться або

• Таймер зворотного відліку часу За допомогою цієї функції можна встановити тривалість одного сеансу

Спочатку встановіть ступінь нагріву для зони нагрівання, а потім налаштуйте

Вибір зони нагрівання: торкніться декілька разів, доки не з'явиться індикатор зони нагрівання. Щоб увімкнути функцію або змінити час: торкніться або таймера, щоб встановити час (00–99 хвилин). Коли індикатор зони нагрівання починає блимати, відбувається зворотний відлік

Щоб дізнатися, скільки часу залишилося: торкніться для вибору зони нагрівання. Індикатор зони нагрівання почне блимати. На дисплеї відобразиться час, що залишився. Для вимкнення функції: торкніться для вибору зони нагрівання, а потім торкніться . Час, що залишився, відраховується назад до значення 00. Індикатор зони нагрівання згасне. Коли відлік закінчиться, пролунає звуковий сигнал і почне блимати 00. Зона нагрівання вимкнеться. Щоб вимкнути звуковий сигнал, торкніться .

Цю функцію можна використовувати коли варильна поверхня ввімкнена та зони нагрівання не працюють. На дисплеї відображається ступінь нагрівання . Для активації функції: торкніться

потім або таймера, щоб встановити час. Коли відлік закінчиться, пролунає звуковий сигнал і почне блимати 00. Щоб вимкнути звуковий сигнал, торкніться . Для вимкнення функції: торкніться

потім . Час, що залишився, відраховується назад до значення 00. Функція не впливає на роботу зон нагрівання.

Ця функція налаштовує всі зони нагрівання, які працюють, на режим найнижчої температури. Під час роботи функції всі інші символи на панелі управління заблоковані. Функція не припиняє роботу функції

1. Щоб увімкнути функцію: натисніть

Відображається . Ступіть нагріву знижується до 1.

2. Щоби вимкнути функцію, натисніть

Засвітиться попереднє значення ступеня нагрівання . УКРАЇНСЬКА 1475.8 Блокування Можна заблокувати панель керування, коли працюють зони нагрівання. Це запобігає випадковій зміні встановленого ступеня нагрівання. Встановіть спочатку ступінь нагріву. Для активації функції: торкніться . загорається на 4 секунди. Таймер залишається увімкненим. Вимкнення функції: торкніться . Загорається попередній ступінь нагрівання. При вимиканні варильної поверхні ця функція також вимикається.

5.9 Захист від доступу дітей

Ця функція запобігає випадковому вмиканню варильної поверхні. Для активації функції: увімкніть варильну поверхню за допомогою . Не встановлюйте ступінь нагріву. Торкніться і утримуйте протягом 4 секунд. Загорається . Вимкніть варильну поверхню за допомогою . Для вимкнення функції: увімкніть варильну поверхню за допомогою . Не встановлюйте ступінь нагріву. Торкніться і утримуйте протягом 4 секунд. Загорається . Вимкніть варильну поверхню за допомогою

Щоб скасувати функцію лише на один період готування: увімкніть варильну поверхню за допомогою . Загорається . Торкніться та утримуйте протягом 4 секунд. Встановіть ступінь нагріву не пізніше ніж через 10 секунд. Варильною поверхнею можна користуватися. Коли варильна поверхня вимикається за допомогою , функція знову працюватиме.

5.10 OffSound Control (Вимкнення

та увімкнення звукових сигналів) Вимкніть варильну поверхню. Торкніться та утримуйте протягом 3 секунд. Дисплей засвітиться та вимкнеться. Торкніться та утримуйте впродовж 3 секунд. Засвітиться або . Торкніться на Таймер, щоб обрати одну з наступних функцій:

• - звуки увімкнено Щоб підтвердити вибір, дочекайтеся, доки варильна поверхня автоматично вимкнеться. Якщо вибрано функцію , ви почуєте звукові сигнали лише тоді, коли:

• Таймер зворотного відліку часу вимикається

• ви поклали щось на панель керування.

5.11 Управління потужністю

Якщо активні декілька зон, а споживана потужність перевищує можливості електромережі, ця функція розподіляє доступну потужність між усіма зонами готування. Варильна поверхня контролює налаштування підігріву для захисту запобіжників будинку.

• Зони готування згруповано за розташуванням і кількістю фаз у варильній поверхні. Кожна фаза витримує максимальне електричне навантаження (3700 Вт). Якщо потужність варильної поверхні в межах однієї фази досягає максимально допустимого значення, потужність зон готування буде автоматично знижено.

• Пріоритет завжди надається налаштуванням ступеню нагрівання тієї зони готування, яку було обрано останньою. Потужність буде розділено між попередньо активованими зонами готування у зворотному порядку.

• На дисплеї ступеня нагрівання зон зі зниженою потужністю встановлене значення ступеня нагрівання 148 УКРАЇНСЬКАзмінюється зниженим показником ступеня нагрівання.

• Зачекайте, доки показник на дисплеї не припинить блимати, або зменште ступінь нагрівання обраної зони готування. Зони готування і далі працюватимуть зі зниженою потужністю. За потреби змініть ступінь нагрівання зон готування вручну. Можливі комбінації розподілу потужності між зонами готування зображено на ілюстрації.

Це сучасна автоматична функція, яка з’єднує варильну поверхню зі спеціальною витяжкою. Варильна поверхня та витяжка мають інфрачервоні приймачі. Швидкість вентилятора визначається автоматично залежно від обраного режиму та температури найгарячішого посуду на варильній поверхні. Можна також керувати вентилятором вручну з варильної поверхні. Для більшості витяжок система дистанційного керування спочатку деактивована. Щоб використовувати цю функцію, потрібно її спочатку активувати. Для отримання додаткової інформації див. інструкцію з використання витяжки. Автоматичне керування функцією Для автоматичного керування функцією налаштуйте автоматичний режим Н1-Н6. Для варильної поверхні спочатку вибрано режим H5.Витяжка реагує, коли варильна поверхня працює. Варильна поверхня автоматично розпізнає температуру посуду та регулює швидкість вентилятора. Автоматичні режими

Режим Н0 Вимк Вимк Вимк Режим Н1 Увімк Вимк Вимк Режим Н2

ра 1 Режим Н3 Увімк Вимк Швидкість

ра 1 Режим Н4 Увімк Швидкість

ра 1 Режим Н5 Увімк Швидкість

ра 2 Режим Н6 Увімк Швидкість

Варильна поверхня розпізнає процес кипіння та налаштовує швидкість вентилятора відповідно до автоматичного режиму.

Варильна поверхня розпізнає процес смаження та налаштовує швидкість вентилятора відповідно до автоматичного режиму.

Цей режим активує вентилятор і підсвітку без урахування температури. Змінення автоматичного режиму

2. Торкніться та утримуйте

3 секунд. Дисплей засвітиться й вимкнеться.

3. Торкніться та утримуйте протягом

4. Торкніться кілька разів, доки не

5. Торкніться на таймері для того, щоб

обрати автоматичний режим. Для керування витяжкою безпосередньо з її панелі вимкніть автоматичний режим роботи. УКРАЇНСЬКА 149Після завершення готування та вимкнення варильної поверхні вентилятор витяжки може продовжувати працювати протягом певного часу. Після завершення цього часу система вимикає вентилятор автоматично та не дозволяє випадково ввімкнути вентилятор протягом наступних 30 секунд. Керування швидкістю вентилятора

Цією функцією також можна керувати вручну. Для цього торкніться , коли варильна поверхня активна. Це дає змогу дезактивувати автоматичний режим роботи та змінити швидкість вентилятора вручну. У разі натискання швидкість вентилятора збільшується на один ступінь. Якщо вибрати інтенсивний рівень і

ще раз, швидкість вентилятора налаштовується на значенні «0», тобто вентилятор витяжки вимикається. Для повторного запуску вентилятора зі швидкістю «1», торкніться

Щоб увімкнути автоматичний режим роботи, вимкніть варильну поверхню та ввімкніть її знову. Активація підсвітки Можна налаштувати функцію автоматичної активації підсвітки кожен раз, коли вмикається варильна поверхня. Для цього налаштуйте автоматичний режим Н1-Н6. Освітлення на витяжці вимикається через 2 хвилини після вимкнення варильної поверхні.

6. ПОРАДИ І РЕКОМЕНДАЦІЇ

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

Завдяки сильному електромагнітному полю індукційних зон нагрівання вміст посуду нагрівається дуже швидко. Використовуйте відповідний посуд на індукційних зонах нагрівання.

• Дно посуду має бути товстим і рівним.

• Перш ніж ставити посуд на варильну поверхню, переконайтеся, що його дно чисте та сухе.

• Щоб уникнути подряпин, не слід пересовувати посуд по склокерамічній

• рекомендовано: чавун, сталь, емальована сталь, неіржавна сталь, посуд з багатошаровим дном (позначений як придатний виробником).

• не рекомендовано: алюміній, мідь, латунь, скло, кераміка, порцеляна. Посуд є придатним для індукційної варильної поверхні, якщо:

• вода швидко закипає в посуді на зоні, для якої встановлено найвищий ступінь нагрівання;

• до дна посуду притягується магніт. Розміри посуду

• Індукційні зони нагрівання автоматично пристосовуються до розміру дна

• Ефективність зони нагрівання залежить від діаметра посуду. Посуд з діаметром менше мінімального отримує лише частину енергії, що виробляється зоною нагрівання.

• З міркувань безпеки та для отримання оптимальних результатів готування не використовуйте посуд більшого розміру, ніж зазначено в розділі «Специфікації зон нагрівання». Не залишайте посуд близько до панелі керування під час 150 УКРАЇНСЬКАпроцесу готування. Це може вплинути на функціонування панелі керування або випадково активувати функції варильної поверхні. Див. розділ «Технічні дані».

6.2 Шуми під час роботи

• потріскування: посуд виготовлено з різних матеріалів (складається з багатьох шарів).

• посвистування: увімкнено зону нагрівання на високому рівні потужності, а посуд виготовлено з різних матеріалів (складається з багатьох шарів).

• гудіння: встановлено високий рівень потужності.

• клацання: виконується вмикання або вимикання функцій.

• шипіння, шум: працює вентилятор. Шуми є нормальними і не свідчать про несправність.

6.3 Приклади застосування

Співвідношення між ступенем нагрівання та споживанням електроенергії зоною нагрівання не є лінійним. Збільшення ступеня нагрівання не є пропорційним збільшенню споживання електроенергії. Це означає, що зона нагрівання з середнім ступенем нагрівання використовує менш ніж половину своєї потужності. Дані в таблиці є орієнтовними. Ступені нагрі‐

Використовуйте для: Час (хв) Поради

Підтримання готової страви теплою. у разі не‐

Накрийте посуд кришкою. 1 – 2. Голландський соус, розтоплювання: масло, шоколад, желатину.

5 - 25 Час від часу перемішуйте.

1 – 2. Замочити: збитих омлетів, запіканки

10 - 40 Готуйте з кришкою.

2. – 3. Приготування рису та страв на осно‐

ві молока, розігрівання готових

25 - 50 Додайте до рису щонайменше вдвічі

більше рідини, перемішайте молочні страви через половину часу готу‐

3. – 4. Приготування овочів, риби, м’яса. 20 - 45 Додайте кілька столових ложок ріди‐

4. – 5. Приготування картоплі на парі. 20 - 60 Використовуйте макс. ¼ л води на

4. – 5. Готуйте більшу кількість їжі, тушко‐

ваних супів та супів.

60 - 150 До 3 л рідини плюс інгредієнти.

5. – 7 Лагідне смаження: шніцелів, кордон

блю, відбивних, фрикадельок, сар‐ дельок, печінки, борошняної підлив‐ ки, яєць, омлетів, оладок.

переверніть по завершенні полови‐

7 - 8 Інтенсивне смаження дерунів, філе,

5 - 15 переверніть по завершенні полови‐

9 Кип'ятіння води, готування макаронів, обсмажування м’яса (гуляш, тушковане м’ясо), приготування картоплі фрі. Кип’ятіння великої кількості води. PowerBoost увімкнено. УКРАЇНСЬКА 1516.4 Поради і рекомендації для Hob²Hood Під час роботи варильної поверхні з

• Захищайте панель витяжки від прямих сонячних променів.

• Не освітлюйте панель витяжки галогеновою лампою.

• Не накривайте панель управління варильної поверхні.

• Не переривайте сигнал між варильною поверхнею та витяжкою (наприклад, рукою, ручкою посуду або високою каструлею). Див. малюнок. Витяжку на малюнку зображено лише для прикладу. Інші прилади з дистанційним керуванням можуть блокувати сигнал. Не використовуйте такі прилади поблизу варильної поверхні під час роботи Hob²Hood. Витяжки плит з Hob²Hoodфункцією Щоб ознайомитися з повним асортиментом витяжок для плит, які працюють з цією функцією, зверніться до нашого веб-сайту для користувачів. Витяжки Electrolux, які підтримують цю функцію, повинні мати

7. ДОГЛЯД І ОЧИЩЕННЯ

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

7.1 Загальна інформація

• Очищуйте варильну поверхню після кожного використання.

• Дно посуду, в якому ви готуєте, має бути завжди чистим.

• Подряпини або темні плями на поверхні не впливають на роботу варильної

• Використовуйте спеціальний засіб для чищення, що підходить для цієї варильної поверхні.

• Використовуйте спеціальний шкребок

7.2 Чищення варильної поверхні

• Негайно видаляйте такі типи забруднень: розплавлену пластмасу й полімерну плівку, цукор та залишки страв, що містять цукор, якщо цього не зробити, то забруднення може призвести до пошкодження варильної поверхні. Будьте обережні, щоб уникнути опіків. Використовуйте спеціальний шкребок для варильних поверхонь під гострим кутом до скляної поверхні і пересувайте лезо по

152 УКРАЇНСЬКА• Видаляйте залишки після того, як прилад достатньо охолоне: вапняні та водяні розводи, бризки жиру та плями з металевим відблиском. Очищуйте поверхню вологою ганчіркою з нейтральним миючим засобом. Після чищення витріть поверхню м’якою

• Видаліть плями з металевим відблиском: скористайтеся розчином води з оцтом та витріть скляну поверхню ганчіркою.

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

8.1 Дії в разі виникнення проблем

Проблема Можлива причина Спосіб вирішення Варильна поверхня не вми‐ кається або не працює. Варильну поверхню не під'єднано до мережі або під'єднано непра‐

Перевірте, що варильну поверхню правильно під'єднано до мережі. Запобіжник перегорів. Переконайтеся в тому, що запобіж‐ ник є причиною несправності. Якщо запобіжник перегорить ще раз, звер‐ ніться до кваліфікованого електрика. Ви не встановили ступінь нагріван‐ ня протягом 10 секунд. Увімкніть варильну поверхню знову та встановіть ступінь нагрівання не пізніше ніж через 10 секунд. Ви торкнулися двох або більшої кількості сенсорних кнопок одно‐

Торкніться лише однієї сенсорної

Працює Пауза. Див. розділ «Щоденне користуван‐

На панелі керування є плями води

Очистіть панель керування. Ви можете почути безперерв‐ ний звуковий сигнал. Неправильне підключення до електромережі. Від'єднайте прилад від електроме‐ режі. Зверніться до кваліфікованого електрика, щоб перевірити встано‐

Лунає звуковий сигнал, і ва‐ рильна поверхня вимикається. Коли варильна поверхня вими‐ кається, лунає звуковий сигнал. Ви щось поставили на одну або кілька сенсорних кнопок. Заберіть предмет із сенсорних кно‐

Варильна поверхня вимикаєть‐

Ви поставили щось на сенсорну

Заберіть предмет із сенсорної кноп‐

УКРАЇНСЬКА 153Проблема Можлива причина Спосіб вирішення Не вмикається індикатор зали‐ шкового тепла. Зона не нагрівається, тому що працює недовго або датчик пош‐

Якщо зона працювала достатньо, щоб нагрітися, зверніться до автори‐ зованого сервісного центру. Ви використовуєте дуже високу ка‐ струлю, яка блокує сигнал. Використовуйте меншу каструлю, змініть зону готування або керуйте витяжкою вручну. Автоматичний розігрів не пра‐

Зона гаряча. Зачекайте, доки зона охолоне. Встановлено найвищий ступінь на‐

Найвищий ступінь нагрівання має таку саму потужність, як і функція. Ступінь потужності змінюється між двома значеннями. Працює Управління потужністю. Див. розділ «Щоденне користуван‐

Панель керування стане гаря‐ чою на дотик. Посуд завеликий або ви розташу‐ вали його занадто близько до па‐ нелі керування. За можливості ставте великий посуд на задні зони нагрівання. У разі торкання сенсорних кно‐ пок на панелі управління немає жодного звуку. Звукові сигнали деактивовано. Активуйте звукові сигнали. Див. роз‐ діл «Щоденне користування». Відображається . Працює Захист від доступу дітей або Блокування. Див. розділ «Щоденне користуван‐

Відображається . На зоні готування немає посуду. Поставте посуд на зону готування. Невідповідний посуд. Використовуйте посуд, придатний для індукційних конфорок. Див. роз‐ діл «Поради та рекомендації». Діаметр дна посуду занадто малий для зони готування. Користуйтеся посудом відповідного розміру. Див. розділ «Технічні дані». і відображається число. Сталася помилка роботи вариль‐ ної поверхні. Вимкніть варильну поверхню та ввімкніть її знову через 30 секунд. Якщо загоряється знову, від'єд‐ найте варильну поверхню від елек‐ тромережі. Через 30 секунд знову підключіть варильну поверхню. Як‐ що проблема не зникає, зверніться до авторизованого сервісного цент‐

8.2 Якщо ви не можете знайти

Якщо ви не можете усунути проблему, зверніться до закладу, де ви придбали прилад, або до служби технічної підтримки. Повідомте інформацію з таблички з технічними даними. Також повідомте тризначний буквений код склокераміки (він знаходиться у кутку скляної поверхні) та текст повідомлення про помилку, який відображається на дисплеї. Переконайтеся, що ви правильно користувались варильною поверхнею. Якщо ви неправильно користувалися приладом, візит майстра або дилера буде платним навіть у гарантійний період. Інформація про гарантійний період та авторизований сервісний центр вказані у гарантійному буклеті. 154 УКРАЇНСЬКА9. ТЕХНІЧНІ ДАНІ

9.1 Табличка з технічними даними

Модель CIR60430CB Номер виробу (PNC) 949 492 353 00 Тип 61 B4A 00 AA 220–240 В / 400 В 2Н 50–60 Гц Індукція 7.35 кВт Вироблено в: Румунія Серійний номер ................. 7.35 кВт ELECTROLUX

9.2 Специфікація зон готування

Зона готування Номінальна по‐ тужність (макс. ступінь нагрі‐ вання) [Вт] PowerBoost [Вт] PowerBoost макс. трива‐

Передня ліва 2300 3700 10 180 - 210 Задня ліва 1800 2800 10 145 - 180 Передня права 1400 2500 4 125 - 145 Задня права 1800 2800 10 145 - 180 Потужність зон готування може дещо відрізнятися від значень, наведених у таблиці. Вона змінюється залежно від матеріалу та розмірів посуду. Задля оптимальних результатів готування не використовуйте посуд, діаметр якого перевищує вказаний у таблиці.

10. ЕНЕРГОЕФЕКТИВНІСТЬ

10.1 Інформація про продукт*

Ідентифікатор моделі CIR60430CB Тип варильної поверхні Вбудована варильна по‐

Кількість зон для готування 4 Технологія підігріву Індукція Діаметр круглих зон для готування (Ø) Передня ліва

Передня права Задня права 21,0 см 18,0 см 14,5 см 18,0 см Споживання електроенергії однією зоною для го‐ тування (EC electric cooking) Передня ліва

Передня права Задня права 178,4 Вт·год/кг 184,9 Вт·год/кг 183,2 Вт·год/кг 184,9 Вт·год/кг Споживання електроенергії варильною поверхнею (EC electric hob) 182,9 Вт·год/кг УКРАЇНСЬКА 155* Для Європейського Союзу відповідно до положень ЄС 66/2014. Для Білорусі — відповідно до STB 2477-2017, Додаток А. Для України — відповідно до 742/2019. EN 60350-2 - Електричні побутові пристрої для готування їжі. Частина 2. Варильні поверхні. Способи вимірювання продуктивності

10.2 Енергозбереження

Скористайтеся нижченаведеними порадами для щоденного енергозбереження.

• При нагріванні води використовуйте лише потрібну кількість.

• По можливості завжди накривайте посуд кришкою.

• Перед увімкненням зони нагрівання розмістіть на ній посуд.

• На менших зонах нагрівання розміщуйте менший посуд.

• Розміщуйте посуд безпосередньо в центрі зони нагрівання.

• Використовуйте залишкове тепло для підтримання страви теплою або розтоплювання продуктів.

11. ОХОРОНА ДОВКІЛЛЯ

Здавайте на повторну переробку матеріали, позначені відповідним символом . Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров’я інших людей і забезпечити вторинну переробку електричних і електронних приладів. Не викидайте прилади, позначені відповідним символом , разом з іншим домашнім сміттям. Поверніть продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади. 156 УКРАЇНСЬКА *867372870-E-422023
