KPA 12 600 - Клеєвий пістолет METABO - Безкоштовний посібник користувача

Тип продукту	Бездротовий клейовий пістолет
Бренд	Metabo
Модель	KPA 12 600
Номінальна напруга	12 В (Li-Ion акумулятор)
Робоча температура	Приблизно 160 °C (низька температура)
Діаметр клейових стрижнів	11 мм
Час нагріву	Приблизно 60 секунд
Подача клею	Змінна залежно від натискання на курок
Автономність від заряду	Змінна залежно від акумулятора (наприклад, 2 А·год: приблизно 30 хв безперервної роботи)
Вага (без акумулятора)	Приблизно 0,5 кг
Розміри (Д x Ш x В)	200 x 150 x 70 мм
Матеріал корпусу	Армований пластик
Тип сумісного акумулятора	Metabo 12 В CAS (Cordless Alliance System)
Індикатор стану	Світлодіод нагріву та акумулятора
Безпека	Автоматичне вимкнення після бездіяльності, захист від перегріву
Обслуговування та очищення	Очищуйте сопло після використання сухою ганчіркою; не занурюйте у воду
Ремонтопридатність	Запчастини доступні через сервісний центр Metabo; рекомендується ремонт фахівцем
Гарантія	2 роки (згідно з умовами Metabo)
Комплект постачання	Пістолет, 3 клейові стрижні, інструкція з використання

Часті запитання - KPA 12 600 METABO

Який акумулятор використовувати з Metabo KPA 12 600?

Пістолет працює з акумуляторами Metabo 12V CAS (Cordless Alliance System). Використовуйте Li-Ion акумулятор 12 В, наприклад моделі 2.0 А·год або 4.0 А·год.

Які клейові стрижні використовувати?

Потрібні стандартні клейові стрижні діаметром 11 мм, бажано низькотемпературні (приблизно 160 °C) для оптимального використання з цим пістолетом.

Скільки часу потрібно для нагріву пістолета?

Час нагріву становить приблизно 60 секунд. Світлодіодний індикатор показує, коли досягнуто робочої температури.

Чи може пістолет залишатися увімкненим без нагляду?

Ні, не рекомендується залишати пістолет увімкненим без нагляду. Якщо ви не використовуєте його, вимкніть живлення та вийміть акумулятор. Деякі моделі мають автоматичне вимкнення після бездіяльності.

Як очистити сопло пістолета?

Зачекайте, поки пістолет охолоне, потім протріть сопло сухою ганчіркою. Ніколи не використовуйте воду або розчинники, і не занурюйте прилад у воду.

Що робити, якщо клей не виходить?

Перевірте, чи заряджений акумулятор і чи досяг пістолет температури. Переконайтеся, що клейовий стрижень вставлено правильно і що в соплі немає засмічення. Якщо необхідно, очистіть сопло за допомогою відповідного інструменту.

Чи можна використовувати пістолет для точних робіт?

Так, завдяки прогресивному курку та тонкому соплу, KPA 12 600 забезпечує точне дозування клею для делікатних робіт, таких як хендмейд, ремонт або моделювання.

Яка автономність акумулятора?

Автономність залежить від ємності акумулятора. З акумулятором 2.0 А·год ви можете використовувати пістолет безперервно приблизно 30 хвилин. Акумулятор 4.0 А·год подвоює цей час.

Де знайти запчастини?

Запчастини (сопло, механізм подачі тощо) доступні в сервісному центрі Metabo або на офіційному сайті. Для ремонту звертайтеся до уповноваженого фахівця.

Чи має пістолет гарантію?

Так, Metabo KPA 12 600 має гарантію 2 роки від дефектів виробництва. Зберігайте чек і дотримуйтесь умов використання для реалізації гарантії.

ПОСІБНИК КОРИСТУВАЧА KPA 12 600 METABO

uk Оригінальна інструкція з експлуатації 57

2. Чршніші рішкілішім

Lhgfwlpndw uwpflpp Guwwnlwnd tg ahwjg Metabo Lu CAS (Cordless Alliance System) lqnunwlh2 smpwnlng6tph Lhgfwlpndw hundwp:

Ujn umpfp finjwnktuiwde sk umhufmghmly qhqhlqlmhg hmd unndnp nfgwlnpjnulgtpn], qqwjwhu fnclghwhgph jnwqwpntugtpn], pwjlwhwswwth qhpda lwy qhutlhfgtp sntggnq wdaowig oqnwnpndawg hwfwp, bpt liptfg lynfhi g slw liptfg wqlwnmbqnpjn6b tprwcwnyupn y hlpwnwfgh mwnuq hpwhnfqgtp wlnq mfd:

ASC 30-36 -p fwnwnntu|wδ t Llphnuδ-lnfwn|h lmpwnngfikp hlgfwnnpdu|h hndwp (14,4 q. - 36 q., 1,3 U,d - 10 U,d, 4- 10 p[hlfikpm]).

ASC 55, ASC 55 SE -p gm|mm|km|nd t Lhp|mmf-|n|gm|h|g dmp|ng|g|tph Llgf|mm|np|fm| hnm|mp (12 q. - 36 q., 1,3 U,d - 10 U,d, 3- 10 p|h|g|tpm|):

ASC 145, ASC 145 SE -p gm|w|n|tu|md t L|p|m|u- |n|gm|h|g |w|p|u|ng|k|p h|g|f|m|np|u|nf h|m|u|p (12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 p|h|h|g|l;pm|):

ASC ultra -fi gmjnmukuimd k Lhpjmvd-lmfwjhi dmpunlpgfikph lhgfuynpufni hnufmp (mk'u qngalmdfp umpfh ipmu, lpuu 14,4 q. - 36 q., 1,3 Ud - 10 Ud, 4- 10 pfihlfklpnq], lpuu 12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 pfihlfklpnq]):

SC 60 Plus -μ fumpuwntuwd ή ιhphmuf-hnfwnjhf Δuwpunlgfd,ph ιhgfwulapudfu hundup (14,4 Φ - 18 Φ, 1,3 U,d - 10 U,d, 4- 10 μfhlgfbpnl):

7.1 Чинціншінхі зімпунлінгібірі 11ghfui|npúniú

7.2 Чинчай, привфунпрнці

bpp hnunul|hsp |hgfu|npudl uopf p w|mnufum qhu|uuph|ncd l |pu|hgfu|npudl ndqhih dpu:

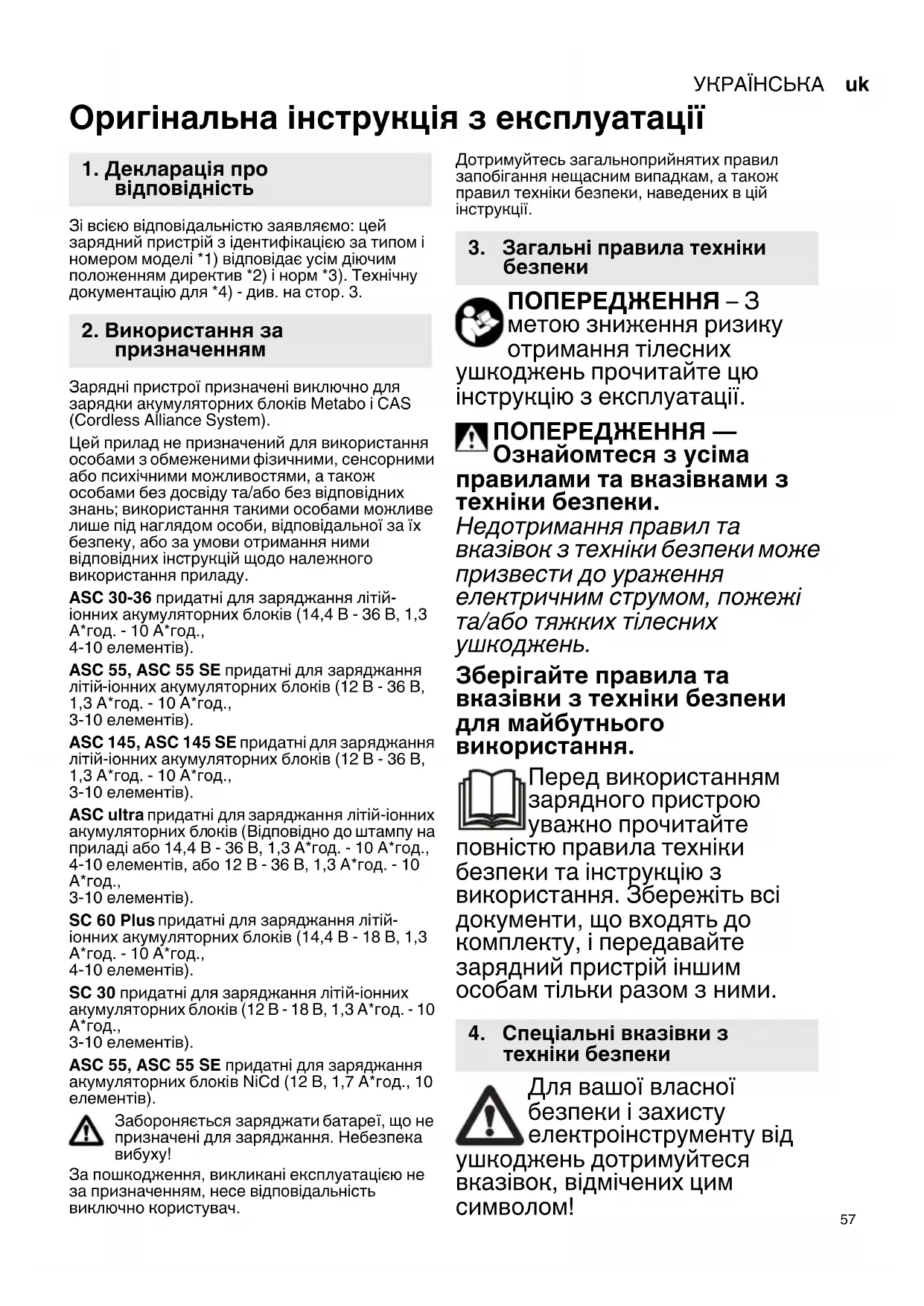

Оригінальна інструкція з експлуатації

1. Декларація про відповідність

Зі всією відповідальністю заявляємо: цей зарядний пристрій з ідентифікацією за типом і номером моделі *1) відповідає усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.

2. Використання за призначенням

Зарядні пристрої призначені виключно для зарядки акумуляторних блоків Metabo і CAS (Cordless Alliance System).

Цей прилад не призначений для використання особами з обмеженими фізичними, сенсорними або психічними можливостями, а також особами без досвіду та/або без відповідних знань; використання такими особами можливе лише під наглядом особи, відповідальної за їх безпеку, або за умови отримання ними відповідних інструкцій щодо належного використання приладу.

ASC 30-36 придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 145, ASC 145 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC ultra придатні для заряджання літій-іонних акумуляторних блоків (Відповідно до штампу на приладі або 14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів, або 12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

SC 60 Plus придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 18 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

SC 30 придатні для заряджання літій-іонних акумуляторних блоків (12 В - 18 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання акумуляторних блоків NiCd (12 В, 1,7 А*год., 10 елементів).

Забороняється заряджати батареї, що не призначені для заряджання. Небезпека вибуху!

За пошкодження, викликані експлуатацією не за призначенням, несе відповідальність виключно користувач.

Дотримуйтесь загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику отримання тілесних оджень прочитайте цю рукцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма авилами та вказівками з кніки безпеки.

Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання.

Перед використанням зарядного пристрою уважно прочитайте повністю правила техніки безпеки та інструкцію з використання. Збережіть всі документи, що входять до комплекту, і передавайте зарядний пристрій іншим особам тільки разом з ними.

4. Спеціальні вказівки з техніки безпеки

Для вашої власної безпеки і захисту електроінструменту від ушкоджень дотримуйтеся вказівок, відмічених цим символом!

УКРАЇНСЬКАук

Попередження про небезпеку, спричинену електричною напругою!

З несправного літій- іонного акумуляторного блока може витікати слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря! Не заряджайте повністю заряджений акумуляторний блок!

Тільки для використання всередині приміщення.

Захищайте зарядний пристрій від попадання вологи!

Не дозволяйте дітям використовувати пристрій.

Діти повинні знаходитись під постійним наглядом, щоб вони не використовували пристрій у якості іграшки.

Не допускайте дітей до зарядного пристрою / в робочу зону!

Зберігайте зарядний пристрій у недоступному для дітей місці!

При появі диму в зарядному пристрої або його займанні негайно вийміть вилку з розетки!

Не вставляйте ніякі предмети у вентиляційні прорізи зарядного пристрою. Небезпека короткого замикання або ураження електричним струмом!

Не користуйтеся несправними акумуляторними блоками! Не заряджайте акумуляторні блоки за допомогою зарядних пристроїв AIR COOLED у місцях з підвищеним рівнем металевого пилу.

5. Огляд

Див. стор. 2. Малюнки можуть служити прикладом для всіх моделей.

1 Акумуляторний блок (не входить до обсягу поставки)
2 Слайдове кріплення
3 Індикатор режиму заряджання
4 Попереджувальний індикатор

6. Введення в експлуатацію

Перед початком роботи переконайтеся, що вказані на технічній табличці приладу напруга та частота в мережі співпадають з даними вашої електромережі.

Прилади, подібні до цього, які генерують постійний струм, можуть впливати на роботу звичайних пристроїв захисного відключення. Використовуйте пристрій захисного відключення типу F або вище із струмом відключення макс. 30 мА.

Перед введенням в експлуатацію зарядного пристрою переконаєтеся в тому, що вентиляційні отвори відкриті. Мінімальна відстань від інших предметів на складати не менше 5 см!

6.1 Самодіагностика

Попереджувальний індикатор (4) та індикатор режиму заряджання (3) світяться по черзі по прибл. 1 секунді, вбудований вентилятор працює бл. 5 секунд.

7. Експлуатація

7.1 Заряджання акумуляторного блока

Акумуляторний блок встановити до упору на слайдове кріплення (2).

Індикатор режиму заряджання (3) блимає.

Вказівка. Щоб з літій-іонними акумуляторними блоками відображався рівень заряду, спочатку вийміть акумуляторний блок з зарядного пристрою, а потім натисніть кнопку на акумуляторному блоці.

7.2 Підтримуюче заряджання акумулятора

Після завершення процесу заряджання зарядний пристрій автоматично перемикається на режим підтримуючого заряджання.

Акумуляторний блок може залишатися в зарядному пристрої і таким чином завжди бути готовим до роботи.

Індикатор режиму заряджання (3) горить постійно.

8. Несправності

8.1 Попереджувальний індикатор (4) горить постійно.

Акумуляторний блок не заряджається. Температура занадто висока / занадто низька. Коли температура акумуляторного блоку складає від 0 °C до 50 °C, процес заряджання починається автоматично.

8.2 Попереджувальний індикатор (4) блимає

• Акумуляторний блок пошкоджений. Негайно вийміть акумуляторний блок із зарядного пристрою.
• Акумуляторний блок неправильно вставлений у гніздо (2). Див. розділ 7.1.

9. Ремонт

Ремонт зарядного пристрою повинен здійснюватися тільки професійними електриками!

У разі ушкодження кабелю живлення даного приладу в цілях безпеки необхідно забезпечити його заміну виробником, фахівцем сервісної служби або іншою особою відповідної кваліфікації.

Для ремонту зарядних пристроїв Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.

10. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/

19/ЄС про електричні та електронні пристрої та відповідними національними нормами

відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

11. Технічні характеристики

Див. стор. 3.

$$ \begin{array}{l} \mathbf {U} = \text { напруга акумуляторного блоку } \ \mathbf {C} \quad = \quad \epsilon m n i c t b a k y m u l a r o p h o r o 6 l o k y \ I _ {C} = \text { струм заряджання } _ {1} \ \mathbf {t} _ {\mathrm{d}} = \text { час заряджайня } \ \end{array} $$

1) Залежно від залишкової ємності та температури акумуляторного блоку реальний час зарядки може не збігатися зі вказаними значеннями.

Рекомендована температура навколишнього середовища під час заряджання: від 0 °C до 40 °C.

Залишаємо за собою право на технічні зміни.

□ Прилад класу захисту II

\~ Змінний струм
