ПОСІБНИК КОРИСТУВАЧА TD 640 S (WH) IXHA HOTPOINT ARISTON

Інструкція по використанню Варильна поверхня

Витріть насухо всі наявні на кришці рідини, перш ніж відкрити її. Не закривайте скляну кришку (якщо вона наявна), якщо газові пальники або електричні конфорки залишаються

Не передбачено увімкнення приладу за допомогою зовнішнього таймеру або окремої системи дистанційного

УВАГА! використання невідповідних захисних пристроїв варильної поверхні може призвести до нещасних випадків.9 Assistenza Comunicare:

• модель приладу (Mod.)

• серійний номер (S/N) Цю інформацію можна знайти на табличці з характеристиками, яка розташована на холодильному відділенні внизу ліворуч.11 Descrizione dell’apparecchio Vista d’insieme

Опис приладу Загальний вигляд

1. Підтримуюча Решітка для ПОСУДУ

4. Індикатор роботи ЕЛЕКТРИЧНОЇ ПЛИТИ*

5. Ручки управління ГАЗОВИХ ПАЛЬНИКІВ

6. Ручки управління ЕЛЕКТРИЧНОЇ ПЛИТИ*

7. Запалювання для ГАЗОВИХ ПАЛЬНИКІВ*

8. ПРИСТРОЇ БЕЗПЕКИ*

• ЕЛЕКТРИЧНІ ПЛИТИ можуть мати різні діаметри іпрацюють при різних рівнях потужності. Дані значенняпотужності можуть бути “нормальними “ або”швидкими” (останні можна відрізнити від інших,наявністю червоної плями в середині плити).

• ІНДИКАТОР РОБОТИ ЕЛЕКТРИЧНОЇ ПЛИТИ включаєтьсящоразу, коли ручка переміщується з положення”вимкнено”.

• ГАЗОВІ ПАЛЬНИКИ відрізняються за розмірами тапотужністю. Використовуйте для приготування їжі посудз діаметром у відповідності до розміру найбільшпідходящого пальника.

• Ручки управління для ГАЗОВИХ ПАЛЬНИКІВ ІЕЛЕКТРИЧНИХ ПЛИТ * регулюють потужність абокількість полум’я.

• Запалювання для ГАЗОВИХ ПАЛЬНИКІВ* дозволяють, привключенні, запалювати конкретні пальники автоматично.

• ПРИСТРІЙ БЕЗПЕКИ * зупиняє потік газу, якщо полум’явипадково гасне.

• Тільки для деяких моделей.

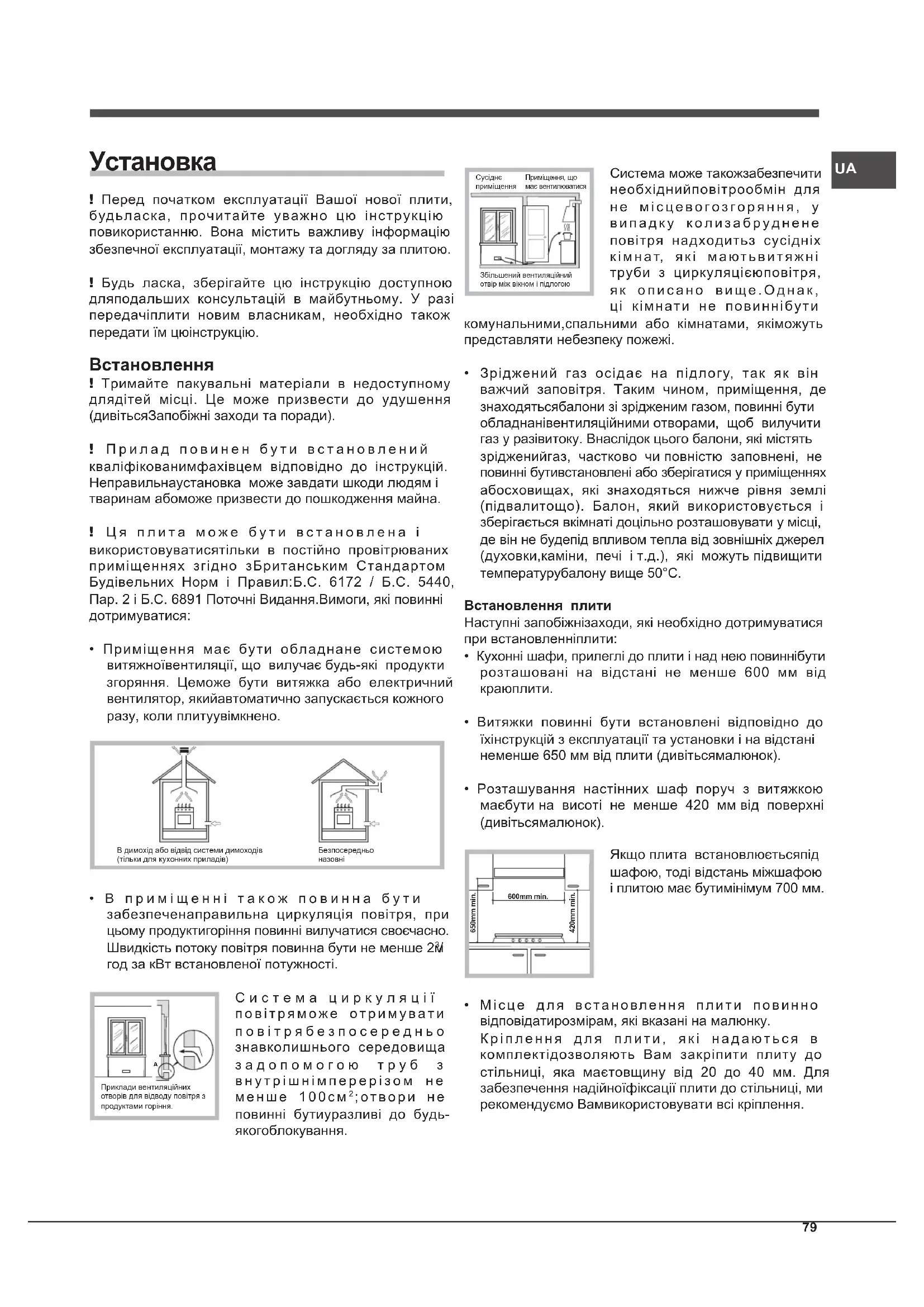

! Перед початком експлуатації Вашої нової плити, будьласка, прочитайте уважно цю інструкцію повикористанню. Вона містить важливу інформацію збезпечної експлуатації, монтажу та догляду за плитою. ! Будь ласка, зберігайте цю інструкцію доступною дляподальших консультацій в майбутньому. У разі передачіплити новим власникам, необхідно також передати їм цюінструкцію. Встановлення ! Тримайте пакувальні матеріали в недоступному длядітей місці. Це може призвести до удушення (дивітьсяЗапобіжні заходи та поради). ! Прилад повинен бути встановлений кваліфікованимфахівцем відповідно до інструкцій. Неправильнаустановка може завдати шкоди людям і тваринам абоможе призвести до пошкодження майна. ! Ця плита може бути встановлена і використовуватисятільки в постійно провітрюваних приміщеннях згідно зБританським Стандартом Будівельних Норм і Правил:Б.С. 6172 / Б.С. 5440, Пар. 2 і Б.С. 6891 Поточні Видання.Вимоги, які повинні дотримуватися:

• Приміщення має бути обладнане системою витяжноївентиляції, що вилучає будь-які продукти згоряння. Цеможе бути витяжка або електричний вентилятор, якийавтоматично запускається кожного разу, коли плитуувімкнено. В димохід або відвід системи димоходів (тільки для кухонних приладів)Безпосередньоназовні
• В приміщенні також повинна бути забезпеченаправильна циркуляція повітря, при цьому продуктигоріння повинні вилучатися своєчасно. Швидкість потоку повітря повинна бути не менше 2м

год за кВт встановленої потужності. Система циркуляції повітряможе отримувати повітрябезпосередньо знавколишнього середовища задопомогою труб з внутрішнімперерізом не менше 100см

повинні бутиуразливі до будь- якогоблокування.

Приклади вентиляційних отворів для відводу повітря з продуктами горіння. Система може такожзабезпечити необхіднийповітрообмін для не місцевогозгоряння, у випадку колизабруднене повітря надходитьз сусідніх кімнат, які маютьвитяжні труби з циркуляцієюповітря, як описано вище.Однак, ці кімнати не повиннібути комунальними,спальними або кімнатами, якіможуть представляти небезпеку пожежі.

• Зріджений газ осідає на підлогу, так як він важчий заповітря. Таким чином, приміщення, де знаходятьсябалони зі зрідженим газом, повинні бути обладнанівентиляційними отворами, щоб вилучити газ у разівитоку. Внаслідок цього балони, які містять зрідженийгаз, частково чи повністю заповнені, не повинні бутивстановлені або зберігатися у приміщеннях абосховищах, які знаходяться нижче рівня землі (підвалитощо). Балон, який використовується і зберігається вкімнаті доцільно розташовувати у місці, де він не будепід впливом тепла від зовнішніх джерел (духовки,каміни, печі і т.д.), які можуть підвищити температурубалону вище 50°С. Встановлення плити Наступні запобіжнізаходи, які необхідно дотримуватися при встановленніплити:

• Кухонні шафи, прилеглі до плити і над нею повиннібути розташовані на відстані не менше 600 мм від

• Витяжки повинні бути встановлені відповідно до їхінструкцій з експлуатації та установки і на відстані неменше 650 мм від плити (дивітьсямалюнок).

• Розташування настінних шаф поруч з витяжкою маєбути на висоті не менше 420 мм від поверхні (дивітьсямалюнок). Якщо плита встановлюєтьсяпід шафою, тоді відстань міжшафою і плитою має бутимінімум 700 мм.

• Місце для встановлення плити повинно відповідатирозмірам, які вказані на малюнку. Кріплення для плити, які надаються в комплектідозволяють Вам закріпити плиту до стільниці, яка маєтовщину від 20 до 40 мм. Для забезпечення надійноїфіксації плити до стільниці, ми рекомендуємо Вамвикористовувати всі кріплення. Збільшений вентиляційнийотвір між вікном і підлогоюСусіднєприміщенняПриміщення, щомає вентилюватися 600mm min. 420mm min. 650mm min.80

• Перш ніж закріпити стільницю, необхідно розташувати ущільнення (з комплекту постачання) по периметру поверхні, як показано на малюнку. Діаграма фіксації кріплень Розташування кріплення Розташування кріплення до стільниці H=20mm до стільниці H=30mm Avanti Розташування кріплення Dietro до стільниці H=40mm ! Використовуйте кріплення, які надаються в “комплектіпоставки”

• У випадку, якщо під плитою не встановлена вбудованадуховка, то для утримання тепла необхідно встановитидерев’яну панель, як утеплювач. Вона повинна бутирозміщена на відстані не менше 20 мм від нижньоїчастини плити.

Для забезпечення достатньої вентиляції, необхідно знятизадню панель шафи. Бажано встановити духовку такимчином, щоб вона спиралася на дві підставки з дерева, абона абсолютно плоску поверхню з розмірами не менше 45х 560 мм(дивіться малюнки). 560 mm.45 mm. ! Варильну поверхню можна встановлювати лише понад вбудованими духовками, оснащеними охолоджувальним вентилюванням. Електричне підключення Плита обладнана триполюсним кабелем живленняпризначеним для роботи зі змінним струмом при напрузіі частоті зазначених на табличці (вона розташована нанижній частині приладу). Заземлюючий дріт в кабелі маєзелений і жовтий колір. Якщо разом з плитою має бутивстановлена електрична вбудована духовка, то їхелектричні підключення повинні бути встановленіокремо, як для електробезпеки так і для більш зручноговилучення духовки. Підключення кабелю живлення до мережі Встановити стандартизований штепсель відповідно донавантаження, вказаного на табличці.Багатополюсний вимикач з мінімальною відстанню 3 ммміж контактами, відповідно до електричногонавантаження і місцевими стандартами,має бути розміщений між плитою і мережею в разіпрямого підключення до електричної мережі.Вимикач повинен бути придатним для підключення домережі і повинен відповідати діючим правиламелектробезпеки (провід заземлення не повиненперериватися вимикачем). Кабель живлення не повинніконтактувати з поверхнею, яка має температуру вище50°С. ! Монтажник повинен переконатися у правильностіелектричних з’єднань, які були під’єднані і що вонивідповідають правилам техніки безпеки. Перед підключенням до джерела живлення,переконайтеся у тому, що:

• Плита заземлена і відповідає діючим нормам;

• Розетка повинна бути розрахована на максимальнуспоживану потужність плити, яка вказана в таблиці;

• Напруга відповідає діапазону значень, зазначеного

• Розетка повинна бути сумісна з вилкою плити. Якщорозетка несумісна з вилкою, запитайте фахівців зтехнічної підтримки, щоб замінити її. Не використовуйтеподовжувачі та трійники. ! Кабель живлення і розетки повинні бути легко доступні,після встановлення плити. ! Кабель не повинен бути зігнутим або затиснутим.UA

! Кабель повинен регулярно перевірятися і підлягатизаміні тільки уповноваженими техніками (дивітьсяПідтримку). ! У випадку недотримання вище вказаних заходівбезпеки, виробник не несе ніякої відповідальності. Підключення газу Плита повинна бути підключена до основного місцяпостачання газу або газового балона у відповідності зчинним національним законодавством. Передвиконанням з’єднання, переконайтеся, що плита сумісна згазом, який Ви хочете використовувати. Якщо це не так,дотримуйтесь інструкцій, зазначених у пункті “Адаптаціядо різних типів газу”. При використанні зрідженого газу збалона, необхідно встановити регулятор тиску, якийвідповідає чинному національному законодавству. ! Переконайтеся, що тиск газу відповідає значенням,зазначеним у таблиці 1 (“пальники і насадки”). Цедозволить забезпечити надійну роботу і довговічністьВашої плити при збереженні ефективного споживанняенергії. Зв’язок з твердими трубами (мідь чи сталь) ! Підключення до газової системи повинні здійснюватисятаким чином, щоб не призвести до будь- яких деформаційна плиті. Існує регульовані труби L-форми на рампі живленняплити, які фіксуються прокладками, для того щобзапобігти витік газу. Прокладки необхідно замінити післяповороту труби (за умови фіксації з плитою). Вхід подачігазу на плиту здійснюється через циліндричну різьбову1/2 вхідну частину охоплюваного з’єднання. Підключення гнучкої безшовної труби з нержавіючоїсталі з різьбовим кріпленням Вхід подачі газу на плиту здійснюється черезциліндричну різьбову 1/2 вхідну частину охоплюваногоз’єднання. Ці труби мають бути з’єднані так, щоб їхдовжина в розгорнутому стані не перевищувала 2000 мм.Як тільки зв’язок був проведений, переконайтеся, щометалічна труба не стискається і не контактує зрухомими

! Використовуйте тільки ті труби та прокладки, яківідповідають чинним національним нормам. Перевірка герметичності з’єднання ! Коли процес установки завершиться, перевіртефіксацію труб за допомогою мильної рідини. Ніколи невикористовуйте горючі речовини. Адаптація до різних типів газу Для адаптації плити до будь-якого іншого виду газу, крімвказаного виду (це зазначено на наклейці зхарактеристиками на корпусі плити або на упаковці),насадки повинні бути замінені наступним чином:

1. Зніміть решітку з плити і витягніть пальники зі

2. Відкрутіть насадки за допомогою 7 мм гайковогоключа

і замініть їх на насадки, які підходять для новоговиду газу (дивіться таблицю 1 ‘’пальники і насадки). Форсунки пальника Mini WOK слід відкручувати ключем на 7 мм (див.малюнок).

3. Замініть всі компоненти, дотримуючись

інструкції,зазначеної вище в зворотному порядку.

4. Після налаштування плити, вона може бутивикористана

з будь-якими видами газу, замініть старінаклейки з характеристиками на нові, відповідно донового виду газу (ці наклейки можна отримати вавторизованих центрах технічної підтримки).

• Пальник плити не вимагає регулювання для первинноїпрогонки повітря Регулювання пальника плити при мінімальних заданихзначеннях:

1. Поверніть кран в мінімальне відхилення;

2. Зніміть ручку і відрегулюйте гвинт, який

знаходитьсявсередині або поруч з краном пальника, поки полум’яневелике і стабільне.

3. Поки пальник горить, швидко прокрутити

ручку відмінімуму до максимуму і назад кілька разів,переконавшись, щополум’я не згасло.

4. Деякі плити маютьвстановлені

пристроїбезпеки(термоелемент). Якщоплита не працює, колипальникивідрегульовані на невелике полум’я, то підвищити цеполум’я можна за допомогою регулюючого гвинта.

5. Після коригування параметрів, необхідно

замінитипрокладки використовуючи сургуч або аналогічнуречовину. ! Як тільки ця процедура закінчиться, замініть старінаклейки з характеристиками на нові, відповідно донового виду газу (ці наклейки можна отримати вавторизованих центрах технічної підтримки).82

! Якщо використовуються різні тиски газу (або вони недуже відрізняються) від рекомендованого тиску, повиненбути встановлений відповідний регулятор тиску на входішланга (відповідно до чинних національних

(дивіться таблицю) Дана плита відповідає наступним

Європейського економічного співтовариства: - 2006/95/ЄЕC від 12/12/06 (Низька Напруга) інаступні поправки - 2004/108/ЄEC від15/12/04 (Електромагнітна Сумісність) та наступніпоправки - 93/68/ЄЕС від 22/07/93 та наступні

- 90/336/ЄEC від 29/06/90 (Газ) і наступні зміни та доповнення. - 2012/19/ЄC і наступні зміни та доповнення.UA

Характеристики пальників і насадок Таблиця 1 Зріджений газ Природний газ Номінальний (мбар) Мінімальний (мбар) Максимальний (мбар)

швидкості (RR) Ультрашвидка (UR) Напівшвидка (S) Допоміжна (A) Міні ВОК (MW) Тиск, що подається

(1) Тільки для плити з засобом безпеки. Ø 145

Ввімкнення і використання ! Положення відповідних газових пальників абоелектричних плит * показано на кожній ручціуправління. Газові пальники Кожен пальник може бути встановлений на один знаступних параметрів за допомогою відповідної ручкиуправління: ● Виключений Максимальний Мінімальний Для того, щоб запалити конфорку, піднесіть запалений сірник або запальничку до конфорки, натисніть на ручку та поверніть її проти годинникової стрілки до максимального положення. На моделях, обладнаних пристроєм безпеки, Ви маєте натиснути ручку та тримати її близько 2-3 секунд, доки пристрій, що підтримує горіння полум’я, розігріється. На моделях, що обладнані системою підпалення, Ви маєте натиснути кнопку підпалення, позначену символом , перед тим як повернути відповідну ручку проти годинникової стрілки до максимального положення. На деяких моделях функція кнопка підпалення суміщена з ручкою регулювання. Якщо у Вас така варильна поверхня то ви можете бачити підпалювач, але не кнопку. Для того щоб запалити конфорку натисніть відповідну ручку та поверніть її проти годинникової стрілки до положення “Велике”, продовжуйте тримати ручку натиснутою, доки полум’я не займеться. ! Якщо полум’я випадково згасло, вимкніть газ ручкою регулювання та зачекайте приблизно 1 хвилину перед тим як запалювати його знову. Для того, щоб вимкнути конфорку, поверніть ручку за годинниковою стрілкою до упору (положення “●”). Електричні плити* Відповідну ручку можна повернути за годинниковоюстрілкою або проти годинникової стрілки і встановити ушістьох різних положеннях: Настройка Звичайна або швидка конфорка

Висока потужність Індикатор світла ввімкнений, коли ручка знаходиться вбудь-якому положенні окрім “Виключений”. Практичні поради по експлуатації пальника Для забезпечення ефективної роботи пальників:

• Використовуйте відповідний посуд для кожногопальника (дивіться таблицю), так щоб полум’я невиходило за межі нижньої частини посуду.

• Завжди використовуйте посуд з плоским дном

• Коли вміст каструлі досягає точки кипіння, повернітьручку до мінімуму.

Швидка (R)Зменшеної швидкості (RR)Ультрашвидка (UR)Напівшвидка (S)Допоміжна (A)Міні ВОК (MW)Ø Діаметр посуду (см)24 - 2624 - 2624 - 2616 - 2010 - 1424 - 26 Для визначення типу конфорки дивіться схеми, наведені впараграфі “Характеристики конфорок і форсунок”. Практичні поради по експлуатації електричноїплити* Щоб уникнути втрат тепла і пошкодження плит,використовуйте посуд з плоским дном, діаметр якого неменше, ніж розмір плити.

ВиключеноГотування овочів, риби Готування картоплі (на парі), супів, гороху, бобів Продовження готування великої кількості їжі, овочевий суп.Для смаження (середнє)Для смаження (вище середнього)Для підрум’янювання й швидкого закипання ! Перед використанням плит в перший раз, ви повиннінагріти їх до максимальної температури та утримувати їїпротягом приблизно 4 хвилин, без встановлення якого-небудь посуду на них. На початковому етапі, їх захиснепокриття твердне і досягає свого максимального опору. Запобіжні заходи та поради ! Ця плита була розроблена і виготовлена відповідно доміжнародних стандартів безпеки. З метою Вашої безпекиповинні бути ретельно прочитані наступні попередження.

• Тільки для деяких моделей.UA

Загальні вимоги до безпеки

• Дана вбудована плита відноситься до класу 3.

• Газові плити вимагають регулярного повітрообмінудля підтримки її ефективної роботи. При установціплити, дотримуйтесь інструкцій у пункті”встановлення” плити.

• Ці інструкції дійсні тільки для країн, символи якихвказані в таблиці з серійним номером.

• Це обладнання розроблене для побутового використання в домашніх умовах і не призначене для застосування на підприємствах промисловості та торгівлі.

• Не допускається установка приладу поза приміщенням, навіть під укриттям. Надзвичайно небезпечно піддавати пристрій дії дощу і вітру.

• Не торкайтеся до плити з оголеними ногами або змокрими або вологими руками і ногами.

• Прилад повинен використовуватися тільки повнолітніми особами, для приготування їжі відповідно до інструкцій, наведених в дійсному посібнику. Будь-яке інше використання пристрою (напр. для обігрівання кімнати) є невідповідним та небезпечним. Виробник не несе відповідальності за будь-яке пошкодження, викликане невідповідним та неправильним використанням пристрою.

• Прилад повинен використовуватися тільки дорослими,для приготування їжі відповідно до інструкцій у цьомупосібнику.

• Переконайтеся, що кабелі живлення інших електричнихприладів, не вступають в контакт з гарячою частиноюплити.

• Отвори, що використовуються для вентиляції івідведення тепла ніколи не повинні бути закриті.

• Завжди переконуйтесь у тому, що ручки перебувають у “●”/“○” положенні, коли плита не використовується.

• При відключенні плити завжди витягуйте вилку зрозетки, але не тягніть за кабель.

• Ніколи не проводьте очистку або технічнеобслуговування, поки Ви не витягнули вилку з розетки.

• У випадку несправності, ні за яких обставин ненамагайтеся ремонтувати прилад самостійно. Ремонтздійснений недосвідченими особами може призвести дотравми або більшої несправності приладу. Контактисервісного центру (дивіться Підтримка).

• Завжди переконуйтесь, що ручки каструль повернуті доцентру плити, щоб уникнути випадкових опіків.

• Не закривайте скляну кришку (якщо є в наявності),коли газові пальники або електричні плити все ще гарячі.

• Не залишайте електричні плити увімкненими безпосуду, покладеного на них.

• Не використовуйте нестійкий або деформований

• Люди з обмеженими фізичними і розумовимиздібностями (включаючи дітей) та недосвідчені особи, тахто не знайомий з правилами користування плитою неповинні нею користуватися. Ці особи повинні,принаймні, бути під контролем тих, хто бере на себевідповідальність за їх безпеку або отримати попередніінструкції, що стосуються роботи цієї плити.

• Не дозволяйте дітям гратися з плитою.

• При утилізації пакувальних матеріалів: дотримуйтесьмісцевих норматив, для їх повторного використання.

• Європейська Директива 2012/19/EC з утилізаціїелектричного та електронного обладнання (WEEE)вимагає, щоб старі електропобутові прилади викидалиразом із звичайним міським сміттям. Старі приладимають бути зібрані окремо для оптимізації їх утилізаціїта переробки їх матеріалів і зменшення впливу наздоров’я людини і навколишнє середовище. Символзакресленого “сміттєвого контейнера” на приладі нагадуєВам про Ваші зобов’язання, щодо його окремноїутилізації. Споживачі повинні звернутися до місцевихорганів або продавця для отримання інформації проправильну утилізацію свого старого приладу. Обслуговування та догляд Відключення електроживлення Відключіть плиту від мережі електроживлення передпроведенням будь-яких робіт з нею. Очищення пристрою ! Не використовуйте абразивні або агресивні миючізасоби, таких як засоби для виведення плям,антикорозійні засоби, пральні порошки та абразивнігубки: вони можуть подряпати поверхню виробу. ! Ніколи не використовуйте для очистки прилади звисоким тиском та не робіть очистку з використаннямпари.

• Як правило, достатньо, вимити плиту вологою губкою іпротерти її кухонною ганчіркою.

• Знімні частини пальників необхідно часто мити теплоюводою з милом і видаляти будь-які спалені

• Для плит які автоматично запалюються, зовнішнічастини електронних пристроїв освітлення необхідночасто очищати і перевіряти на наявність забруднень уотворах для газу.

• Електрична плита повинна бути очищена за допомогоювологої тканини і змащена невеликою кількістю олії покище тепла.

• На нержавіючій сталі можуть залишитись розводи віджорсткої води, яку залишили на поверхні протягомтривалого часу, або від агресивних миючих засобів, щомістять фосфор. Після очищення і ретельної сушкивидаліть краплі води, які ще залишились.86

! Не використовувати на газових пальниках розтиначі, тостери або решітки для готування м’яса на грилі з неіржавіючої сталі. Обслуговування газового крану CЗ часом, кран може застрягти або важко повертатися. Якщо це станеться, кран необхідно замінити. ! Ця процедура повинна виконуватися кваліфікованим фахівцем, рекомендованим самимвиробником. УВАГА!UA

Усунення несправностей Може трапитися так, що прилад не працює належним чином або взагалі не працює. Перш ніж звертатися до сервісногоцентру за допомогою, перевірте все, що Ви можете. По-перше, переконайтеся, що немає ніяких перерв у газі таперевірте електротехнічне обладнання, і, зокрема, чи відкриті газові клапани у мережі. Пальник не горить або навіть немає полум’я навколо

• Чи не забиті газові отвори на пальнику.

• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.

• Ci sono correnti d’aria nelle vicinanze del piano. Полум’я гасне в моделях з запобіжним пристроєм. Переконайтеся в тому, що:

• Ви натиснули ручку до кінця.

• Ви тримаєте ручку натиснутою досить довго, щоб активувати пристрій безпеки.

• Газові отвори не заблоковані в області розташування запобіжного пристрою. Пальник не горить, коли встановлений мінімум. Переконайтеся в тому, що:

• Газові отвори, не заблоковані.

• Чи є протяги поблизу плити.

• мінімальна установка була налаштована належним

Посуд нестійкий. Переконайтеся в тому, що:

• Дно посуду абсолютно плоске.

• Посуд знаходиться в правильному положенні в центрі

• Решітка для підтримки посуду знаходиться в правильному положенні.88
