MANUAL DE UTILIZADOR TD 640 S (WH) IXHA HOTPOINT ARISTON

Assistência Comunique:

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas últimas informações encontram-se na placa de identicação situada no aparelho e/ou na embalagem. Kundendienst Geben Sie bitte Folgendes an:

4. Spia FUNZIONAMENTO PIASTRA ELETTRICA*

Descrição do aparelho Vista de conjunto

• As CHAPAS ELÉCTRICAS podem ser de vários diâmetros e potências diferentes: “normais” ou “rápidas”, estas últimas distinguem-se das demais pela marca vermelha no centro.

• Indicador luminoso FUNCIONAMENTO CHAPA ELÉCTRICA acende-se se o selector estiver em qualquer posição diferente daquela de desligado.

• Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.

• Selectores de comando dos QUEIMADORES A GÁS e da CHAPA ELÉCTRICA* para a regulação da chama ou da potência.

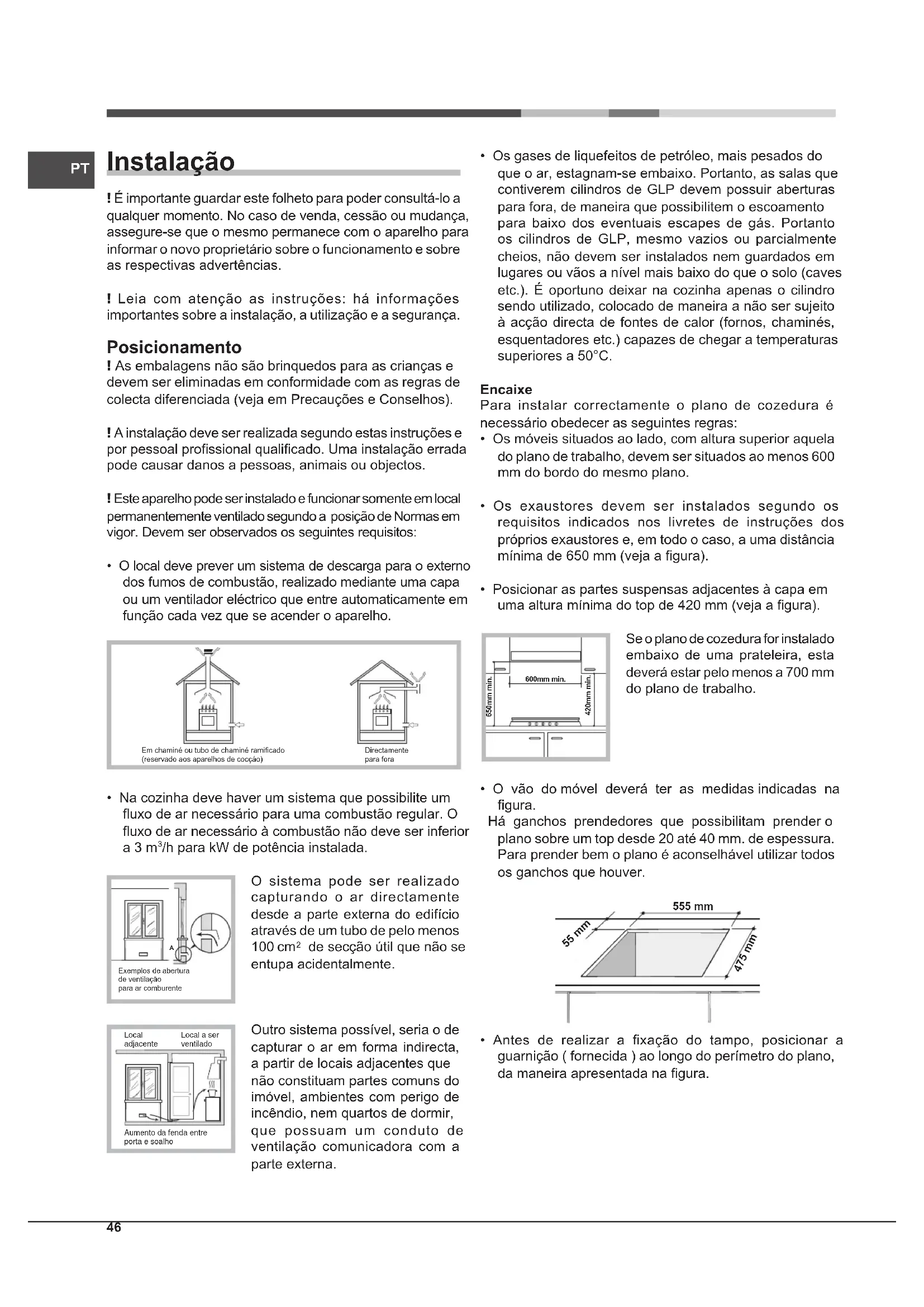

Instalação ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento ! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal prossional qualicado. Uma instalação errada pode causar danos a pessoas, animais ou objectos. ! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos:

• O local deve prever um sistema de descarga para o externo dos fumos de combustão, realizado mediante uma capa ou um ventilador eléctrico que entre automaticamente em função cada vez que se acender o aparelho. Em chaminé ou tubo de chaminé ramificado(reservado aos aparelhos de cocçáo) Directamente para fora
• Na cozinha deve haver um sistema que possibilite um uxo de ar necessário para uma combustão regular. O uxo de ar necessário à combustão não deve ser inferior a 3 m

/h para kW de potência instalada. O sistema pode ser realizado capturando o ar directamente desde a parte externa do edifício através de um tubo de pelo menos 100 cm

de secção útil que não se entupa acidentalmente. Outro sistema possível, seria o de capturar o ar em forma indirecta, a partir de locais adjacentes que não constituam partes comuns do imóvel, ambientes com perigo de incêndio, nem quartos de dormir, que possuam um conduto de ventilação comunicadora com a parte externa.

Exemplos de abertura de ventilaçãopara ar comburenteAumento da fenda entreporta e soalhoLocaladjacenteLocal a serventilado

• Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). É oportuno deixar na cozinha apenas o cilindro sendo utilizado, colocado de maneira a não ser sujeito à acção directa de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas superiores a 50°C. Encaixe Para instalar correctamente o plano de cozedura é necessário obedecer as seguintes regras:

• Os móveis situados ao lado, com altura superior aquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.

• Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dos próprios exaustores e, em todo o caso, a uma distância mínima de 650 mm (veja a gura).

• Posicionar as partes suspensas adjacentes à capa em uma altura mínima do top de 420 mm (veja a gura). Se o plano de cozedura for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 700 mm do plano de trabalho.

• O vão do móvel deverá ter as medidas indicadas na gura. Há ganchos prendedores que possibilitam prender o plano sobre um top desde 20 até 40 mm. de espessura. Para prender bem o plano é aconselhável utilizar todos os ganchos que houver. 555 mm 55 mm 475 mm

• Antes de realizar a xação do tampo, posicionar a guarnição ( fornecida ) ao longo do perímetro do plano, da maneira apresentada na gura. 600mm min. 420mm min. 650mm min.47

Esquema para prender os ganchos Posição do gancho Posição do gancho para H=20mm para H=30mm Frente Posição do gancho Atrás para H=40mm ! Utilize os ganchos fornecidos dentro da “embalagem dos acessórios”.

• Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano. Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as guras). 560 mm. 45 mm. ! É possível instalar o plano somente sobre fornos de encaixe equipados com ventilação de arrefecimento. Ligação eléctrica Os planos equipados com cabo de alimentação de três pólos são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placa de identicação (situada na parte inferior do plano). A ligação à terra do cabo distingue-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligação eléctrica do plano e a do forno precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno. Ligação do cabo de fornecimento à rede eléctrica Monte no cabo uma cha em conformidade com as normas para a carga indicada na placa de identicação. No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identicação;

• a tensão de alimentação seja entre os valores da placa de identicação;

• a tomada seja compatível com a cha do aparelho. Em caso contrário, substitua a tomada ou a cha; não empregue extensões nem tomadas múltiplas. ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser vericado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas. Ligação do gás A ligação do aparelho à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado. Em caso contrário, efectuar as operações indicadas no parágrafo “Adaptação a diferentes tipos de gás”. Em caso de alimentação com gás líquido de botija, utilizar reguladores de pressão em conformidade com as Normas Nacionais em vigor. ! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 “Características dos queimadores e dos bicos”.48

Ligação com tubo rígido (cobre ou aço) ! A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum género ao aparelho. Na rampa de alimentação do aparelho há uma junta em “L” dirigível, cuja retenção é assegurada por uma guarnição. Se for preciso girar a união será absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica. Ligação com tubo exível de aço inoxidável de parede contínua com engates de rosca A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica. A instalação destes tubos deve ser efectuada de maneira que o seu comprimento, em condições de máxima extensão, não seja maior de 2.000 mm. Quando a ligação estiver terminada, assegure-se de que o tubo metálico exível não entre em contacto com as partes móveis ou que amassado. ! Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor. Controle da vedação ! Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama. Adaptação aos diferentes tipos de gás Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), será necessário trocar os bicos dos queimadores mediante as seguintes operações:

1. tire as grades do plano e solte os queimadores do lugar.

2. desparafusar os bicos utilizando uma chave a tubo de

7mm, e substituí-los com aqueles apropriados para o novo tipo de gás (ver tabela 1 “Características dos queimadores e dos bicos”). No caso do queimador Mini WOK, para desparafusar o bico empregue uma chave aberta de 7 mm (veja a gura).

3. monte outra vez as partes, realizando estas operações

4. no nal da operação, troque a velha etiqueta de calibragem

por outra corresponda ao novo tipo de gás utilizado, que se encontram nos nossos centros de assistência técnica.

• Regulação do ar primário dos queimadores Os queimadores não necessitam de qualquer regulação de ar primário.

• Regulação dos mínimos

1. Coloque a torneira na posição de mínimo;

2. Retire o selector e ajuste o parafuso de regulação situado

no interior ou ao lado da haste da torneira até obter uma pequena chama regular.

3. Verique se ao girar rapidamente o botão da posição de

máximo até a de mínimo, os queimadores não se apagam.

4. Nos aparelhos equipados com dispositivo de segurança

(termopar), em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios mínimos mediante o parafuso de regulação.

5. Depois de realizar a regulação, restabeleça os lacres situados

nos ‘by-pass’ com cera lacre ou materiais equivalentes. ! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo. ! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gás utilizado que se acha nos nossos Centros de Assistência Técnica. ! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor). Ligações eléctricas

PLACA DAS CARACTERÍSTICAS

ver quadro das características Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: - 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações - 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações. - 2009/142/CEE de 30/11/09 (Gás) e posteriores modificações. - 2012/19/CEE e posteriores modificações.49

Características dos queimadores e bicos Tabla 1 Gás Liquefeito Gás Natural Nominal (mbar) Minima (mbar) Màxima (mbar)

alimentação Queimador Diâmetro (mm) Poténcia térmica kW (p.c.s.*)

Início e utilização ! Em cada selector está indicada a posição do queimador de gás ou da chapa eléctrica* correspondente. Queimadores a gás O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira : ● Apagado Máximo Mínimo Para acender o queimador aproxime do mesmo a chama de um isqueiro, fósforo ou acendedor automático, pressione e faça girar o selector escolhido no sentido anti-horário até a posição de máxima potência. Nos modelos dotados de dispositivo de segurança, é necessário manter cerca de 6 segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama. Nos modelos dotados de vela para acender, para acender o queimador escolhido, em primeiro lugar pressionar o selector, identificado pelo símbolo em seguida pressionar e girar o selector correspondente no sentido anti-horário até a posição de máxima potência. Alguns modelos são dotados de acendedor integrado internamente ao botão, neste caso contém o dispositivo para acender e não o botão. Para acender o queimador escolhido basta premer até o fundo e girar o respectivo manípulo no sentido anti-horário até a posição de máxima potência e mantê-lo premido até que se acenda. ! Se apagar-se acidentalmente a chama do queimador feche o botão de comando e tente acender novamente somente após um minuto no mínimo. Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “●”) na direcção horária até que se apague. Chapas eléctricas* A regulação pode ser efectuada girando o selector correspondente no sentido horário ou anti-horário em 6 diferentes posições: PosiçãoPlaca normal ou rápida

- 5 Potências intermediárias

Potência máxima Para qualquer posição do selector diferente daquela de desligado, o indicador luminoso de funcionamento irá ligar-se. Conselhos práticos para utilização dos queimadores Para obter a máxima performance é bom lembrar-se do seguinte:

• utilize recipientes adequados para cada um dos queimadores (veja a tabela) com o objectivo de evitar que as chamas ultrapassem o fundo dos recipientes.

• utilize sempre recipientes de fundo chato e com tampa.

• no momento em que começar a ferver, rode o botão para a posição de mínimo. QueimadorRápido (R)Rápido Reduzido(RR)Ultra Rápido (UR)Semi Rápido (S)Auxiliar (A)Mini WOK (MW)Ø Diâmetro Recipientes (cm)24 - 2624 - 2624 - 2616 - 2010 - 1424 - 26 Para identificar o tipo de queimador, consultar os desenhos apresentados no parágrafo “Características dos queimadores e dos bicos”. Conselhos práticos para a utilização das chapas eléctricas* Para evitar dispersão de calor e danos às chapas é bom utilizar recipientes com fundo chato e de diâmetro não inferior ao da chapa. Posição

Placa normal ou rápida Apagado.Cozedura de legumes, verdes ou de peixe.Cozedura de batatas (em vapor), sopas, grão de bico, feijão.Para continuar a cozedura de grandes quantidad de alimentos , minestroni.Estufar (médio).Estufar (forte).Tostar ou ferver em pouco tempo. ! Antes da primeira utilização, é necessário aquecer as chapas de cosedura na temperatura máxima durante aproximadamente 4 minutos, sem panela. Durante esta fase inicial, o forro de protecção endurece-se e obtém a máxima resistência.

• Há somente em alguns modelos.51

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3

• Para os aparelhos a gás funcionarem correctamente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo “Posicionamento” no momento da instalação”.

• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identicação do aparelho.

• Este aparelho foi concebido para utilização de tipo não prossional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.

• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.

• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.

• Não tape as aberturas de ventilação e de eliminação de calor.

• Assegure-se sempre que os selectores estejam na posição “●”/“○” quando não estiver a utilizar o aparelho.

• Não puxe pelo cabo para desligar a cha da tomada eléctrica, pegue pela cha.

• Não realize limpeza nem manutenção sem antes ter desligado a cha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).

• Certique-se que as pegas das panelas quem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.

• Não feche a tampa de vidro (se presente) com os queimadores ou a chapa eléctrica ainda estiverem quentes.

• Não deixe acesa a chapa eléctrica sem panelas.

• Não utilize panelas instáveis ou deformadas.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• Não permita que as crianças brinquem com o aparelho.

• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado. Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2012/19/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no uxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Manutenção e cuidados Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho ! Evite o emprego de detergentes abrasivos ou corrosivos, tais como tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva. podem arranhar irremediavelmente a superfície. ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• Para a manutenção ordinária, é suciente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.

• Os componentes móveis dos queimadores precisam ser lavados frequentemente com água quente e detergente, tome cuidado para eliminar as eventuais crostas.

• Nos planos com acendimento automático, é necessário proceder frequentemente a uma limpeza cuidada da extremidade dos dispositivos de acendimento electrónico instantâneo e é também necessário vericar que os orifícios de saída do gás não estejam entupidos.

• O aço inoxidável poderá manchar-se se car em contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo). É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Para mais é bom enxugar eventuais vazamentos de água.52

! Não utilizar difusores, torradeiras ou grades para carne de aço inoxidável sobre os queimadores de gásManutenção das torneiras do gás Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apresente diculdades na rotação, portanto será necessário substituir a torneira mesma. ! Esta operação deve ser efectuada por um técnico autorizado pelo fabricador.. Anomalias e soluções Pode acontecer do plano não funcionar ou não funcionar bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verique que não haja interrupções nas redes de alimentação de gás e electricidade, especialmente se as torneiras do gás antes do plano estão abertas. O queimador não se acende ou a chama não é uniforme. Foi controlado se:

• Estão entupidos os furos de saída do gás do queimador.

• Estão instalados correctamente todos os componentes móveis que compõem o queimador.

• Há correntes de ar nas proximidades do plano. A chama não permanece acesa nas versões com segurança. Foi controlado se:

• O botão não foi premido até o fundo.

• Não foi mantido premido até o fundo o botão durante um tempo suciente para activar o dispositivo de segurança.

• Estão entupidos os furos de saída do gás em correspondência ao dispositivo de segurança. O queimador em posição de mínimo não permanece aceso. Foi controlado se:

• Estão entupidos os furos de saída do gás.

• Há correntes de ar nas proximidades do plano.

• A regulação do mínimo não está correcta. Os recipientes são instáveis. Foi controlado se:

• O fundo do recipiente é perfeitamente plano.

• O recipiente está no centro do queimador ou na da chapa eléctrica.

• As grades foram invertidas. ATENÇÃO53
