ПОСІБНИК КОРИСТУВАЧА DD 642 HA(WH) HOTPOINT ARISTON

Інструкція по використанню ВАРИЛЬНА ПОВЕРХНЯ

НІ В ЯКОМУ РАЗІ не слід намагатися погасити полум’я/пожежу водою. Необхідно вимкнути прилад і накрити полум’я, наприклад, кришкою або вогнетривким покривалом. УВАГА! Небезпека пожежі: не залишайте речі на варильних поверхнях. Забороняється використання апаратів для очищення парою або високим тиском. Витріть насухо всі наявні на кришці рідини, перш ніж відкрити її. Не закривайте скляну кришку (якщо вона наявна), якщо газові пальники або електричні конфорки залишаються нагрітими. Не передбачено увімкнення приладу за допомогою зовнішнього таймеру або окремої системи дистанційного керування. УВАГА! використання невідповідних захисних пристроїв варильної поверхні може призвести до нещасних випадків. УВАГА: У разі поломки скла плити: - негайно вимкнути всі конфорки і будь. -які електричні нагрівальні елементи і відключіть пристрій від мережі- не торкайтеся поверхні пристрою.8 Assistenza Comunicare:

• модель приладу (Mod.)

• серійний номер (S/N) Цю інформацію можна знайти на табличці з характеристиками, яка розташована на холодильному відділенні внизу ліворуч.10 Descrizione dell’apparecchio Vista d’insieme

Опис приладу Загальний вигляд

1. Підтримуюча Решітка для ПОСУДУ

3. Ручки управління ГАЗОВИХ ПАЛЬНИКІВ

4. Запалювання для ГАЗОВИХ ПАЛЬНИКІВ

• ГАЗОВІ ПАЛЬНИКИ відрізняються за розмірами тапотужністю. Використовуйте для приготування їжі посудз діаметром у відповідності до розміру найбільшпідходящого пальника.

• Ручки управління для ГАЗОВИХ ПАЛЬНИКІВ регулюють кількість

• Запалювання для ГАЗОВИХ ПАЛЬНИКІВ дозволяють, привключенні, запалювати конкретні пальники автоматично.

• ПРИСТРІЙ БЕЗПЕКИ зупиняє потік газу, якщо полум’явипадково

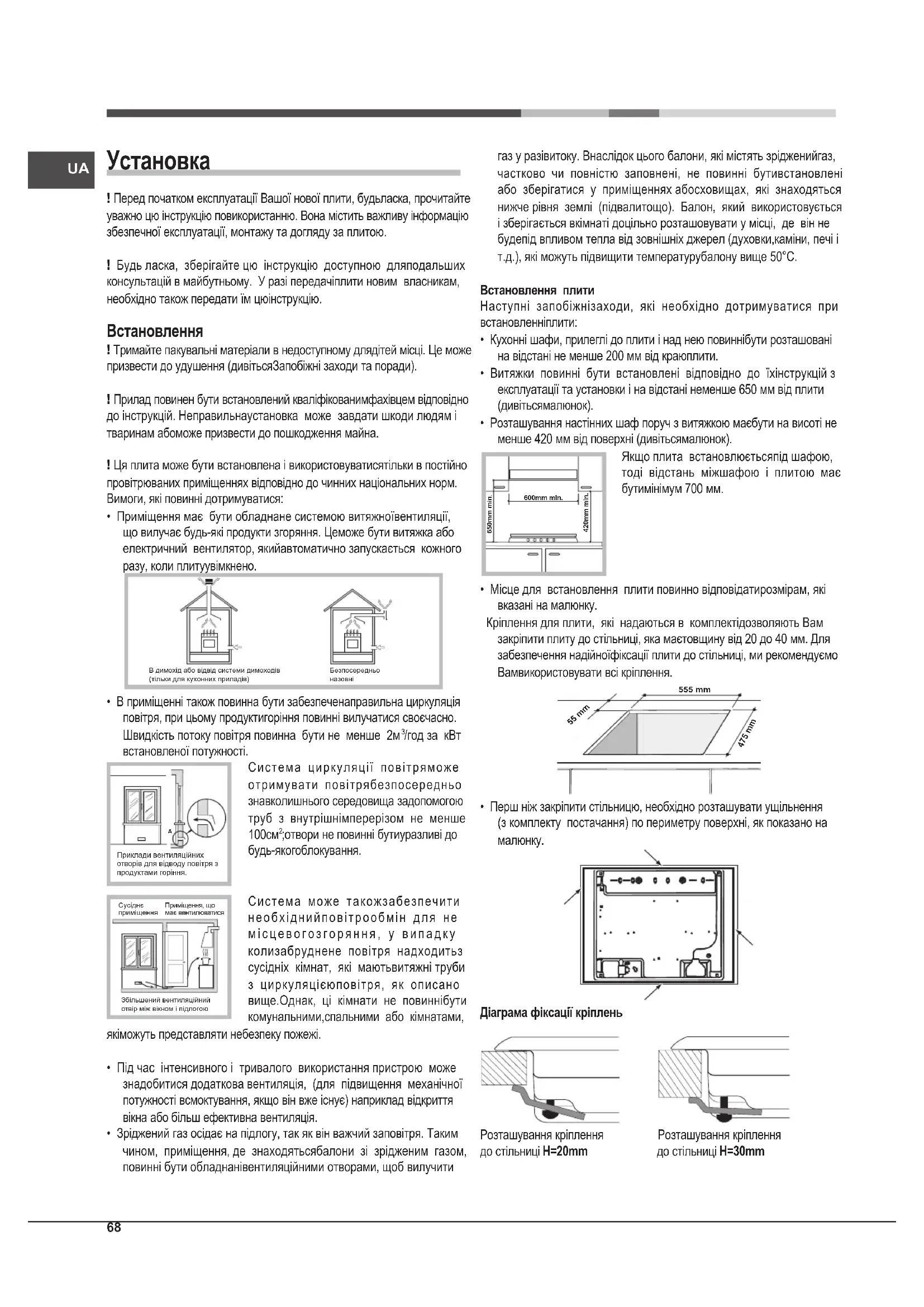

! Перед початком експлуатації Вашої нової плити, будьласка, прочитайте уважно цю інструкцію повикористанню. Вона містить важливу інформацію збезпечної експлуатації, монтажу та догляду за плитою. ! Будь ласка, зберігайте цю інструкцію доступною дляподальших консультацій в майбутньому. У разі передачіплити новим власникам, необхідно також передати їм цюінструкцію. Встановлення ! Тримайте пакувальні матеріали в недоступному длядітей місці. Це може призвести до удушення (дивітьсяЗапобіжні заходи та поради). ! Прилад повинен бути встановлений кваліфікованимфахівцем відповідно до інструкцій. Неправильнаустановка може завдати шкоди людям і тваринам абоможе призвести до пошкодження майна. ! Ця плита може бути встановлена і використовуватисятільки в постійно провітрюваних приміщеннях відповідно до чинних національних норм. Вимоги, які повинні дотримуватися:

• Приміщення має бути обладнане системою витяжноївентиляції, що вилучає будь-які продукти згоряння. Цеможе бути витяжка або електричний вентилятор, якийавтоматично запускається кожного разу, коли плитуувімкнено. В димохід або відвід системи димоходів (тільки для кухонних приладів)Безпосередньоназовні
• В приміщенні також повинна бути забезпеченаправильна циркуляція повітря, при цьому продуктигоріння повинні вилучатися своєчасно. Швидкість потоку повітря повинна бути не менше 2м

/год за кВт встановленої потужності. Система циркуляції повітряможе отримувати повітрябезпосередньо знавколишнього середовища задопомогою труб з внутрішнімперерізом не менше 100см

;отвори не повинні бутиуразливі до будь-якогоблокування. Система може такожзабезпечити необхіднийповітрообмін для не місцевогозгоряння, у випадку колизабруднене повітря надходитьз сусідніх кімнат, які маютьвитяжні труби з циркуляцієюповітря, як описано вище.Однак, ці кімнати не повиннібути комунальними,спальними або кімнатами, якіможуть представляти небезпеку пожежі.

• Пiд чаc інтенсивного і тривалого використання пристрою може знадобитися додаткова вентиляція, (для підвищення механічної потужності всмоктування, якщо він вже існує) наприклад відкриття вікнa або більш ефективнa вентиляція.

• Зріджений газ осідає на підлогу, так як він важчий заповітря. Таким чином, приміщення, де знаходятьсябалони зі зрідженим газом, повинні бути обладнанівентиляційними отворами, щоб вилучити

Приклади вентиляційних отворів для відводу повітря з продуктами горіння.Збільшений вентиляційнийотвір між вікном і підлогоюСусіднєприміщенняПриміщення, щомає вентилюватися газ у разівитоку. Внаслідок цього балони, які містять зрідженийгаз, частково чи повністю заповнені, не повинні бутивстановлені або зберігатися у приміщеннях абосховищах, які знаходяться нижче рівня землі (підвалитощо). Балон, який використовується і зберігається вкімнаті доцільно розташовувати у місці, де він не будепід впливом тепла від зовнішніх джерел (духовки,каміни, печі і т.д.), які можуть підвищити температурубалону вище 50°С. Встановлення плити Наступні запобіжнізаходи, які необхідно дотримуватися при встановленніплити:

• Кухонні шафи, прилеглі до плити і над нею повиннібути розташовані на відстані не менше 200 мм від краюплити.

• Bитяжки повинні бути встановлені відповідно до їхінструкцій з експлуатації та установки і на відстані неменше 650 мм від плити (дивітьсямалюнок).

• Pозташування настінних шаф поруч з витяжкою маєбути на висоті не менше 420 мм від поверхні (дивітьсямалюнок). Якщо плита встановлюєтьсяпід шафою, тоді відстань міжшафою і плитою має бутимінімум 700 мм.

• Місце для встановлення плити повинно відповідатирозмірам, які вказані на малюнку. Кріплення для плити, які надаються в комплектідозволяють Вам закріпити плиту до стільниці, яка маєтовщину від 20 до 40 мм. Для забезпечення надійноїфіксації плити до стільниці, ми рекомендуємо Вамвикористовувати всі кріплення. 555 mm 55 mm 475 mm

• Перш ніж закріпити стільницю, необхідно розташувати ущільнення (з комплекту постачання) по периметру поверхні, як показано на

Діаграма фіксації кріплень Розташування кріплення Розташування кріплення до стільниці H=20mm до стільниці H=30mm 600mm min. 420mm min. 650mm min.UA

Передня сторона Розташування кріплення Задня сторона до стільниці H=40mm ! Використовуйте кріплення, які надаються в “комплектіпоставки”

• У випадку, якщо під плитою не встановлена вбудованадуховка, то для утримання тепла необхідно встановитидерев’яну панель, як утеплювач. Вона повинна бутирозміщена на відстані не менше 20 мм від нижньоїчастини плити.

Для забезпечення достатньої вентиляції, необхідно знятизадню панель шафи. Бажано встановити духовку такимчином, щоб вона спиралася на дві підставки з дерева, абона абсолютно плоску поверхню з розмірами не менше 45х 560 мм(дивіться малюнки). 560 mm. 45 mm. ! Варильну поверхню можна встановлювати лише понад вбудованими духовками, оснащеними охолоджувальним вентилюванням. Електричне підключення Плита обладнана триполюсним кабелем живленняпризначеним для роботи зі змінним струмом при напрузіі частоті зазначених на табличці (вона розташована нанижній частині приладу). Заземлюючий дріт в кабелі маєзелений і жовтий колір. Якщо разом з плитою має бутивстановлена електрична вбудована духовка, то їхелектричні підключення повинні бути встановленіокремо, як для електробезпеки так і для більш зручноговилучення духовки. Підключення кабелю живлення до мережі Встановити стандартизований штепсель відповідно донавантаження, вказаного на табличці.Багатополюсний вимикач з мінімальною відстанню 3 ммміж контактами, відповідно до електричногонавантаження і місцевими стандартами,має бути розміщений між плитою і мережею в разіпрямого підключення до електричної мережі.Вимикач повинен бути придатним для підключення домережі і повинен відповідати діючим правиламелектробезпеки (провід заземлення не повиненперериватися вимикачем). Кабель живлення не повинніконтактувати з поверхнею, яка має температуру вище50°С. ! Монтажник повинен переконатися у правильностіелектричних з’єднань, які були під’єднані і що вонивідповідають правилам техніки безпеки. Перед підключенням до джерела живлення,переконайтеся у тому, що:

• плита заземлена і відповідає діючим нормам;

• pозетка повинна бути розрахована на максимальнуспоживану потужність плити, яка вказана в таблиці;

• напруга відповідає діапазону значень, зазначеного втаблиці;

• pозетка повинна бути сумісна з вилкою плити. Якщорозетка несумісна з вилкою, запитайте фахівців зтехнічної підтримки, щоб замінити її. Не використовуйтеподовжувачі та трійники. ! Кабель живлення і розетки повинні бути легко доступні,після встановлення плити. ! Кабель не повинен бути зігнутим або затиснутим. ! Кабель повинен регулярно перевірятися і підлягатизаміні тільки уповноваженими техніками (дивітьсяПідтримку). ! У випадку недотримання вище вказаних заходівбезпеки, виробник не несе ніякої відповідальності. Підключення газу Плита повинна бути підключена до основного місцяпостачання газу або газового балона у відповідності зчинним національним законодавством. Передвиконанням з’єднання, переконайтеся, що плита сумісна згазом, який Ви хочете використовувати. Якщо це не так,дотримуйтесь інструкцій, зазначених у пункті “Адаптаціядо різних типів газу”. При використанні зрідженого газу збалона, необхідно встановити регулятор тиску, якийвідповідає чинному національному законодавству. ! Переконайтеся, що тиск газу відповідає значенням,зазначеним у таблиці 1 (“пальники і насадки”). Цедозволить забезпечити надійну роботу і довговічністьВашої плити при збереженні ефективного споживанняенергії. Зв’язок з твердими трубами (мідь чи сталь) ! Підключення до газової системи повинні здійснюватисятаким чином, щоб не призвести до будь-яких деформаційна плиті. Існує регульовані труби L-форми на рампі живленняплити, які фіксуються прокладками, для того щобзапобігти витік газу. Прокладки необхідно замінити післяповороту труби (за умови фіксації з плитою). Вхід подачігазу на плиту здійснюється через циліндричну різьбову1/2 вхідну частину охоплюваного з’єднання. Підключення гнучкої безшовної труби з нержавіючоїсталі з різьбовим кріпленням Вхід подачі газу на плиту здійснюється черезциліндричну різьбову 1/2 вхідну частину охоплюваногоз’єднання. Ці труби мають бути з’єднані так, щоб їхдовжина в розгорнутому стані не перевищувала 2000 мм.Як тільки зв’язок був проведений, переконайтеся, щометалічна труба не стискається і не контактує зрухомими частинами. ! Використовуйте тільки ті труби та прокладки, яківідповідають чинним національним нормам. Перевірка герметичності з’єднання ! Коли процес установки завершиться, перевіртефіксацію труб за допомогою мильної рідини. Ніколи невикористовуйте горючі речовини. Адаптація до різних типів газу Для адаптації плити до будь-якого іншого виду газу, крімвказаного виду (це зазначено на наклейці зхарактеристиками на корпусі плити або на упаковці),насадки повинні бути замінені наступним чином:

1. Зніміть решітку з плити і витягніть пальники зі своїхмісць.

2. Відкрутіть насадки за допомогою 7 мм гайковогоключа і замініть їх

на насадки, які підходять для новоговиду газу (дивіться таблицю 1 ‘’пальники і насадки).70

3. Замініть всі компоненти, дотримуючись інструкції,зазначеної вище в

4. Після налаштування плити, вона може бутивикористана з будь-

якими видами газу, замініть старінаклейки з характеристиками на нові, відповідно донового виду газу (ці наклейки можна отримати вавторизованих центрах технічної підтримки).

• Регулювання повітря для розпилення в конфорці: Пальник плити не вимагає регулювання для первинноїпрогонки повітря. Регулювання пальника плити при мінімальних заданихзначеннях:

1. Поверніть кран в мінімальне відхилення;

2. Зніміть ручку і відрегулюйте гвинт, який знаходитьсявсередині або

поруч з краном пальника, поки полум’яневелике і стабільне.

3. Поки пальник горить, швидко прокрутити ручку відмінімуму до

максимуму і назад кілька разів,переконавшись, щополум’я не згасло.

4. Деякі плити маютьвстановлені пристроїбезпеки(термоелемент).

Якщоплита не працює, колипальникивідрегульовані на невелике полум’я, то підвищити цеполум’я можна за допомогою регулюючого

5. Після коригування параметрів, необхідно замінитипрокладки

використовуючи сургуч або аналогічнуречовину. ! Якщо прилад підключений до джерела зрідженого газу, регулювальний гвинт необхідно затягнути якомога щільніше. ! Як тільки ця процедура закінчиться, замініть старінаклейки з характеристиками на нові, відповідно донового виду газу (ці наклейки можна отримати вавторизованих центрах технічної підтримки). ! Якщо використовуються різні тиски газу (або вони недуже відрізняються) від рекомендованого тиску, повиненбути встановлений відповідний регулятор тиску на входішланга (відповідно до чинних національних

(дивіться таблицю) Дана плита відповідає наступним

Європейського економічного співтовариства: - 2006/95/ЄC від 12/12/06 (Низька Напруга) інаступні поправки - 2004/108/ЄC від15/12/04 (Електромагнітна Сумісність) та наступніпоправки - 93/68/ЄЕС від 22/07/93 та наступні

- 2009/142/ЄC від 30/11/09 (Газ) і наступні зміни та доповнення. - 2012/19/ЄU і наступні зміни та доповнення.UA

Номінальний (мбар) Мінімальний (мбар) Максимальний (мбар) Характеристики пальників і насадок

блиця 1 Зріджений газ Природний газ

(A) Тиск, що подається

При 15°C і 1013,25 мбар-сухий газ

Ввімкнення і використання ! Положення відповідних газових пальників показано на кожній ручціуправління. Газові пальники Кожен пальник може бути встановлений на один знаступних параметрів за допомогою відповідної ручкиуправління: ● Виключений Максимальний Мінімальний Для того, щоб запалити конфорку, піднесіть запалений сірник або запальничку до конфорки, натисніть на ручку та поверніть її проти годинникової стрілки до максимального положення. Оскільки конфорка оснащена захисним пристроєм, то ручку слід притискати протягом, приблизно, 2-3 секунд, щоб автоматичний пристрій підтримував полум’я для розігріву. В разі з моделями, що мають запальник, щоб запалити обрану конфорку, натисніть і поверніть відповідну ручку проти годинникової стрілки до кінцевого положення, при цьому під час запалення необхідно тримати ручку натиснутою ! Якщо полум’я випадково згасло, вимкніть газ ручкою регулювання та зачекайте приблизно 1 хвилину перед тим як запалювати його знову. Для того, щоб вимкнути конфорку, поверніть ручку за годинниковою стрілкою до упору (положення “●”). Практичні поради по експлуатації пальника Для забезпечення ефективної роботи пальників:

• Bикористовуйте відповідний посуд для кожногопальника (дивіться таблицю), так щоб полум’я невиходило за межі нижньої частини

• Завжди використовуйте посуд з плоским дном ікришкою.

• Коли вміст каструлі досягає точки кипіння, повернітьручку до мінімуму.

24 - 2616 - 2010 - 14КонфоркаØ Діаметр посуду (cм)Швидка

(R) Напівшвидка (S)Допоміжна (A) Для визначення типу конфорки дивіться схеми, наведені впараграфі “Характеристики конфорок і форсунок”.

• Для забезпечення максимальної стабільності посуду під час приготування їжі переконатися в тому, що він встановлений вірно, по центру горілки.

• Перевірити, щоб ручки посуду для приготування були вирівняні за однією з опорних рейок для підтримки посуду.

• Повернути посуд таким чином, щоб не виступав за передній край варильної поверхні. Змінним фактором для забезпечення стабільності посуду на варильній поверхні є він сам (або його розташування під час використання). Очевидно, що максимальну стабільність гарантують добре врівноважені каструлі з пласким дном, встановлені по центру горілки; їх ручки слід направити по одній лінії з рейками решітки. Запобіжні заходи та поради ! Ця плита була розроблена і виготовлена відповідно доміжнародних стандартів безпеки. З метою Вашої безпекиповинні бути ретельно прочитані наступні попередження. Загальні вимоги до безпеки

• Дана вбудована плита відноситься до класу 3.

• Газові плити вимагають регулярного повітрообмінудля підтримки її ефективної роботи. При установціплити, дотримуйтесь інструкцій у пункті”встановлення” плити.

• Ці інструкції дійсні тільки для країн, символи якихвказані в таблиці з серійним номером.

• Це обладнання розроблене для побутового використання в домашніх умовах і не призначене для застосування на підприємствах промисловості та торгівлі.

• Не допускається установка приладу поза приміщенням, навіть під укриттям. Надзвичайно небезпечно піддавати пристрій дії дощу і вітру.

• Не торкайтеся до плити з оголеними ногами або змокрими або вологими руками і ногами.

• Прилад повинен використовуватися тільки повнолітніми особами, для приготування їжі відповідно до інструкцій, наведених в дійсному посібнику. Будь-яке інше використання пристрою (напр. для обігрівання кімнати) є невідповідним та небезпечним. Виробник не несе відповідальності за будь-яке пошкодження, викликане невідповідним та неправильним використанням

• Прилад повинен використовуватися тільки дорослими,для приготування їжі відповідно до інструкцій у цьомупосібнику.

• Отвори, що використовуються для вентиляції івідведення тепла ніколи не повинні бути закриті.

• Завжди переконуйтесь у тому, що ручки перебувають у “●”/“○” положенні, коли плита не використовується.

• При відключенні плити завжди витягуйте вилку зрозетки, але не тягніть

• Ніколи не проводьте очистку або технічне обслуговування, поки Ви не витягнули вилку з розетки.

• У випадку несправності, ні за яких обставин ненамагайтеся ремонтувати прилад самостійно. Ремонтздійснений недосвідченими особами може призвести дотравми або більшої несправності приладу. Контактисервісного центру (дивіться Підтримка).

• Не закривайте скляну кришку (якщо є в наявності),коли газові пальники або електричні плити все ще гарячі.

• Люди з обмеженими фізичними і розумовимиздібностями (включаючи дітей) та недосвідчені особи, тахто не знайомий з правилами користування плитою неповинні нею користуватися. Ці особи повинні,принаймні, бути під контролем тих, хто бере на себевідповідальність за їх безпеку або отримати попередніінструкції, що стосуються роботи цієї плити.

• Не дозволяйте дітям гратися з плитою.

• Не передбачено увімкнення приладу за допомогою зовнішнього таймеру або окремої системи дистанційного керування.

• При утилізації пакувальних матеріалів: дотримуйтесьмісцевих норматив, для їх повторного використання.

• Європейська Директива 2012/19/EU з утилізаціїелектричного та електронного обладнання (WEEE)вимагає, щоб старі електропобутові прилади викидалиразом із звичайним міським сміттям. Старі приладимають бути зібрані окремо для оптимізації їх утилізаціїта переробки їх матеріалів і зменшення впливу наздоров’я людини і навколишнє середовище. Символзакресленого “сміттєвогоUA

контейнера” на приладі нагадуєВам про Ваші зобов’язання, щодо його окремноїутилізації. Споживачі повинні звернутися до місцевихорганів або продавця для отримання інформації проправильну утилізацію свого старого приладу. Охорона і дбайливе відношення до довкілля

• Готуйте їжу в закритих каструлях так сковорідках з кришками, що добре прилягають. Використовуйте якомога менше води. Готування без кришки значно збільшить споживання енергії.

• Використовуйте каструлі і сковорідки з рівним плоским дном.

• Якщо ви готуєте страву, що потребує багато часу, варто використовувати скороварку, яка в готує два рази швидше і зберігає третину енергії. Обслуговування та догляд Відключення електроживлення Відключіть плиту від мережі електроживлення передпроведенням будь- яких робіт з нею. Чищення поверхні варильної панелі

• Усі емальовані і скляні частини слід очищати теплою водою і нейтральним розчином.

• На поверхнях із нержавіючої сталі можуть залишатися плями від води з високим вмістом кальцію або агресивних розчинників унаслідок тривалого контактування з ними. Будь-які бризки страв (вода, соус, кава тощо) необхідно видаляти, перш ніж вони засохнуть.

• Промийте теплою водою з нейтральним засобом для чищення, а потім витріть насухо м’якою тканиною або замшею. Видаляйте забруднення, що запеклися, спеціальними засобами для чищення поверхонь із нержавіючої сталі.

• Деталі з нержавіючої сталі слід мити лише м’якою ганчіркою або

• Не користуйтеся абразивними чи їдкими засобами, засобами для чищення на основі хлору і металевими мочалками.

• Не застосовуйте прилади для очищення парою.

• Не користуйтеся легкозаймистими речовинами.

• Не залишайте на варильній поверхні речовини, що містять кислоти або основи, такі як оцет, гірчиця, сіль, цукор або лимонний сік. Чищення деталей варильної панелі

• Емальовані і скляні частини слід мити лише м’якою ганчіркою або

• Для полегшення чищення решітки кришки пальників і пальники можна

• Чистіть їх вручну теплою водою з неабразивним мийним засобом, видаляючи залишки їжі та перевіряючи, чи не забилися отвори

• Сполосніть і витріть насухо.

• Належним чином встановіть пальники і кришки пальників на місця.

• Встановлюючи решітки на місце, подбайте про те, щоб зона, на яку ставиться каструля, знаходилася над пальником.

• Моделі, оснащені механізмом підпалювання пальників та запобіжним пристроєм, потребують ретельного чищення кінця електрода, щоб забезпечити правильну роботу. Регулярно перевіряйте ці деталі і при необхідності чистьте їх вологою ганчіркою. Пригорілі рештки страв необхідно видаляти зубочисткою або голкою. ! Щоб уникнути пошкодження електричного запалювального пристрою, не користуйтеся ним, Коли пальники не встановлені на своє місце. Обслуговування газового крану З часом, кран може застрягти або важко повертатися.Якщо це станеться, кран необхідно замінити. ! Ця процедура повинна виконуватися кваліфікованим фахівцем, рекомендованим самимвиробником. Усунення несправностей Може трапитися так, що прилад не працює належним чином або взагалі не працює. Перш ніж звертатися до сервісногоцентру за допомогою, перевірте все, що Ви можете. По-перше, переконайтеся, що немає ніяких перерв у газі таперевірте електротехнічне обладнання, і, зокрема, чи відкриті газові клапани у мережі. Пальник не горить або навіть немає полум’я навколо пальника.

• Чи не забиті газові отвори на пальнику.

• Чи всі знімні деталі конфорки правильно встановлені.

• Чи немає поблизу приладу протягів. Полум’я гасне в моделях з запобіжним пристроєм. Переконайтеся в тому, що:

• Ви натиснули ручку до кінця.

• Ви тримаєте ручку натиснутою досить довго, щоб активувати пристрій

• Газові отвори не заблоковані в області розташування запобіжного

Пальник не горить, коли встановлений мінімум. Переконайтеся в тому, що:

• Газові отвори, не заблоковані.

• Чи є протяги поблизу плити.

• мінімальна установка була налаштована належним чином. Посуд нестійкий. Переконайтеся в тому, що:

• Дно посуду абсолютно плоске.

• Посуд знаходиться в правильному положенні в центрі пальника.

• Решітка для підтримки посуду знаходиться в правильному положенні.74
