Тип продукту	Декоративна настінна витяжка
Бренд	TURBOAIR
Модель	Certosa 60 см
Ширина	60 см
Режими роботи	Витяжний (зовнішнє відведення) та фільтрувальний (рециркуляція)
Тип керування	Панель керування з вибором швидкості та освітленням
Освітлення	Вбудовані лампи для освітлення варильної поверхні
Протижировий фільтр	Металевий, можна мити щомісяця (можна в посудомийній машині)
Вугільний фільтр	Активний, заміна рекомендується кожні 4 місяці (тільки у версії рециркуляції)
Електроживлення	220-240 В / 50 Гц (перевірити паспортну табличку)
Мінімальна відстань установки	50 см для електричної плити, 70 см для газової або комбінованої плити
Встановлення	Настінне або стельове кріплення, дюбелі в комплекті
Зовнішній догляд	Волога ганчірка з нейтральним миючим засобом, не використовувати спирт
Внутрішній догляд	Регулярне очищення (не рідше ніж щомісяця)
Безпека	Не використовувати без решітки, уникати відкритого полум'я, нагляд під час смаження
Використання	Виключно побутове
Кабель живлення	Заміна тільки авторизованою технічною службою
Утилізація	Переробка згідно з директивою WEEE (не викидати з побутовими відходами)
Гарантія	Не вказано (виробник знімає відповідальність у разі недотримання інструкцій)
Аксесуари в комплекті	Кріпильні дюбелі, фільтри (залежно від версії)

Часті запитання - Certosa 60cm TURBOAIR

Як встановити витяжку Certosa 60 см?

Перед встановленням переконайтеся, що дотримано мінімальну відстань між витяжкою та плитою (50 см для електричної, 70 см для газової). Використовуйте дюбелі, що входять в комплект, відповідно до вашої стіни/стелі. Підключіть витяжку у витяжному режимі (зовнішнє відведення) або фільтрувальному (з вугільними фільтрами). Відключіть прилад перед будь-якими електричними роботами.

Яка мінімальна відстань між витяжкою та плитою?

Мінімальна відстань між поверхнею підтримки посуду та найнижчою частиною витяжки становить 50 см для електричних плит і 70 см для газових або комбінованих плит. Дотримуйтесь інструкцій виробника плити, якщо вказано більшу відстань.

Як очистити протижировий фільтр?

Металевий протижировий фільтр потрібно чистити раз на місяць. Його можна мити вручну неагресивними миючими засобами або в посудомийній машині при низькій температурі та короткому циклі. Потягніть за пружинну ручку, щоб зняти його (Рис. 1). Миття в посудомийній машині може спричинити знебарвлення, але фільтрувальні властивості залишаються незмінними.

Коли потрібно замінювати вугільний фільтр?

Активний вугільний фільтр (для версії рециркуляції) потрібно замінювати не рідше ніж кожні 4 місяці, або раніше при інтенсивному використанні. Його не можна чистити або регенерувати. Для заміни спочатку зніміть жирові фільтри, потім встановіть новий фільтр, повертаючи його за годинниковою стрілкою до фіксації.

Як переключитися з витяжного режиму на фільтрувальний?

Щоб використовувати витяжку в режимі рециркуляції, встановіть дефлектор F (в комплекті) та один або кілька вугільних фільтрів (залежно від моделі). Дим буде рециркулюватися на кухні через вихід повітря димоходу H. Видаліть вугільний фільтр, якщо переходите у витяжний режим.

Що робити, якщо освітлення не працює?

Перш ніж звертатися в сервісний центр, перевірте, чи лампи правильно вставлені в гнізда. Відключіть прилад і зачекайте, поки лампи охолонуть, перш ніж торкатися їх. Щоб отримати доступ до ламп, зніміть кришку A (Рис. 1). Якщо проблема не зникає, доручіть заміну ламп фахівцю.

Чи можна використовувати витяжку без фільтра?

Ні, ніколи не використовуйте витяжку без правильно встановленої решітки (протижирового фільтра). Відсутність фільтра піддає двигун дії жиру та підвищує ризик пожежі. У фільтрувальному режимі вугільний фільтр також необхідний для усунення запахів.

Як зняти протижировий фільтр?

Щоб зняти металевий протижировий фільтр, потягніть за пружинну ручку відчеплення (Рис. 1). Фільтр звільниться. Після очищення встановіть його на місце, натискаючи до фіксації.

Чи можна використовувати витяжку з газовою плитою?

Так, витяжка Certosa 60 см сумісна з газовими плитами за умови дотримання мінімальної відстані 70 см між витяжкою та варильною поверхнею. Крім того, приміщення має добре провітрюватися, якщо витяжка та інші прилади згоряння працюють одночасно.

Де знайти інструкцію з експлуатації?

Інструкція з експлуатації доступна безкоштовно у форматі PDF на сайті notice-facile.com. Ви можете завантажити її або замовити переклад вашою мовою, надавши свою електронну адресу. Зберігайте інструкцію для подальшого використання.

ПОСІБНИК КОРИСТУВАЧА Certosa 60cm TURBOAIR

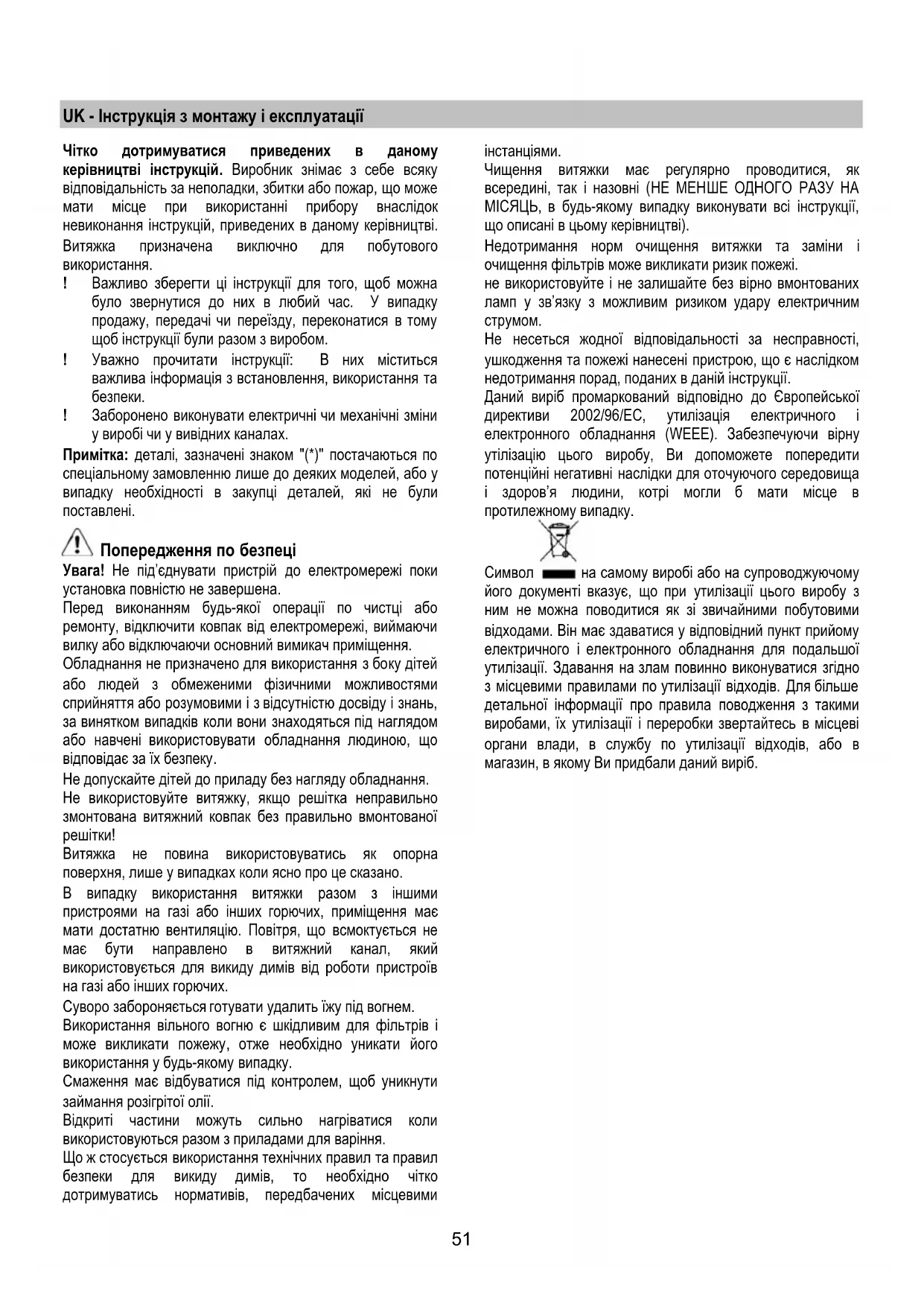

UK - Інструкція з монтажу і експлуатації

Чітко дотримуватися приведених в даному

керівництві інструкцій. Виробник знімає з себе всяку відповідальність за неполадки, збитки або пожар, що може мати місце при використанні прибору внаслідок невиконання інструкцій, приведених в даному керівництві.

Витяжка призначена виключно для побутового використання.

! Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в любий час. У випадку продажу, передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом.
! Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки.
! Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.

Примітка: деталі, зазначені знаком "(*)" постачаються по спеціальному замовленню лише до деяких моделей, або у випадку необхідності в закупці деталей, які не були поставлені.

Попередження по безпеці

Увага! Не під'єднувати пристрій до електромережі поки установка повністю не завершена.

Перед виконанням будь-якої операції по чистці або ремонту, відключити ковпак від електромережі, виймаючи вилку або відключаючи основний вимикач приміщення.

Обладнання не призначено для використання з боку дітей або людей з обмеженими фізичними можливостями сприйняття або розумовими і з відсутністю досвіду і знань, за винятком випадків коли вони знаходяться під наглядом або навчені використовувати обладнання людиною, що відповідає за їх безпеку.

Не допускайте дітей до приладу без нагляду обладнання.

Не використовуйте витяжку, якщо решітка неправильно змонтована витяжний ковпак без правильно вмонтованої решітки!

Витяжка не повина використовуватись як опорна поверхня, лише у випадках коли ясно про це сказано.

В випадку використання витяжки разом з іншими пристроями на газі або інших горючих, приміщення має мати достатню вентиляцію. Повітря, що всмоктується не має бути направлено в витяжний канал, який використовується для викиду димів від роботи пристроїв на газі або інших горючих.

Суворо забороняється готувати удалить їжу під вогнем.

Використання вільного вогню є шкідливим для фільтрів і може викликати пожежу, отже необхідно уникати його використання у будь-якому випадку.

Смаження має відбуватися під контролем, щоб уникнути займання розігрітої олії.

Відкриті частини можуть сильно нагріватися коли використовуються разом з приладами для варіння.

Що ж стосується використання технічних правил та правил безпеки для викиду димів, то необхідно чітко дотримуватись нормативів, передбачених місцевими

інстанціями.

Чищення витяжки має регулярно проводитися, як всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції, що описані в цьому керівництві).

Недотримання норм очищення витяжки та заміни і очищення фільтрів може викликати ризик пожежі.

не використовуйте і не залишайте без вірно вмонтованих ламп у зв'язку з можливим ризиком удару електричним струмом.

Не несеться жодної відповідальності за несправності, ушкодження та пожежі нанесені пристрою, що є наслідком недотримання порад, поданих в даній інструкції.

Даний виріб промаркований відповідно до Європейської директиви 2002/96/ЕС, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров'я людини, котрі могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.

Використання

Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря.

Режим рециркуляції

Витяжка має один верхній вихід повітря В для виводу диму назовні (вивідна труба і хомути кріплення не входять в комплект поставки).

Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець).

Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значне збільшення рівня шуму.

Тому ми знімаємо з себе всяку відповідальність по вищесказаному. Увага! Якщо витяжка обладнана вугільним фільтром, обов'язково зніміть його.

Версія з фільтрацією

У випадку неможливості виведення диму і випарів кухонної плити назовні, можна використовувати витяжку у версії фільтрації, встановивши дефлектор F на камін, та один або більше вугільних фільтрів (на основі наявної моделі). Дими і випари будуть рециркулюватися на кухні через верхню решітку H.

Увага! Якщо витяжка не обладнана вугільним фільтром, замовте та встановіть його перед використанням.

Моделі ковпаків без моторного блоку можуть працювати лише в одному режимі відводу повітря назовні, тому повинні бути під'єднані до зовнішньої витяжної установки (не входить в поставку).

Інструкції щодо під'єднання постачаються з периферійним обладнанням.

Інсталяція

Мал. 3

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50см, у випадку електричних плит, та 70см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

Увага! перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

Увага! Заміна електрошнура має здійснюватись авторизованими службами технічного обслуговування.

Інсталяція

В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Функціонування

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.

Використовуйте інтенсивну швидкість у випадку особливо високої концентрації кухонних парів. Рекомендуємо включити витяжку за 5 хвилин до початку готування їжі і залишити його включеним на протязі 15 хвилин після закінчення готування їжі.

Догляд

Увага! Перед будь-якою операцією чистки чи обслуговування, від'єднайте витяжку від електромережі, витягуючи вилку або відключаючи головний вимикач житла.

Чистка

Витяжка має чиститись часто і як зовні так і в середині (по крайній мірі з такою ж періодичністю як і догляд за фільтрами для затримання жирів). Для чистки використовуйте спеціальну серветку, намочену нейтральним рідким миючим засобом.

Не використовуйте засоби що мають абразивні матеріали.

Увага: Не виконання правил чищення і заміни фільтрів може привести до ризику виникнення пожежі. Тому рекомендуємо дотримуватись приведених інструкцій.

Знімається всяка відповідальність в зв'язку з можливими ушкодженнями двигуна і пожежами, що виникли внаслідок невірного ремонту або не виконання вищеописаних попереджень.

Фільтр затримки жирів

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення фільтру. Мал. 1

Вугільний фільтр (тільки в режимі рециркуляції) Мал. 2

Вбирає неприємні запахи кухні.

Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

Зняти фільтри затримки жирів.

Встановити фільтри, покриваючи двигун

Перевірити, щоб стержні R на транспортері відповідали отворам S; потім повертати за годинниковою стрілкою, доки не буде блокування або

Для демонтажу діяти в оберненому напрямку.

Встановити знову фільтри затримки жирів.

Заміна Ламп

Мал. 1

Відключити прилад від електромережі.

Увара! Перш ніж торкати лампи необхідно впевнитися що вони охололи.

Для доступу до ламп освітлення зняти кришку А.

Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед тим як звертатися до центру технічної допомоги.
