Тип изделия	Настенная декоративная вытяжка
Бренд	TURBOAIR
Модель	Certosa 60 см
Ширина	60 см
Режимы работы	Отводной (наружное отведение) и фильтрующий (рециркуляция)
Тип управления	Панель управления с выбором скорости и освещения
Освещение	Встроенная лампа(ы) для освещения варочной поверхности
Жировой фильтр	Металлический, моется ежемесячно (можно в посудомоечной машине)
Угольный фильтр	Активный, рекомендуется замена каждые 4 месяца (только в версии рециркуляции)
Электропитание	220-240 В / 50 Гц (проверьте паспортную табличку)
Минимальное расстояние установки	50 см для электрической плиты, 70 см для газовой или комбинированной плиты
Установка	Настенный или потолочный монтаж, дюбели в комплекте
Внешнее обслуживание	Влажная ткань с нейтральным моющим средством, не использовать спирт
Внутреннее обслуживание	Регулярная чистка (не реже одного раза в месяц)
Безопасность	Не использовать без решетки, избегать открытого пламени, следить при жарке
Использование	Только для бытового использования
Кабель питания	Замена только уполномоченным техническим персоналом
Утилизация	Утилизация согласно директиве WEEE (не выбрасывать с бытовыми отходами)
Гарантия	Не указана (производитель снимает ответственность в случае несоблюдения инструкций)
Комплектация	Крепежные дюбели, фильтры (в зависимости от версии)

Часто задаваемые вопросы - Certosa 60cm TURBOAIR

Как установить вытяжку Certosa 60 см?

Перед установкой убедитесь, что соблюдено минимальное расстояние между вытяжкой и плитой (50 см для электрической, 70 см для газовой). Используйте прилагаемые дюбели, подходящие для вашей стены/потолка. Подключите вытяжку в отводном (наружное отведение) или фильтрующем режиме (с угольными фильтрами). Перед любыми электрическими работами отключайте прибор от сети.

Какое минимальное расстояние между вытяжкой и плитой?

Минимальное расстояние между опорной поверхностью посуды и самой нижней частью вытяжки составляет 50 см для электрических плит и 70 см для газовых или комбинированных плит. Следуйте инструкциям производителя плиты, если указано большее расстояние.

Как чистить жировой фильтр?

Металлический жировой фильтр необходимо чистить один раз в месяц. Его можно мыть вручную с неагрессивными моющими средствами или в посудомоечной машине при низкой температуре и быстром цикле. Потяните за пружинную ручку, чтобы снять его (Рис. 1). Мойка в посудомоечной машине может вызвать обесцвечивание, но фильтрующие свойства остаются неизменными.

Когда нужно заменять угольный фильтр?

Активный угольный фильтр (для версии рециркуляции) необходимо заменять не реже одного раза в 4 месяца или чаще при интенсивном использовании. Его нельзя чистить или восстанавливать. Для замены сначала снимите жировые фильтры, затем установите новый фильтр, поворачивая его по часовой стрелке до фиксации.

Как переключить вытяжку с отводного режима на фильтрующий?

Для использования вытяжки в режиме рециркуляции установите дефлектор F (входит в комплект) и один или несколько угольных фильтров (в зависимости от модели). Дым будет рециркулировать на кухню через воздуховод дымохода H. Снимите угольный фильтр, если переключаетесь на отводной режим.

Что делать, если не работает освещение?

Перед обращением в сервисную службу проверьте, что лампы правильно вставлены в свои гнезда. Отключите прибор и подождите, пока лампы остынут, прежде чем прикасаться к ним. Для доступа к лампам снимите крышку A (Рис. 1). Если проблема не устранена, обратитесь к специалисту для замены ламп.

Можно ли использовать вытяжку без фильтра?

Нет, никогда не используйте вытяжку без правильно установленной решетки (жирового фильтра). Отсутствие фильтра подвергает двигатель воздействию жира и увеличивает риск возгорания. В фильтрующем режиме угольный фильтр также необходим для устранения запахов.

Как снять жировой фильтр?

Чтобы снять металлический жировой фильтр, потяните за пружинную ручку отсоединения (Рис. 1). Фильтр освободится. После очистки установите его на место, нажимая до фиксации.

Можно ли использовать вытяжку с газовой плитой?

Да, вытяжка Certosa 60 см совместима с газовыми плитами при условии соблюдения минимального расстояния 70 см между вытяжкой и варочной поверхностью. Кроме того, помещение должно хорошо вентилироваться, если вытяжка и другие приборы сгорания работают одновременно.

Где найти инструкцию по эксплуатации?

Инструкция по эксплуатации доступна бесплатно в формате PDF на сайте notice-facile.com. Вы можете скачать ее или запросить перевод на свой язык, указав свой адрес электронной почты. Сохраните инструкцию для дальнейшего использования.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Certosa 60cm TURBOAIR

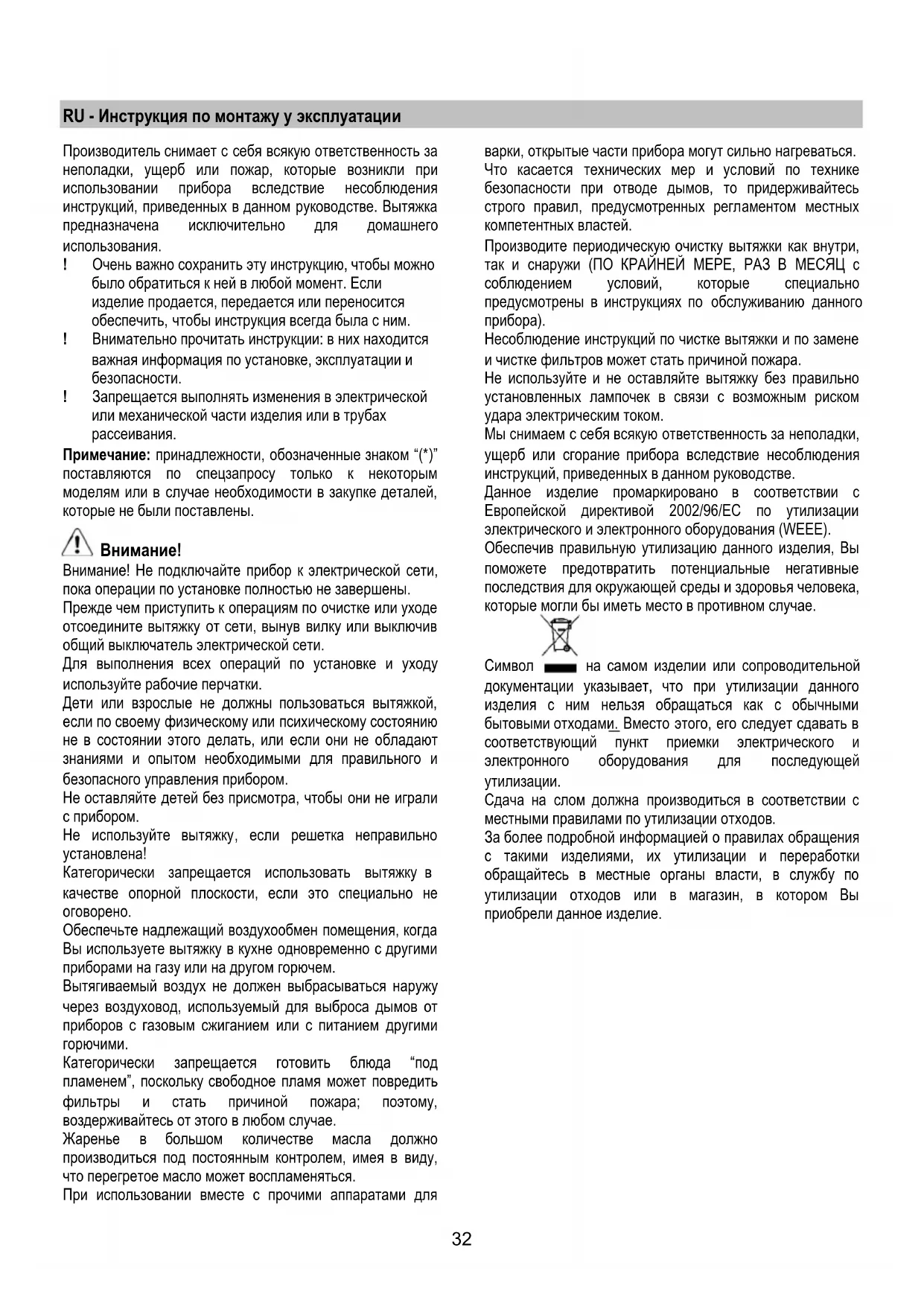

RU - Инструкция по монтажу у эксплуатации

Производитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка предназначена исключительно для домашнего использования.

! Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если изделие продается, передается или переносится обеспечить, чтобы инструкция всегда была с ним.
! Внимательно прочитать инструкции: в них находится важная информация по установке, эксплуатации и безопасности.
! Запрещается выполнять изменения в электрической или механической части изделия или в трубах рассеивания.

Примечание: принадлежности, обозначенные знаком “(*)” поставляются по спецзапросу только к некоторым моделям или в случае необходимости в закупке деталей, которые не были поставлены.

Внимание!

Внимание! Не подключайте прибор к электрической сети, пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходе отсоедините вытяжку от сети, вынув вилку или выключив общий выключатель электрической сети.

Для выполнения всех операций по установке и уходу используйте рабочие перчатки.

Дети или взрослые не должны пользоваться вытяжкой, если по своему физическому или психическому состоянию не в состоянии этого делать, или если они не обладают знаниями и опытом необходимыми для правильного и безопасного управления прибором.

Не оставляйте детей без присмотра, чтобы они не играли с прибором.

Не используйте вытяжку, если решетка неправильно установлена!

Категорически запрещается использовать вытяжку в качестве опорной плоскости, если это специально не оговорено.

Обеспечьте надлежащий воздухообмен помещения, когда Вы используете вытяжку в кухне одновременно с другими приборами на газу или на другом горючем.

Вытягиваемый воздух не должен выбрасываться наружу через воздуховод, используемый для выброса дымов от приборов с газовым сжиганием или с питанием другими горючими.

Категорически запрещается готовить блюда “под пламенем”, поскольку свободное пламя может повредить фильтры и стать причиной пожара; поэтому, воздерживайтесь от этого в любом случае.

Жаренье в большом количестве масла должно производиться под постоянным контролем, имея в виду, что перегретое масло может воспламеняться.

При использовании вместе с прочими аппаратами для

варки, открытые части прибора могут сильно нагреваться. Что касается технических мер и условий по технике безопасности при отводе дымов, то придерживайтесь строго правил, предусмотренных регламентом местных компетентных властей.

Производите периодическую очистку вытяжки как внутри, так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с соблюдением условий, которые специально предусмотрены в инструкциях по обслуживанию данного прибора).

Несоблюдение инструкций по чистке вытяжки и по замене и чистке фильтров может стать причиной пожара.

Не используйте и не оставляйте вытяжку без правильно установленных лампочек в связи с возможным риском удара электрическим током.

Мы снимаем с себя всякую ответственность за неполадки, ущерб или сгорание прибора вследствие несоблюдения инструкций, приведенных в данном руководстве.

Данное изделие промаркировано в соответствии с Европейской директивой 2002/96/EC по утилизации электрического и электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могли бы иметь место в противном случае.

Символ ■ на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации.

Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие.

Пользование

Вытяжка сконструирована для работы в режиме отвода воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

Вытяжка снабжена верхним выводным отверстием В для выброса дымов наружу (Исполнение с отводом воздуха наружу – выводная труба и хомуты крепления не входят в комплект).

Подсоединить вытяжку к выводной трубе с диаметром соответствующим отверстию выхода воздуха (соединительный фланец).

Установка труб с меньшим диаметром даст уменьшение мощности всасывания воздуха и резкое увеличение уровня шума.

Производитель снимает с себя всякую ответственность по отношению выше сказанного.

Внимание! Если вытяжка снабжена угольным фильтром, то уберите его.

Исполнение с рециркуляцией воздуха

Если вывод дымов и паров из кухни оказывается невозможным, Вы можете пользоваться вытяжкой в режиме рециркуляции при установке в камин дефлектора F и одного или нескольких угольных фильтров (в соответствии с Вашей моделью); при этом отфильтрованный воздух рециркулирует в кухню через вернюю решетку H.

Внимание! Если вытяжка не снабжена угольным фильтром, то закажите и установите его перед использованием.

Модели вытяжек без моторного блока могут работать в одном режиме отвода воздуха наружу, поэтому они должны быть подсоединены к внешней вытяжной установке (не входит в поставку).

Инструкции по соединениям поставляются с периферийным вытяжным узлом.

Установка

Рис. 3

Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на кухонной плите должно быть не менее 50см – для электрических плит, и не менее 70см для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено большее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите вытяжку к штепсельному разъему, отвечающему действующим правилам, который должен быть расположен в легкодоступном месте, что можно сделать и после установки. Если же вытяжка не снабжена вилкой (прямое подключения к сети), или штепсельный разъем не расположен в доступном месте, также и после установки, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий перенапряжения 3-ей категории, в соответствии с инструкциями по установке.

Внимание! прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирование ее убедитесь в том, что кабель питания правильно смонтирован.

Внимание! Во избежание всяких рисков, операция по замене кабеля питания должна быть произведена персоналом компетентной службы техобслуживанияа.

Установка

Вытяжка снабжена дюбелями для крепления ее в большинстве стен/потолков. Однако, необходимо обратиться к квалифицированному технику и убедиться в том, что материалы пригодны для данного типа стены/потолка. Стена/потолок должны обладать достаточной прочностью с учетом массы прибора.

Функционирование

Вытяжка оснащена щитом управления для контроля скорости вытяжного вентилятора и зажигания света для освещения рабочей поверхности плиты.

Пользуйтесь интенсивным режимом работы вытяжки в случае особо высокой концентрации кухонных испарений. Мы рекомендуем включить вытяжку за 5 минут до начала процесса приготовления пищи и оставить ее включенной в течение 15 минут приблизительно по окончании процесса.

уход

Внимание! Прежде чем выполнить любую операцию по чистке или техническому обслуживанию, отсоедините вытяжку от электросети, отсоединяя вилку или главный выключатель помещения.

Очистка

Вытяжка должна подвергаться частой очистке как внутри, так и снаружи (по крайней мере с той же периодичностью, что и уход за фильтрами для задержки жира). Для чистки используйте специальную тряпку, смоченную нейтральным жидким моющим средством. Не применяйте средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание: Не соблюдение правил чистки прибора и замены фильтров может привести к риску возникновения пожара. Поэтому рекомендуем соблюдать приведенные инструкции.

Снимается любая ответственность в связи с возможными повреждениями двигателя и с пожарами, возникшими вследствие неправильного ремонта или несоблюдения вышеописанных предупреждений.

Фильтры задержки жира

Удерживает частицы жира, исходящие от плиты.

Фильтр следует зачищать ежемесячно неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной.

Для снятия фильтра задержки жира потяните к себе подпружиненную ручку отцепления фильтра. Рис. 1

Угольный фильтр (только в режиме рециркуляции) - Рис. 2

Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, предопределяемого типом кухни и периодичностью задержки жира. В любом случае, заменяйте патрон по крайней мере через каждые 4 месяца.

Угольный фильтр НЕ подлежит мойке или регенерации.

Снимите фильтры задержки жира.

Установить фильтры, покрывая полость мотора

Проверить, чтобы штыри R на транспортёре соответствовали отверстиям S; потом поворачивать за часовой стрелкой до блокирования или

Для демонтажа действовать в обратном направлении.

Вновь установить фильтры задержки жира.

Замена ламп

Рис. 1

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь в том, что они остыли.

Для доступа к полости ламп снимите крышку А.

Если система подсветки не работает, проверьте корректную установку ламп в гнездах, прежде чем обратиться в центр технической помощи.

НЕ ВИКОРИСТОВУЙТЕ СПИРТ!
