ПОСІБНИК КОРИСТУВАЧА DT6SYW GORENJE

UK Інструкція з монтажу і експлуатації

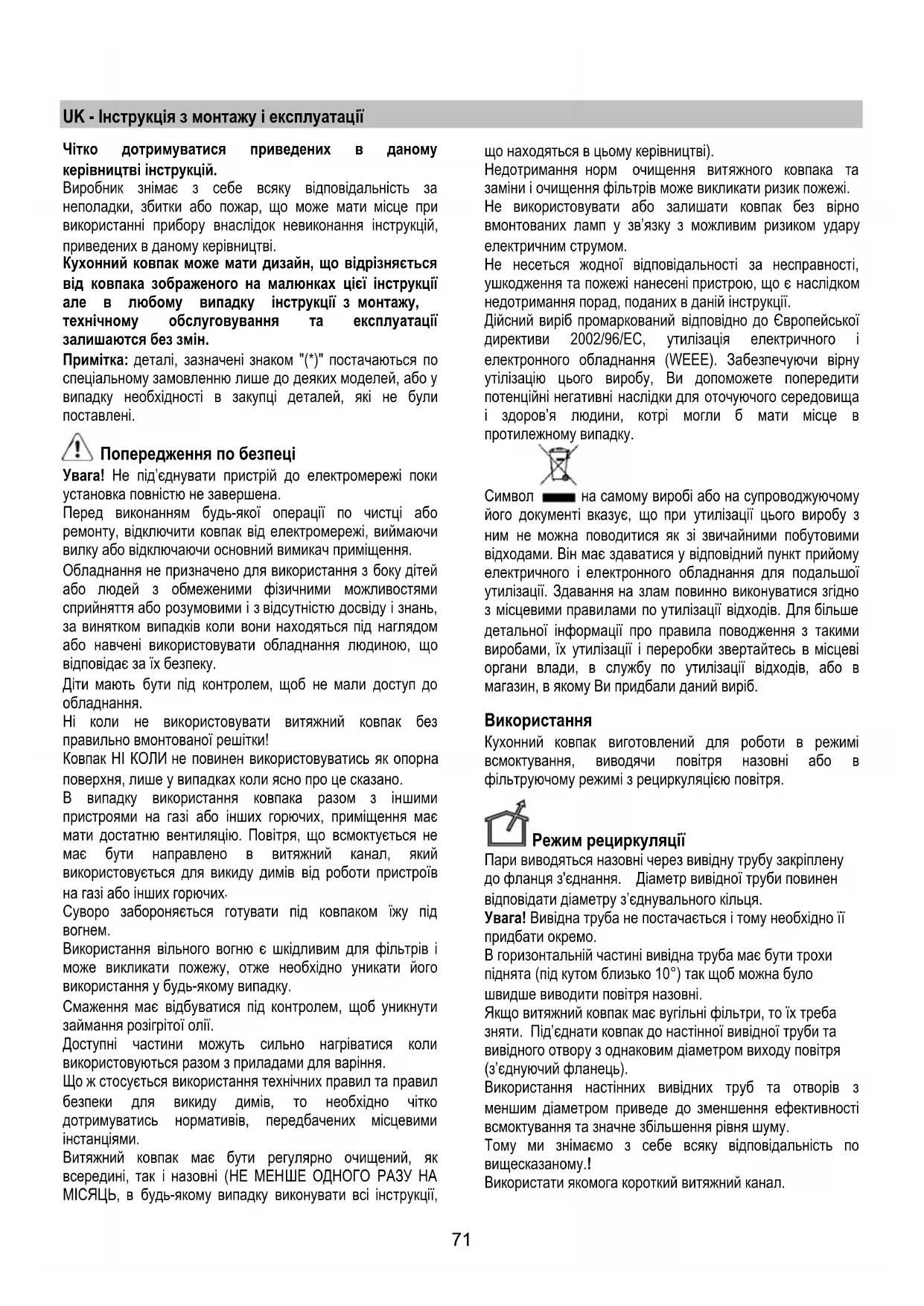

UK - Інструкція з монтажу і експлуатації

Чітко дотримуватися приведених в даному

керівництві інструкцій.

Виробник знімає з себе всяку відповідальність за

неполадки, збитки або пожар, що може мати місце при

використанні прибору внаслідок невиконання інструкцій,

приведених в даному керівництві.

Кухонний ковпак може мати дизайн, що відрізняється

від ковпака зображеного на малюнках цієї інструкції

але в любому випадку інструкції

технічному обслуговування та експлуатації

залишаются без змін.

Примітка: деталі, зазначені знаком "(*)" постачаються по

спеціальному замовленню лише до деяких моделей, або у

випадку необхідності в закупці деталей, які не були

Попередження по безпеці

Увага! Не під’єднувати пристрій до електромережі поки

установка повністю не завершена.

Перед виконанням будь-якої операції по чистці або

ремонту, відключити ковпак від електромережі, виймаючи

вилку або відключаючи основний вимикач приміщення.

Обладнання не призначено для використання з боку дітей

або людей з обмеженими фізичними можливостями

сприйняття або розумовими і з

відсутністю досвіду і знань,

за винятком випадків коли вони находяться під наглядом

або навчені використовувати обладнання людиною, що

відповідає за їх безпеку.

Діти мають бути під контролем, щоб не мали доступ до

Ні коли не використовувати витяжний ковпак без

правильно вмонтованої решітки!

Ковпак НІ КОЛИ не повинен використовуватись як

поверхня, лише у випадках коли ясно про це сказано.

В випадку використання ковпака разом з іншими

пристроями на газі або інших горючих, приміщення має

мати достатню вентиляцію. Повітря, що всмоктується не

має бути направлено в витяжний канал, який

використовується для викиду димів від роботи пристроїв

на газі або інших горючих

Суворо забороняється готувати під ковпаком їжу під

Використання вільного вогню є шкідливим для фільтрів і

може викликати пожежу, отже необхідно уникати його

використання у будь-якому випадку.

Смаження має відбуватися під контролем, щоб уникнути

займання розігрітої олії.

Доступні частини можуть сильно нагріватися коли

використовуються разом з приладами для варіння.

Що ж стосується використання технічних правил та правил

безпеки для викиду димів, то необхідно чітко

дотримуватись нормативів, передбачених місцевими

Витяжний ковпак має бути регулярно очищений, як

всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА

МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції,

що находяться в цьому керівництві).

очищення витяжного ковпака та

заміни і очищення фільтрів може викликати ризик пожежі.

Не використовувати або залишати ковпак без вірно

вмонтованих ламп у зв’язку з можливим ризиком удару

електричним струмом.

Не несеться жодної відповідальності за несправності ,

ушкодження та пожежі нанесені пристрою, що є наслідком

недотримання порад, поданих в даній інструкції.

Дійсний виріб промаркований відповідно до Європейської

директиви 2002/96/EC, утилізація електричного і

електронного обладнання (WEEE). Забезпечуючи вірну

утілізацію цього виробу, Ви допоможете попередити

потенційні негативні наслідки для оточуючого середовища

і здоров’я людини, котрі могли б мати місце в

протилежному випадку.

на самому виробі або на супроводжуючому

його документі вказує, що при утилізації цього виробу з

ним не можна поводитися як зі звич айними побутовими

відходами. Він має здаватися у відповідний пункт прийому

електричного і електронного обладнання для подальшої

утилізації. Здавання на злам повинно виконуватися згідно

з місцевими правилами по утилізації відходів.

детальної інформації про правила поводження з такими

виробами, їх утилізації і переробки зв ертайтесь в місцеві

органи влади, в службу по утилізації відходів, або в

магазин, в якому Ви придбали даний виріб.

Кухонний ковпак виготовлений для роботи в режимі

всмоктування, виводячи повітря назовні або в

фільтруючому режимі з рециркуляцією повітря.

Пари виводяться назовні через вивідну трубу закріплену

до фланця з'єднання. Діаметр вивідної труби повинен

відповідати діаметру з’єднувального кільця.

Увага! Вивідна труба не постачається і тому необхідно її

В горизонтальній частині вивідна труба має бути трохи

піднята (під кутом близько 10°) так щоб можна було

швидше виводити повітря назовні.

Якщо витяжний ковпак має вугільні фільтри, то їх треба

зняти. Під’єднати ковпак до настінної вивідної труби та

вивідного отвору з однаковим діаметром виходу повітря

(з’єднуючий фланець).

Використання настінних

вивідних труб та отворів з

меншим діаметром приведе до зменшення ефективності

всмоктування та значне збільшення рівня шуму.

Тому ми знімаємо з себе всяку відповідальність по

Використати якомога короткий витяжний канал.72

! Використати витяжний канал з якомога найменшою

кількістю поворотів (максимальний кут повороту: 90°).

! Уникати різких змін площі перерізу витяжного каналу.

! Використовувати канал з якомога гладенькою

! Матеріал витяжного каналу має відповідати

Втягнуте повітря знежирюється та очищується та знову

повертається в приміщення. Для того, щоб

використовувати ковпак у цьому режимі, необхідно

встановити додаткову систему фільтрів з активованим

Моделі ковпаків без моторного блоку можуть працювати

лише в одному режимі відводу повітря назовні, тому

повинні бути під’єднані до зовнішньої витяжної установки

(не входить в поставку).

Інструкції щодо під'єднання постачаються з периферійним

Мінімальна відстань між поверхнею дотику ємкостей на

плиті та нижньою частиною кухонного ковпака має бути не

менше 50cm, у випадку електричних плит, та 65cm, у

випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, якщо вказуються в

інструкції з інсталяції газової плити.

Під’єднання до електромережі

Напруга в електромережі має відповідати вказаним

характеристикам на етикетці, яка знаходиться всередині

витяжного ковпака. Якщо в комплект входить вилка

під’єднання в електромережу то слід під’єднати витяжний

ковпак до резетки, що відповідає існуючим нормам та

знаходиться в доступному місці. Якщо ж вилка не входить

в комплект (пряме під’єднання в

вилка не знаходиться в доступному місці, то слід

вмонтувати за нормами дво-полюсний перемикач, який

забезпечить повне відключення мережі в умовах категорії

перенапруження III, в повній відповідності з правилами

УВАГА: перед тим як знову підключити електричну

систему ковпака до електромережі і перевірити

правильність роботи, завжди контролювати щоб шнур

мережі був змонтований вірно.

Витяжний ковпак має спеціальний провід живлення; у

випадку пошкодження проводу, замовте його у службі

технічного обслуговування.

В комплект ковпака входять шурупи для кріплення,

розраховані на більшість типів стін/стель. Проте необхідно

звернутися до кваліфікованого техніка для перевірки

придатності матеріалів в залежності від типу стіни чи

стелі. Стіна/стеля повинні бути достатньо міцними, щоб

витримати вагу ковпака.

Використовуйте інтенсивну швидкість у випадку особливо

високої концентрації кухонних парів. Рекомендуємо

включити ковпак за 5 хвилин до початку готування їжі і

залишити його включеним на протязі 15 хвилин після

закінчення готування їжі.

Увага! Перед будь-якою операцією чистки чи

обслуговування, від’єднайте ковпак від

електромережі, витягуючи вилку або відключаючи

головний вимикач житла.

Ковпак має чиститись часто і як зовні так і в середині (по

крайній мірі з такою ж періодичністю як і догляд за

фільтрами для затримання жирів). Для чистки

використовуйте спеціальну серветку, намочену

нейтральним рідким миючим засобом.

Не використовуйте засоби що мають абразивні матеріали.

НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Увага: Не виконання правил чищення

може привести до ризику виникнення пожежі. Тому

рекомендуємо дотримуватись приведених інструкцій.

Знімається всяка відповідальність в зв'язку з можливими

ушкодженнями двигуна і пожежами, що виникли внаслідок

невірного ремонту або не виконання вищеописаних

Фільтр затримки жирів

Затримує жировi сполучення, що виникають під час

Повинен чиститись один раз на місяць не сильнодіючими

миючими засобами, вручну або в посудомийній машині

при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр

затримки жиру може втратити колір, але його

характеристики з фільтрування жодним

Для зняття фільтру затримки жиру тягніть на себе

пружинну ручку відчеплення фільтру.

Вугільний фільтр (тільки в режимі рециркуляції)

Вбирає неприємні запахи кухні.

Вугільний фільтр може бути одним із цих типів:

• Вугільний фільтр, що підлягає миттю.

• Вугільний фільтр, що НЕ підлягає миттю.

Вугільний фільтр, підлягає миттю

Вугільний фільтр можна мити кожні два місяці в теплій

воді відповідними миючими засобами, або в посудомийній

машині при 65°C (в останньому випадку виконати

цикл миття без посуди всередині посудомийної машини).

Обережно, щоб не пошкодити фільтр, злити надлишкову

воду, потім вийняти з пластмасової рами подушку і

потримати її в печі протягом 10 хв. при температурі 100° С

для забезпечення повного осушення.

Заміняти подушку кожні 3 роки і кожного разу, коли

полотно виявиться пошкодженим.

Вугільний фільтр, НЕ

Перевірка вугільного фільтру на насичення проводиться

після більш менш довгого періоду використання в

залежності від типу кухні і регулярності очистки фільтру

жирів. У будь-якому випадку необхідно заміняти патрон

максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

Підвісити вугільний фільтр спочатку задньою стороною на

металевий язичок ковпака

, потім передню частину

закріпити двома ручками.

Зняти вугільний фільтр повертаючи ручки на 90° що

фіксують його до ковпака.

Відключити прилад від електромережі.

Увага! Перш ніж торкати лампи необхідно впевнитися що

1. Вийміть захисний елемент за допомогою невеликої

викрутки або подібного інструменту.

2. Замініть перегорілу лампу.

Використовуйте для цього лише галогенні лампи на

12V -20W макс - G4, не доторкуючись до них руками.

3. Закрийте плафон (кріплення засувкою).

підсвітки не працює, перевірте вірну

установку ламп в гнізда, перед тим як звертатися до

центру технічної допомоги.74
