Варильна поверхня

Зміст

Інструкція по використанню,1

Запобіжні заходи,5

Допомога,7

Опис приладу,9

Установка,34

Ввімкнення і використання,38

Запобіжні заходи та поради,38

Обслуговування та догляд,39

Усунення несправностей,39

RU

Русский

УВАГА: Під час роботи цей прилад, а також його доступні частини нагріваються до високих температур.

Слід бути особливо обережними, щоб не торкатися нагрівальних елементів.

Діти віком до 8 років мають знаходитися на небезпечній відстані від приладу, якщо неможливо забезпечити постійний контроль над ними.

Дозволяється користування цим приладом дітьми віком від 8 років, а також особами з обмеженими фізичними, сенсорними або розумовими можливостями або особами без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил з небезпечного користування приладу і усвідомлюють ступені ризику. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми без належного контролю.

УВАГА: Небезпечно залишати без нагляду плити з жиром або олією, тому що це може призвести до пожежі.НІ В ЯКОМУ РАЗІ не слід намагатися погасити полум'я/пожежу водою. Необхідно вимкнути прилад і накрити полум'я, наприклад, кришкою або вогнетривким покривалом.

УВАГА: Небезпека пожежі: не залишайте речі на варильних поверхнях.

Забороняється використання апаратів для очищення парою або високим тиском.

Витріть насухо всі наявні на кришці рідини, перш ніж відкрити її. Не закривайте скляну кришку (якщо вона наявна), якщо газові пальники або електричні конфорки залишаються нагрітими.

Не передбачено увімкнення приладу за допомогою зовнішнього таймеру або окремої системи дистанційного керування.

УВАГА: використання невідповідних захисних пристроїв вариальної поверхні може призвести до нещасних випадків.

УВАГА: У разі поломки скла плити:

- негайно вимкнути всі конфорки і будь-які електричні нагрівальні елементи і відключіть пристрій від мережі

- не торкайтеся поверхні пристрою

RU

Предупреждения

• тип несправності;
• модель приладу (Mod.)
• серійний номер (S/N)

Цю інформацію можна знайти на табличці з характеристиками, яка розташована на холодильному відділенні внизу ліворуч.

RU

1. Підтримуюча Решітка для посуду
2. ГАЗОВІ ПАЛЬНИКИ
3. Ручки управління ГАЗОВИХ ПАЛЬНИКІВ
4. Запалювання для ГАЗОВИХ ПАЛЬНИКІВ

5. ПРИСТРОЇ БЕЗПЕКИ

6. ГАЗОВІ ПАЛЬНИКИ відрізняються за розмірами тапотужністю. Використовуйте для приготування їжі посудз діаметром у відповідності до розміру найбільшпідходящого пальника.

7. Ручки управління для ГАЗОВИХ ПАЛЬНИКІВ регулюють кількість полум'я.
8. Запалювання для ГАЗОВИХ ПАЛЬНИКІВ дозволяють, привключенні, запалювати конкретні пальники автоматично.
9. ПРИСТРІЙ БЕЗПЕКИ зупиняє потік газу, якщо полум'явипадково гасне.

RU

Описание изделия

Общии вид

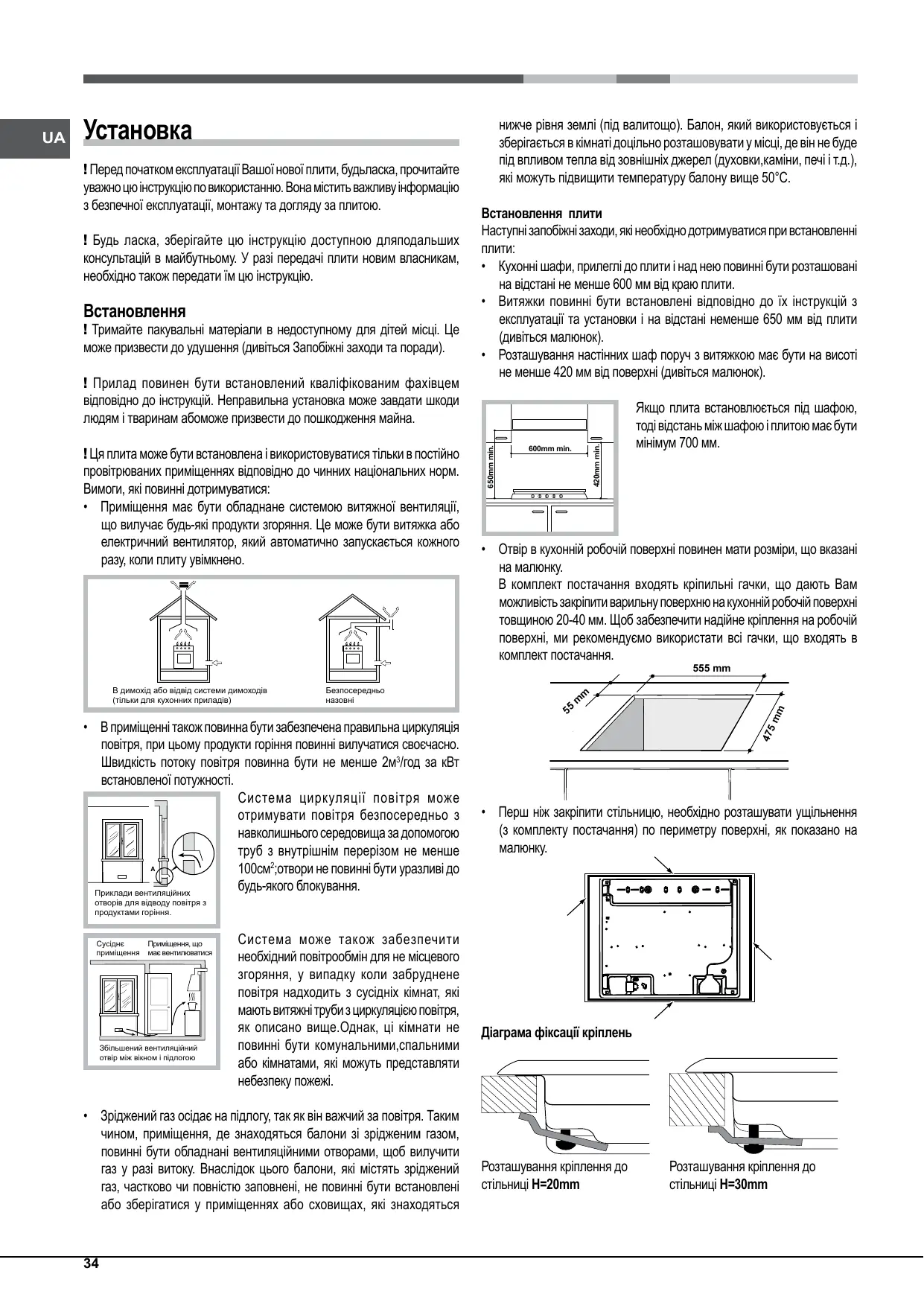

! Перед початком експлуатації Вашої нової плити, будьласка, прочитайте уважно цю інструкцію по використанню. Вона містить важливу інформацію з безпечної експлуатації, монтажу та догляду за плитою.
! Будь ласка, зберігайте цю інструкцію доступною дляподальших консультацій в майбутньому. У разі передачі плити новим власникам, необхідно також передати їм цю інструкцію.

Встановлення

! Тримайте пакувальні матеріали в недоступному для дітей місці. Це може призвести до удушення (дивіться Запобіжні заходи та поради).
! Прилад повинен бути встановлений кваліфікованим фахівцем відповідно до інструкцій. Неправильна установка може завдати шкоди людям і тваринам абоможе призвести до пошкодження майна.
! Ця плита може бути встановлена і використовуватися тільки в постійно провітрюваних приміщеннях відповідно до чинних національних норм. Вимоги, які повинні дотримуватися:

- Приміщення має бути обладнане системою витяжної вентиляції, що вилучає будь-які продукти згоряння. Це може бути витяжка або електричний вентилятор, який автоматично запускається кожного разу, коли плиту увімкнено.

В димохід або відвід системи димоходів (тільки для кухонних приладів)

Безпосередньо назовні

- В приміщенні також повинна бути забезпечена правильна циркуляція повітря, при цьому продукти горіння повинні вилучатися своєчасно. Швидкість потоку повітря повинна бути не менше 2м³/год за кВт встановленої потужності.

Приклади вентиляційних отворів для відводу повітря з продуктами горіння.

Система циркуляції повітря може отримувати повітря безпосередньо з навколишнього середовища за допомогою труб з внутрішнім перерізом не менше 100см²;отвори не повинні бути уразливі до будь-якого блокування.

Сусідне приміщення Приміщення, що має вентилюватися

Збільшений вентиляційний отвір між вікном і підлогою

Система може також забезпечити необхідний повітрообмін для не місцевого згоряння, у випадку коли забруднене повітря надходить з сусідніх кімнат, які мають витяжні труби з циркуляцією повітря, як описано вище. Однак, ці кімнати не повинні бути комунальними, спальними або кімнатами, які можуть представляти небезпеку пожежі.

- Зріджений газ осідає на підлогу, так як він важчий за повітря. Таким чином, приміщення, де знаходяться балони зі зрідженим газом, повинні бути обладнані вентиляційними отворами, щоб вилучити газ у разі витоку. Внаслідок цього балони, які містять зріджений газ, частково чи повністю заповнені, не повинні бути встановлені або зберігатися у приміщеннях або сховищах, які знаходяться

нижче рівня землі (під валитощо). Балон, який використовується і зберігається в кімнаті доцільно розташовувати у місці, де він не буде під впливом тепла від зовнішніх джерел (духовки, каміни, печі і т.д.), які можуть підвищити температуру балону вище 50°C.

Встановлення плити

Наступні запобіжні заходи, які необхідно дотримуватися при встановленні плити:

• Кухонні шафи, прилеглі до плити і над нею повинні бути розташовані на відстані не менше 600 мм від краю плити.
• Витяжки повинні бути встановлені відповідно до їх інструкцій з експлуатації та установки і на відстані неменше 650 мм від плити (дивіться малюнок).
• Розташування настінних шаф поруч з витяжкою має бути на висоті не менше 420 мм від поверхні (дивіться малюнок).

Якщо плита встановлюється під шафою, тоді відстань між шафою і плитою має бути мінімум 700 мм.

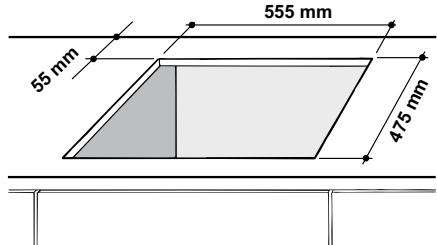

- Отвір в кухонній робочій поверхні повинен мати розміри, що вказані на малюнку. В комплект постачання входять кріпильні гачки, що дають Вам можливість закріпити варильну поверхню на кухонній робочій поверхні товщиною 20-40 мм. Щоб забезпечити надійне кріплення на робочій поверхні, ми рекомендуємо використати всі гачки, що входять в комплект постачання.

555 mm 55 mm 475 mm

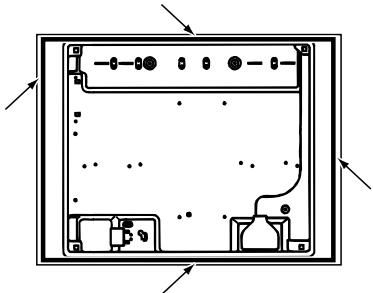

- Перш ніж закріпити стільницю, необхідно розташувати ущільнення (з комплекту постачання) по периметру поверхні, як показано на малюнку.

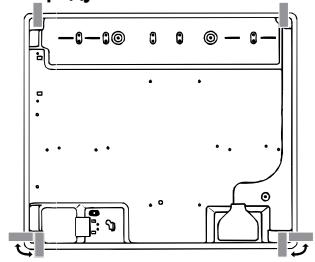

Діаграма фіксації кріплень

Розташування кріплення до стільниці H=20mm

Розташування кріплення до стільниці H=30mm

Розташування кріплення до стільниці H=40mm

Спереду

! Використовуйте гачки з "комплекту аксесуарів"

- Якщо поверхня не встановлюється над вбудованою духовкою, для ізоляції необхідно використовувати дерев'яну панель. Така панель має розміщуватися на відстані не менше 20 мм від нижньої частини варильної поверхні.

Вентиляція

Щоб гарантувати достатню вентиляцію, задню панель шафи необхідно зняти. Рекомендовано встановити духовку таким чином, щоб вона спиралася на дві дерев'яні планки або на абсолютно рівну поверхню з отвором не менше 45 x 560 мм (див. схему).

! Варильну поверхню можна встановлювати лише понад вбудованими духовками, оснащеними охолоджувальним вентилюванням.

Електричне підключення

Варильні поверхні, оснащені трифазним кабелем живлення призначеним для підключення до мережі змінного струму з напругою й частотою, які вказані на табличці з даними (що знаходиться в нижній частині приладу). Провід заземлення в кабелі має зелено-жовту оболонку. Якщо прилад встановлюється над вбудованою електричною духовкою, електричне з'єднання варильної поверхні й духовки слід виконувати окремо, що необхідно як у цілях безпеки, так і для спрощення зняття духовки в разі потреби.

Підключення кабелю живлення до мережі

Установіть стандартну вилку, що відповідає навантаженню, яке вказане на табличці технічних даних.

Прилад необхідно підключити безпосередньо до мережі з використанням пакетного вимикача з мінімальним контактним отвором 3 мм, що встановлюється між приладом и мережею. Вимикач має відповідати вказаному заряду й діючим нормам улаштування електричних установок (вимикач не має від'єднувати провід заземлення). Кабель живлення не має контактувати з поверхнями, температура яких вище за 50°C.

! Фахівець, що встановлює прилад, має забезпечити правильне електричне приєднання відповідно до норм безпеки. Перед підключенням до електромережі переконайтеся, що:

Перед підключенням до джерела живлення, переконайтеся у тому, що:

• Плита заземлена і відповідає діючим нормам;
• Розетка повинна бути розрахована на максимальну споживану потужність плити, яка вказана в таблиці;
• Напруга відповідає діапазону значень, зазначеного втаблиці;
• Розетка сумісна з вилкою приладу. Якщо розетка не сумісна з вилкою, попросіть фахівця замінити її. Не використовуйте подовжувачі або декілька розеток.

! Кабель живлення і розетки повинні бути легко доступні, після встановлення плити.
! Кабель не повинен бути зігнутим або затиснутим.
! Кабель повинен регулярно перевірятися і підлягати заміні тільки уповноваженими техніками (дивіться Підтримку).
! У випадку недотримання вище вказаних заходів безпеки, виробник не несе ніякої відповідальності.

Підключення газу

Приєднання до мережі газопостачання або до газового балону необхідно виконувати у відповідності до чинного законодавства в країні використання приладу. Перед підключенням переконайтеся, що плита сумісна з джерелом газопостачання, яким Ви бажаєте користуватися. Якщо це не так, дотримуйте інструкцій в розділі "Пристосування до іншого типу газу".

При користуванні зрідженим газом з балону встановіть регулятор тиску, який відповідає місцевим нормам.

! Перевірте тиск газу: він має відповідати значенням, що вказані в Таблиці 1 ("Технічні характеристики конфорок і форсунок"). Це забезпечить безпечну й тривалу роботу Вашого приладу й, одночасно, допоможе збереженню енергії.

Зв'язок з твердими трубами (мідь чи сталь)

Приєднання до системи газопостачання виконується таким чином, щоб не завдавати навантаження на будь-які прилади. На рамі приладу передбачений регульований L-подібний патрубок з ущільненням, що запобігає витокам. Це ущільнення необхідно міняти кожного разу після обертання патрубка (ущільнення входить в комплект постачання приладу). Фітинг патрубка підведення газу є циліндричнім і має зовнішню нарізку 1/2.

Підключення гнучкої безшовної труби з нержавіючоїсталі з різьбовим кріпленням

Фітинг патрубка підведення газу є циліндричнім і має зовнішню нарізку 1/2. Трубка має встановлюватися таким чином, щоб її довжина у повністю витягнутому вигляді не перевищувала 2000 мм. Після виконання приєднання переконайтеся, що гнучка металева трубка не торкається жодних частин, що рухаються, й не стискається.

! Використовуйте тільки такі труби й ущільнення, які відповідають діючим нормам.

Перевірка герметичності з'єднання

! По завершенні процесу встановлення перевірте фітинги патрубку на витоки за допомогою мильного розчину. Ніколи не користуйтеся вогнем.

Адаптація до різних типів газу

Щоб пристосувати варильну поверхню до типу газу, що відрізняється від заводської настройки (яка вказана на табличці даних знизу варильної поверхні або на пакуванні), необхідно замінити форсунку конфорки наступним чином:

1. Зніміть решітку з варильної поверхні й витягніть конфорки з їх гнізд.
2. Відкрутіть форсунки за допомогою торцевого ключа 7 мм і замініть їх на форсунки, що відповідають потрібному типу газу (див. Таблицю 1 "Технічні характеристики конфорок і форсунок").
3. Знову зберіть частини, виконуючи описану процедуру в зворотному порядку.
4. По завершенні процедури, замініть стару етикетку з даними про тип газу новою з відповідною новою інформацією. Такі етикетки можна отримати в будь-якому нашому сервісному центрі.

- Налаштування первинного повітря конфорки

Не потребує налаштування.

Регулювання пальника плити при мінімальних заданихзначеннях:

1. Поверніть кран в мінімальне відхилення;
2. Зніміть ручку крана й підкрутіть регулювальний гвинт, який знаходиться всередині або поряд із штирком крана, доки не отримаєте мале, але стабільне полум'я.

1. Після налаштування вогню до потрібної малої інтенсивності, поки конфорка горить, швидко змініть положення ручки з мінімального полум'я на максимальне й навпаки декілька разів, перевіряючи, чи не згасає при цьому конфорка.
2. Деякі плити мають встановлені пристрої безпеки (термоелемент). Якщо прилад не працює, коли конфорка встановлена на позначці слабкого вогню, збільшить відповідне налаштування слабкого вогню за допомогою регулювального гвинта.
3. Після налаштування замініть ущільнення на байпасах, використовуючи віск для герметизації або аналогічну речовину.

! Як тільки ця процедура закінчиться, замініть стар інаклейки з характеристиками на нові, відповідно до нового виду газу (ці наклейки можна отримати в авторизованих центрах технічної підтримки).
! Якщо тиск газу відрізняється (або трішки відхиляється) від рекомендованого значення, необхідно встановити прийнятний регулятор тиску на вході труби (щоб задовольнити діючим місцевим нормам).

Таблиця
Електричні з'єднання	(дивіться таблицю)
	Дана плита відповідає наступним директивамЄвропейського економічного співтовариства:- 2006/95/ЄЕС від 12/12/06 (Низька Напруга) інаступні поправки- 2004/108/ЄЕС від15/12/04(Електромагнітна Сумісність) та наступніпоправки- 93/68/ЄЕС від 22/07/93 та наступні поправки.- 90/336/ЄЕС від 29/06/90 (Газ) і наступні зміни та доповнення.- 2012/19/ЄС і наступні зміни та доповнення.

Технічні характеристики конфорок і форсунок

UA

Таблиця 1					Зріджений газ			Природний газ
Пальник	Діаметр (мм)	Теплова потужність кВт (р.с.с.* )		Перепускний клапан 1/100 (мм)	Форсунка 1/100 (мм)	Витрати* г/год		Форсунка 1/100 (мм)	Витрати* л/год
		Номін.	Зменш.			***	**
Швидка (R)	100	3.00	0.70	39	86	218	214	116(Y)	286
Напівшвидка (S)	75	1.65	0.40	28	64	120	118	96(Z)	157
Допоміжна (A)	55	1.00	0.40	28	50	73	71	79(6)	95
Тиск, що подається	Номінальний (мбар)Мінімальний (мбар)Максимальний (мбар)					28-302035	372545	201725

* При 15°C і 1013,25 мбар-сухий газ

** Пропан P.C.S. = 50,37 МДж/кг

*** Бутан P.C.S. = 49,47 МДж/кг

Природний газ P.C.S. = 37.78 MJ/m³

Ввімкнення і використання

! Розміщення відповідної газової конфорки позначене на кожній ручці.

Газові пальники

Кожну конфорку можна налаштувати на одне з наступних значень за допомогою відповідної ручки управління:

Виключений

Максимальний

Мінімальний

Щоб запалити один з пальників, підведіть запалений сірник або запальничку близько до пальника і, в той жечас, натисніть і прокрутіть відповідну ручку проти годинникової стрілки до максимального значення. Так як пальник забезпечений захисним пристроєм, ручка повинна бути натиснута протягом приблизно 2-3 секунди, щоб дозволити автоматичному пристрою підтримати полум'я до запалення пальника. На моделях функція кнопка підпалення суміщена з ручкою регулювання. Якщо у Вас така варильна поверхня то ви можете бачити підпалювач, але не кнопку. Для того щоб запалити конфорку натисніть відповідну ручку та поверніть її проти годинникової стрілки до положення "Велике", продовжуйте тримати ручку натиснутою, доки полум'я не займеться.

! Якщо полум'я випадково гасне, вимкніть ручку управління і почекайте 1 хвилину, перш ніж намагатися запалити знову.

Щоб вимкнути конфорку, поверніть ручку за годинниковою стрілкою до упору (в положення “●”).

Практичні поради по експлуатації пальника

Щоб забезпечити ефективну роботу конфорок:

• Користуйтеся посудом, що відповідає кожній конфорці (див. таблицю), так щоб полум'я не поширювалося за вінця дна посуду.
  • Завжди користуйтеся посудом з пласким дном і кришкою.
• Коли вміст каструлі сягає точки кипіння, поверніть ручку на мінімум.

Конфорка	Діаметр посуду (см)
Швидка (R)	24 - 26
Напівшвидка (S)	16 - 20
Допоміжна (A)	10 - 14

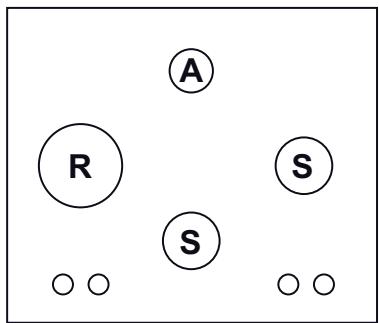

Для визначення типу конфорки дивіться схеми, наведені в параграфі "Характеристики конфорок і форсунок".

Запобіжні заходи та поради

! Цей прилад було розроблено й виготовлено за міжнародними стандартами безпеки. Необхідно уважно ознайомитися з наступними застереженнями, які наведені в цілях безпеки.

Загальні правила безпеки

• Це вбудований прилад класу 3.
- Для ефективної роботи газових приладів потрібен постійний повітрообмін. При встановленні варильної поверхні, дотримуйте інструкцій розділу "Розміщення" приладу.
- Ці інструкції діють лише в тих країнах, символи яких зазначені в цій брошурі й на табличці з серійним номером.

• Прилад був спроектований для використання в домашніх умовах і не підходить для цілей комерційного або промислового використання.
• Забороняється встановлювати прилад ззовні, навіть під навісами. Якщо прилад попадає під дощ або зливу, це пов'язане з особливою небезпекою.
• Не торкайтеся приладу босими ногами або мокрими чи вологими руками або ногами.
• Приладом мають користуватися лише дорослі для приготування їжі відповідно до інструкцій, що наведені в цій брошурі. Будь-яке інше застосування цього приладу (наприклад, для обігрівання приміщення) є нецільовим і становить небезпеку. Виробник не може нести відповідальність за будь-які пошкодження внаслідок невірного, нецільового або необґрунтованого використання приладу.
• Ніколи не слід закривати отвори для вентиляції й розсіювання тепла.
• Слідкуйте за тим, щоб всі ручки були в положенні “●”/“○” під час, коли Ви не користується приладом.
• Від'єднуючи прилад від електричної мережі, завжди тягніть за вилку, а не за шнур живлення.
• Ніколи не виконуйте жодних робіт з очищення або технічного обслуговування, якщо прилад не від'єднаний від електричної мережі.
• При перебоях в роботі приладу в жодному разі не намагайтеся полагодити його самотужки. Ремонт, що проводиться некваліфікованими особами, може призвести до травм або ще більш серйозної поломки приладу. Зверніться до сервісного центру(див. "Сервісна допомога").
• Завжди слідкуйте за тим, щоб ручки каструль були повернуті всередину нагрівальної поверхні, щоб не допустити їх випадкового підпалення.
• Не закривайте скляну кришку (в разі її наявності), коли газові або електричні конфорки ще гарячі.
• Не залишайте електричні конфорки увімкненими, якщо на них немає посуду.
• Не користуйтеся нестійкими або деформованими каструлями.
• Не слід дозволяти користуватися приладом людям (в тому числі дітям) з обмеженими фізичними, сенсорними або розумовими здібностями, недосвідченим особам або будь-кому, хто не знає правил користування цим приладом. Такі особи можуть допускатися до користування тільки під наглядом кого-небудь, хто приймає відповідальність за їх безпеку, або після відповідного інструктажу щодо експлуатації приладу.
• Не дозволяйте дітям гратися з приладом.
• Прилад не призначений для функціонування в комбінації із зовнішнім таймером або окремою системою дистанційного управління.

Утилізація

• Викидаючи пакувальні матеріали, дотримуйтеся місцевих законодавчих норм, щоб забезпечити можливість їх переробки.
• Європейська Директива 2012/19/ЕС щодо відходів електричного й електронного обладнання (WEEE) забороняє утилізацію побутових електричних приладів через загальну систему збирання міських відходів. Старі прилади мають збиратися окремо, щоб оптимізувати роботи по переробці матеріалів їх складових частин і зменшити вплив на людське здоров'я й навколишнє середовище. Символ перекресленого "бака для сміття" нагадує Вам, що викидати Ваш старий прилад необхідно окремо від іншого сміття.

Інформацію щодо правил утилізації старих приладів споживачі мають отримати в місцевих контролючих органах або у мережі роздрібної торгівлі.

Обслуговування та догляд

Відключення електроживлення

Перед виконанням будь-яких робіт з приладом, від'єднайте його від електричної мережі.

Очищення приладу

! Не користуйтеся абразивними або корозійними миючими засобами, такими як плямовивідники, й засобами проти іржі, миючими порошками або губками з абразивною поверхнею – це може залишити на поверхні подряпини, що не підлягають відновленню.

! Для очищення приладу ніколи не користуйтеся паровими пристроями або пристроями під тиском.

• Як правило, достатньо, вимити плиту вологою губкою і протерти її кухонною ганчіркою.
• Знімні частини пальників необхідно часто мити теплоюводою з милом і видаляти будь-які спалені речовини.
• На поверхнях з автоматичним запаленням, вивід запальника необхідно регулярно чистити, а також слід перевіряти отвори виходу газу на відсутність засмічення.
• На нержавіючій сталі можуть залишитись розводи від жорсткої води, яку залишили на поверхні протягом тривалого часу, або від агресивних миючих засобів, що містять фосфор. Після очищення і ретельної сушки видаліть краплі води, які ще залишились.

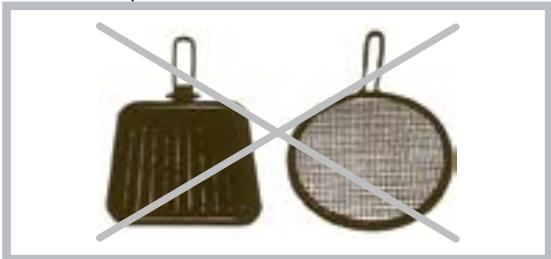

! Не використовувати на газових пальниках розтиначі, тостери або решітки для готування м'яса на грилі з неіржавіючої сталі.

Обслуговування газового крану

З часом, кран може застрягти або важно повертатися. Якщо це станеться, кран необхідно замінити.

! Ця процедура повинна виконуватися кваліфікованим фахівцем, рекомендованим самим виробником.

Усунення несправностей

Може статися так, що Ваш прилад буде працювати з перебоями, або взагалі не працювати. Перш ніж звертатися до сервісного центру, перевірте, чи не можете Ви вирішити проблему самі. Спочатку перевірте, чи нема перебоїв у газо- або електропостачанні й, між іншим, переконайтеся, що всі газові крани відкриті.

Конфорка не запалюється або полум'я нерівномірне по периметру конфорки.

Перевірити:

• Чи не засмічені отвори для газу на конфорці.
• Чи всі знімні деталі конфорки правильно встановлені.
• Чи немає поблизу приладу протягів.

Полум'я згасає на моделях із захисним пристроєм.

Перевірити й переконатися:

• Що, натиснувши ручку, Ви не відпускаєте її, коли запалюєте конфорку.
• Що Ви втримуйте ручку натиснутою достатньо довго, щоб активувати захисний пристрій.
• Що отвори для газу поряд із захисним пристроєм не заблоковані.

Конфорка не гасне, коли ручка повернута до мінімуму.

Перевірити й переконатися:

• Що отвори для газу не заблоковані.
• Що поблизу приладу немає протягів.
• Що мінімальне полум'я на конфорці було налаштовано правильно.

Нестійкий посуд для готування.

Перевірити й переконатися:

• Що дно посуду для готування абсолютно пласке.
• Що посуд правильно розміщений посередині конфорки.
  • Що Ви правильно встановили решітку для посуду..

УВАГА!

Інструкції щодо монтажу поверхні надаються в керівництві

Не розташовуйте для готування каструлі йі інші кужонні посудини між двома або дежільюма пальниками

<5'

Не залишайте порожні сковороди для барбекю на увімкненій конфорці більше 5 хвилин

Установка
