INSTRUKCJA OBSŁUGI TQ640 HOTPOINT

Instrukcja obsługi,1

Ostrzezenia,4

Serwis Techniczny,7

Opis urządzenia,8

Instalacja,28

Uruchomienie i użytkowanie,32

Zalecenia i środki ostrożności,32

Konserwacja i utrzymanie,33

Anomalie i środki zaradcze,33

UA

Українська

UWAGA: To urządzenie oraz jego dostępne części silnie się rozgrzewają podczas użytkowania. Należy uważać, aby nie dotknąć elementów grzejnych.

Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, jeśli nie są pod stałym nadzorem dorosłych.

Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

UWAGA: Pozostawienie bez nadzoru na kuchence tłuszczów i olejów może być niebezpieczne i może spowodować pożar.

Nie należy NIGDY próbować ugasić płomieni/pożaru woda; należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub ognioodpornym kocem.

UWAGA: Ryzyko pożaru: nie pozostawiać przedmiotów na powierzchniach grzejnych.

Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

Usunąć ewentualne płyny na pokrywie przed jej otwarciem. Nie zamykać szklanej pokrywy (jeśli jest częścią wyposażenia), jeśli palniki gazowe lub płyta elektryczna są jeszcze rozgrzane.

Urządzenie nie jest przeznaczone do włączania przy użyciu zewnętrznego przekaźnika czasowego lub zdalnego systemu sterowania.

UWAGA: użycie niewłaściwych zabezpieczeń płyty może być przyczyną wypadków.

UWAGA: W przypadku uszkodzenia szkła płyty:

- wyłączyć natychmiast wszystkie palniki i ewentualne elementy grzejne i odłączyć urządzenie od sieci elektrycznej

- nie dotykać powierzchni urządzenia

UA

Запобіжні заходи

• rodzaj anomalii
  • model urządzenia (Mod.)
• numer seryjny (S/N)

Te dane znajdują się na tabliczce znamionowej w lodówce, po lewej stronie w dolnji jej części.

UA

Допомога

Слід повідомити:

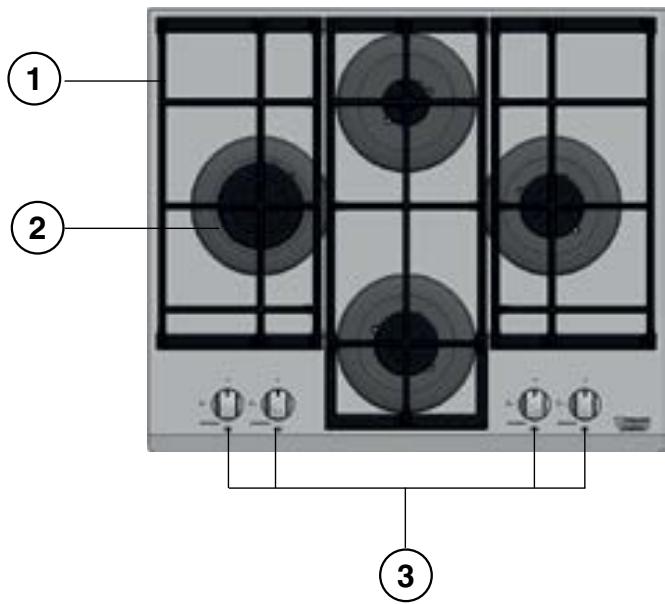

1. Kratki do ustawiania NACZYŃ DO GOTOWANIA
2. PALNIKI GAZOWE
3. Pokrętła sterujące PALNIKÓW GAZOWYCH

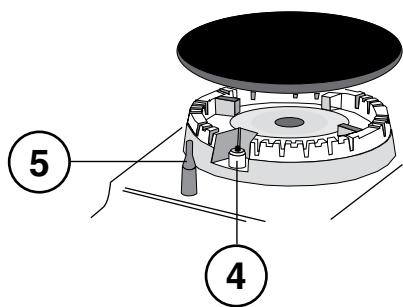

4. Świeca zapłonowa PALNIKÓW GAZOWYCH

5. URZĄDZENIA ZABEZPIECZAJĄCE

6. PALNIKI GAZOWE posiadają różne wymiary i moce. Należy wybrać ten palnik, który jest najbardziej odpowiedni dla średnicy używanego naczynia.

7. Pokrętła sterowania palnikami gazowymi do regulowania płomienia.
8. Świeca zapłonowa PALNIKÓW GAZOWYCH umożliwia automatyczne zapalenie wybranego palnika.
9. URZĄDZENIE ZABEZPIECZAJĄCE w razie przypadkowego zgaśnięcia płomienia przerywa dopływ gazu.

⑤ ④

① ② ③

UA

Опис приладу

Загальний вигляд

! Ważnym jest, aby zachować niniejszą książeczkę instrukcji dla przyszłych konsultacji. W razie sprzedaży, odsprzedania, czy przeniesienia, należy upewnić się, czy znajduje się ona wraz z urządzeniem i odpowiednimi uwagami, aby poinformować nowego właściciela o jego funkcjonowaniu.

! Należy uważnie przeczytać instrukcję: zawieraja ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

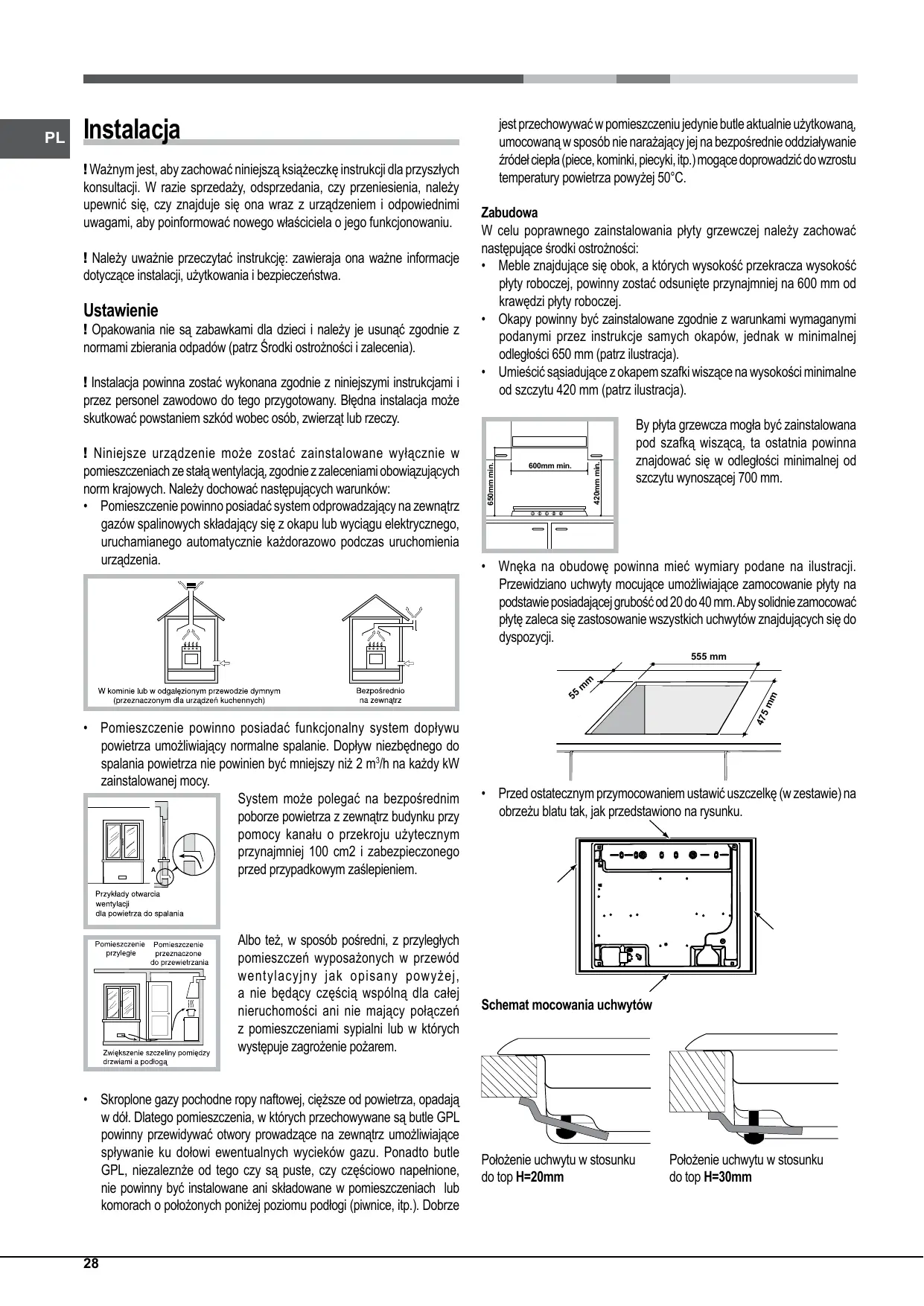

Ustawienie

! Opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami zbierania odpadów (patrz Środki ostrożności i zalecenia).
! Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami i przez personel zawodowo do tego przygotowany. Błędna instalacja może skutkować powstaniem szkód wobec osób, zwierząt lub rzeczy.
! Niniejsze urządzenie może zostać zainstalowane wyłącznie w pomieszczeniach ze stałą wentylacją, zgodnie z zaleceniami obowiązujących norm krajowych. Należy dochować następujących warunków:
- Pomieszczenie powinno posiadać system odprowadzający na zewnątrz gazów spalinowych składający się z okapu lub wyciągu elektrycznego, uruchamianego automatycznie każdorazowo podczas uruchomienia urządzenia.

W kominie lub w odgałęzionym przewodzie dymnym (przeznaczonym dla urządzeń kuchennych)

Bezpośrednio na zewnątrz

- Pomieszczenie powinno posiadać funkcjonalny system dopływu powietrza umożliwiający normalne spalanie. Dopływ niezbędnego do spalania powietrza nie powinien być mniejszy niż 2 m³/h na każdy kW zainstalowanej mocy.

Przykłady otwarcia wentylacji dla powietrza do spalania

System może polegać na bezpośrednim poborze powietrza z zewnątrz budynku przy pomocy kanału o przekroju użytecznym przynajmniej 100 cm2 i zabezpieczonego przed przypadkowym zaślepieniem.

Pomieszczenie przyległe Pomieszczenie przeznaczone do przewietrzania Zwiększenie szczeliny pomiędzy drzwiami a podlogą

Albo też, w sposób pośredni, z przyległych pomieszczeń wyposażonych w przewód wentylacyjny jak opisany powyżej, a nie będący częścią wspólną dla całej nieruchomości ani nie mający połączeń z pomieszczeniami sypialni lub w których występuje zagrożenie pożarem.

- Skroplone gazy pochodne ropy naftowej, cięższe od powietrza, opadają w dół. Dlatego pomieszczenia, w których przechowywane są butle GPL powinny przewidywać otwory prowadzące na zewnątrz umożliwiające spływanie ku dołowi ewentualnych wycieków gazu. Ponadto butle GPL, niezaleznże od tego czy są puste, czy częściowo napełnione, nie powinny być instalowane ani składowane w pomieszczeniach lub komorach o położonych poniżej poziomu podłogi (piwnice, itp.). Dobrze

jest przechowywać w pomieszczeniu jedynie butle aktualnie użytkowaną, umocowaną w sposób nie narażający jej na bezpośrednie oddziaływanie źródeł ciepła (piece, kominki, piecyki, itp.) mogące doprowadzić do wzrostu temperatury powietrza powyżej 50°C.

Zabudowa

W celu poprawnego zainstalowania płyty grzewczej należy zachować następujące środki ostrożności:

• Meble znajdujące się obok, a których wysokość przekracza wysokość płyty roboczej, powinny zostać odsunięte przynajmniej na 600 mm od krawędzi płyty roboczej.
• Okapy powinny być zainstalowane zgodnie z warunkami wymaganymi podanymi przez instrukcje samych okapów, jednak w minimalnej odległości 650 mm (patrz ilustracja).
• Umieścić sąsiadujące z okapem szafki wiszące na wysokości minimalne od szczytu 420 mm (patrz ilustracja).

By płyta grzewcza mogła być zainstalowana pod szafką wiszącą, ta ostatnia powinna znajdować się w odległości minimalnej od szczytu wynoszącej 700 mm.

- Wnęka na obudowę powinna mieć wymiary podane na ilustracji. Przewidziano uchwyty mocujące umożliwiające zamocowanie płyty na podstawie posiadającej grubość od 20 do 40 mm. Aby solidnie zamocować płytę zaleca się zastosowanie wszystkich uchwytów znajdujących się do dyspozycji.

555 mm 55 mm 475 mm

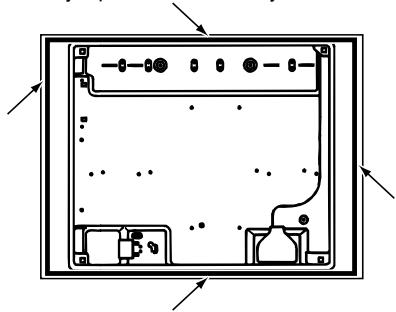

- Przed ostatecznym przymocowaniem ustawić uszczelkę (w zestawie) na obrzeżu blatu tak, jak przedstawiono na rysunku.

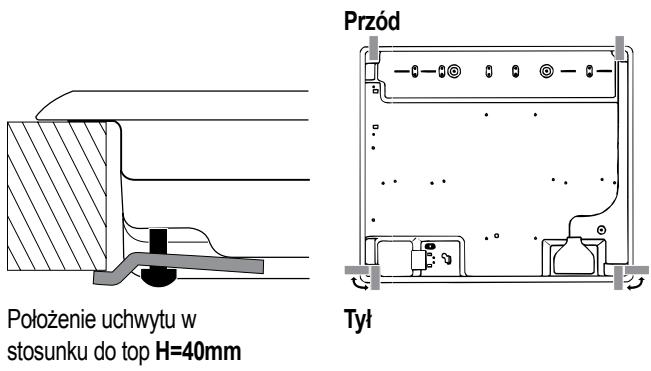

Schemat mocowania uchwytów

Położenie uchwytu w stosunku do top H=20mm

Położenie uchwytu w stosunku do top H=30mm

! Stosować uchwyty zawarte w „zestawie akcesoriów”

- W przypadku, gdy płyta nie jest zainstalowana na zabudowanym piekarniku, koniecznym jest zastosowanie płyty drewnianej jako izolatora. Powinna być ona zamocowana w odległości minimum 20 mm od dolnej części samej płyty roboczej.

Obieg powietrza

W celu zapewnienia dobrego obiegu powietrza koniecznym jest usunięcie tylnej ścianki komory. Najlepiej zainstalować piekarnik w taki sposób, aby wspierał się na dwóch listwach drewnianych lub na drewnianej desce z prześwitem przynajmniej 45 x 560 mm (patrz ilustracje).

! Możliwe jest zainstalowanie płyty ponad piekarnikami zabudowanymi wyposażonymi w wentylację chłodzącą.

Podłączenie do sieci elektrycznej

Płyty wyposażone w przewód zasilający trójżyłowy dostosowane są do pracy na prąd zmienny przy napięciu i częstotliwości zasilania wskazanych na tabliczce znamionowej (umieszczonej w dolnej części płyty). Przewód uziemienia w sznurze oznaczony jest kolorem żółto-zielonym. W przypadku zainstalowania ponad piekarnikiem zabudowanym podłączenia elektryczne płyty i piekarnika powinny być wykonane osobno, tak z przyczyn bezpieczeństwa elektrycznego, jak i dla ułatwienia ewentualnego wyjęcia piekarnika.

Podłączenie przewodu zasilającego do sieci

Zamocować na przewodzie znormalizowaną wtyczkę do obciążeń wskazanych na tabliczce znamionowej.

W przypadku bezpośredniego podłączenia do sieci koniecznym jest zainstalowanie pomiędzy urządzeniem a siecią wyłącznika polowego z otwarciem minimalnym pomiędzy stykami 3 mm przeznaczonego do obciążeń i odpowiadającego obowiązującym normom (przewód uziemienia nie powinien być przerywany przez wyłącznik). Przewód zasilania powinien być umieszczony w taki sposób, aby w żadnym punkcie temperatura otoczenia nie przekraczała 50°C.

! Instalator odpowiada za poprawność podłączenia elektrycznego i za zachowanie norm bezpieczeństwa.

Przed wykonaniem podłączenia należy upewnić się, czy:

• Gniazdko posiada odpowiednie uziemienie i zgodne jest z obowiązującymi przepisami;
• Gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej;
• Napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej;
• Gniazdko musi być odpowiednie dla wtyczki urządzenia. W przeciwnym razie należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy, ani rozgałęźników.

! Po zainstalowaniu urządzenia przewód elektryczny i gniazdko powinny być łatwo dostępne.

! Kabla nie wolno zginać ani przyciskać.
! Przewód elektryczny musi być okresowo sprawdzany i wymieniany jedynie przez autoryzowanych techników (patrz Serwis).
! Producent odrzuca wszelką odpowiedzialność w przypadku, gdy niniejsze zasady nie będą przestrzegane.

Podłączenie gazu

Podłączenie urządzenia do przewodów lub butli gazowej powinno zostać wykonane zgodnie z zaleceniami obowiązujących norm krajowych dopiero po upewnieniu się, że jest ono wyregulowane do pracy z rodzajem gazu, którym będzie zasilane. W przeciwnym wypadku wykonać czynności wskazane w paragrafie “Dostosowanie do różnych rodzajów gazu” W przypadku zasilania płynnym gazem z butli, stosować regulatory ciśnienia zgodne z obowiązującymi normami krajowymi.

! W celu uzyskania pewności pracy, odpowiedniego zużycia energii i zwiększenia trwałości urządzenia należy upewnić się czy ciśnienie zasilania mieści się w granicach zalecanych w tabeli 1 „Charakterystyki palników i dysz”.

Podłączenie przewodem sztywnym (miedź lub stal)

! Podłączenie do urządzenia gazowego powinno być wykonane w taki sposób, aby nie powodować żądnych naprężeń urządzenia.

Na przewodzie zasilającym urządzenie znajduje się ruchome złącze kolankowe "L", którego szczelność zapewniona jest uszczelką. W przypadku gdyby okazało się, że koniecznym jest obrócenie kolanka należy obowiązkowo wymienić uszczelkę (na wyposażeniu urządzenia). Złącze wejściowe gazu do urządzenia jest gwintowane gwintem gazowym 1/2 walcowym męskim.

Podłączenie z przewodem elastycznym ze stali nierdzewnej o pełnych ściankach z gwintowanymi złączami.

Złącze wejściowe gazu do urządzenia jest gwintowane gwintem gazowym 1/2 walcowym męskim.

Użycie przewodów tego rodzaju powinno być wykonane w ten sposób, aby ich długość, w warunkach maksymalnego rozszerzenia nie przekraczała 2000 mm. Po wykonaniu podłączenia upewnic się, czy metalowy przewód elastyczny nie styka się z elementami ruchomymi, ani nie jest przygnieciony.

! Stosować wyłącznie przewody i uszczelki zgodne z obowiązującymi normami krajowymi.

Kontrola szczelności

! Po zakończeniu instalacji skontrolować szczelność wszystkich złącz stosując w tym celu wodny rozwór mydła, nigdy płomień.

Dostosowanie do różnych rodzajów gazu

W celu dostosowania płyty do innego rodzaju gazu niż ten, do którego jest przystosowana (wskazanego na etykiecie w dolnej części płyty lub na opakowaniu), należy wymienić dysze palników wykonując następujące czynności:

1. Zdjąć ruszt z płyty i wykręcić palniki z ich gniazd.
2. Odkręcić dysze posługując się kluczem rurowym 7mm i wymienić je na nowy rodzaj przystosowany do nowego rodzaju gazu (patrz tabela 1 „Charakterystyki palników i dysz”).
3. Ponownie zmontować części w kolejności odwrotnej.
4. Na zakończenie czynności wymienić poprzednią etykietę regulacyjna na nową, odpowiadająca nowemu paliwu, dostepną w naszych centrach obsługi technicznej.

- Regulacja powietrza pierwotnego palników Palniki nie wymagają żadnej regulacji powietrza pierwotnego.

- Regulacja minimów 1. Ustawić kurek w położeniu minimum; 2. Zdjąć pokrętło i posługując się śrubą regulacyjna znajdująca się wewnątrz lub obok osi kurka uzyskać najmniejszy regularny płomień.

1. Upewnić się, czy podczas szybkiego obracania pokrętem z położenia maksymalnego do minimalnego nie występuje gaśnięcie palników.
2. W urządzeniach wyposażonych w urządzenie zabezpieczające (termopara) w przypadku niezadziałania urządzenia z palnikami ustawionymi na minimum należy zwiększyć minimalne przepływy przy pomocy śruby regulacyjnej.
3. Po zakończeniu regulacji ponownie założyć plomby lakowe, lub z równorzędnego materiału, umieszczone na obejściu.

! W przypadku gazu płynnego śruba regulacyjna powinna być dokręcona do końca.

! Po zakończeniu operacji należy wymienić poprzednia etykietę nastawień na etykietę odpowiadającą nowemu gazowi użytkowemu, dostępną w naszych centrach obsługi technicznej.

! W sytuacji, gdy ciśnienie stosowanego gazu stanie się różne (lub zmienne) od przewidywanego, koniecznym jest zainstalowanie na przewodach doprowadzających regulatora ciśnienia (zgodnie zobowiązującą normą krajową „regulatory kanałowe dla gazu”).

TABLICZKA ZNAMIONOWA
Podłączenia elektryczne	patrz tabliczka znamionowa
	Niniejsze urządzenie zostało wyprodukowan e zgodnie z następującymi dyrektywami unijn ymi:- 2006/95/CEE z dn. 12/12/06 (o Niskim Napięciu) wraz z późniejszymi zmianami- 2004/108/CEE z dn. 15/12/04 (o Zgodności Elektromagnetycznej) wraz z późniejszymi zmianami- 93/68/CEE z dn. 22/07/93 wraz z późniejszymi zmianami.- 2009/142/CEE z 30/11/09 (Gaz) wraz z późniejszymi zmianami.- 2012/19/EC wraz z późniejszymi zmianami.

Charakterystyki palników oraz dysz

Tabela 1				Gaz płynny				Gaz naturalny (G20)			Gaz naturalny (G2.350)
Palnik	Średnica (mm)	Moc cieplna kW (p.c.s.*) Zreduk.	By-pass 1/100 (mm)	Moc cieplna kW (p.c.s.*) Nomin.	Dysza 1/100 (mm)	Przepływ* g/godz.		Moc cieplna kW (p.c.s.*) Nomin.	Dysza 1/100 (mm)	Przepływ* l/godz.	Moc cieplna kW (p.c.s.*) Nomin.	Dysza 1/100 (mm)	Przepływ* l/godz.
						***	**
Szybki (Duży) (R)	100	0.80	39	3.40	86	247	243	3.10	116(Y)	295	3.10	183	410
Pólszybki (Średni) (S)	75	0.45	28	1.80	64	131	129	1.75	96(Z)	167	1.75	135	231
Pomocniczy (Mały) (A)	55	0.45	28	1.05	50	76	75	1.05	79(6)	100	1.05	106(6)	139
Ciśnienia zasilania	Nominalne (mbar) Minimalne (mbar) Maksymalne (mbar)					37 25 44		20 17 25			13 10 16

* W 15°C i 1013,25 mbar - gaz suchy
** Propan (G31) P.C.S. = 50.37 MJ/Kg
*** Butan (G30) P.C.S. = 49.47 MJ/Kg
Naturalny (G20) P.C.S. = 37.78 MJ/m³
Naturalny (G2.350) P.C.S. = 27.20 MJ/m ^3

Model	Typ gazu
	Klasa	Moc (kW)
TQ 640K GH/HA EE	II2ELs3B/P	8,05 (585 g/h - G30) (575 g/h - G31)

Uruchomienie i użytkowanie

! Dla każdego z pokręteł wskazane jest położenie palnika gazowego odpowiadających im.

Palniki gazowe

Wybrany palnik może być regulowany odpowiednim pokrętem w następujący sposób:

W celu włączenia któregoś z palników, należy zbliżyć do niego płomień lub zapalarkę, nacisnąć do końca odpowiadające mu pokrętło i obrócić je w kierunku przeciwnym do wskazówek zegara aż ustawi się na maksymalną moc.

W modelach wyposażonych w urządzenia zabezpieczające, należy przytrzymać wduszone pokrętło przez około 2-3 sekundy aż rozgrzeje się urządzenie automatycznie podtrzymujące zapalony płomień.

Modele są wyposażone w urządzenie zapłonowe wewnątrz pokrętła; w takim przypadku obecna jest świeca, ale nie ma przycisku zapłonowego. Aby włączyć wybrany palnik, wystarczy nacisnąć do końca odpowiadające mu pokrętło i obrócić je w kierunku przeciwnym do wskazówek zegara aż ustawi się na maksymalną moc, przytrzymując je wciśnięte dopóki nie nastąpi zapłon.

! W przypadku przypadkowego zgaśnięcia płomienia palnika, zakręcić pokrętło sterujące i ponowić próbę zapalenia po upływie przynajmniej 1 minuty.

Aby zgasić palnik należy obrócić pokrętło zgodnie z ruchem zegara aż do zatrzymania (odpowiadającego symbolowi “●”).

Zalecenia praktyczne użytkowania palników

W celu uzyskania maksymalnej wydajności należy pamiętać, co następuje:

• Stosować naczynia odpowiednie dla każdego z palników (patrz tabela) w celu uniknięcia wychodzenia płomieni poza pole dna naczyń.
• Stosować zawsze naczynia o dnie płaskim i z przykrywką.
  • W chwili zagotowania się obrócić pokrętło do położenia minimum.

Palnik	∅ Średnica naczyń (cm)
Szybki (Duży) (R)	24 - 26
Pólszybki (Średni) (S)	16 - 20
Pomocniczy (Mały) (A)	10 - 14

W celu zidentyfikowania rodzaju palnika zapoznae się z ilustracjami znajduj'cymi się w paragrafie „charakterystyki palników i dysz”.

Zalecenia i środki ostrożności

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi przepisami bezpieczeństwa. Mając na względzie Wasze bezpieczeństwo podajemy Wam poniższe zalecenia, które należy uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Niniejsze urządzenie jest urządzeniem przeznaczonym do zabudowy klasy 3.
• Urządzenia gazowe wymagają, dla swego poprawnego działania, regularnej wymiany powietrza. należy upewnić się, czy podczas

ich instalowania przestrzegane były wymagania zawartye w odpowiednim paragrafie dotyczącym "Ustawienia".

• Zalecenia mają zastosowanie wyłącznie dla krajów przeznaczenia, których symbole znajdują się w instrukcji oraz na tabliczce z numerem fabrycznym.
• Niniejsze urządzenie przeznaczone jest do nieprofesjonalnych zastosowań domowych.
• Nie należy instalować urządzenia poza domem, nawet jeśli miejsce to jest chronione daszkiem, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne.
• W celu przenoszenia urządzenia należy zawsze korzystać z odpowiednich uchwytów umocowanych po bokach piekarnika.
• Nie dotykać urządzenia stojąc przy nim boso lub gdy ręce czy stopy są mokre lub wilgotne.
• Urządzenie powinno być używane przez osoby dorosłe jedynie w celach kulinarnych, zgodnie ze wskazówkami zawartymi w instrukcji użytkownika. Wszelkie inne próby użycia urządzenia (np. do ogrzewania pomieszczeń) uważa się za niewłaściwe i niebezpieczne. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z niewłaściwej i nierozasadnej eksploatacji urządzenia.
• Należy uważać, aby przewody zasilające pozostałe urządzenia domowe nie stykały się z rozgrzanymi elementami piekarnika.
• Nie zasłaniać otworów wentylacyjnych i odprowadzających ciepło.
• Należy zawsze sprawdzić, czy pokrętła znajdują się w pozycji “●”/“○”, kiedy urządzenie nie jest używane;
• Nie wyciągać wtyczki z gniazdka trzymając kabel ale tylko trzymając za wtyczkę.
• Nie czyścić ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• W razie usterki nie należy w żadnym wypadku sięgać do wewnętrznych części urządzenia, w celu usiłowania jego naprawy. Skontaktować się z Serwisem (patrz Serwis).
• Należy upewniać się, czy uchwyty garnków są zwrócone zawsze w kierunku wnętrza płyty grzewczej aby uniknąć ich przypadkowego potrącenia.
• Nie zamykać szklanej pokrywy (jeśli jest na wyposażeniu) gdy palniki gazowe lub płyta grzewcza są jeszcze rozgrzane.
• Nie pozostawiać włączonej elektrycznej płyty grzewczej bez naczyń.
• Nie stosować garnków niestabilnych lub odkształconych.
• Nie jest przewidziane aby urządzenie było używane przez osoby (również dzieci) niesprawne fizycznie i umysłowo, przez osoby bez doświadczenia lub bez znajomości urządzenia chyba, ze pod nadzorem osoby odpowiedzialnej za jego bezpieczeństwo jak również bez otrzymania instrukcji wstępnych co do jego użytku.
• Urządzenie nie jest przeznaczone do tego, aby było włączane przy użyciu zewnętrznego przekaźnika czasowego lub osobnego systemu sterowania zdalnego.

Usuwanie odpadów

• Usuwanie materiałów opakowaniowych: dostosować się do lokalnych przepisów; w ten sposób opakowanie będzie mogło zostać odzyskane.
• Europejska Dyrektywa 2012/19/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń (WEEE) zakłada zakaz pozbywania się starych urządzeń domowego użytku jako nieposortowanych śmieci komunalnych. Zużyte urządzenia muszą być osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materiałów. Pozwala to ograniczyć zanieczyszczenie środowiska i pozytywnie wpływa na ludzkie zdrowie. Przekreślony symbol „kosza” umieszczony na produkcie przypomina klientowi o obowiązku specjalnego sortowania.

Konsumenci powinni kontaktować się z władzami lokalnymi lub sprzedawcą w celu uzyskania informacji dotyczących postępowania z ich zużytymi urządzeniami gospodarstwa domowego.

Konserwacja i utrzymanie

Odłączenie prądu elektrycznego

Przed naprawą odłączyć urządzenie od sieci zasilania elektrycznego.

Mycie urządzenia

! Wystrzegać się stosowania myjących środków ściernych lub korodujących, takich jak odplamiacze i produktu odrdzewiające, detergentów w proszku oraz gąbek o powierzchni ścierającej. mogą w sposób nieusuwalny zarysować powierzchnię.

! Nigdy nie stosować oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

• W ramach zwykłej konserwacji wystarczy przemywanie płyty wilgotna gąbką i przetarcie papierowym ręcznikiem kuchennym..
• Elementy ruchome palników powinny być przemywane często ciepła wodą i środkiem myjącym z uwzględnieniem konieczności usuwania ewentualnych skrzeplin.
• W przypadku płyt wyposażonych w automatyczne zapalanie, należy przewidzieć często i dokładne oczyszczanie części końcówek zapalarek elektronicznych, oraz sprawdzać, czy otwory wylotowe gazu nie są zatkane;
• Stal nierdzewna może się popłamić, jeśli będzie przez dłuższy czas w kontakcie z wodą o dużej zawartości wapnia lub z agresywnymi detergentami (zawierającymi fosfor). Zaleca się obficie spłukać i osuszyć po wymyciu. Ponadto należy osuszyć ewentualne wycieki wody.

! Nie stosować dyfuzorów, maszyn do tostów lub krat na mięso ze stali nierdzewnej na ogniach gazowych.

Konserwacja kurków gazowych

Z upływem czasu może pojawić się kurek blokujący się lub z trudem obracający się, dlatego może okazać się konieczną wymiana kurka.

! Czynność ta winna być wykonana przez autoryzowanego technika producenta.

Anomalie i środki zaradcze

Może się zdarzyć, że płyta nie działa lub źle działa. Zanim wezwiecie serwis naprawczy, zobaczmy razem, co można zrobić. Przede wszystkim należy sprawdzić, czy nie występują przerwy w sieci zasilania gazem lub prądem elektrycznym, a zwłaszcza czy zawory gazowe przed kuchenką są otwarte.

Palnik nie zapala się lub płomień jest nierównomierny

Sprawdzić i upewnić się:

• Są zatkane otwory wylotowe gazu w palniku.
- Zamontowane są poprawnie wszystkie części ruchome wchodzące w skład palnika.
- Występują przeciągi w sąsiedztwie płyty kuchennej.

Płomień nie zostaje zapalony w wersjach z zabezpieczeniem

Sprawdzić i upewnić się:

• Nie wdusiliście do końca pokrętła
• Nie przytrzymaliście wduszonego do końca pokrętła przez czas wystarczający do uruchomienia urządzenia zabezpieczającego.
• Są pozatykane otwory wylotowe gazu w pobliżu urządzenia zabezpieczającego.

Palnik w położeniu minimum nie pali się

Sprawdzić i upewnić się:

• Są pozatykane otwory wylotowe gazu.
• Występują przeciągi w sąsiedztwie płyty.
• Regulacja minimum nie jest właściwa.

Naczynia są niestabilne

Sprawdzić i upewnić się:

• Dna garnków są dokładnie równe.
• Garnek jest ustawiony na środku palnika lub płyty elektrycznej.
- Kratki zostały odwrócone.

UWAGA

Aby zainstalować płytę należy skonsultować instrukcję obsługi

Unikać przypadkowych uderzeń garnkami, rusztami lub innymi przyrządami kuchennymi

Nie stawiać garnków i patelni na dwóch lub więcej palnikach

Nie zostawiać pustej patelni grillowej na palniku na dłużej niż 5 minut

Установка
