KCH 5560 B - Витяжка Kernau - Безкоштовний посібник користувача

Тип продукту	Витяжка кухонна
Марка	Kernau
Модель	KCH 5560 B
Напруга живлення	220-240 В / 50 Гц
Кількість швидкостей	3
Освітлення	LED, 2 x 1,5 Вт, DC 12 В

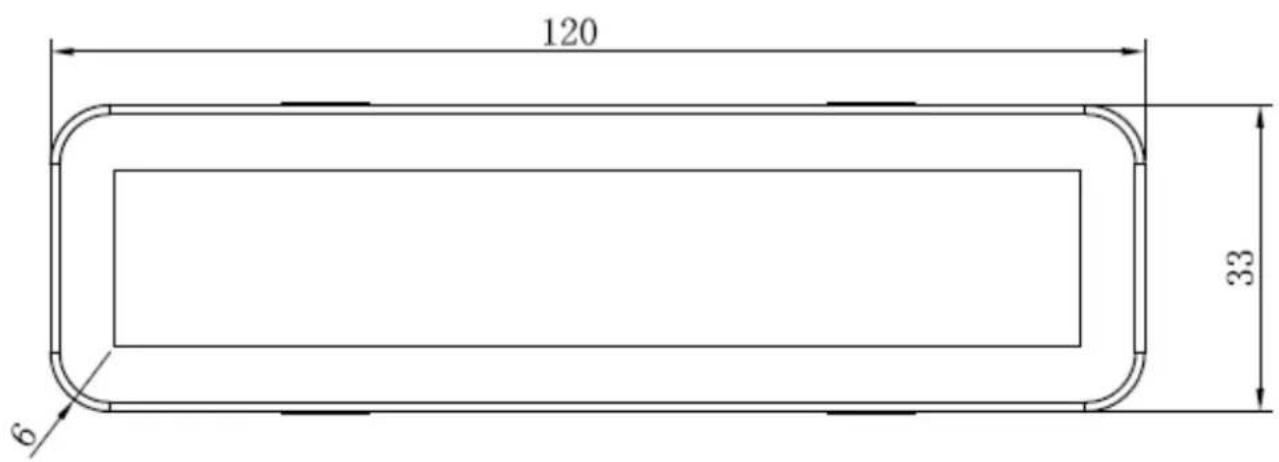

Тип лампочки	DSS-1.5/65-S-120/33, 120 мм x 33 мм
Фільтри жирозахисні	Алюмінієві, миються вручну
Вуглецевий фільтр	Опціональний (не в комплекті)
Мінімальна відстань від варильної поверхні	65 см (для газових плит)
Функція автоматичного відкривання кришки	Так
Захист від защемлення	Так (функція випадкового закривання)
Матеріал корпусу	Нержавіюча сталь
Спосіб монтажу	Настінний, з відведенням назовні
Діаметр випускного каналу	150 мм

Часті запитання - KCH 5560 B Kernau

Як правильно встановити витяжку KCH 5560 B?

Витяжку слід встановити на стіні на відстані 65-75 см над варильною поверхнею. Використовуйте гвинти та дюбелі, що додаються в комплекті, а потім підключіть випускний канал діаметром 150 мм. Переконайтеся, що вентиляційний канал не зігнутий під кутом більше ніж 90°.

Як часто чистити жирозахисні фільтри?

Жирозахисні фільтри слід чистити вручну кожні 1-2 місяці, залежно від частоти приготування. Замочіть їх у теплій воді з знежирювальним миючим засобом на 3 хвилини, а потім обережно почистіть м'якою щіткою. Залиште до висихання.

Як замінити лампочку у витяжці?

Перед заміною відключіть витяжку від живлення. Відкрийте скляну кришку та вийміть алюмінієвий фільтр. Обережно витягніть стару лампочку LED 1,5 Вт DC 12 В і замініть її новою з тими ж параметрами (тип DSS-1.5/65-S-120/33).
Уникайте дотику до лампочки голими руками – використовуйте рукавички.

Що робити, якщо витяжка не працює, хоча ввімкнена?

Перевірте, чи вибрано рівень витяжки (кнопки 1, 2 або 3). Якщо іконка підсвічена, спробуйте ще раз натиснути кнопку рівня. Якщо не працює, перевірте запобіжники та підключення до розетки. У разі подальших проблем зверніться до сервісу.

Чи потребує витяжка вуглецевого фільтра?

Витяжка не оснащена вуглецевим фільтром, але його можна придбати як опцію. Вуглецевий фільтр рекомендується, якщо витяжка працює в режимі рециркуляції (без відведення назовні). Його слід замінювати кожні 3-6 місяців.

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Мінімальна відстань між нижнім краєм витяжки та ґратами газової плити становить 65 см. Для електричних плит відстань може бути меншою, але рекомендується дотримуватись 65 см для оптимальної продуктивності.

Як увімкнути функцію автоматичного відкривання кришки?

Функція активується після натискання кнопки ON/OFF. Після увімкнення передня кришка відкривається автоматично, а витяжка починає працювати на найнижчій швидкості через 5 секунд. Повторне натискання ON/OFF закриває кришку та вимикає витяжку.

Що означає функція випадкового закривання?

Якщо під час закривання кришка зустрічає опір (наприклад, предмет), захист від защемлення спричиняє автоматичне повторне відкривання кришки. Щоб закрити, потрібно знову увімкнути та вимкнути витяжку.

Як чистити корпус з нержавіючої сталі?

Регулярно протирайте корпус сухою, м'якою ганчіркою в напрямку, що відповідає структурі сталі. Можна використовувати спеціалізовані засоби для нержавіючої сталі. Уникайте сильних миючих засобів та абразивів.

Де знайти табличку з даними?

Табличка з даними знаходиться всередині витяжки, після відкривання передньої кришки. Вона містить такі дані, як модель, серійний номер та електричні параметри, необхідні при замовленні запасних частин.

ПОСІБНИК КОРИСТУВАЧА KCH 5560 B Kernau

ИНСТРУКЦІЯ ОБСЛУГОВУВАННЯ ВИТЯЖКИ

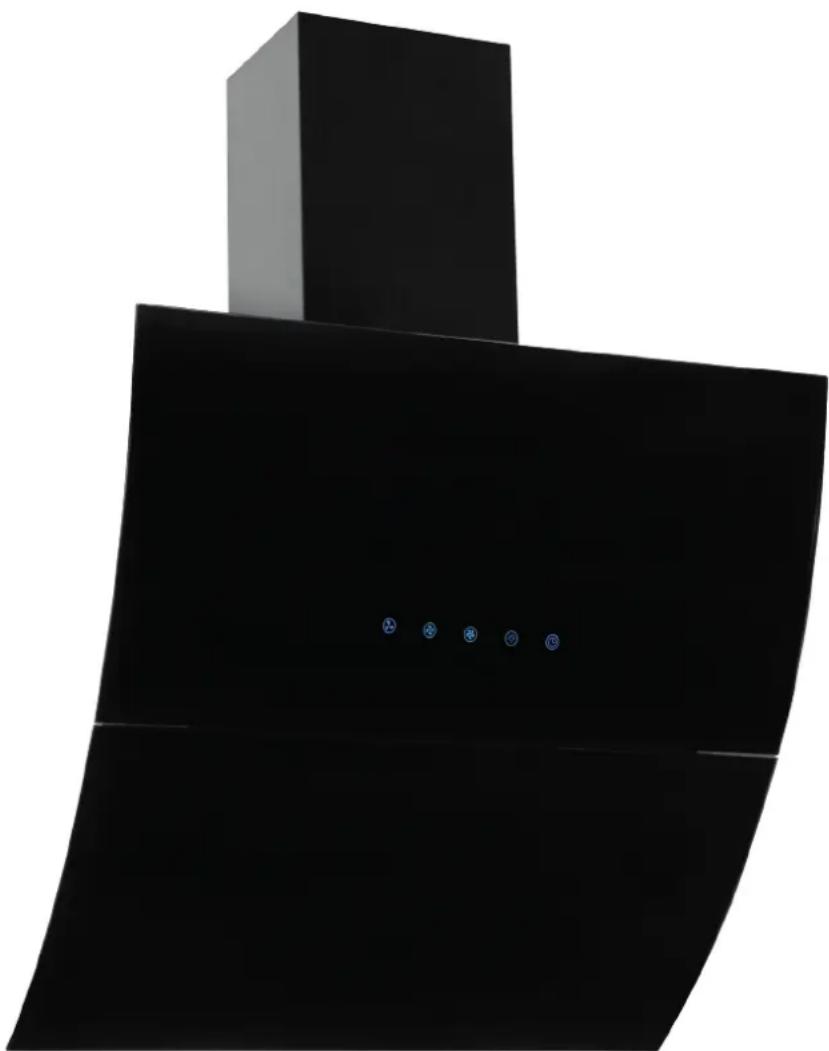

KCH 5560 B AUTOMATIC

KCH 5590 B AUTOMATIC

Ви стали власником кухонної витяжки Kernau останнього покоління модель- КСН 5560 В Automatic/КСН 5590 В Automatic.

Ця витяжка була розроблена та виготовлена спеціально для того, щоб відповідати вашим очікуванням і з впевненістю буде невід'ємною частиною сучасної обладнаної кухні

Сучасні конструкційні рішення, що застосовуються в ній, використання новітніх технологій виробництва, забезпечують високу функціональність та естетичність.

Перш ніж встановлювати витяжку, уважно прочитайте інструкцію. Завдяки цьому ви уникнете неправильної установки та експлуатації витяжки.

Бажаємо Вам приемного користування витяжкою. Дякуємо вибір нашої компанії.

3MICT

1. ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ...... 37

• Ніколи не роби 37
• Завжди роби 38

2. УСТАНОВКА ПРИСТРОЮ 40

• Монтаж клапана V-Flap 40
• Установка 41
• Поради стосовно встановлення вентиляційного шлангу 42

3. ПОЧАТОК ВИКОРИСТОВУВАННЯ КУХОННОЇ ВИТЯЖКИ ..... 43

• Панель управління - 5 кнопок управління 43
• Поради під час аварії пристрою 45

• ЗАГАЛЬНІ РЕКОМЕНДАЦІЇ 46
- НЕРЖАВІЮЧА СТАЛЬ 46
• ПАНЕЛ УПРАВЛІННЯ 46
• ПРОТИЖИРОВІ ФІЛЬТРИ 47
• ВУГІЛЬНИЙ ФІЛЬТР - ВИТЯЖКА НЕ ОБЛАДНЕНА ЦИМ ВИДОМ ФІЛЬТРУ 47
• ЗАМІНА ЛАМПОЧКИ 48

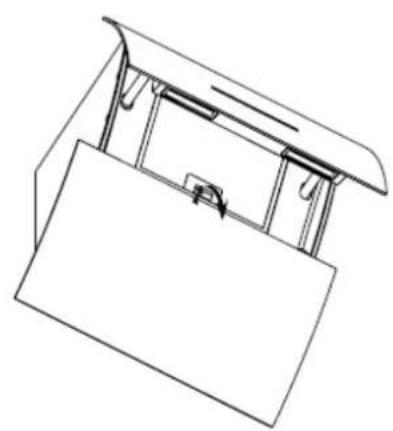

- Процес заміни лампочки 49

5. ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА .... 50

• ІНФОРМАЦІЯ, ЩО СТОСУЄТЬСЯ ДЕМОНТАЖУ 5

1. ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

Інструкція з експлуатації інформує про правильний монтаж та викор кухонної витяжки. Будь ласка, уважно прочитайте що інструкцію перед тим, як використовувати обладнання вперше.

Інструкцію слід зберігати в безпечному місці, щоб мати можливість її переглянути при необхідності.

Ніколи не роби:

• Не використовуйте витяжку без встановленого протижирового фільтр коли фільтри занадто брудні для використання.
• Не встановлюйте цей прилад над духовкою, обладнаною високим грилем.
• Не залишайте гарячі каструлі без нагляду, оскільки гарячі жири чи олія можуть запалитися.
• Не залишайте запалені конфоркі під кухонною витяжкою.

• Якщо витяжка пошкоджена, не намагайтеся нею користуватися.
• Не паліть під кухонною витяжкою.

ΑΓΑ:

Доступні частини приладу можуть нагріватися при використанні разом з приладами, призначеними для готування.

• Мінімальна відстань між решіткою та найнижчою частиною витяжки (якщо витяжка була встановлена над газовою плитою) має бути не менше 65 см.
• Повітря не може відвестися до димоходу, який служить видаленню пару з пристроїв, спалюючих газ або інші палива

Завжди відключайте джерело живлення під час встановлення чи обслуговування пристрою, наприклад, замінюючи лампочку витяжки.

• Витяжка повинна бути встановлена відповідно до інструкцій та в наведених у цьому документі.
• Всі роботи з монтажу повинен виконувати сервісний технік або кваліфікований технік/монтажник.
• Рекомендується утилізувати всі пакувальні матеріали. Діти піддаютьє небезпеці.
• Зверніть особливу увагу на гострі краї витяжки всередині приладу чищення та обслуговування обладнання.
  • Переконайтесь, що вентиляційний канал не зігнутий більше 90 гі Більші вигини можуть знизити продуктивність витяжки.

Y!BAΓA:

Неправильне підключення або ремонт пристрою збільшує ризик ураження електричним струмом.

Y!BAGA:

Перед тим, як отримати доступ до зажимів, необхідно відключити всі джерела живлення.

• Завжди кладіть кришки на сковорідки або каструлі, коли готуєте на газовій плиті.
• Коли включена опція витягу, повітря з приміщення видаляється через витяжку. Рекомендується враховувати адекватні параметри вентиляції. Витяжка видаляє запахи, але не пар.
• Ця витяжка призначена лише для домашнього використання.

- Якщо кабель підключення пошкоджений, він мусить бути замінений виробником, уповноваженим фахівцем з обслуговування або кваліфікованим фахівцем, щоб уникнути небезпеки.

- Цей пристрій можна використовувати дітям старше 8 років та обмеженими фізичними, сенсорними або розумовими здібностями аб відповідного досвіду та знань, якщо вони залишаються під нагля були поінформовані про правильне використання обладнання та розу наявний ризик небезпеки. Діти не повинні грати з пристроєм. Прибирал та обслуговування обладнання не повинно здійснюватися дітьми без нагляду відповідальної особи.

Перед тим, як отримати доступ до зажимів, необхідно відключити всі дж живлення.

Y!BAGA:

Пристрій та його доступні частини можуть нагріватися під час використання. Будьте обережні, не торкайтеся гарячих частин. Діти до 8 років не повинні користуватися обладнанням, якщо їх не контролюють особи, відповідальні за їх безпеку.

- Приміщення повинно бути належним чином провітрене, коли одночасно будете використовувати витяжку та пристрої, що спалюють газ або інше паливо.

- Існує небезпека, якщо чищення приладу не буде відповідне до інструкції.

- Необхідно враховувати правила про відвод повітря.

- Рекомендується регулярно чистити витяжку, дотримуючись інструкцій у розділі Чистка та консервація.

- 3 міркувань безпеки рекомендується використовувати болти однакового розміру для встановлення або ремонту обладнання.

- Детальну інформацію про очищення та консервацію пристрою див. у розділі Чистка та консервація.

- Чистка та консервація пристрою не повинні здійснюватися дітьми без нагляду.

- Якщо водночас працює витяжка і інші пристрої, поповнювані іншою енергією, ніж електричний струм, рекомендується, щоб підтиснення в приміщенні не переступало 4 ПА (4 x 10-5 бар).

Y!BAGA:

Небезпека пожежі: Не зберігайте вогненебезпечні предмети на варильній поверхні.

- Пароочищення для цього типу пристроїв не рекомендується.

- НІКОЛИ не намагайтеся гасити вогонь водою, вимикати прилад і накривати вогонь, наприклад, кришкою або пожежним полотном.

2. УСТАНОВКА ПРИСТРОЮ

Монтаж клапана V-Flap

кщо витяжка не обладнана клапаном V-Flap, до її корпусу слід і напівкруглі частини. На наступних малюнках показаний приклад склад V-Flap, розетка може бути різною залежно від моделі та конфігурації.

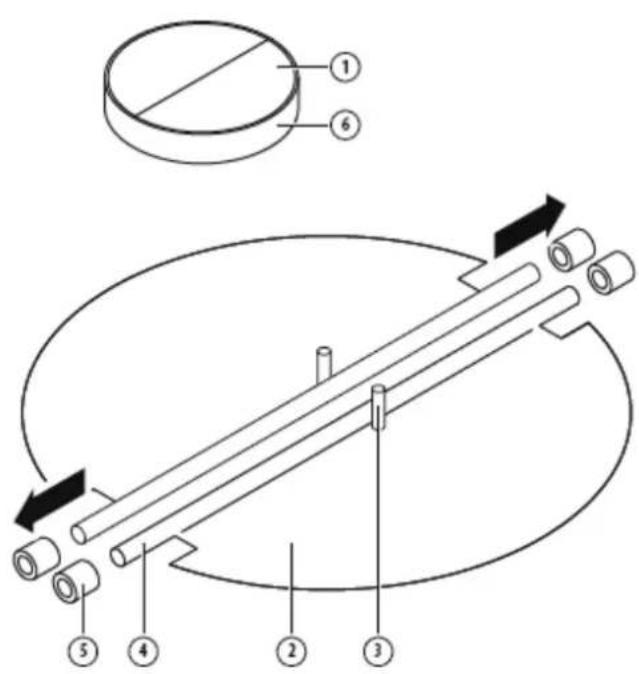

Щоб правильно встановити клапан V-Flap:

• Змонтуйте дві напівкруглі частини (1) до корпусу (6).
• Штифт (3) слід розмістити вгору.
• Вісь (4) повинна бути розміщена в отворах (5) на корпусі.
- Повторіть дії для іншої напівкруглої частини.

Якщо у вас є розетка зовні, кухонну витяжку можна з'єднати, як показано нижче, витяжним каналом (емаль, алюміній, гнучка труба або негорючий матеріал із внутрішнім діаметром 150 мм).

1. Вимкніть пристрій і вийміть вилку з розетки перед встановленням.

Pic 1

1. Для кращої продуктивності слід встановити витяжку на 65-75 см над вариальною поверхнею.

2. Змонтуйте внутрішню опору димоходу гв та заглушками в потрібне місце після ф монтажної висоти та тримайте її в лінії, див. Рис. 2. Монтажне положення внутрішнього опору димоходу є найвищим положенням внутрішнього димоходу.

Pic 2

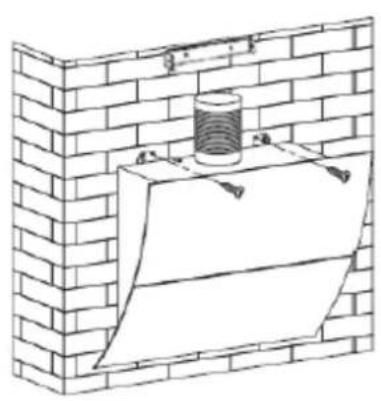

1. Встановіть витяжку на стіну гвинтами та заглушками, див. Рис. 2 та Рис. 5.

1. Помістіть зливну трубу у отвір витяжки, див. Рис. 3.

2. Встановіть зовнішню опору димоходу на зовнішній димохід, переконайтесь, що внутрішній димохід можна перемістити всередину, див. Рис. 4.

3. Регулюючи положення витяжки, закріпіть витяжку гвинтами (запо гвинтом).

! УВАГА:

два вентиляційні отвори розміщені на задньому корпусі діаметром 6 мм (див. Рис. 5).

1. Відрегулюйте висоту внутрішнього димоходу до внутрішнього полопори димоходу і зафіксуйте його гвинтами. Див. Рис. 6.

Поради стосовно встановлення вентиляційного шлангу

Для досягнення оптимального витягу повітря необхідно дотримуватися наступних правил:

• Вихідний шланг повинен бути коротким і прямим.

- Не зменшуйте розміри та не обмежуйте вихідний канал.

- Користуючись гнучким каналом, завжди натягуйте його, щоб мінім втрати тиску.

- Недотримання цих основних інструкцій знизить продуктивність та підвищить рівень шуму кухонної витяжки.

- Всі роботи з монтажу повинні виконувати кваліфікований електрик компетентна особа.

- Не підключайте систему витяжки з будь-якою існуючою системою вентиляції, яка використовується в будь-якому іншому пристрої, наприклад, нагрівальній трубі, газовій трубі, трубі гарячого повітря.

- Кут вигину вентиляційної труби не повинен бути менше 120°. направити трубу горизонтально, або альтернативно труба повинна піднятися від початкової точки і повинна бути проведена до зовнішньої стінки.

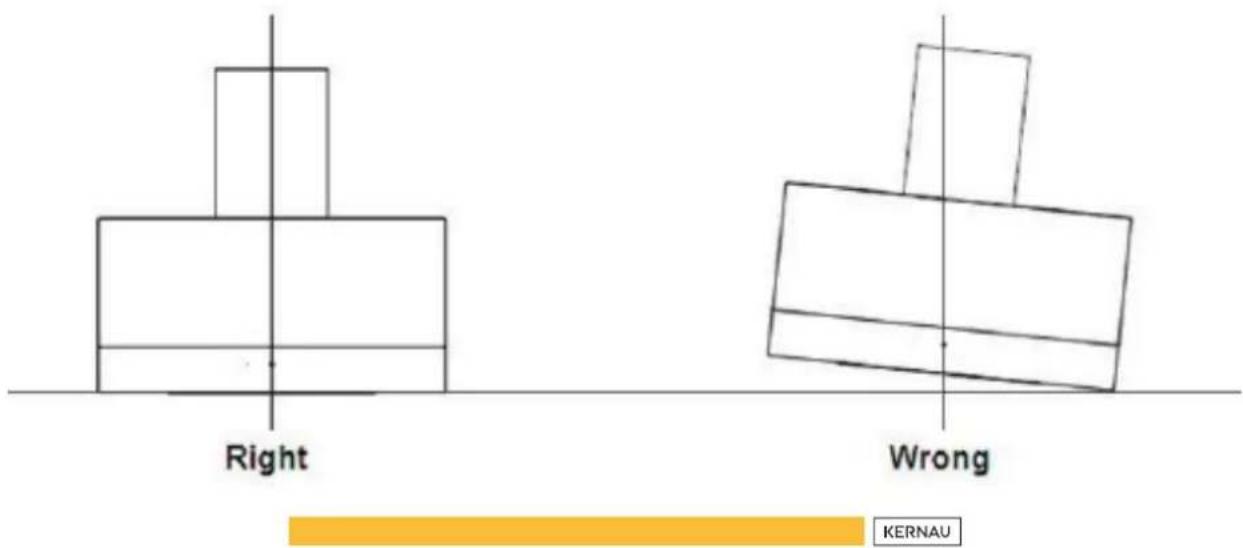

• Після встановлення переконайтесь, що витяжка є рівною, щоб ун накопичення жиру на кінцях.

Переконайтесь, що вибраний для монтажу віхідний канал відповідає відповідним стандартам та є вогнестійким.

УВАГА:

3 міркувань безпеки використовуйте тільки кріпильні або монтажні однакового розміру, які рекомендовані в цій інструкції.

Якщо не встановити гвинти або кріпильний пристрій відповідно до цієї інструкції, це може призвести до електричної небезпеки.

3. ПОЧАТОК ВИКОРИСТОВУВАННЯ КУХОННОЇ ВИТЯЖКИ Панель управління - 5 кнопок управління

Витяжка оснащена 5 кнопками управління:

1 РІВЕНЬ

2 РІВЕНЬ

3 РІВЕНЬ

ОСВІТЛЕННЯ

ON/OFF(BBIMKHYTI/BIMKHYTI)

Керівництво з експлуатації кнопок управління:

1. Ввімкнення

• Після підключення витяжки до електромережі, підсвічуються кнопки панелі управління. Світлодіодний дисплей заблокований. Витяжка не працює, знаходиться у режимі очікування. Якщо протягом 2 секунд не натиснути жодну кнопку, підсвічування кнопок автоматично вимикається.

2. Кнопка ON/OFF (ВВІМКНУТИ/ВИМКНУТИ)

- Натисніть кнопку ⏻ ON/OFF, передня кришка витяжки відкриє 5 секунд витяжка почне працювати на найменшій потужності. ( і підсвічування кнопки ввімкнуться.

- Натисніть ON/OFF, і передня кришка витяжки закриється. Усі ввімкнені функції витяжки автоматично вимкнуться. Для управління має бути відкрита передня кришка витяжки.

1. Кнопка освітлення

- Натисніть кнопку 📋, ввімкнуться освітлення і підсвічування Натисніть знову, щоб вимкнути підсвічування кнопки і освітлення можна виконувати багаторазово.

1. Кнопка 3 рівня (найвища потужність)

- Натисніть кнопку 📋, двигун витяжки почне працювати на потужності, а також підсвітиться знак кнопки. Натисніть ще ] вимкнути підсвічування кнопки і вимкнути двигун. Ці дії можна виконувати багаторазово.

1. Кнопка 2 рівня (середня потужність)

- Натисніть кнопку ⚙️, двигун витяжки почне прав потужності, а також підсвітиться знак кнопки. Натисніть ще раз вимкнути підсвічування кнопки і вимкнути двигун. Ці дії можна виконувати багаторазово.

1. Кнопка 1 рівня (найнижча потужність)

- Натисність кнопку 📄, двигун витяжки почне працюва потужності, а також підсвітиться знак кнопки. Натисніть ще раз вимкнути підсвічування кнопки і вимкнути двигун. Ці дії можна виконувати багаторазово.

1. Рівні 1,2 і 3 не можуть бути ввімкнені водночас. Коли вит найвищій потужності, після натискання на кнопку 1-го рівня витяжка почне працювати на найнижчій потужності. При натисканні 3-го рівня одразу почне працювати на найвищій потужності. Ці дії можна в багаторазово.

2. Функція запобігання защемленню

- Якщо при закритті передньої кришки витяжки присутній предмет, який може блокувати процес закривання, передня кришка перебуває піді спрацьовує захисний вимикач кришки. Кришка автоматично відкривається вгору. У випадку спрацювання функції запобігання блокування необхідно знову закрити передню кришку. Для того, щоб знову закрити передню кришку, перезапустіть витяжку.

Поради під час аварії пристрою:

Проблема Можно	вя причина Вирішення проблеми
Піктограма була підсвічена, але витяг не працює.	Кнопка вибору рівня витягу не була натиснута.	Виберіть рівень витягу.
	Кнопка вибору рівня витягу пошкоджена.	Зверніться до служби обслуговування.
	Витяг пошкоджений.	Зверніться до служби обслуговування.
Піктограма не була підсвічена, витяг не працює.	Витяг пошкоджений.	Замініть запобіжники.
	Шнур живлення вимкнений або відключений.	Підключіть шнур до електричної розетки. Увімкніть розетку живлення.
Витік масла.	Неправильно встановлений зливний шланг.	Повторно підключіть зливний шланг і герметизуйте з'єднання.
	Витік із сполучення між димоходом і корпусом витяжки.	Зніміть кришку і ущільнюйте з'єднання.
Освітлення не працює.	Перегорівші лампи.	Замініть лампочку відповідно до наведених нижче інструкцій.
Неефективний забір повітря.	Відстань між витяжкою та плитою занадто велика.	Зменшіть відстань до відповідного значення.
Витяжка вигинається.	Кріпильний гвинт недостатньо закручений.	Докрутіть гвинт і встановіть його горизонтально.

ΑΓΑ:

Усі електромонтажі на цьому пристрої повинні відповідати місцевим та національним законам. Якщо у вас виникли сумніви, зверніться до сервісного центру перед тим, як виконати щось з перерахованого. Під час відкриття пристрою завжди відключайте пристрій від джерела живлення.

• Перед проведенням консервації або очищення витяжку необхідно відключити від основного джерела живлення. Переконайтесь, що кухонна витя вимкнута з розетки і витягнута вилка.
• Зовнішні поверхні чутливі до подряпин та потертостей, тому дотримуйтесь інструкцій, щоб забезпечити найкращий можливий ефект без пошкоджень.

ЗАГАЛЬНІ РЕКОМЕНДАЦІЇ

Чищення та консервацію слід проводити лише тоді, коли прилад холодний, зокрема процес очищення. Уникайте, щоб на поверхні витяжки залишалися кислотні речовини (лимонний сік, оцет тощо).

НЕРЖАВІЮЧА СТАЛЬ

Витяжка з нержавіючої сталі повинна регулярно чиститися, наприклад, щотижня, щоб забезпечити довге використання приладу. Протріть поверхню витяжки сухою м'якою тканиною. Для очищення витяжки можна використовувати спє засоби для чищення нержавіючої сталі.

УВАГА:

Переконайтесь, що витирання відбувається у правильному напрямку, дотримуючись позначок на поверхні витяжки. Це запобіжить утворенню непривабливих візерунків, що пересікаються навхрест по поверхні витяжки.

ПАНЕЛ УПРАВЛІННЯ

Панель управління можна очистити теплою мильною водою. Переконайтесь перед чищенням, що тканина чиста і добре викручена. Використовуйте суху м'яку тканину, щоб видалити зайву вологу, що залишилася після чищення.

ВАЖЛИВО:

Використовуйте нейтральні миючі засоби та уникайте використання сильних чистячих хімікатів, сильних побутових миючих засобів або абразивних засобів. Це може вплинути на зовнішній вигляд витяжки і, можливо, усуне деякі позначки на панелі управління, що позбавить гарантії виробника.

ПРОТИЖИРОВІ ФІЛЬТРИ

Протижирові фільтри можна очистити вручну. Замочіть їх близько 3

воді з знежирюючим засобом, а потім промийте м'якою щіткою. Рекомендується не натискати щітку занадто сильно на фільтр, щоб не пошкодити його. Залиште просохнути - не видавлюйте і не виставляйте на сонце.

Фільтри не слід мити з посудом та кухонним приладдям. Застосування ополіскувача не рекомендується.

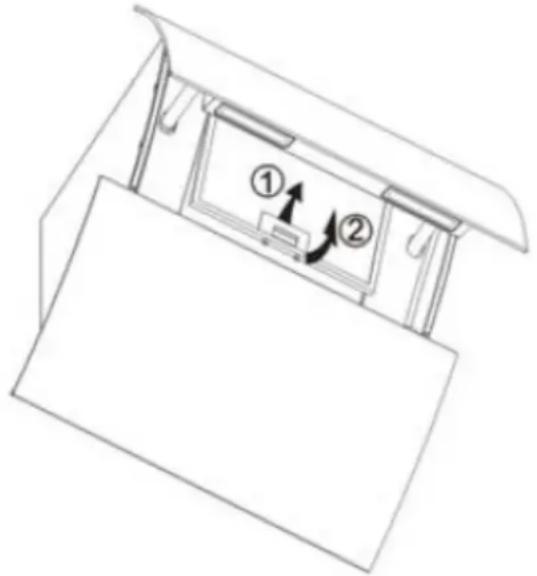

Див. малюнок нижче, як зняти протижировий фільтр:

Щоб встановити протижировий фільтр, слід поводитися згідно з нижчезгаданими пунктами:

• Розмістіть фільтр під кутом в щілинах ззаду витяжки.
• Натисніть кнопку на рукоятці фільтра.
  • Відпустіть ручку, коли фільтр знаходиться в спокої.
  • Повторіть описані вище дії для встановлення інших фільтрів.

ВУГІЛЬНИЙ ФІЛЬТР - ВИТЯЖКА НЕ ОБЛАДНЕНА ЦИМ ВИДОМ ФІЛЬТРУ

Вугільні фільтри використовуються для уловлювання запахів під час готування. Зазвичай вугільний фільтр слід міняти через 3 або 6 місяців залежно від частоти готування.

Далі йде процедура установки вугільного фільтра:

• Перед заміною вугільного фільтра рекомендується відключити прила джерела живлення.
- Натисніть на фільтр і вийміть протижировий фільтр.

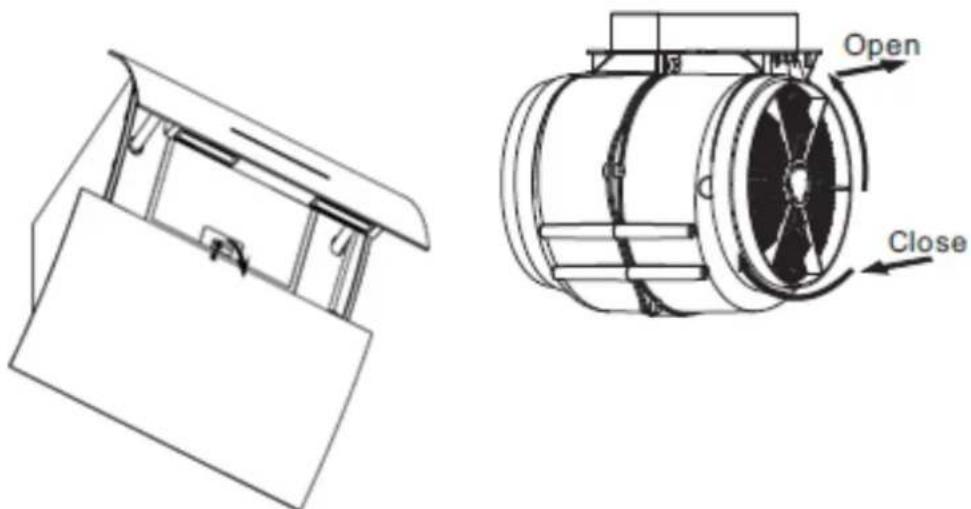

• Поверніть вугільний фільтр з обох сторін двигуна проти годинникової стрілки.
• Замініть зношені вугільні фільтри новими вугільними фільтрами.
• Замініть протижировий фільтр.
  • Підключіть витяжку до електромережі.

V!BAGA:

Переконайтесь, що вугільний фільтр правильно встановлений. Існує рікріплення фільтра ослабне.

Якщо підключений фільтр з активованим вугіллям, потужність всмокт зменшиться.

ЗАМИНА ЛАМПОЧКИ

• Лампочку слід замінити виробником, представником служби або кваліфікованою особою.
• Завжди вимикайте джерело живлення, перш ніж виконувати будь-які дії пристрої. Заміняючи лампочку, переконайтесь, що вона повністю « перш ніж потрапити в прямий контакт з вашими руками.
• Замінюючи лампу, тримайте її тканиною або рукавичками, щоб піт не торкався головки лампочки, оскільки це може скоротити термін її служби.

УВАГА:

Перш ніж замінити лампочку, переконайтесь, що пристрій відключено від джерела живлення.

Замінюючи лампочку, захистіть себе від небезпеки, наприклад, надягнувши рукавички.

Процес заміни лампочки:

• Вимкніть пристрій і відключіть обладнання від джерела живлення.

• Відкрийте скляні дверцята і зніміть алюмінієвий фільтр.

- Обережно витягніть світлодіодну лампочку і замініть її на нову того ж типу з тими ж параметрами.

Код лампочки ILCOS D: DSS-1.5/65-S-120/33

- 2x 1,5W

- DC 12V

- 120mm x 33mm

Цей продукт позначений символом для вибіркового електронного сортування відходів.

Це означає, що витяжка не може бути утилізована як звичайний побутовий відхід, але вона повинна пройти спеціальний процес відповідно до Директиви 2012 / 19EU.

Тоді пристрій буде перероблений або демонтований, щоб мінімізувати негативний вплив на навколишнє середовище.

Електричне та електронне обладнання є потенційного загрозою для навколишнього середовища та здоров'я людини через наявність небезпечних речовин.

Зверніться до адміністрації муніципалітету для отри більш детальної інформації щодо утилізації пристрою.

Y!BAGA:

Нижче показано, як зменшити загальний вплив процесу готування на навколишнє середовище (наприклад, споживання енергії):

1. Встановіть витяжку у відповідному місці, де забезпечується ефен вентиляція.
2. Чистіть кухонну витяжку регулярно, щоб не перекрити вентиляційний канал.
3. Не забудьте вимкнути освітлення витяжки після приготування.
4. Не забудьте вимкнути витяжку після приготування.

ІНФОРМАЦІЯ, ЩО СТОСУЄТЬСЯ ДЕМОНТАЖУ

Не розбирайте пристрій таким чином, який не вказаний у інструкції користувача. Користувач не може демонтувати пристрій. Після використання пристрій не слід утилізувати як побутове сміття. Зверніться до місцевого органу влади або органу, відповідального за консультації щодо переробки.

KERNAU

www.kernau.com
