KCH 5560 B - Okap kuchenny Kernau - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Kernau
Model	KCH 5560 B
Napięcie zasilania	220-240 V / 50 Hz
Liczba prędkości	3
Oświetlenie	LED, 2 x 1,5 W, DC 12 V
Typ żarówki	DSS-1.5/65-S-120/33, 120 mm x 33 mm
Filtry przeciwtłuszczowe	Aluminiowe, zmywalne ręcznie
Filtr węglowy	Opcjonalny (nie w zestawie)
Minimalna odległość od płyty grzewczej	65 cm (dla kuchenek gazowych)
Funkcja automatycznego otwierania pokrywy	Tak
Zabezpieczenie przed przytrzaśnięciem	Tak (funkcja antyprzypadkowego zamknięcia)
Materiał obudowy	Stal nierdzewna
Sposób montażu	Ścienny, z odprowadzeniem na zewnątrz
Średnica kanału wylotowego	150 mm

Często zadawane pytania - KCH 5560 B Kernau

Jak prawidłowo zamontować okap KCH 5560 B?

Okap należy zamontować na ścianie w odległości 65-75 cm nad płytą grzewczą. Użyj śrub i kołków dostarczonych w zestawie, a następnie podłącz kanał wylotowy o średnicy 150 mm. Upewnij się, że przewód wentylacyjny nie jest zgięty pod kątem większym niż 90°.

Jak często czyścić filtry przeciwtłuszczowe?

Filtry przeciwtłuszczowe należy czyścić ręcznie co 1-2 miesiące, w zależności od częstotliwości gotowania. Namocz je w ciepłej wodzie z detergentem odtłuszczającym na 3 minuty, a następnie delikatnie wyszczotkuj miękką szczotką. Pozostaw do wyschnięcia.

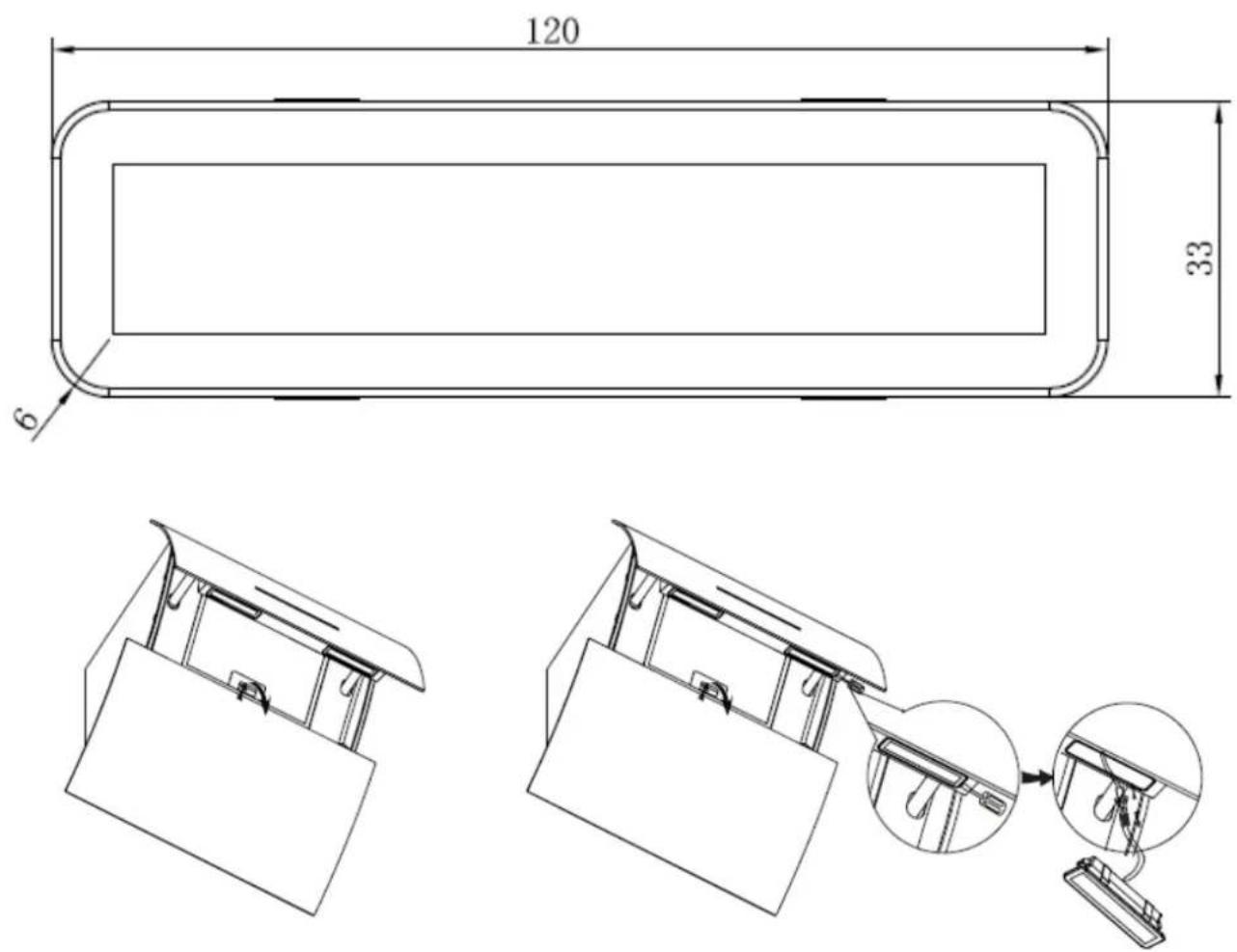

Jak wymienić żarówkę w okapie?

Przed wymianą odłącz okap od zasilania. Otwórz szklaną pokrywę i wyjmij aluminiowy filtr. Ostrożnie wyciągnij starą żarówkę LED 1,5 W DC 12 V i zastąp ją nową o tych samych parametrach (typ DSS-1.5/65-S-120/33).
Unikaj dotykania żarówki gołymi rękami – używaj rękawiczek.

Co zrobić, gdy okap nie działa mimo włączenia?

Sprawdź, czy wybrano poziom wyciągu (przyciski 1, 2 lub 3). Jeśli ikona jest podświetlona, spróbuj ponownie nacisnąć przycisk poziomu. Jeśli nie działa, sprawdź bezpieczniki oraz podłączenie do gniazdka. W razie dalszych problemów skontaktuj się z serwisem.

Czy okap wymaga filtra węglowego?

Okap nie jest wyposażony w filtr węglowy, ale można go dokupić jako opcję. Filtr węglowy jest zalecany, jeśli okap pracuje w trybie recirkulacji (bez odprowadzania na zewnątrz). Należy go wymieniać co 3-6 miesięcy.

Jaka jest minimalna odległość między okapem a płytą kuchenną?

Minimalna odległość między dolną krawędzią okapu a rusztem kuchenki gazowej wynosi 65 cm. Dla kuchenek elektrycznych odległość może być mniejsza, ale zaleca się zachowanie 65 cm dla optymalnej wydajności.

Jak włączyć funkcję automatycznego otwierania pokrywy?

Funkcja aktywuje się po naciśnięciu przycisku ON/OFF. Po włączeniu przednia pokrywa otwiera się automatycznie, a okap zaczyna pracę na najniższym biegu po 5 sekundach. Ponowne naciśnięcie ON/OFF zamyka pokrywę i wyłącza okap.

Co oznacza funkcja antyprzypadkowego zamknięcia?

Jeśli podczas zamykania pokrywy napotka ona opór (np. przedmiot), zabezpieczenie przed przytrzaśnięciem powoduje automatyczne ponowne otwarcie pokrywy. Aby zamknąć, należy ponownie włączyć i wyłączyć okap.

Jak czyścić obudowę ze stali nierdzewnej?

Regularnie przecieraj obudowę suchą, miękką ściereczką w kierunku zgodnym ze strukturą stali. Można użyć specjalistycznych środków do stali nierdzewnej. Unikaj silnych detergentów i środków ściernych.

Gdzie znaleźć tabliczkę znamionową?

Tabliczka znamionowa znajduje się wewnątrz okapu, po otwarciu przedniej pokrywy. Zawiera dane takie jak model, numer seryjny i parametry elektryczne, niezbędne przy zamawianiu części zamiennych.

INSTRUKCJA OBSŁUGI KCH 5560 B Kernau

Dziękujemy za zainteresowanie naszą ofertą i gratulujemy wyboru.

Naszym celem jest zaoferowanie Wam produktów o wysokiej jakości, które spełnią Wasze oczekiwania. Opisywane urządzenie zostało wyprodukowane w nowoczesnych zakładach i dokładnie przetestowan pod względem jakości. Niniejsza instrukcja została opracowana ułatwienia obsługi urządzenia, które wyprodukowano z wykorzystaniem najnowszej technologii gwarantującej zaufanie i maksymalną wydajność. Przed przystąpieniem do korzystania z urządzenia należy uważnie zapoznać się z niniejszą instrukcją, ponieważ zawiera podstawowe informa dotyczące bezpiecznej instalacji, konserwacji i obsługi. W sprawie instalacji urządzenia należy zwrócić się do najbliższego autoryzowanego serwisu.

WAŻNE

Tabliczka znamionowa piekarnika powinna być widoczna nawet zainstalowaniu piekarnika oraz po otwarciu drzwi piekarnika. F zamawiania części zamiennych należy zawsze podać zawartą na niej specyfikację, co umożliwia identyfikację urządzenia.

UWAGA

Instrukcja zawiera ważne informacje dotyczące użytkowania i konserwacji urządzenia, dlatego prosimy o uważne zapoznanie się z prostymi instrukcjami i o przestrzeganie ich, co umożliwia Państwu osiągani znakomitych rezultatów użytkowania. Prosimy także o przechowywanie poniższej instrukcji w bezpiecznym miejscu, bo można było z niej skorzystać.

Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia mienia lub osób powstałem wyniku błędnego montażu lub niewłaściwego użytkowania urządzenia.

SPIS TREŚCI

1. INFORMACJE NA TEMAT BEZPIECZEŃSTWA .... 5

• Nigdy nie rób .... 5
• Zawsze rób 6

2. INSTALACJA URZĄDZENIA 8

• Montaż Klapki V-Flap 8
• Instalacja 9
• Wskazówki odnośnie instalacji przewodu wentylacyjnego 10

3. ROZPOCZĘCIE UZYTKOWANIA OKAPU KUCHENNEGO ..... 11

• Panel sterowania – 5 przycisków sterujących .... 11
• Wskazówki podczas awarii urządzenia 13

4. CZYSZCZENIE I KONSERWACJA 14

• Zalecenia ogólne 14
• Stal nierdzewna 14
• Panel sterujący 14
• Filtry przeciwłuszczowe 15
• Filtr węglowy - okap nie jest wyposażony w ten rodzaj filtru .... 15
• Wymiana żarówki 16
• Proces wymiany żarówki 17

5. OCHRONA ŚRODOWISKA 18

- Informację dotyczące demontażu 18

1. INFORMACJE NA TEMAT BEZPIECZEŃSTWA

Niniejsza instrukcja obsługi informuje o odpowiedniej instalacji oraz użytko okapu kuchennego. Prosimy o uważne zapoznanie się z tą instrukcją przed pierwszym użytkowaniem sprzętu.

Instrukcja powinna być przechowywana w bezpiecznym miejscu, aby móc w razie konieczności zajrzeć.

Nigdy nie rób:

• Nie używaj okapu bez wcześniej zamontowanego filtru przeciwtłuszczowego lub gdy filtry są zbyt zabrudzone, aby ich używać.
• Nie instaluj tego urządzenia powyżej kuchenki wyposażonej w wysokiego grilla.
• Nie pozostawiaj bez nadzoru rozgrzanych patelni, gdyż rozgrzane tłuszcze lub oleje mogą ulec samozapłonowi.
• Nie pozostawiaj zapalonych planików pod okapem kuchennym.

• W przypadku uszkodzenia okapu, nie podejmuj próby użytkowania.
• Nie pal pod okapem kuchennym.

AGA:

Dostępne części urządzenia mogą się rozgrzać, kiedy są użytkowanie wraz z urządzeniami przeznaczonymi do gotowania.

• Minimalna odległość między rusztem a najniższą częścią okapu (w przy kiedy okap zainstalowany został powyżej kuchenki gazowej) powinna wynosić co najmniej 65cm.
• Powietrze nie może być odprowadzane do kanału spalinowego, który usuwania oparów z urządzeń spalających gaz lub inne paliwa.

Zawsze odłączaj źródło prądu podczas instalacji lub konserwacji urządze np. w przypadku wymiany żarówki okapu.

- Okap musi zostać zainstalowane zgodnie z instrukcjami oraz wymiarami podanymi w tym dokumencie.

- Wszelkie czynności związane z instalacja urządzenia muszą zostać przeprowadzone przez serwisanta lub przez wykfalifikowanego technika / instalatora.

- Zaleca się zutylizowanie wszystkich materiałów opakowania. Dzieci są narażone na niebezpieczeństwo.

- Należy zwracać szczególną uwagę na ostre krawędzie okapu znajdujące się wewnątrz urządzenia, podczas czyszczenia i konserwacji sprzętu.

- Należy upewnić się, iż przewód wentylacyjny nie jest zgięty bardziej niż 90°. Większe zgięcie przewodu może zmniejszyć wydajność okapu.

AGA:

Nieprawidłowe podłączenie lub przeprowadzona naprawa urządzenia zwiększa ryzyko porażenia prądem.

AGA:

Przed uzyskaniem dostępu do zacisków wszystkie obwody zasilające mu odłączone.

- Zawsze umieszczaj pokrywki na garnki lub patelnie podczas gotowania na kuchni gazowej.

- Kiedy włączona jest opcja wyciągu, powietrze z pokoju zostaje usunięte poprzez okap. Zaleca się, aby zostały odpowiednie parametry wentylacji uwz Okap usuwa zapachy ale nie parę wodną.

- Ten okap przeznaczony jest wyłącznie do użytku domowego.

- Jeżeli kabel przyłączeniowy został uszkodzony, musi zostać wymieniony na nowy przez producenta, autoryzowanego serwisanta lub odpowiednio wykwalifikowanego technika, aby uniknąć niebezpieczeństwa.

- To urządzenie może być użytkowane przez dzieci powyżej 8 roku osoby z ograniczoną zdolnością fizyczną, sensoryczną lub psychiczną l odpowiedniego doświadczenia i wiedzy jeżeli pozostają pod nadzorem lub zostali poinformowani o prawidłowym użytkowaniu sprzętu oraz rozumieją istni ryzyko niebezpieczeństwa. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja sprzętu nie powinna być przeprowadza przez dzieci bę osoby odpowiedzialnej.

Przed uzyskaniem dostępu do zacisków wszystkie obwody zasilające mu odłączone.

AGA:

Urządzenie oraz dostępne jego części podczas użytkowania mogą się rozgrzać. Należy uważać, aby nie dotykać rozgrzanych elementów. Dzieci poniżej 8 rok powinny użytkować sprzętu, chyba że są nadzorowane przez osoby odpowiedzialne za ich bezpieczeństwo.

- Pomieszczenie powinno być odpowiednio wentylowane, podczas jednoczesneg użytkowania okapu oraz urządzeń spalających gaz lub inne paliwa.

- Istnieje ryzyko niebezpieczeństwa podczas niezgodnego z instrukcją czyszczenia urządzenia.

- Przepisy odnośnie odprowadzania powietrza muszą zostać uwzględnione.

- Zaleca się regularne czyszczenie okapu, postępując zgodnie z załączoną instrukcja w sekcji Czyszczenie i konserwacja.

- Ze względów bezpieczeństwa do instalacji lub naprawy sprzętu zaleca się używanie tego samego rozmiaru śrub.

- Szczegółowe informacje na temat czyszczenia i konserwacji urządzenia znajdują się w sekcji Czyszczenie i konserwacja.

- Czyszczenie i konserwacja urządzenia nie powinna być przeprowadzana dzieci bez nadzoru.

- Jeżeli jednocześnie pracuje okap i inne urządzenia zasilane energią inną niż prąd elektryczny zaleca się, aby podciśnienie w pomieszczeniu nie przekraczało 4 Pa (4 x 10-5 bar).

AGA:

Ryzyko pożaru: nie przechowuj przedmiotów łatwopalnych na powierzchni przeznaczonej do gotowania.

- Czyszczenie parowe nie jest zalecane do tego rodzaju urządzenia.

- NIGDY nie próbuj ugasić ognia wodą, wyłącz urządzenie i przykryj np. pokrywką lub kocem gaśniczym.

2. INSTALACJA URZĄDZENIA

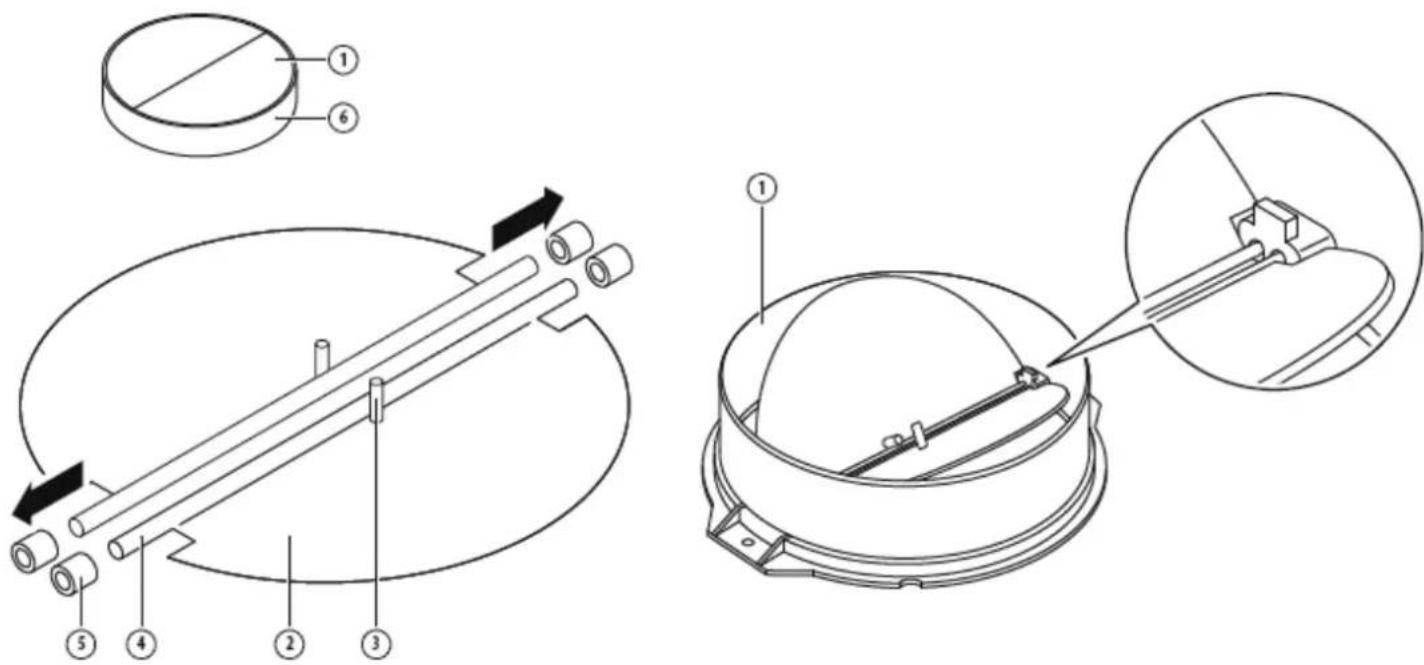

Montaż Klapki V-Flap

Jeżeli okap nie został wyposażony w klapkę V-Flap, powinno się zamontować dwie półokrągłe części do jego korpusu. Poniższe rysunki pokazują przykładów klapki V-Flap, gniazdo może być różne w zależności od modelu oraz konfiguracji.

Aby poprawnie zamontować klapkę V-flap należy:

• Zamontuj dwie półokrągłe części (1) do korpusu (6).
• Bolec (3) powinien zostać umieszczony w kierunku ku górze.
• Oś (4) powinna zostać umieszczona w otworach (5) na korpusie.
• Powtórz czynności do drugiej półokrągłej części klapki.

Jeśli masz wylot na zewnątrz, okap kuchenny można podłączyć, jak pokazano poniżej, za pomocą kanału wyciągowego (emalia, aluminium, elastyczna rura lub niepalny materiał o średnicy wewnętrznej 150 mm).

1. Przed instalacją wyłącz urządzenie i wyjmij gniazdka.

Pic 1

1. Okap kuchenny powinien zostać zainstalowany w odległości 65-75cm powyżej płyty kuchennej dla jak najlepszej wydajności.

2. Zamontuj wewnętrzny wspornik komina za pomocą śrub i kołków w odpowiednim miejscu po wysokości montażowej i utrzymuj go w linii, patrz Pic. 2. Położenie montażowe wewnętrznego wspornika komina jest najwyższym położeniem wewnętrznego komina.

Pic 2

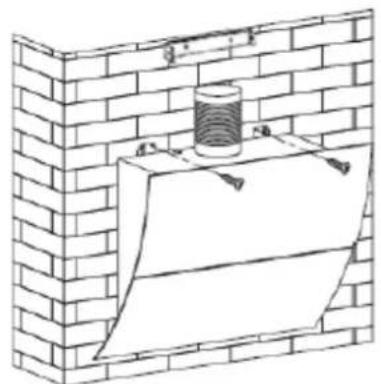

1. Zainstaluj okap na ścianę za pomocą śrub oraz kołków, patrz Pic. 2 oraz Pic. 5.

Pic 4

1. Umieść rurę odprowadzającą w otworze okapu, patrz Pic. 3.

2. Zamontuj zewnętrzny wspornik komina na zewnętrznym kominie, upewnij się, że wewnętrzny komin można przenieść do wnętrza, patrz zdjęcie 4.

3. Dostosowując pozycję okapu, zamocuj okap za pomocą śrub (śruba zabezpieczająca).

UWAGA:

Dwa otwory wentylacyjne są umieszczone na tylnej obudowie o średni 6 mm (patrz Pic. 5).

1. Dopasuj wysokość wewnętrznego komina do położenia wewnętrznego wspornika komina i przymocuj go śrubami. Patrz pic. 6.

Wskazówki odnośnie instalacji przewodu wentylacyjnego

Aby uzyskać optymalny wyciąg powietrza należy ściśle przestrzegać poniższych zasad:

- Przewód wylotowy powinien być krótki i prosty.

- Nie zmniejszaj rozmiaru ani nie ograniczaj kanału wylotowego.

- W przypadku korzystania z elastycznego kanału należy zawsze go naciągnąć, aby zminimalizować straty ciśnienia.

- Nieprzestrzeganie tych podstawowych instrukcji obniży wydajność i zw poziom hałasu okapu kuchennego.

- Wszelkie prace instalacyjne muszą być wykonywane przez wykwalifiką elektryka lub kompetentną osobę.

- Nie należy podłącać systemu kanałów okapu do żadnego istniejącego syster wentylacji, który jest używany w jakimkolwiek innym urządzeniu, takim jak rura grzewcza, rura gazowa, rura z gorącym powietrzem.

- Kąt zgięcia rury wentylacyjnej nie powinien być mniejszy niż 120° skierować rurę poziomo, lub alternatywnie rura powinna podnosić się od punktu początkowego i powinna być prowadzona do ściany zewnętrznej.

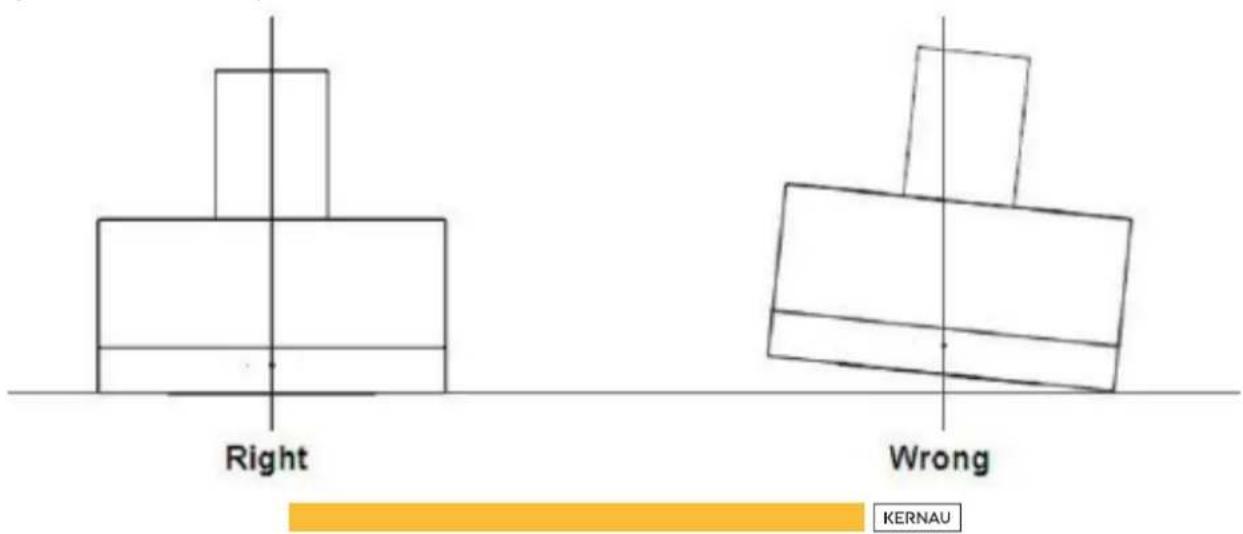

- Po instalacji upewnij się, że okap kuchenny jest wypoziomowany, gromadzenia się tłuszczu na końcach.

Upewnij się, ze kanał wylotowy wybrany do instalacji jest zgodny z normami i jest ognioodporny.

UWAGA:

Ze względów bezpieczeństwa należy używać tylko śrub mocujących lub montażowych tego samego rozmiaru, które są zalecane w niniejszej instrukcji obsługi.

Niezainstalowanie śrub lub urządzenia mocującego zgodnie z niniejszą instrukcją może spowodować zagrożenie elektryczne.

3. ROZPOCZĘCIE UZYTKOWANIA OKAPU KUCHENNEGO Panel sterowania – 5 przycisków sterujących

Okap wyposażony jest w 5 przycisków sterujących:

1 poziom

2 poziom

3 poziom

Oświetlenie

ON/OFF

Instrukcja obsługi przycisków sterujących:

1. Włączanie

- Po podłączeniu okapu do zasilania, zostaną podświetlone wszystkie p na panelu sterowania. Wyświetlacz LED jest zablokowany. Okap nie uruchomiony, znajduje się w trybie czuwania. Podświetlenie przycisków zostanie wyłączone automatycznie po 2 sekundach, jeżeli nie zostanie przyciśnięty żaden przycisk.

2. Przycisk ON/OFF

- Naciśnij przycisk ON/OFF, przednia pokrywa okapu zostanie otworzona. Okap zacznie pracować na najniższym biegu po 5 sekundach. Oświetlenie włączone, podświetlenie przycisku oraz oświetlenia również będzie włączone.

- Naciśnij ON/OFF a przednia pokrywa okapu zostanie zamknię włączone funkcje okapu zostaną automatycznie wyłączone. Aby sterowanie okapem było możliwe, musi zostać otworzona przednia pokrywa okapu.

1. Przycisk oświetlenia

- Naciśnij 📋, podświetlenie tego przycisku jak i oświetlenie zos Naciśnij ponownie aby wyłączyć podświetlenie przycisku oraz oświetło Powyższe czynności można wykonywać wielokrotnie.

1. Przycisk 3 poziomu (najwyższego)

- Naciśnij 📋, silnik zacznie działać na najwyższym biegu, oraz zostanie podświetlona ikona przycisku. Naciśnij ponownie, aby wyłączyć podświetlenie przycisku oraz wyłączyć silnik. Powyższe czynności można wykonywać wielokrotnie.

1. Przycisk 2 poziomu (średniego)

- Naciśnij 📍 silnik zacznie działać na średnim biegu oraz zostanie podświetlona ikona przycisku. Naciśnij ponownie, aby wyłączyć podświetlenie przycisku oraz wyłączyć silnik. Powyższe czynności można wykonywać wielokrotnie.

1. Przycisk 1 poziomu (najniższego)

- Naciśnij 📋, silnik zacznie działać na najniższym biegu oraz zostanie podświetlona ikona przycisku. Naciśnij ponownie, aby wyłączyć podświetlenie przycisku oraz wyłączyć silnik. Powyższe czynności można wykonywać wielokrotnie.

1. Poziom 1,2 oraz 3 nie mogą być włączone w tym samym momencie. Kiedy okap pracuje na najwyższym biegu, po naciśnięciu przycisku 1 poziomu okap zacznie pracować na najniższym biegu. Po naciśnięciu 3 poziomu okap na zacznie pracować na najwyższym biegu. Powyższe czynności można wykonywać wielokrotnie.

2. Funkcja zapobiegająca przytrzaśnięciu

- Jeśli podczas zamykania przedniej pokrywy okapu znajdzie się przedmiot, który może zablokować proces zamykania pokrywy, gdy przednia pokrywa znajduje się pod pewnym ciśnieniem, włącza się przełącznik ochrony osłony. Pokrywa okapu automatycznie ponownie otworzy się w górę. W przypadku funkcji ochrony przed zablokowaniem okapu przednia pokrywa musi zostać ponownie zamknięta, należy ponownie uruchomić okap, aby ponownie zamknąć przednią pokrywę.

Wskazówki podczas awarii urządzenia:

Problem Możliwa przyczyna Rozwiązanie problemu
Ikona została podświetlona, ale wyciąg nie działa.	Nie został naciśnięty przycisk wyboru poziomu wyciągu.	Wybierz poziom wyciągu.
	Został uszkodzony przycisk wyboru poziomu wyciągu.	Skontaktuj się z serwisem.
	Wyciąg uległ uszkodzeniu.	Skontaktuj się z serwisem.
Ikona nie została podświetlona, wyciąg nie działa.	Przepalone bezpieczniki.	Wymień bezpieczniki.
	Kabel zasilający poluzowany lub odłączony.	Ponownie podłącz przewód do gniazdka elektrycznego. Włącz gniazdo zasilania.
Wyciek oleju.	Niepoprawnie zainstalowany przewód odprowadzający.	Należy podłączyć raz jeszcze przewód odprowadzający i uszczelnić połączenie.
	Wyciek z połączenia między kominem a obudową okapu.	Zdemontuj okap i uszczelnij połączenie.
Oświetlenie nie działa.	Spalone żarówki.	Wymień żarówkę zgodnie z poniższą instrukcją.
Niewydajne zasysanie powietrza.	Odległość między okapem a kuchenką jest zbyt duża.	Zmniejsz odległość do odpowiedniej wartości.
Okap pochyla się.	Śruba mocująca nie jest wystarczająco mocno dokręcona.	Dokręć śrubę wiszącą i ustaw ją poziomo.

UWAGA:

Wszelkie naprawy elektryczne tego urządzenia muszą być zgodne z lokal i krajowymi przepisami prawa. W razie wątpliwości należy skontaktować się z centrum serwisowym przed podjęciem którejkolwiek z powyższych czynności. Podcza otwierania urządzenia należy zawsze odłączyć urządzenie od źródła zasilania.

4. CZYSZCZENIE I KONSERWACJA

UWAGA:

• Przed przeprowadzeniem konserwacji lub czyszczenia okap należy odłą od głównego źródła zasilania. Upewnij się, że okap kuchenny jest w gnieździe ściennym, a wtyczka wyciągnięta.
• Powierzchnie zewnętrzne są podatne na zarysowania i otarcia, dlatego postępować zgodnie z instrukcjami czyszczenia, aby zapewnić najlepszy możliwy efekt bez uszkodzeń.

Zalecenia ogólne

Czyszczenie i konserwacja powinno być przeprowadzane wyłącznie kiedy urządzenie jest chłodne, w szczególności proces czyszczenia. Unikaj pozostawiania sub alkaicznych lub na bazie kwasów (sok z cytryny, ocet itp.) na powierzchni okapu.

Stal nierdzewna

Okap wykonany ze stali nierdzewnej musi być regularnie czyszczony np. co tydzień, aby zapewnić długotrwałe użytkowanie sprzętu. Wycieraj powierzchnię okapu za pomocą suchej, miękkiej ściereczki. Specjalne środki do czyszczenia stali nierdzewnej mogą być użytkowane do czyszczenia okapu.

UWAGA:

Należy upewnić się, ze wycieranie odbywa się w prawidłowym kierunku, zgodnym ze śladami na powierzchni okapu. Zapobiegnie to powstawaniu nieestetycznych wzorów przebiegających na krzyż na powierzchni okapu.

Panel sterujący

Panel sterowania można czyścić ciepłą wodą z mydłem. Przed czyszczeniem upewnij się, że ściereczka jest czysta i dobrze wykręcona. Użyj suchej miękkiej ściereczki, aby usunąć nadmiar wilgoci pozostałej po czyszczeniu.

WAZNE:

Używaj neutralnych detergentów i unikaj używania silnych chemikaliów czyszczących, silnych detergentów domowych lub produktów zawierających materiały ścierne. Wpłynąć to może na wygląd urządzenia i potencjalnie usunie wszelkie nadruki na panelu sterowania co skutkować będzie unieważnieniem gwarancji producenta.

Filtry przeciwtłuszczowe

Filtry przeciwtłuszczowe mogą być czyszczone ręcznie. Namaczaj je przed 3 minuty w wodzie z dodatkiem środka odtłuszczającego, a następnie umyj za pomocą miękkiej szczotki. Zaleca się nie dociskać zbyt mocno szczotki do filtru, aby go nie uszkodzić. Pozostawić do wyschnięcia – nie wyciskać oraz nie wystawiać na promienie słoneczne.

Filtry nie należy myć z naczyniami oraz przyborami kuchennymi. Odradza się stosowanie płynu nabłyszczającego.

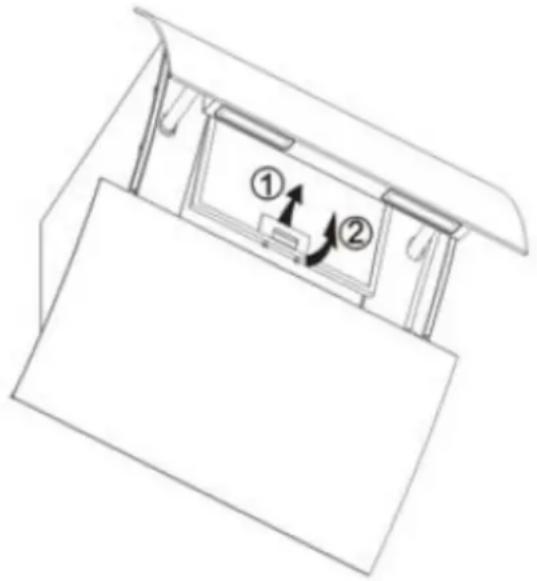

Postępuj zgodnie z rysunkiem poniżej aby zdemontować filtr przeciwtłuszczowy:

Aby zainstalować filtr przeciwtłuszczowy, postępuj zgodnie z poniższymi punktami:

• Umieść filtr pod kątem w szczelinach z tyłu okapu.
• Naciśnij przycisk na uchwycie filtra.
• Zwolnij uchwyt, gdy filtr znajdzie się w pozycji spoczynkowej.
• Powtórz powyższe czynności, aby zainstalować pozostałe filtry.

Filtr węglowy - okap nie jest wyposażony w ten rodzaj filtru

Filtry węglowe wykorzystywane są do wychwytywania zapachów podczas gotowania.

Zwykle filtr węglowy należy wymienić po 3 lub 6 miesiącach w zało od częstotliwości gotowania.

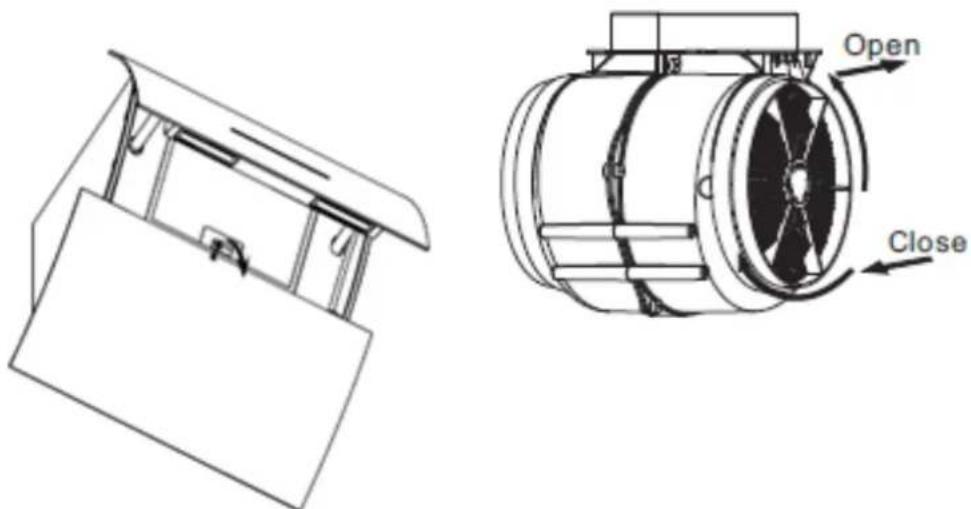

Poniżej przedstawiona została procedura instalacji filtra węglowego:

• Przed przystąpieniem do wymiany filtru węglowego zaleca się odłąc urządzenia od zasilania elektrycznego.
• Naciśnij uchwyt filtra i wyjmij filtr przeciwtłuszczowy.

• Obróć filtr węglowy po obu stronach silnika w kierunku przeciwnym wskazówek zegara. Wymień zużyte filtry węglowe na nowe filtry węglowe.
• Umieść ponownie filtr przeciwthuszczowy.
• Podłącz okap do sieci zasilajacej.

AGA:

Upewnij się, iż filtr węglowy został poprawnie zamontowany. Istnieje niebezpieczeństwa w przypadku poluzowania się mocowania filtra.

Po podłączeniu filtra z węglem aktywnym moc ssania zostanie obniżona.

Wymiana żarówki

- Żarówka musi zostać wymieniona przez producenta, przedstawiciela serwisu lub osoby o podobnych kwalifikacjach.

- Zawsze wyłączaj zasilanie elektryczne przed wykonywaniem jakichkolwie czynności na urządzeniu. Podczas wymiany żarówki upewnij się, że ostygła przed bezpośrednim kontaktem z dłońmi.

- Podczas wymiany żarówki trzymaj ją za pomocą szmatki lub rękaw upewnić się, że pot nie zetknie się główką żarówki, ponieważ może to skrócić jej żywotność.

AGA:

Przed rozpoczęciem wymiany żarówki upewnij się, że urządzenie zostało odłączone od sieci zasilającej.

Podczas wymiany żarówki zabezpiecz się przed niebezpieczeństwem np. założenie rękawiczek.

Proces wymiany żarówki:

- Wyłącz urządzenie oraz odłącz sprzęt od sieci zasilającej.

- Otwórz szklane drzwi i wyjmij aluminiowy filtr.

- Ostrożnie wyciągnij żarówkę LED i zastąp ją nową tego samego ty samych parametrach.

Kod żarówki wg ILCOS D: DSS-1.5/65-S-120/33

• 2x 1,5W
• DC 12V
• 120mm x 33mm

5. OCHRONA ŚRODOWISKA

Ten produkt został oznaczony symbolem selektywnego sortowania odpadar elektronicznymi.

Oznacza to, iż okap nie może zostać zutylizowany wraz ze zwykłymi odpadami domowymi, ale musi zostać poddany specja procesowi sportowania zgodnie z Dyrektywą 2012/19EU.

Wówczas zostanie to urządzenie poddane procesowi recyklingu lub rozmontowania aby zminimalizować negatywny środowisko.

Elektryczne i elektroniczne sprzęty są potencjalnym zagrożeniem dla środowiska oraz zdrowia ludzkiego ze względu na obecność substancji niebezpiecznych.

Prosimy o skontaktowanie się z administracja gminną uzyskania bardziej szczegółowych informacji na temat utylizacji urządzenia.

w celu

AGA:

Poniżej pokazano, jak zmniejszyć całkowity wpływ procesu gotowania na środowisko (np. zużycie energii):

1. Zamontować okap kuchenny w odpowiednim miejscu, w którym zapewniona jest skuteczna wentylacja.
2. Czyścić regularnie okap kuchenny, aby nie zablokować kanału wentylacyjnego.
3. Pamiętać, aby wyłączyć oświetlenie okapu po zakończeniu gotowania.
4. Pamiętać, aby wyłączyć okap po zakończeniu gotowania.

Informację dotyczące demontażu

Nie demontuj urządzenia w sposób, który nie jest pokazany w instrukcji obsługi. Urządzenie nie może zostać zdemontowane przez użytkownika. Po zakoń użytkowania urządzenia nie należy wyrzucać wraz z odpadami domowymi. Skonsultuj się z lokalnym urzędem lub podmiotem odpowiedzialnym za porady dotyczące recyklingu.

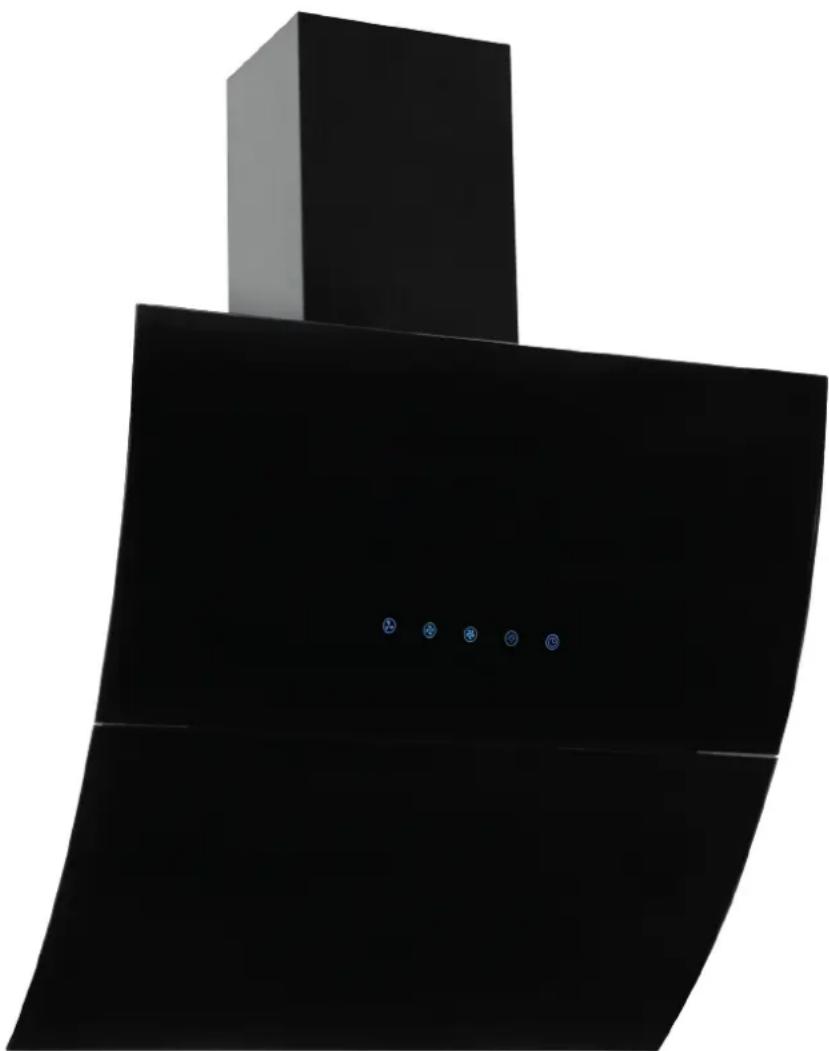

INSTRUCTION MANUAL COOKER HOOD

KCH 5560 B AUTOMATIC

KCH 5590 B AUTOMATIC

Pic 4

Pic 4
