ПОСІБНИК КОРИСТУВАЧА PS-485 Sven

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

Дякуємо Вам за купівлю акустичної системи TM SVEN!

АВТОРСЬКЕ ПРАВО

© 2018. SVEN PTE. LTD. Версия 2.0 (V 2.0).

Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права застережені.

3MICT

RUS 2

UKR 7

ENG....12

РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відразу ж зверніться до продавця.
  • Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп'ютерної техніки.

ПРИЗНАЧЕННЯ

Портативна акустична система з Bluetooth та FM-радіо SVEN PS-485 призначена для роботи з ПК, ноутбуками та іншими мобільними пристроями за допомогою передачі даних за протоколом Bluetooth. Її також можна використовувати в інтернет-телефонії, під час проведення відеоконференцій, в мультимедійних додатках та інтерактивних іграх, для розпізнавання розмови і навчання іноземним мовам. FM-тюнер і програвач з USBflash.

КОМПЛЕКТНОСТЬ

• Акустична система – 1 шт.
• Сигнальний кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.
• Кабель живлення USB до micro USB – 1 шт.
• Ремінь для перенесення – 1 шт.
• Керівництво користувача – 1 шт.
• Гарантійний талон – 1 шт.

ОСОБЛИВОСТИ

• Безпровідна передача сигналу через Bluetooth
• Ефектне різнокольорове підсвічування
• Можливість управління перемиканням треків
• Провідна / безпровідна передача аудіосигналу
• Вмонтований програмач аудіофайлів з USB-flash і карток пам'яті micro SD
  • Вмонтований еквалайзер
• Мікрофонний вхід з функцією ехо
  • Вмонтоване FM-радіо
• LED дисплей

SVEN®

Портативна акустична система з Bluetooth та FM-радіо

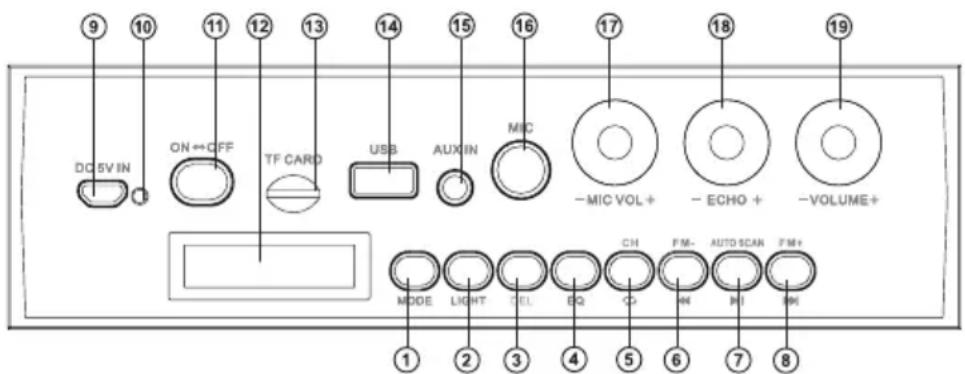

Пристрій АС

① MODE: перемикання режимів роботи: Bluetooth/FM-радіо/Програвач/LINE IN (короткочасне натиснення);

вмикання / вимикання службових сигналів (тривале натискання в режимі Bluetooth)

② LIGHT: кнопка перемикання режимів підсвічування
③ DEL: видалення FM-станції (тривале натискання в режимі Радіо)
④ EQ: кнопка вмикання режиму еквалайзера
⑤ СН/☐: кнопка вибору режиму перемикання між станціями або частотою (у режимі FM-радіо);

кнопка вибору режиму повтору (у режимі Програвач):

ONE – повтор поточного треку;

RAND – відтворення треків у випадковому порядку;

ALL – відтворення всіх треків у послідовному порядку

⑥ FM-/)): перехід на попередній трек (короткочасне натиснення у режимі Програвач і Bluetooth);

Навігація по треку (тривале натиснення у режимі Програвач);

Перехід на попередню станцію/частоту (у режимі FM-радіо)

⑦ AUTO SCAN/▶: кнопка Відтворення/Пауза (у режимі Програвач і Bluetooth);

Автопошук радіостанцій (тривале натиснення у режимі FM-радіо);

Вимкнення звуку (короткочасне натиснення у режимі FM-радіо)

⑧ FM+/▶: перехід на наступний трек (короткочасне натиснення у режимі Програвач і Bluetooth);

Навігація по треку (тривале натиснення у режимі Програвач);

Перехід на наступну станцію/частоту (у режимі FM-радіо)

⑨ DC 5V IN: роз'єм micro USB для підключення AC до зарядного пристрою, порту USBноутбука/ПК
⑩ Індикатор
⑪ ON/OFF: кнопка вимикання/вмикання AC
⑫ Дисплей
⑬ TF CARD: роз'єм для підключення micro SD
⑭ USB: роз'єм для підключення USB-flash
⑮ AUX IN: роз'єм 3,5 мм mini-jack для підключення аудіосигналу (телефон, МРЗ плеєр, тощо)
⑯ MIC: 6.3mm jack роз'єм для підключення мікрофона
⑰ MIC VOL +/-: ручка регулювання рівня гучності мікрофона
⑱ ECHO +/-: ручка регулювання рівня ехо мікрофона
⑲ VOLUME: ручка регулювання рівня динаміка

Мал.1.

Керівництво з експлуатації

PS-485

ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ

Увага! Перед початком експлуатації необхідно повністю зарядити акумулятор.

Заряджання акумулятора АС

• Під'єднайте АС до USB-порту ПК або USB-зарядного пристрою за допомогою кабелю micro USB до USB (з комплекту). Під час заряджання індикатор ⑩ горітиме червоним. Індикатор ⑩ гасне, якщо акумулятор заряджено.
• У АС використовується батарея як інтегральна частина устаткування, тому не намагайтеся видалити або замінити її, оскільки це може спричинити анулювання гарантії або пошкодження пристрою.


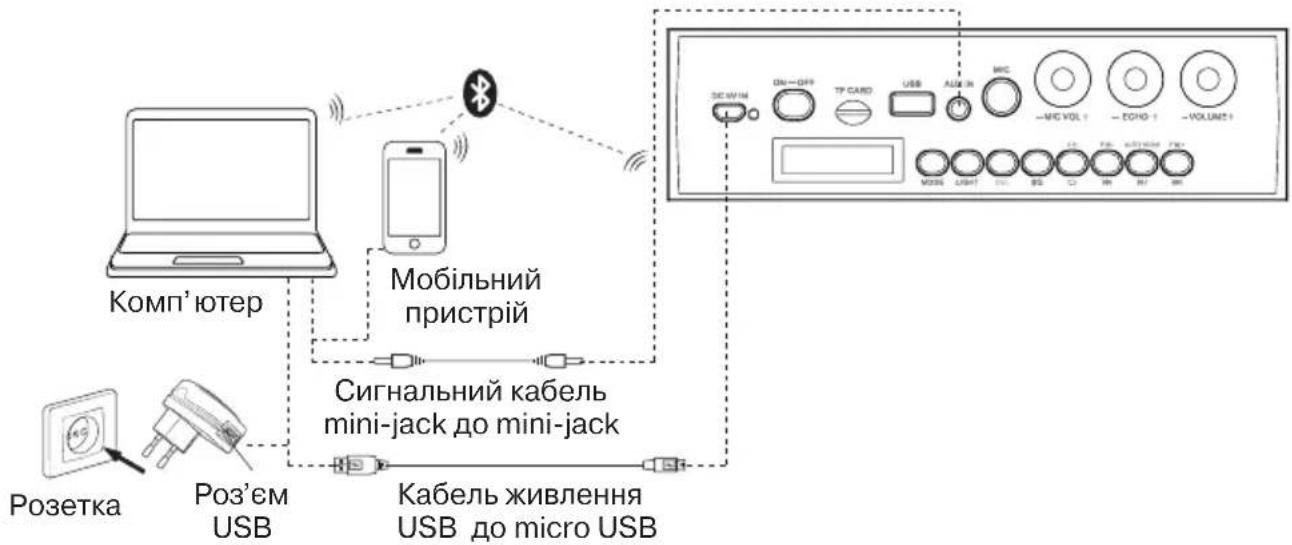

Мал. 2. Схема підключення

SVEN®

Портативна акустична система з Bluetooth та FM-радіо

РЕЖИМИ РОБОТИ

Режим Bluetooth

• Безпровідна передача даних за протоколом Bluetooth дає змогу підключити АС без кабелю до сумісних пристроїв. Максимальний радіус дії передачі даних становить 10 м. Такі перешкоди, як стіни, а також інші електронні пристрої можуть завадити передачі сигналу.
• Увімкніть АС в режимі Bluetooth – натисніть кнопку MODE ① кілька разів, поки на дисплеї не з'явиться напис «bt».
• На джерелі сигналу (телефон, ноутбук, смартфон тощо) потрібно вибрати режим пошуку пристроїв Bluetooth. На екрані відображатиметься найменування «SVEN PS-485» з яким потрібно встановити з'єднання*.
• Якщо підключення вдале, в АС лунає короткий звуковий сигнал, індикація режиму пошуку припиняється**.

Режим Радіо

• Для поліпшення якості прийому радіосигналу, підключіть кабель 3,5 мм mini-jack (з комплекту) до входу AUX IN ⑮.
• Увімкніть АС в режимі радіо – натисніть кнопку MODE ① декілька разів, доки на дисплеї не з'явиться частота радіостанції. Довготривале натиснення кнопки ⑦ акти вує режим авто- пошуку. Після завершення сканування автоматично увімкнеться перша знайдена радіостанція. Кнопками ⑥ і ⑧ виберіть потрібну радіостанцію.

Режим Програвача

Увага! Файлова система носяя micro SD — FAT32. Максимальний обсяг 32 Гб.

Не рекомендується використовувати micro SD Ultra Speed.

- При встановленні USB-flash або micro SD-носія у відповідний слот при увімкненній АС, відтворення почнеться автоматично. За допомогою кнопки ⑦ перемикаються режими Відтворення/Пауза. Кнопками ⑥ (попередній трек) і ⑧ (наступний трек) можна управляти треками.

Керівництво з експлуатації

PS-485

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці вимірювання Значення
Частотний діапазон, Гц 90 – 20 000
Вихідна потужність (RMS), Вт 28 (2 × 14)
Діаметр динаміка, мм ∅ 100
Підтримувані профілі Bluetooth HSP, HFP, A2DP, AVRCP
Радіус дії, м до 10
Ємність акумулятора, мА*год 2 000
Живлення, В USB/DC 5V
Вага, г 2 500
Розміри, мм 430 × 193 × 177

Примітки:

• Наведені в таблиці технічні характеристики є довідковими і не можуть бути підставою для претензій.
• Продукція TM SVEN постійно удосконалюється. З цієї причини технічні характеристики та комплектність можуть бути змінені без попереднього повідомлення.

SVEN®

Постачальник/імпортер в Україні: ТОВ «СВЕН Центр», 08400, Київська область, м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31, тел. [phone]. Призначення, споживчі властивості та відомості про безпеку товару дивіться у Керівництві з експлуатації. Умови гарантійного обслуговування дивіться в гарантійному талоні або на сайті www.sven.fi.

Гарантійний термін: 12 міс.

Строк служби: 2 роки.

Товар сертифіковано/має гігієнічний висновок.

Шкідливих речовин не містить. Зберігати в сухому місці. Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд, № 02-02, Сінгапур, 427447. Виготовлено під контролем «Свен Скандинавія Лімітед», 4831 0, Фінляндія, Котка, Котолахдентіє, 15. Зроблено в Китаї.
