PS-485 - динамик Sven - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PS-485 Sven

Портативная акустическая

система с Bluetooth

и FM-радио

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Портативная акустическая система с Bluetooth и FM-радио

Благодарим Вас за покупку акустической системы TM SVEN!

АВТОРСКОЕ ПРАВО

© 2018. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

СОДЕРЖАНИЕ

RUS 2

UKR 7

ENG 12

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

НАЗНАЧЕНИЕ

Портативная акустическая система с Bluetooth и FM-радио SVEN PS-485 предназначена для работы с ПК, ноутбуками и прочими мобильными устройствами посредством передачи данных по протоколу Bluetooth. Ее можно также использовать в интернет-телефонии, при проведении видеоконференций, в мультимедийных приложениях и интерактивных играх, для распознавания речи и обучения иностранным языкам. Имеется микрофонный вход с функцией эхо, встроенный FM-тюнер и проигрыватель с USB-flash и micro SD-карт памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.
• Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.
• Кабель питания USB к micro USB – 1 шт.
• Ремень для переноски – 1 шт.
• Руководство пользователя – 1 шт.
  • Гарантийный талон – 1 шт.

ОСОБЕННОСТИ

• Безпроводная передача сигнала по Bluetooth
  • Эффектная разноцветная подсветка
• Возможность управления переключением треков
• Проводная / беспроводная передача аудиосигнала
  • Встроенный проиграватель аудиофайлов с USB-flash и карт памяти micro SD
  • Встроенный эквалайзер
• Микрофонный вход с функцией эхо
  • Встроенное FM-радио
• LED дисплей

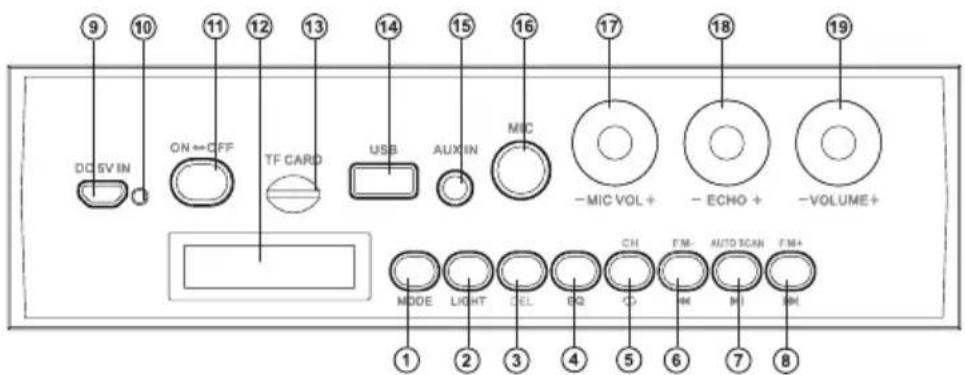

Устройство АС

① MODE: переключение режимов работы: Bluetooth/FM-радио/Проигрыватель/LINE IN (короткое нажатие);
включение/выключение служебных сигналов (длительное нажатие в режиме Bluetooth)
② LIGHT: кнопка переключения режимов подсветки
③ DEL: удаление FM-станции (длительное нажатие в режиме Радио)
④ EQ: кнопка включения режима эквалайзера
⑤ СН/◦: кнопка выбора режима переключения между станциями или частотой (в режиме FM-радио);
кнопка выбора режима повтора (в режиме Проигрывателя):

ONE – повтор текущего трека;

RAND – воспроизведение треков в случайном порядке;

ALL – воспроизведение всех треков в последовательном порядке

⑥ FM-/«: переход на предыдущий трек (короткое нажатие в режиме Проигрывателя и Bluetooth);

Навигация по треку (длительное нажатие в режиме Проигрывателя);

Переход на предыдущую станцию/частоту (в режиме FM-радио)

⑦ AUTO SCAN/▶: кнопка Воспроизведение/Пауза (в режиме Проигрывателя и Bluetooth);

Автопоиск радиостанций (длительное нажатие в режиме FM-радио);

Выключение звука (короткое нажатие в режиме FM-радио и LINE IN)

⑧ FM+/▶: переход на следующий трек (короткое нажатие в режиме Проигрывателя и Bluetooth);

Навигация по треку (длительное нажатие в режиме Проигрывателя);

Переход на следующую станцию/частоту (в режиме FM-радио)

⑨ DC 5V IN: разъем micro USB для подключения AC к зарядному устройству, порту USB ноутбука/ПК

⑩ Индикатор

⑪ ON/OFF: кнопка включения/выключения AC

⑫ Дисплей

⑬ TF CARD: разъем для подключения micro SD

⑭ USB: разъем для подключения USB-flash

⑮ AUX IN: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон, МРЗ плеер, т.п.)

⑯ MIC: 6.3mm jack разъем для подключения микрофона

⑰ MIC VOL +/-: ручка регулировки уровня громкости микрофона

⑱ ECHO +/-: ручка регулировки уровня эха микрофона

⑲ VOLUME: ручка регулировки уровня громкости АС

Рис.1.

SVEN®

Портативная акустическая система с Bluetooth и FM-радио

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор. Зарядка аккумулятора АС

• Подсоедините AC к USB-порту ПК или USB-зарядному устройству с помощью кабеля micro USB к USB (из комплекта). При зарядке индикатор ⑩ горит красным цветом. Индикатор ⑩ гаснет, если аккумулятор заряжен.
• В АС используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к аннулированию гарантии или к повреждению самого устройства.


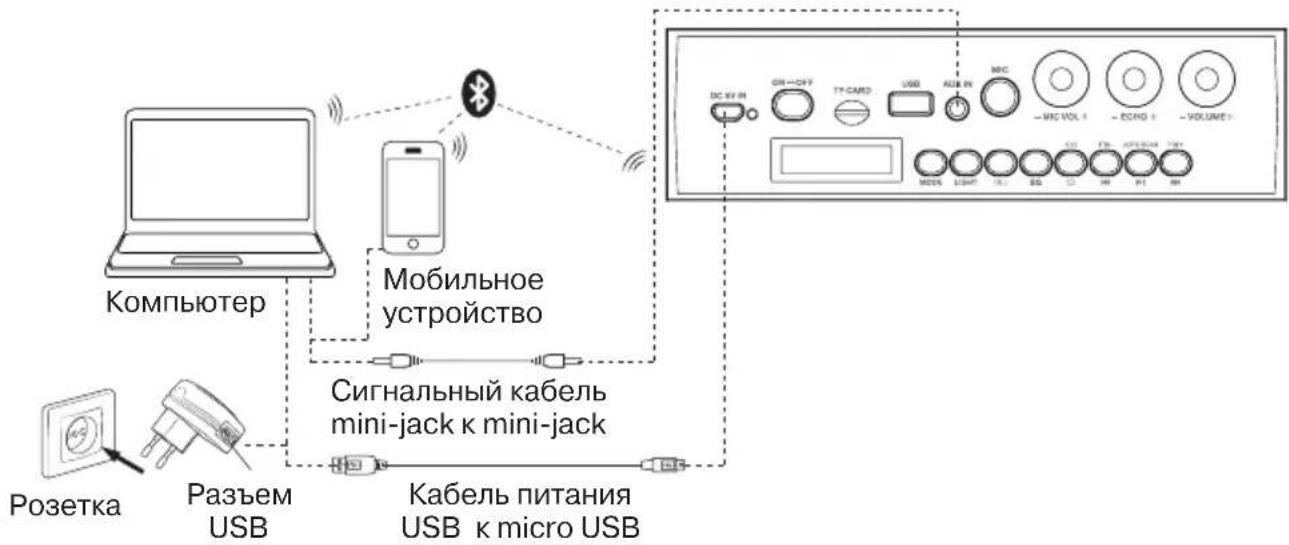

Рис. 2. Схема подключения

РЕЖИМЫ РАБОТЫ

Режим Bluetooth

• Безпроводная передача данных по протоколу Bluetooth позволяет подключить АС без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут меншать передаче сигнала.
• Включите АС в режим Bluetooth – нажмите кнопку MODE ① несколько раз, пока на дисплее не отобразится надпись «bt».
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-485», с которым необходимо установить соединение*.
• При удачном подключении в АС раздаётся короткий звуковой сигнал, индикация режима поиска прекращается**.

Режим Радио

• Для улучшения качества приема радиосигнала, подключите кабель 3,5 мм mini-jack (из комплекта) к входу AUX IN ^15 .
• Включите АС в режиме радио – нажмите кнопку MODE ① несколько раз, пока на дисплее не отобразится частота радиостанции. Долговременное нажатие кнопки ⑦ активирует режим автопоиска. После завершения сканирования автоматически включится первая найденная радиостанция. Кнопками ⑥ и ⑧ выберите нужную радиостанцию.

Режим Проигрывателя

Внимание! Файловая система носителя micro SD – FAT32. Максимальный объем 32 Гб. Не рекомендуется использовать micro SD Ultra Speed.

- При установке USB-flash или micro SD-носителя в соответствующий слот при включенной AC, воспроизведение начнётся автоматически. С помощью кнопки ⑦ переключаются режимы Воспроизведение/Пауза. Кнопками ⑥ (предыдущий трек) и ⑧ (следующий трек) можно управлять треками.

Использование в проводном режиме (LINE IN)

- AC может использоваться как внешнее усилительное устройство для любых источников аудиосигнала с выходом 3,5 мм mini-jack. Подключите кабель 3,5 mini-jack к аудиовходу AUX IN ⑮. Включите AC в режим LINE IN – нажмите кнопку MODE ① несколько раз, пока на дисплее не отобразится надпись «LINE».

SVEN®

Портативная акустическая система с Bluetooth и FM-радио

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения Значение
Частотный диапазон, Гц 90 – 20 000
Выходная мощность (RMS), Вт 28 (2 × 14)
Диаметр динамика, мм ∅ 100
Поддерживаемые профили Bluetooth HSP, HFP, A2DP, AVRCP
Радиус действия, м до 10
Ёмкость аккумулятора, мА*ч 2 000
Питание, В USB/DC 5V
Вес, г 2 500
Размеры, мм 430 × 193 × 177

Примечания:

• Приведенные технические характеристики справочные и не могут служить основанием для претензий.
• Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

Использование в проводном режиме (LINE IN)

- AC может использоваться как внешнее усилительное устройство для любых источников аудиосигнала с выходом 3,5 мм mini-jack. Подключите кабель 3,5 mini-jack к аудиовходу AUX IN ^15 . Включите AC в режим LINE IN – нажмите кнопку MODE ^① несколько раз, пока на дисплее не отобразится надпись «LINE».

Портативная акустическая система с Bluetooth и FM-радио

SVEN®

Импортер в России: ООО «РЕГАРД», 105082, РФ, г. Москва, ул. Фридриха Энгельса, д.75, стр. 5.

Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5. Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.fi.

Гарантийный срок: 12 мес.

Срок службы: 2 года7Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур, 427447. Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15. Сделано в Китае.

Модель: PS-485
