ПОСІБНИК КОРИСТУВАЧА PS-88 Sven

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

Дякуємо Вам за купівлю акустичної системи TM SVEN!

АВТОРСЬКЕ ПРАВО

Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права застережені.

3MICT

RUS 2

UKR 7

ENG....12

РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відразу ж зверніться до продавця.
  • Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп'ютерної техніки.

ПРИЗНАЧЕННЯ

Портативні акустичні системи з Bluetooth SVEN PS-88 і SVEN PS-240 призначена для роботи з ПК, ноутбуками та іншими мобільними пристроями за допомогою передачі даних за протоколом Bluetooth. Програвач з micro SD-карт пам'яті у комплекті.

КОМПЛЕКТНІСТЬ

• Акустична система – 1 шт.
• Кабель живлення USB до micro USB – 1 шт.
• Сигнальний кабель mini-jack к mini-jack – 1 шт.
• Карабін – 1шт.
• Керівництво користувача – 1 шт.
• Гарантійний талон – 1 шт.

ОСОБЛИВОСТИ

• Безпровідна передача сигналу через Bluetooth
• Відтворення музики з micro SD card пам'яті
• Захист від води (IPx7)
• Можливість підключення до джерела звуку за допомогою кабелю

SVEN®

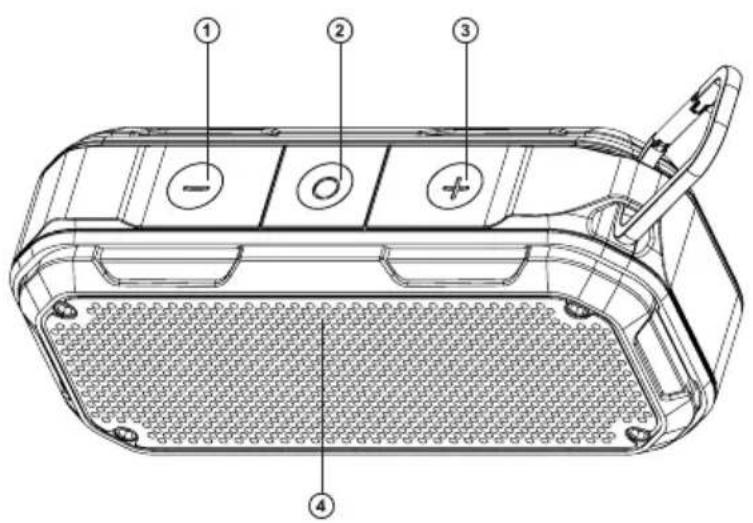

① Кнопка зменшення рівня гучності (короткочасне натиснення);
Перехід на попередній трек (тривале натиснення у режимі Програвач і Bluetooth)
② Кнопка увімкнення/вимикання АС (тривале натиснення);
Відтворення/Пауза (короткочасне натиснення у режимі Програвач і Bluetooth);
Вимкнення звуку (короткочасне натиснення у режимі AUX);
Підключення додаткової АС (потрійне натиснення);
Перемикання режимів роботи: Bluetooth/Програвач/AUX (подвійне короткочасне натиснення)
③ Кнопка збільшення рівня гучності (короткочасне натиснення);
Перехід до наступного треку (тривале натиснення у режимі Програвач і Bluetooth)
④ Індикатор
⑤ AUX: роз'єм для провідного підключення до джерела сигналу
⑥ Роз'єм для підключення micro SD
⑦ Роз'єм micro USB для підключення АС до зарядного пристрою, порту USB ноутбука/ПК

ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ

Увага! Перед початком експлуатації необхідно повністю зарядити акумулятор.

Заряджання акумулятора АС

• Під'єднайте АС до USB-порту ПК або USB-зарядного пристрою за допомогою кабелю micro USB до USB (з комплекту). Під час заряджання індикатор горітиме червоним. Індикатор гасне, якщо акумулятор заряджено.
• У АС використовується батарея як інтегральна частина устаткування, тому не намагайтеся видалити або замінити її, оскільки це може спричинити анулювання гарантії або пошкодження пристрою.

РЕЖИМИ РОБОТИ

Режим Bluetooth

• Безпровідна передача даних за протоколом Bluetooth дає змогу підключити АС без кабелю до сумісних пристроїв. Максимальний радіус дії передачі даних становить 10 м. Такі перешкоди, як стіни, а також інші електронні пристрої можуть завадити передачі сигналу.
• Увімкніть АС в режимі Bluetooth.
• На джерелі сигналу (телефон, ноутбук, смартфон тощо) потрібно вибрати режим пошуку пристроїв Bluetooth. На екрані відображатиметься найменування «SVEN PS-88» або «SVEN PS-240» з яким потрібно встановити з'єднання*.
• Якщо підключення вдале, в АС лунає короткий звуковий сигнал, індикація режиму пошуку припиняється**.

Режим Програвача

Увага! Файлова система носія micro SD — FAT32.

- При встановленні micro SD-носія у відповідний слот при увімкненній АС, відтворення почнеться автоматично. За допомогою кнопки ② перемикаються режими Відтворення/Пауза. Кнопками ① (попередній трек) і ③ (наступний трек) (тривале натиснення ) можна управляти треками.

SVEN®

Мал. 2. Схема підключення

Використання у провідному режимі (AUX)

• Підключіть кабель 3,5 мм mini-jack – 3,5 мм mini-jack (з комплекту) до входу AUX, а роз'єм 3,5 мм до джерела сигналу.
• Увімкніть АС в режимі AUX – натисніть кнопку ② кілька разів, поки АС не перейде в режим AUX.

Підключення додаткової АС

До моделей PS-88 і PS-240 можна підключити додаткову AC:

- Увімкніть обидві АС (тривале натискання кнопки ②).

- На одній з АС 3 рази швидко натисніть кнопку ② до появи звукового сигналу. АС з'єднаються між собою.

Примітка. При наступному увімкненні обох АС, вони з'єднаються між собою автоматично.

Керівництво користувача

PS-88

PS-240

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці вимірювання	Значення PS-88 Значення PS-240
Частотний діапазон, Гц 100 – 20 000 100 – 20	000
Вихідна потужність (RMS), Вт 7 12 (2 × 6)
Мембрана, мм ∅ 36 ∅ 36
Радіус дії Bluetooth, м до 10 до 10
Ємність акумулятора, мА*год 1500 2000
Живлення, В USB/DC 5V USB/DC 5V
Вага, г 280 470
Розміри, мм	90 × 90 × 48 175 ×	86 × 50

Примітки:

• Наведені в таблиці технічні характеристики є довідковими і не можуть бути підставою для претензій.
• Продукція TM SVEN постійно удосконалюється. З цієї причини технічні характеристики та комплектність можуть бути змінені без попереднього повідомлення.

SVEN®

Моделі: PS-88, PS-240

Постачальник/імпортер в Україні: ТОВ «СВЕН Центр», 08400, Київська область, м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31, тел. [phone].

Призначення, споживчі властивості та відомості про безпеку товару дивіться у Керівництві з експлуатації. Умови гарантійного обслуговування дивіться в гарантійному талоні або на сайті www.sven.fi.

Гарантійний термін: 12 міс.

Строк служби: 2 роки.

Товар сертифіковано/має гігієнічний висновок.

Шкідливих речовин не містить. Зберігати в сухому місці.

Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд, № 02-02, Сінгапур, 427447. Виготовлено під контролем «Свен Скандинавія Лімітед», 4831 0, Фінляндія, Котка, Котолахдентіє, 15. Зроблено в Китаї.
