РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PS-88 Sven

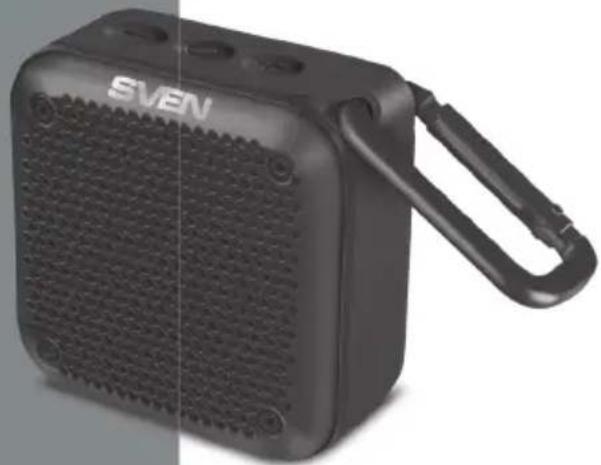

Портативная акустическая система с Bluetooth

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Благодарим Вас за покупку акустической системы TM SVEN!

АВТОРСКОЕ ПРАВО

© 2019. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

СОДЕРЖАНИЕ

RUS 2

UKR 7

ENG....12

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

НАЗНАЧЕНИЕ

Портативные акустические системы с Bluetooth SVEN PS-88 и SVEN PS-240 предназначены для работы с ПК, ноутбуками и прочими мобильными устройствами посредством передачи данных по протоколу Bluetooth. Имеется встроенный проигрыватель с micro SD-карт памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.
• Кабель питания USB к micro USB – 1 шт.
• Сигнальный кабель mini-jack к mini-jack – 1 шт.
• Карабин – 1шт.
• Руководство пользователя – 1 шт.
• Гарантийный талон – 1 шт.

ОСОБЕННОСТИ

• Безпроводная передача сигнала по Bluetooth
  • Воспроизведение музыки с micro SD card памяти
• Защита от воды (IPx7)
• Возможность проводного подключения к источнику звука

Техническая поддержка размещена на сайте www.sven.fi. Здесь же Вы сможете найти обновленную версию данного Руководства.

Руководство пользователя

PS-88

PS-240

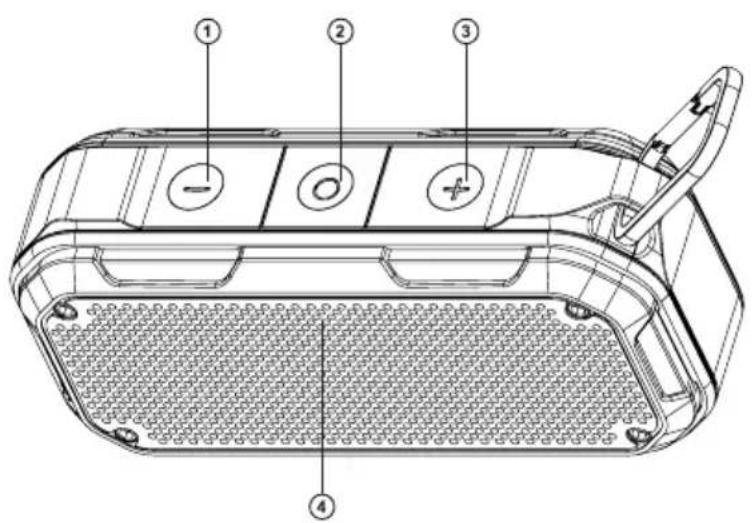

Устройство АС

① Кнопка уменьшения уровня громкости (короткое нажатие);
Переход на предыдущий трек (длительное нажатие в режиме Проигрывателя и Bluetooth)
② Кнопка включения/выключения АС (длительное нажатие);
Воспроизведение/Пауза (короткое нажатие в режиме Проигрывателя и Bluetooth);
Выключение звука (короткое нажатие в режиме AUX);
Подключение дополнительной АС (тройное нажатие);
Переключение режимов работы: Bluetooth/Проигрыватель/AUX (двойное короткое нажатие)
③ Кнопка увеличения уровня громкости (короткое нажатие);
Переход на следующий трек (длительное нажатие в режиме Проигрывателя и Bluetooth)
④ Индикатор
⑤ AUX: разъем для проводного подключения к источнику сигнал
⑥ Слот для подключения micro SD
⑦ Разъем microUSB для подключения AC к зарядному устройству, порту USB ноутбука/ПК

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.

Зарядка аккумулятора АС

• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью кабеля microUSB к USB (из комплекта). При зарядке индикатор горит красным цветом. Если аккумулятор полностью заряжен, то индикатор выключается.
• В АС используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к аннулированию гарантии или к повреждению самого устройства.

РЕЖИМЫ РАБОТЫ

Режим Bluetooth

• Безпроводная передача данных по протоколу Bluetooth позволяет подключить АС без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут меншать передаче сигнала.
• Включите АС в режим Bluetooth.
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-88» или «SVEN PS-240», с которым необходимо установить соединение*.
• При удачном подключении в АС раздаётся короткий звуковой сигнал, индикация режима поиска прекращается**.

Режим Проигрывателя

Внимание! Файловая система носителя micro SD – FAT32.

- При установке micro SD-носителя в соответствующий слот при включенной AC, воспроизведение начнётся автоматически. С помощью кнопки ② переключаются режимы Воспроизведение/Пауза. Кнопками ① (предыдущий трек) и ③ (следующий трек) (длительное нажатие) можно управлять треками.

Руководство пользователя

PS-88

PS-240


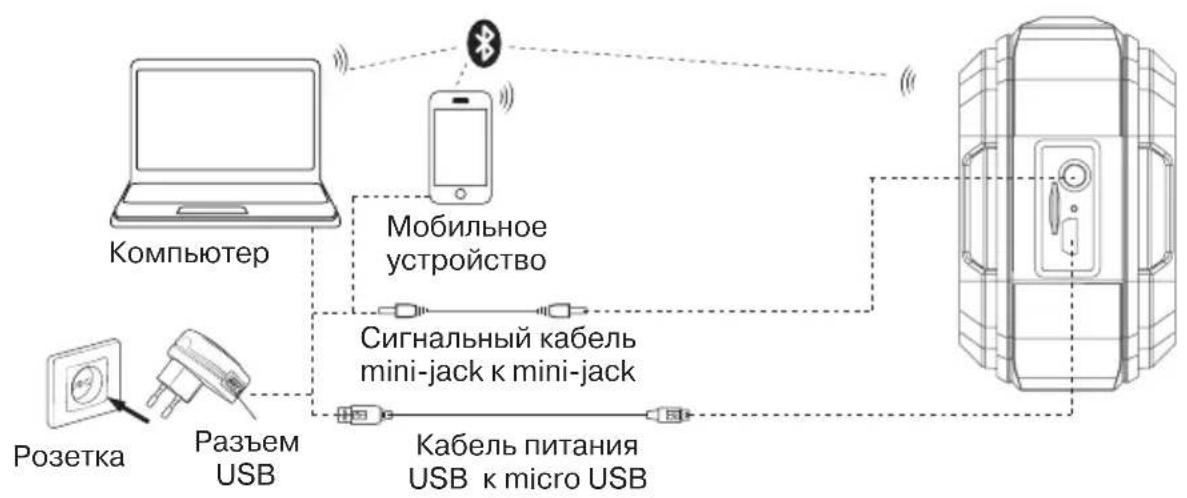

Рис. 2. Схема подключения

Использование в проводном режиме (AUX)

• Подключите кабель 3,5 мм mini-jack – 3,5 мм mini-jack (из комплекта) к входу AUX, а разъем 3,5 мм к источнику сигнала.
• Включите АС в режиме AUX – нажмите кнопку ② несколько раз, пока АС не перейдет в режим AUX.

Подключение дополнительной АС

К моделям PS-88 и PS-240 можно подключить дополнительную AC:

• Включите обе АС (долговременное нажатие кнопки ②).
• На одной из АС 3 раза быстро нажмите кнопку ② до появления звукового сигнала. АС соединятся между собой.

Примечание. При последующем включении обеих АС, они соединятся между собой автоматически.

SVEN®

Портативная акустическая система с Bluetooth

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения Значение PS-88 Значение PS-240
Частотный диапазон, Гц 100 – 20 000 100 – 20 000
Выходная мощность (RMS), Вт 7 12 (2 × 6)
Мембрана, мм ∅ 36 ∅ 36
Радиус действия Bluetooth, м до 10 до 10
Ёмкость аккумулятора, мА*ч 1500 2000
Питание, В USB/DC 5V USB/DC 5V
Вес, г 280 470
Размеры, мм	90 × 90 × 48 175 ×	86 × 50

Примечания:

• Приведенные технические характеристики справочные и не могут служить основанием для претензий.
• Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

© 2019. SVEN PTE. LTD. Версия 2.0 (V 2.0).

Портативная акустическая система с Bluetooth

SVEN®

Импортер в России: ООО «РЕГАРД», 105082, РФ,

г. Москва, ул. Фридриха Энгельса, д.75, стр. 5.

Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 56, стр. 1.

Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.fi.

Гарантийный срок: 12 мес.

Срок службы: 2 года.

Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур, 427447. Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15. Сделано в Китае.
